Se um fusível geral de protecção dos sistemas de
segurança (sistema de airbags, sistema de travagem),
sistemas do motopropulsor (sistema do motor, sistema
da caixa de velocidades) ou sistema de direcção intervier,
dirigir-se aos Serviços Autorizados Alfa Romeo.

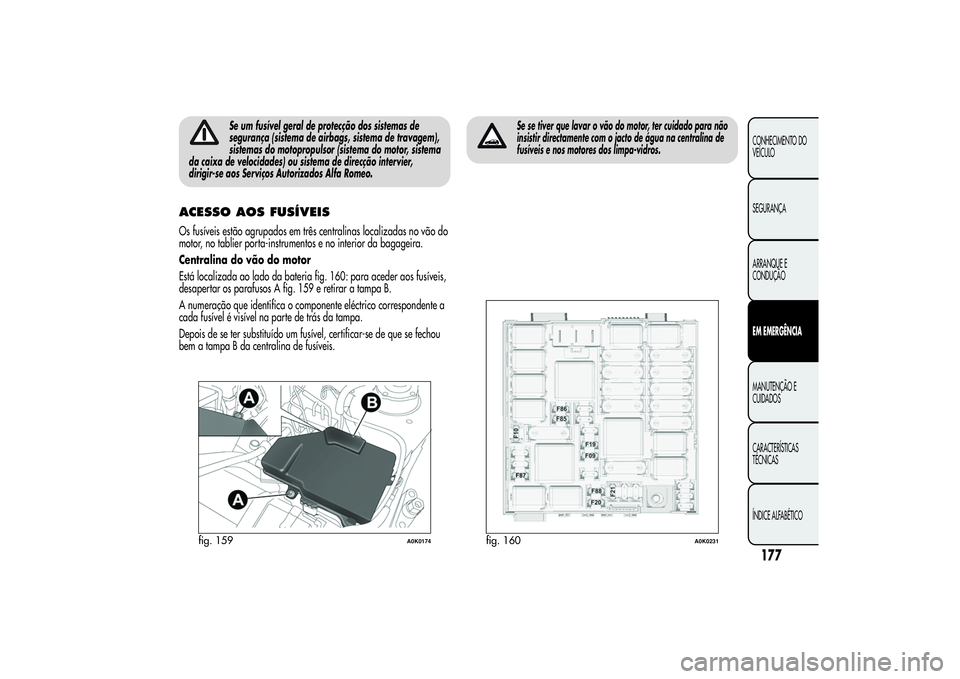

ACESSO AOS FUSÍVEISOs fusíveis estão agrupados em três centralinas localizadas no vão do
motor, no tablier porta-instrumentos e no interior da bagageira.
Centralina do vão do motor
Está localizada ao lado da bateria fig. 160: para aceder aos fusíveis,
desapertar os parafusos A fig. 159 e retirar a tampa B.
A numeração que identifica o componente eléctrico correspondente a
cada fusível é visível na parte de trás da tampa.
Depois de se ter substituído um fusível, certificar-se de que se fechou
bem a tampa B da centralina de fusíveis.
Se se tiver que lavar o vão do motor, ter cuidado para não
insistir directamente com o jacto de água na centralina de
fusíveis e nos motores dos limpa-vidros.
fig. 159
A0K0174
fig. 160
A0K0231
177CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

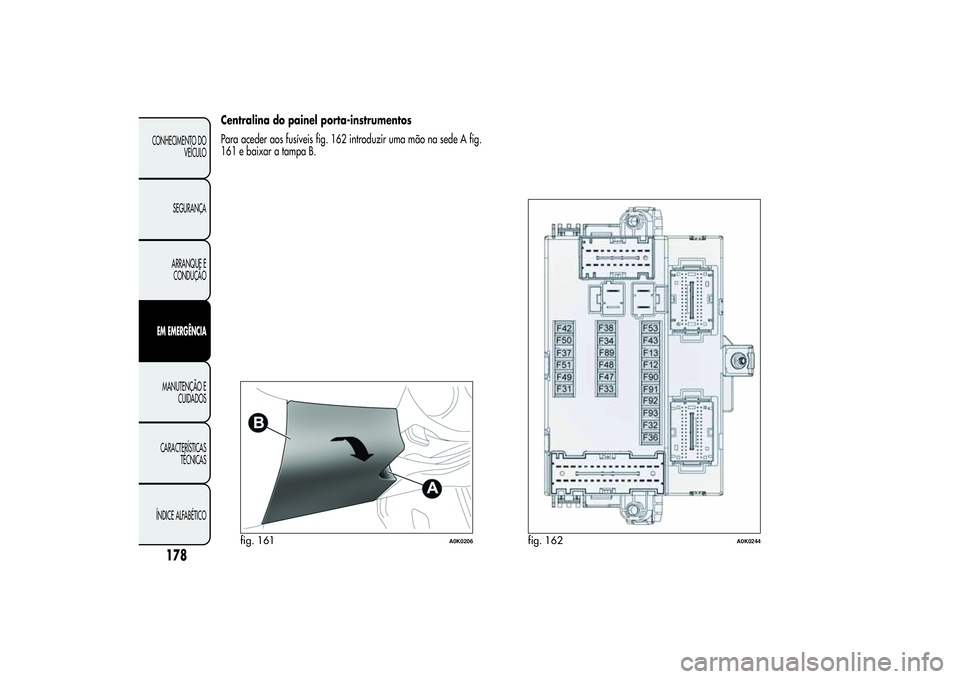

Centralina do painel porta-instrumentos
Para aceder aos fusíveis fig. 162 introduzir uma mão na sede A fig.
161 e baixar a tampa B.
fig. 161
A0K0206
fig. 162
A0K0244
178
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

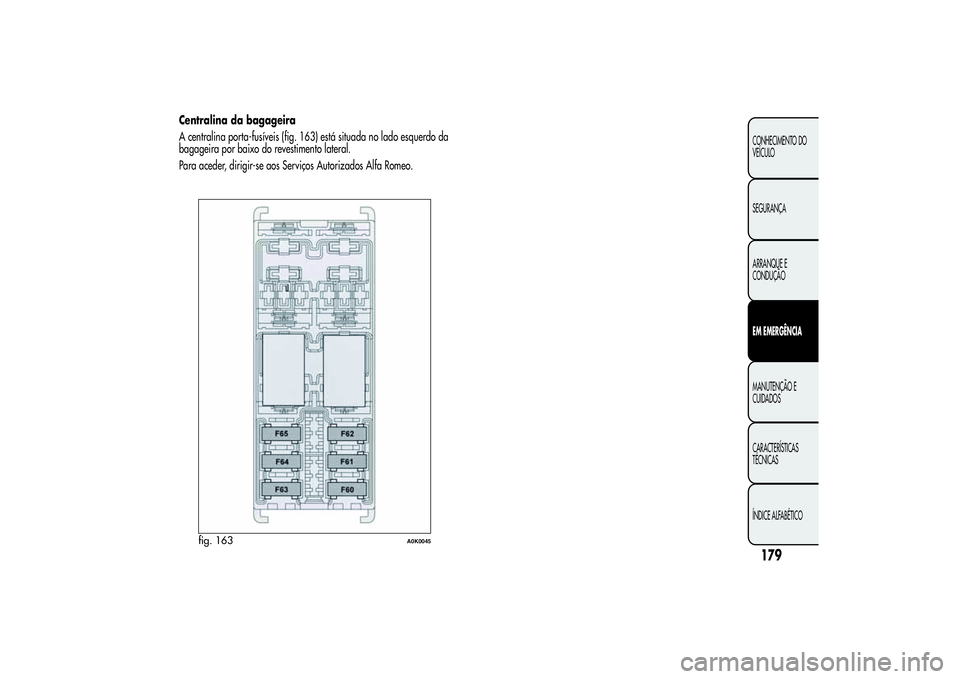

Centralina da bagageira
A centralina porta-fusíveis (fig. 163) está situada no lado esquerdo da
bagageira por baixo do revestimento lateral.
Para aceder, dirigir-se aos Serviços Autorizados Alfa Romeo.
fig. 163
A0K0045
179CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

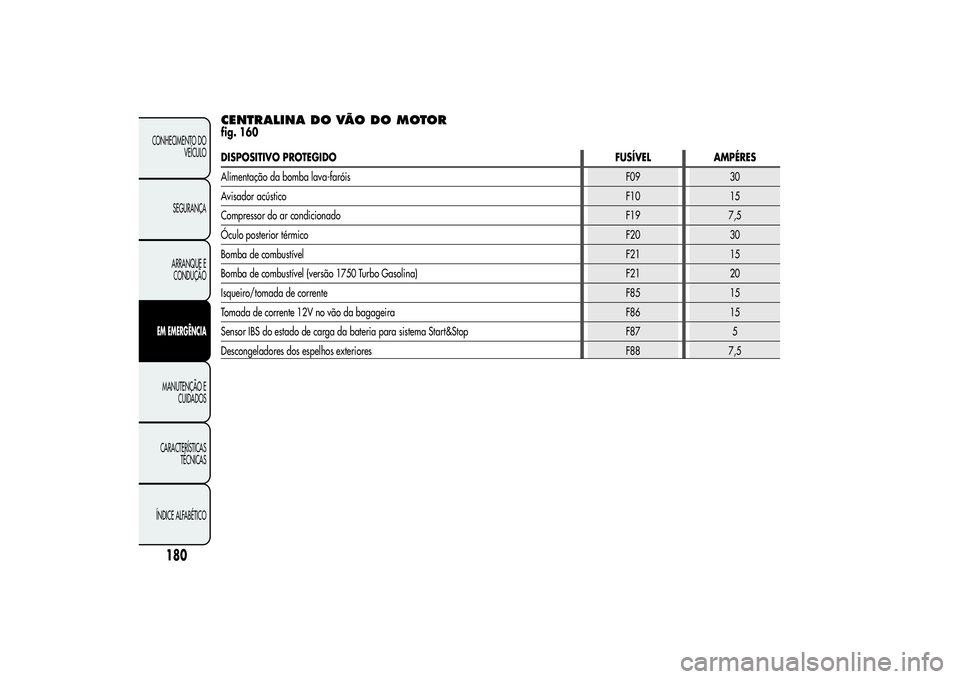

CENTRALINA DO VÃO DO MOTORfig. 160DISPOSITIVO PROTEGIDO FUSÍVEL AMPÉRES
Alimentação da bomba lava-faróis F09 30
Avisador acústicoF10 15
Compressor do ar condicionadoF19 7,5
Óculo posterior térmicoF20 30
Bomba de combustívelF21 15
Bomba de combustível (versão 1750 Turbo Gasolina) F21 20
Isqueiro/tomada de correnteF85 15
Tomada de corrente 12V no vão da bagageira F86 15
Sensor IBS do estado de carga da bateria para sistema Start&Stop F87 5
Descongeladores dos espelhos exteriores F88 7,5
180
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

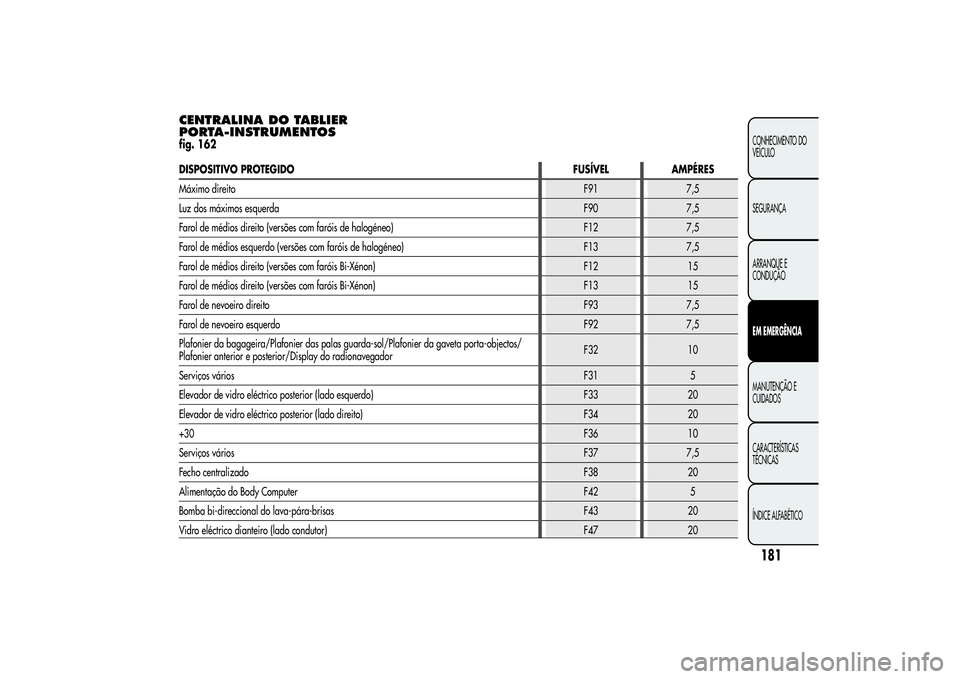

CENTRALINA DO TABLIER
PORTA-INSTRUMENTOSfig. 162DISPOSITIVO PROTEGIDO FUSÍVEL AMPÉRES
Máximo direitoF91 7,5
Luz dos máximos esquerdaF90 7,5
Farol de médios direito (versões com faróis de halogéneo) F12 7,5
Farol de médios esquerdo (versões com faróis de halogéneo) F13 7,5
Farol de médios direito (versões com faróis Bi-Xénon) F12 15
Farol de médios direito (versões com faróis Bi-Xénon) F13 15
Farol de nevoeiro direitoF93 7,5
Farol de nevoeiro esquerdoF92 7,5
Plafonier da bagageira/Plafonier das palas guarda-sol/Plafonier da gaveta porta-objectos/
Plafonier anterior e posterior/Display do radionavegadorF32 10
Serviços váriosF31 5
Elevador de vidro eléctrico posterior (lado esquerdo) F33 20
Elevador de vidro eléctrico posterior (lado direito) F34 20
+30F36 10
Serviços váriosF37 7,5
Fecho centralizadoF38 20
Alimentação do Body ComputerF42 5
Bomba bi-direccional do lava-pára-brisas F43 20
Vidro eléctrico dianteiro (lado condutor) F47 20
181CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

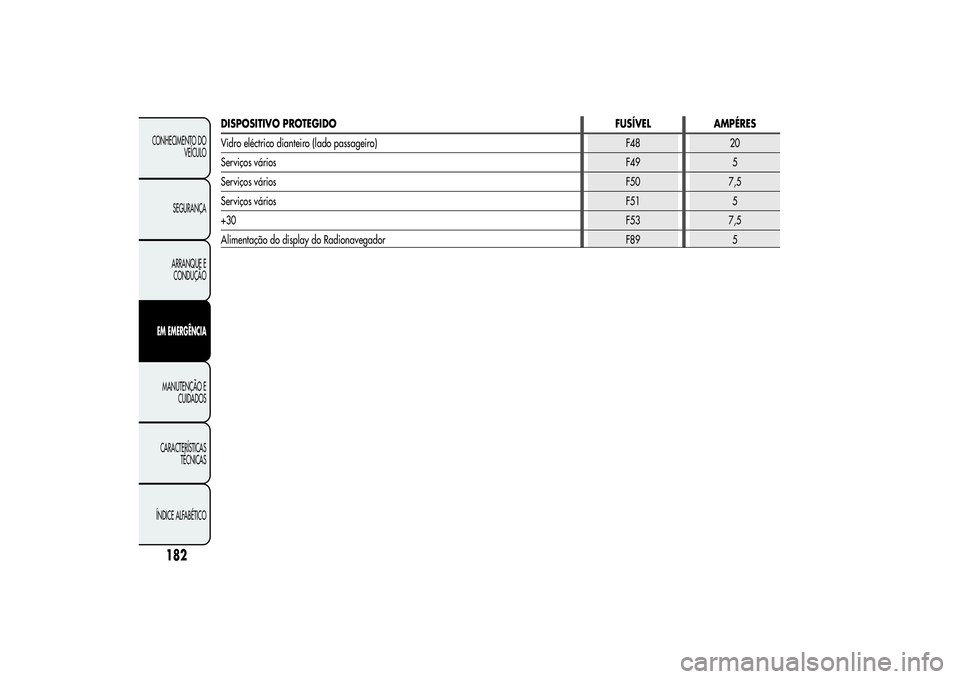

DISPOSITIVO PROTEGIDO FUSÍVEL AMPÉRES
Vidro eléctrico dianteiro (lado passageiro) F48 20
Serviços váriosF49 5
Serviços váriosF50 7,5
Serviços váriosF51 5
+30F53 7,5
Alimentação do display do Radionavegador F89 5
182
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

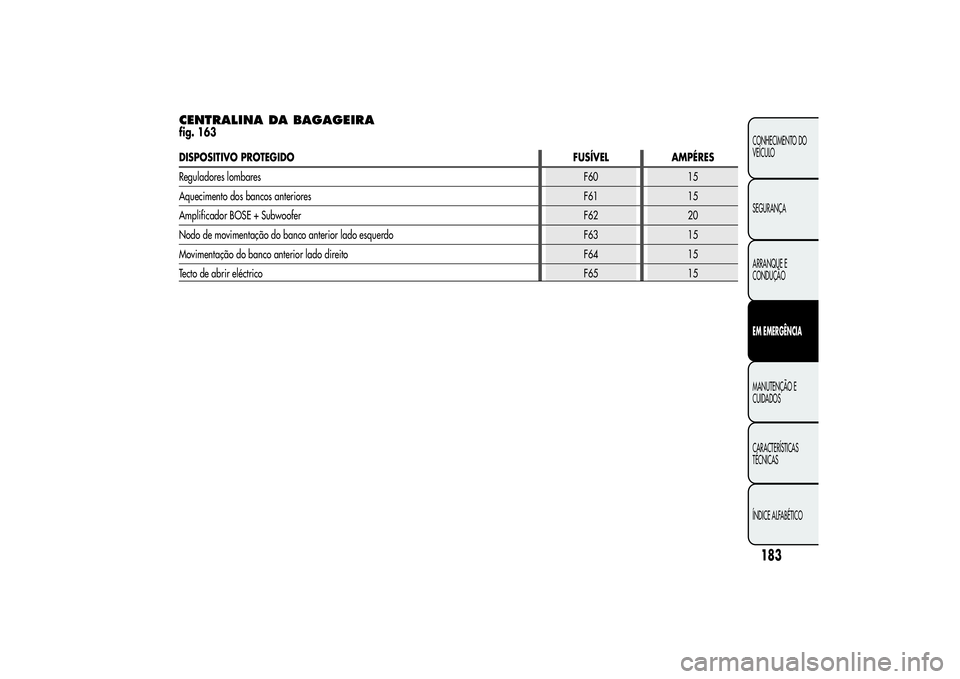

CENTRALINA DA BAGAGEIRAfig. 163DISPOSITIVO PROTEGIDO FUSÍVEL AMPÉRES
Reguladores lombaresF60 15
Aquecimento dos bancos anteriores F61 15
Amplificador BOSE + SubwooferF62 20
Nodo de movimentação do banco anterior lado esquerdo F63 15
Movimentação do banco anterior lado direito F64 15
Tecto de abrir eléctricoF65 15
183CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

RECARGA DA BATERIAATENÇÃO A descrição do procedimento de recarga da bateria está
indicada unicamente a título informativo. Para a execução desta
operação, dirigir-se aos Serviços Autorizados Alfa Romeo.
ATENÇÃO Antes de proceder ao corte da alimentação eléctrica da
bateria, aguardar pelo menos 1 minuto a partir do posicionamento da
chave de ignição em STOP.
Recomenda-se uma recarga lenta de baixa amperagem, durante cerca
de 24 horas. Uma carga durante muito tempo pode danificar a
bateria.VERSÕES SEM SISTEMA Start&Stop(para versões/mercados, onde previsto)
Para efectuar a recarga, proceder do seguinte modo:
❒desligar o terminal do pólo negativo da bateria;
❒ligar aos pólos da bateria os cabos do aparelho de recarga,
respeitando as polaridades;
❒ligar o aparelho de recarga;
❒terminada a recarga, desligar o aparelho antes de o desligar da
bateria;
❒voltar a ligar o terminal ao pólo negativo da bateria.VERSÕES COM SISTEMA Start&Stop(para versões/mercados, onde previsto)
Para efectuar a recarga, proceder do seguinte modo:
❒desligar o conector A fig. 164 (através da acção no botão B) do
sensor C de monitorização do estado da bateria instalado no
pólo negativo D da própria bateria;❒ligar o cabo positivo do aparelho de recarga ao pólo positivo da
bateria E e o cabo negativo ao terminal do sensor D, como mostra
a figura;
fig. 164
A0K0200
184
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

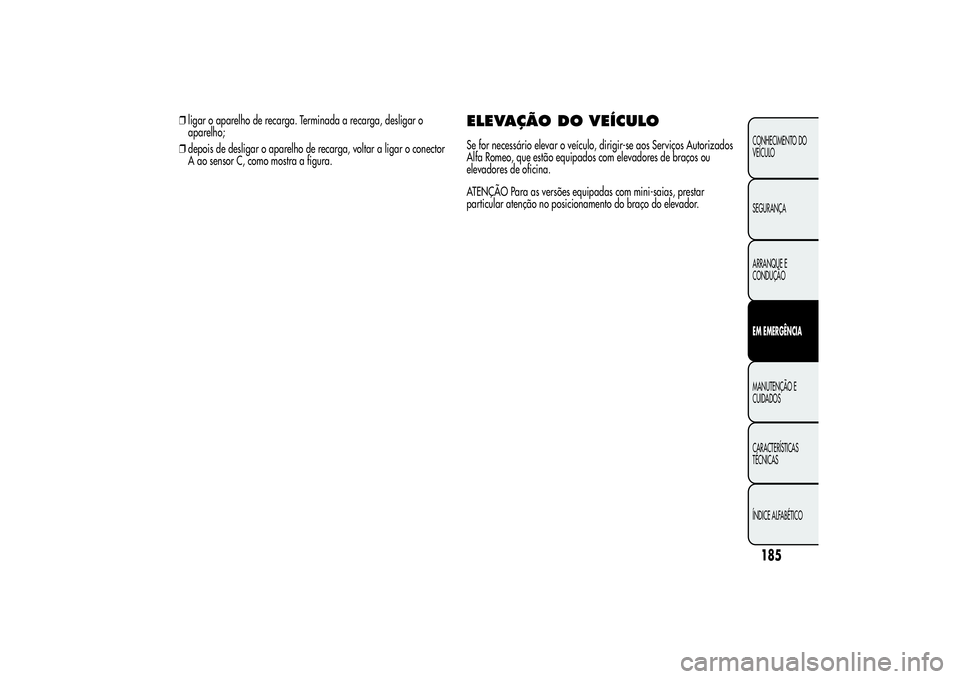

❒ligar o aparelho de recarga. Terminada a recarga, desligar o
aparelho;
❒depois de desligar o aparelho de recarga, voltar a ligar o conector
A ao sensor C, como mostra a figura.
ELEVAÇÃO DOVEÍCULOSe for necessário elevar o veículo, dirigir-se aos Serviços Autorizados
Alfa Romeo, que estão equipados com elevadores de braços ou
elevadores de oficina.
ATENÇÃO Para as versões equipadas com mini-saias, prestar
particular atenção no posicionamento do braço do elevador.
185CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

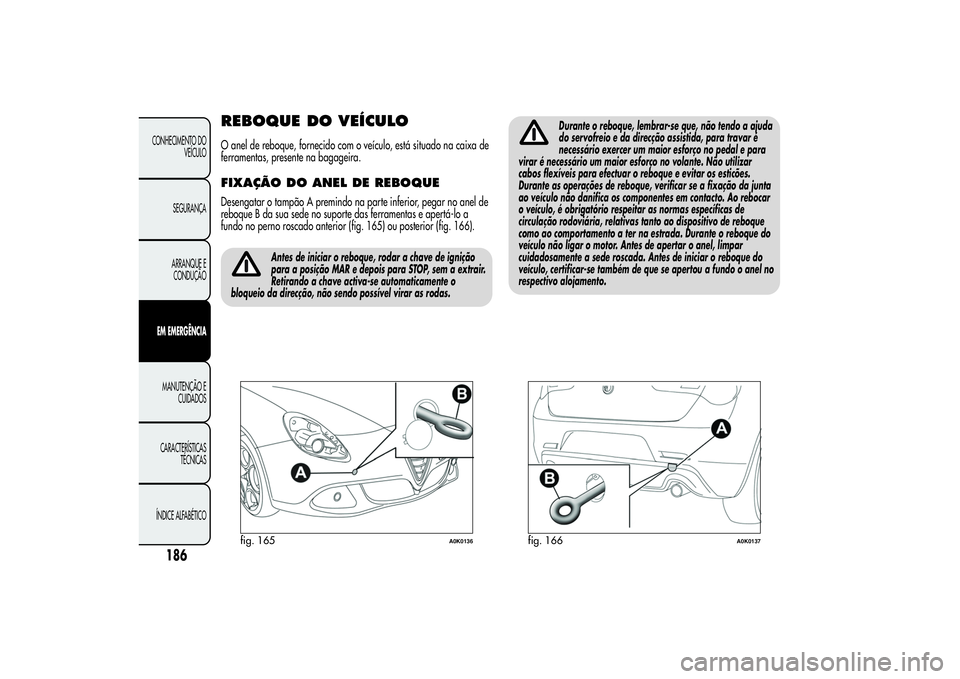

REBOQUE DO VEÍCULOO anel de reboque, fornecido com o veículo, está situado na caixa de
ferramentas, presente na bagageira.FIXAÇÃO DOANEL DE REBOQUEDesengatar o tampão A premindo na parte inferior, pegar no anel de
reboque B da sua sede no suporte das ferramentas e apertá-lo a
fundo no perno roscado anterior (fig. 165) ou posterior (fig. 166).
Antes de iniciar o reboque, rodar a chave de ignição
para a posição MAR e depois para STOP, sem a extrair.
Retirando a chave activa-se automaticamente o
bloqueio da direcção, não sendo possível virar as rodas.
Durante o reboque, lembrar-se que, não tendo a ajuda
do servofreio e da direcção assistida, para travar é
necessário exercer um maior esforço no pedal e para
virar é necessário um maior esforço no volante. Não utilizar
cabos flexíveis para efectuar o reboque e evitar os esticões.
Durante as operações de reboque, verificar se a fixação da junta
ao veículo não danifica os componentes em contacto. Ao rebocar
o veículo, é obrigatório respeitar as normas específicas de
circulação rodoviária, relativas tanto ao dispositivo de reboque
como ao comportamento a ter na estrada. Durante o reboque do
veículo não ligar o motor. Antes de apertar o anel, limpar
cuidadosamente a sede roscada. Antes de iniciar o reboque do
veículo, certificar-se também de que se apertou a fundo o anel no
respectivo alojamento.
