Os ganchos de reboque anterior e posterior devem ser
utilizados unicamente para operações de socorro no
piso da strada. É permitido o reboque em troços
breves com a utilização de um dispositivo específico em
conformidade com o código da estrada (barra rígida),
movimentação do veículo no piso da estrada como preparação
para o reboque ou o transporte com reboque. Os ganchos NÃO
DEVEM ser utilizados para operações de recuperação do veículo
fora do piso da estrada ou na presença de obstáculos e/ou para
operações de reboque mediante cabos ou outros dispositivos
não rígidos. Respeitando as condições acima mencionadas,
o reboque deve ocorrer com os dois veículos (o rebocador e o
rebocado) o mais possível alinhados no mesmo eixo mediano.
187CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

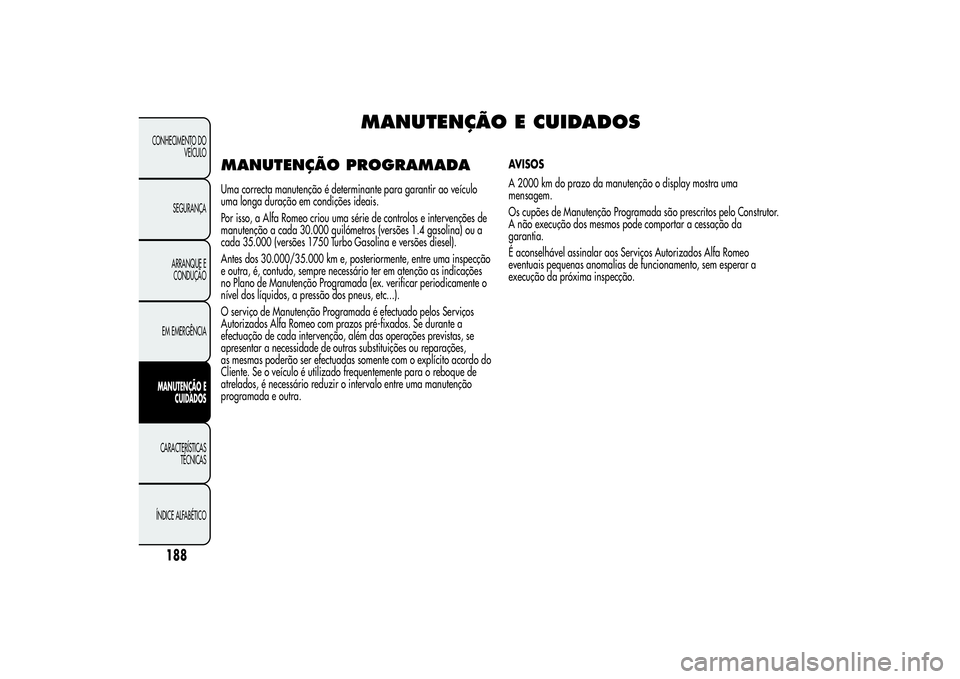

MANUTENÇÃO E CUIDADOS
MANUTENÇÃO PROGRAMADAUma correcta manutenção é determinante para garantir ao veículo
uma longa duração em condições ideais.
Por isso, a Alfa Romeo criou uma série de controlos e intervenções de
manutenção a cada 30.000 quilómetros (versões 1.4 gasolina) ou a
cada 35.000 (versões 1750 Turbo Gasolina e versões diesel).
Antes dos 30.000/35.000 km e, posteriormente, entre uma inspecção
e outra, é, contudo, sempre necessário ter em atenção as indicações
no Plano de Manutenção Programada (ex. verificar periodicamente o
nível dos líquidos, a pressão dos pneus, etc...).
O serviço de Manutenção Programada é efectuado pelos Serviços
Autorizados Alfa Romeo com prazos pré-fixados. Se durante a
efectuação de cada intervenção, além das operações previstas, se
apresentar a necessidade de outras substituições ou reparações,
as mesmas poderão ser efectuadas somente com o explícito acordo do
Cliente. Se o veículo é utilizado frequentemente para o reboque de
atrelados, é necessário reduzir o intervalo entre uma manutenção
programada e outra.AVISOS
A 2000 km do prazo da manutenção o display mostra uma
mensagem.
Os cupões de Manutenção Programada são prescritos pelo Construtor.
A não execução dos mesmos pode comportar a cessação da
garantia.
É aconselhável assinalar aos Serviços Autorizados Alfa Romeo
eventuais pequenas anomalias de funcionamento, sem esperar a
execução da próxima inspecção.
188
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIAMANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

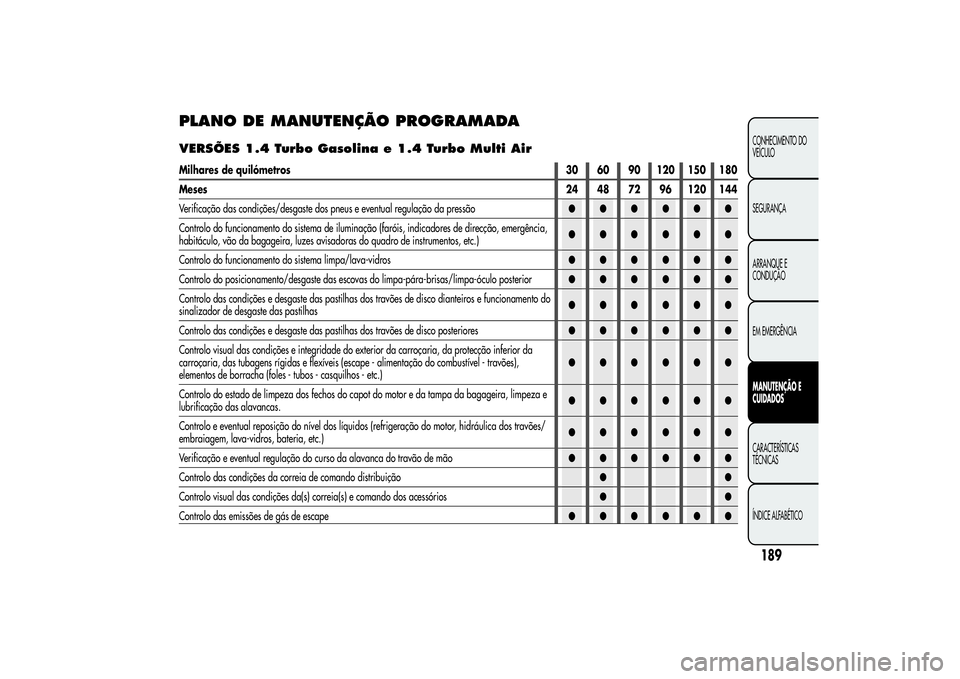

PLANO DE MANUTENÇÃO PROGRAMADAVERSÕES 1.4 Turbo Gasolina e 1.4 Turbo Multi AirMilhares de quilómetros 30 60 90 120 150 180
Meses24 48 72 96 120 144
Verificação das condições/desgaste dos pneus e eventual regulação da pressão●●●●●●
Controlo do funcionamento do sistema de iluminação (faróis, indicadores de direcção, emergência,
habitáculo, vão da bagageira, luzes avisadoras do quadro de instrumentos, etc.)●●●●●●
Controlo do funcionamento do sistema limpa/lava-vidros●●●●●●
Controlo do posicionamento/desgaste das escovas do limpa-pára-brisas/limpa-óculo posterior●●●●●●
Controlo das condições e desgaste das pastilhas dos travões de disco dianteiros e funcionamento do
sinalizador de desgaste das pastilhas●●●●●●
Controlo das condições e desgaste das pastilhas dos travões de disco posteriores●●●●●●
Controlo visual das condições e integridade do exterior da carroçaria, da protecção inferior da
carroçaria, das tubagens rígidas e flexíveis (escape - alimentação do combustível - travões),
elementos de borracha (foles - tubos - casquilhos - etc.)●●●●●●
Controlo do estado de limpeza dos fechos do capot do motor e da tampa da bagageira, limpeza e
lubrificação das alavancas.●●●●●●
Controlo e eventual reposição do nível dos líquidos (refrigeração do motor, hidráulica dos travões/
embraiagem, lava-vidros, bateria, etc.)●●●●●●
Verificação e eventual regulação do curso da alavanca do travão de mão●●●●●●
Controlo das condições da correia de comando distribuição●●
Controlo visual das condições da(s) correia(s) e comando dos acessórios●●
Controlo das emissões de gás de escape●●●●●●
189CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIAMANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

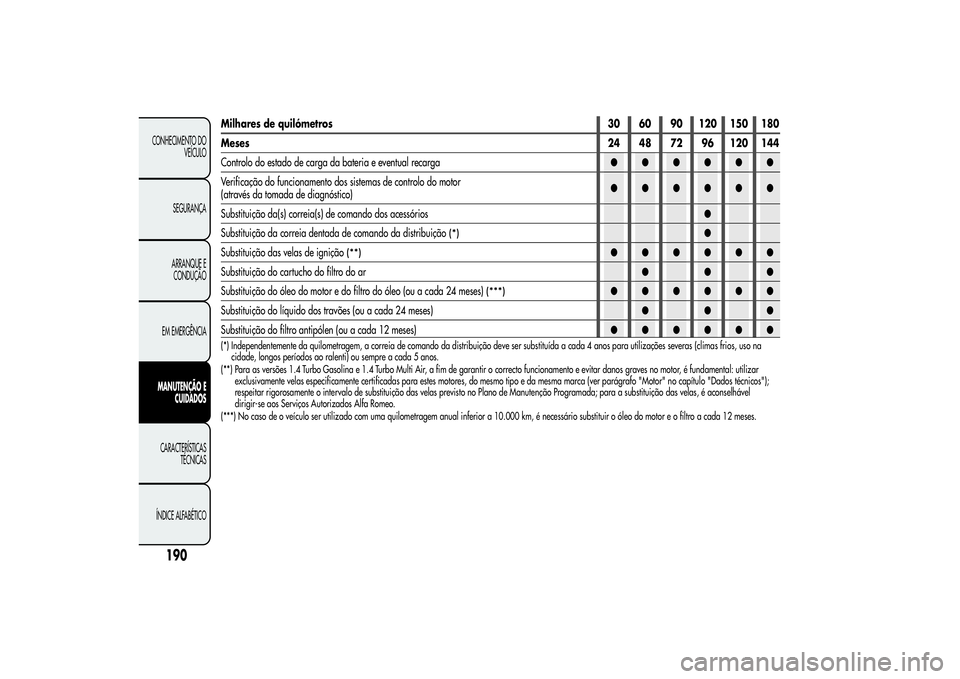

Milhares de quilómetros 30 60 90 120 150 180
Meses24 48 72 96 120 144
Controlo do estado de carga da bateria e eventual recarga●●●●●●
Verificação do funcionamento dos sistemas de controlo do motor
(através da tomada de diagnóstico)●●●●●●
Substituição da(s) correia(s) de comando dos acessórios●
Substituição da correia dentada de comando da distribuição
(*)
●
Substituição das velas de ignição
(**)
●●●●●●
Substituição do cartucho do filtro do ar●●●
Substituição do óleo do motor e do filtro do óleo (ou a cada 24 meses)
(***)
●●●●●●
Substituição do líquido dos travões (ou a cada 24 meses)●●●
Substituição do filtro antipólen (ou a cada 12 meses)●●●●●●
(*) Independentemente da quilometragem, a correia de comando da distribuição deve ser substituída a cada 4 anos para utilizações severas (climas frios, uso na
cidade, longos períodos ao ralenti) ou sempre a cada 5 anos.
(**) Para as versões 1.4 Turbo Gasolina e 1.4 Turbo Multi Air, a fim de garantir o correcto funcionamento e evitar danos graves no motor, é fundamental: utilizar
exclusivamente velas especificamente certificadas para estes motores, do mesmo tipo e da mesma marca (ver parágrafo "Motor" no capítulo "Dados técnicos");
respeitar rigorosamente o intervalo de substituição das velas previsto no Plano de Manutenção Programada; para a substituição das velas, é aconselhável
dirigir-se aos Serviços Autorizados Alfa Romeo.
(***) No caso de o veículo ser utilizado com uma quilometragem anual inferior a 10.000 km, é necessário substituir o óleo do motor e o filtro a cada 12 meses.
190
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIAMANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

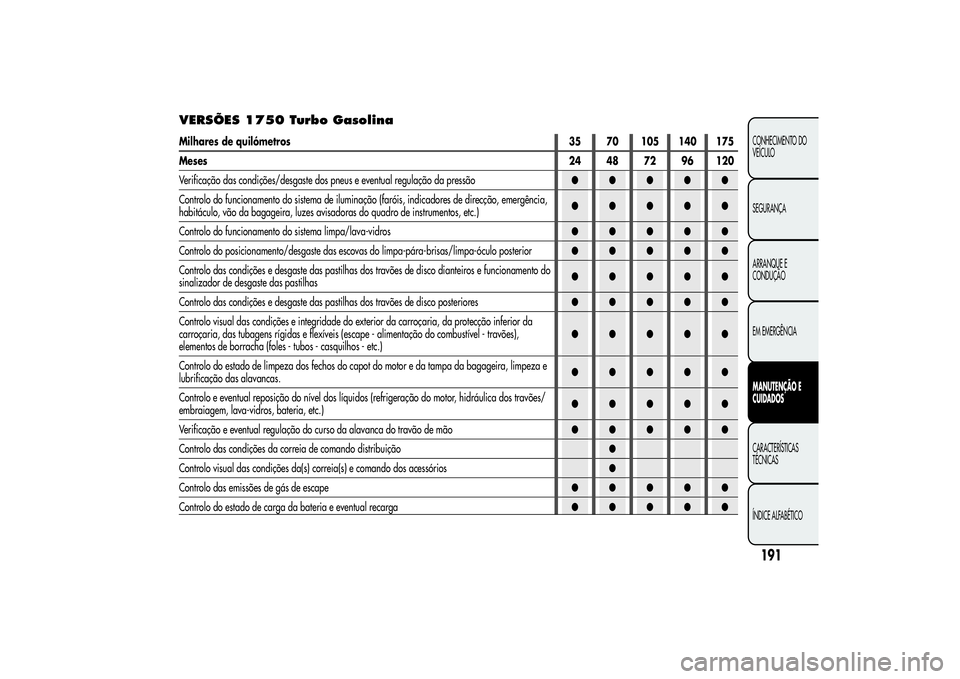

VERSÕES 1750 Turbo GasolinaMilhares de quilómetros 35 70 105 140 175
Meses24 48 72 96 120
Verificação das condições/desgaste dos pneus e eventual regulação da pressão●●●●●
Controlo do funcionamento do sistema de iluminação (faróis, indicadores de direcção, emergência,
habitáculo, vão da bagageira, luzes avisadoras do quadro de instrumentos, etc.)●●●●●
Controlo do funcionamento do sistema limpa/lava-vidros●●●●●
Controlo do posicionamento/desgaste das escovas do limpa-pára-brisas/limpa-óculo posterior●●●●●
Controlo das condições e desgaste das pastilhas dos travões de disco dianteiros e funcionamento do
sinalizador de desgaste das pastilhas●●●●●
Controlo das condições e desgaste das pastilhas dos travões de disco posteriores●●●●●
Controlo visual das condições e integridade do exterior da carroçaria, da protecção inferior da
carroçaria, das tubagens rígidas e flexíveis (escape - alimentação do combustível - travões),
elementos de borracha (foles - tubos - casquilhos - etc.)●●●●●
Controlo do estado de limpeza dos fechos do capot do motor e da tampa da bagageira, limpeza e
lubrificação das alavancas.●●●●●
Controlo e eventual reposição do nível dos líquidos (refrigeração do motor, hidráulica dos travões/
embraiagem, lava-vidros, bateria, etc.)●●●●●
Verificação e eventual regulação do curso da alavanca do travão de mão●●●●●
Controlo das condições da correia de comando distribuição●
Controlo visual das condições da(s) correia(s) e comando dos acessórios●
Controlo das emissões de gás de escape●●●●●
Controlo do estado de carga da bateria e eventual recarga●●●●●
191CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIAMANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

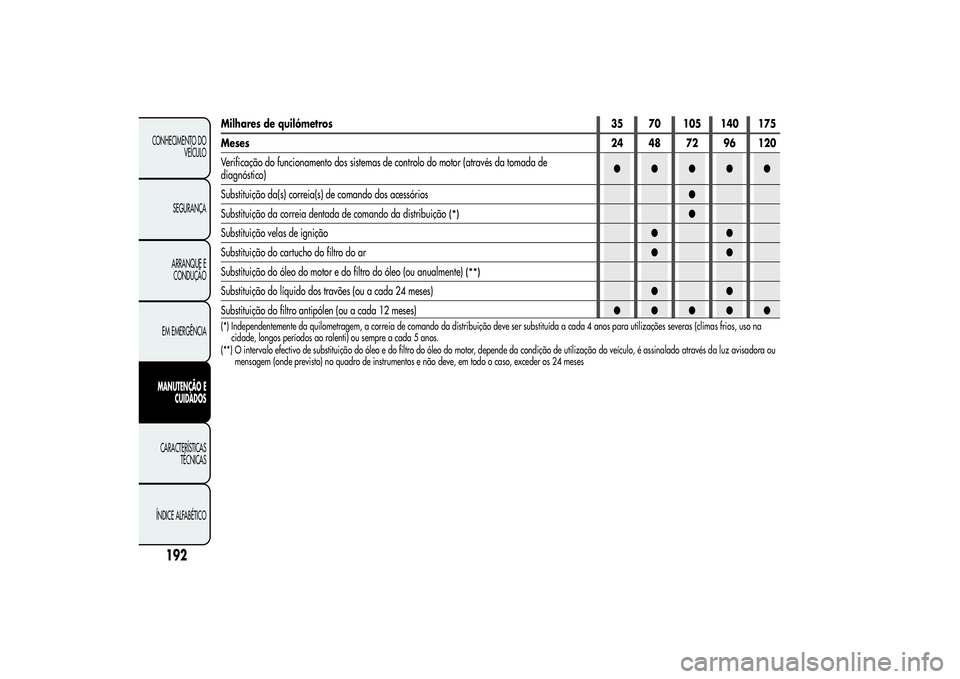

Milhares de quilómetros 35 70 105 140 175
Meses24 48 72 96 120
Verificação do funcionamento dos sistemas de controlo do motor (através da tomada de
diagnóstico)●●●●●
Substituição da(s) correia(s) de comando dos acessórios●
Substituição da correia dentada de comando da distribuição
(*)
●
Substituição velas de ignição●●
Substituição do cartucho do filtro do ar●●
Substituição do óleo do motor e do filtro do óleo (ou anualmente)
(**)
Substituição do líquido dos travões (ou a cada 24 meses)●●
Substituição do filtro antipólen (ou a cada 12 meses)●●●●●(*) Independentemente da quilometragem, a correia de comando da distribuição deve ser substituída a cada 4 anos para utilizações severas (climas frios, uso na
cidade, longos períodos ao ralenti) ou sempre a cada 5 anos.
(**) O intervalo efectivo de substituição do óleo e do filtro do óleo do motor, depende da condição de utilização do veículo, é assinalado através da luzavisadora ou
mensagem (onde previsto) no quadro de instrumentos e não deve, em todo o caso, exceder os 24 meses
192
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIAMANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

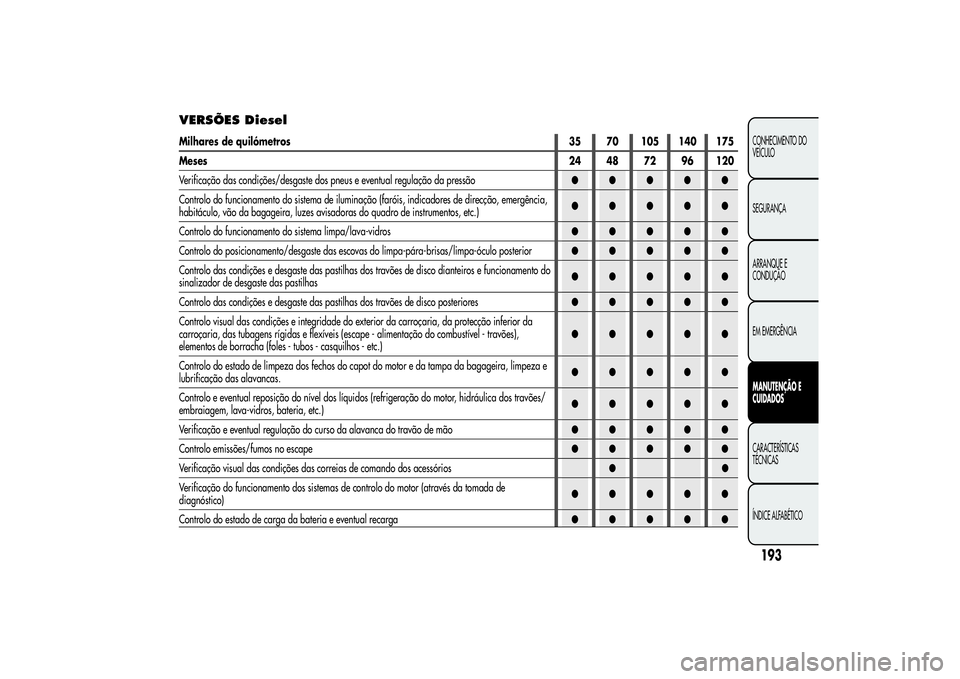

VERSÕES DieselMilhares de quilómetros 35 70 105 140 175
Meses24 48 72 96 120
Verificação das condições/desgaste dos pneus e eventual regulação da pressão●●●●●
Controlo do funcionamento do sistema de iluminação (faróis, indicadores de direcção, emergência,
habitáculo, vão da bagageira, luzes avisadoras do quadro de instrumentos, etc.)●●●●●
Controlo do funcionamento do sistema limpa/lava-vidros●●●●●
Controlo do posicionamento/desgaste das escovas do limpa-pára-brisas/limpa-óculo posterior●●●●●
Controlo das condições e desgaste das pastilhas dos travões de disco dianteiros e funcionamento do
sinalizador de desgaste das pastilhas●●●●●
Controlo das condições e desgaste das pastilhas dos travões de disco posteriores●●●●●
Controlo visual das condições e integridade do exterior da carroçaria, da protecção inferior da
carroçaria, das tubagens rígidas e flexíveis (escape - alimentação do combustível - travões),
elementos de borracha (foles - tubos - casquilhos - etc.)●●●●●
Controlo do estado de limpeza dos fechos do capot do motor e da tampa da bagageira, limpeza e
lubrificação das alavancas.●●●●●
Controlo e eventual reposição do nível dos líquidos (refrigeração do motor, hidráulica dos travões/
embraiagem, lava-vidros, bateria, etc.)●●●●●
Verificação e eventual regulação do curso da alavanca do travão de mão●●●●●
Controlo emissões/fumos no escape●●●●●
Verificação visual das condições das correias de comando dos acessórios●●
Verificação do funcionamento dos sistemas de controlo do motor (através da tomada de
diagnóstico)●●●●●
Controlo do estado de carga da bateria e eventual recarga●●●●●
193CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIAMANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

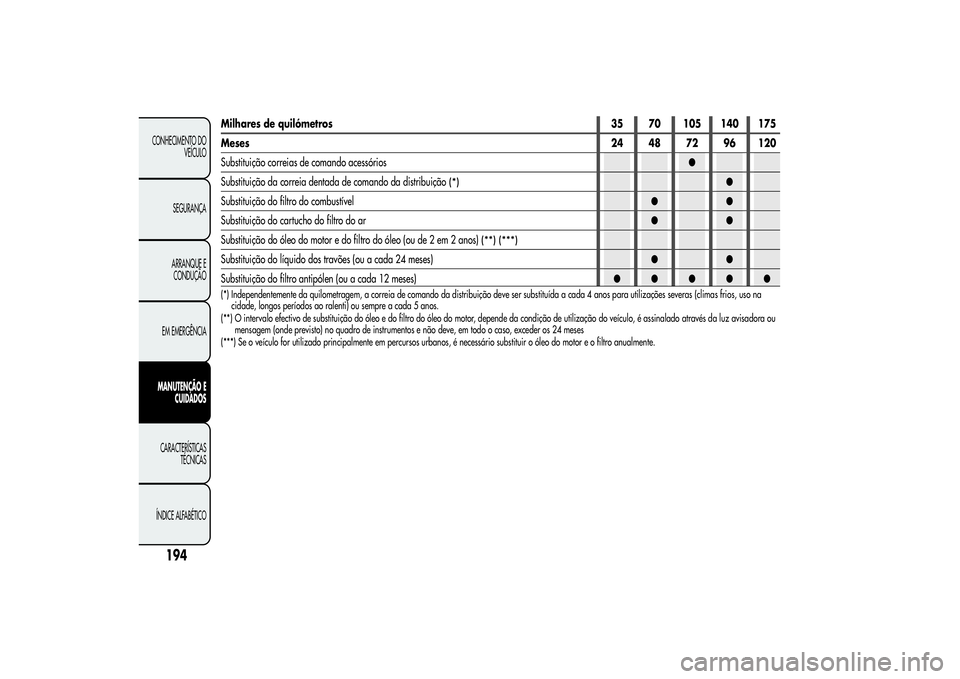

Milhares de quilómetros 35 70 105 140 175
Meses24 48 72 96 120
Substituição correias de comando acessórios●
Substituição da correia dentada de comando da distribuição
(*)
●
Substituição do filtro do combustível●●
Substituição do cartucho do filtro do ar●●
Substituição do óleo do motor e do filtro do óleo (ou de 2 em 2 anos)
(**) (***)
Substituição do líquido dos travões (ou a cada 24 meses)●●
Substituição do filtro antipólen (ou a cada 12 meses)●●●●●(*) Independentemente da quilometragem, a correia de comando da distribuição deve ser substituída a cada 4 anos para utilizações severas (climas frios, uso na
cidade, longos períodos ao ralenti) ou sempre a cada 5 anos.
(**) O intervalo efectivo de substituição do óleo e do filtro do óleo do motor, depende da condição de utilização do veículo, é assinalado através da luzavisadora ou
mensagem (onde previsto) no quadro de instrumentos e não deve, em todo o caso, exceder os 24 meses
(***) Se o veículo for utilizado principalmente em percursos urbanos, é necessário substituir o óleo do motor e o filtro anualmente.
194
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIAMANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

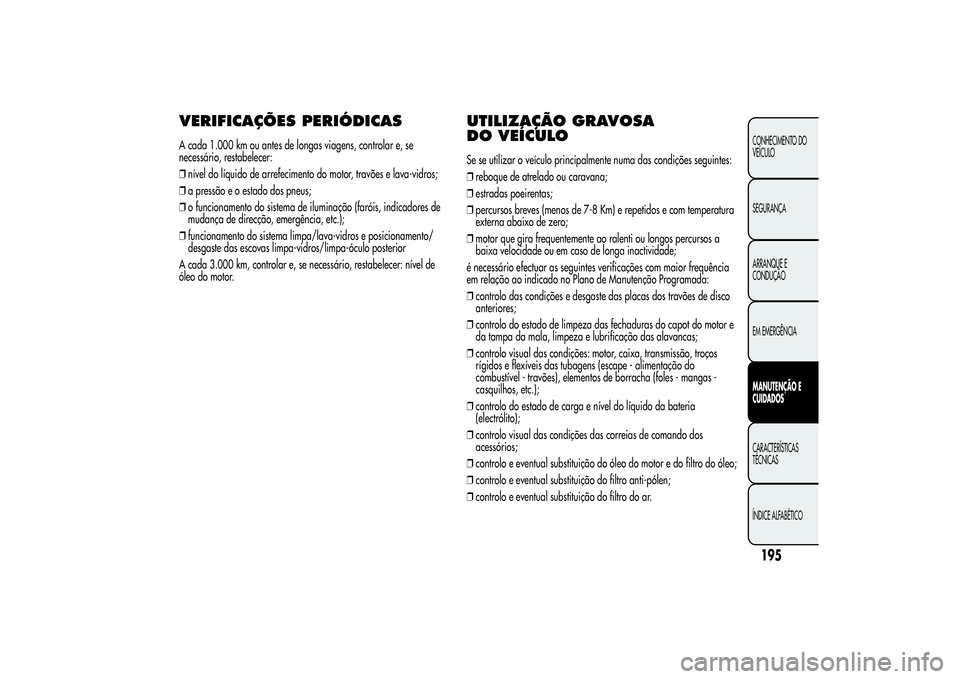

VERIFICAÇÕES PERIÓDICASA cada 1.000 km ou antes de longas viagens, controlar e, se
necessário, restabelecer:
❒nível do líquido de arrefecimento do motor, travões e lava-vidros;
❒a pressão e o estado dos pneus;
❒o funcionamento do sistema de iluminação (faróis, indicadores de
mudança de direcção, emergência, etc.);
❒funcionamento do sistema limpa/lava-vidros e posicionamento/
desgaste das escovas limpa-vidros/limpa-óculo posterior
A cada 3.000 km, controlar e, se necessário, restabelecer: nível de
óleo do motor.
UTILIZAÇÃO GRAVOSA
DO VEÍCULOSe se utilizar o veículo principalmente numa das condições seguintes:
❒reboque de atrelado ou caravana;
❒estradas poeirentas;
❒percursos breves (menos de 7-8 Km) e repetidos e com temperatura
externa abaixo de zero;
❒motor que gira frequentemente ao ralenti ou longos percursos a
baixa velocidade ou em caso de longa inactividade;
é necessário efectuar as seguintes verificações com maior frequência
em relação ao indicado no Plano de Manutenção Programada:
❒controlo das condições e desgaste das placas dos travões de disco
anteriores;
❒controlo do estado de limpeza das fechaduras do capot do motor e
da tampa da mala, limpeza e lubrificação das alavancas;
❒controlo visual das condições: motor, caixa, transmissão, troços
rígidos e flexíveis das tubagens (escape - alimentação do
combustível - travões), elementos de borracha (foles - mangas -
casquilhos, etc.);
❒controlo do estado de carga e nível do líquido da bateria
(electrólito);
❒controlo visual das condições das correias de comando dos
acessórios;
❒controlo e eventual substituição do óleo do motor e do filtro do óleo;
❒controlo e eventual substituição do filtro anti-pólen;
❒controlo e eventual substituição do filtro do ar.
195CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIAMANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

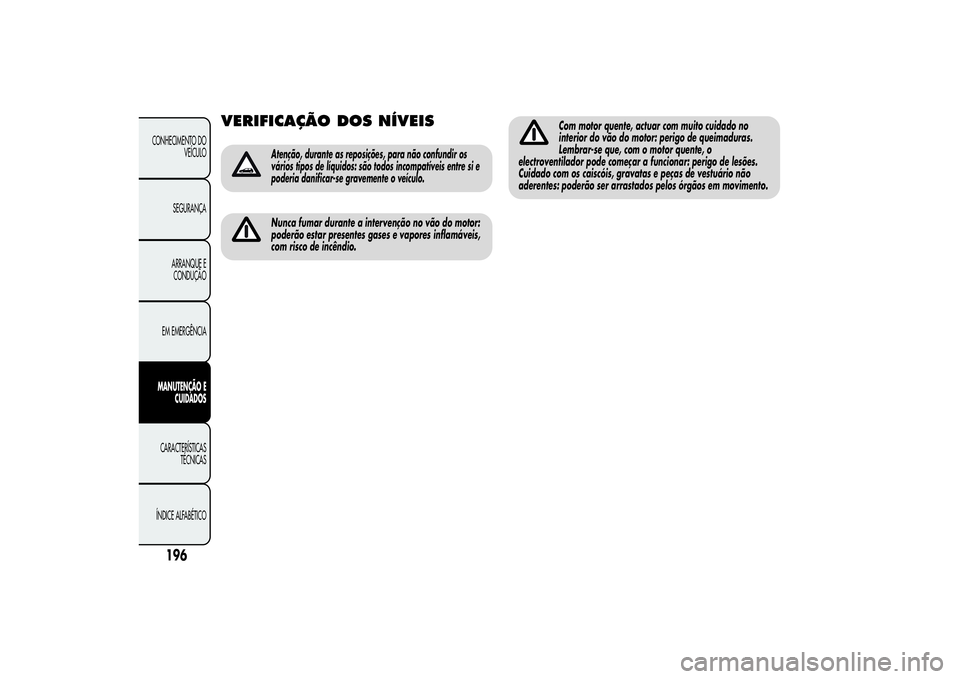

VERIFICAÇÃO DOSNÍVEIS
Atenção, durante as reposições, para não confundir os
vários tipos de líquidos: são todos incompatíveis entre si e
poderia danificar-se gravemente o veículo.Nunca fumar durante a intervenção no vão do motor:
poderão estar presentes gases e vapores inflamáveis,
com risco de incêndio.
Com motor quente, actuar com muito cuidado no
interior do vão do motor: perigo de queimaduras.
Lembrar-se que, com o motor quente, o
electroventilador pode começar a funcionar: perigo de lesões.
Cuidado com os caiscóis, gravatas e peças de vestuário não
aderentes: poderão ser arrastados pelos órgãos em movimento.
196
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM EMERGÊNCIAMANUTENÇÃO E
CUIDADOSCARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO
