Alfa Romeo Giulietta 2013 Návod na použitie a údržbu (in Slovakian)

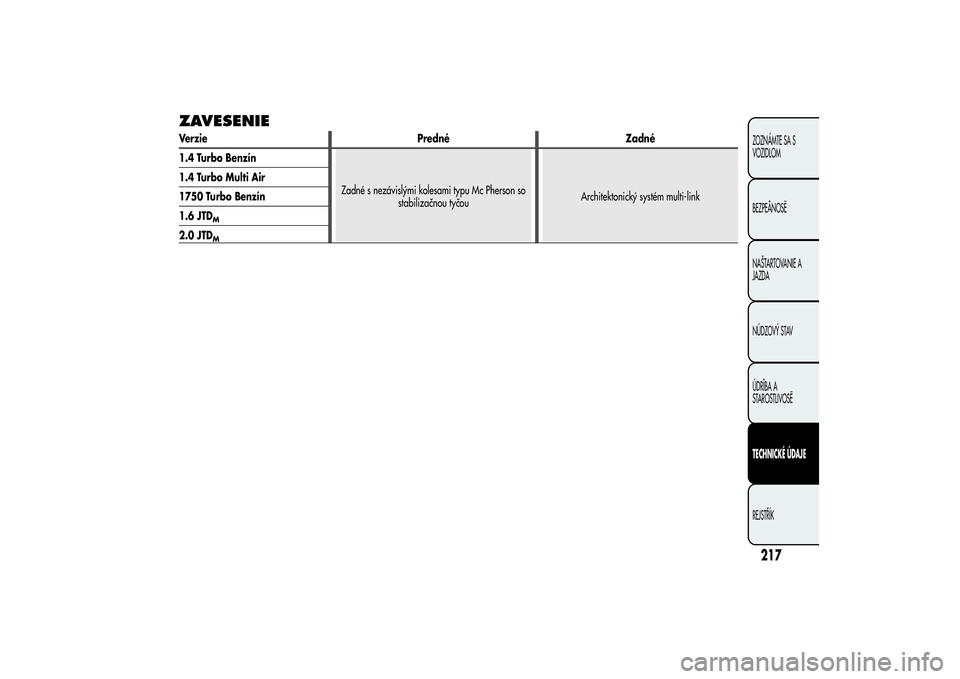

ZAVESENIEVerzie Predné Zadné
1.4 Turbo Benzín
Zadné s nezávislými kolesami typu Mc Pherson so
stabilizačnou tyčouArchitektonický systém multi-link 1.4 Turbo Multi Air
1750 Turbo Benzín
1.6 JTD
M
2.0 JTD
M
217ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSËTECHNICKÉ ÚDAJEREJSTŘÍK

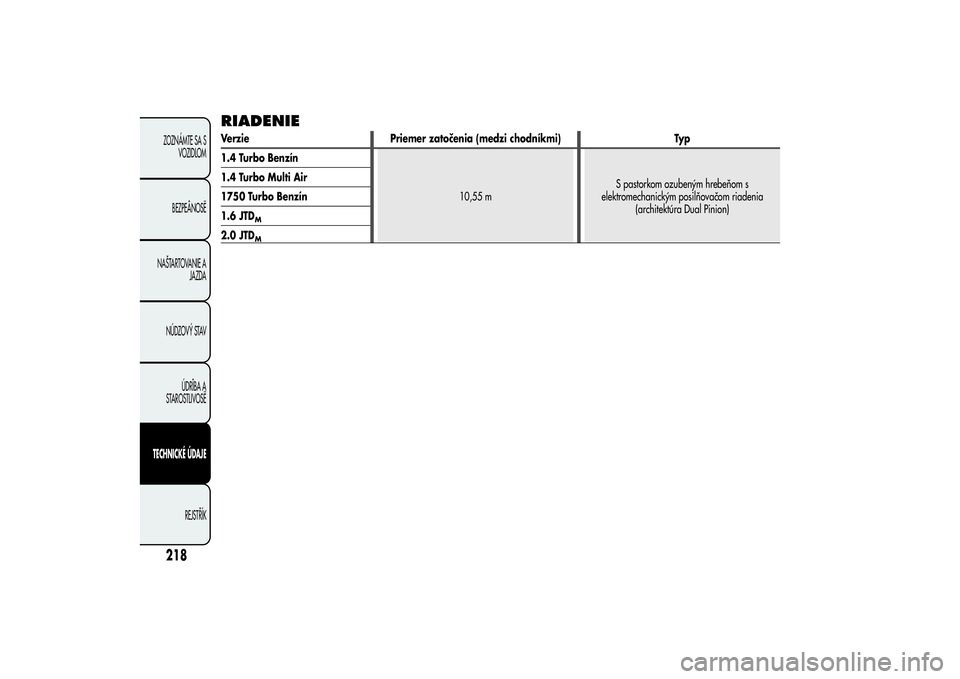

RIADENIEVerzie Priemer zatočenia (medzi chodníkmi) Typ
1.4 Turbo Benzín
10,55 mS pastorkom ozubeným hrebeňom s
elektromechanickým posilňovačom riadenia
(architektúra Dual Pinion) 1.4 Turbo Multi Air
1750 Turbo Benzín
1.6 JTD
M
2.0 JTD
M
218ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSËTECHNICKÉ ÚDAJE
REJSTŘÍK

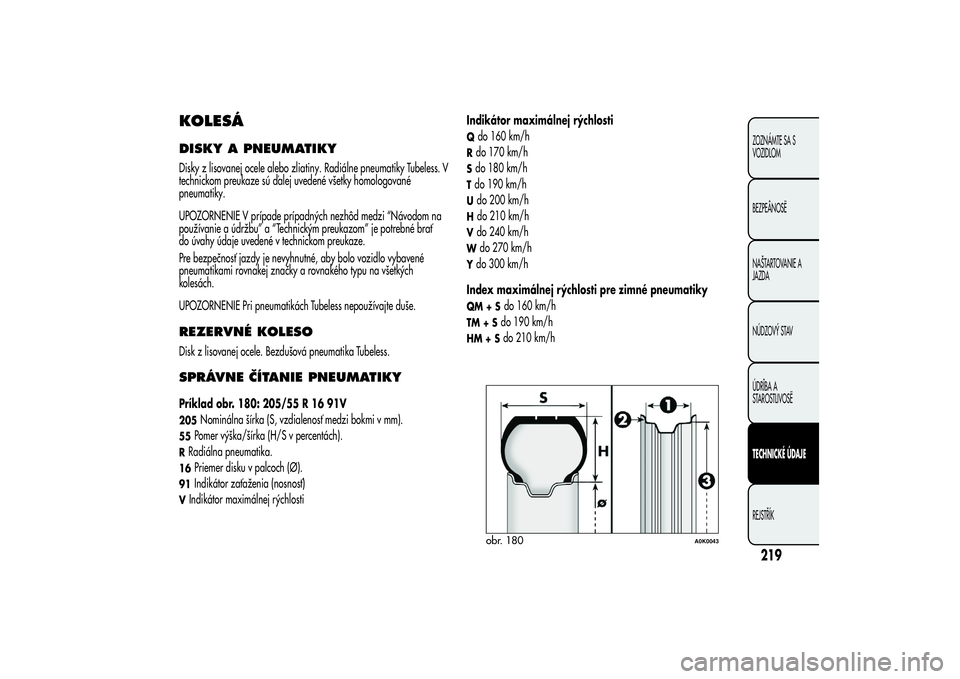

KOLESÁDISKY A PNEUMATIKYDisky z lisovanej ocele alebo zliatiny. Radiálne pneumatiky Tubeless. V
technickom preukaze sú ďalej uvedené všetky homologované
pneumatiky.
UPOZORNENIE V prípade prípadných nezhôd medzi “Návodom na
používanie a údržbu” a “Technickým preukazom” je potrebné brať
do úvahy údaje uvedené v technickom preukaze.
Pre bezpečnosť jazdy je nevyhnutné, aby bolo vozidlo vybavené
pneumatikami rovnakej značky a rovnakého typu na všetkých
kolesách.
UPOZORNENIE Pri pneumatikách Tubeless nepoužívajte duše.REZERVNÉ KOLESODisk z lisovanej ocele. Bezdušová pneumatika Tubeless.SPRÁVNE ČÍTANIE PNEUMATIKYPríklad obr. 180: 205/55 R 16 91V205
Nominálna šírka (S, vzdialenosť medzi bokmi v mm).
55
Pomer výška/šírka (H/S v percentách).
RRadiálna pneumatika.16
Priemer disku v palcoch (Ø).
91
Indikátor zaťaženia (nosnosť)
VIndikátor maximálnej rýchlostiIndikátor maximálnej rýchlosti
Qdo 160 km/hRdo 170 km/hSdo 180 km/hTdo 190 km/hUdo 200 km/hHdo 210 km/hVdo 240 km/hW
do 270 km/h
Ydo 300 km/h
Index maximálnej rýchlosti pre zimné pneumatikyQM + S
do 160 km/h
TM + S
do 190 km/h
HM + S
do 210 km/h
obr. 180
A0K0043
219ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSËTECHNICKÉ ÚDAJEREJSTŘÍK

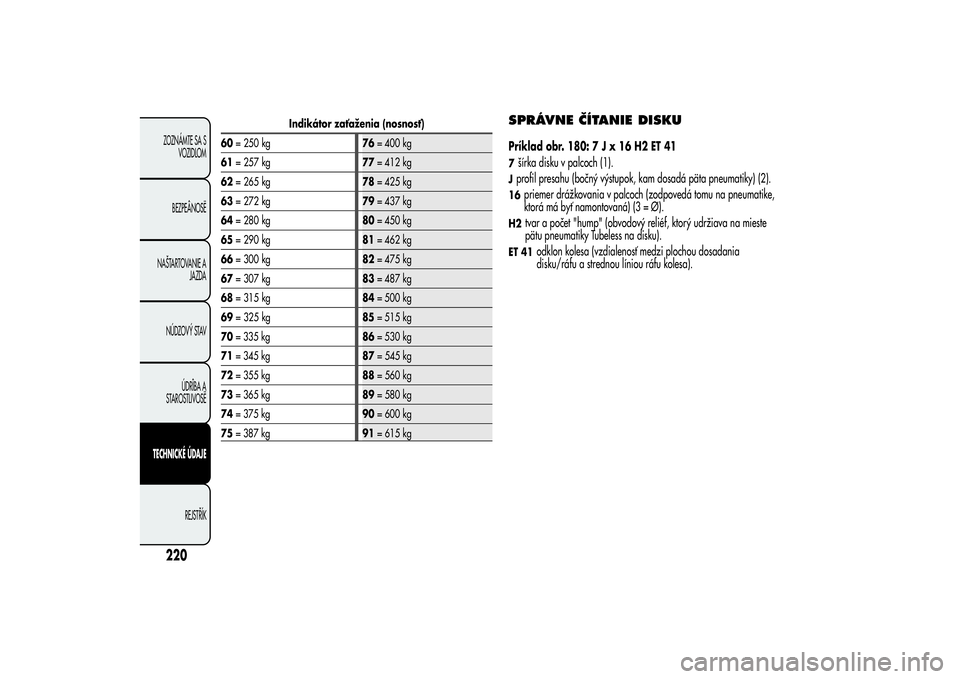

Indikátor zaťaženia (nosnosť)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg
SPRÁVNE ČÍTANIE DISKUPríklad obr. 180:7Jx16H2ET417šírka disku v palcoch (1).Jprofil presahu (bočný výstupok, kam dosadá päta pneumatiky) (2).16
priemer drážkovania v palcoch (zodpovedá tomu na pneumatike,
ktorá má byť namontovaná) (3 = Ø).
H2
tvar a počet "hump" (obvodový reliéf, ktorý udržiava na mieste
pätu pneumatiky Tubeless na disku).
ET 41
odklon kolesa (vzdialenosť medzi plochou dosadania
disku/ráfu a strednou líniou ráfu kolesa).
220ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSËTECHNICKÉ ÚDAJE
REJSTŘÍK

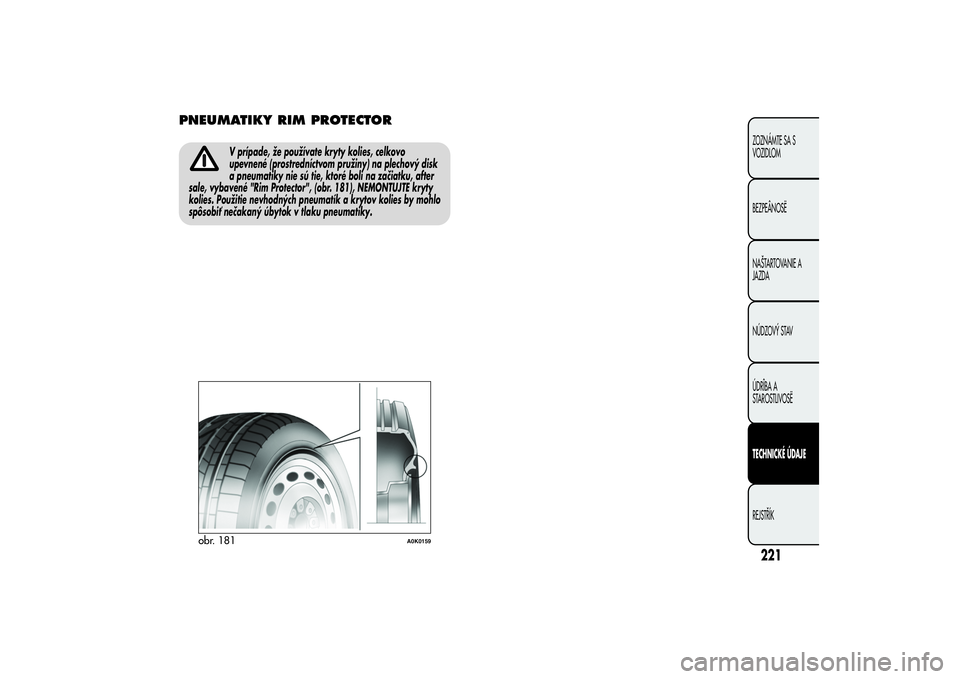

PNEUMATIKY RIM PROTECTOR
V prípade, že používate kryty kolies, celkovo
upevnené (prostredníctvom pružiny) na plechový disk
a pneumatiky nie sú tie, ktoré boli na začiatku, after
sale, vybavené "Rim Protector", (obr. 181), NEMONTUJTE kryty
kolies. Použitie nevhodných pneumatík a krytov kolies by mohlo
spôsobiť nečakaný úbytok v tlaku pneumatiky.
obr. 181
A0K0159
221ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSËTECHNICKÉ ÚDAJEREJSTŘÍK

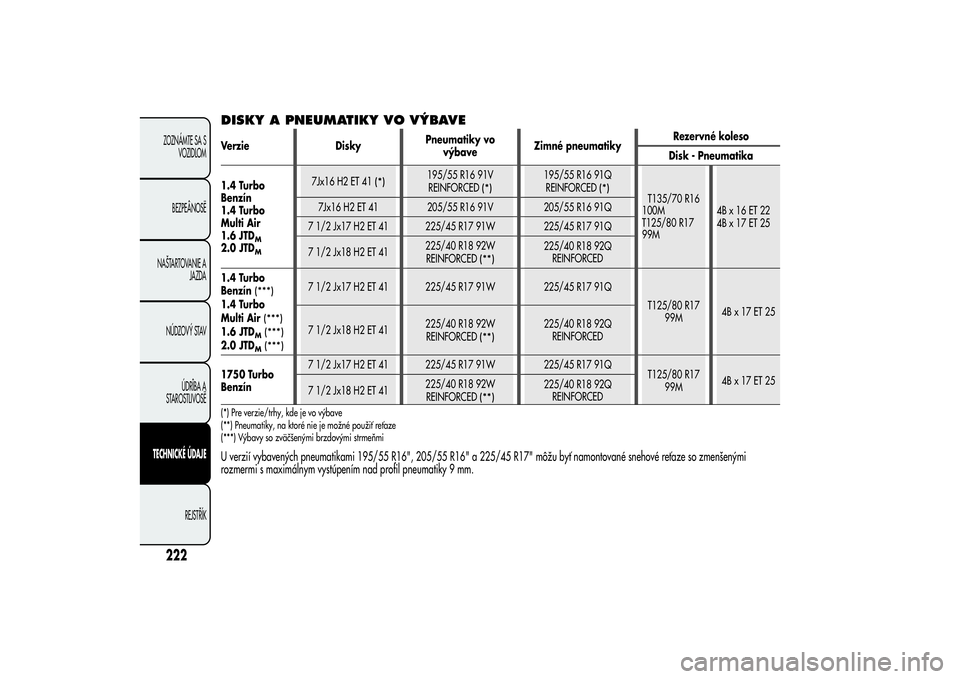

DISKY A PNEUMATIKY VO VÝBAVEVerzie DiskyPneumatiky vo
výbaveZimné pneumatikyRezervné koleso
Disk - Pneumatika
1.4 Turbo
Benzín
1.4 Turbo
Multi Air
1.6 JTD
M
2.0 JTD
M
7Jx16 H2 ET 41
(*)
195/55 R16 91V
REINFORCED
(*)
195/55 R16 91Q
REINFORCED
(*)
T135/70 R16
100M
T125/80 R17
99M4Bx16ET22
4Bx17ET25 7Jx16 H2 ET 41 205/55 R16 91V 205/55 R16 91Q
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)
225/40 R18 92Q
REINFORCED
1.4 Turbo
Benzín
(***)
1.4 Turbo
Multi Air
(***)
1.6 JTD
M(***)
2.0 JTD
M(***)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)
225/40 R18 92Q
REINFORCED
1750 Turbo
Benzín7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)
225/40 R18 92Q
REINFORCED
(*) Pre verzie/trhy, kde je vo výbave
(**) Pneumatiky, na ktoré nie je možné použiť reťaze
(***) Výbavy so zväčšenými brzdovými strmeňmiU verzií vybavených pneumatikami 195/55 R16", 205/55 R16" a 225/45 R17" môžu byť namontované snehové reťaze so zmenšenými
rozmermi s maximálnym vystúpením nad profil pneumatiky 9 mm.
222ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSËTECHNICKÉ ÚDAJE
REJSTŘÍK

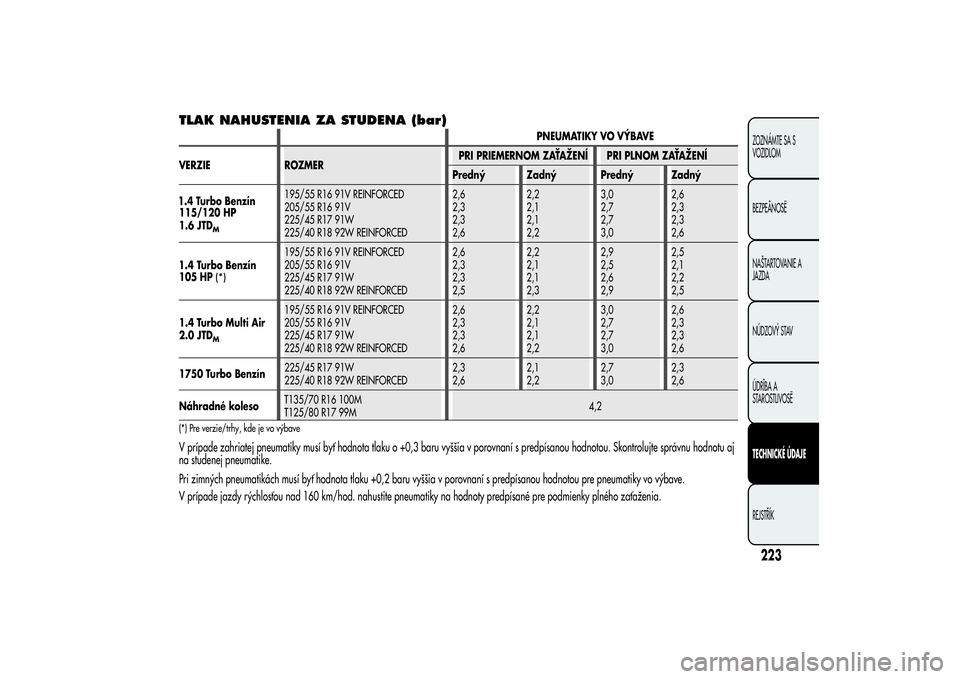

TLAK NAHUSTENIA ZA STUDENA (bar)
PNEUMATIKY VO VÝBAVE
VERZIE ROZMERPRI PRIEMERNOM ZAŤAŽENÍ PRI PLNOM ZAŤAŽENÍ
Predný Zadný Predný Zadný
1.4 Turbo Benzín
115/120 HP
1.6 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1.4 Turbo Benzín
105 HP
(*)
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,52,2
2,1
2,1
2,32,9
2,5
2,6
2,92,5
2,1
2,2
2,5
1.4 Turbo Multi Air
2.0 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1750 Turbo Benzín225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,62,1
2,22,7
3,02,3
2,6
Náhradné kolesoT135/70 R16 100M
T125/80 R17 99M4,2
(*) Pre verzie/trhy, kde je vo výbaveV prípade zahriatej pneumatiky musí byť hodnota tlaku o +0,3 baru vyššia v porovnaní s predpísanou hodnotou. Skontrolujte správnu hodnotu aj
na studenej pneumatike.
Pri zimných pneumatikách musí byť hodnota tlaku +0,2 baru vyššia v porovnaní s predpísanou hodnotou pre pneumatiky vo výbave.
V prípade jazdy rýchlosťou nad 160 km/hod. nahustite pneumatiky na hodnoty predpísané pre podmienky plného zaťaženia.
223ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSËTECHNICKÉ ÚDAJEREJSTŘÍK

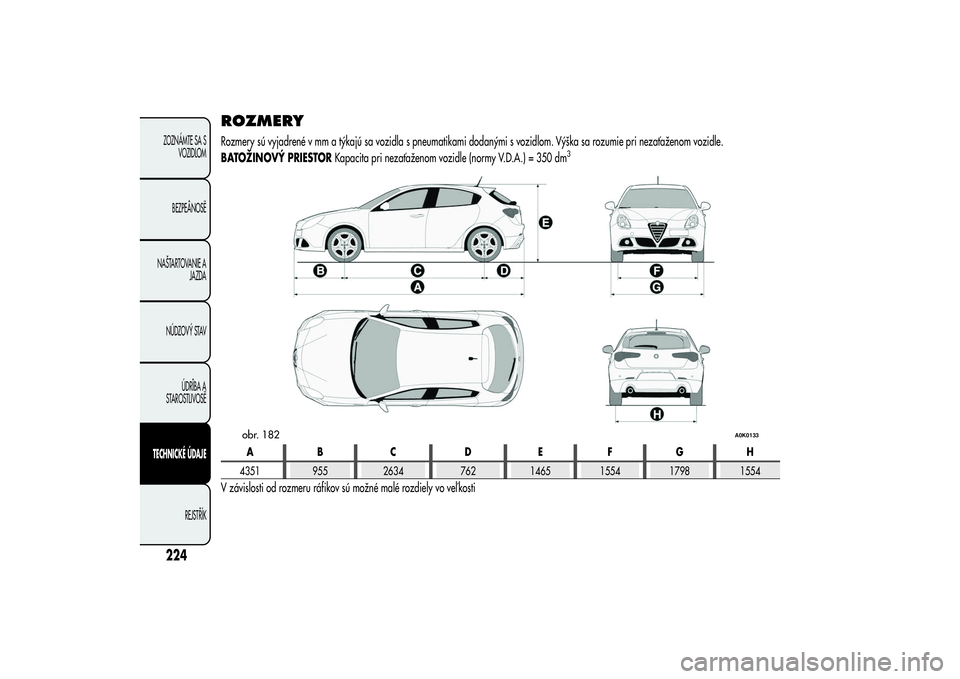

ROZMERYRozmery sú vyjadrené v mm a týkajú sa vozidla s pneumatikami dodanými s vozidlom. Výška sa rozumie pri nezaťaženom vozidle.
BATOŽINOVÝ PRIESTORKapacita pri nezaťaženom vozidle (normy V.D.A.) = 350 dm
3
AB C D E FGH
4351 955 2634 762 1465 1554 1798 1554
V závislosti od rozmeru ráfikov sú možné malé rozdiely vo veľ kosti
obr. 182
A0K0133
224ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSËTECHNICKÉ ÚDAJE
REJSTŘÍK

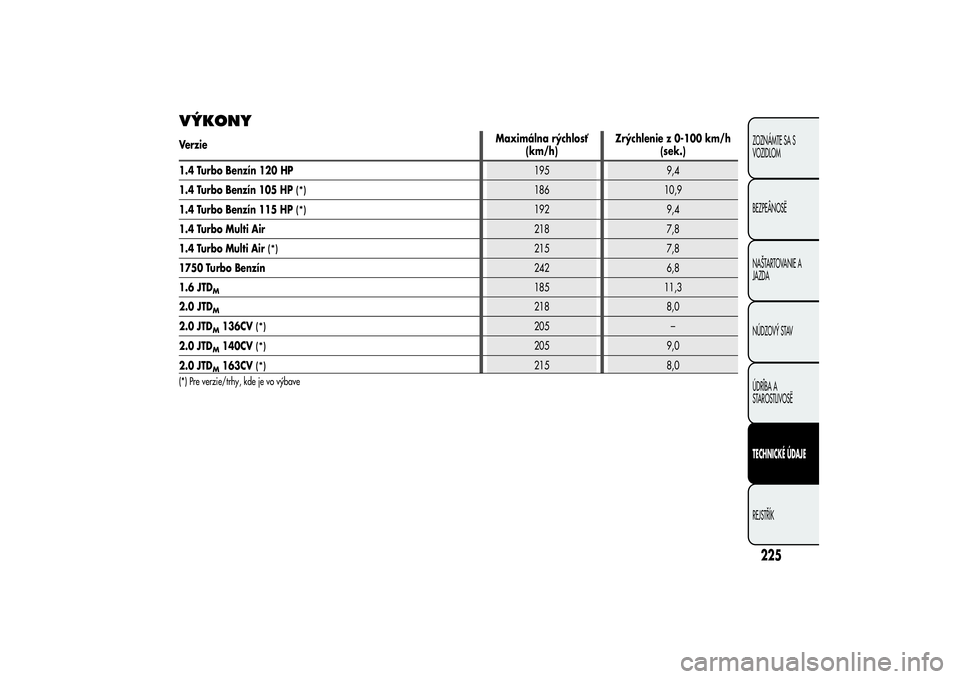

VÝKONYVerzieMaximálna rýchlosť
(km/h)Zrýchlenie z 0-100 km/h
(sek.)
1.4 Turbo Benzín 120 HP195 9,4
1.4 Turbo Benzín 105 HP
(*)
186 10,9
1.4 Turbo Benzín 115 HP
(*)
192 9,4
1.4 Turbo Multi Air218 7,8
1.4 Turbo Multi Air
(*)
215 7,8
1750 Turbo Benzín242 6,8
1.6 JTD
M
185 11,3
2.0 JTD
M
218 8,0
2.0 JTD
M136CV
(*)
205 –
2.0 JTD
M140CV
(*)
205 9,0
2.0 JTD
M163CV
(*)
215 8,0
(*) Pre verzie/trhy, kde je vo výbave
225ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSËTECHNICKÉ ÚDAJEREJSTŘÍK

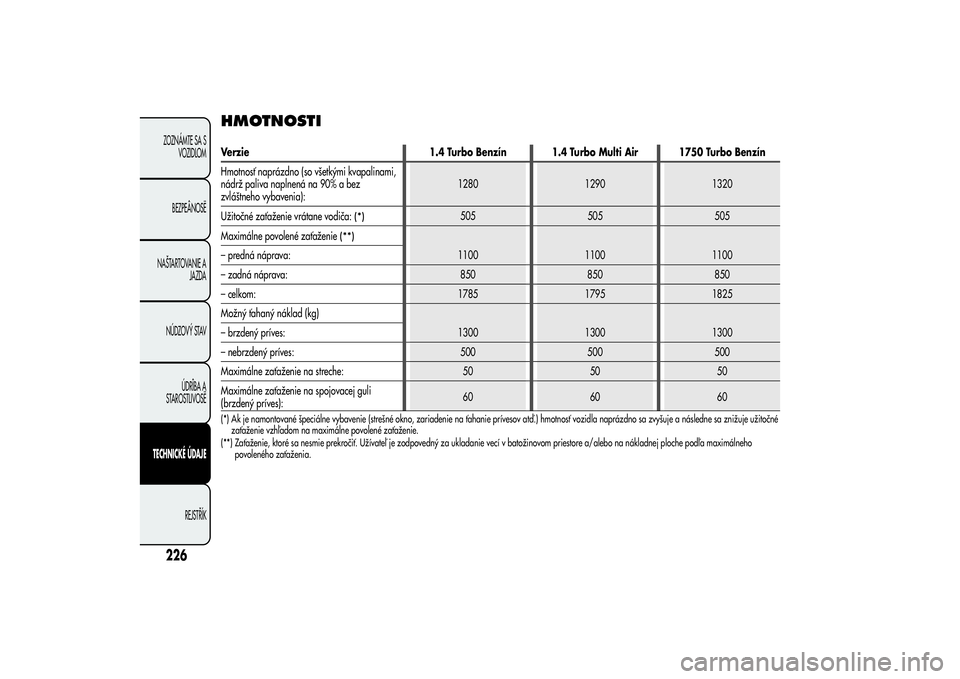

HMOTNOSTIVerzie 1.4 Turbo Benzín 1.4 Turbo Multi Air 1750 Turbo Benzín
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90% a bez
zvláštneho vybavenia):1280 1290 1320
Užitočné zaťaženie vrátane vodiča:
(*)
505 505 505
Maximálne povolené zaťaženie
(**)
1100 1100 1100 – predná náprava:
– zadná náprava: 850 850 850
– celkom: 1785 1795 1825
Možný ťahaný náklad (kg)
1300 1300 1300 – brzdený príves:
– nebrzdený príves: 500 500 500
Maximálne zaťaženie na streche: 50 50 50
Maximálne zaťaženie na spojovacej guli
(brzdený príves):60 60 60
(*) Ak je namontované špeciálne vybavenie (strešné okno, zariadenie na ťahanie prívesov atď.) hmotnosť vozidla naprázdno sa zvyšuje a následne sa znižuje užitočné
zaťaženie vzhľadom na maximálne povolené zaťaženie.
(**) Zaťaženie, ktoré sa nesmie prekročiť. Užívateľ je zodpovedný za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho
povoleného zaťaženia.
