Alfa Romeo Giulietta 2013 Návod na použitie a údržbu (in Slovakian)
Manufacturer: ALFA ROMEO, Model Year: 2013, Model line: Giulietta, Model: Alfa Romeo Giulietta 2013Pages: 280, veľkosť PDF: 13.11 MB

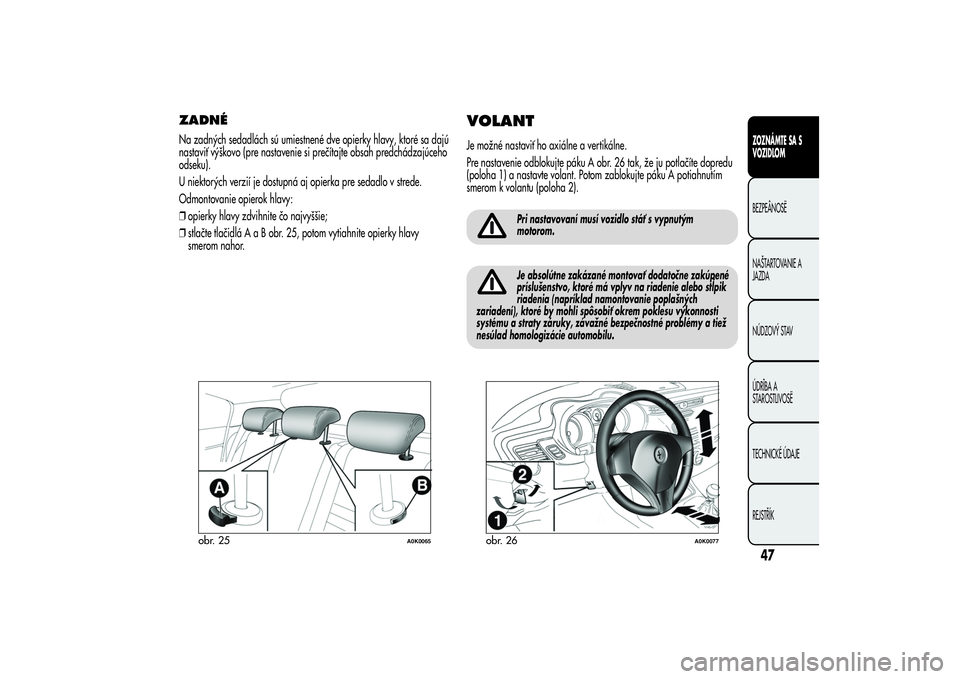

Page 51 of 280
ZADNÉNa zadných sedadlách sú umiestnené dve opierky hlavy, ktoré sa dajú
nastaviť výškovo (pre nastavenie si prečítajte obsah predchádzajúceho
odseku).
U niektorých verzií je dostupná aj opierka pre sedadlo v strede.
Odmontovanie opierok hlavy:
❒opierky hlavy zdvihnite čo najvyššie;
❒stlačte tlačidláAaBobr.25,potom vytiahnite opierky hlavy
smerom nahor.
VOLANTJe možné nastaviť ho axiálne a vertikálne.
Pre nastavenie odblokujte páku A obr. 26 tak, že ju potlačíte dopredu
(poloha 1) a nastavte volant. Potom zablokujte páku A potiahnutím
smerom k volantu (poloha 2).
Pri nastavovaní musí vozidlo stáť s vypnutým
motorom.Je absolútne zakázané montovať dodatočne zakúpené
príslušenstvo, ktoré má vplyv na riadenie alebo stĺpik
riadenia (napríklad namontovanie poplašných
zariadení), ktoré by mohli spôsobiť okrem poklesu výkonnosti
systému a straty záruky, závažné bezpečnostné problémy a tiež
nesúlad homologizácie automobilu.
obr. 25
A0K0065
obr. 26
A0K0077
47ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 52 of 280

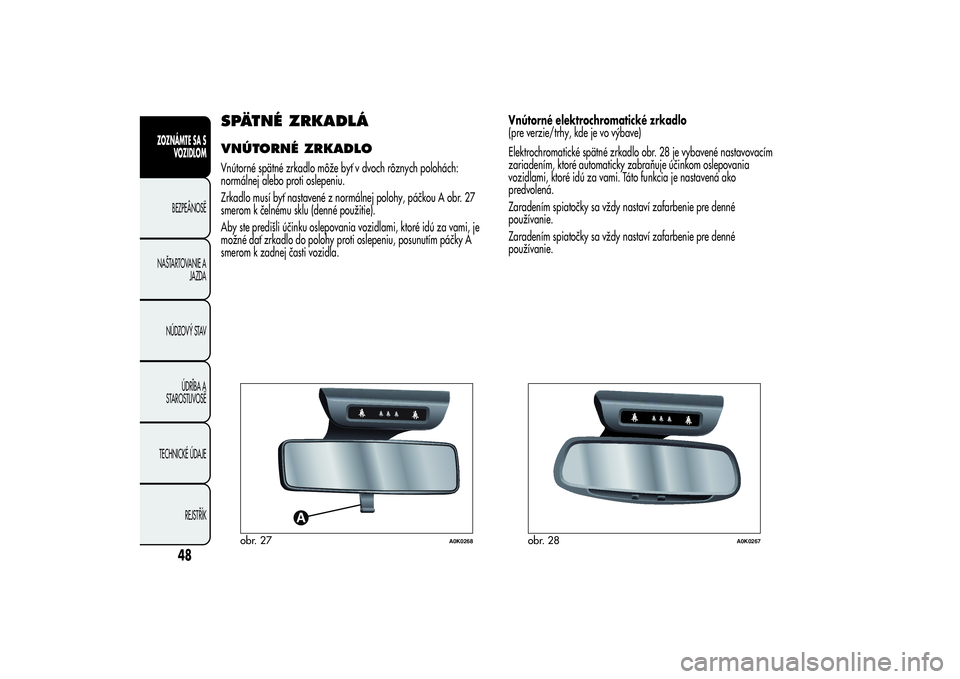

SPÄTNÉ ZRKADLÁVNÚTORNÉ ZRKADLOVnútorné spätné zrkadlo môže byť v dvoch rôznych polohách:
normálnej alebo proti oslepeniu.
Zrkadlo musí byť nastavené z normálnej polohy, páčkou A obr. 27
smerom k čelnému sklu (denné použitie).
Aby ste predišli účinku oslepovania vozidlami, ktoré idú za vami, je
možné dať zrkadlo do polohy proti oslepeniu, posunutím páčky A
smerom k zadnej časti vozidla.Vnútorné elektrochromatické zrkadlo
(pre verzie/trhy, kde je vo výbave)
Elektrochromatické spätné zrkadlo obr. 28 je vybavené nastavovacím
zariadením, ktoré automaticky zabraňuje účinkom oslepovania
vozidlami, ktoré idú za vami. Táto funkcia je nastavená ako
predvolená.
Zaradením spiatočky sa vždy nastaví zafarbenie pre denné
používanie.
Zaradením spiatočky sa vždy nastaví zafarbenie pre denné
používanie.
obr. 27
A0K0268
obr. 28
A0K0267
48
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 53 of 280

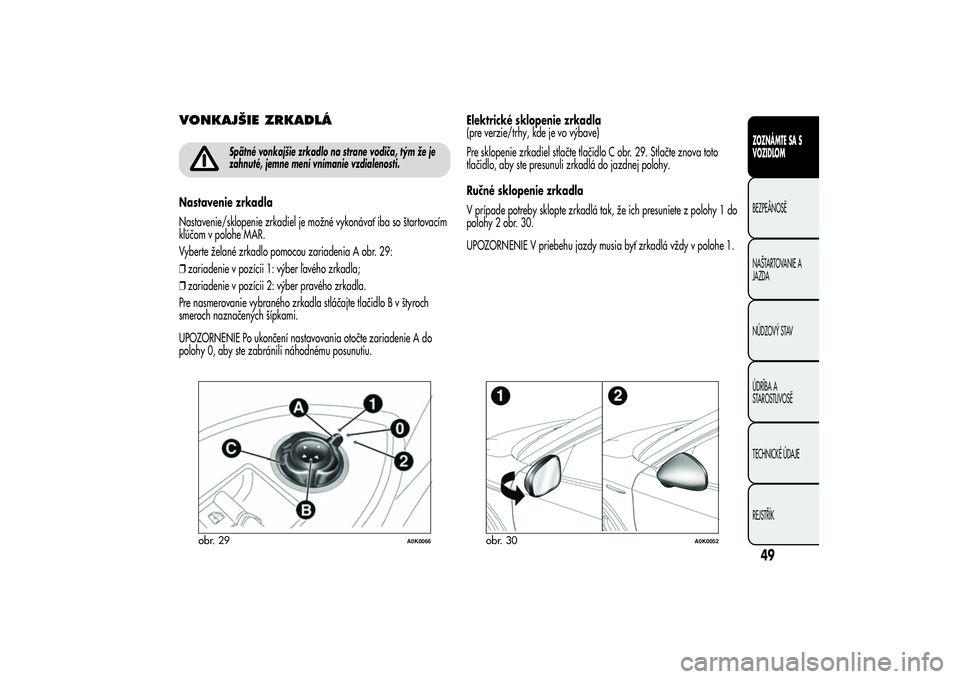

VONKAJŠIE ZRKADLÁ
Spätné vonkajšie zrkadlo na strane vodiča, tým že je
zahnuté, jemne mení vnímanie vzdialenosti.
Nastavenie zrkadla
Nastavenie/sklopenie zrkadiel je možné vykonávať iba so štartovacím
kľúčom v polohe MAR.
Vyberte želané zrkadlo pomocou zariadenia A obr. 29:
❒zariadenie v pozícii 1: výber ľavého zrkadla;
❒zariadenie v pozícii 2: výber pravého zrkadla.
Pre nasmerovanie vybraného zrkadla stláčajte tlačidlo B v štyroch
smeroch naznačených šípkami.
UPOZORNENIE Po ukončení nastavovania otočte zariadenie A do
polohy 0, aby ste zabránili náhodnému posunutiu.Elektrické sklopenie zrkadla
(pre verzie/trhy, kde je vo výbave)
Pre sklopenie zrkadiel stlačte tlačidlo C obr. 29. Stlačte znova toto
tlačidlo, aby ste presunuli zrkadlá do jazdnej polohy.
Ručné sklopenie zrkadla
V prípade potreby sklopte zrkadlá tak, že ich presuniete z polohy 1 do
polohy 2 obr. 30.
UPOZORNENIE V priebehu jazdy musia byť zrkadlá vždy v polohe 1.
obr. 29
A0K0066
obr. 30
A0K0052
49ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 54 of 280

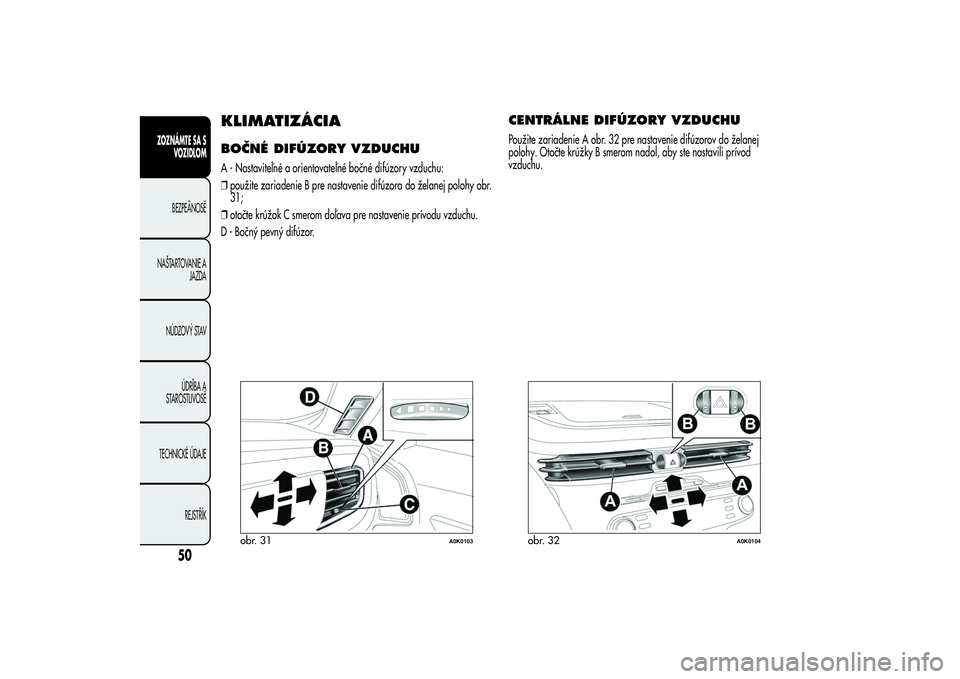

KLIMATIZÁCIABOČNÉ DIFÚZORY VZDUCHUA - Nastaviteľné a orientovateľné bočné difúzory vzduchu:
❒použite zariadenie B pre nastavenie difúzora do želanej polohy obr.
31;
❒otočte krúžok C smerom doľava pre nastavenie prívodu vzduchu.
D - Bočný pevný difúzor.
CENTRÁLNE DIFÚZORY VZDUCHUPoužite zariadenie A obr. 32 pre nastavenie difúzorov do želanej
polohy. Otočte krúžky B smerom nadol, aby ste nastavili prívod
vzduchu.
obr. 31
A0K0103
obr. 32
A0K0104
50
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 55 of 280

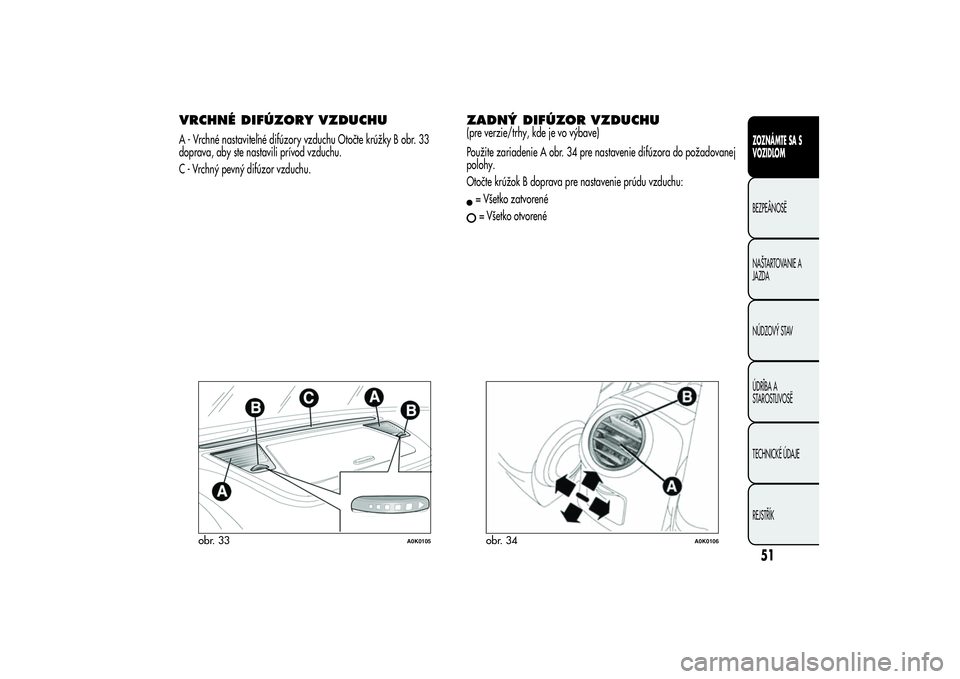

VRCHNÉ DIFÚZORY VZDUCHUA - Vrchné nastaviteľné difúzory vzduchu Otočte krúžky B obr. 33
doprava, aby ste nastavili prívod vzduchu.
C - Vrchný pevný difúzor vzduchu.
ZADNÝ DIFÚZOR VZDUCHU(pre verzie/trhy, kde je vo výbave)
Použite zariadenie A obr. 34 pre nastavenie difúzora do požadovanej
polohy.
Otočte krúžok B doprava pre nastavenie prúdu vzduchu:= Všetko zatvorené= Všetko otvorené
obr. 33
A0K0105
obr. 34
A0K0106
51ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 56 of 280
KLIMATICKÉ POHODLIEDIFÚZORY1. Pevný horný difúzor – 2. Vrchné pevné difúzory – 3. Bočné pevné difúzory – 4. Bočné smerovateľné difúzory – 5. Centrálne smerovateľné difúzory
6. Spodné difúzory pre zadné sedadlá – 7. Smerovateľný difúzor pre zadné sedadlá (pre verzie/trhy, kde je vo výbave)
obr. 35
A0K0107
52
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 57 of 280

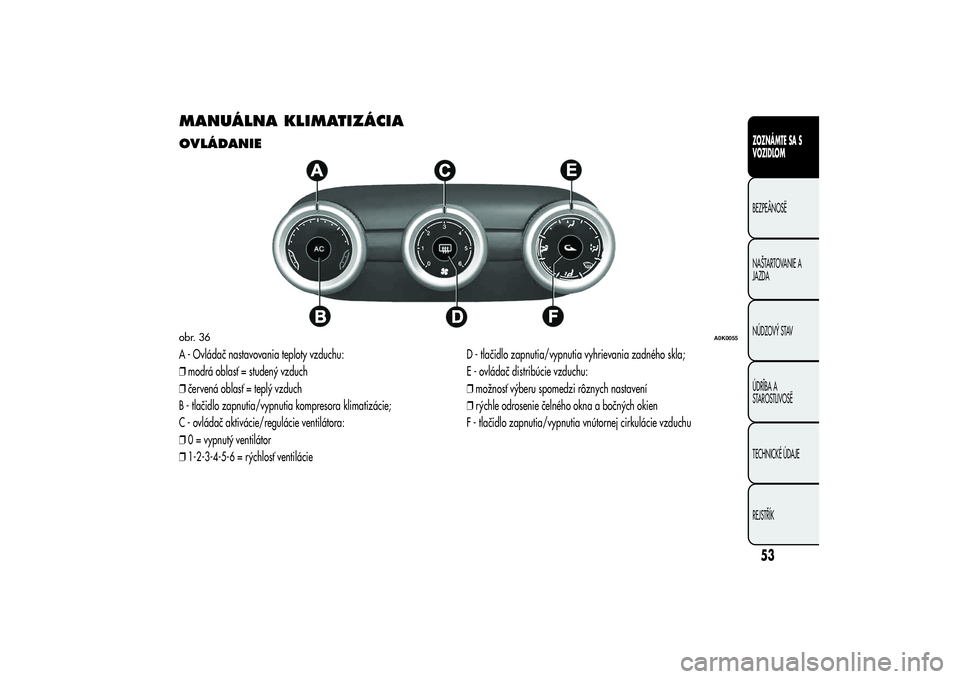

MANUÁLNA KLIMATIZÁCIAOVLÁDANIEA - Ovládač nastavovania teploty vzduchu:
❒modrá oblasť = studený vzduch
❒červená oblasť = teplý vzduch
B - tlačidlo zapnutia/vypnutia kompresora klimatizácie;
C - ovládač aktivácie/regulácie ventilátora:
❒0 = vypnutý ventilátor
❒1-2-3-4-5-6 = rýchlosť ventilácieD - tlačidlo zapnutia/vypnutia vyhrievania zadného skla;
E - ovládač distribúcie vzduchu:
❒možnosť výberu spomedzi rôznych nastavení
❒rýchle odrosenie čelného okna a bočných okien
F - tlačidlo zapnutia/vypnutia vnútornej cirkulácie vzduchuobr. 36
A0K0055
53ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 58 of 280

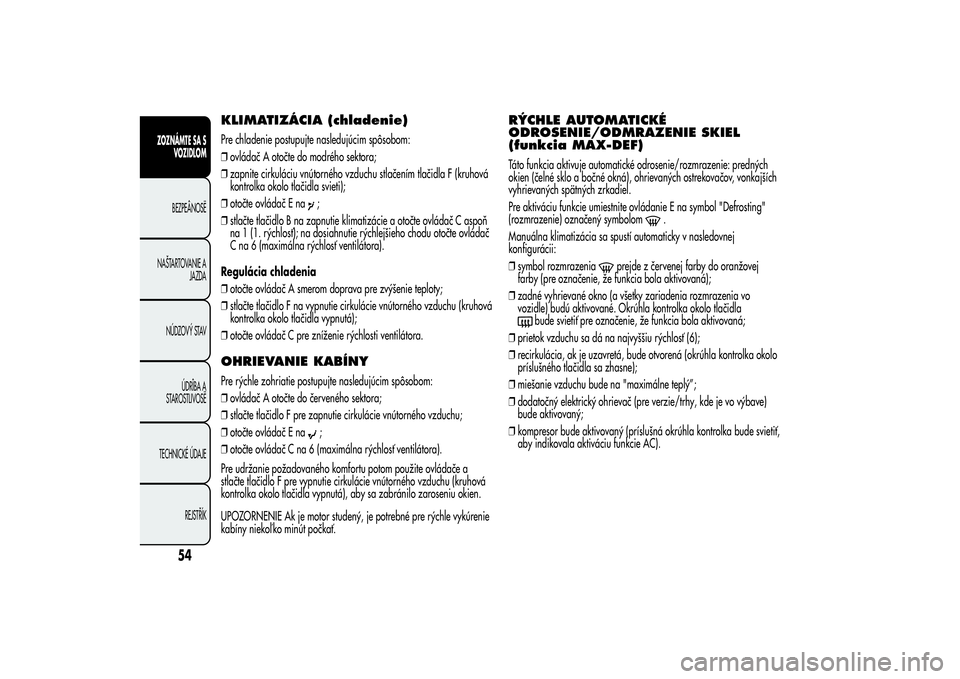

KLIMATIZÁCIA (chladenie)Pre chladenie postupujte nasledujúcim spôsobom:
❒ovládač A otočte do modrého sektora;
❒zapnite cirkuláciu vnútorného vzduchu stlačením tlačidla F (kruhová
kontrolka okolo tlačidla svieti);
❒otočte ovládač E na
;
❒stlačte tlačidlo B na zapnutie klimatizácie a otočte ovládač C aspoň
na 1 (1. rýchlosť); na dosiahnutie rýchlejšieho chodu otočte ovládač
C na 6 (maximálna rýchlosť ventilátora).
Regulácia chladenia
❒otočte ovládač A smerom doprava pre zvýšenie teploty;
❒stlačte tlačidlo F na vypnutie cirkulácie vnútorného vzduchu (kruhová
kontrolka okolo tlačidla vypnutá);
❒otočte ovládač C pre zníženie rýchlosti ventilátora.
OHRIEVANIE KABÍNYPre rýchle zohriatie postupujte nasledujúcim spôsobom:
❒ovládač A otočte do červeného sektora;
❒stlačte tlačidlo F pre zapnutie cirkulácie vnútorného vzduchu;
❒otočte ovládač E na
;
❒otočte ovládač C na 6 (maximálna rýchlosť ventilátora).
Pre udržanie požadovaného komfortu potom použite ovládače a
stlačte tlačidlo F pre vypnutie cirkulácie vnútorného vzduchu (kruhová
kontrolka okolo tlačidla vypnutá), aby sa zabránilo zaroseniu okien.
UPOZORNENIE Ak je motor studený, je potrebné pre rýchle vykúrenie
kabíny niekoľ ko minút počkať.
RÝCHLE AUTOMATICKÉ
ODROSENIE/ODMRAZENIE SKIEL
(funkcia MAX-DEF)Táto funkcia aktivuje automatické odrosenie/rozmrazenie: predných
okien (čelné sklo a bočné okná), ohrievaných ostrekovačov, vonkajších
vyhrievaných spätných zrkadiel.
Pre aktiváciu funkcie umiestnite ovládanie E na symbol "Defrosting"
(rozmrazenie) označený symbolom
.
Manuálna klimatizácia sa spustí automaticky v nasledovnej
konfigurácii:
❒symbol rozmrazenia
prejde z červenej farby do oranžovej
farby (pre označenie, že funkcia bola aktivovaná);
❒zadné vyhrievané okno (a všetky zariadenia rozmrazenia vo
vozidle) budú aktivované. Okrúhla kontrolka okolo tlačidla
bude svietiť pre označenie, že funkcia bola aktivovaná;
❒prietok vzduchu sa dá na najvyššiu rýchlosť (6);
❒recirkulácia, ak je uzavretá, bude otvorená (okrúhla kontrolka okolo
príslušného tlačidla sa zhasne);
❒miešanie vzduchu bude na "maximálne teplý”;
❒dodatočný elektrický ohrievač (pre verzie/trhy, kde je vo výbave)
bude aktivovaný;
❒kompresor bude aktivovaný (príslušná okrúhla kontrolka bude svietiť,
aby indikovala aktiváciu funkcie AC).
54
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 59 of 280

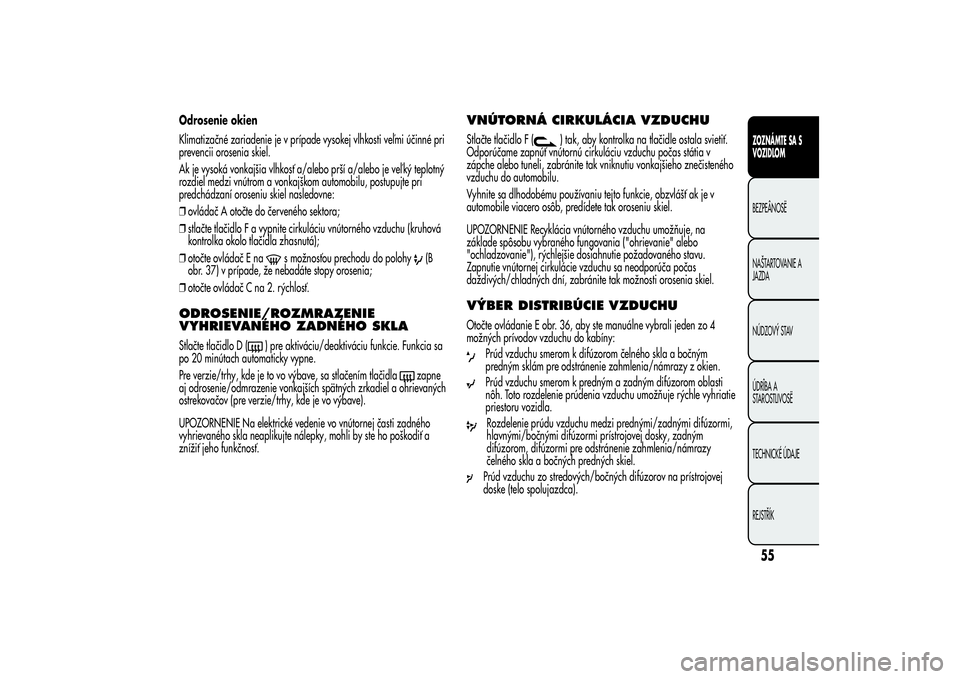

Odrosenie okien
Klimatizačné zariadenie je v prípade vysokej vlhkosti veľmi účinné pri
prevencii orosenia skiel.
Ak je vysoká vonkajšia vlhkosť a/alebo prší a/alebo je veľ ký teplotný
rozdiel medzi vnútrom a vonkajškom automobilu, postupujte pri
predchádzaní oroseniu skiel nasledovne:
❒ovládač A otočte do červeného sektora;
❒stlačte tlačidlo F a vypnite cirkuláciu vnútorného vzduchu (kruhová
kontrolka okolo tlačidla zhasnutá);
❒otočte ovládač E na
s možnosťou prechodu do polohy
(B
obr. 37) v prípade, že nebadáte stopy orosenia;
❒otočte ovládač C na 2. rýchlosť.
ODROSENIE/ROZMRAZENIE
VYHRIEVANÉHO ZADNÉHO SKLAStlačte tlačidlo D (
) pre aktiváciu/deaktiváciu funkcie. Funkcia sa
po 20 minútach automaticky vypne.
Pre verzie/trhy, kde je to vo výbave, sa stlačením tlačidla
zapne
aj odrosenie/odmrazenie vonkajších spätných zrkadiel a ohrievaných
ostrekovačov (pre verzie/trhy, kde je vo výbave).
UPOZORNENIE Na elektrické vedenie vo vnútornej časti zadného
vyhrievaného skla neaplikujte nálepky, mohli by ste ho poškodiť a
znížiť jeho funkčnosť.
VNÚTORNÁ CIRKULÁCIA VZDUCHUStlačte tlačidlo F (
) tak, aby kontrolka na tlačidle ostala svietiť.
Odporúčame zapnúť vnútornú cirkuláciu vzduchu počas státia v
zápche alebo tuneli, zabránite tak vniknutiu vonkajšieho znečisteného
vzduchu do automobilu.
Vyhnite sa dlhodobému používaniu tejto funkcie, obzvlášť ak je v
automobile viacero osôb, predídete tak oroseniu skiel.
UPOZORNENIE Recyklácia vnútorného vzduchu umožňuje, na
základe spôsobu vybraného fungovania ("ohrievanie" alebo
"ochladzovanie"), rýchlejšie dosiahnutie požadovaného stavu.
Zapnutie vnútornej cirkulácie vzduchu sa neodporúča počas
daždivých/chladných dní, zabránite tak možnosti orosenia skiel.
VÝBER DISTRIBÚCIE VZDUCHUOtočte ovládanie E obr. 36, aby ste manuálne vybrali jeden zo 4
možných prívodov vzduchu do kabíny:
Prúd vzduchu smerom k difúzorom čelného skla a bočným
predným sklám pre odstránenie zahmlenia/námrazy z okien.Prúd vzduchu smerom k predným a zadným difúzorom oblasti
nôh. Toto rozdelenie prúdenia vzduchu umožňuje rýchle vyhriatie
priestoru vozidla.Rozdelenie prúdu vzduchu medzi prednými/zadnými difúzormi,
hlavnými/bočnými difúzormi prístrojovej dosky, zadným
difúzorom, difúzormi pre odstránenie zahmlenia/námrazy
čelného skla a bočných predných skiel.Prúd vzduchu zo stredových/bočných difúzorov na prístrojovej
doske (telo spolujazdca).
55ZOZNÁMTE SA S
VOZIDLOMBEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 60 of 280

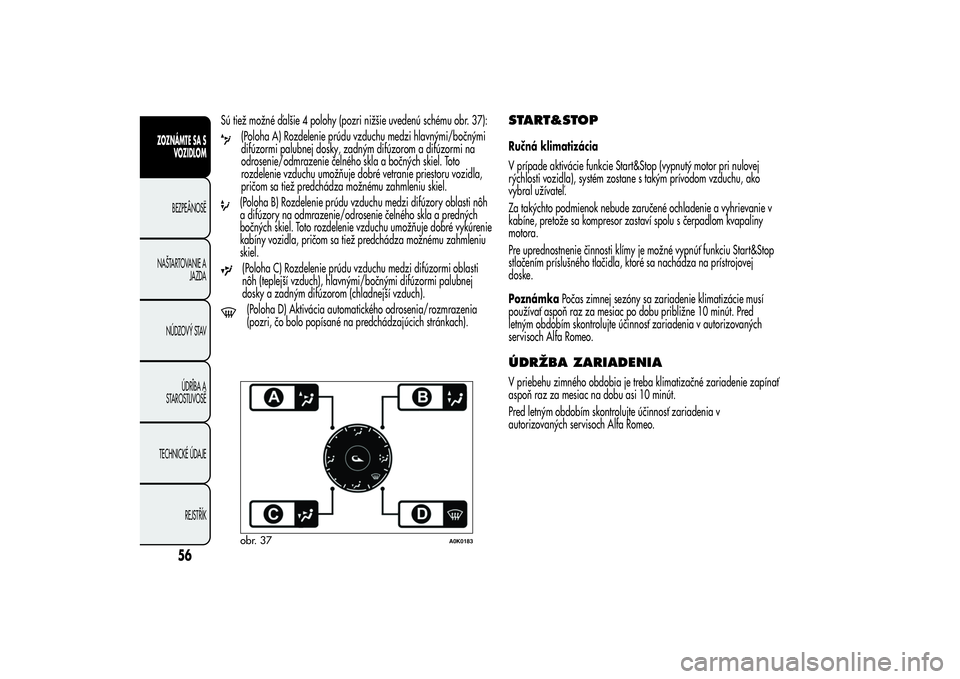

Sú tiež možné ďalšie 4 polohy (pozri nižšie uvedenú schému obr. 37):
(Poloha A) Rozdelenie prúdu vzduchu medzi hlavnými/bočnými
difúzormi palubnej dosky, zadným difúzorom a difúzormi na
odrosenie/odmrazenie čelného skla a bočných skiel. Toto
rozdelenie vzduchu umožňuje dobré vetranie priestoru vozidla,
pričom sa tiež predchádza možnému zahmleniu skiel.(Poloha B) Rozdelenie prúdu vzduchu medzi difúzory oblasti nôh
a difúzory na odmrazenie/odrosenie čelného skla a predných
bočných skiel. Toto rozdelenie vzduchu umožňuje dobré vykúrenie
kabíny vozidla, pričom sa tiež predchádza možnému zahmleniu
skiel.(Poloha C) Rozdelenie prúdu vzduchu medzi difúzormi oblasti
nôh (teplejší vzduch), hlavnými/bočnými difúzormi palubnej
dosky a zadným difúzorom (chladnejší vzduch).(Poloha D) Aktivácia automatického odrosenia/rozmrazenia
(pozri, čo bolo popísané na predchádzajúcich stránkach).
START&STOPRučná klimatizácia
V prípade aktivácie funkcie Start&Stop (vypnutý motor pri nulovej
rýchlosti vozidla), systém zostane s takým prívodom vzduchu, ako
vybral užívateľ.
Za takýchto podmienok nebude zaručené ochladenie a vyhrievanie v
kabíne, pretože sa kompresor zastaví spolu s čerpadlom kvapaliny
motora.
Pre uprednostnenie činnosti klímy je možné vypnúť funkciu Start&Stop
stlačením príslušného tlačidla, ktoré sa nachádza na prístrojovej
doske.
PoznámkaPočas zimnej sezóny sa zariadenie klimatizácie musí
používať aspoň raz za mesiac po dobu približne 10 minút. Pred
letným obdobím skontrolujte účinnosť zariadenia v autorizovaných
servisoch Alfa Romeo.ÚDRŽBA ZARIADENIAV priebehu zimného obdobia je treba klimatizačné zariadenie zapínať
aspoň raz za mesiac na dobu asi 10 minút.
Pred letným obdobím skontrolujte účinnosť zariadenia v
autorizovaných servisoch Alfa Romeo.
obr. 37
A0K0183
56
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK
