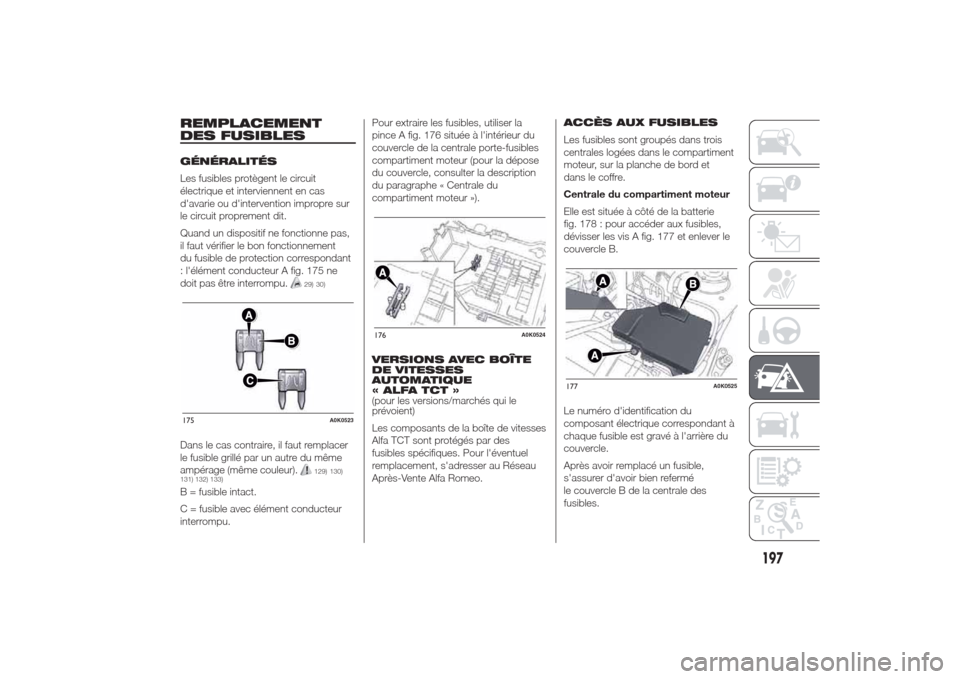

REMPLACEMENT
DES FUSIBLESGÉNÉRALITÉS
Les fusibles protègent le circuit
électrique et interviennent en cas
d'avarie ou d'intervention impropre sur
le circuit proprement dit.
Quand un dispositif ne fonctionne pas,
il faut vérifier le bon fonctionnement
du fusible de protection correspondant
: l'élément conducteur A fig. 175 ne
doit pas être interrompu.
29) 30)
Dans le cas contraire, il faut remplacer
le fusible grillé par un autre du même
ampérage (même couleur).
129) 130)
131) 132) 133)
B = fusible intact.
C = fusible avec élément conducteur
interrompu.Pour extraire les fusibles, utiliser la
pince A fig. 176 située à l'intérieur du
couvercle de la centrale porte-fusibles
compartiment moteur (pour la dépose
du couvercle, consulter la description
du paragraphe « Centrale du
compartiment moteur »).
VERSIONS AVEC BOÎTE
DE VITESSES
AUTOMATIQUE
« ALFA TCT »
(pour les versions/marchés qui le
prévoient)
Les composants de la boîte de vitesses
Alfa TCT sont protégés par des
fusibles spécifiques. Pour l'éventuel
remplacement, s'adresser au Réseau
Après-Vente Alfa Romeo.ACCÈS AUX FUSIBLES
Les fusibles sont groupés dans trois
centrales logées dans le compartiment
moteur, sur la planche de bord et
dans le coffre.
Centrale du compartiment moteur
Elle est située à côté de la batterie
fig. 178 : pour accéder aux fusibles,
dévisser les vis A fig. 177 et enlever le
couvercle B.
Le numéro d'identification du
composant électrique correspondant à
chaque fusible est gravé à l'arrière du
couvercle.
Après avoir remplacé un fusible,
s'assurer d'avoir bien refermé
le couvercle B de la centrale des
fusibles.175
A0K0523
176
A0K0524
177
A0K0525
197

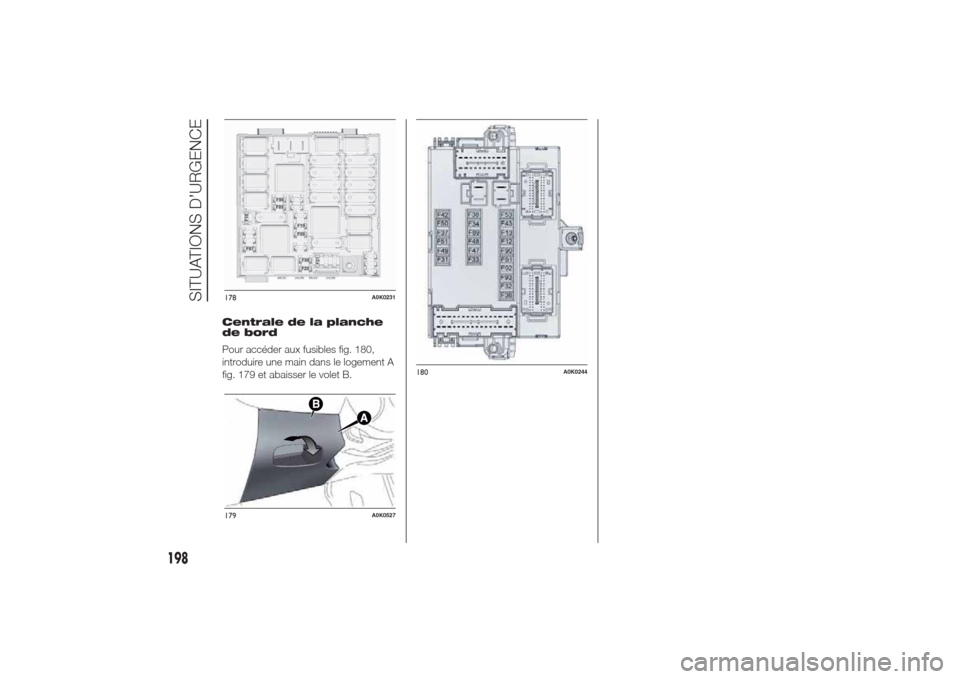

Centrale de la planche
de bord
Pour accéder aux fusibles fig. 180,
introduire une main dans le logement A
fig. 179 et abaisser le volet B.178
A0K0231
179
A0K0527
180
A0K0244
198
SITUATIONS D’URGENCE

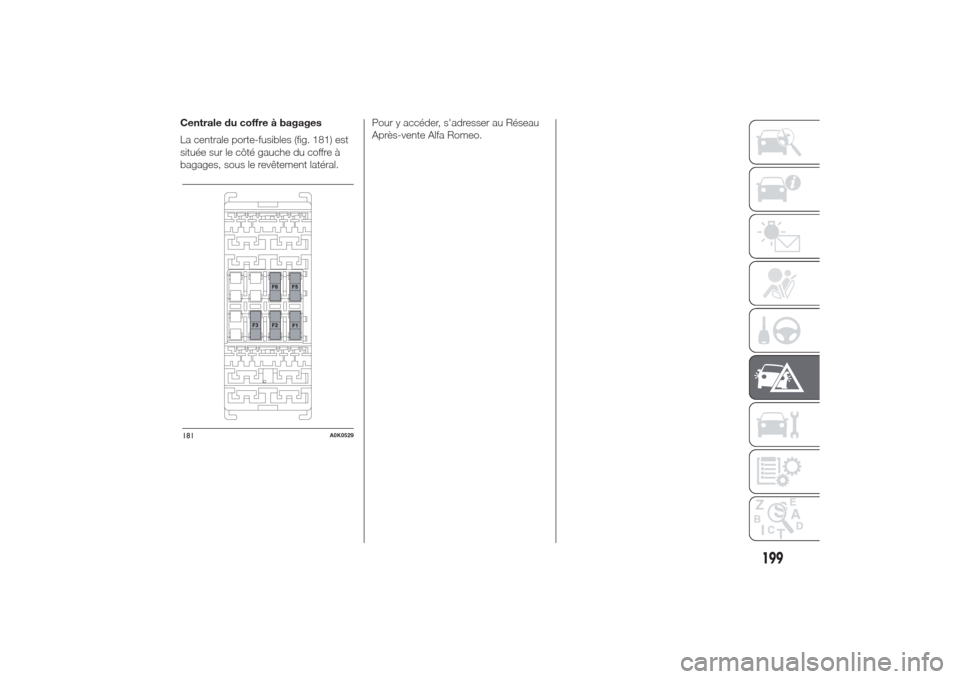

Centrale du coffre à bagages
La centrale porte-fusibles (fig. 181) est
située sur le côté gauche du coffre à
bagages, sous le revêtement latéral.Pour y accéder, s'adresser au Réseau
Après-vente Alfa Romeo.181
A0K0529
199

CENTRALE DU
COMPARTIMENT
MOTEUR
fig. 178DISPOSITIF PROTÉGÉ FUSIBLE AMPÉRAGEAlimentation de la pompe lave-phares F09 30
Avertisseur sonore F10 15
Compresseur du climatiseur F19 7,5
Lunette arrière dégivrante F20 30
Pompe à carburant F21 15
Allume-cigares/prise de courant F85 15
Prise de courant 12 V dans le coffre à bagages F86 15
Capteur IBS d'état de charge de la batterie pour le système Start&Stop F87 5
Dégivreurs rétroviseurs d'aile F88 7,5
200
SITUATIONS D’URGENCE

CENTRALE DE LA
PLANCHE DE BORD
fig. 180DISPOSITIF PROTÉGÉ FUSIBLE AMPÉRAGEFeu de route droit F91 7,5
Feu de route gauche F90 7,5
Feu de croisement droit (versions avec phares halogènes) F12 7,5
Feu de croisement gauche (versions avec phares halogènes) F13 7,5
Feu de croisement droit (versions avec phares Bi-xénon) F12 15
Feu de croisement gauche (versions avec phares Bi-xénon) F13 15
Antibrouillard droit F93 7,5
Antibrouillard gauche F92 7,5
Plafonnier coffre à bagages/Plafonnier pare-soleil/Plafonnier boîte à gants/
Plafonnier avant et arrièreF32 10
Services diversF31 5
Lève-vitre électrique arrière (côté gauche) F33 20
Lève-vitre électrique arrière (côté droit) F34 20
+30F36 10
Services diversF37 7,5
Système de fermeture centralisée F38 20
Alimentation de l'Ordinateur de bord F42 5
Pompe bidirectionnelle lave-glace F43 20
201

DISPOSITIF PROTÉGÉ FUSIBLE AMPÉRAGELève-vitre électrique avant (côté conducteur) F47 20
Lève-vitre électrique avant (côté passager) F48 20
Services diversF49 5
Services diversF50 7,5
Services diversF51 5
+30F53 7,5
202
SITUATIONS D’URGENCE

CENTRALE DU COFFRE À
BAGAGES
fig. 181DISPOSITIF PROTÉGÉ FUSIBLE AMPÉRAGEDéplacement siège avant côté gauche F1 15
Déplacement siège avant côté droit F2 15
Toit ouvrant électrique F3 15
Dispositifs de réglage lombaire F4 15
Chauffage des sièges avant F5 15
Amplificateur BOSE + Subwoofer F6 20
ATTENTION
29) Ne jamais remplacer un fusible grillé par des fils métalliques ou tout autre matériel de récupération.
30) S'il faut effectuer un lavage du compartiment moteur, veiller à ne pas diriger le jet d'eau directement sur la centrale
des fusibles ou sur les moteurs d'essuie-glace.
203

ATTENTION
129) Si le fusible grille à nouveau, s'adresser au Réseau Après-vente Alfa Romeo.
130) Ne jamais remplacer un fusible par un autre ayant un ampérage supérieur ; DANGER D'INCENDIE.
131) Si un fusible général de protection (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE) intervient , s'adresser au Réseau
Après-vente Alfa Romeo.
132) Avant de remplacer un fusible, s'assurer que la clé de contact est extraite et que tous les dispositifs électriques
sont éteints et/ou débranchés.
133) Si un fusible général de protection des systèmes de sécurité (système airbag, système de freinage), des systèmes
motopropulseur (système moteur, système boîte de vitesses) ou du système de direction se déclenche, s'adresser au
Réseau Après-vente Alfa Romeo.
204
SITUATIONS D’URGENCE

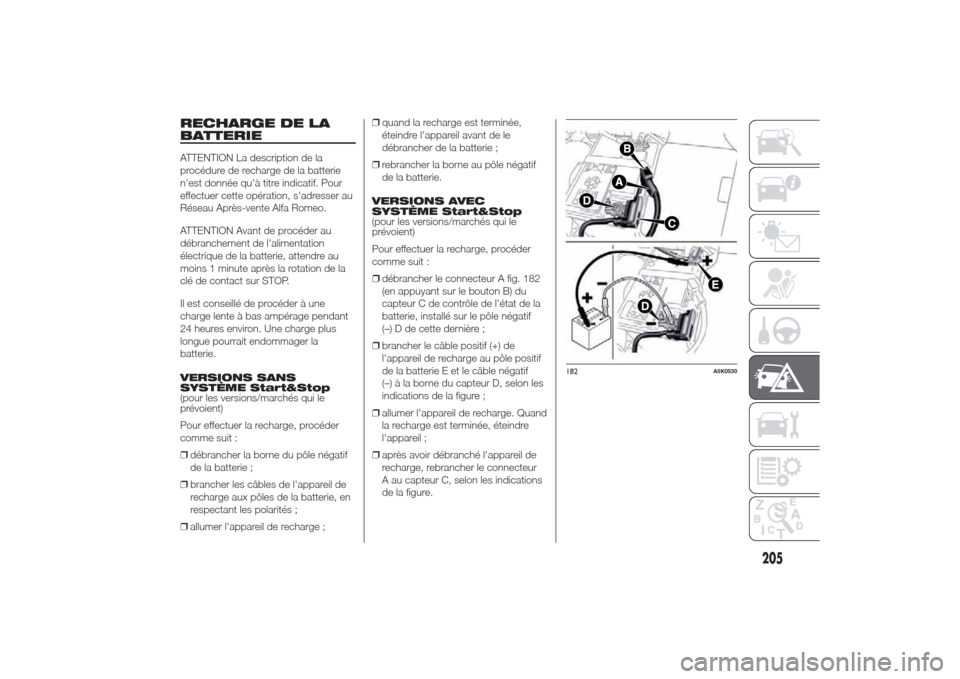

RECHARGE DE LA
BATTERIEATTENTION La description de la
procédure de recharge de la batterie
n'est donnée qu'à titre indicatif. Pour
effectuer cette opération, s'adresser au
Réseau Après-vente Alfa Romeo.
ATTENTION Avant de procéder au
débranchement de l'alimentation
électrique de la batterie, attendre au
moins 1 minute après la rotation de la
clé de contact sur STOP.
Il est conseillé de procéder à une
charge lente à bas ampérage pendant
24 heures environ. Une charge plus
longue pourrait endommager la
batterie.
VERSIONS SANS
SYSTÈME Start&Stop
(pour les versions/marchés qui le
prévoient)
Pour effectuer la recharge, procéder
comme suit :
❒débrancher la borne du pôle négatif
de la batterie ;
❒brancher les câbles de l'appareil de
recharge aux pôles de la batterie, en
respectant les polarités ;
❒allumer l'appareil de recharge ;❒quand la recharge est terminée,
éteindre l'appareil avant de le
débrancher de la batterie ;
❒rebrancher la borne au pôle négatif
de la batterie.
VERSIONS AVEC
SYSTÈME Start&Stop
(pour les versions/marchés qui le
prévoient)
Pour effectuer la recharge, procéder
comme suit :
❒débrancher le connecteur A fig. 182
(en appuyant sur le bouton B) du
capteur C de contrôle de l'état de la
batterie, installé sur le pôle négatif
(–) D de cette dernière ;
❒brancher le câble positif (+) de
l'appareil de recharge au pôle positif
de la batterie E et le câble négatif
(–) à la borne du capteur D, selon les
indications de la figure ;
❒allumer l'appareil de recharge. Quand
la recharge est terminée, éteindre
l'appareil ;
❒après avoir débranché l'appareil de
recharge, rebrancher le connecteur
A au capteur C, selon les indications
de la figure.
182
A0K0530
205

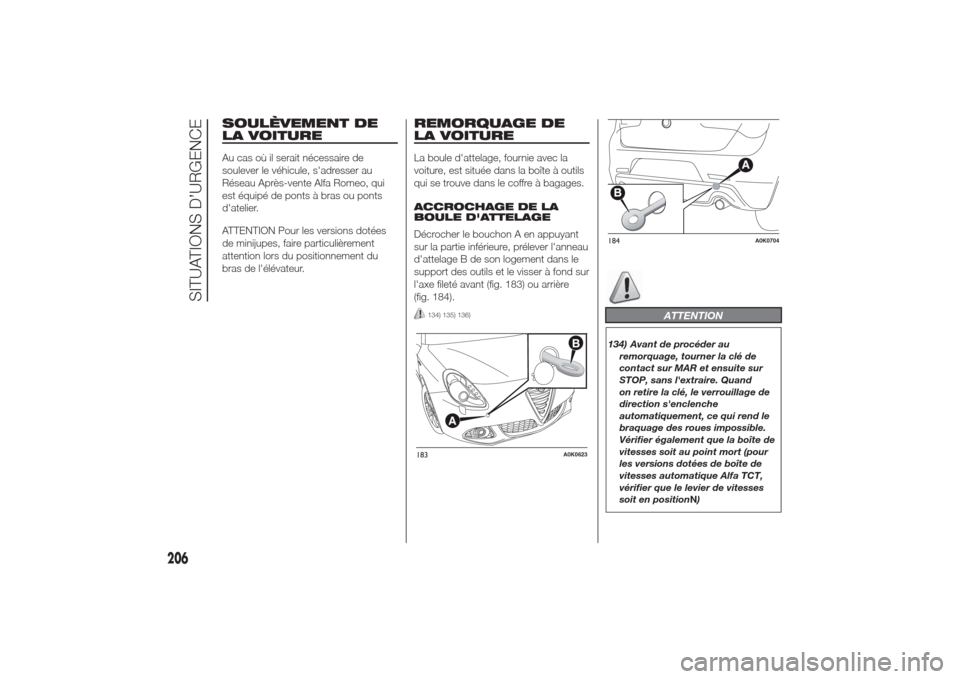

SOULÈVEMENT DE
LA VOITUREAu cas où il serait nécessaire de
soulever le véhicule, s'adresser au
Réseau Après-vente Alfa Romeo, qui
est équipé de ponts à bras ou ponts
d'atelier.
ATTENTION Pour les versions dotées
de minijupes, faire particulièrement
attention lors du positionnement du
bras de l'élévateur.
REMORQUAGE DE
LA VOITURELa boule d'attelage, fournie avec la
voiture, est située dans la boîte à outils
qui se trouve dans le coffre à bagages.
ACCROCHAGE DE LA
BOULE D'ATTELAGE
Décrocher le bouchon A en appuyant
sur la partie inférieure, prélever l'anneau
d'attelage B de son logement dans le
support des outils et le visser à fond sur
l'axe fileté avant (fig. 183) ou arrière
(fig. 184).
134) 135) 136)
ATTENTION
134) Avant de procéder au
remorquage, tourner la clé de
contact sur MAR et ensuite sur
STOP, sans l'extraire. Quand
on retire la clé, le verrouillage de
direction s'enclenche
automatiquement, ce qui rend le
braquage des roues impossible.
Vérifier également que la boîte de
vitesses soit au point mort (pour
les versions dotées de boîte de
vitesses automatique Alfa TCT,
vérifier que le levier de vitesses
soit en positionN)
183
A0K0623
184
A0K0704
206
