Z dôvodu vyššieho napájacieho napätia musí prípadnú
výmenu plynovej výbojky (Bi-Xenon) uskutočniť iba
špecializovaný pracovník: nebezpečenstvo smrti!
Obráťte sa na autorizované servisy Alfa Romeo.

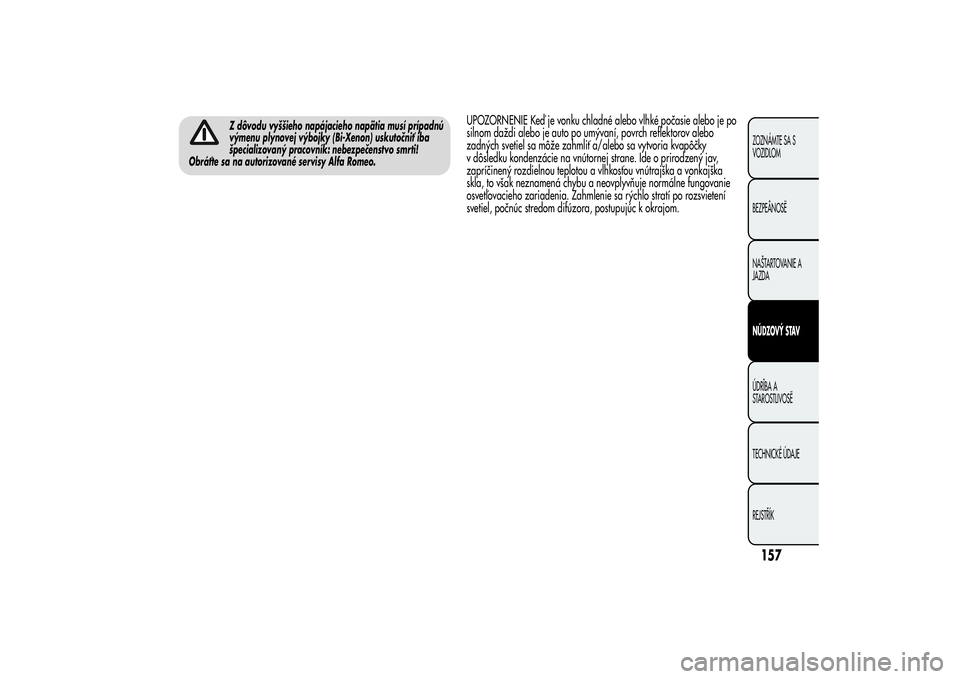

UPOZORNENIE Keď je vonku chladné alebo vlhké počasie alebo je po
silnom daždi alebo je auto po umývaní, povrch reflektorov alebo
zadných svetiel sa môže zahmliť a/alebo sa vytvoria kvapôčky
v dôsledku kondenzácie na vnútornej strane. Ide o prirodzený jav,
zapríčinený rozdielnou teplotou a vlhkosťou vnútrajška a vonkajška
skla, to však neznamená chybu a neovplyvňuje normálne fungovanie
osvetľovacieho zariadenia. Zahmlenie sa rýchlo stratí po rozsvietení
svetiel, počnúc stredom difúzora, postupujúc k okrajom.
157ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDANÚDZOVÝ STAVÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

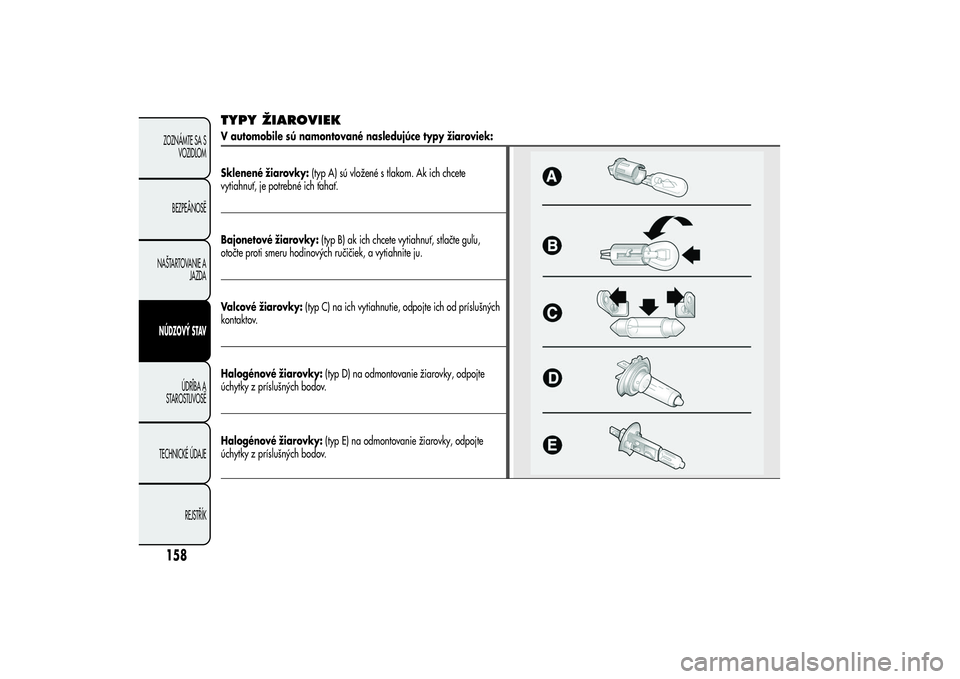

TYPY ŽIAROVIEKV automobile sú namontované nasledujúce typy žiaroviek:
Sklenené žiarovky:(typ A) sú vložené s tlakom. Ak ich chcete
vytiahnuť, je potrebné ich ťahať.Bajonetové žiarovky:(typ B) ak ich chcete vytiahnuť, stlačte guľu,
otočte proti smeru hodinových ručičiek, a vytiahnite ju.
Valcové žiarovky:(typ C) na ich vytiahnutie, odpojte ich od príslušných
kontaktov.
Halogénové žiarovky:(typ D) na odmontovanie žiarovky, odpojte
úchytky z príslušných bodov.
Halogénové žiarovky:(typ E) na odmontovanie žiarovky, odpojte
úchytky z príslušných bodov.
158ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDANÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

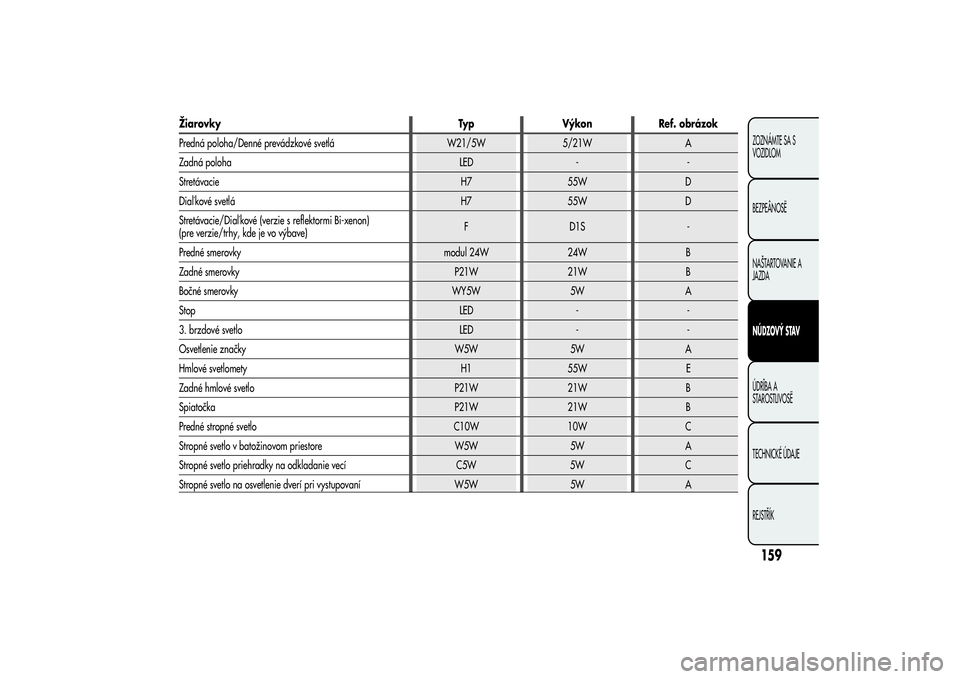

Žiarovky Typ Výkon Ref. obrázok
Predná poloha/Denné prevádzkové svetlá W21/5W 5/21W A
Zadná poloha LED - -
Stretávacie H7 55W D
Diaľ kové svetlá H7 55W D
Stretávacie/Diaľ kové (verzie s reflektormi Bi-xenon)
(pre verzie/trhy, kde je vo výbave)F D1S -
Predné smerovky modul 24W 24W B
Zadné smerovky P21W 21W B
Bočné smerovky WY5W 5W A
Stop LED - -
3. brzdové svetlo LED - -
Osvetlenie značky W5W 5W A
Hmlové svetlomety H1 55W E
Zadné hmlové svetlo P21W 21W B
Spiatočka P21W 21W B
Predné stropné svetlo C10W 10W C
Stropné svetlo v batožinovom priestore W5W 5W A
Stropné svetlo priehradky na odkladanie vecí C5W 5W C
Stropné svetlo na osvetlenie dverí pri vystupovaní W5W 5W A
159ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDANÚDZOVÝ STAVÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

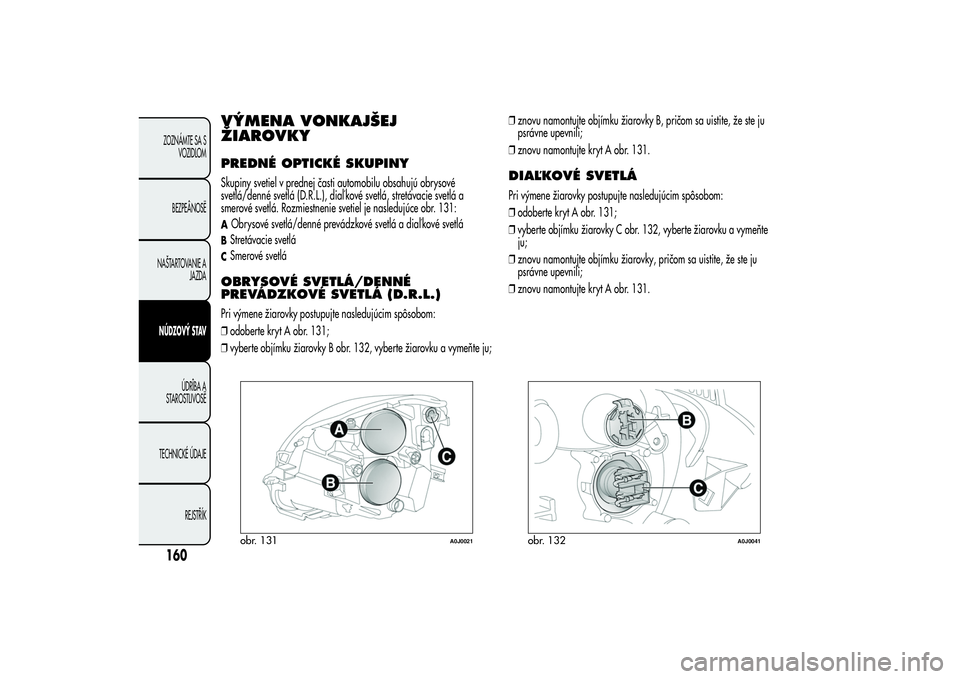

VÝMENA VONKAJŠEJ
ŽIAROVKYPREDNÉ OPTICKÉ SKUPINYSkupiny svetiel v prednej časti automobilu obsahujú obrysové
svetlá/denné svetlá (D.R.L.), diaľ kové svetlá, stretávacie svetlá a
smerové svetlá. Rozmiestnenie svetiel je nasledujúce obr. 131:AObrysové svetlá/denné prevádzkové svetlá a diaľ kové svetláBStretávacie svetláCSmerové svetláOBRYSOVÉ SVETLÁ/DENNÉ
PREVÁDZKOVÉ SVETLÁ (D.R.L.)Pri výmene žiarovky postupujte nasledujúcim spôsobom:
❒odoberte kryt A obr. 131;
❒vyberte objímku žiarovky B obr. 132, vyberte žiarovku a vymeňte ju;❒znovu namontujte objímku žiarovky B, pričom sa uistite, že ste ju
psrávne upevnili;
❒znovu namontujte kryt A obr. 131.
DIAĽKOVÉ SVETLÁPri výmene žiarovky postupujte nasledujúcim spôsobom:
❒odoberte kryt A obr. 131;
❒vyberte objímku žiarovky C obr. 132, vyberte žiarovku a vymeňte
ju;
❒znovu namontujte objímku žiarovky, pričom sa uistite, že ste ju
psrávne upevnili;
❒znovu namontujte kryt A obr. 131.
obr. 131
A0J0021
obr. 132
A0J0041
160ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDANÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

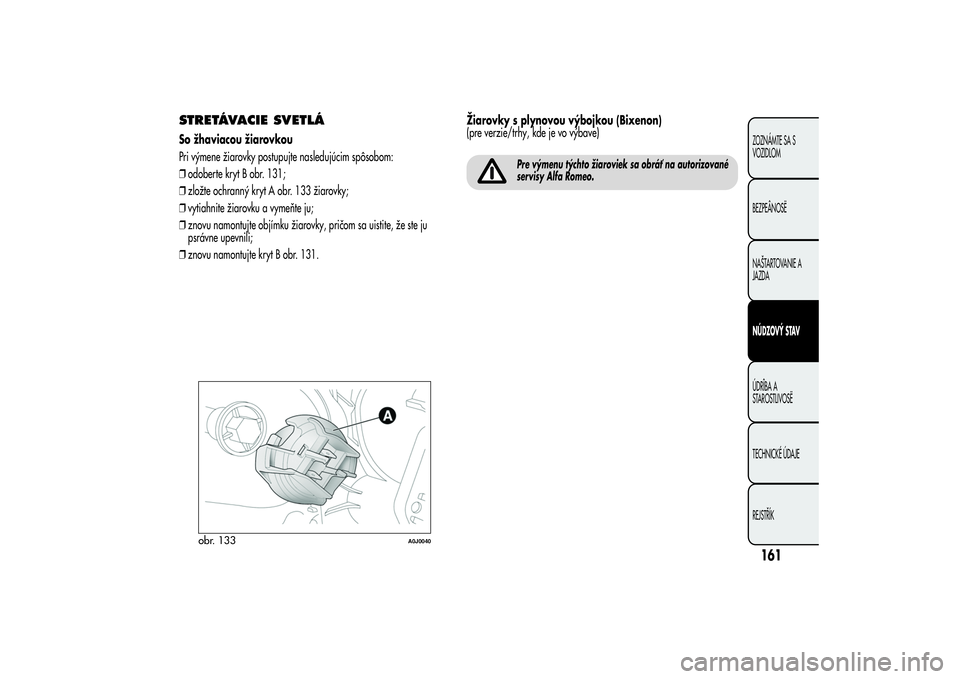

STRETÁVACIE SVETLÁSo žhaviacou žiarovkou
Pri výmene žiarovky postupujte nasledujúcim spôsobom:
❒odoberte kryt B obr. 131;
❒zložte ochranný kryt A obr. 133 žiarovky;
❒vytiahnite žiarovku a vymeňte ju;
❒znovu namontujte objímku žiarovky, pričom sa uistite, že ste ju
psrávne upevnili;
❒znovu namontujte kryt B obr. 131.Žiarovky s plynovou výbojkou (Bixenon)
(pre verzie/trhy, kde je vo výbave)
Pre výmenu týchto žiaroviek sa obráť na autorizované
servisy Alfa Romeo.
obr. 133
A0J0040
161ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDANÚDZOVÝ STAVÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

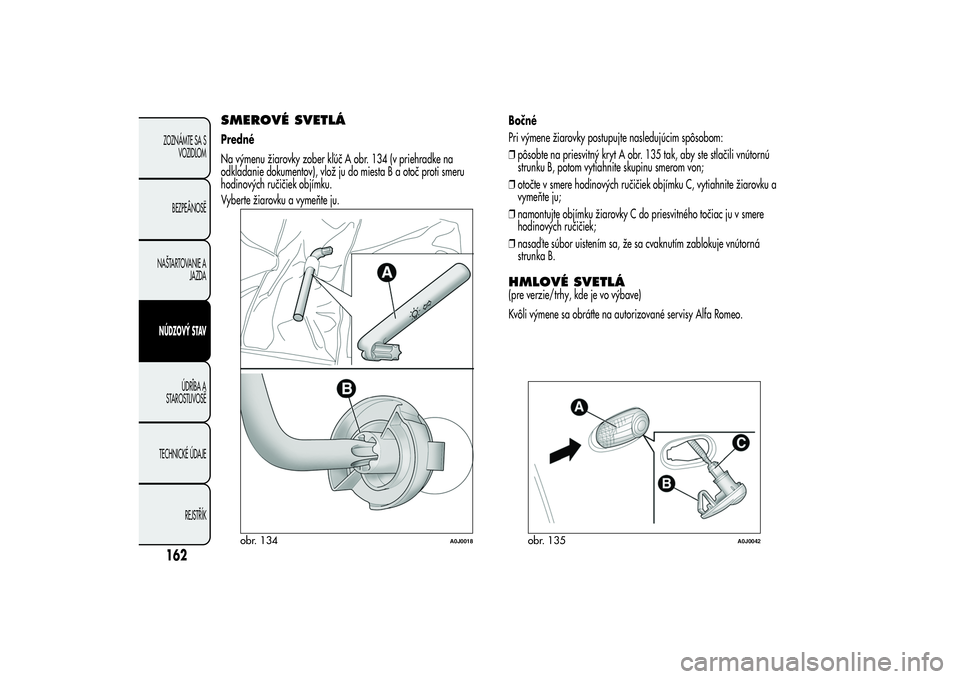

SMEROVÉ SVETLÁPredné
Na výmenu žiarovky zober kľúč A obr. 134 (v priehradke na
odkladanie dokumentov), vlož ju do miesta B a otoč proti smeru
hodinových ručičiek objímku.
Vyberte žiarovku a vymeňte ju.Bočné
Pri výmene žiarovky postupujte nasledujúcim spôsobom:
❒pôsobte na priesvitný kryt A obr. 135 tak, aby ste stlačili vnútornú
strunku B, potom vytiahnite skupinu smerom von;
❒otočte v smere hodinových ručičiek objímku C, vytiahnite žiarovku a
vymeňte ju;
❒namontujte objímku žiarovky C do priesvitného točiac ju v smere
hodinových ručičiek;
❒nasaď te súbor uistením sa, že sa cvaknutím zablokuje vnútorná
strunka B.
HMLOVÉ SVETLÁ(pre verzie/trhy, kde je vo výbave)
Kvôli výmene sa obráťte na autorizované servisy Alfa Romeo.
obr. 134
A0J0018
obr. 135
A0J0042
162ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDANÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

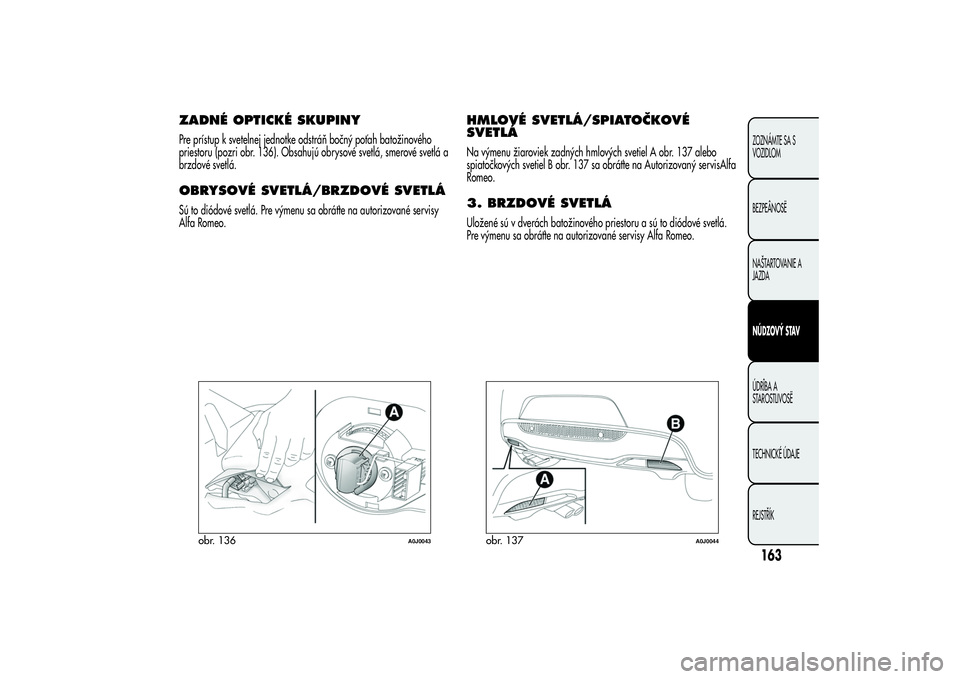

ZADNÉ OPTICKÉ SKUPINYPre prístup k svetelnej jednotke odstráň bočný poťah batožinového
priestoru (pozri obr. 136). Obsahujú obrysové svetlá, smerové svetlá a
brzdové svetlá.OBRYSOVÉ SVETLÁ/BRZDOVÉ SVETLÁSú to diódové svetlá. Pre výmenu sa obráťte na autorizované servisy
Alfa Romeo.
HMLOVÉ SVETLÁ/SPIATOČKOVÉ
SVETLÁNa výmenu žiaroviek zadných hmlových svetiel A obr. 137 alebo
spiatočkových svetiel B obr. 137 sa obráťte na Autorizovaný servisAlfa
Romeo.3. BRZDOVÉ SVETLÁUložené sú v dverách batožinového priestoru a sú to diódové svetlá.
Pre výmenu sa obráťte na autorizované servisy Alfa Romeo.
obr. 136
A0J0043
obr. 137
A0J0044
163ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDANÚDZOVÝ STAVÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

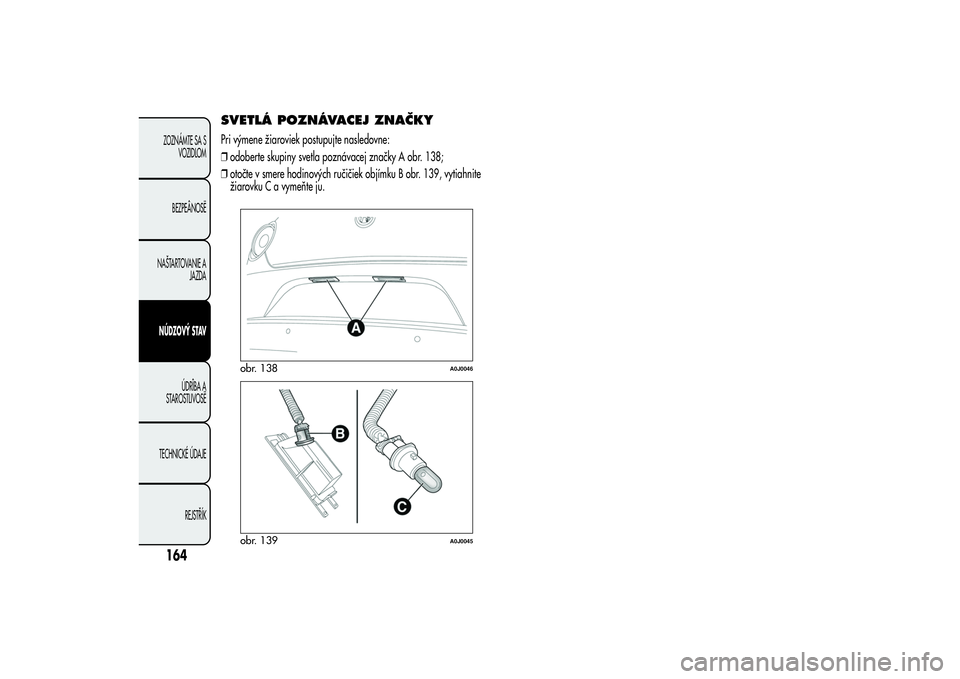

SVETLÁ POZNÁVACEJ ZNAČKYPri výmene žiaroviek postupujte nasledovne:
❒odoberte skupiny svetla poznávacej značky A obr. 138;
❒otočte v smere hodinových ručičiek objímku B obr. 139, vytiahnite
žiarovku C a vymeňte ju.
obr. 138
A0J0046
obr. 139
A0J0045
164ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDANÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

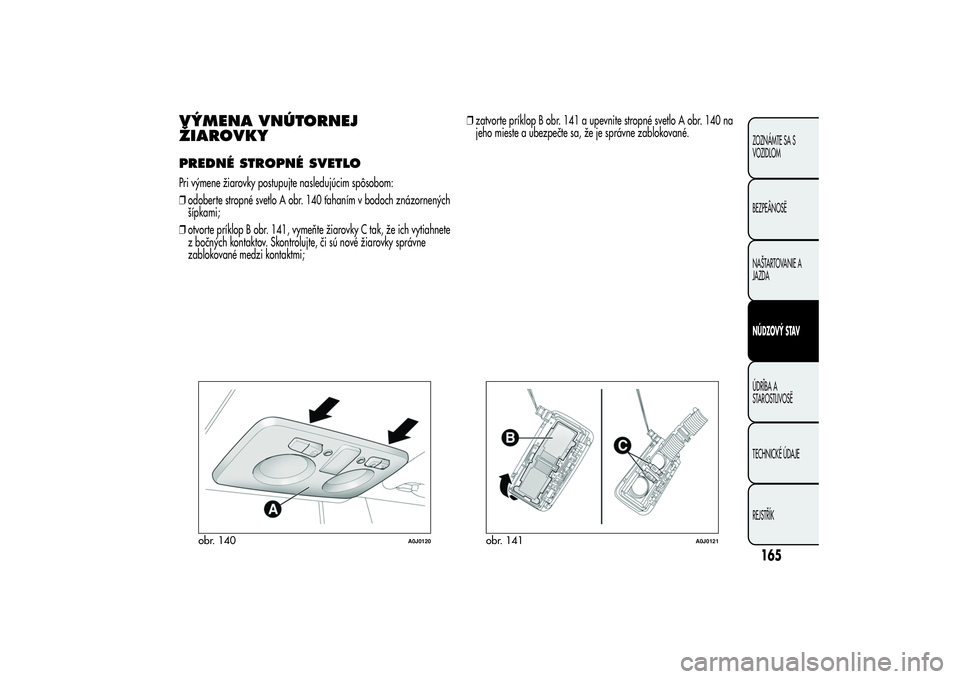

VÝMENA VNÚTORNEJ
ŽIAROVKYPREDNÉ STROPNÉ SVETLOPri výmene žiarovky postupujte nasledujúcim spôsobom:
❒odoberte stropné svetlo A obr. 140 ťahaním v bodoch znázornených
šípkami;
❒otvorte príklop B obr. 141, vymeňte žiarovky C tak, že ich vytiahnete
z bočných kontaktov. Skontrolujte, či sú nové žiarovky správne
zablokované medzi kontaktmi;❒zatvorte príklop B obr. 141 a upevnite stropné svetlo A obr. 140 na
jeho mieste a ubezpečte sa, že je správne zablokované.
obr. 140
A0J0120
obr. 141
A0J0121
165ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDANÚDZOVÝ STAVÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

STROPNÉ OSVETLENIE BATOŽINOVÉHO
PRIESTORUPri výmene žiarovky postupujte nasledujúcim spôsobom:
❒otvorte batožinový priestor a vyberte stropné svetlo A obr. 142
zatlačením v bode, ktorý ukazuje šípka;
❒otvorte kryt B obr. 143 a vymeňte žiarovku;
❒zatvorte kryt B na rozptyľovacom tienidle;
❒namontujte stropné svetlo A obr. 142 nasadením ho do správnej
pozície najskôr z jednej strany a potom zatlačte na druhú stranu,
kým nezačujete cvaknutie zablokovania.STROPNÉ SVETLO NAD PRIEHRADKOU
NA ODKLADANIE VECÍPri výmene žiarovky postupujte nasledujúcim spôsobom:
❒otvorte priehradku na odkladanie vecí a vyberte stropné svetlo A
obr. 144;❒nahraď te žiarovku B uvoľnením od bočných kontaktov a uistite sa,
že nová žiarovka vykazuje správne blokovanie medzi samotnými
kontaktami.
obr. 142
A0J0119
obr. 143
A0J0118
obr. 144
A0J0122
166ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDANÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
