BMW 4 SERIES GRAN COUPE 2016 Manual do condutor (in Portuguese)

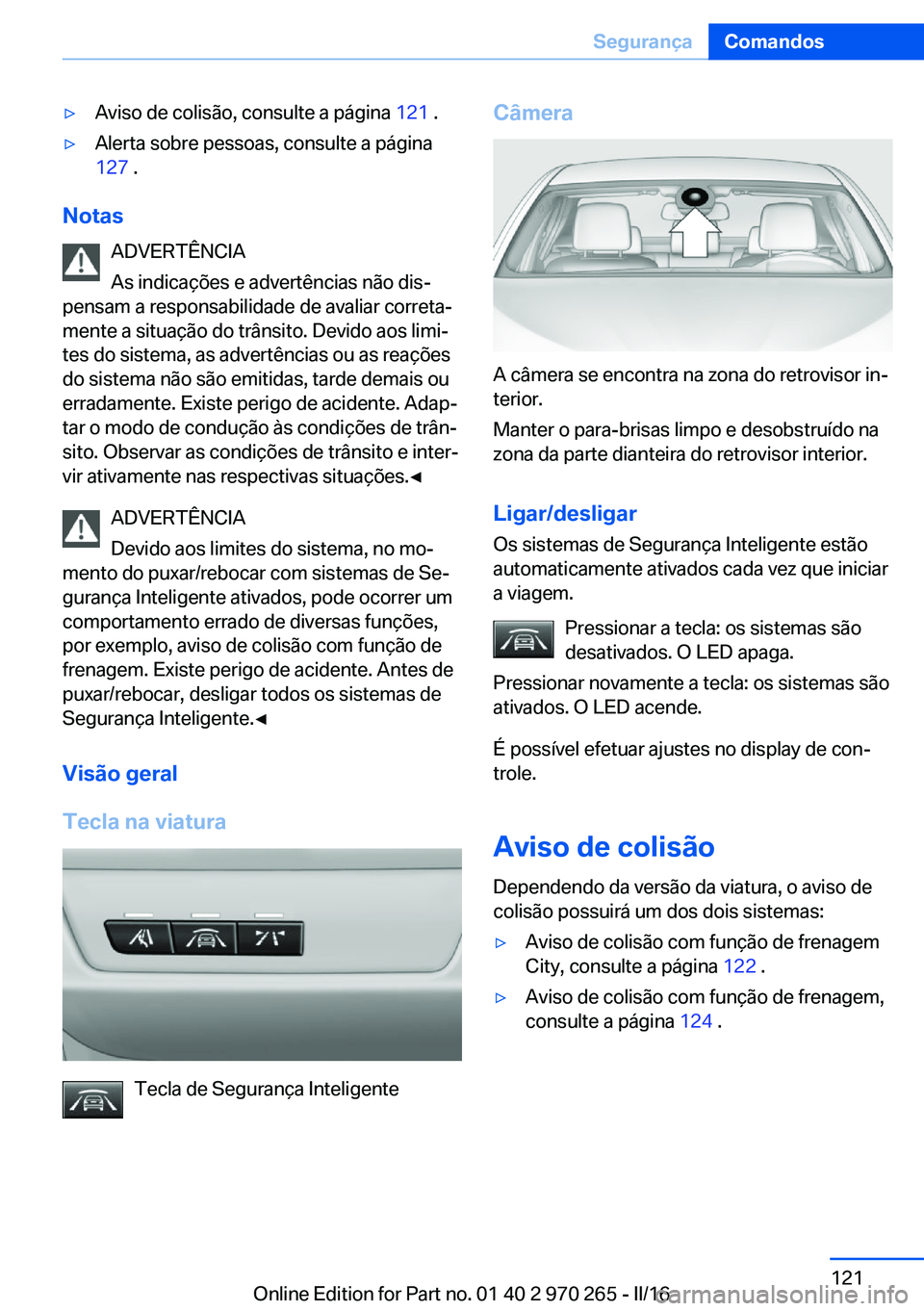

▷Aviso de colisão, consulte a página 121 .▷Alerta sobre pessoas, consulte a página
127 .
Notas
ADVERTÊNCIA
As indicações e advertências não dis‐
pensam a responsabilidade de avaliar correta‐
mente a situação do trânsito. Devido aos limi‐
tes do sistema, as advertências ou as reações
do sistema não são emitidas, tarde demais ou
erradamente. Existe perigo de acidente. Adap‐
tar o modo de condução às condições de trân‐
sito. Observar as condições de trânsito e inter‐
vir ativamente nas respectivas situações.◀
ADVERTÊNCIA
Devido aos limites do sistema, no mo‐
mento do puxar/rebocar com sistemas de Se‐
gurança Inteligente ativados, pode ocorrer um
comportamento errado de diversas funções,
por exemplo, aviso de colisão com função de
frenagem. Existe perigo de acidente. Antes de
puxar/rebocar, desligar todos os sistemas de
Segurança Inteligente.◀
Visão geral
Tecla na viatura
Tecla de Segurança Inteligente
Câmera
A câmera se encontra na zona do retrovisor in‐
terior.
Manter o para-brisas limpo e desobstruído na
zona da parte dianteira do retrovisor interior.
Ligar/desligar Os sistemas de Segurança Inteligente estão
automaticamente ativados cada vez que iniciar
a viagem.
Pressionar a tecla: os sistemas são
desativados. O LED apaga.
Pressionar novamente a tecla: os sistemas são
ativados. O LED acende.
É possível efetuar ajustes no display de con‐
trole.
Aviso de colisão Dependendo da versão da viatura, o aviso de
colisão possuirá um dos dois sistemas:
▷Aviso de colisão com função de frenagem
City, consulte a página 122 .▷Aviso de colisão com função de frenagem,
consulte a página 124 .Seite 121SegurançaComandos121
Online Edition for Part no. 01 40 2 970 265 - II/16

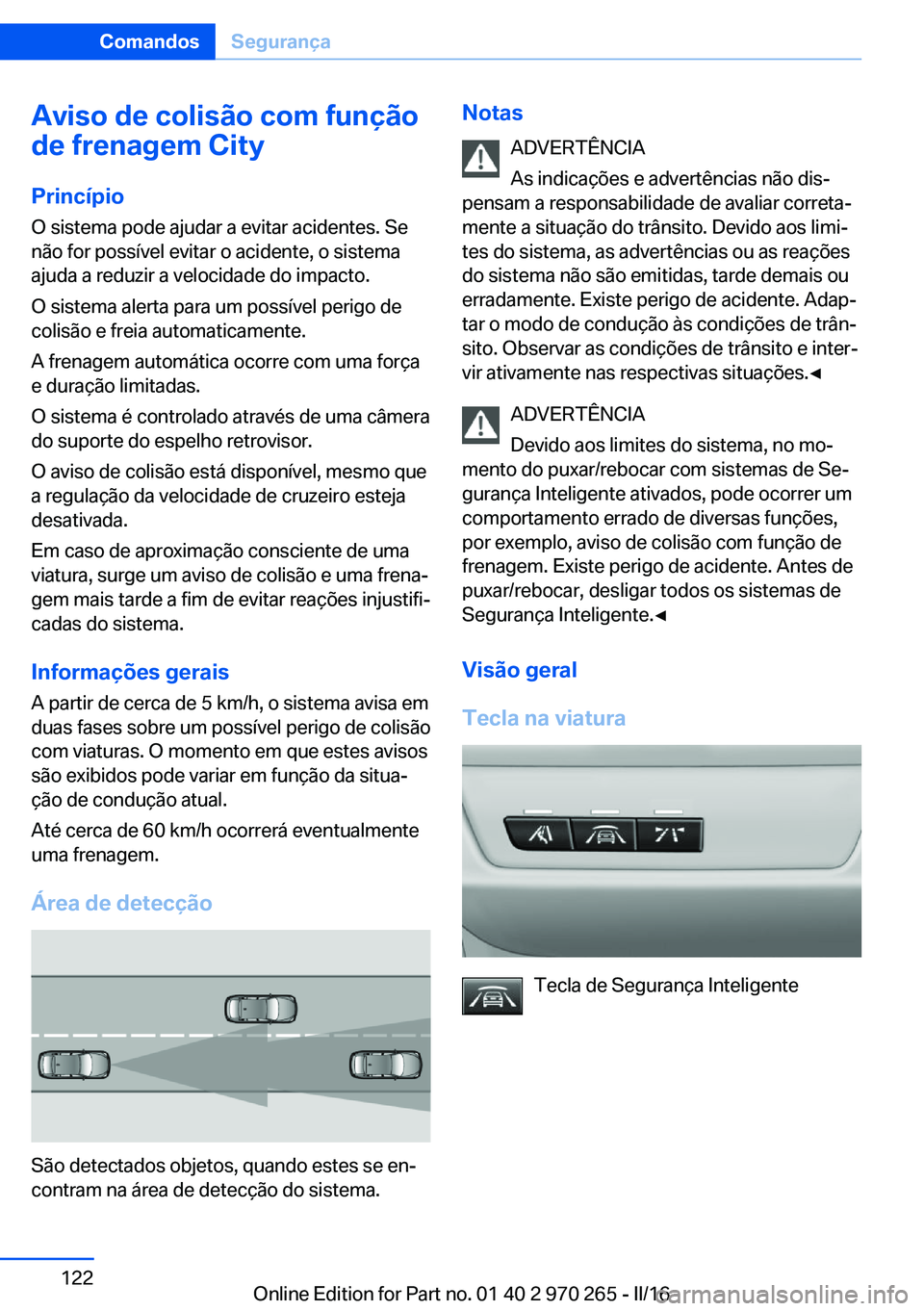

Aviso de colisão com função
de frenagem City
Princípio O sistema pode ajudar a evitar acidentes. Se
não for possível evitar o acidente, o sistema
ajuda a reduzir a velocidade do impacto.
O sistema alerta para um possível perigo de
colisão e freia automaticamente.
A frenagem automática ocorre com uma força
e duração limitadas.
O sistema é controlado através de uma câmera
do suporte do espelho retrovisor.
O aviso de colisão está disponível, mesmo que
a regulação da velocidade de cruzeiro esteja
desativada.
Em caso de aproximação consciente de uma
viatura, surge um aviso de colisão e uma frena‐
gem mais tarde a fim de evitar reações injustifi‐
cadas do sistema.
Informações geraisA partir de cerca de 5 km/h, o sistema avisa em
duas fases sobre um possível perigo de colisão
com viaturas. O momento em que estes avisos
são exibidos pode variar em função da situa‐
ção de condução atual.
Até cerca de 60 km/h ocorrerá eventualmente
uma frenagem.
Área de detecção
São detectados objetos, quando estes se en‐
contram na área de detecção do sistema.
Notas
ADVERTÊNCIA
As indicações e advertências não dis‐
pensam a responsabilidade de avaliar correta‐
mente a situação do trânsito. Devido aos limi‐
tes do sistema, as advertências ou as reações
do sistema não são emitidas, tarde demais ou
erradamente. Existe perigo de acidente. Adap‐
tar o modo de condução às condições de trân‐
sito. Observar as condições de trânsito e inter‐
vir ativamente nas respectivas situações.◀
ADVERTÊNCIA
Devido aos limites do sistema, no mo‐
mento do puxar/rebocar com sistemas de Se‐
gurança Inteligente ativados, pode ocorrer um
comportamento errado de diversas funções,
por exemplo, aviso de colisão com função de
frenagem. Existe perigo de acidente. Antes de
puxar/rebocar, desligar todos os sistemas de
Segurança Inteligente.◀
Visão geral
Tecla na viatura
Tecla de Segurança Inteligente
Seite 122ComandosSegurança122
Online Edition for Part no. 01 40 2 970 265 - II/16

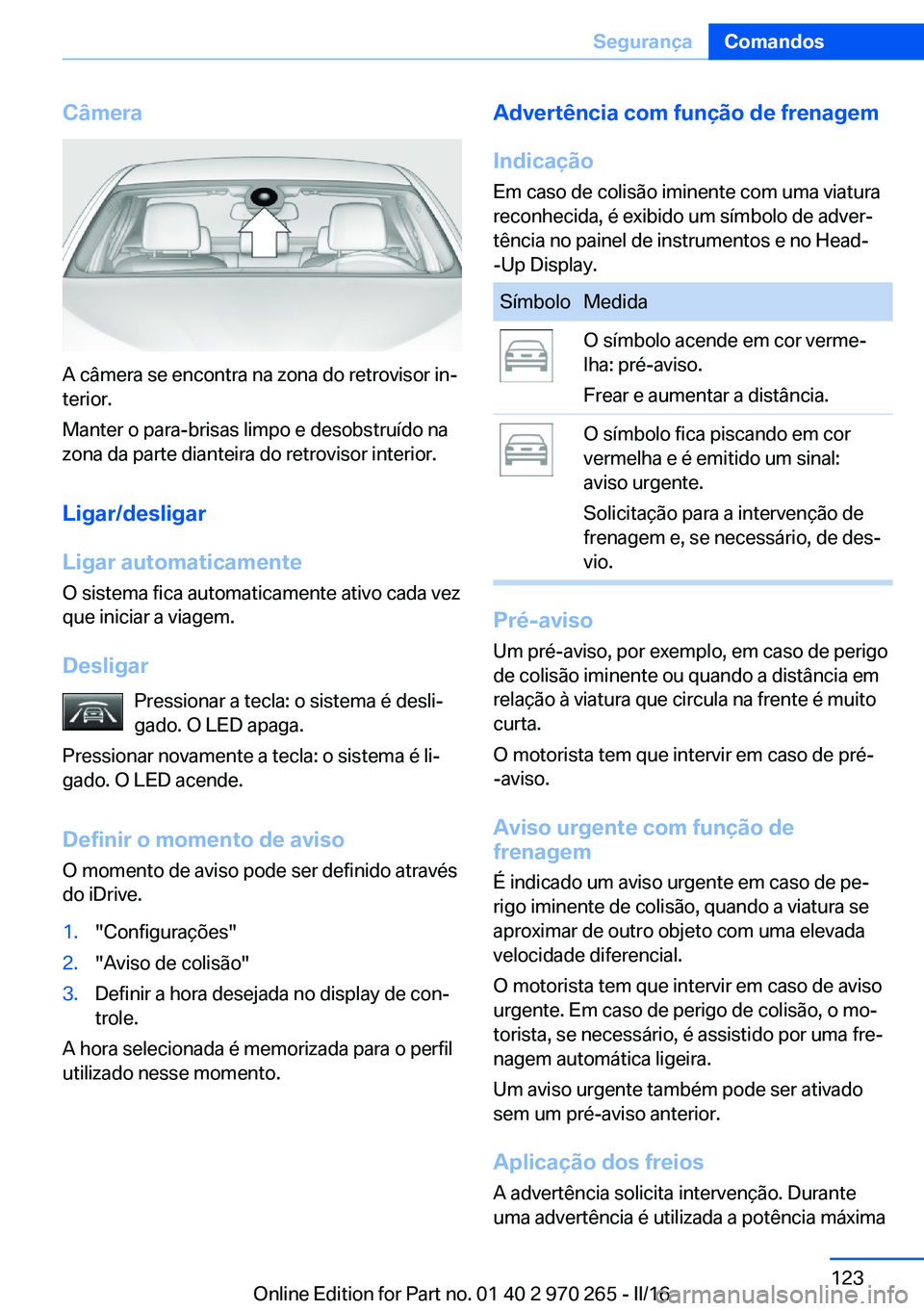

Câmera
A câmera se encontra na zona do retrovisor in‐
terior.
Manter o para-brisas limpo e desobstruído na
zona da parte dianteira do retrovisor interior.
Ligar/desligar
Ligar automaticamente O sistema fica automaticamente ativo cada vez
que iniciar a viagem.
Desligar Pressionar a tecla: o sistema é desli‐
gado. O LED apaga.
Pressionar novamente a tecla: o sistema é li‐
gado. O LED acende.
Definir o momento de aviso O momento de aviso pode ser definido através
do iDrive.
1."Configurações"2."Aviso de colisão"3.Definir a hora desejada no display de con‐
trole.
A hora selecionada é memorizada para o perfil
utilizado nesse momento.
Advertência com função de frenagem
Indicação Em caso de colisão iminente com uma viatura
reconhecida, é exibido um símbolo de adver‐
tência no painel de instrumentos e no Head-
-Up Display.SímboloMedidaO símbolo acende em cor verme‐
lha: pré-aviso.
Frear e aumentar a distância.O símbolo fica piscando em cor
vermelha e é emitido um sinal:
aviso urgente.
Solicitação para a intervenção de
frenagem e, se necessário, de des‐
vio.
Pré-aviso
Um pré-aviso, por exemplo, em caso de perigo
de colisão iminente ou quando a distância em
relação à viatura que circula na frente é muito
curta.
O motorista tem que intervir em caso de pré-
-aviso.
Aviso urgente com função de
frenagem
É indicado um aviso urgente em caso de pe‐
rigo iminente de colisão, quando a viatura se
aproximar de outro objeto com uma elevada
velocidade diferencial.
O motorista tem que intervir em caso de aviso
urgente. Em caso de perigo de colisão, o mo‐
torista, se necessário, é assistido por uma fre‐
nagem automática ligeira.
Um aviso urgente também pode ser ativado
sem um pré-aviso anterior.
Aplicação dos freios A advertência solicita intervenção. Durante
uma advertência é utilizada a potência máxima
Seite 123SegurançaComandos123
Online Edition for Part no. 01 40 2 970 265 - II/16

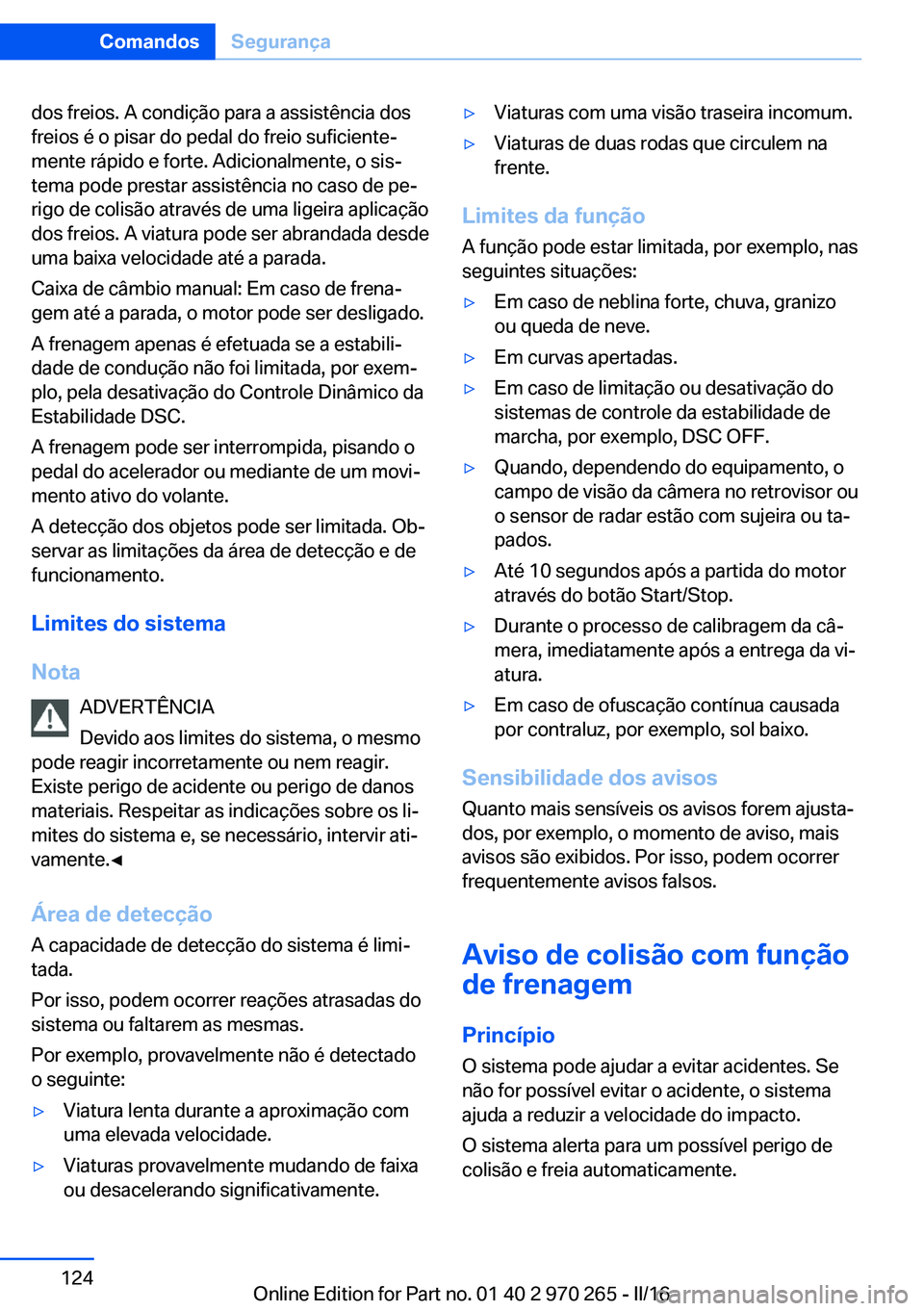

dos freios. A condição para a assistência dos
freios é o pisar do pedal do freio suficiente‐
mente rápido e forte. Adicionalmente, o sis‐
tema pode prestar assistência no caso de pe‐
rigo de colisão através de uma ligeira aplicação
dos freios. A viatura pode ser abrandada desde
uma baixa velocidade até a parada.
Caixa de câmbio manual: Em caso de frena‐
gem até a parada, o motor pode ser desligado.
A frenagem apenas é efetuada se a estabili‐
dade de condução não foi limitada, por exem‐
plo, pela desativação do Controle Dinâmico da
Estabilidade DSC.
A frenagem pode ser interrompida, pisando o
pedal do acelerador ou mediante de um movi‐
mento ativo do volante.
A detecção dos objetos pode ser limitada. Ob‐
servar as limitações da área de detecção e de
funcionamento.
Limites do sistema
Nota ADVERTÊNCIA
Devido aos limites do sistema, o mesmo
pode reagir incorretamente ou nem reagir.
Existe perigo de acidente ou perigo de danos materiais. Respeitar as indicações sobre os li‐mites do sistema e, se necessário, intervir ati‐
vamente.◀
Área de detecção A capacidade de detecção do sistema é limi‐
tada.
Por isso, podem ocorrer reações atrasadas do
sistema ou faltarem as mesmas.
Por exemplo, provavelmente não é detectado
o seguinte:▷Viatura lenta durante a aproximação com
uma elevada velocidade.▷Viaturas provavelmente mudando de faixa
ou desacelerando significativamente.▷Viaturas com uma visão traseira incomum.▷Viaturas de duas rodas que circulem na
frente.
Limites da função
A função pode estar limitada, por exemplo, nas
seguintes situações:
▷Em caso de neblina forte, chuva, granizo
ou queda de neve.▷Em curvas apertadas.▷Em caso de limitação ou desativação do
sistemas de controle da estabilidade de
marcha, por exemplo, DSC OFF.▷Quando, dependendo do equipamento, o
campo de visão da câmera no retrovisor ou
o sensor de radar estão com sujeira ou ta‐
pados.▷Até 10 segundos após a partida do motor
através do botão Start/Stop.▷Durante o processo de calibragem da câ‐
mera, imediatamente após a entrega da vi‐
atura.▷Em caso de ofuscação contínua causada
por contraluz, por exemplo, sol baixo.
Sensibilidade dos avisos
Quanto mais sensíveis os avisos forem ajusta‐
dos, por exemplo, o momento de aviso, mais
avisos são exibidos. Por isso, podem ocorrer
frequentemente avisos falsos.
Aviso de colisão com função de frenagem
Princípio
O sistema pode ajudar a evitar acidentes. Se
não for possível evitar o acidente, o sistema
ajuda a reduzir a velocidade do impacto.
O sistema alerta para um possível perigo de
colisão e freia automaticamente.
Seite 124ComandosSegurança124
Online Edition for Part no. 01 40 2 970 265 - II/16

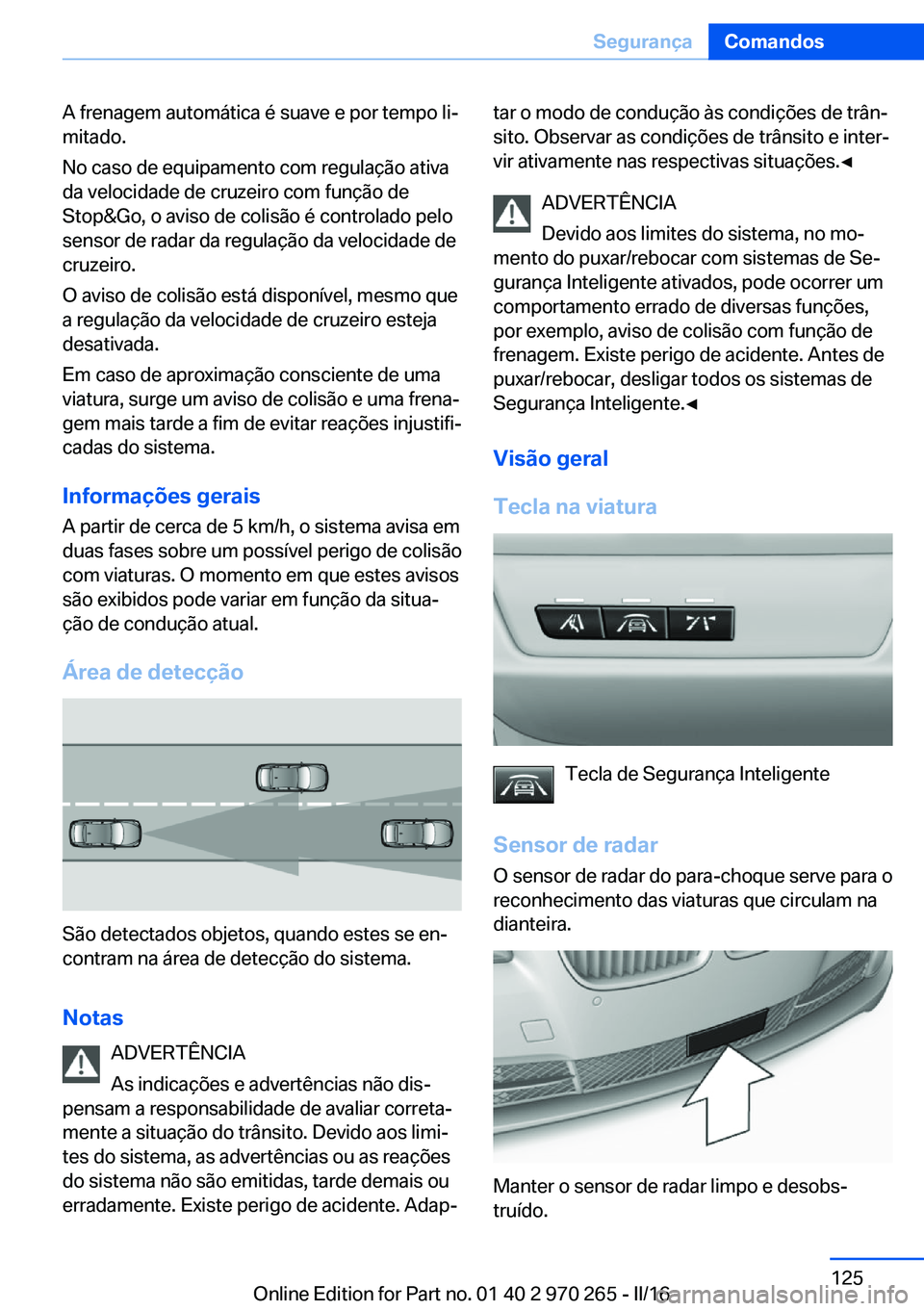

A frenagem automática é suave e por tempo li‐
mitado.
No caso de equipamento com regulação ativa
da velocidade de cruzeiro com função de
Stop&Go, o aviso de colisão é controlado pelo
sensor de radar da regulação da velocidade de
cruzeiro.
O aviso de colisão está disponível, mesmo que
a regulação da velocidade de cruzeiro esteja
desativada.
Em caso de aproximação consciente de uma
viatura, surge um aviso de colisão e uma frena‐
gem mais tarde a fim de evitar reações injustifi‐
cadas do sistema.
Informações geraisA partir de cerca de 5 km/h, o sistema avisa em
duas fases sobre um possível perigo de colisão
com viaturas. O momento em que estes avisos
são exibidos pode variar em função da situa‐
ção de condução atual.
Área de detecção
São detectados objetos, quando estes se en‐
contram na área de detecção do sistema.
Notas ADVERTÊNCIA
As indicações e advertências não dis‐
pensam a responsabilidade de avaliar correta‐
mente a situação do trânsito. Devido aos limi‐
tes do sistema, as advertências ou as reações
do sistema não são emitidas, tarde demais ou
erradamente. Existe perigo de acidente. Adap‐
tar o modo de condução às condições de trân‐
sito. Observar as condições de trânsito e inter‐
vir ativamente nas respectivas situações.◀
ADVERTÊNCIA
Devido aos limites do sistema, no mo‐
mento do puxar/rebocar com sistemas de Se‐
gurança Inteligente ativados, pode ocorrer um
comportamento errado de diversas funções,
por exemplo, aviso de colisão com função de
frenagem. Existe perigo de acidente. Antes de
puxar/rebocar, desligar todos os sistemas de
Segurança Inteligente.◀
Visão geral
Tecla na viatura
Tecla de Segurança Inteligente
Sensor de radar
O sensor de radar do para-choque serve para o
reconhecimento das viaturas que circulam na
dianteira.
Manter o sensor de radar limpo e desobs‐
truído.
Seite 125SegurançaComandos125
Online Edition for Part no. 01 40 2 970 265 - II/16

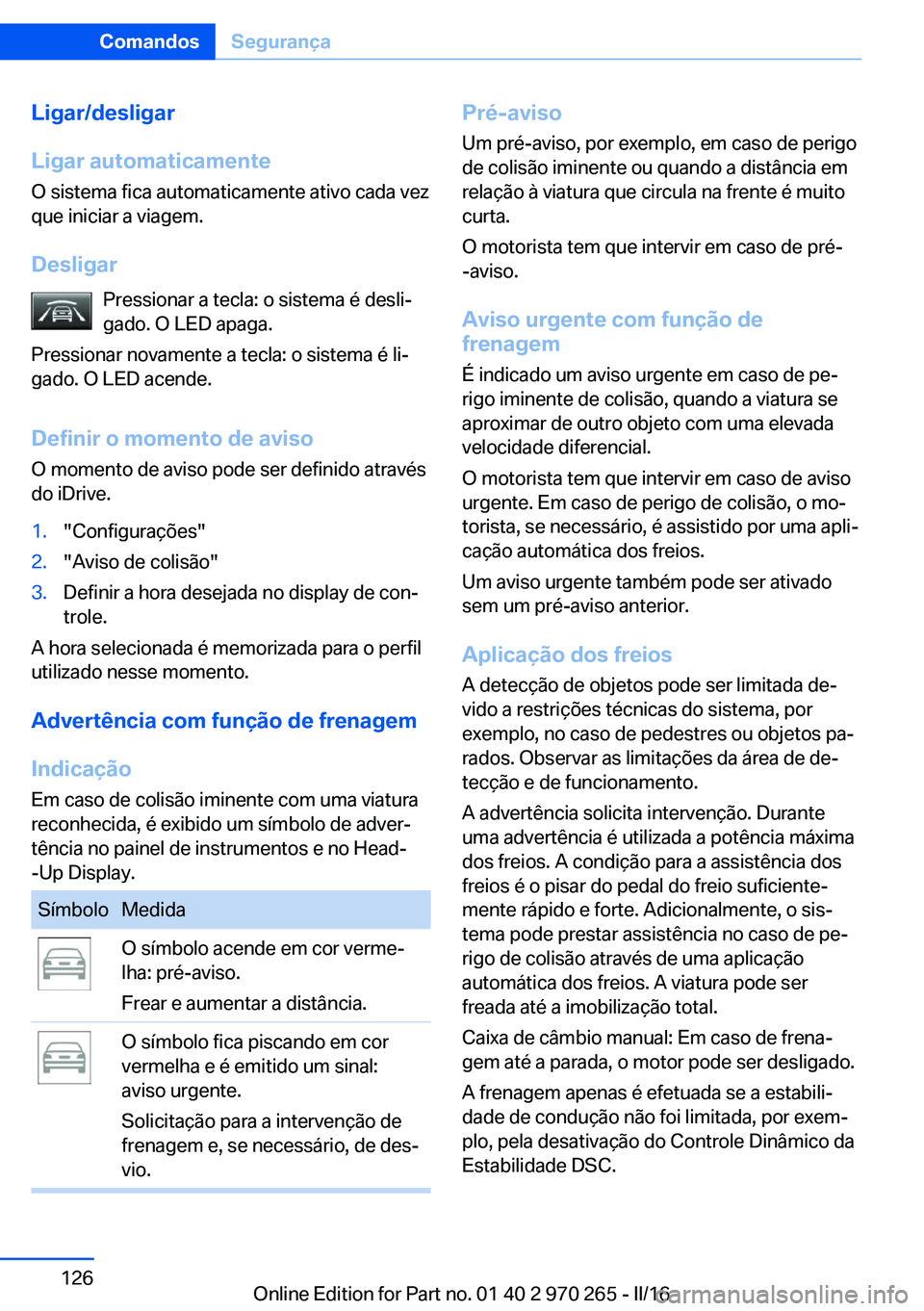

Ligar/desligar
Ligar automaticamente
O sistema fica automaticamente ativo cada vez
que iniciar a viagem.
Desligar Pressionar a tecla: o sistema é desli‐
gado. O LED apaga.
Pressionar novamente a tecla: o sistema é li‐
gado. O LED acende.
Definir o momento de aviso
O momento de aviso pode ser definido através
do iDrive.1."Configurações"2."Aviso de colisão"3.Definir a hora desejada no display de con‐
trole.
A hora selecionada é memorizada para o perfil
utilizado nesse momento.
Advertência com função de frenagem
Indicação Em caso de colisão iminente com uma viatura
reconhecida, é exibido um símbolo de adver‐
tência no painel de instrumentos e no Head-
-Up Display.
SímboloMedidaO símbolo acende em cor verme‐
lha: pré-aviso.
Frear e aumentar a distância.O símbolo fica piscando em cor
vermelha e é emitido um sinal:
aviso urgente.
Solicitação para a intervenção de
frenagem e, se necessário, de des‐
vio.Pré-aviso
Um pré-aviso, por exemplo, em caso de perigo
de colisão iminente ou quando a distância em
relação à viatura que circula na frente é muito
curta.
O motorista tem que intervir em caso de pré-
-aviso.
Aviso urgente com função de
frenagem
É indicado um aviso urgente em caso de pe‐
rigo iminente de colisão, quando a viatura se
aproximar de outro objeto com uma elevada
velocidade diferencial.
O motorista tem que intervir em caso de aviso
urgente. Em caso de perigo de colisão, o mo‐
torista, se necessário, é assistido por uma apli‐
cação automática dos freios.
Um aviso urgente também pode ser ativado
sem um pré-aviso anterior.
Aplicação dos freios A detecção de objetos pode ser limitada de‐
vido a restrições técnicas do sistema, por
exemplo, no caso de pedestres ou objetos pa‐
rados. Observar as limitações da área de de‐
tecção e de funcionamento.
A advertência solicita intervenção. Durante
uma advertência é utilizada a potência máxima
dos freios. A condição para a assistência dos
freios é o pisar do pedal do freio suficiente‐
mente rápido e forte. Adicionalmente, o sis‐
tema pode prestar assistência no caso de pe‐
rigo de colisão através de uma aplicação
automática dos freios. A viatura pode ser
freada até a imobilização total.
Caixa de câmbio manual: Em caso de frena‐
gem até a parada, o motor pode ser desligado.
A frenagem apenas é efetuada se a estabili‐
dade de condução não foi limitada, por exem‐
plo, pela desativação do Controle Dinâmico da
Estabilidade DSC.Seite 126ComandosSegurança126
Online Edition for Part no. 01 40 2 970 265 - II/16

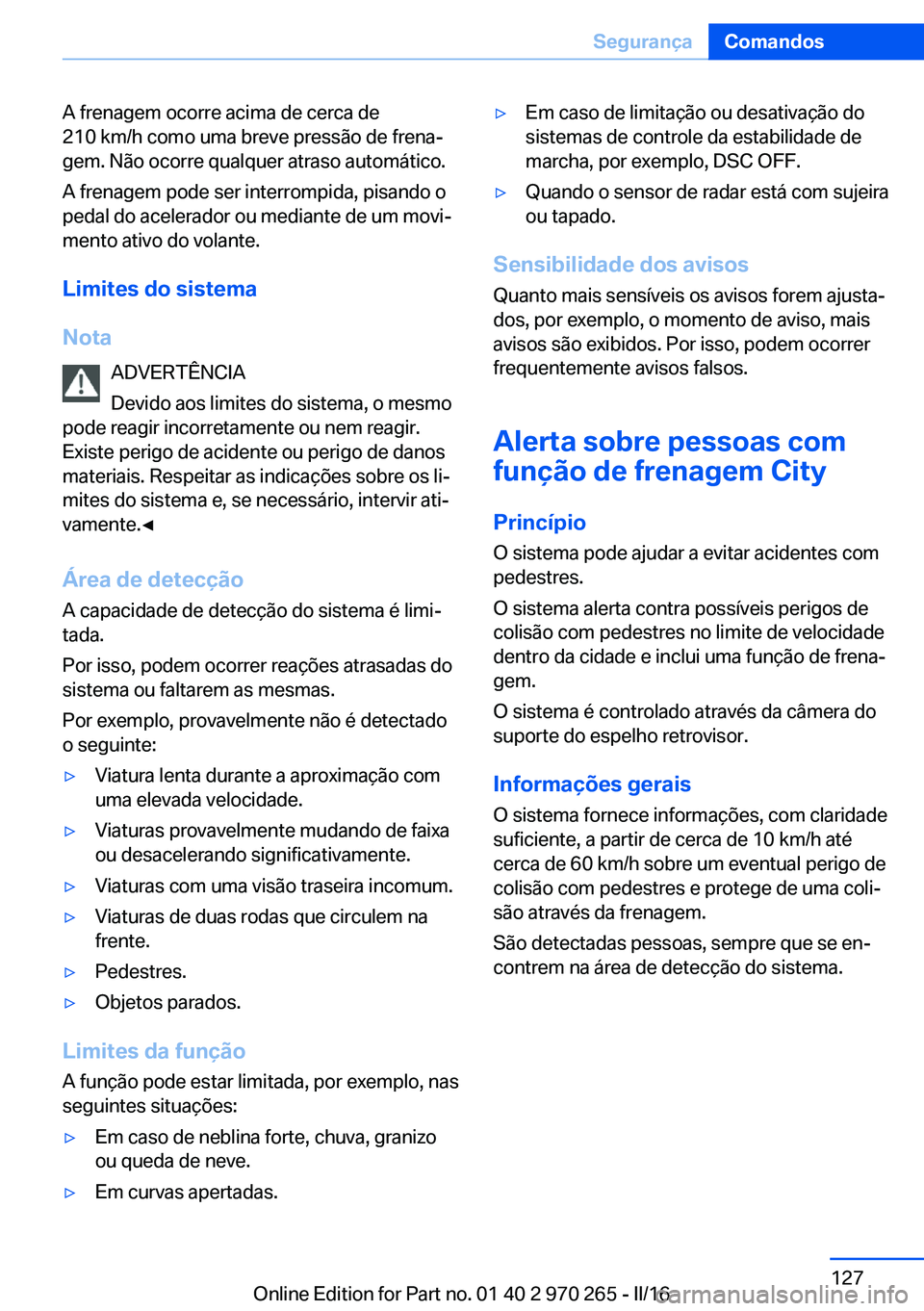

A frenagem ocorre acima de cerca de
210 km/h como uma breve pressão de frena‐
gem. Não ocorre qualquer atraso automático.
A frenagem pode ser interrompida, pisando o
pedal do acelerador ou mediante de um movi‐
mento ativo do volante.
Limites do sistema
Nota ADVERTÊNCIA
Devido aos limites do sistema, o mesmo
pode reagir incorretamente ou nem reagir.
Existe perigo de acidente ou perigo de danos
materiais. Respeitar as indicações sobre os li‐
mites do sistema e, se necessário, intervir ati‐
vamente.◀
Área de detecção A capacidade de detecção do sistema é limi‐
tada.
Por isso, podem ocorrer reações atrasadas do
sistema ou faltarem as mesmas.
Por exemplo, provavelmente não é detectado
o seguinte:▷Viatura lenta durante a aproximação com
uma elevada velocidade.▷Viaturas provavelmente mudando de faixa
ou desacelerando significativamente.▷Viaturas com uma visão traseira incomum.▷Viaturas de duas rodas que circulem na
frente.▷Pedestres.▷Objetos parados.
Limites da função
A função pode estar limitada, por exemplo, nas
seguintes situações:
▷Em caso de neblina forte, chuva, granizo
ou queda de neve.▷Em curvas apertadas.▷Em caso de limitação ou desativação do
sistemas de controle da estabilidade de
marcha, por exemplo, DSC OFF.▷Quando o sensor de radar está com sujeira
ou tapado.
Sensibilidade dos avisos
Quanto mais sensíveis os avisos forem ajusta‐
dos, por exemplo, o momento de aviso, mais
avisos são exibidos. Por isso, podem ocorrer
frequentemente avisos falsos.
Alerta sobre pessoas com função de frenagem City
Princípio
O sistema pode ajudar a evitar acidentes com
pedestres.
O sistema alerta contra possíveis perigos de
colisão com pedestres no limite de velocidade
dentro da cidade e inclui uma função de frena‐
gem.
O sistema é controlado através da câmera do
suporte do espelho retrovisor.
Informações gerais O sistema fornece informações, com claridade
suficiente, a partir de cerca de 10 km/h até
cerca de 60 km/h sobre um eventual perigo de
colisão com pedestres e protege de uma coli‐ são através da frenagem.
São detectadas pessoas, sempre que se en‐
contrem na área de detecção do sistema.
Seite 127SegurançaComandos127
Online Edition for Part no. 01 40 2 970 265 - II/16

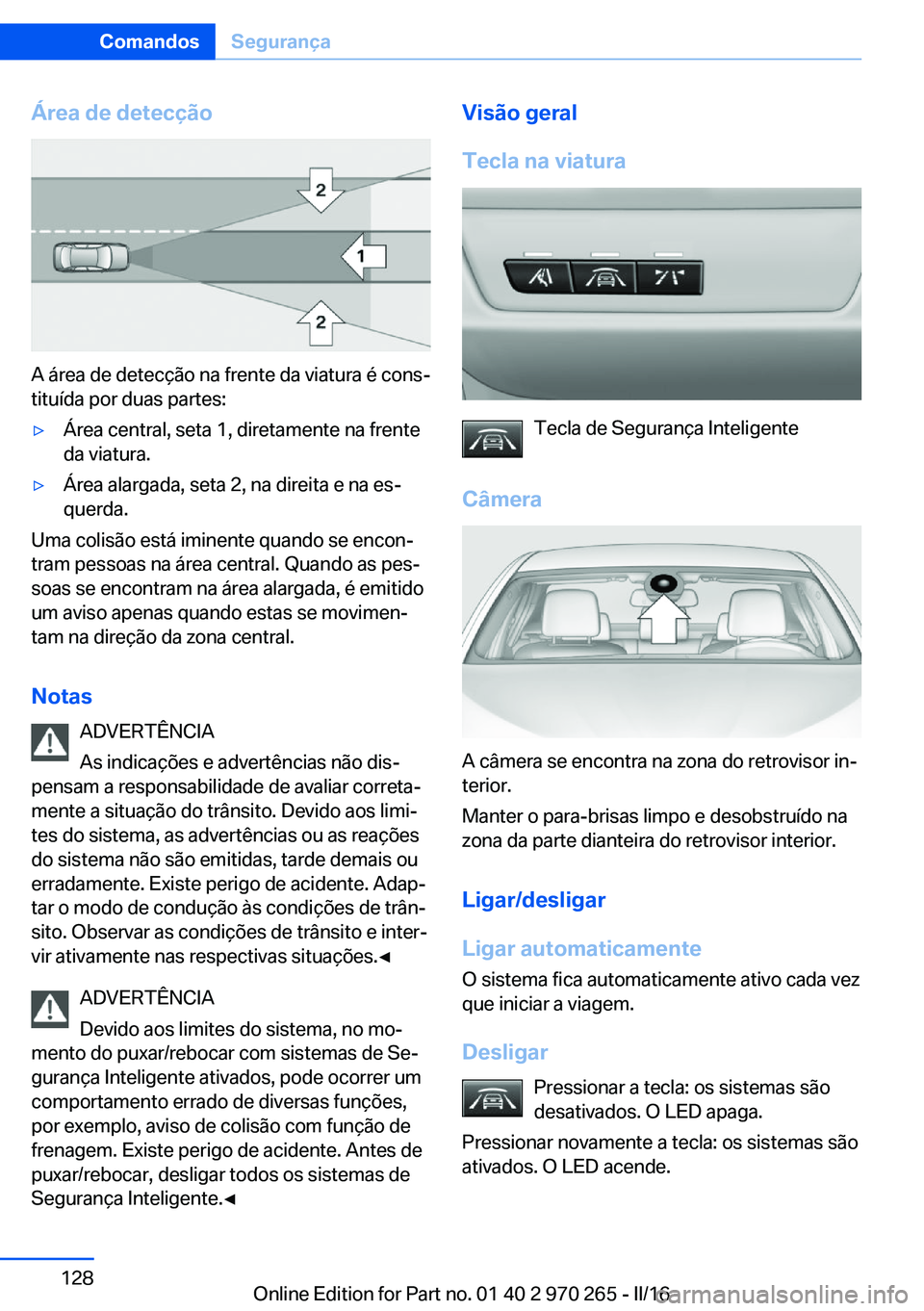

Área de detecção
A área de detecção na frente da viatura é cons‐
tituída por duas partes:
▷Área central, seta 1, diretamente na frente
da viatura.▷Área alargada, seta 2, na direita e na es‐
querda.
Uma colisão está iminente quando se encon‐
tram pessoas na área central. Quando as pes‐
soas se encontram na área alargada, é emitido
um aviso apenas quando estas se movimen‐
tam na direção da zona central.
Notas ADVERTÊNCIA
As indicações e advertências não dis‐
pensam a responsabilidade de avaliar correta‐
mente a situação do trânsito. Devido aos limi‐
tes do sistema, as advertências ou as reações
do sistema não são emitidas, tarde demais ou
erradamente. Existe perigo de acidente. Adap‐
tar o modo de condução às condições de trân‐
sito. Observar as condições de trânsito e inter‐
vir ativamente nas respectivas situações.◀
ADVERTÊNCIA
Devido aos limites do sistema, no mo‐
mento do puxar/rebocar com sistemas de Se‐
gurança Inteligente ativados, pode ocorrer um
comportamento errado de diversas funções,
por exemplo, aviso de colisão com função de
frenagem. Existe perigo de acidente. Antes de
puxar/rebocar, desligar todos os sistemas de
Segurança Inteligente.◀
Visão geral
Tecla na viatura
Tecla de Segurança Inteligente
Câmera
A câmera se encontra na zona do retrovisor in‐
terior.
Manter o para-brisas limpo e desobstruído na
zona da parte dianteira do retrovisor interior.
Ligar/desligar
Ligar automaticamente O sistema fica automaticamente ativo cada vez
que iniciar a viagem.
Desligar Pressionar a tecla: os sistemas são
desativados. O LED apaga.
Pressionar novamente a tecla: os sistemas são
ativados. O LED acende.
Seite 128ComandosSegurança128
Online Edition for Part no. 01 40 2 970 265 - II/16

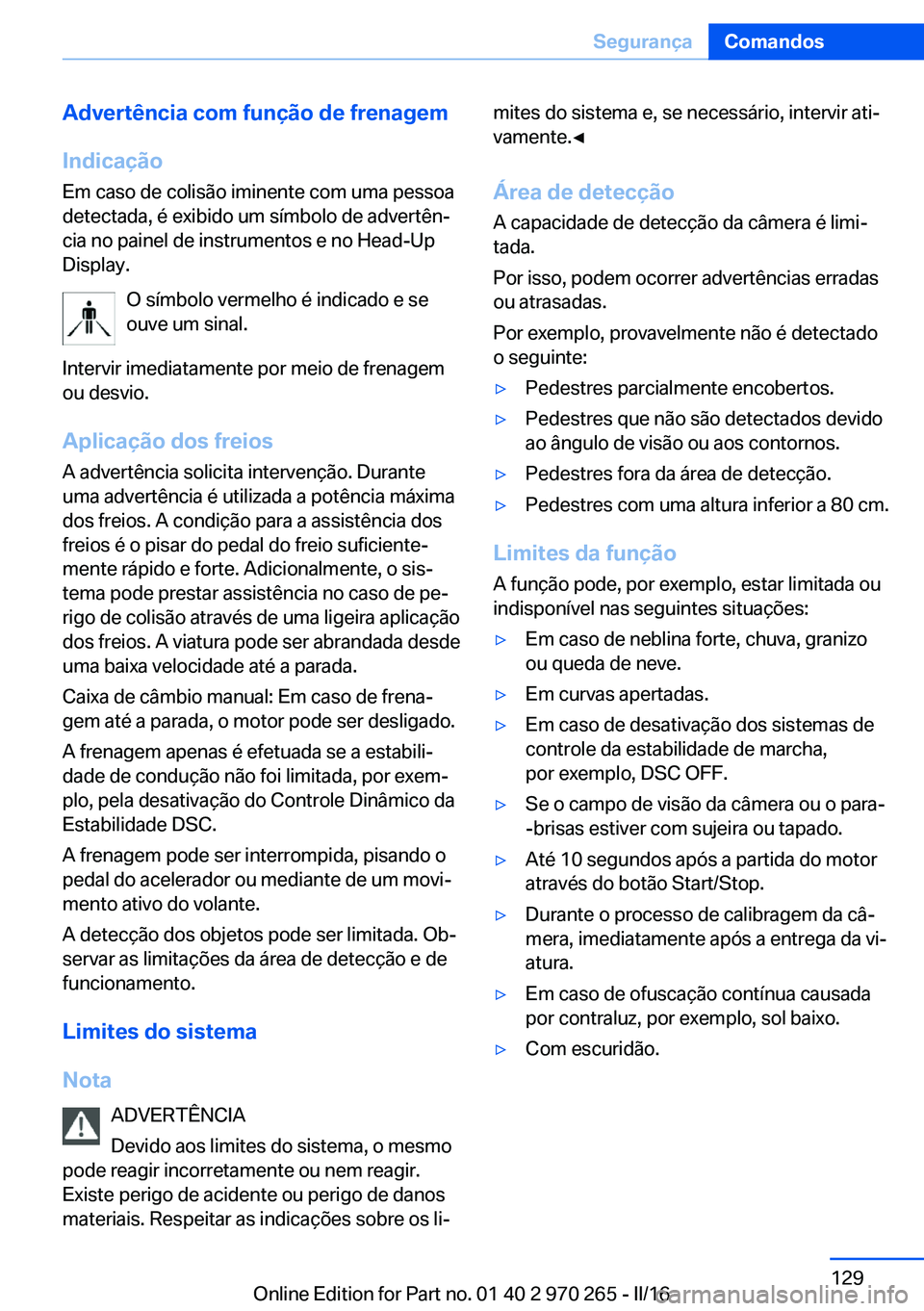

Advertência com função de frenagemIndicação Em caso de colisão iminente com uma pessoa
detectada, é exibido um símbolo de advertên‐
cia no painel de instrumentos e no Head-Up
Display.
O símbolo vermelho é indicado e se
ouve um sinal.
Intervir imediatamente por meio de frenagem
ou desvio.
Aplicação dos freios A advertência solicita intervenção. Duranteuma advertência é utilizada a potência máxima
dos freios. A condição para a assistência dos
freios é o pisar do pedal do freio suficiente‐
mente rápido e forte. Adicionalmente, o sis‐
tema pode prestar assistência no caso de pe‐
rigo de colisão através de uma ligeira aplicação
dos freios. A viatura pode ser abrandada desde
uma baixa velocidade até a parada.
Caixa de câmbio manual: Em caso de frena‐
gem até a parada, o motor pode ser desligado.
A frenagem apenas é efetuada se a estabili‐
dade de condução não foi limitada, por exem‐
plo, pela desativação do Controle Dinâmico da
Estabilidade DSC.
A frenagem pode ser interrompida, pisando o
pedal do acelerador ou mediante de um movi‐
mento ativo do volante.
A detecção dos objetos pode ser limitada. Ob‐
servar as limitações da área de detecção e de
funcionamento.
Limites do sistema
Nota ADVERTÊNCIA
Devido aos limites do sistema, o mesmo
pode reagir incorretamente ou nem reagir.
Existe perigo de acidente ou perigo de danos
materiais. Respeitar as indicações sobre os li‐mites do sistema e, se necessário, intervir ati‐
vamente.◀
Área de detecção
A capacidade de detecção da câmera é limi‐
tada.
Por isso, podem ocorrer advertências erradas
ou atrasadas.
Por exemplo, provavelmente não é detectado
o seguinte:▷Pedestres parcialmente encobertos.▷Pedestres que não são detectados devido
ao ângulo de visão ou aos contornos.▷Pedestres fora da área de detecção.▷Pedestres com uma altura inferior a 80 cm.
Limites da função
A função pode, por exemplo, estar limitada ou
indisponível nas seguintes situações:
▷Em caso de neblina forte, chuva, granizo
ou queda de neve.▷Em curvas apertadas.▷Em caso de desativação dos sistemas de
controle da estabilidade de marcha,
por exemplo, DSC OFF.▷Se o campo de visão da câmera ou o para-
-brisas estiver com sujeira ou tapado.▷Até 10 segundos após a partida do motor
através do botão Start/Stop.▷Durante o processo de calibragem da câ‐
mera, imediatamente após a entrega da vi‐
atura.▷Em caso de ofuscação contínua causada
por contraluz, por exemplo, sol baixo.▷Com escuridão.Seite 129SegurançaComandos129
Online Edition for Part no. 01 40 2 970 265 - II/16

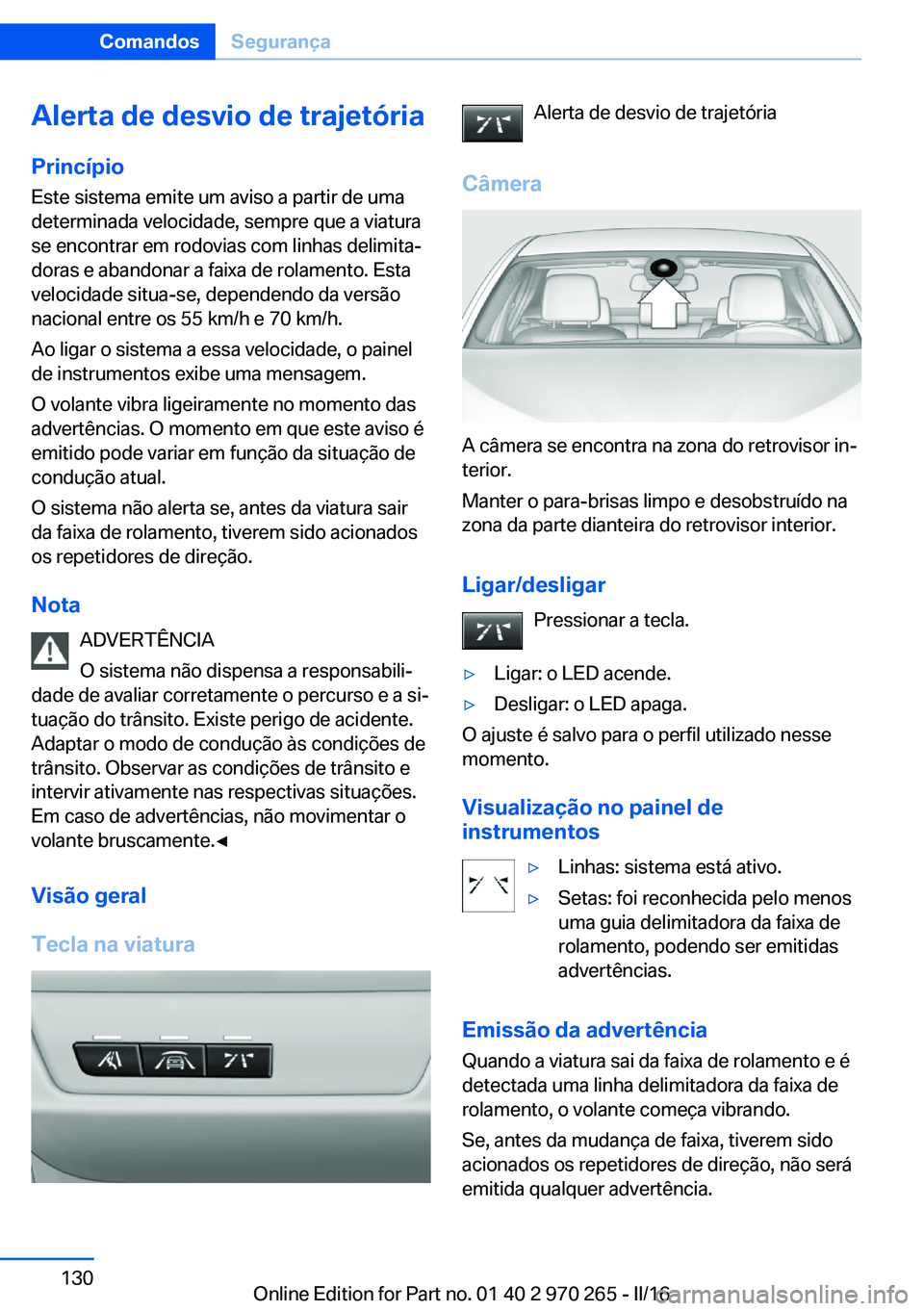

Alerta de desvio de trajetória
Princípio Este sistema emite um aviso a partir de uma
determinada velocidade, sempre que a viatura
se encontrar em rodovias com linhas delimita‐
doras e abandonar a faixa de rolamento. Esta
velocidade situa-se, dependendo da versão nacional entre os 55 km/h e 70 km/h.
Ao ligar o sistema a essa velocidade, o painel
de instrumentos exibe uma mensagem.
O volante vibra ligeiramente no momento das advertências. O momento em que este aviso é
emitido pode variar em função da situação de
condução atual.
O sistema não alerta se, antes da viatura sair
da faixa de rolamento, tiverem sido acionados
os repetidores de direção.
Nota ADVERTÊNCIA
O sistema não dispensa a responsabili‐
dade de avaliar corretamente o percurso e a si‐
tuação do trânsito. Existe perigo de acidente.
Adaptar o modo de condução às condições de
trânsito. Observar as condições de trânsito e
intervir ativamente nas respectivas situações.
Em caso de advertências, não movimentar o
volante bruscamente.◀
Visão geral
Tecla na viaturaAlerta de desvio de trajetória
Câmera
A câmera se encontra na zona do retrovisor in‐
terior.
Manter o para-brisas limpo e desobstruído na
zona da parte dianteira do retrovisor interior.
Ligar/desligar Pressionar a tecla.
▷Ligar: o LED acende.▷Desligar: o LED apaga.
O ajuste é salvo para o perfil utilizado nesse
momento.
Visualização no painel de
instrumentos
▷Linhas: sistema está ativo.▷Setas: foi reconhecida pelo menos
uma guia delimitadora da faixa de
rolamento, podendo ser emitidas
advertências.
Emissão da advertência
Quando a viatura sai da faixa de rolamento e é
detectada uma linha delimitadora da faixa de
rolamento, o volante começa vibrando.
Se, antes da mudança de faixa, tiverem sido acionados os repetidores de direção, não será
emitida qualquer advertência.
Seite 130ComandosSegurança130
Online Edition for Part no. 01 40 2 970 265 - II/16
