111
9
Overzicht en bediening

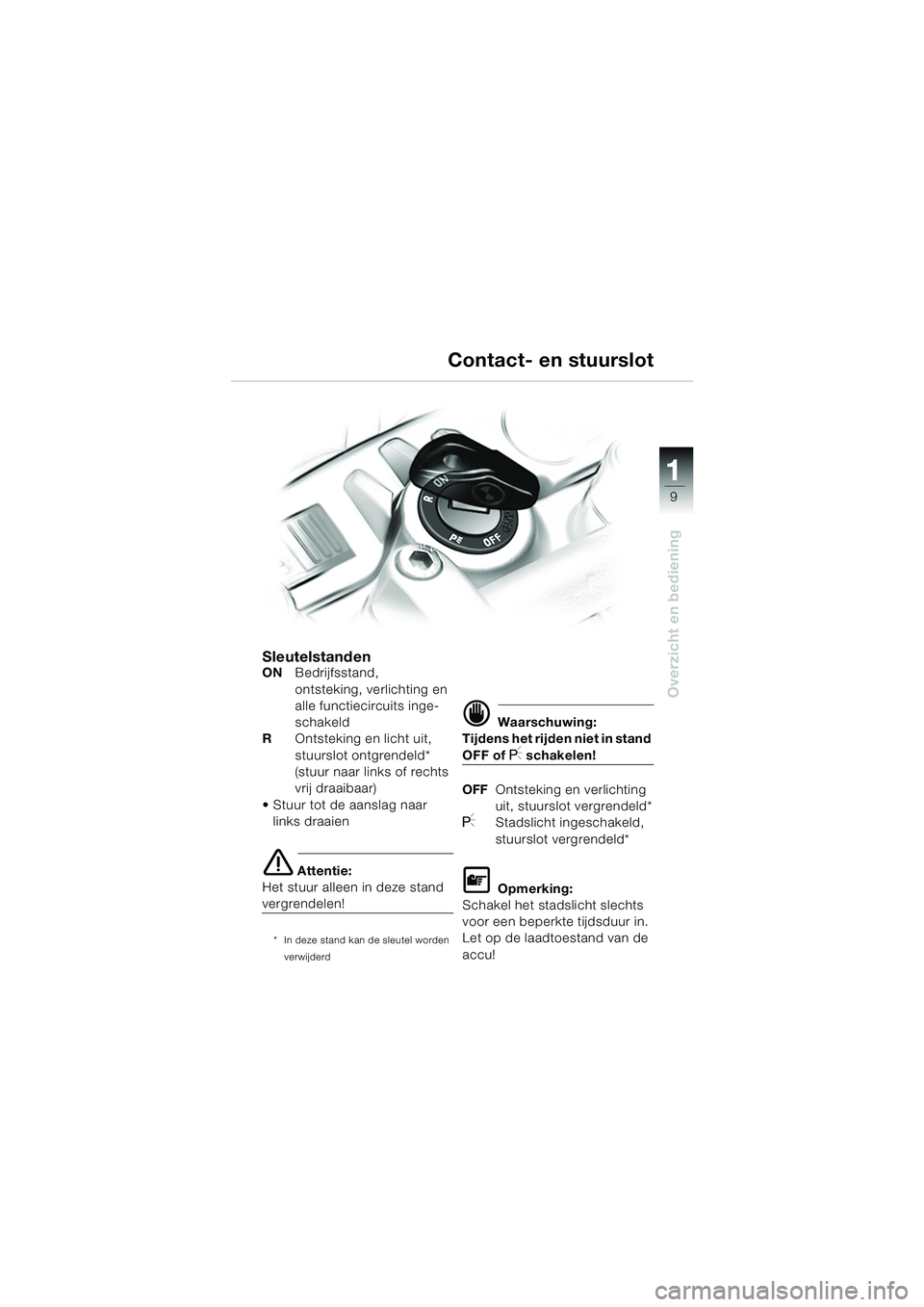

SleutelstandenONBedrijfsstand,
ontsteking, verlichting en
alle functiecircuits inge-
schakeld
R Ontsteking en licht uit,
stuurslot ontgrendeld*
(stuur naar links of rechts
vrij draaibaar)
Stuur tot de aanslag naar links draaien
e Attentie:
Het stuur alleen in deze stand
vergrendelen!
* In deze stand kan de sleutel worden
verwijderd
d Waarschuwing:
Tijdens het rijden niet in stand
OFF of I schakelen!
OFF Ontsteking en verlichting
uit, stuurslot vergrendeld*
IStadslicht ingeschakeld,
stuurslot vergrendeld*
L Opmerking:
Schakel het stadslicht slechts
voor een beperkte tijdsduur in.
Let op de laadtoestand van de
accu!
Contact- en stuurslot
10K14bkn2.book Seite 9 Montag, 15. September 2003 1:08 13
Page 12 of 92
11
10
Overzicht en bediening

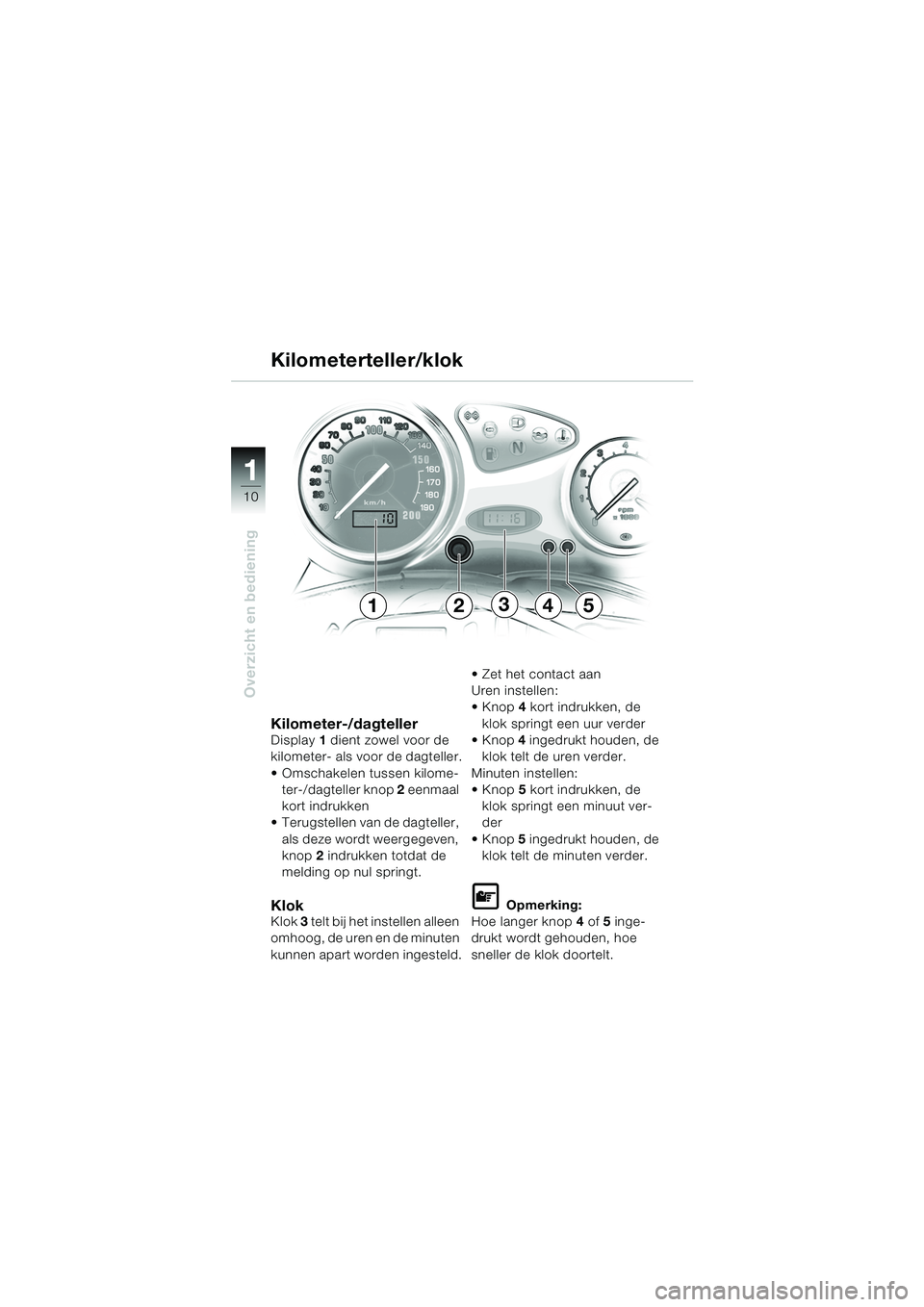

Kilometer-/dagtellerDisplay 1 dient zowel voor de
kilometer- als voor de dagteller.
Omschakelen tussen kilome- ter-/dagteller knop 2 eenmaal
kort indrukken
Terugstellen van de dagteller,
als deze wordt weergegeven,
knop 2 indrukken totdat de
melding op nul springt.
KlokKlok 3 telt bij het instellen alleen
omhoog, de uren en de minuten
kunnen apart worden ingesteld. Zet het contact aan
Uren instellen:
Knop
4 kort indrukken, de
klok springt een uur verder
Knop 4 ingedrukt houden, de
klok telt de uren verder.
Minuten instellen:
Knop 5 kort indrukken, de
klok springt een minuut ver-
der
Knop 5 ingedrukt houden, de
klok telt de minuten verder.
L Opmerking:
Hoe langer knop 4 of 5 inge-
drukt wordt gehouden, hoe
sneller de klok doortelt.
Kilometerteller/klok
24513
10K14bkn2.book Seite 10 Montag, 15. September 2003 1:08 13
Page 13 of 92
111
11
Overzicht en bediening

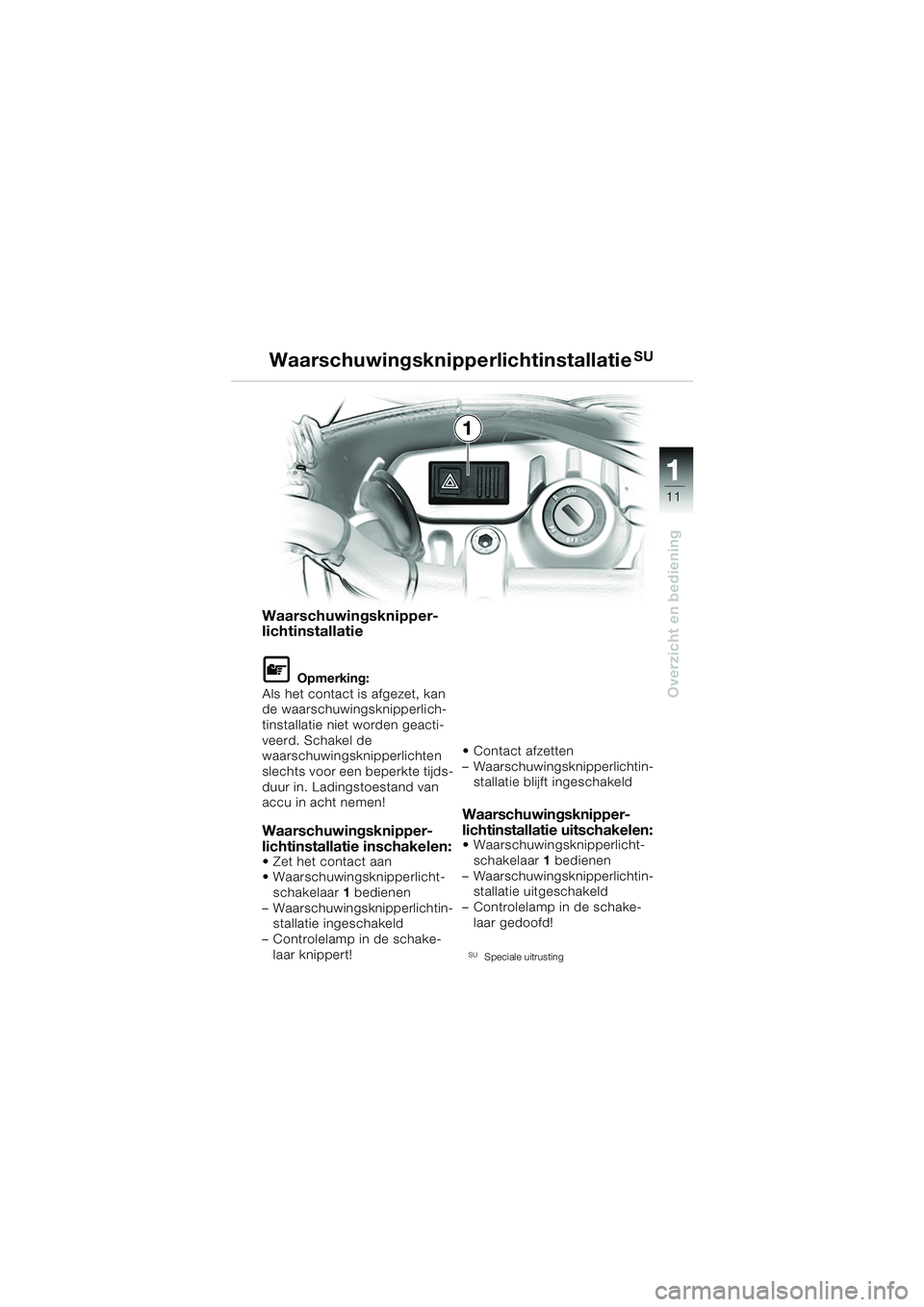

Waarschuwingsknipper-
lichtinstallatie
L Opmerking:
Als het contact is afgezet, kan
de waarschuwingsknipperlich-
tinstallatie niet worden geacti-
veerd. Schakel de
waarschuwingsknipperlichten
slechts voor een beperkte tijds-
duur in. Ladingstoestand van
accu in acht nemen!
Waarschuwingsknipper-
lichtinstallatie inschakelen:
Zet het contact aan
Waarschuwingsknipperlicht-
schakelaar 1 bedienen
– Waarschuwingsknipperlichtin- stallatie ingeschakeld
– Controlelamp in de schake- laar knippert! Contact afzetten
– Waarschuwingsknipperlichtin-
stallatie blijft ingeschakeld
Waarschuwingsknipper-
lichtinstallatie uitschakelen:
Waarschuwingsknipperlicht-
schakelaar 1 bedienen
– Waarschuwingsknipperlichtin- stallatie uitgeschakeld
– Controlelamp in de schake- laar gedoofd!
SUSpeciale uitrusting
WaarschuwingsknipperlichtinstallatieSU
1
10K14bkn2.book Seite 11 Montag, 15. September 2003 1:08 13
Page 14 of 92
11
12
Overzicht en bediening

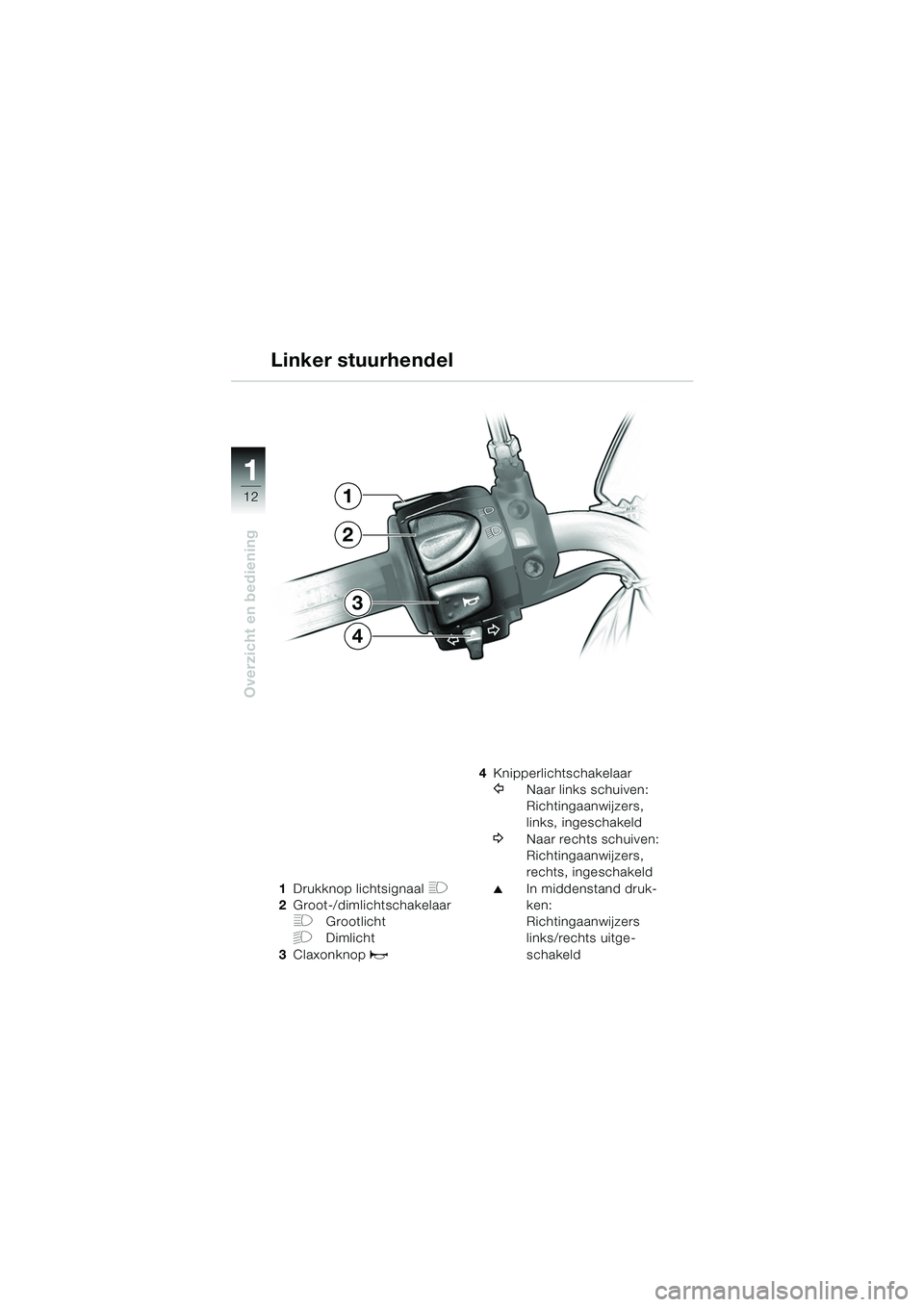

1Drukknop lichtsignaal H
2Groot-/dimlichtschakelaar
FGrootlicht
GDimlicht
3 Claxonknop
z
4Knipperlichtschakelaar
YNaar links schuiven:
Richtingaanwijzers,
links, ingeschakeld
WNaar rechts schuiven:
Richtingaanwijzers,
rechts, ingeschakeld
▲In middenstand druk-
ken:
Richtingaanwijzers
links/rechts uitge-
schakeld
Linker stuurhendel
1
2
3
4
10K14bkn2.book Seite 12 Montag, 15. September 2003 1:08 13
Page 15 of 92
111
13

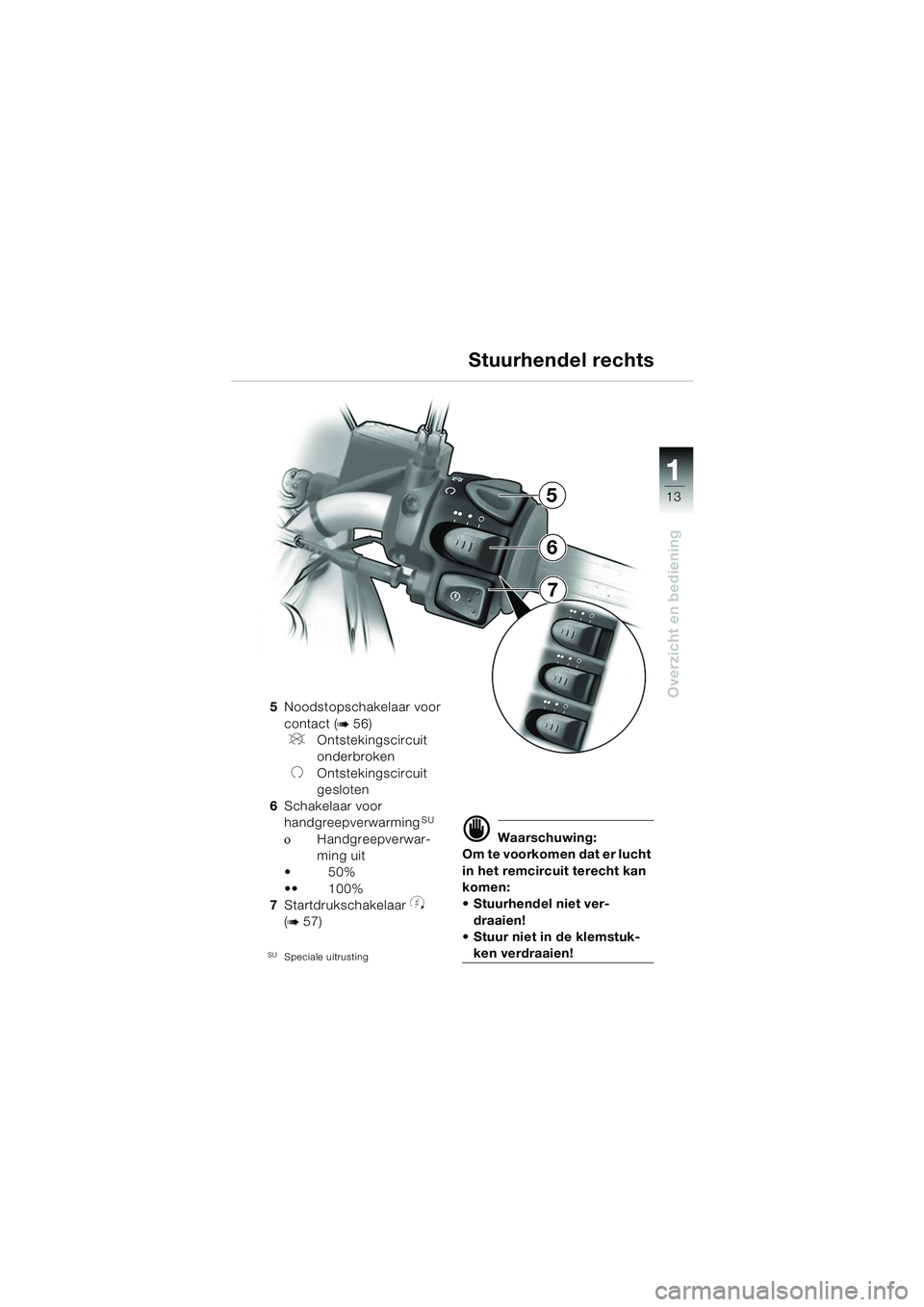

Overzicht en bediening5Noodstopschakelaar voor
contact (
b56)
VOntstekingscircuit
onderbroken
UOntstekingscircuit
gesloten
6 Schakelaar voor
handgreepverwarming
SU
οHandgreepverwar-
ming uit
50%
100%
7 Startdrukschakelaar
y
(b57)
SUSpeciale uitrusting
d Waarschuwing:
Om te voorkomen dat er lucht
in het remcircuit terecht kan
komen:
Stuurhendel niet ver-
draaien!
Stuur niet in de klemstuk-
ken verdraaien!
Stuurhendel rechts
5
7
6
10K14bkn2.book Seite 13 Montag, 15. September 2003 1:08 13
Page 16 of 92
11
14
Overzicht en bediening

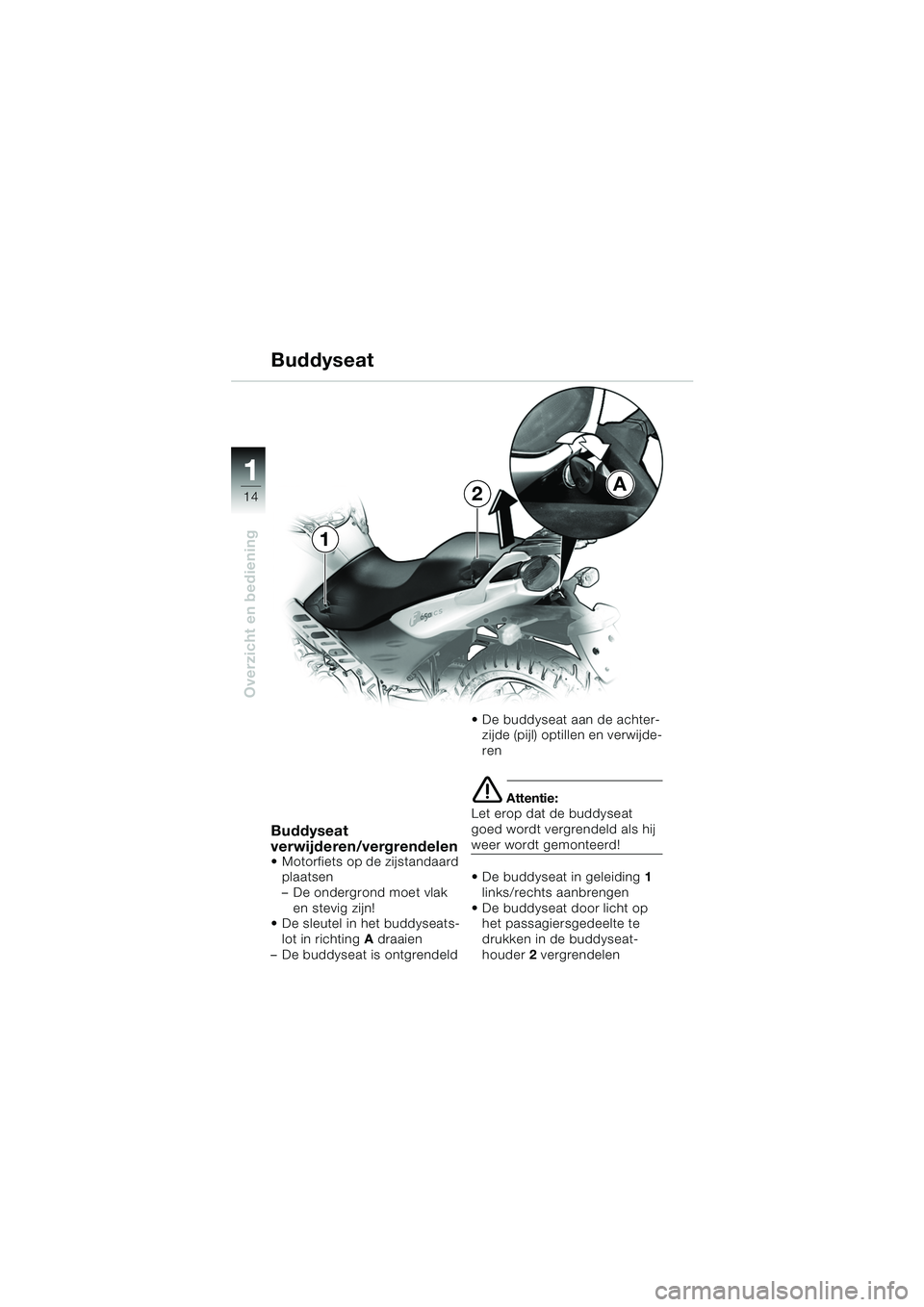

Buddyseat
Buddyseat
verwijderen/vergrendelen
Motorfiets op de zijstandaard plaatsen
– De ondergrond moet vlak en stevig zijn!
De sleutel in het buddyseats-
lot in richting A draaien
– De buddyseat is ontgrendeld De buddyseat aan de achter-
zijde (pijl) optillen en verwijde-
ren
e Attentie:
Let erop dat de buddyseat
goed wordt vergrendeld als hij
weer wordt gemonteerd!
De buddyseat in geleiding 1
links/rechts aanbrengen
De buddyseat door licht op het passagiersgedeelte te
drukken in de buddyseat-
houder 2 vergrendelen
A
1
2
10K14bkn2.book Seite 14 Montag, 15. September 2003 1:08 13
Page 17 of 92
111
15
Overzicht en bediening

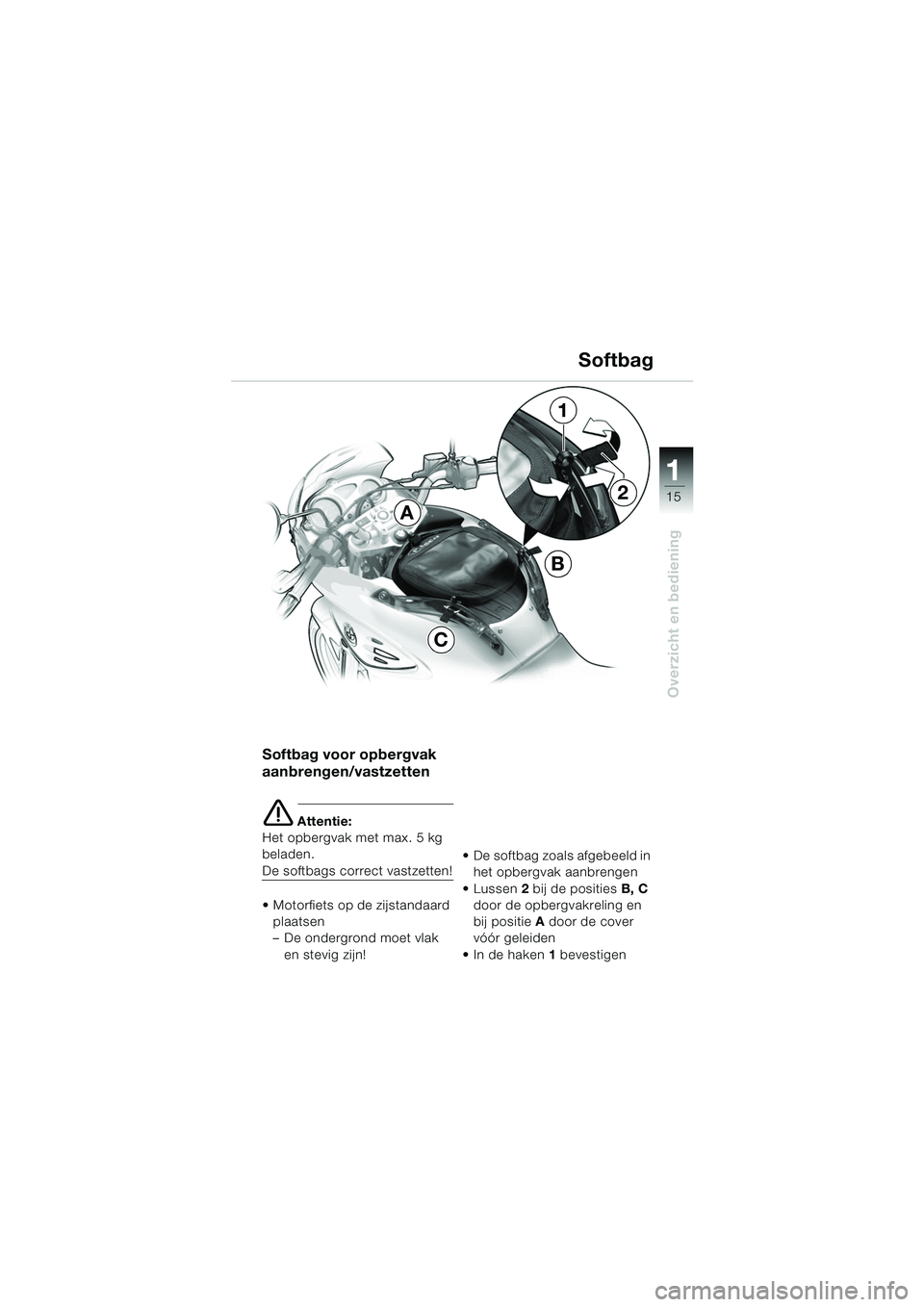

Softbag
Softbag voor opbergvak
aanbrengen/vastzetten
e Attentie:
Het opbergvak met max. 5 kg
beladen.
De softbags correct vastzetten!
Motorfiets op de zijstandaard plaatsen
– De ondergrond moet vlak en stevig zijn! De softbag zoals afgebeeld in
het opbergvak aanbrengen
Lussen 2 bij de posities B, C
door de opbergvakreling en
bij positie A door de cover
vóór geleiden
In de haken 1 bevestigen
C
B
A
1
2
10K14bkn2.book Seite 15 Montag, 15. September 2003 1:08 13
Page 18 of 92
11
16
Overzicht en bediening
1
Softbag
OA

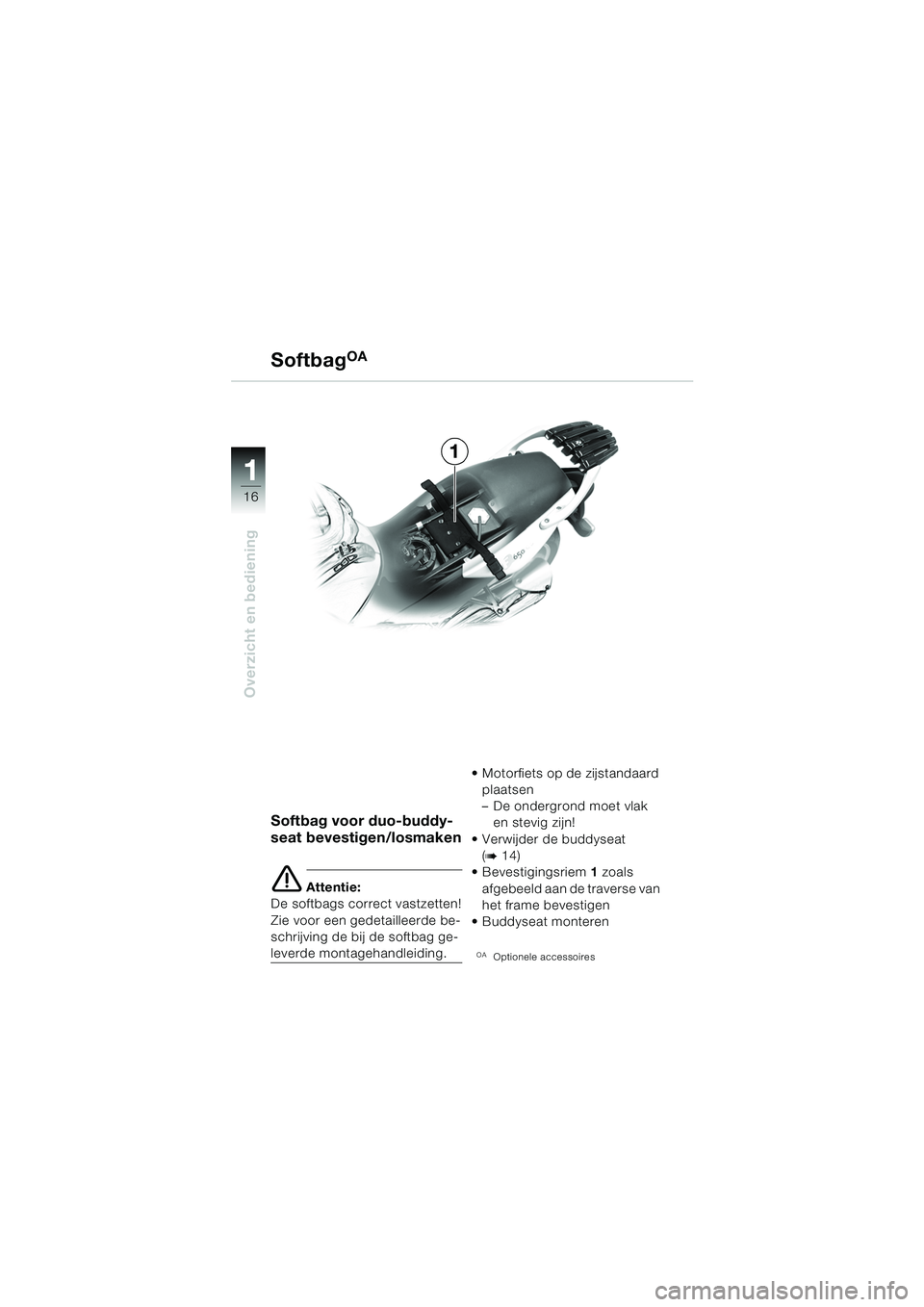

Softbag voor duo-buddy-
seat bevestigen/losmaken
e Attentie:
De softbags correct vastzetten!
Zie voor een gedetailleerde be-
schrijving de bij de softbag ge-
leverde montagehandleiding. Motorfiets op de zijstandaard
plaatsen
– De ondergrond moet vlak en stevig zijn!
Verwijder de buddyseat (
b14)
Bevestigingsriem 1 zoals
afgebeeld aan de traverse van
het frame bevestigen
Buddyseat monteren
OAOptionele accessoires
10K14bkn2.book Seite 16 Montag, 15. September 2003 1:08 13
Page 19 of 92
111
17
Overzicht en bediening

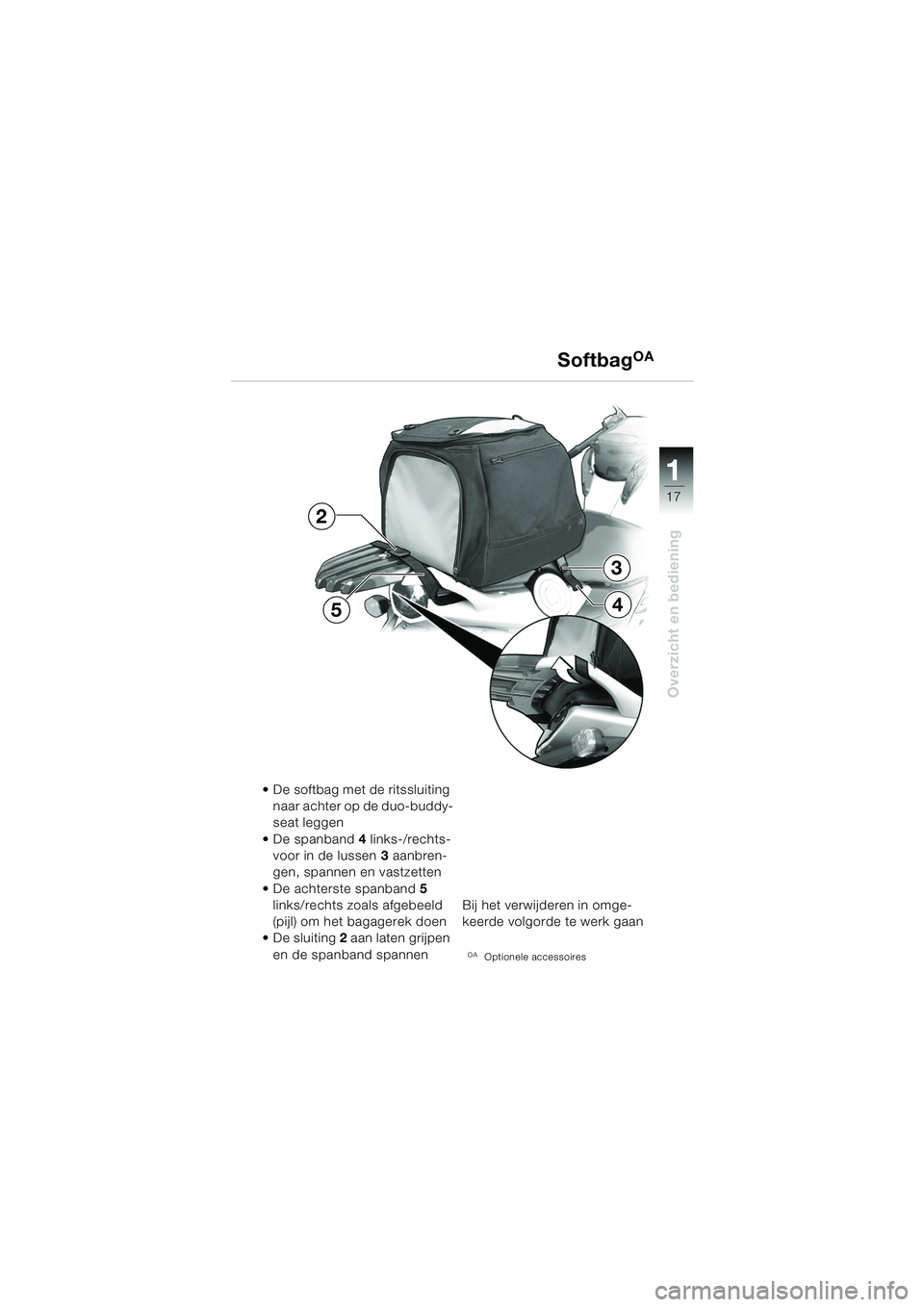

SoftbagOA
• De softbag met de ritssluiting naar achter op de duo-buddy-
seat leggen
De spanband 4 links-/rechts-
voor in de lussen 3 aanbren-
gen, spannen en vastzetten
De achterste spanband 5
links/rechts zoals afgebeeld
(pijl) om het bagagerek doen
De sluiting 2 aan laten grijpen
en de spanband spannen Bij het verwijderen in omge-
keerde volgorde te werk gaan
OAOptionele accessoires
2
54
3
10K1401n2.fm Seite 17 Montag, 29. September 2003 4:27 16
Page 20 of 92
11
18
Overzicht en bediening

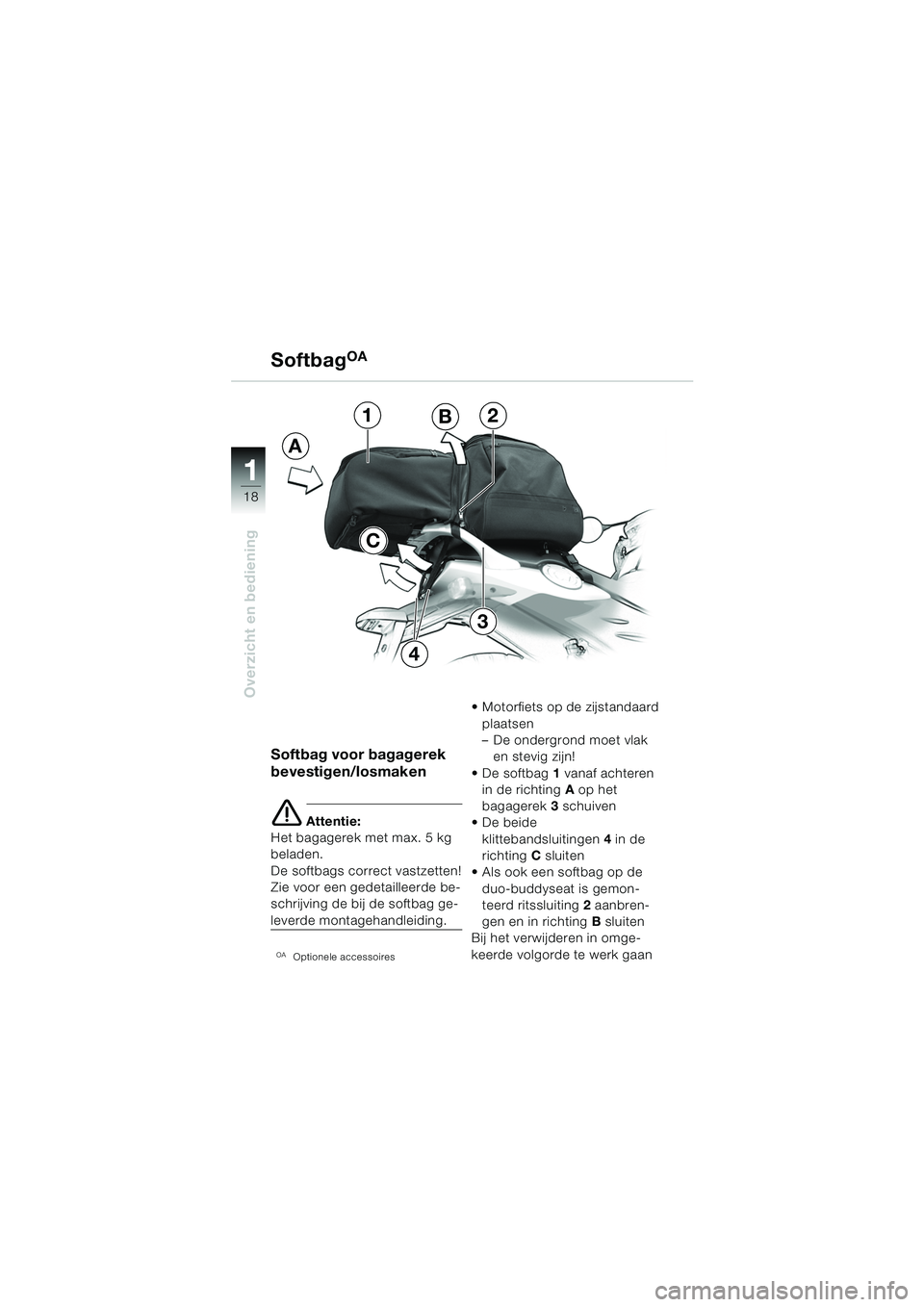

Softbag voor bagagerek
bevestigen/losmaken
e Attentie:
Het bagagerek met max. 5 kg
beladen.
De softbags correct vastzetten!
Zie voor een gedetailleerde be-
schrijving de bij de softbag ge-
leverde montagehandleiding.
OAOptionele accessoires
Motorfiets op de zijstandaard plaatsen
– De ondergrond moet vlak en stevig zijn!
De softbag 1 vanaf achteren
in de richting A op het
bagagerek 3 schuiven
De beide
klittebandsluitingen 4 in de
richting C sluiten
Als ook een softbag op de
duo-buddyseat is gemon-
teerd ritssluiting 2 aanbren-
gen en in richting B sluiten
Bij het verwijderen in omge-
keerde volgorde te werk gaan
SoftbagOA
12
3
4
A
B
C
10K14bkn2.book Seite 18 Montag, 15. September 2003 1:08 13
