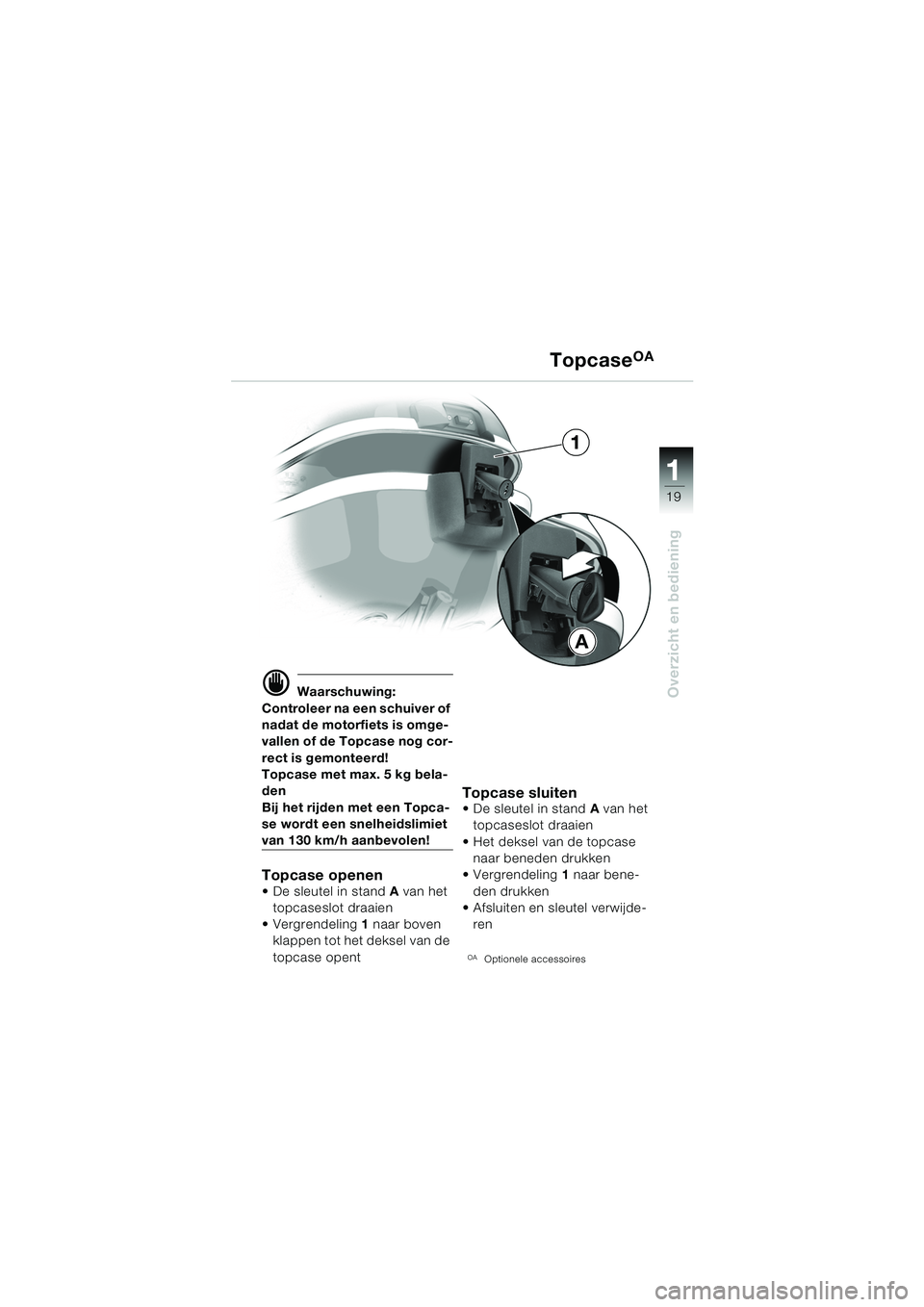

111
19
Overzicht en bediening
A
1
Topcase
OA
d Waarschuwing:
Controleer na een schuiver of
nadat de motorfiets is omge-
vallen of de Topcase nog cor-
rect is gemonteerd!
Topcase met max. 5 kg bela-
den
Bij het rijden met een Topca-
se wordt een snelheidslimiet
van 130 km/h aanbevolen!
Topcase openen De sleutel in stand A van het
topcaseslot draaien
Vergrendeling 1 naar boven
klappen tot het deksel van de
topcase opent
Topcase sluiten De sleutel in stand A van het
topcaseslot draaien
Het deksel van de topcase naar beneden drukken
Vergrendeling 1 naar bene-
den drukken
Afsluiten en sleutel verwijde-
ren
OAOptionele accessoires
10K14bkn2.book Seite 19 Montag, 15. September 2003 1:08 13
Page 22 of 92

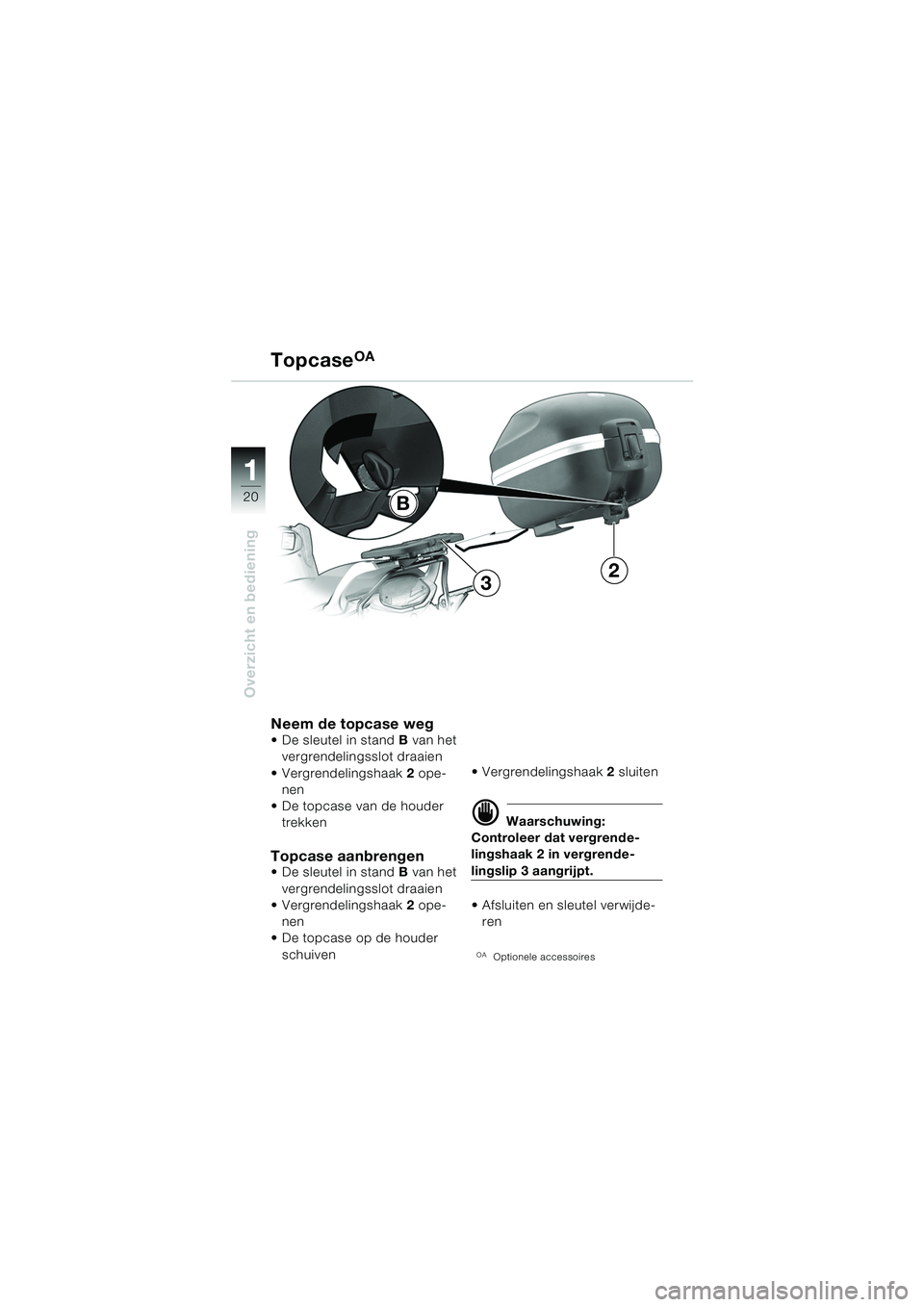

11
20
Overzicht en bediening
TopcaseOA
Neem de topcase weg De sleutel in stand B van het
vergrendelingsslot draaien
Vergrendelingshaak 2 ope-
nen
De topcase van de houder trekken
Topcase aanbrengen De sleutel in stand B van het
vergrendelingsslot draaien
Vergrendelingshaak 2 ope-
nen
De topcase op de houder
schuiven Vergrendelingshaak
2 sluiten
d Waarschuwing:
Controleer dat vergrende-
lingshaak 2 in vergrende-
lingslip 3 aangrijpt.
Afsluiten en sleutel verwijde- ren
OAOptionele accessoires
2
B
3
10K14bkn2.book Seite 20 Montag, 15. September 2003 1:08 13
Page 23 of 92

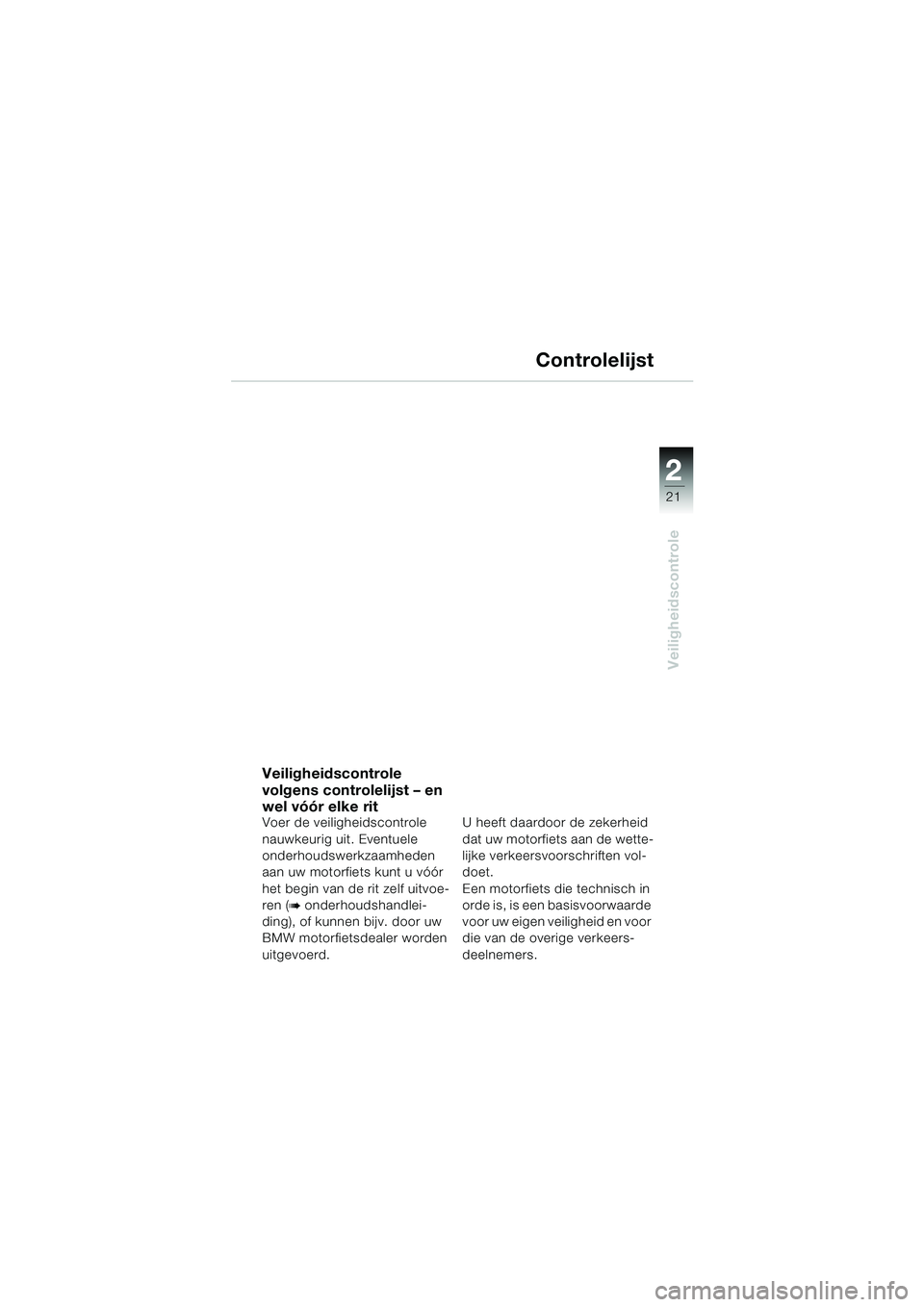

1
21
Veiligheidscontrole
2
Controlelijst
Veiligheidscontrole
volgens controlelijst – en
wel vóór elke rit
Voer de veiligheidscontrole
nauwkeurig uit. Eventuele
onderhoudswerkzaamheden
aan uw motorfiets kunt u vóór
het begin van de rit zelf uitvoe-
ren (
b onderhoudshandlei-
ding), of kunnen bijv. door uw
BMW motorfietsdealer worden
uitgevoerd. U heeft daardoor de zekerheid
dat uw motorfiets aan de wette-
lijke verkeersvoorschriften vol-
doet.
Een motorfiets die technisch in
orde is, is een basisvoorwaarde
voor uw eigen veiligheid en voor
die van de overige verkeers-
deelnemers.
10K14bkn2.book Seite 21 Montag, 15. September 2003 1:08 13
Page 24 of 92

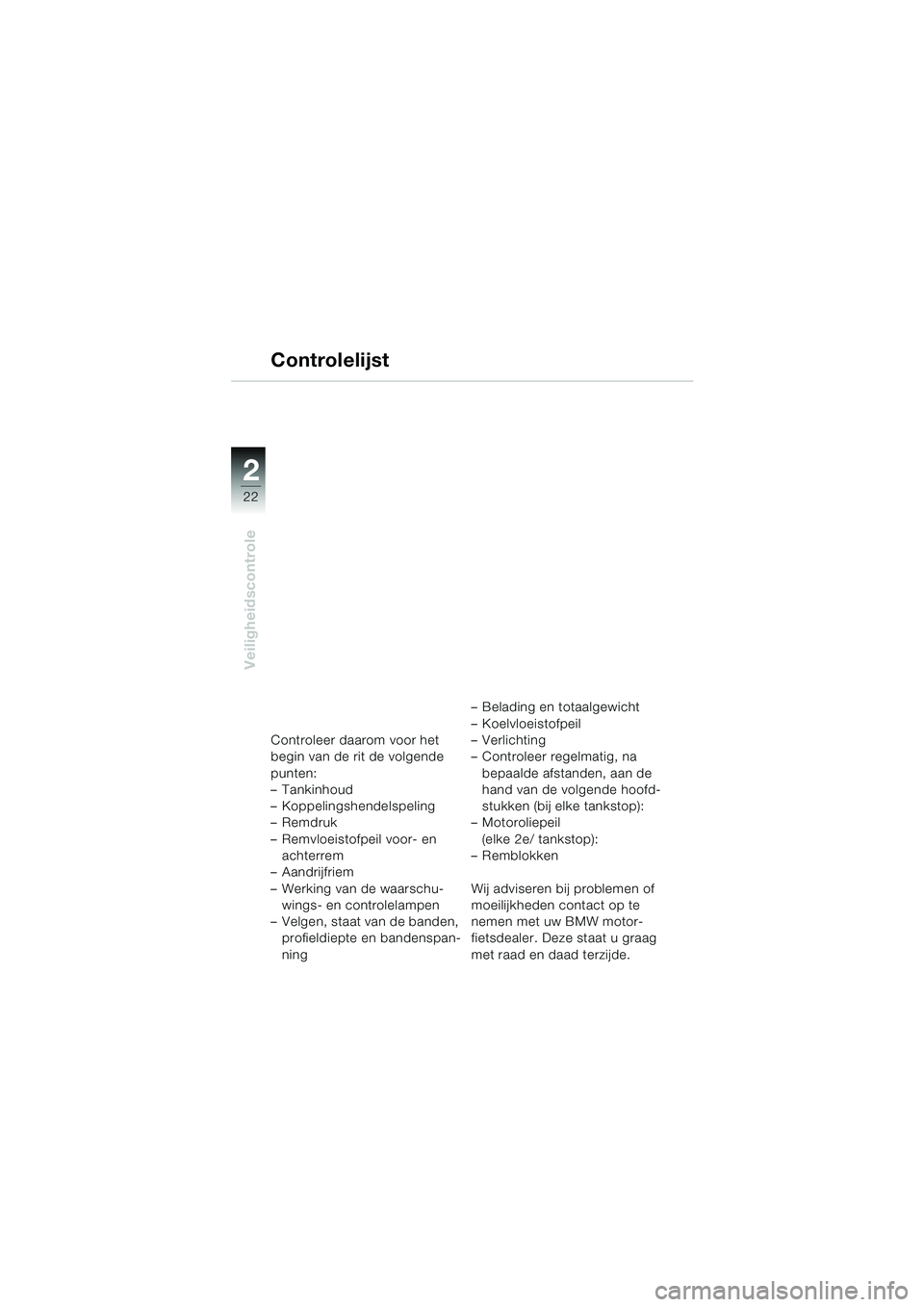

22
Veiligheidscontrole
2
Controlelijst
Controleer daarom voor het
begin van de rit de volgende
punten:
– Tankinhoud
– Koppelingshendelspeling
–Remdruk
– Remvloeistofpeil voor- en achterrem
– Aandrijfriem
– Werking van de waarschu- wings- en controlelampen
– Velgen, staat van de banden, profieldiepte en bandenspan-
ning – Belading en totaalgewicht
– Koelvloeistofpeil
–Verlichting
– Controleer regelmatig, na
bepaalde afstanden, aan de
hand van de volgende hoofd-
stukken (bij elke tankstop):
– Motoroliepeil
(elke 2e/ tankstop):
– Remblokken
Wij adviseren bij problemen of
moeilijkheden contact op te
nemen met uw BMW motor-
fietsdealer. Deze staat u graag
met raad en daad terzijde.
10K14bkn2.book Seite 22 Montag, 15. September 2003 1:08 13
Page 25 of 92
1
23
Veiligheidscontrole
2
Motorolie
Oliepeil controleren
e Attentie:
De motoroliedrukwaarschu-
wingslamp rood
p (b7) geeft
niet aan of de oliepomp hele-
maal geen of te weinig olie aan-
zuigt. De oliedrukcontrolelamp
werkt in geen geval als een olie-
peilcontrole. Als na 1 – 2 secon-
den de oliedruk is opgebouwd
dooft de waarschuwingslamp –
tijdens de rit mag de waarschu-
wingslamp motoroliedruk rood
p niet gaan branden. Contro-
leer het oliepeil regelmatig bij
elke tankstop, doch uiterlijk bij
elke tweede tankstop.
e Attentie:
Na langere tijd stilstaan kan het
oliepeil dalen. In dat geval
alleen na een correct uitge-
voerde oliepeilcontrole zo
nodig olie bijvullen
Oliepeilcontrole alleen bij be-
drijfswarme motor uitvoeren.
De controle van het oliepeil di-
rect nadat de motor is gestart of
nog niet op bedrijfstemperatuur
is, geeft een verkeerd beeld
waardoor er te veel of te weinig
olie zou kunnen worden bijge-
vuld!
10K14bkn2.book Seite 23 Montag, 15. September 2003 1:08 13
Page 26 of 92

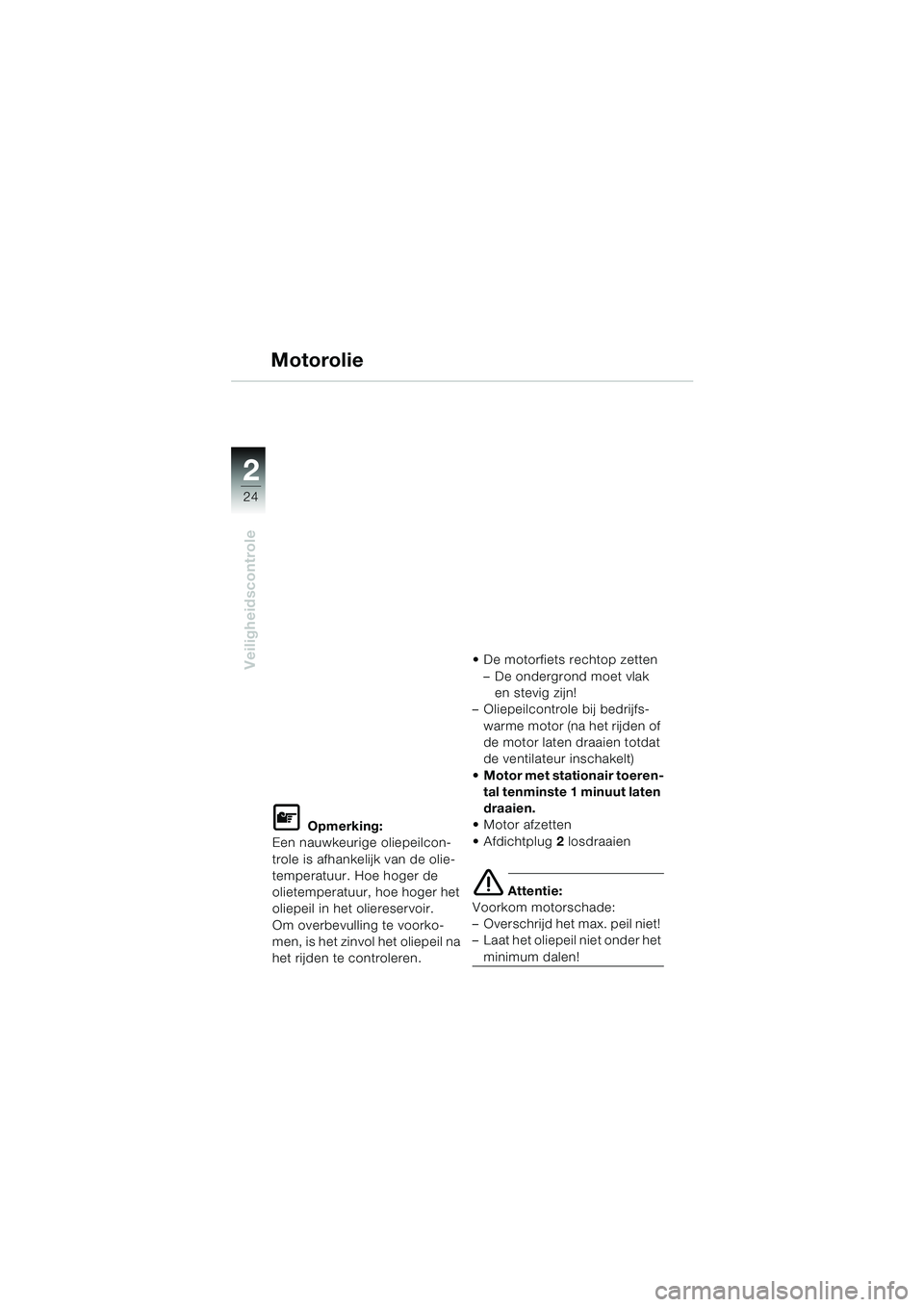

24
Veiligheidscontrole
2
Motorolie
L Opmerking:
Een nauwkeurige oliepeilcon-
trole is afhankelijk van de olie-
temperatuur. Hoe hoger de
olietemperatuur, hoe hoger het
oliepeil in het oliereservoir.
Om overbevulling te voorko-
men, is het zinvol het oliepeil na
het rijden te controleren. De motorfiets rechtop zetten
– De ondergrond moet vlak en stevig zijn!
– Oliepeilcontrole bij bedrijfs-
warme motor (na het rijden of
de motor laten draaien totdat
de ventilateur inschakelt)
Motor met stationair toeren- tal tenminste 1 minuut laten
draaien.
Motor afzetten
Afdichtplug 2 losdraaien
e Attentie:
Voorkom motorschade:
– Overschrijd het max. peil niet!
– Laat het oliepeil niet onder het
minimum dalen!
10K14bkn2.book Seite 24 Montag, 15. September 2003 1:08 13
Page 27 of 92

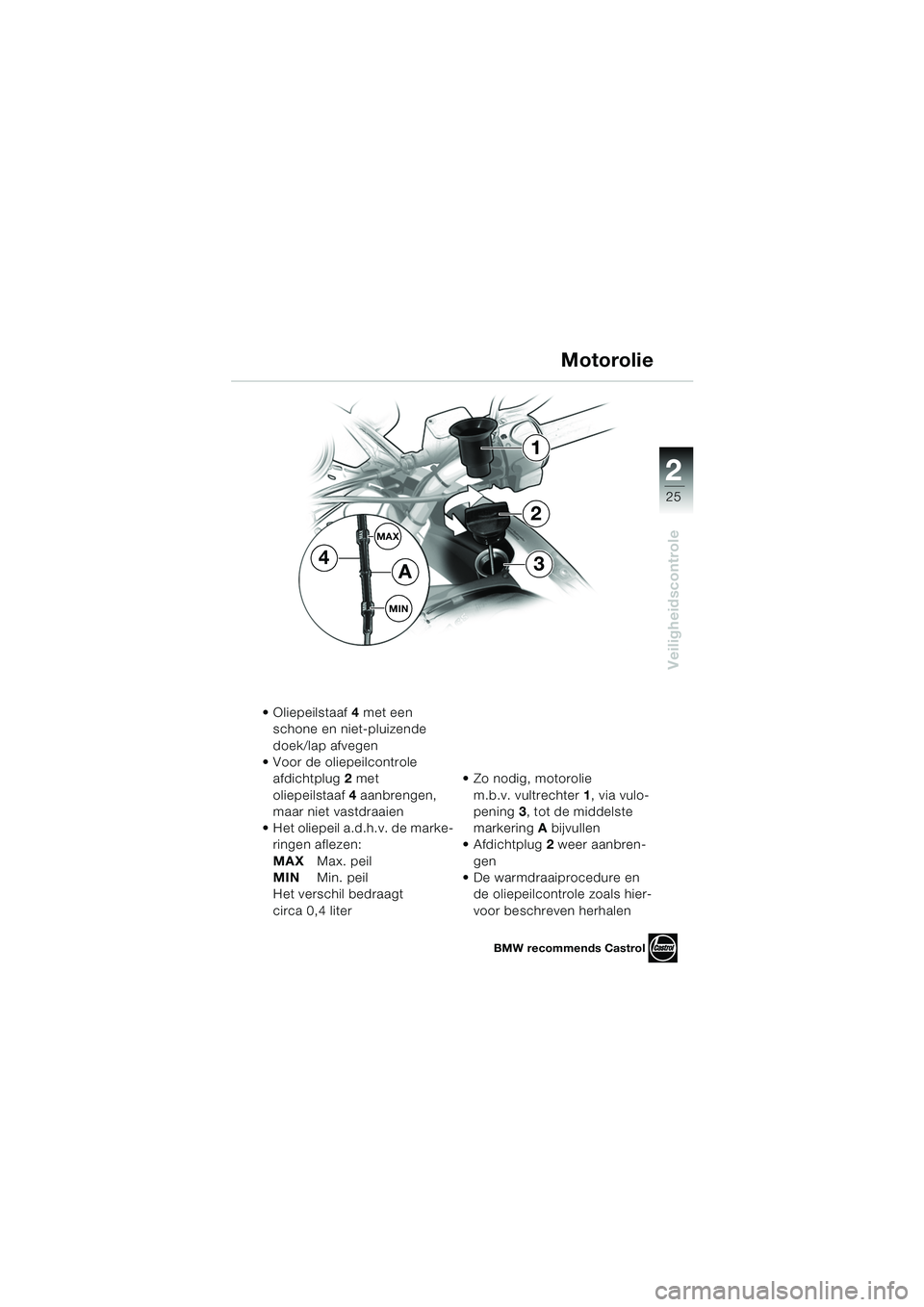

1
25
Veiligheidscontrole
2
MAX
MIN
1
34
2
A
Oliepeilstaaf4 met een
schone en niet-pluizende
doek/lap afvegen
Voor de oliepeilcontrole afdichtplug 2 met
oliepeilstaaf 4 aanbrengen,
maar niet vastdraaien
Het oliepeil a.d.h.v. de marke- ringen aflezen:
MAX Max. peil
MIN Min. peil
Het verschil bedraagt
circa 0,4 liter Zo nodig, motorolie
m.b.v. vultrechter 1 , via vulo-
pening 3, tot de middelste
markering A bijvullen
Afdichtplug 2 weer aanbren-
gen
De warmdraaiprocedure en de oliepeilcontrole zoals hier-
voor beschreven herhalen
Motorolie
BMW recommends Castrol
10K14bkn2.book Seite 25 Montag, 15. September 2003 1:08 13
Page 28 of 92

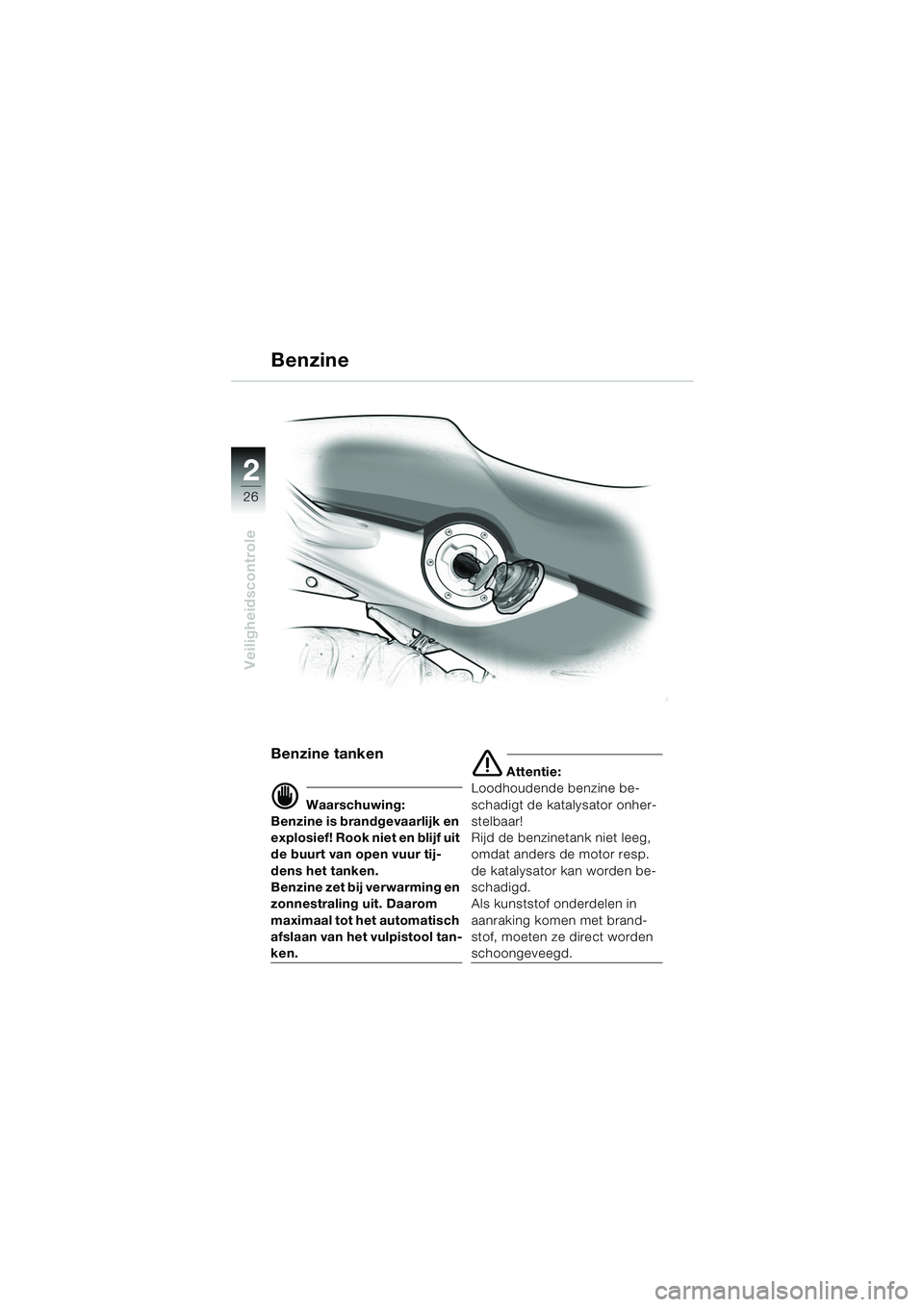

26
Veiligheidscontrole
2
Benzine tanken
d Waarschuwing:
Benzine is brandgevaarlijk en
explosief! Rook niet en blijf uit
de buurt van open vuur tij-
dens het tanken.
Benzine zet bij verwarming en
zonnestraling uit. Daarom
maximaal tot het automatisch
afslaan van het vulpistool tan-
ken.
e Attentie:
Loodhoudende benzine be-
schadigt de katalysator onher-
stelbaar!
Rijd de benzinetank niet leeg,
omdat anders de motor resp.
de katalysator kan worden be-
schadigd.
Als kunststof onderdelen in
aanraking komen met brand-
stof, moeten ze direct worden
schoongeveegd.
Benzine
10K14bkn2.book Seite 26 Montag, 15. September 2003 1:08 13
Page 29 of 92
1
27
Veiligheidscontrole
2

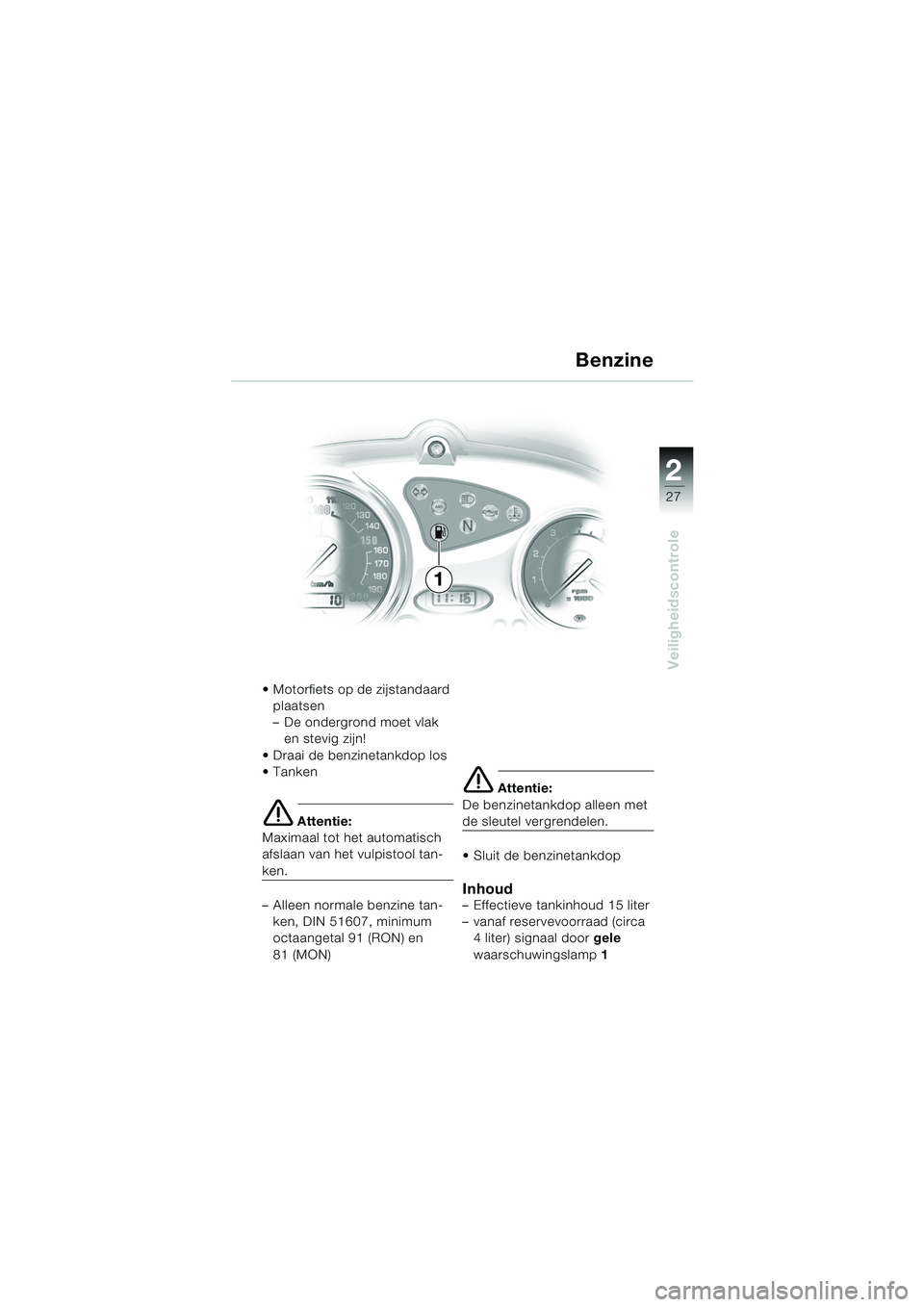

Motorfiets op de zijstandaard plaatsen
