BMW MOTORRAD G 650 GS 2010 Betriebsanleitung (in German)
Manufacturer: BMW MOTORRAD, Model Year: 2010, Model line: G 650 GS, Model: BMW MOTORRAD G 650 GS 2010Pages: 134, PDF-Größe: 1.74 MB
Page 81 of 134

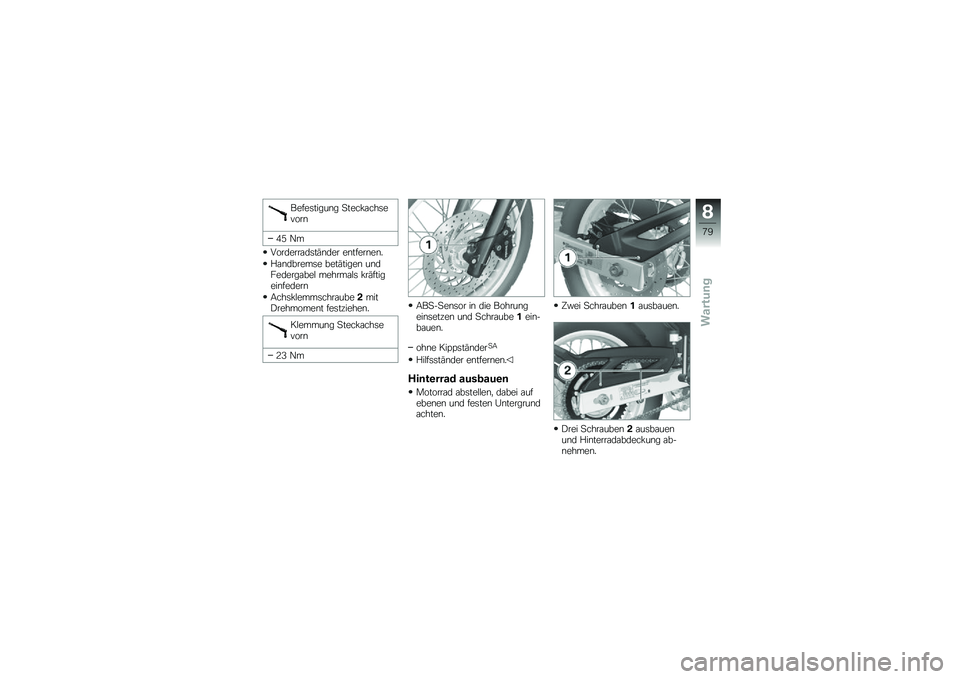

Befestigung Steckachsevorn
45 Nm
Vorderradständer entfernen.
Handbremse betätigen undFedergabel mehrmals kräftigeinfedern
Achsklemmschraube2mitDrehmoment festziehen.
Klemmung Steckachsevorn
23 Nm
ABS-Sensor in die Bohrungeinsetzen und Schraube1ein-bauen.
ohne KippständerSA
Hilfsständer entfernen.
Hinterrad ausbauen
Motorrad abstellen, dabei aufebenen und festen Untergrundachten.
Zwei Schrauben1ausbauen.
Drei Schrauben2ausbauenund Hinterradabdeckung ab-nehmen.
8
79
zWartung

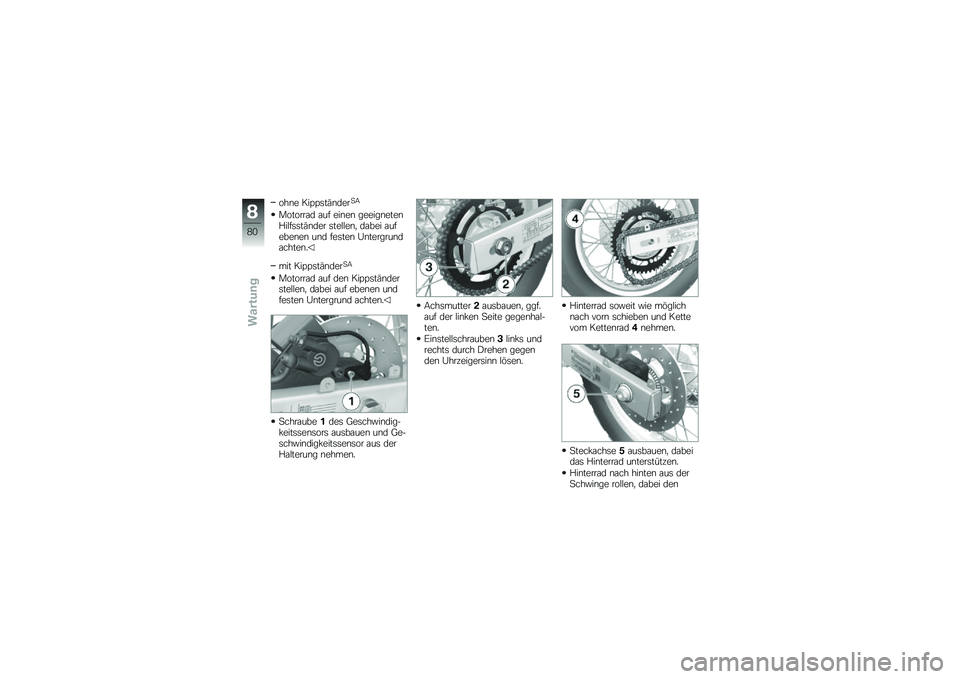

Page 82 of 134
ohne KippständerSA
Motorrad auf einen geeignetenHilfsständer stellen, dabei aufebenen und festen Untergrundachten.
mit KippständerSA
Motorrad auf den Kippständerstellen, dabei auf ebenen undfesten Untergrund achten.
Schraube1des Geschwindig-keitssensors ausbauen und Ge-schwindigkeitssensor aus derHalterung nehmen.
Achsmutter2ausbauen, ggf.auf der linken Seite gegenhal-ten.
Einstellschrauben3links undrechts durch Drehen gegenden Uhrzeigersinn lösen.
Hinterrad soweit wie möglichnach vorn schieben und Kettevom Kettenrad4nehmen.
Steckachse5ausbauen, dabeidas Hinterrad unterstützen.
Hinterrad nach hinten aus derSchwinge rollen, dabei den
8
80
zWartung
Page 83 of 134

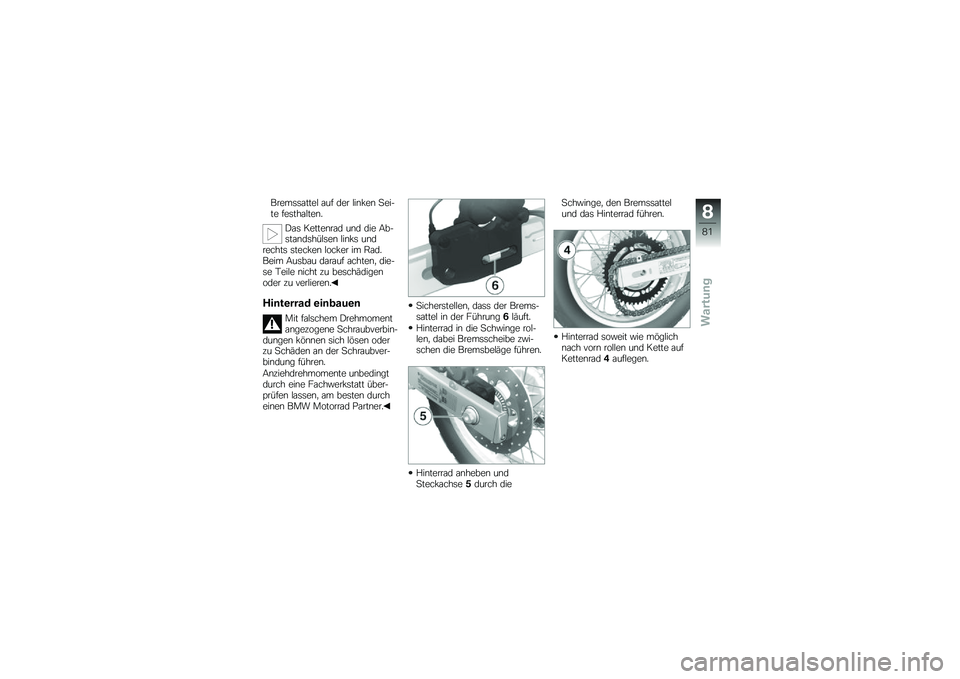

Bremssattel auf der linken Sei-te festhalten.
Das Kettenrad und die Ab-standshülsen links undrechts stecken locker im Rad.Beim Ausbau darauf achten, die-se Teile nicht zu beschädigenoder zu verlieren.
Hinterrad einbauen
Mit falschem Drehmomentangezogene Schraubverbin-dungen können sich lösen oderzu Schäden an der Schraubver-bindung führen.
Anziehdrehmomente unbedingtdurch eine Fachwerkstatt über-prüfen lassen, am besten durcheinen BMW Motorrad Partner.
Sicherstellen, dass der Brems-sattel in der Führung6läuft.
Hinterrad in die Schwinge rol-len, dabei Bremsscheibe zwi-schen die Bremsbeläge führen.
Hinterrad anheben undSteckachse5durch die
Schwinge, den Bremssattelund das Hinterrad führen.
Hinterrad soweit wie möglichnach vorn rollen und Kette aufKettenrad4auflegen.
8
81
zWartung

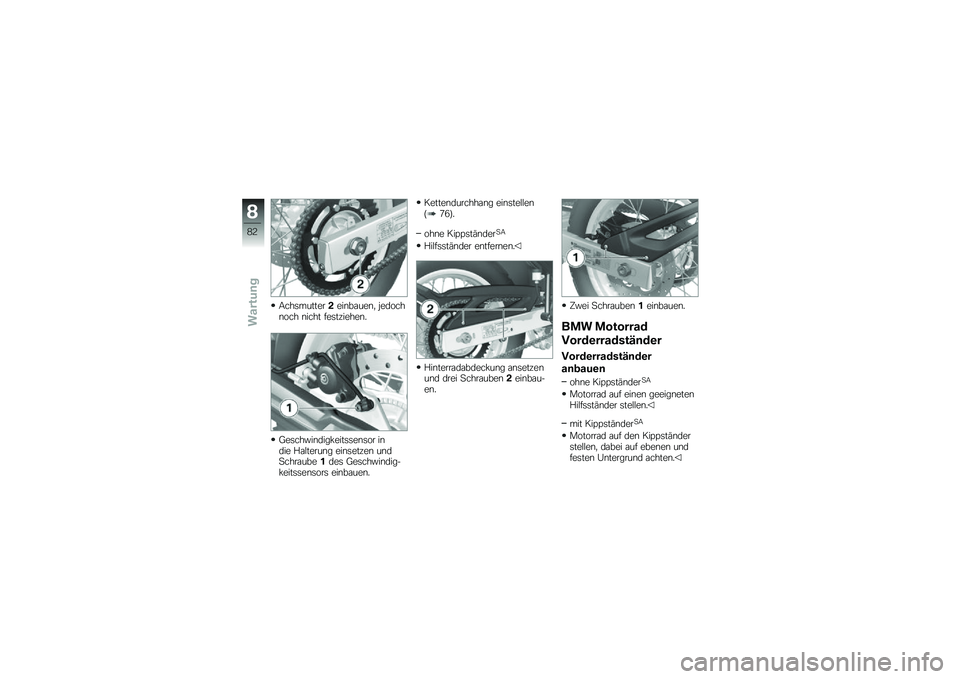

Page 84 of 134
Achsmutter2einbauen, jedochnoch nicht festziehen.
Geschwindigkeitssensor indie Halterung einsetzen undSchraube1des Geschwindig-keitssensors einbauen.
Kettendurchhang einstellen(76).
ohne KippständerSA
Hilfsständer entfernen.
Hinterradabdeckung ansetzenund drei Schrauben2einbau-en.
Zwei Schrauben1einbauen.
BMW Motorrad
Vorderradständer
Vorderradständer
anbauen
ohne KippständerSA
Motorrad auf einen geeignetenHilfsständer stellen.
mit KippständerSA
Motorrad auf den Kippständerstellen, dabei auf ebenen undfesten Untergrund achten.
8
82
zWartung
Page 85 of 134

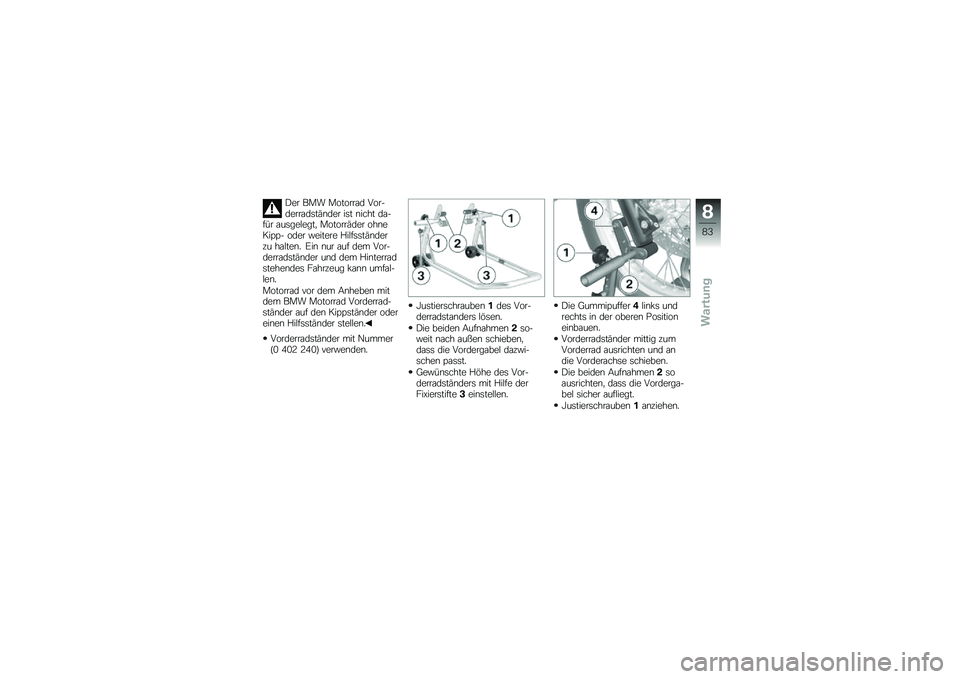

Der BMW Motorrad Vor-derradständer ist nicht da-für ausgelegt, Motorräder ohneKipp- oder weitere Hilfsständerzu halten. Ein nur auf dem Vor-derradständer und dem Hinterradstehendes Fahrzeug kann umfal-len.
Motorrad vor dem Anheben mitdem BMW Motorrad Vorderrad-ständer auf den Kippständer odereinen Hilfsständer stellen.
Vorderradständer mit Nummer(0 402 240) verwenden.
Justierschrauben1des Vor-derradstanders lösen.
Die beiden Aufnahmen2so-weit nach außen schieben,dass die Vordergabel dazwi-schen passt.
Gewünschte Höhe des Vor-derradständers mit Hilfe derFixierstifte3einstellen.
Die Gummipuffer4links undrechts in der oberen Positioneinbauen.
Vorderradständer mittig zumVorderrad ausrichten und andie Vorderachse schieben.
Die beiden Aufnahmen2soausrichten, dass die Vorderga-bel sicher aufliegt.
Justierschrauben1anziehen.
8
83
zWartung
Page 86 of 134

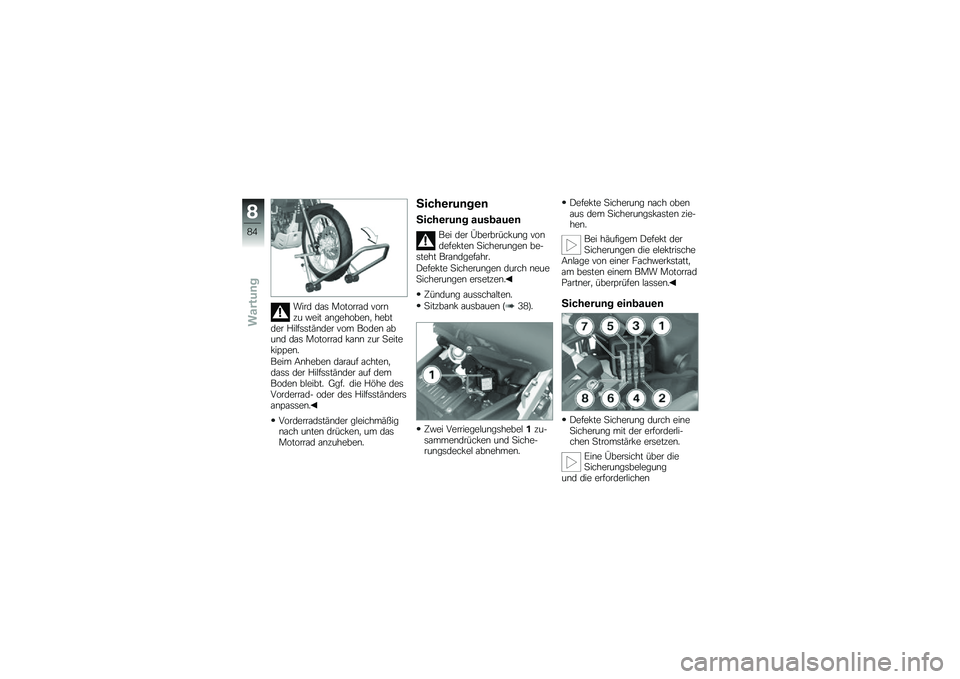

Wird das Motorrad vornzu weit angehoben, hebtder Hilfsständer vom Boden abund das Motorrad kann zur Seitekippen.
Beim Anheben darauf achten,dass der Hilfsständer auf demBoden bleibt. Ggf. die Höhe desVorderrad- oder des Hilfsständersanpassen.
Vorderradständer gleichmäßignach unten drücken, um dasMotorrad anzuheben.
Sicherungen
Sicherung ausbauen
Bei der Überbrückung vondefekten Sicherungen be-steht Brandgefahr.
Defekte Sicherungen durch neueSicherungen ersetzen.
Zündung ausschalten.
Sitzbank ausbauen (38).
Zwei Verriegelungshebel1zu-sammendrücken und Siche-rungsdeckel abnehmen.
Defekte Sicherung nach obenaus dem Sicherungskasten zie-hen.
Bei häufigem Defekt derSicherungen die elektrischeAnlage von einer Fachwerkstatt,am besten einem BMW MotorradPartner, überprüfen lassen.
Sicherung einbauen
Defekte Sicherung durch eineSicherung mit der erforderli-chen Stromstärke ersetzen.
Eine Übersicht über dieSicherungsbelegungund die erforderlichen
8
84
zWartung
Page 87 of 134

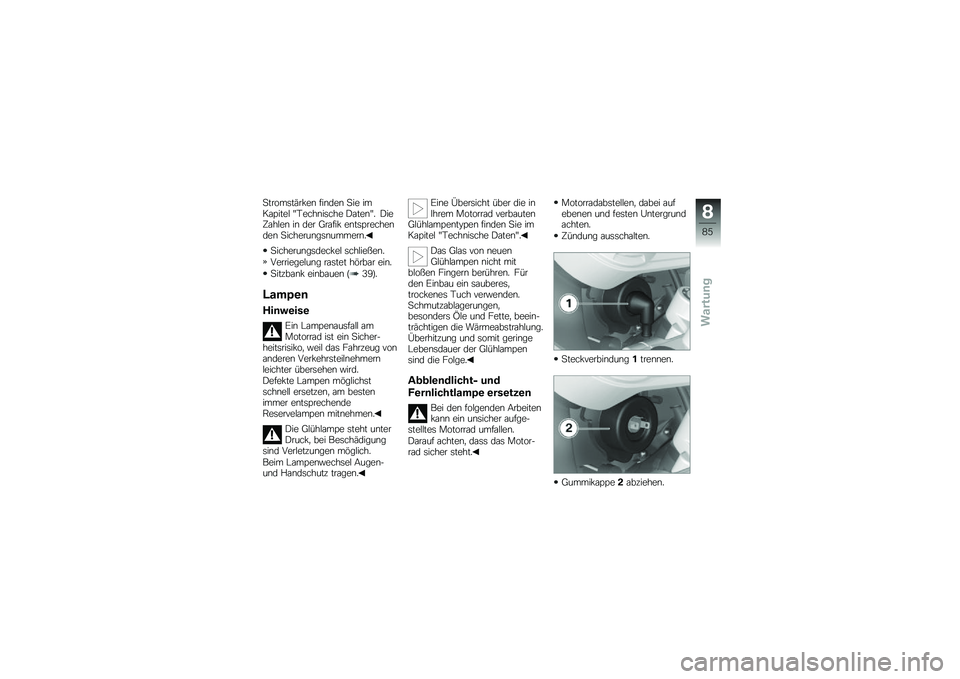

Stromstärken finden Sie imKapitel "Technische Daten". DieZahlen in der Grafik entsprechenden Sicherungsnummern.
Sicherungsdeckel schließen.
Verriegelung rastet hörbar ein.
Sitzbank einbauen (39).
Lampen
Hinweise
Ein Lampenausfall amMotorrad ist ein Sicher-heitsrisiko, weil das Fahrzeug vonanderen Verkehrsteilnehmernleichter übersehen wird.
Defekte Lampen möglichstschnell ersetzen, am bestenimmer entsprechendeReservelampen mitnehmen.
Die Glühlampe steht unterDruck, bei Beschädigungsind Verletzungen möglich.
Beim Lampenwechsel Augen-und Handschutz tragen.
Eine Übersicht über die inIhrem Motorrad verbautenGlühlampentypen finden Sie imKapitel "Technische Daten".
Das Glas von neuenGlühlampen nicht mitbloßen Fingern berühren. Fürden Einbau ein sauberes,trockenes Tuch verwenden.Schmutzablagerungen,besonders Öle und Fette, beein-trächtigen die Wärmeabstrahlung.Überhitzung und somit geringeLebensdauer der Glühlampensind die Folge.
Abblendlicht- und
Fernlichtlampe ersetzen
Bei den folgenden Arbeitenkann ein unsicher aufge-stelltes Motorrad umfallen.
Darauf achten, dass das Motor-rad sicher steht.
Motorradabstellen, dabei aufebenen und festen Untergrundachten.
Zündung ausschalten.
Steckverbindung1trennen.
Gummikappe2abziehen.
8
85
zWartung
Page 88 of 134

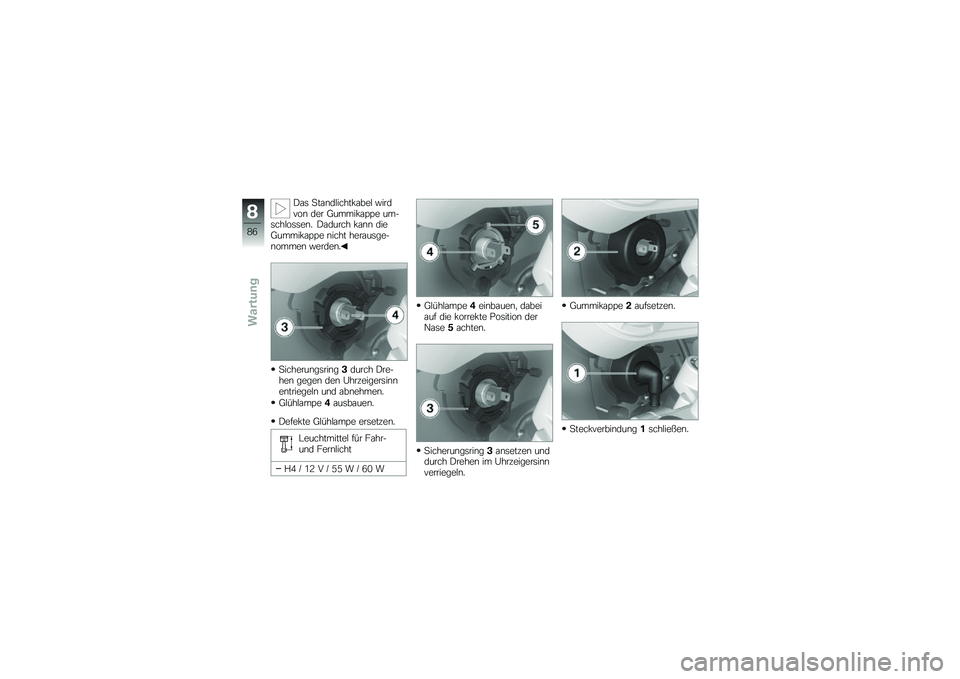

Das Standlichtkabel wirdvon der Gummikappe um-schlossen. Dadurch kann dieGummikappe nicht herausge-nommen werden.
Sicherungsring3durch Dre-hen gegen den Uhrzeigersinnentriegeln und abnehmen.
Glühlampe4ausbauen.
Defekte Glühlampe ersetzen.
Leuchtmittel für Fahr-und Fernlicht
H4 / 12 V / 55 W / 60 W
Glühlampe4einbauen, dabeiauf die korrekte Position derNase5achten.
Sicherungsring3ansetzen unddurch Drehen im Uhrzeigersinnverriegeln.
Gummikappe2aufsetzen.
Steckverbindung1schließen.
8
86
zWartung
Page 89 of 134

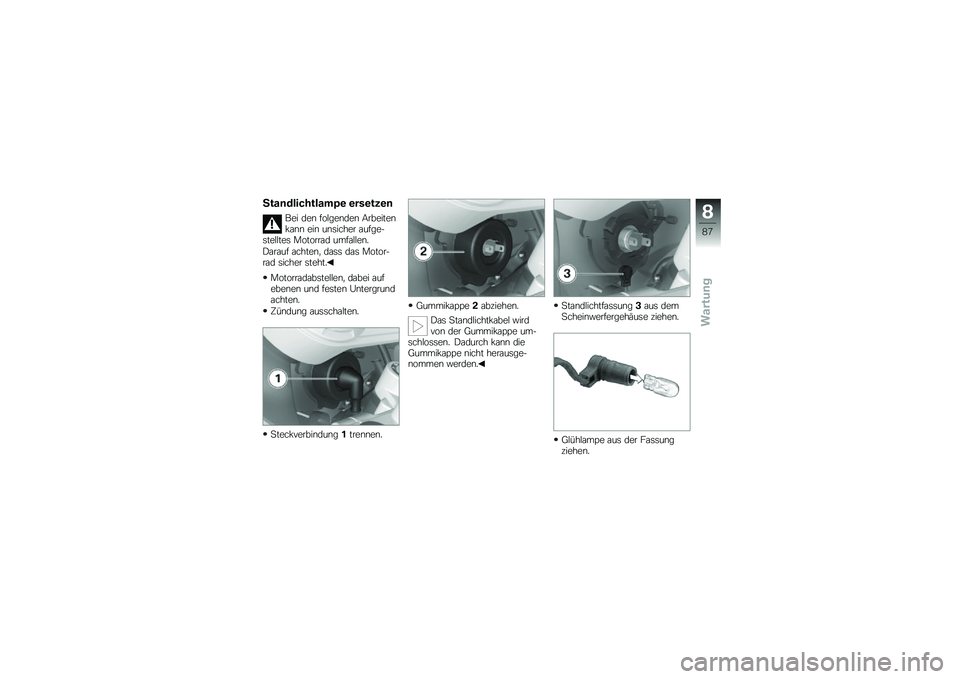

Standlichtlampe ersetzen
Bei den folgenden Arbeitenkann ein unsicher aufge-stelltes Motorrad umfallen.
Darauf achten, dass das Motor-rad sicher steht.
Motorradabstellen, dabei aufebenen und festen Untergrundachten.
Zündung ausschalten.
Steckverbindung1trennen.
Gummikappe2abziehen.
Das Standlichtkabel wirdvon der Gummikappe um-schlossen. Dadurch kann dieGummikappe nicht herausge-nommen werden.
Standlichtfassung3aus demScheinwerfergehäuse ziehen.
Glühlampe aus der Fassungziehen.
8
87
zWartung
Page 90 of 134

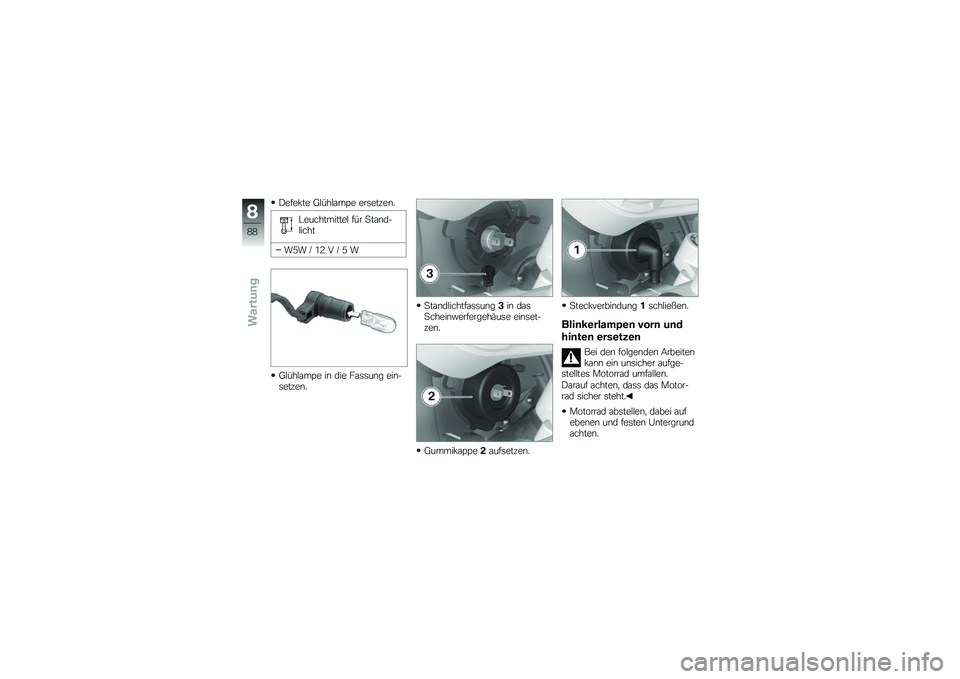

Defekte Glühlampe ersetzen.
Leuchtmittel für Stand-licht
W5W / 12 V / 5 W
Glühlampe in die Fassung ein-setzen.
Standlichtfassung3in dasScheinwerfergehäuse einset-zen.
Gummikappe2aufsetzen.
Steckverbindung1schließen.
Blinkerlampen vorn und
hinten ersetzen
Bei den folgenden Arbeitenkann ein unsicher aufge-stelltes Motorrad umfallen.
Darauf achten, dass das Motor-rad sicher steht.
Motorrad abstellen, dabei aufebenen und festen Untergrundachten.
8
88
zWartung
