BMW MOTORRAD K 1200 GT 2007 Livret de bord (in French)

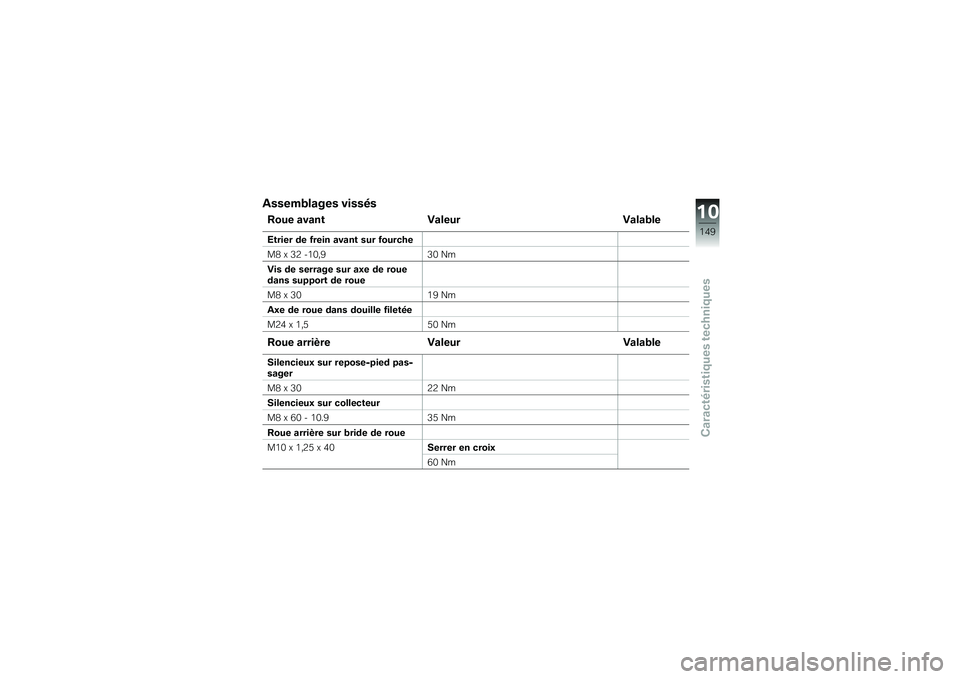

Assemblages vissésRoue avantValeur ValableEtrier de frein avant sur fourche
M8 x 32 -10,930 Nm
Vis de serrage sur axe de roue
dans support de roue
M8 x 30 19 Nm
Axe de roue dans douille filetée
M24 x 1,5 50 NmRoue arrièreValeur ValableSilencieux sur repose-pied pas-
sager
M8 x 3022 Nm
Silencieux sur collecteur
M8 x 60 - 10.9 35 Nm
Roue arrière sur bride de roue
M10 x 1,25 x 40 Serrer en croix
60 Nm
10149zCaractéristiques techniques

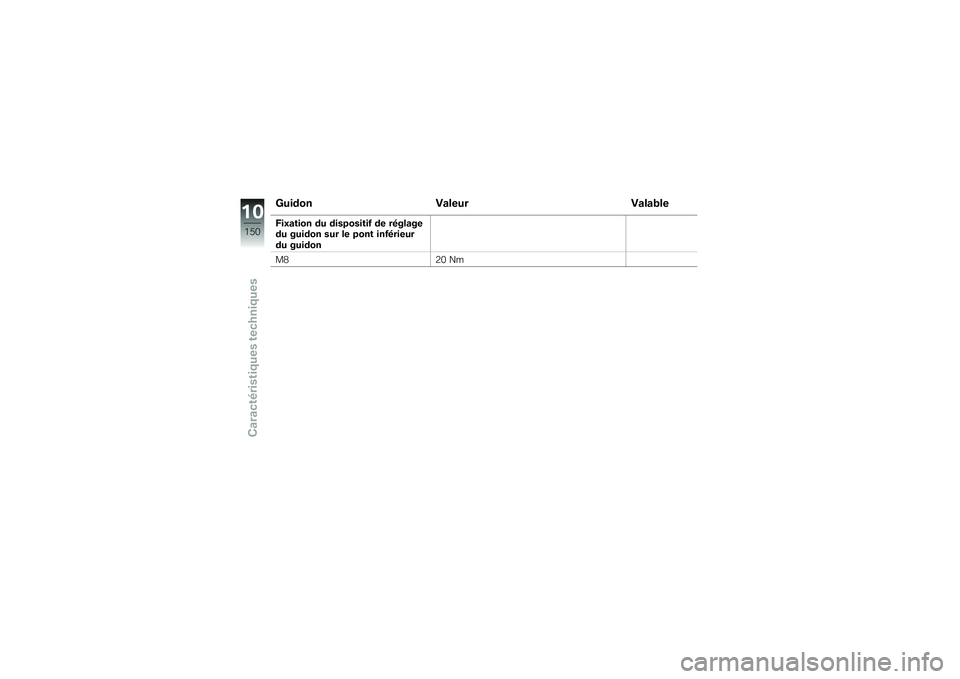

GuidonValeur ValableFixation du dispositif de réglage
du guidon sur le pont inférieur
du guidon
M8 20 Nm
10150zCaractéristiques techniques

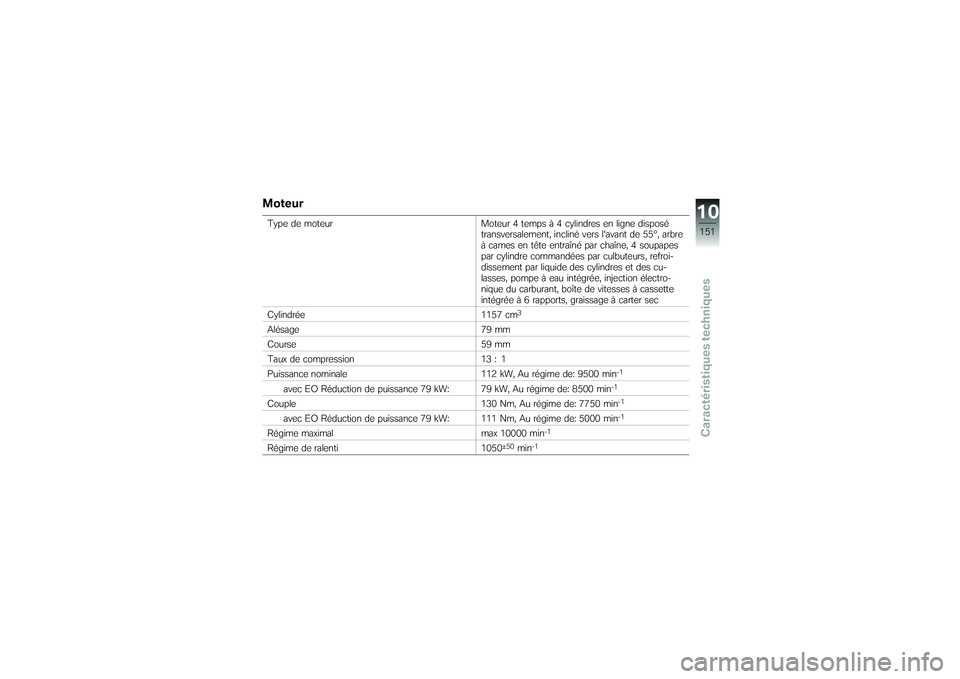

MoteurType de moteurMoteur 4 temps à 4 cylindres en ligne disposé
transversalement, incliné vers l'avant de 55°, arbre
à cames en tête entraîné par chaîne, 4 soupapes
par cylindre commandées par culbuteurs, refroi-
dissement par liquide des cylindres et des cu-
lasses, pompe à eau intégrée, injection électro-
nique du carburant, boîte de vitesses à cassette
intégrée à 6 rapports, graissage à carter sec
Cylindrée 1157 cm
3
Alésage 79 mm
Course 59 mm
Taux de compression 13 : 1
Puissance nominale 112 kW, Au régime de: 9500 min
-1
avec EO Réduction de puissance 79 kW: 79 kW, Au régime de: 8500 min
-1
Couple 130 Nm, Au régime de: 7750 min
-1
avec EO Réduction de puissance 79 kW: 111 Nm, Au régime de: 5000 min
-1
Régime maximal max 10000 min
-1
Régime de ralenti1050
±50
min
-1
10151zCaractéristiques techniques

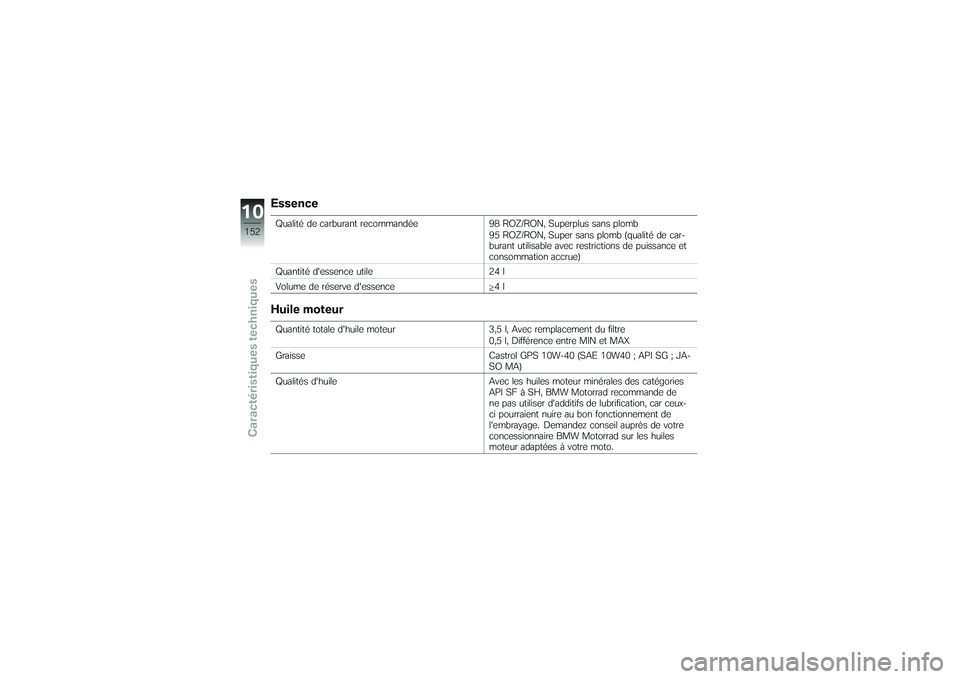

EssenceQualité de carburant recommandée98 ROZ/RON, Superplus sans plomb
95 ROZ/RON, Super sans plomb (qualité de car-
burant utilisable avec restrictions de puissance et
consommation accrue)
Quantité d'essence utile 24 l
Volume de réserve d'essence 4 lHuile moteurQuantité totale d'huile moteur3,5 l, Avec remplacement du filtre
0,5 l, Différence entre MIN et MAX
Graisse Castrol GPS 10W-40 (SAE 10W40 ; API SG ; JA-
SO MA)
Qualités d'huile Avec les huiles moteur minérales des catégories
API SF à SH, BMW Motorrad recommande de
ne pas utiliser d'additifs de lubrification, car ceux-
ci pourraient nuire au bon fonctionnement de
l'embrayage. Demandez conseil auprès de votre
concessionnaire BMW Motorrad sur les huiles
moteur adaptées à votre moto.
10152zCaractéristiques techniques

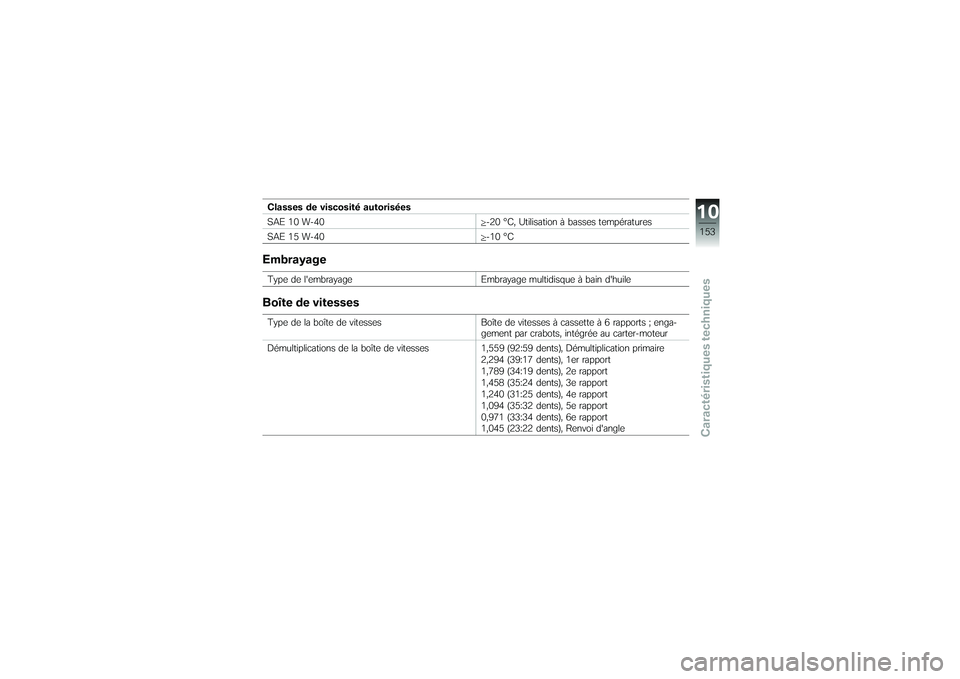

Classes de viscosité autorisées
SAE 10 W-40-20 °C, Utilisation à basses températures
SAE 15 W-40 -10 °CEmbrayageType de l'embrayageEmbrayage multidisque à bain d'huileBoîte de vitessesType de la boîte de vitesses Boîte de vitesses à cassette à 6 rapports ; enga-
gement par crabots, intégrée au carter-moteur
Démultiplications de la boîte de vitesses 1,559 (92:59 dents), Démultiplication primaire
2,294 (39:17 dents), 1er rapport
1,789 (34:19 dents), 2e rapport
1,458 (35:24 dents), 3e rapport
1,240 (31:25 dents), 4e rapport
1,094 (35:32 dents), 5e rapport
0,971 (33:34 dents), 6e rapport
1,045 (23:22 dents), Renvoi d'angle
10153zCaractéristiques techniques

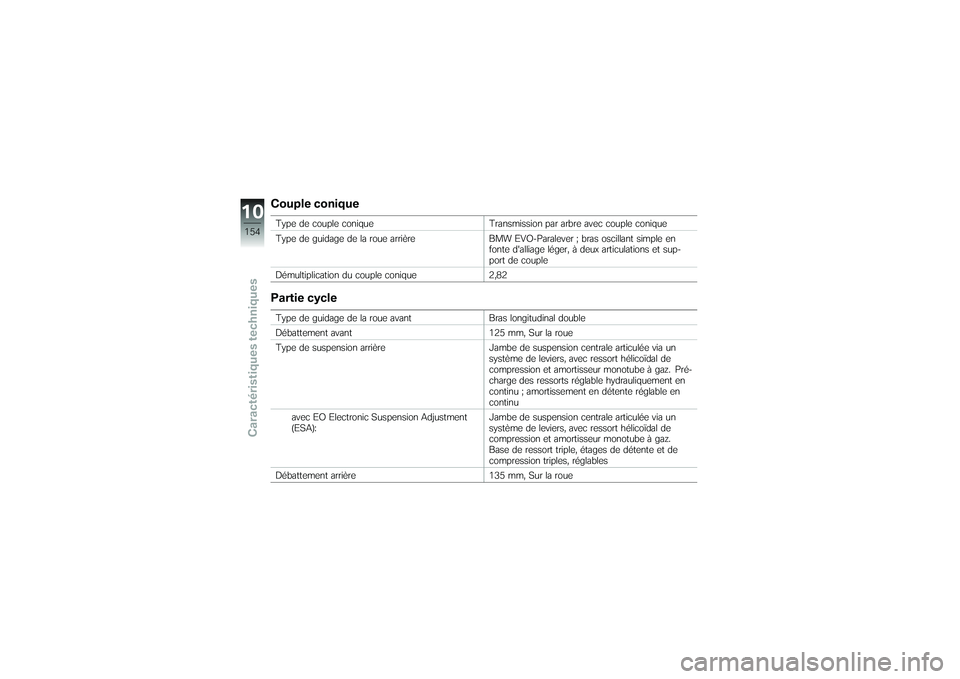

Couple coniqueType de couple coniqueTransmission par arbre avec couple conique
Type de guidage de la roue arrière BMW EVO-Paralever ; bras oscillant simple en
fonte d'alliage léger, à deux articulations et sup-
port de couple
Démultiplication du couple conique 2,82Partie cycleType de guidage de la roue avant Bras longitudinal double
Débattement avant 125 mm, Sur la roue
Type de suspension arrière Jambe de suspension centrale articulée via un
système de leviers, avec ressort hélicoïdal de
compression et amortisseur monotube à gaz. Pré-
charge des ressorts réglable hydrauliquement en
continu ; amortissement en détente réglable en
continu
avec EO Electronic Suspension Adjustment
(ESA): Jambe de suspension centrale articulée via un
système de leviers, avec ressort hélicoïdal de
compression et amortisseur monotube à gaz.
Base de ressort triple, étages de détente et de
compression triples, réglables
Débattement arrière 135 mm, Sur la roue
10154zCaractéristiques techniques

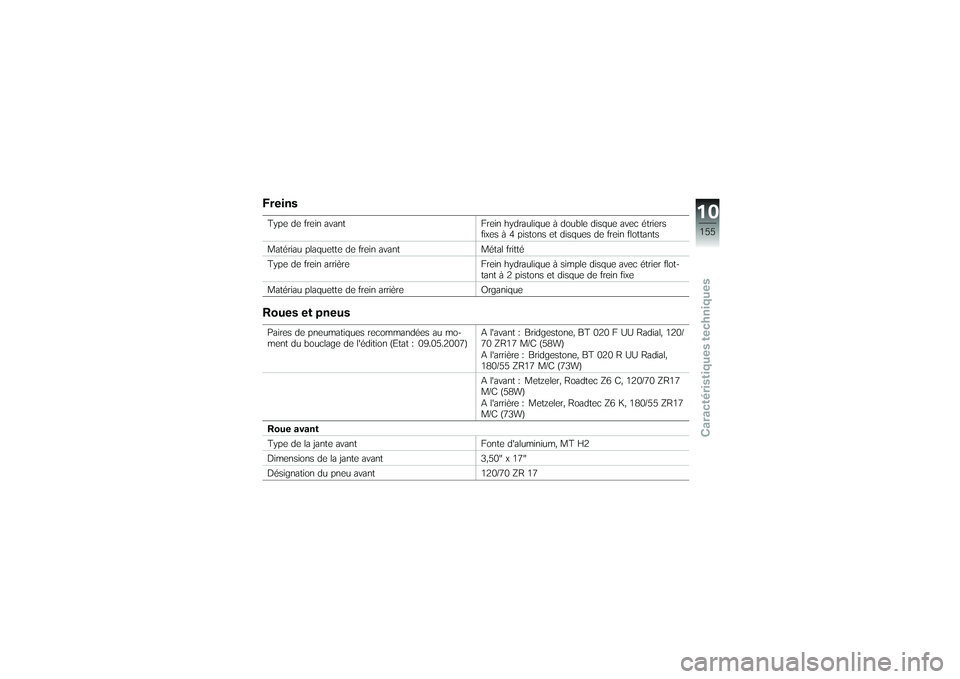

FreinsType de frein avantFrein hydraulique à double disque avec étriers
fixes à 4 pistons et disques de frein flottants
Matériau plaquette de frein avant Métal fritté
Type de frein arrière Frein hydraulique à simple disque avec étrier flot-
tant à 2 pistons et disque de frein fixe
Matériau plaquette de frein arrière OrganiqueRoues et pneusPaires de pneumatiques recommandées au mo-
ment du bouclage de l'édition (Etat : 09.05.2007)A l'avant : Bridgestone, BT 020 F UU Radial, 120/
70 ZR17 M/C (58W)
A l'arrière : Bridgestone, BT 020 R UU Radial,
180/55 ZR17 M/C (73W)
A l'avant : Metzeler, Roadtec Z6 C, 120/70 ZR17
M/C (58W)
A l'arrière : Metzeler, Roadtec Z6 K, 180/55 ZR17
M/C (73W)
Roue avant
Type de la jante avant Fonte d'aluminium, MT H2
Dimensions de la jante avant 3,50" x 17"
Désignation du pneu avant 120/70 ZR 17
10155zCaractéristiques techniques

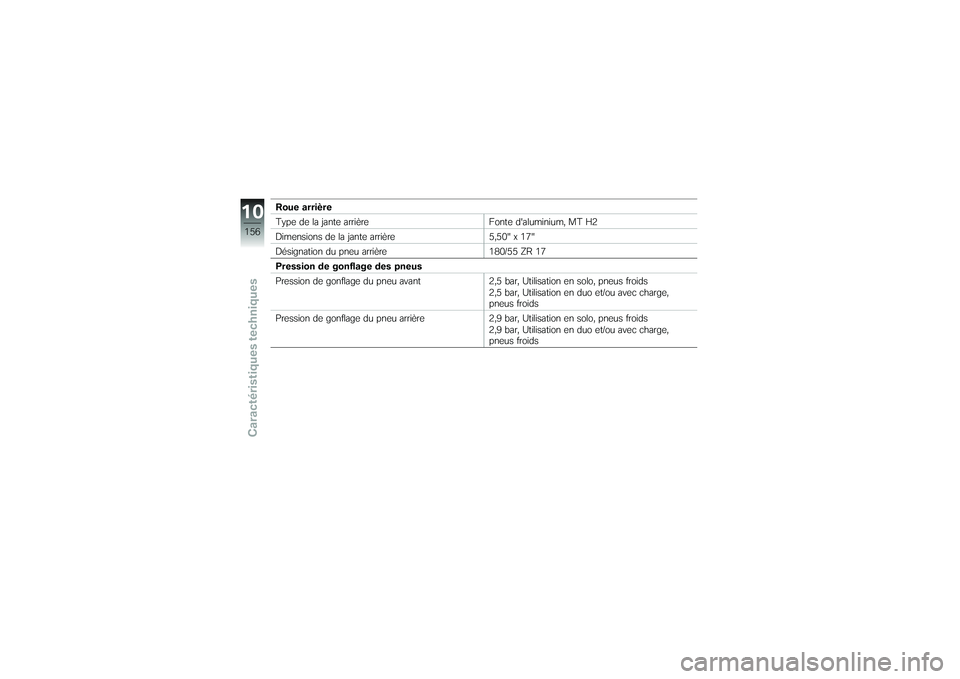

Roue arrière
Type de la jante arrièreFonte d'aluminium, MT H2
Dimensions de la jante arrière 5,50" x 17"
Désignation du pneu arrière 180/55 ZR 17
Pression de gonflage des pneus
Pression de gonflage du pneu avant 2,5 bar, Utilisation en solo, pneus froids
2,5 bar, Utilisation en duo et/ou avec charge,
pneus froids
Pression de gonflage du pneu arrière 2,9 bar, Utilisation en solo, pneus froids
2,9 bar, Utilisation en duo et/ou avec charge,
pneus froids
10156zCaractéristiques techniques

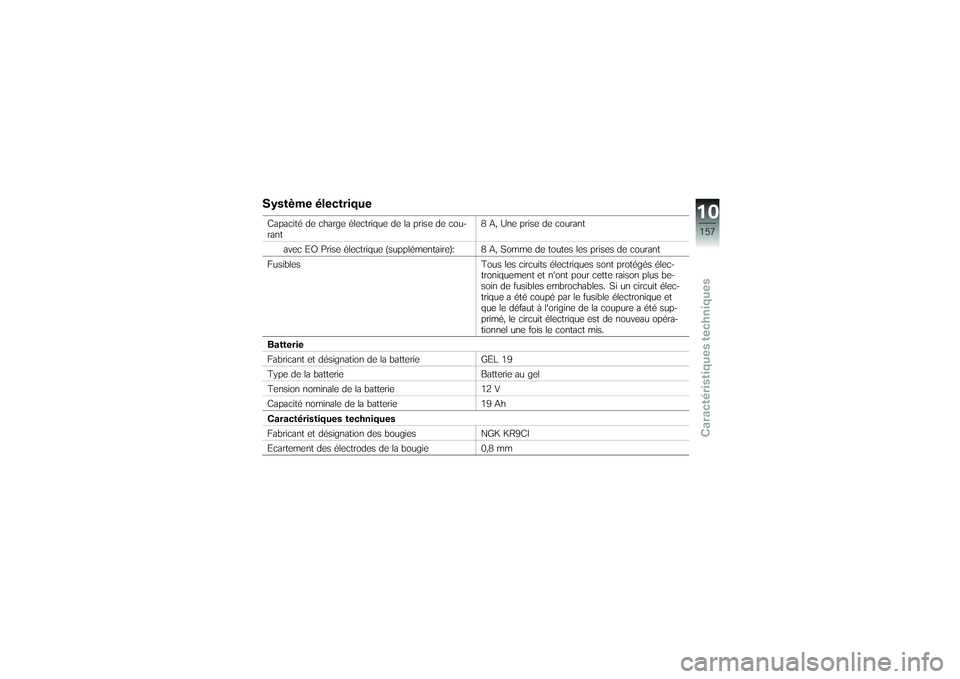

Système électriqueCapacité de charge électrique de la prise de cou-
rant8 A, Une prise de courant
avec EO Prise électrique (supplémentaire): 8 A, Somme de toutes les prises de courant
Fusibles Tous les circuits électriques sont protégés élec- troniquement et n'ont pour cette raison plus be-
soin de fusibles embrochables. Si un circuit élec-
trique a été coupé par le fusible électronique et
que le défaut à l'origine de la coupure a été sup-
primé, le circuit électrique est de nouveau opéra-
tionnel une fois le contact mis.
Batterie
Fabricant et désignation de la batterie GEL 19
Type de la batterie Batterie au gel
Tension nominale de la batterie 12 V
Capacité nominale de la batterie 19 Ah
Caractéristiques techniques
Fabricant et désignation des bougies NGK KR9CI
Ecartement des électrodes de la bougie 0,8 mm
10157zCaractéristiques techniques

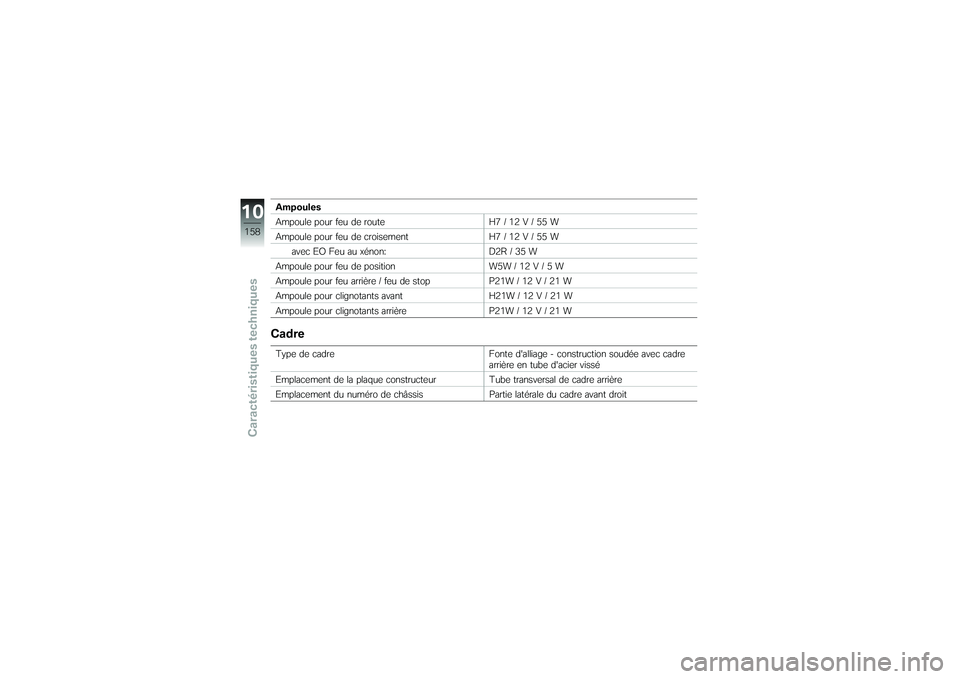

Ampoules
Ampoule pour feu de routeH7 / 12 V / 55 W
Ampoule pour feu de croisement H7 / 12 V / 55 W
avec EO Feu au xénon: D2R / 35 W
Ampoule pour feu de position W5W / 12 V / 5 W
Ampoule pour feu arrière / feu de stop P21W / 12 V / 21 W
Ampoule pour clignotants avant H21W / 12 V / 21 W
Ampoule pour clignotants arrière P21W / 12 V / 21 WCadreType de cadre Fonte d'alliage - construction soudée avec cadre
arrière en tube d'acier vissé
Emplacement de la plaque constructeur Tube transversal de cadre arrière
Emplacement du numéro de châssis Partie latérale du cadre avant droit
10158zCaractéristiques techniques
