BMW MOTORRAD K 1200 LT 2005 Betriebsanleitung (in German)

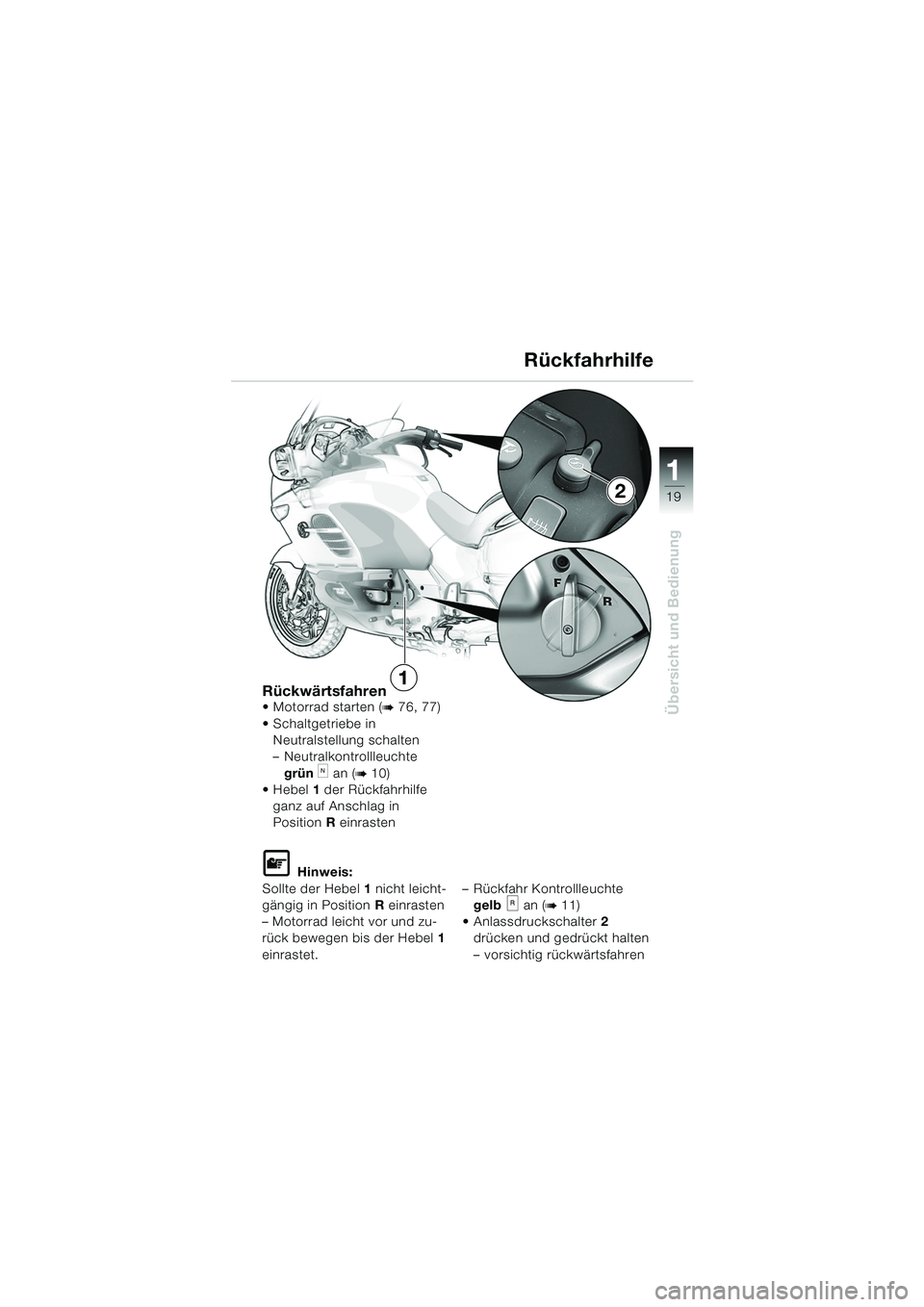

19
Übersicht und Bedienung
1
Rückwärtsfahren Motorrad starten (b 76, 77)
 Schaltgetriebe in Neutralstellung schalten
– Neutralkontrollleuchte
grün
k an (b 10)
 Hebel 1 der Rückfahrhilfe
ganz auf Anschlag in
Position R einrasten
L Hinweis:
Sollte der Hebel 1 nicht leicht-
gängig in Position R einrasten
– Motorrad leicht vor und zu-
rück bewegen bis der Hebel 1
einrastet. – Rückfahr Kontrollleuchte
gelb an (
b 11)
 Anlassdruckschalter 2
drücken und gedrückt halten
– vorsichtig rückwärtsfahren
Rückfahrhilfe
2
1
10LTbkd6.book Seite 19 Freitag, 1. Juli 2005 8:41 08

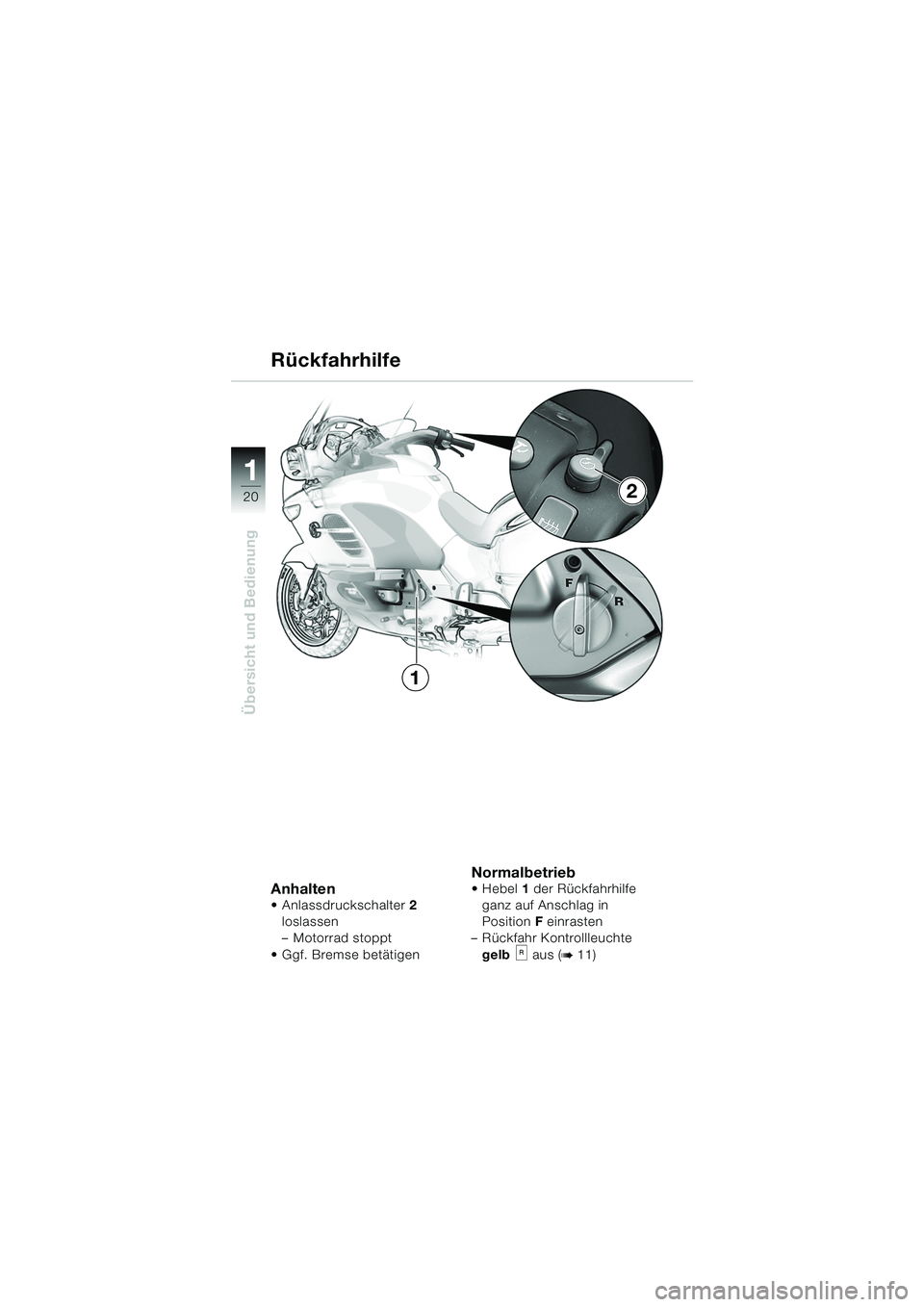

20
Übersicht und Bedienung
1
2
1
Anhalten Anlassdruckschalter2
loslassen
– Motorrad stoppt
 Ggf. Bremse betätigen
Normalbetrieb Hebel 1 der Rückfahrhilfe
ganz auf Anschlag in
Position F einrasten
– Rückfahr Kontrollleuchte
gelb aus (
b 11)
Rückfahrhilfe
10LTbkd6.book Seite 20 Freitag, 1. Juli 2005 8:41 08

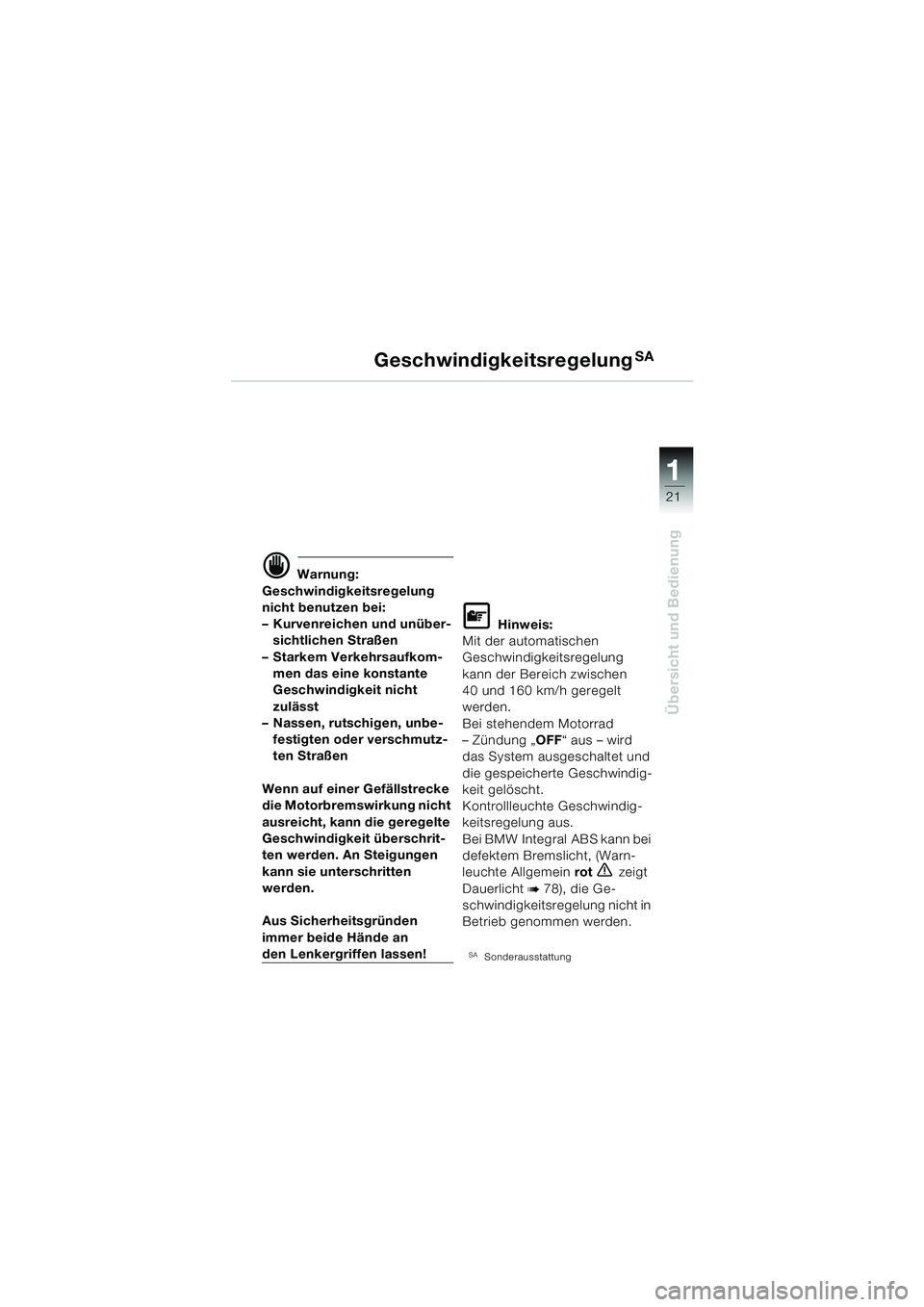

21
Übersicht und Bedienung
1
GeschwindigkeitsregelungSA
d Warnung:
Geschwindigkeitsregelung
nicht benutzen bei:
– Kurvenreichen und unüber- sichtlichen Straßen
– Starkem Verkehrsaufkom- men das eine konstante
Geschwindigkeit nicht
zulässt
– Nassen, rutschigen, unbe-
festigten oder verschmutz-
ten Straßen
Wenn auf einer Gefällstrecke
die Motorbremswirkung nicht
ausreicht, kann die geregelte
Geschwindigkeit überschrit-
ten werden. An Steigungen
kann sie unterschritten
werden.
Aus Sicherheitsgründen
immer beide Hände an
den Lenkergriffen lassen!
L Hinweis:
Mit der automatischen
Geschwindigkeitsregelung
kann der Bereich zwischen
40 und 160 km/h geregelt
werden.
Bei stehendem Motorrad
– Zündung „ OFF“ aus – wird
das System ausgeschaltet und
die gespeicherte Geschwindig-
keit gelöscht.
Kontrollleuchte Geschwindig-
keitsregelung aus.
Bei BMW Integral ABS kann bei
defektem Bremslicht, (Warn-
leuchte Allgemein rot
e zeigt
Dauerlicht
b 78), die Ge-
schwindigkeitsregelung nicht in
Betrieb genommen werden.
SASonderausstattung
10LTbkd6.book Seite 21 Freitag, 1. Juli 2005 8:41 08

22
Übersicht und Bedienung
1

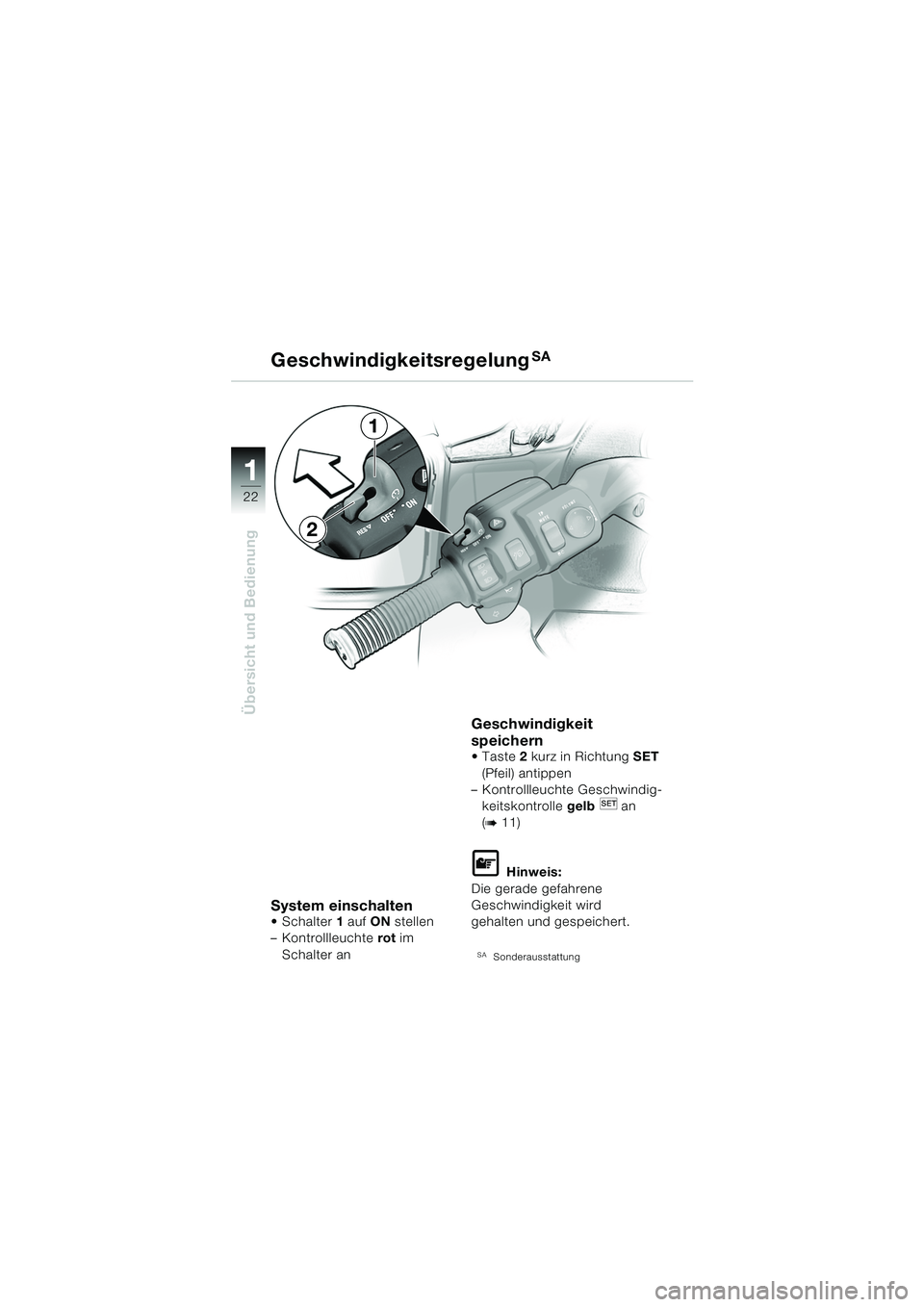

GeschwindigkeitsregelungSA
System einschaltenSchalter1 auf ON stellen
– Kontrollleuchte rot im
Schalter an
Geschwindigkeit
speichern
Taste 2 kurz in Richtung SET
(Pfeil) antippen
– Kontrollleuchte Geschwindig-
keitskontrolle gelb an
(
b 11)
L Hinweis:
Die gerade gefahrene
Geschwindigkeit wird
gehalten und gespeichert.
SASonderausstattung
1
2
10LTbkd6.book Seite 22 Freitag, 1. Juli 2005 8:41 08

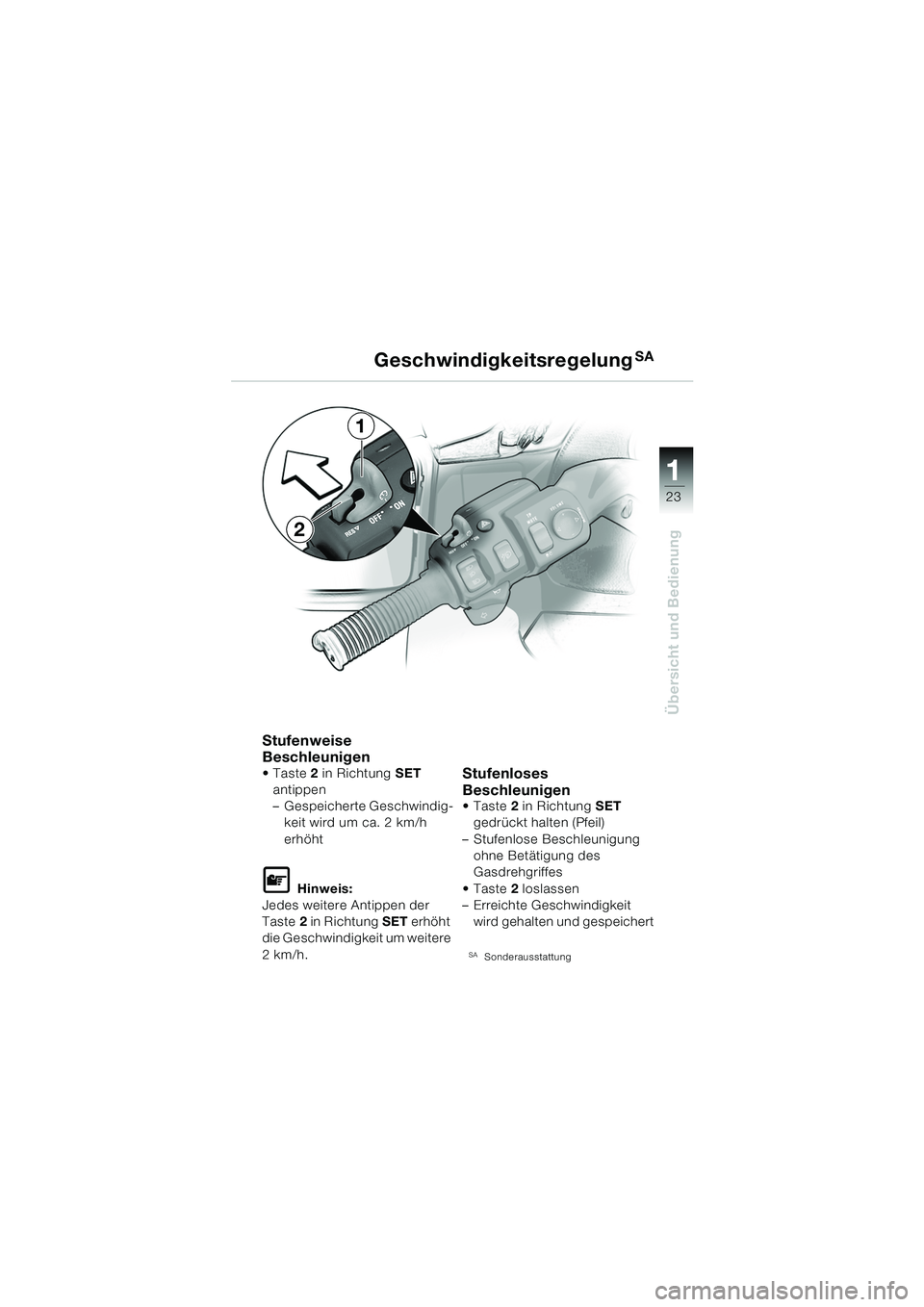

23
Übersicht und Bedienung
1
GeschwindigkeitsregelungSA
Stufenweise
Beschleunigen
Taste2 in Richtung SET
antippen
– Gespeicherte Geschwindig- keit wird um ca. 2 km/h
erhöht
L Hinweis:
Jedes weitere Antippen der
Taste 2 in Richtung SET erhöht
die Geschwindigkeit um weitere
2km/h.
Stufenloses
Beschleunigen
Taste 2 in Richtung SET
gedrückt halten (Pfeil)
– Stufenlose Beschleunigung ohne Betätigung des
Gasdrehgriffes
Taste 2 loslassen
– Erreichte Geschwindigkeit
wird gehalten und gespeichert
SASonderausstattung
1
2
10LTbkd6.book Seite 23 Freitag, 1. Juli 2005 8:41 08

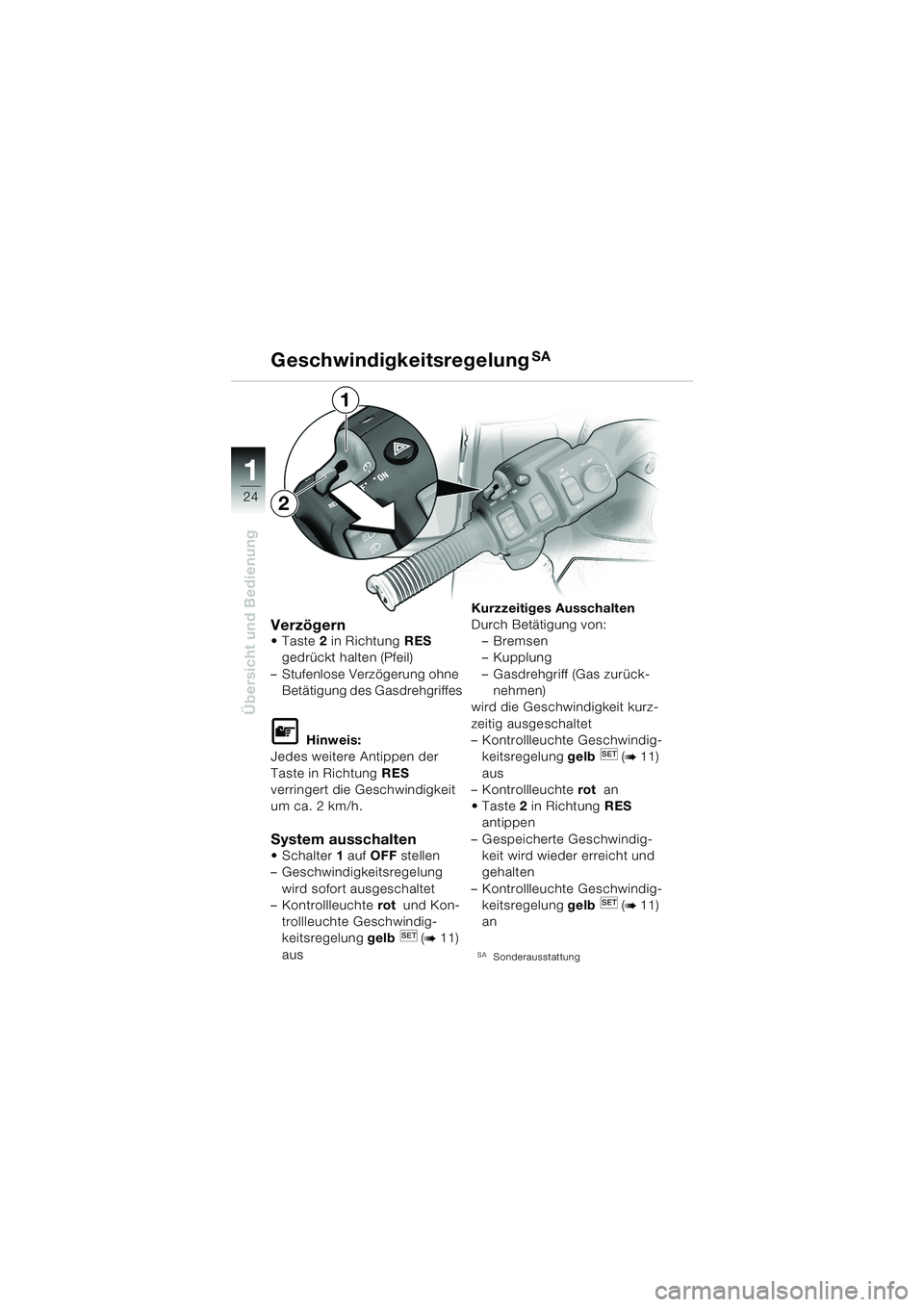

24
Übersicht und Bedienung
1
GeschwindigkeitsregelungSA
VerzögernTaste2 in Richtung RES
gedrückt halten (Pfeil)
– Stufenlose Verzögerung ohne Betätigung des Gasdrehgriffes
L Hinweis:
Jedes weitere Antippen der
Taste in Richtung RES
verringert die Geschwindigkeit
um ca. 2 km/h.
System ausschalten
Schalter 1 auf OFF stellen
– Geschwindigkeitsregelung
wird sofort ausgeschaltet
– Kontrollleuchte rot und Kon-
trollleuchte Geschwindig-
keitsregelung gelb (
b 11)
aus 6 Kurzzeitiges Ausschalten
Durch Betätigung von:
–Bremsen
– Kupplung
– Gasdrehgriff (Gas zurück-nehmen)
wird die Geschwindigkeit kurz-
zeitig ausgeschaltet
– Kontrollleuchte Geschwindig-
keitsregelung gelb (
b 11)
aus
– Kontrollleuchte rot an
Taste 2 in Richtung RES
antippen
– Gespeicherte Geschwindig- keit wird wieder erreicht und
gehalten
– Kontrollleuchte Geschwindig- keitsregelung gelb (
b 11)
an
SASonderausstattung
1
2
10LTbkd6.book Seite 24 Freitag, 1. Juli 2005 8:41 08

25
Übersicht und Bedienung
1
Zeituhr einstellen
d Warnung:
Zeituhr nur bei stehendem
Motorrad einstellen
– Unfallgefahr
 Zündschloss in Betriebsstel-
lung „ON“ (
b 12)
Taster 1 länger als 2 sec. drü-
cken die Uhr geht in den Ein-
stellmode
– Stundenanzeige 2 beginnt zu
blinken und kann durch kur-
zes drücken des Tasters 1
eingestellt werden Taster
1 erneut länger als
2 sec. drücken
– Minutenanzeige 3 beginnt zu
blinken und kann durch kur-
zes drücken des Tasters 1
eingestellt werden
 Durch weiteres Drücken des Tasters 1 für länger als 2 sec.
wird der Einstellmode verlas-
sen
Wird der Taster über 20 sec.
lang nicht betätigt wird der Ein-
stellmode ebenfalls verlassen.
Zeituhr
132
10LTbkd6.book Seite 25 Freitag, 1. Juli 2005 8:41 08

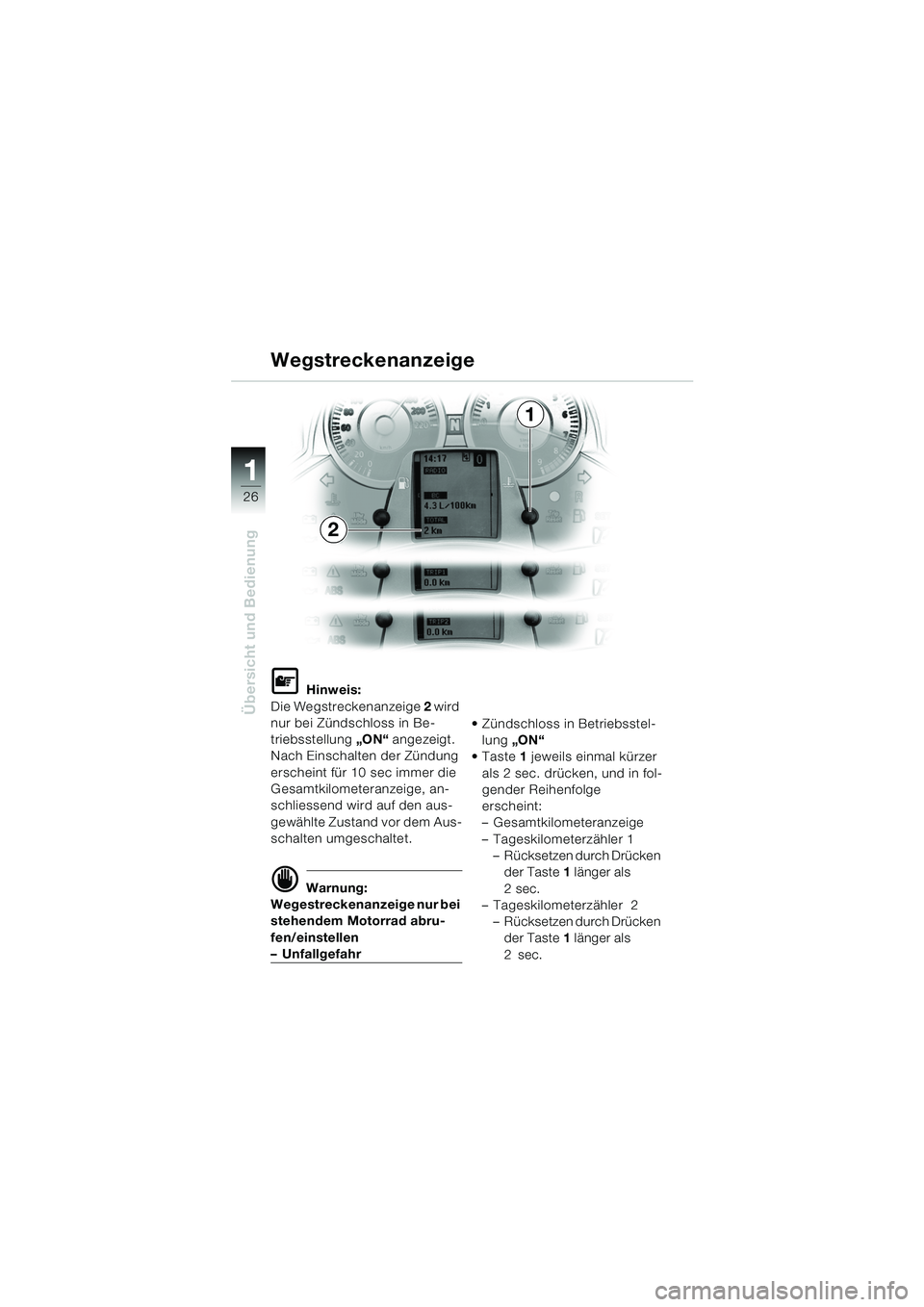

26
Übersicht und Bedienung
1
Wegstreckenanzeige
L Hinweis:
Die Wegstreckenanzeige 2 wird
nur bei Zündschloss in Be-
triebsstellung „ON“ angezeigt.
Nach Einschalten der Zündung
erscheint für 10 sec immer die
Gesamtkilometeranzeige, an-
schliessend wird auf den aus-
gewählte Zustand vor dem Aus-
schalten umgeschaltet.
d Warnung:
Wegestreckenanzeige nur bei
stehendem Motorrad abru-
fen/einstellen
–Unfallgefahr  Zündschloss in Betriebsstel-
lung „ON“
Taste 1 jeweils einmal kürzer
als 2 sec. drücken, und in fol-
gender Reihenfolge
erscheint:
– Gesamtkilometeranzeige
– Tageskilometerzähler 1 – Rücksetzen durch Drücken der Taste 1 länger als
2sec.
– Tageskilometerzähler 2
– Rücksetzen durch Drücken der Taste 1 länger als
2sec.
2
1
10LTbkd6.book Seite 26 Freitag, 1. Juli 2005 8:41 08

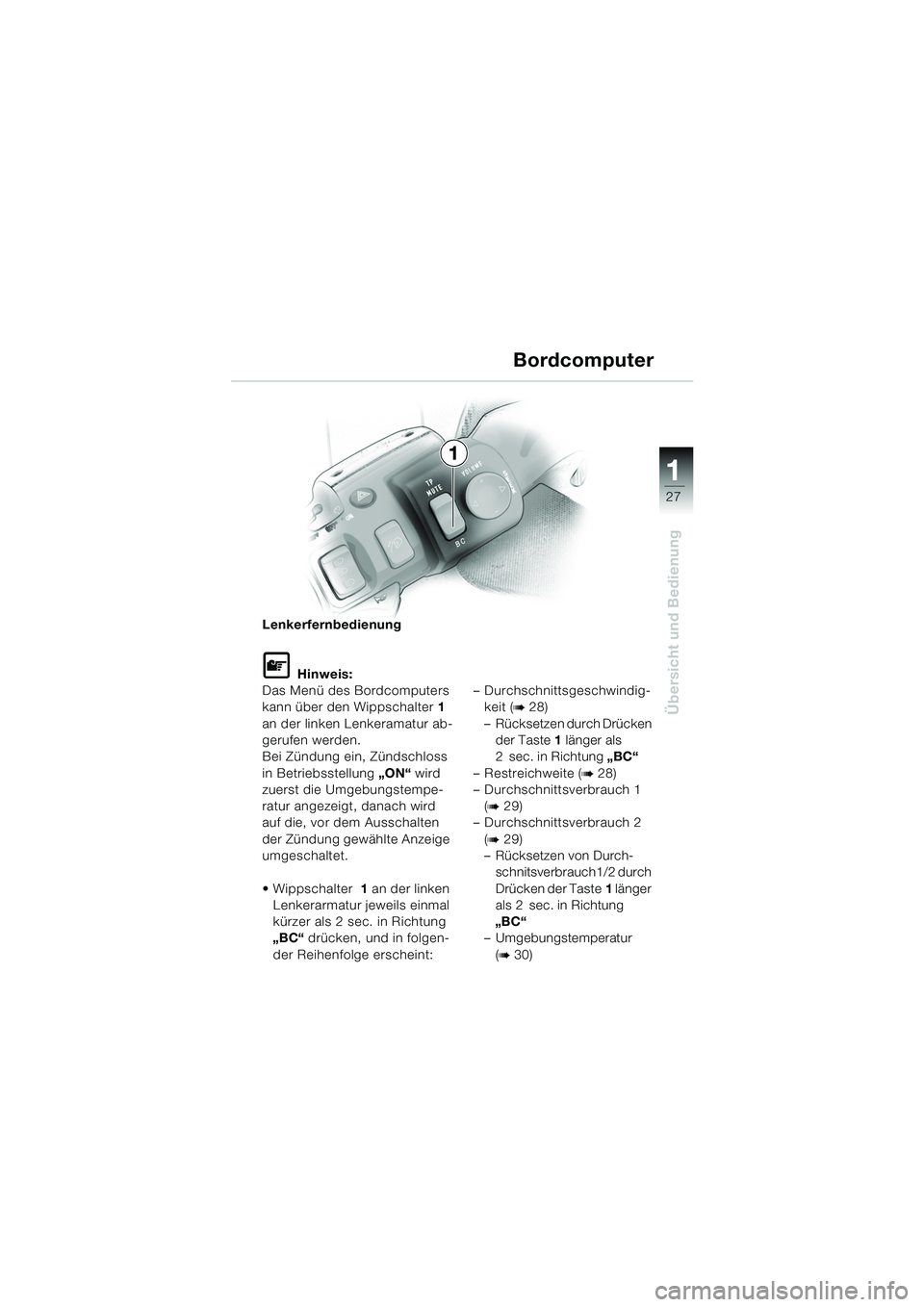

27
Übersicht und Bedienung
1
Lenkerfernbedienung
L Hinweis:
Das Menü des Bordcomputers
kann über den Wippschalter 1
an der linken Lenkeramatur ab-
gerufen werden.
Bei Zündung ein, Zündschloss
in Betriebsstellung „ON“ wird
zuerst die Umgebungstempe-
ratur angezeigt, danach wird
auf die, vor dem Ausschalten
der Zündung gewählte Anzeige
umgeschaltet.
 Wippschalter 1 an der linken
Lenkerarmatur jeweils einmal
kürzer als 2 sec. in Richtung
„BC“ drücken, und in folgen-
der Reihenfolge erscheint: – Durchschnittsgeschwindig-
keit (
b 28)
– Rücksetzen durch Drücken der Taste 1 länger als
2 sec. in Richtung „BC“
– Restreichweite (
b 28)
– Durchschnittsverbrauch 1
(
b 29)
– Durchschnittsverbrauch 2
(
b 29)
– Rücksetzen von Durch- schnitsverbrauch1/2 durch
Drücken der Taste 1 länger
als 2 sec. in Richtung
„BC“
– Umgebungstemperatur
(
b 30)
Bordcomputer
1
10LTbkd6.book Seite 27 Freitag, 1. Juli 2005 8:41 08

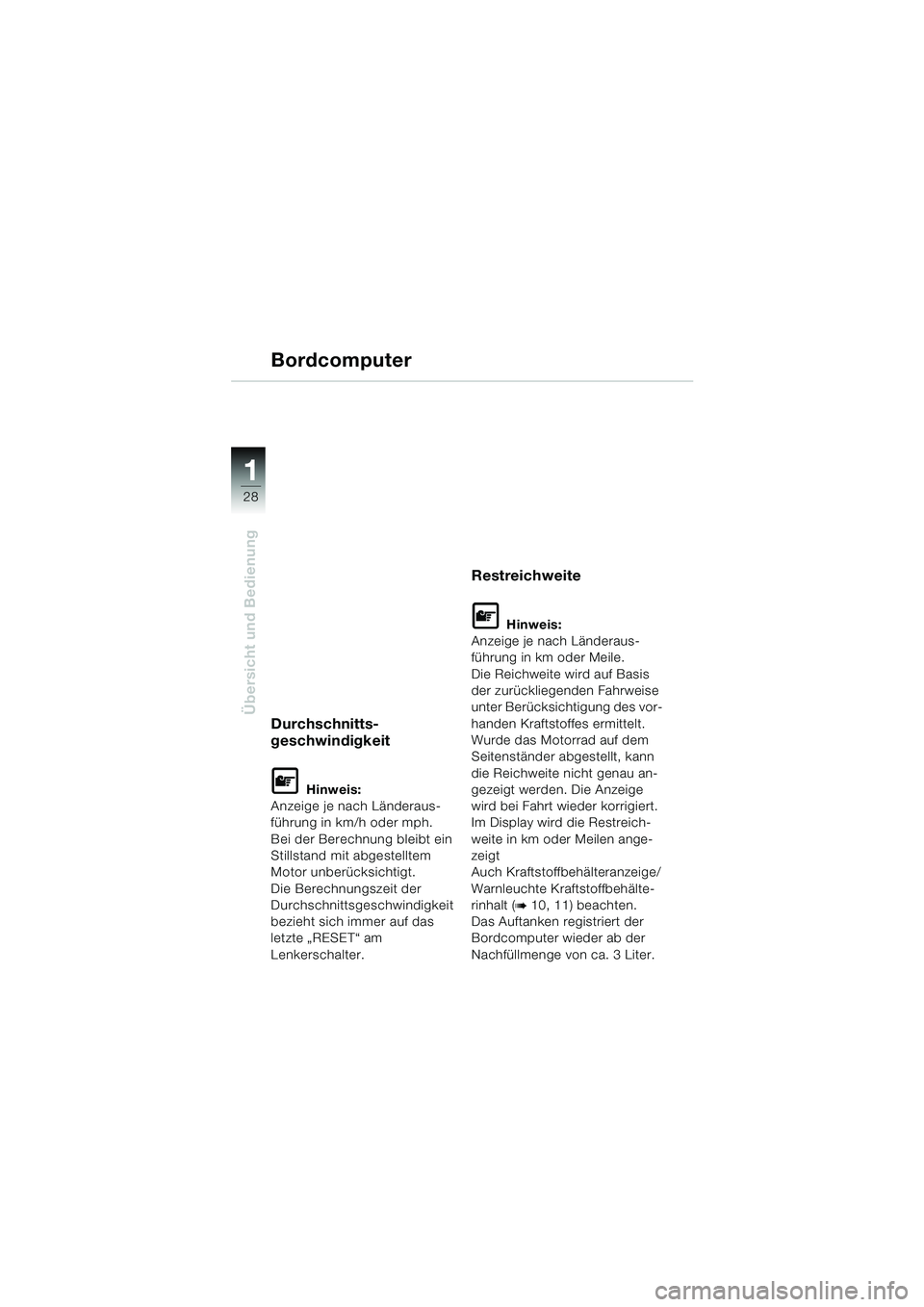

28
Übersicht und Bedienung
1
Bordcomputer
Durchschnitts-
geschwindigkeit
L Hinweis:
Anzeige je nach Länderaus-
führung in km/h oder mph.
Bei der Berechnung bleibt ein
Stillstand mit abgestelltem
Motor unberücksichtigt.
Die Berechnungszeit der
Durchschnittsgeschwindigkeit
bezieht sich immer auf das
letzte „RESET“ am
Lenkerschalter.
Restreichweite
L Hinweis:
Anzeige je nach Länderaus-
führung in km oder Meile.
Die Reichweite wird auf Basis
der zurückliegenden Fahrweise
unter Berücksichtigung des vor-
handen Kraftstoffes ermittelt.
Wurde das Motorrad auf dem
Seitenständer abgestellt, kann
die Reichweite nicht genau an-
gezeigt werden. Die Anzeige
wird bei Fahrt wieder korrigiert.
Im Display wird die Restreich-
weite in km oder Meilen ange-
zeigt
Auch Kraftstoffbehälteranzeige/
Warnleuchte Kraftstoffbehälte-
rinhalt (
b 10, 11) beachten.
Das Auftanken registriert der
Bordcomputer wieder ab der
Nachfüllmenge von ca. 3 Liter.
10LTbkd6.book Seite 28 Freitag, 1. Juli 2005 8:41 08
