BMW MOTORRAD K 1200 LT 2005 Betriebsanleitung (in German)

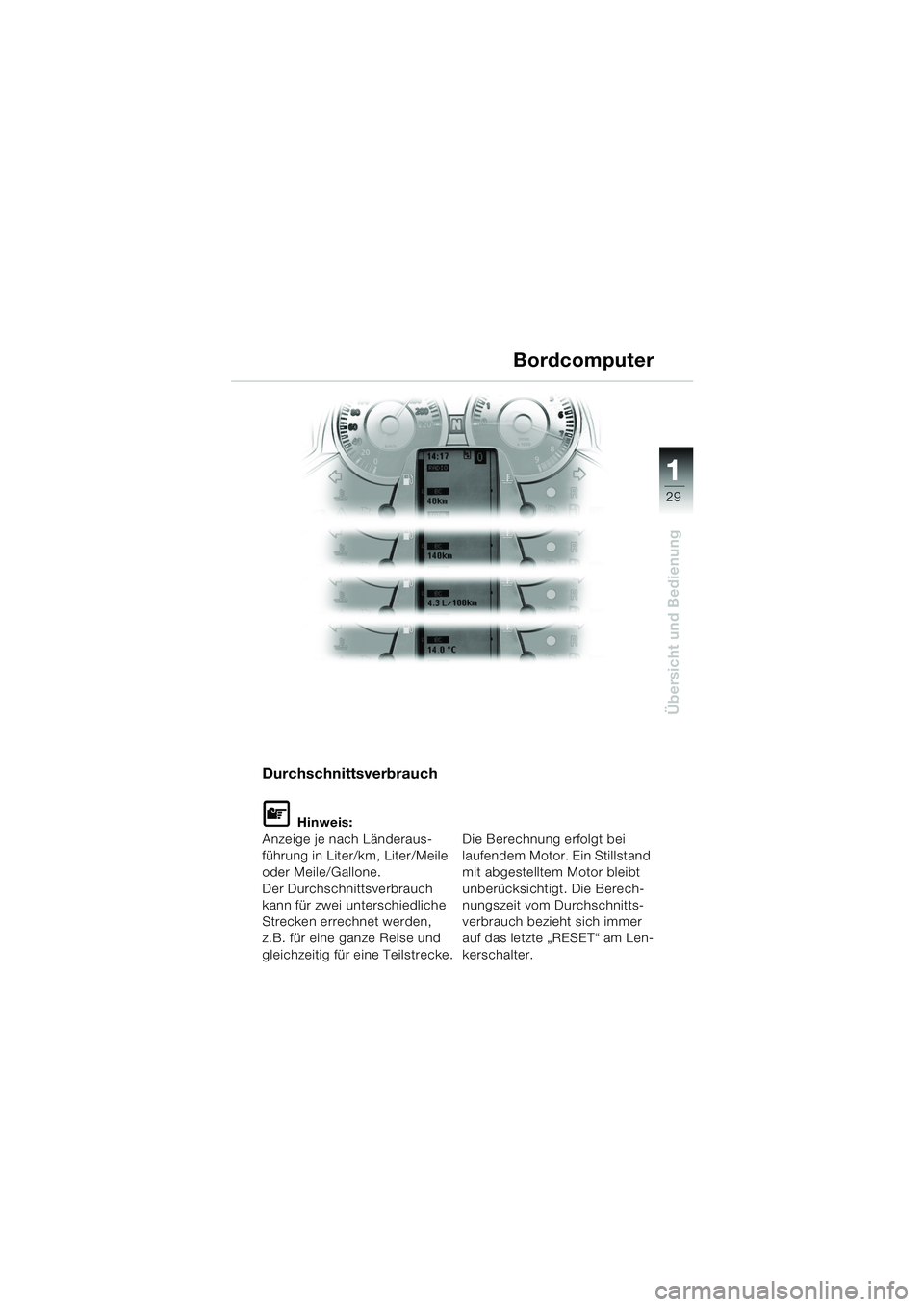

29
Übersicht und Bedienung
1
Bordcomputer
Durchschnittsverbrauch
L Hinweis:
Anzeige je nach Länderaus-
führung in Liter/km, Liter/Meile
oder Meile/Gallone.
Der Durchschnittsverbrauch
kann für zwei unterschiedliche
Strecken errechnet werden,
z.B. für eine ganze Reise und
gleichzeitig für eine Teilstrecke. Die Berechnung erfolgt bei
laufendem Motor. Ein Stillstand
mit abgestelltem Motor bleibt
unberücksichtigt. Die Berech-
nungszeit vom Durchschnitts-
verbrauch bezieht sich immer
auf das letzte „RESET“ am Len-
kerschalter.
10LTbkd6.book Seite 29 Freitag, 1. Juli 2005 8:41 08

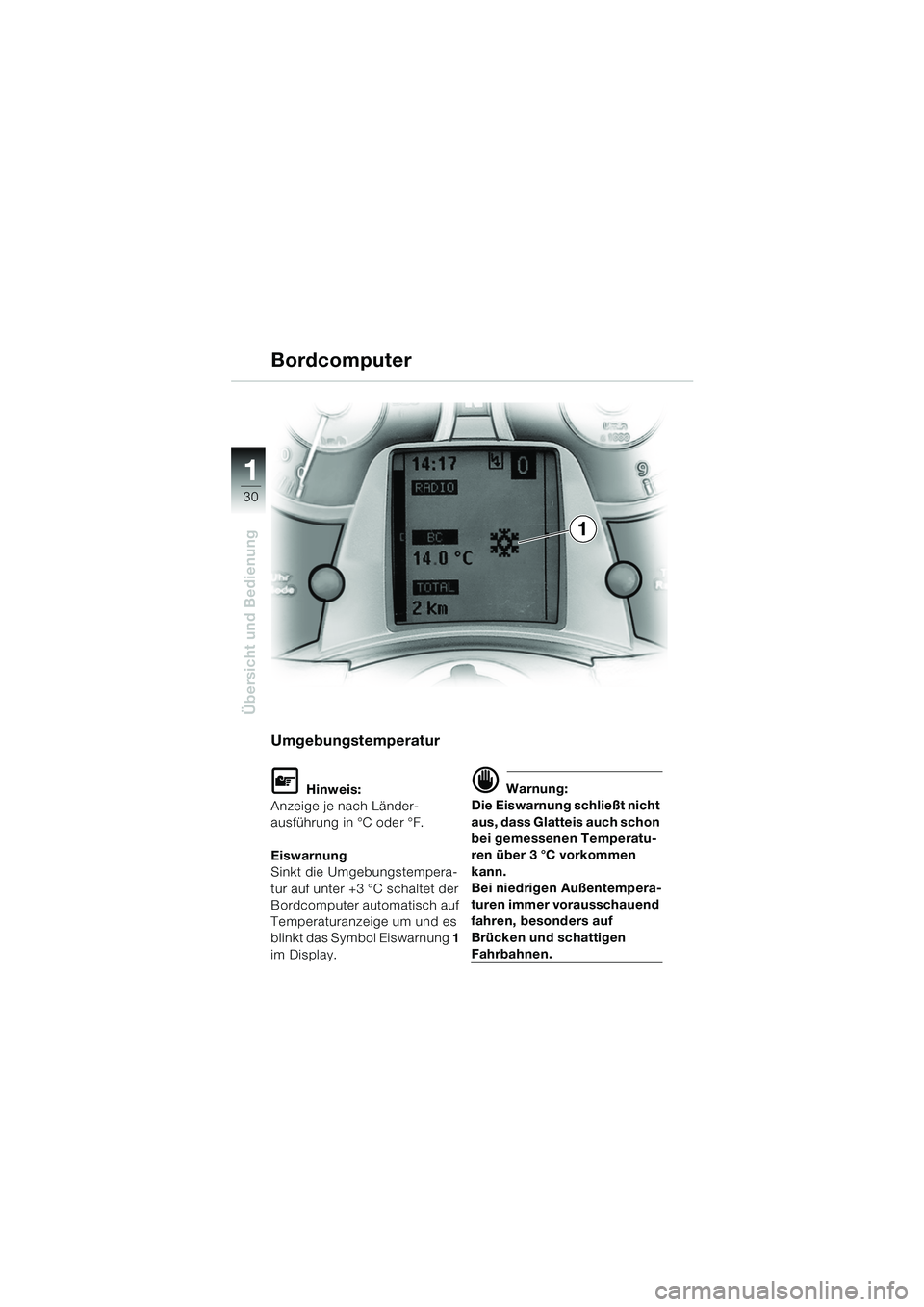

30
Übersicht und Bedienung
1
Bordcomputer
Umgebungstemperatur
L Hinweis:
Anzeige je nach Länder-
ausführung in °C oder °F.
Eiswarnung
Sinkt die Umgebungstempera-
tur auf unter +3 °C schaltet der
Bordcomputer automatisch auf
Temperaturanzeige um und es
blinkt das Symbol Eiswarnung 1
im Display.d Warnung:
Die Eiswarnung schließt nicht
aus, dass Glatteis auch schon
bei gemessenen Temperatu-
ren über 3 °C vorkommen
kann.
Bei niedrigen Außentempera-
turen immer vorausschauend
fahren, besonders auf
Brücken und schattigen
Fahrbahnen.
1
10LT01d6.fm Seite 30 Dienstag, 12. Juli 2005 8:27 08

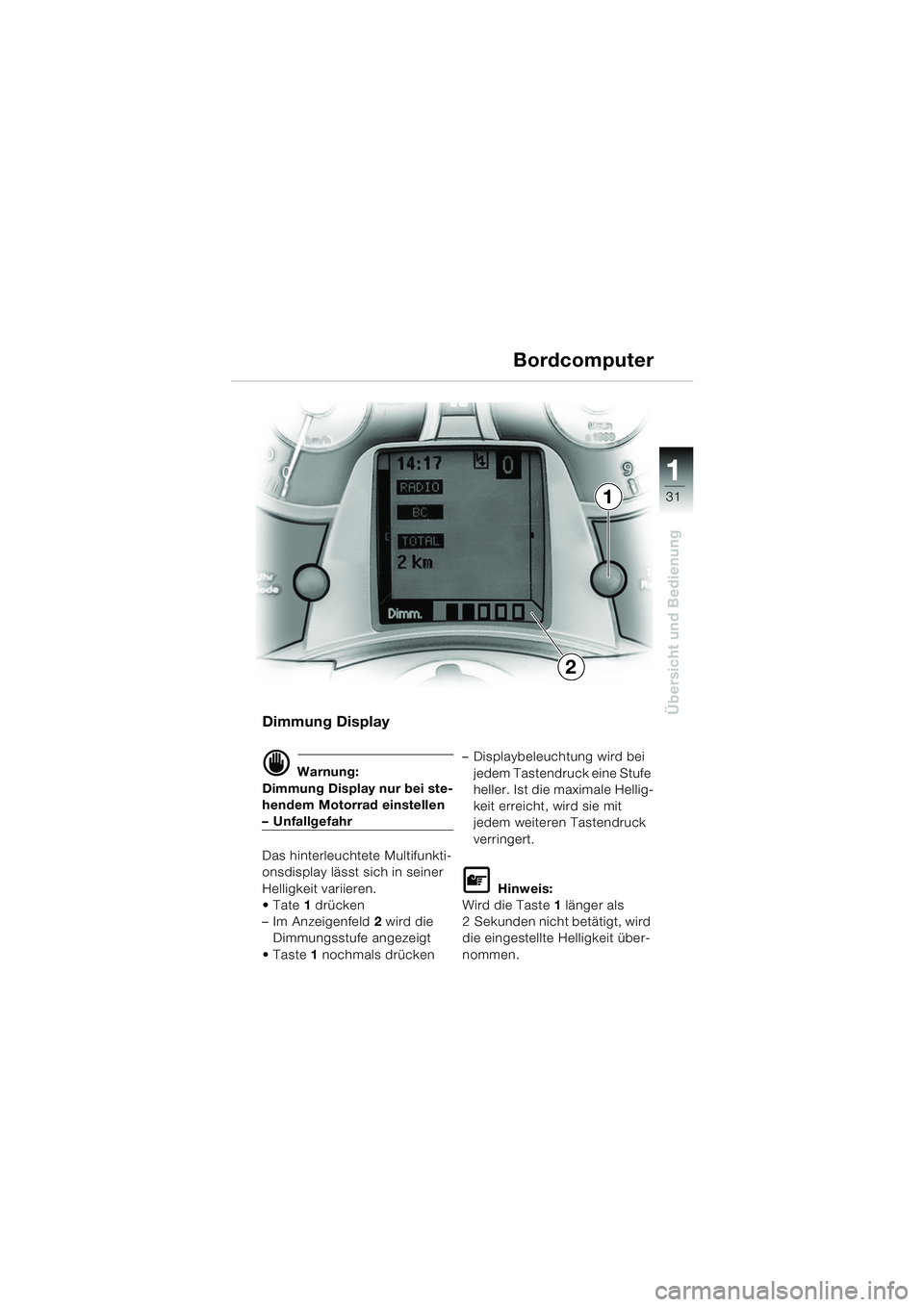

31
Übersicht und Bedienung
1
Bordcomputer
Dimmung Display
d Warnung:
Dimmung Display nur bei ste-
hendem Motorrad einstellen
– Unfallgefahr
Das hinterleuchtete Multifunkti-
onsdisplay lässt sich in seiner
Helligkeit variieren.
Tate 1 drücken
– Im Anzeigenfeld 2 wird die
Dimmungsstufe angezeigt
Taste 1 nochmals drücken – Displaybeleuchtung wird bei
jedem Tastendruck eine Stufe
heller. Ist die maximale Hellig-
keit erreicht, wird sie mit
jedem weiteren Tastendruck
verringert.
L Hinweis:
Wird die Taste 1 länger als
2 Sekunden nicht betätigt, wird
die eingestellte Helligkeit über-
nommen.
1
2
10LT01d6.fm Seite 31 Dienstag, 12. Juli 2005 8:27 08

32
Übersicht und Bedienung
1
Koffer öffnen/schließen
L Hinweis:
Bei ZentralverriegelungSA Zu-
satzbedienungsanleitung DWA
beachten
 Motorrad auf Haupt- oder Seitenständer stellen
– Ebenen, festen Untergrund
beachten!
Koffer öffnen Ggf. Koffer aufschließen  Schlüssel im Kofferschloss in Stellung A drehen
 Schließzylinder drücken
– Verriegelung 2 springt auf
 Hand an Haltegriff 1
 Verriegelung 2 aufklappen
(Pfeil)
 Koffer öffnen
Koffer schließen
e Achtung:
Um die Dichtigkeit der Koffer
zu gewährleisten müssen die
Dichtkanten der Koffer beim
Schließen frei sein.
 Kofferdeckel schließen
 Verriegelung 2 zuklappen
 Ggf. Koffer abschließen
und Schlüssel abziehen
SASonderausstattung
A
1
2
10LTbkd6.book Seite 32 Freitag, 1. Juli 2005 8:41 08

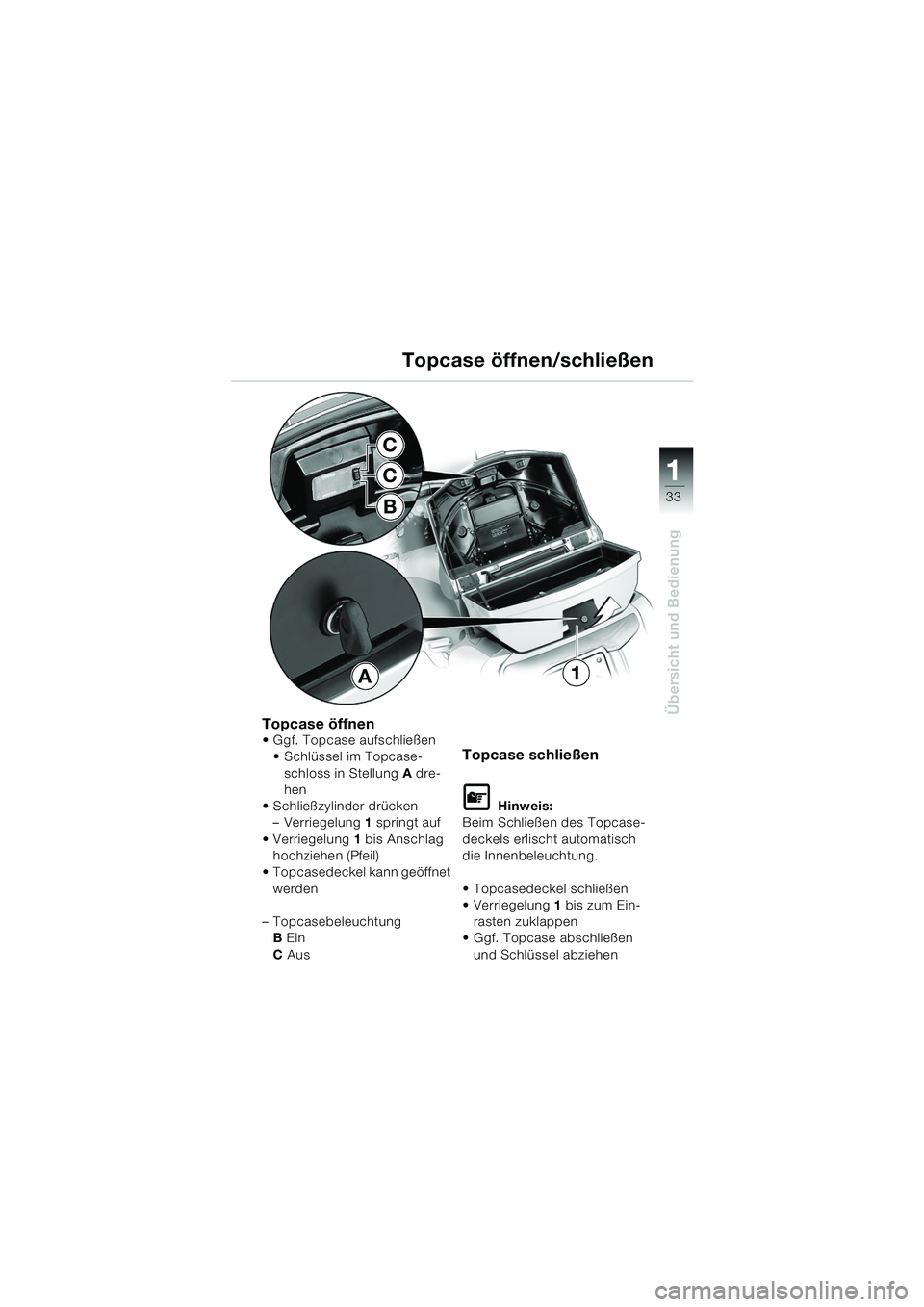

33
Übersicht und Bedienung
1
Topcase öffnen/schließen
Topcase öffnen Ggf. Topcase aufschließen  Schlüssel im Topcase-schloss in Stellung A dre-
hen
 Schließzylinder drücken – Verriegelung 1 springt auf
 Verriegelung 1 bis Anschlag
hochziehen (Pfeil)
 Topcasedeckel kann geöffnet
werden
– Topcasebeleuchtung B Ein
C AusTopcase schließen
L Hinweis:
Beim Schließen des Topcase-
deckels erlischt automatisch
die Innenbeleuchtung.
 Topcasedeckel schließen
 Verriegelung 1 bis zum Ein-
rasten zuklappen
 Ggf. Topcase abschließen
und Schlüssel abziehen
A1
C
C
B
10LTbkd6.book Seite 33 Freitag, 1. Juli 2005 8:41 08

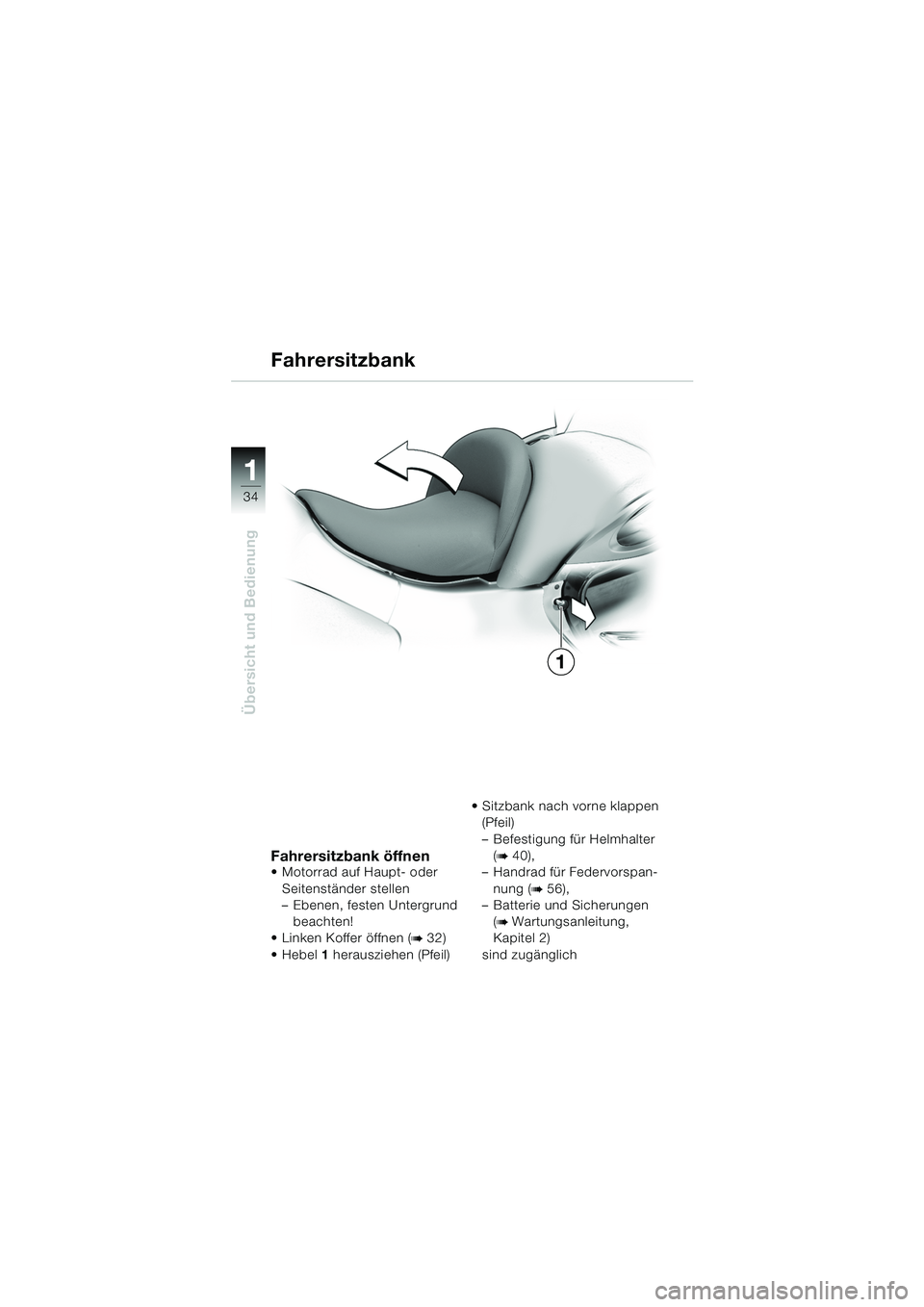

34
Übersicht und Bedienung
1
Fahrersitzbank
Fahrersitzbank öffnen Motorrad auf Haupt- oder Seitenständer stellen
– Ebenen, festen Untergrund beachten!
 Linken Koffer öffnen (
b 32)
 Hebel 1 herausziehen (Pfeil)  Sitzbank nach vorne klappen
(Pfeil)
– Befestigung für Helmhalter
(
b 40),
– Handrad für Federvorspan-
nung (
b 56),
– Batterie und Sicherungen
(
b Wartungsanleitung,
Kapitel 2)
sind zugänglich
1
10LTbkd6.book Seite 34 Freitag, 1. Juli 2005 8:41 08

35
Übersicht und Bedienung
1
B
A
1Fahrersitzbank
Fahrersitzbank verstellen:
 Sitzbank öffnen (b 34)
– Verstellbügel 1 in gewünschte
Position (Pfeil) schwenken
– Sitzbank läßt sich in
2 Positionen verstellen:
–A = hoch
– B = tief
Fahrersitzbank verriegeln
e Achtung:
Beim Schließen der Fahrersitz-
bank beachten:
– Handrad für Federbeinverstel- lung einklappen!
– Feste Verankerung der Fah-
rersitzbank kontrollieren!
 Sitzbank nach hinten klappen, bis Verriegelung
hörbar einrastet
 Linken Koffer schließen (
b 32)
10LTbkd6.book Seite 35 Freitag, 1. Juli 2005 8:41 08

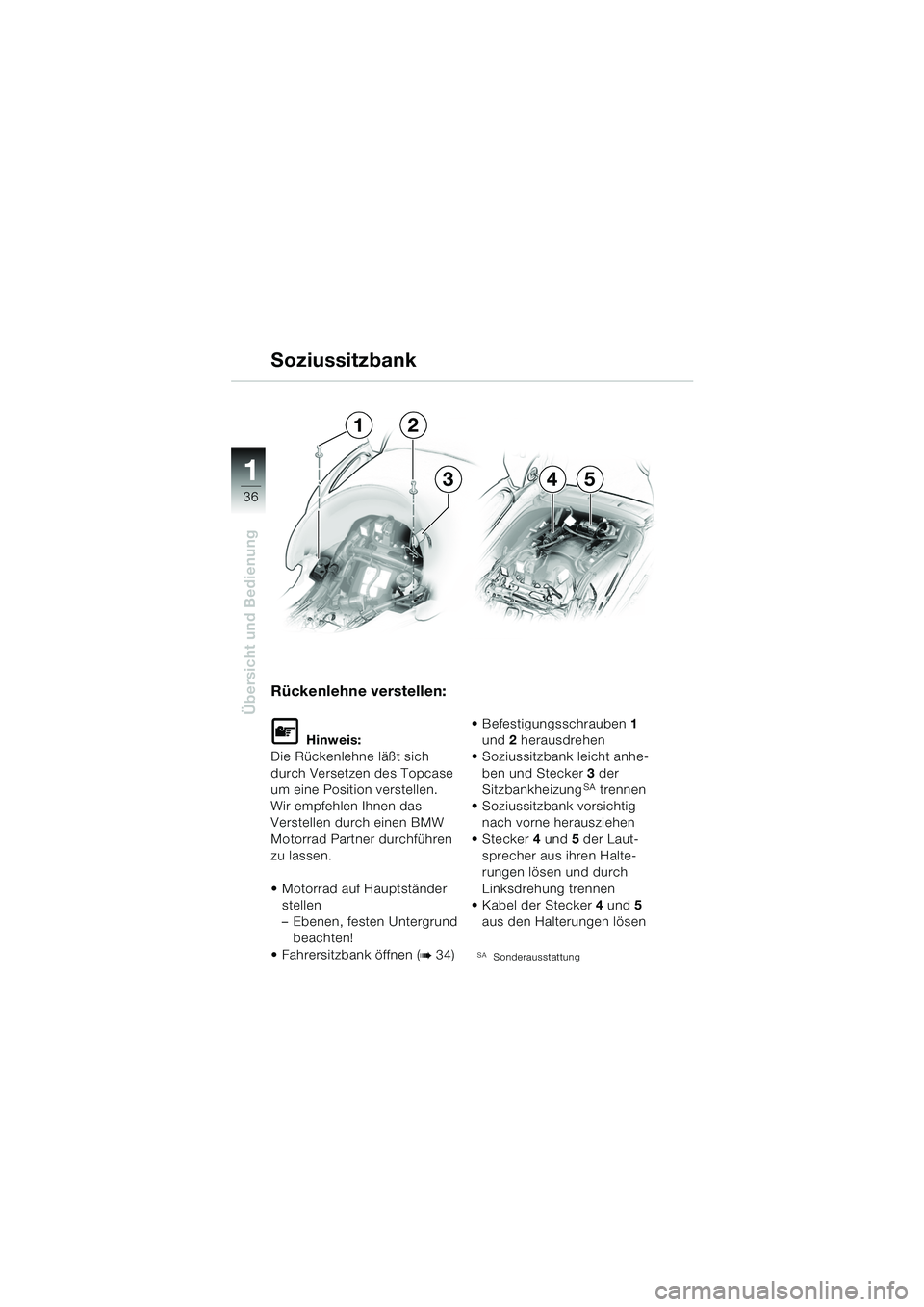

36
Übersicht und Bedienung
1
Rückenlehne verstellen:
L Hinweis:
Die Rückenlehne läßt sich
durch Versetzen des Topcase
um eine Position verstellen.
Wir empfehlen Ihnen das
Verstellen durch einen BMW
Motorrad Partner durchführen
zu lassen.
 Motorrad auf Hauptständer stellen
– Ebenen, festen Untergrund beachten!
 Fahrersitzbank öffnen (
b 34)  Befestigungsschrauben
1
und 2 herausdrehen
 Soziussitzbank leicht anhe- ben und Stecker 3 der
Sitzbankheizung
SA trennen
 Soziussitzbank vorsichtig nach vorne herausziehen
Stecker 4 und 5 der Laut-
sprecher aus ihren Halte-
rungen lösen und durch
Linksdrehung trennen
Kabel der Stecker 4 und 5
aus den Halterungen lösen
SASonderausstattung
Soziussitzbank
45
12
3
10LTbkd6.book Seite 36 Freitag, 1. Juli 2005 8:41 08

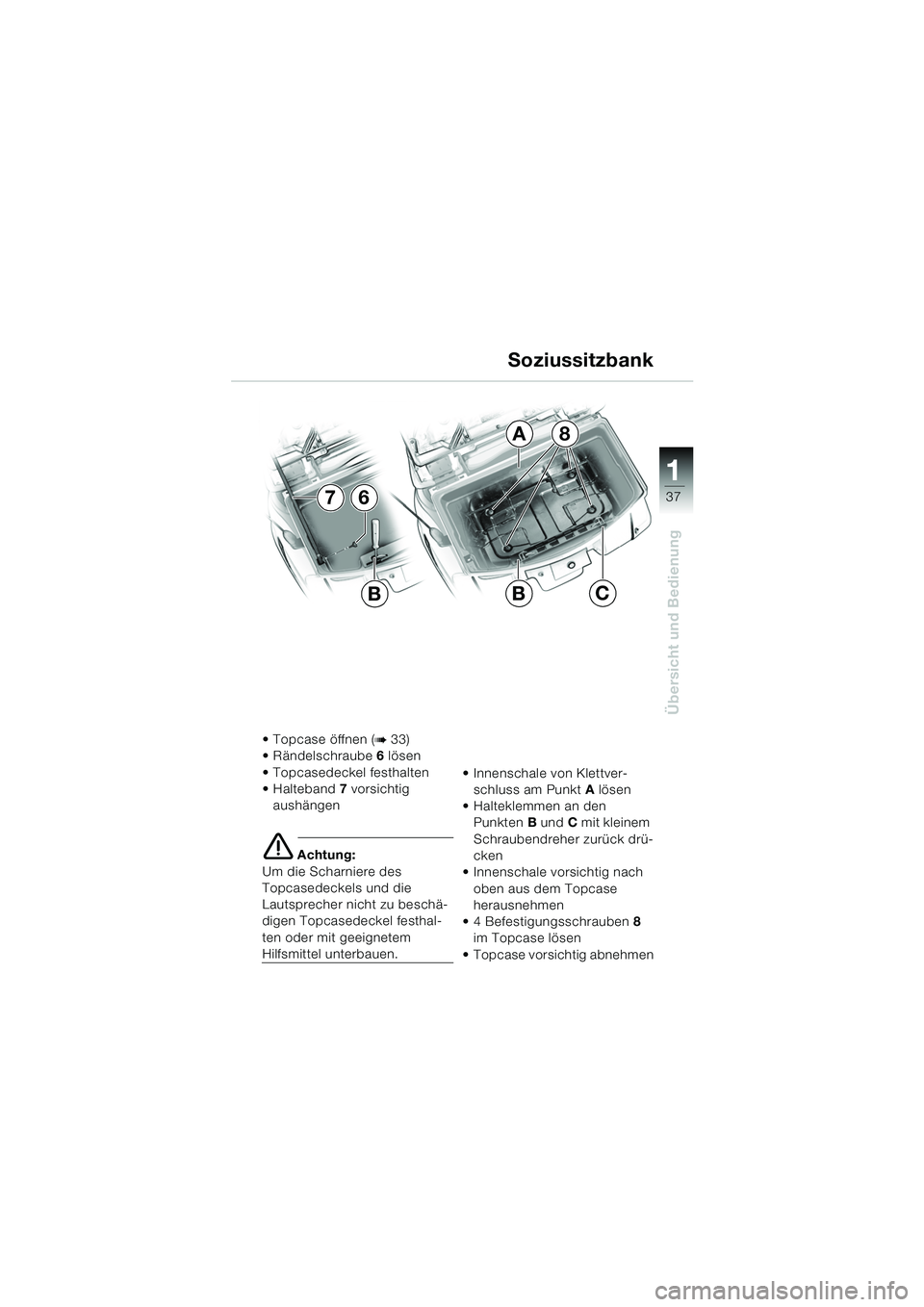

37
Übersicht und Bedienung
1
Soziussitzbank
 Topcase öffnen (b 33)
Rändelschraube 6 lösen
 Topcasedeckel festhalten
Halteband 7 vorsichtig
aushängen
e Achtung:
Um die Scharniere des
Topcasedeckels und die
Lautsprecher nicht zu beschä-
digen Topcasedeckel festhal-
ten oder mit geeignetem
Hilfsmittel unterbauen.  Innenschale von Klettver-
schluss am Punkt A lösen
 Halteklemmen an den Punkten B und C mit kleinem
Schraubendreher zurück drü-
cken
 Innenschale vorsichtig nach
oben aus dem Topcase
herausnehmen
 4 Befestigungsschrauben 8
im Topcase lösen
 Topcase vorsichtig abnehmen
7
A
C
6
BB
8
10LTbkd6.book Seite 37 Freitag, 1. Juli 2005 8:41 08

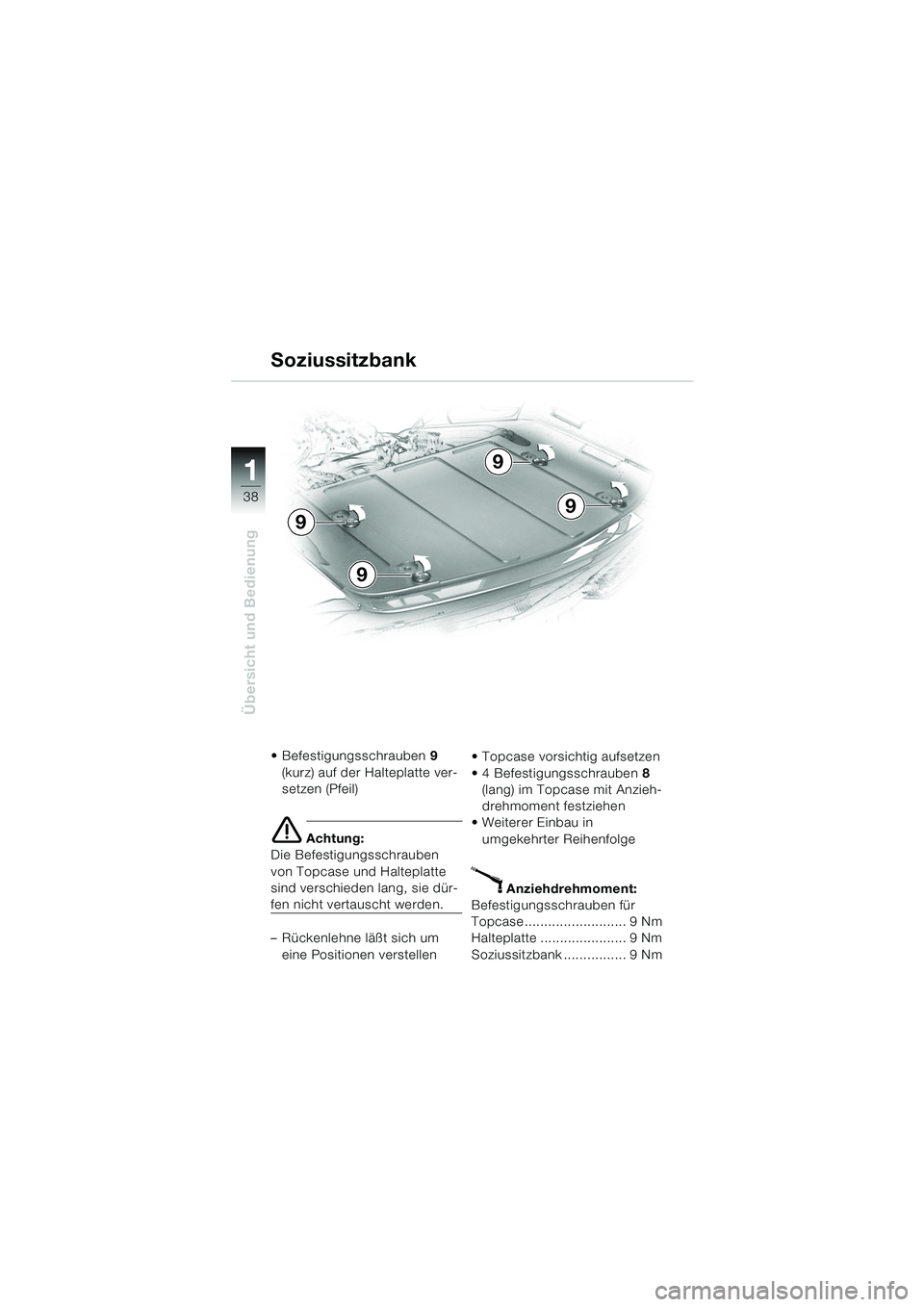

38
Übersicht und Bedienung
1
Soziussitzbank
 Befestigungsschrauben9
(kurz) auf der Halteplatte ver-
setzen (Pfeil)
e Achtung:
Die Befestigungsschrauben
von Topcase und Halteplatte
sind verschieden lang, sie dür-
fen nicht vertauscht werden.
– Rückenlehne läßt sich um eine Positionen verstellen  Topcase vorsichtig aufsetzen
 4 Befestigungsschrauben
8
(lang) im Topcase mit Anzieh-
drehmoment festziehen
Weiterer Einbau in
umgekehrter Reihenfolge
X Anziehdrehmoment:
Befestigungsschrauben für
Topcase.......................... 9 Nm
Halteplatte ...................... 9 Nm
Soziussitzbank ................ 9 Nm
9
9
9
9
