BMW MOTORRAD R 1150 GS 2002 Betriebsanleitung (in German)

111
9
Übersicht und Bedienung
1Kontrollleuchte Blinker links
grün
s
2 Warnleuchte Batterie-
ladestrom rot
r
3 Warnleuchte Tankinhalt/bei
ca. 4 Liter Restmenge
orange
m (b33)
4 Kontrollleuchte Schalt-
getriebe neutral grün
k
(
b69)
SASonderausstattung
5 Warnleuchte ABS l rot SA
6Warnleuchte Motoröldruck
rot
p
7Kontrollleuchte Blinker
rechts grün
t
8 Warnleuchte Allgemein
rot
e (b 84-89)
9 Kontrollleuchte Fernlicht
blau
q
( ) KlammerzahlbSeite mit Erläuterung

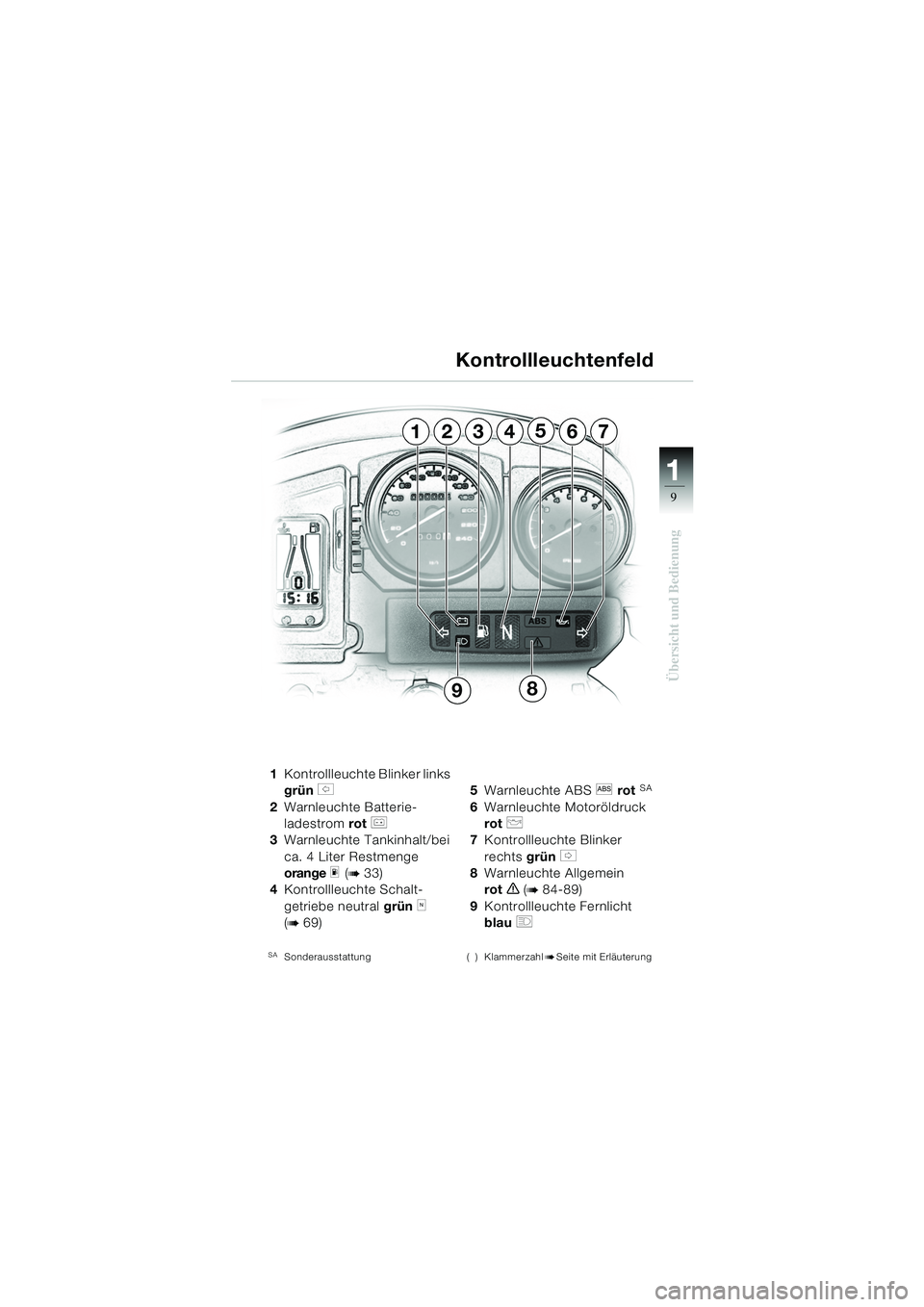

Kontrollleuchtenfeld
124637
9
5
8
R1150GS6.book Seite 9 Dienstag, 19. November 2002 2:14 14

11
10
Übersicht und Bedienung

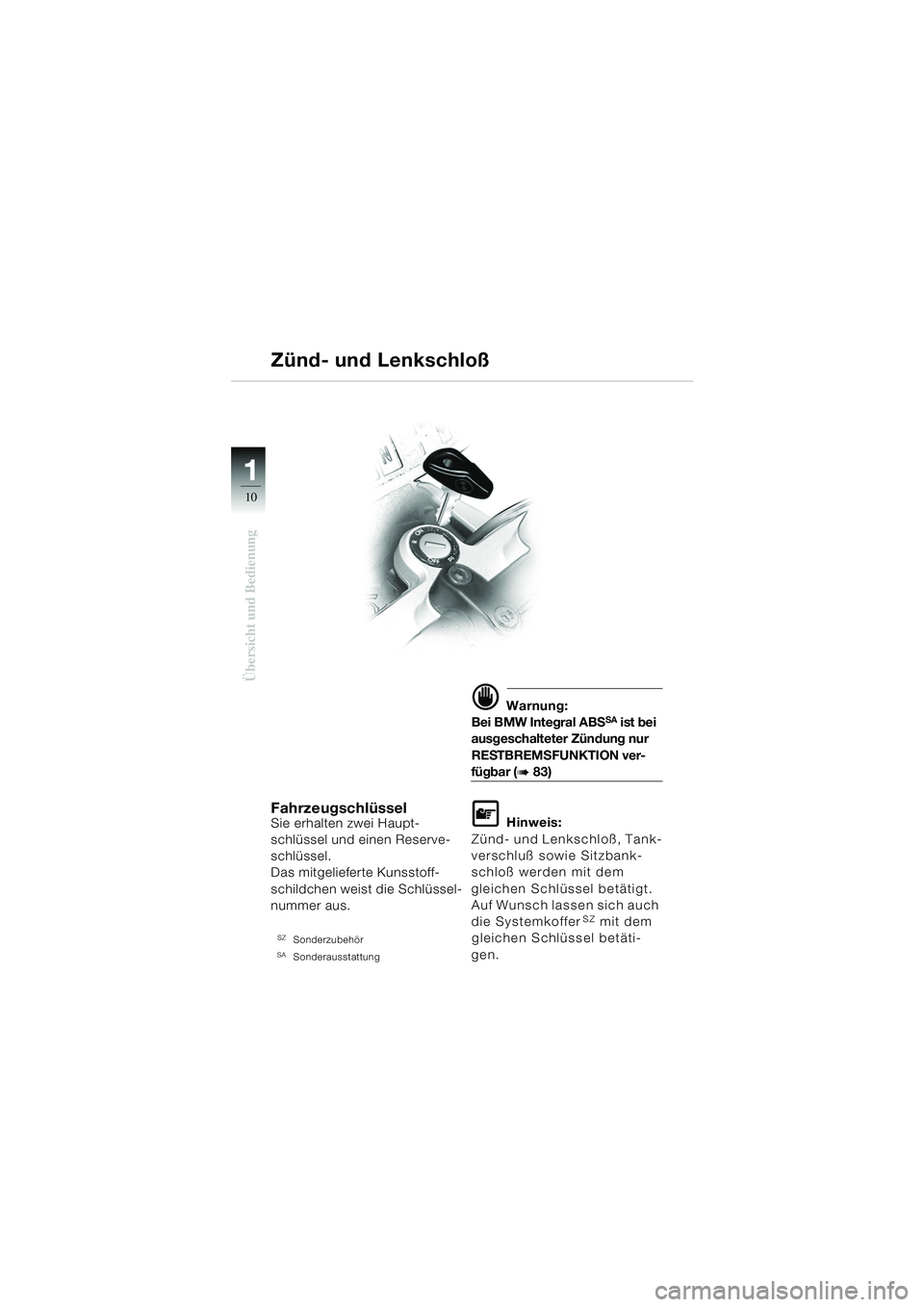

FahrzeugschlüsselSie erhalten zwei Haupt-
schlüssel und einen Reserve-
schlüssel.
Das mitgelieferte Kunsstoff-
schildchen weist die Schlüssel-
nummer aus.
SZSonderzubehörSASonderausstattung
d Warnung:
Bei BMW Integral ABSSA ist bei
ausgeschalteter Zündung nur
RESTBREMSFUNKTION ver-
fügbar (b83)
L Hinweis:
Zünd- und Lenkschloß, Tank-
verschluß sowie Sitzbank-
schloß werden mit dem
gleichen Schlüssel betätigt.
Auf Wunsch lassen sich auch
die Systemkoffer
SZ mit dem
gleichen Schlüssel betäti-
gen.

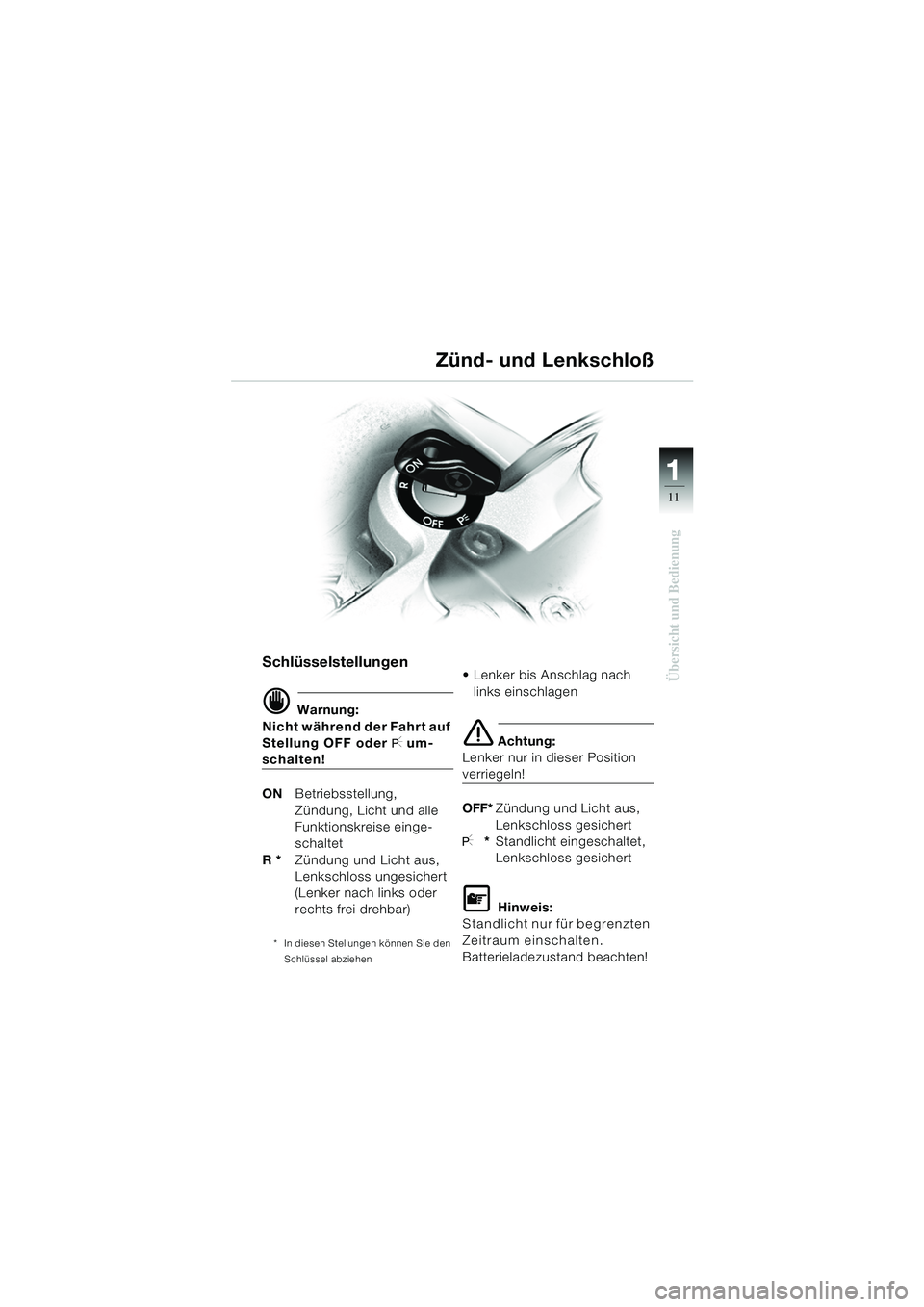

Zünd- und Lenkschloß
R1150GS6.book Seite 10 Dienstag, 19. November 2002 2:14 14

111
11
Übersicht und BedienungSchlüsselstellungen
d Warnung:
Nicht während der Fahrt auf
Stellung OFF oder
I um-
schalten!
ON Betriebsstellung,
Zündung, Licht und alle
Funktionskreise einge-
schaltet
R * Zündung und Licht aus,
Lenkschloss ungesichert
(Lenker nach links oder
rechts frei drehbar)
* In diesen Stellungen können Sie den
Schlüssel abziehen
 Lenker bis Anschlag nach links einschlagen
e Achtung:
Lenker nur in dieser Position
verriegeln!
OFF* Zündung und Licht aus,
Lenkschloss gesichert
I**Standlicht eingeschaltet,
Lenkschloss gesichert
L Hinweis:
Standlicht nur für begrenzten
Zeitraum einschalten.
Batterieladezustand beachten!
Zünd- und Lenkschloß
R1150GS6.book Seite 11 Dienstag, 19. November 2002 2:14 14

11
12
Übersicht und Bedienung

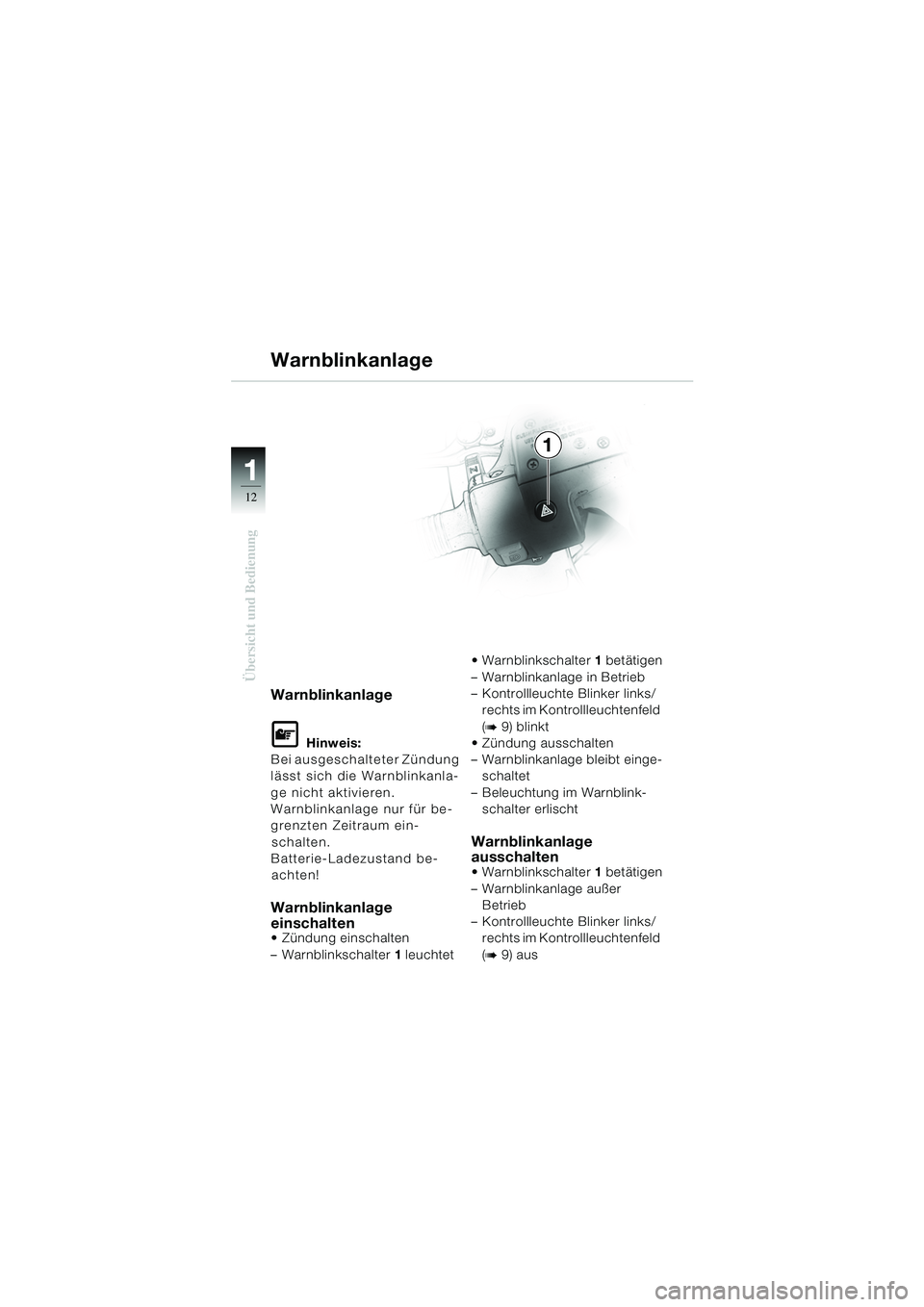

Warnblinkanlage
L Hinweis:
Bei ausgeschalteter Zündung
lässt sich die Warnblinkanla-
ge nicht aktivieren.
Warnblinkanlage nur für be-
grenzten Zeitraum ein- schalten.
Batterie-Ladezustand be-
achten!
Warnblinkanlage
einschalten
 Zündung einschalten
– Warnblinkschalter 1 leuchtet  Warnblinkschalter
1 betätigen
– Warnblinkanlage in Betrieb
– Kontrollleuchte Blinker links/ rechts im Kontrollleuchtenfeld
(
b9) blinkt
 Zündung ausschalten
– Warnblinkanlage bleibt einge- schaltet
– Beleuchtung im Warnblink- schalter erlischt
Warnblinkanlage
ausschalten
 Warnblinkschalter 1 betätigen
– Warnblinkanlage außer Betrieb
– Kontrollleuchte Blinker links/ rechts im Kontrollleuchtenfeld
(
b9) aus
Warnblinkanlage
1
R1150GS6.book Seite 12 Dienstag, 19. November 2002 2:14 14

111
13

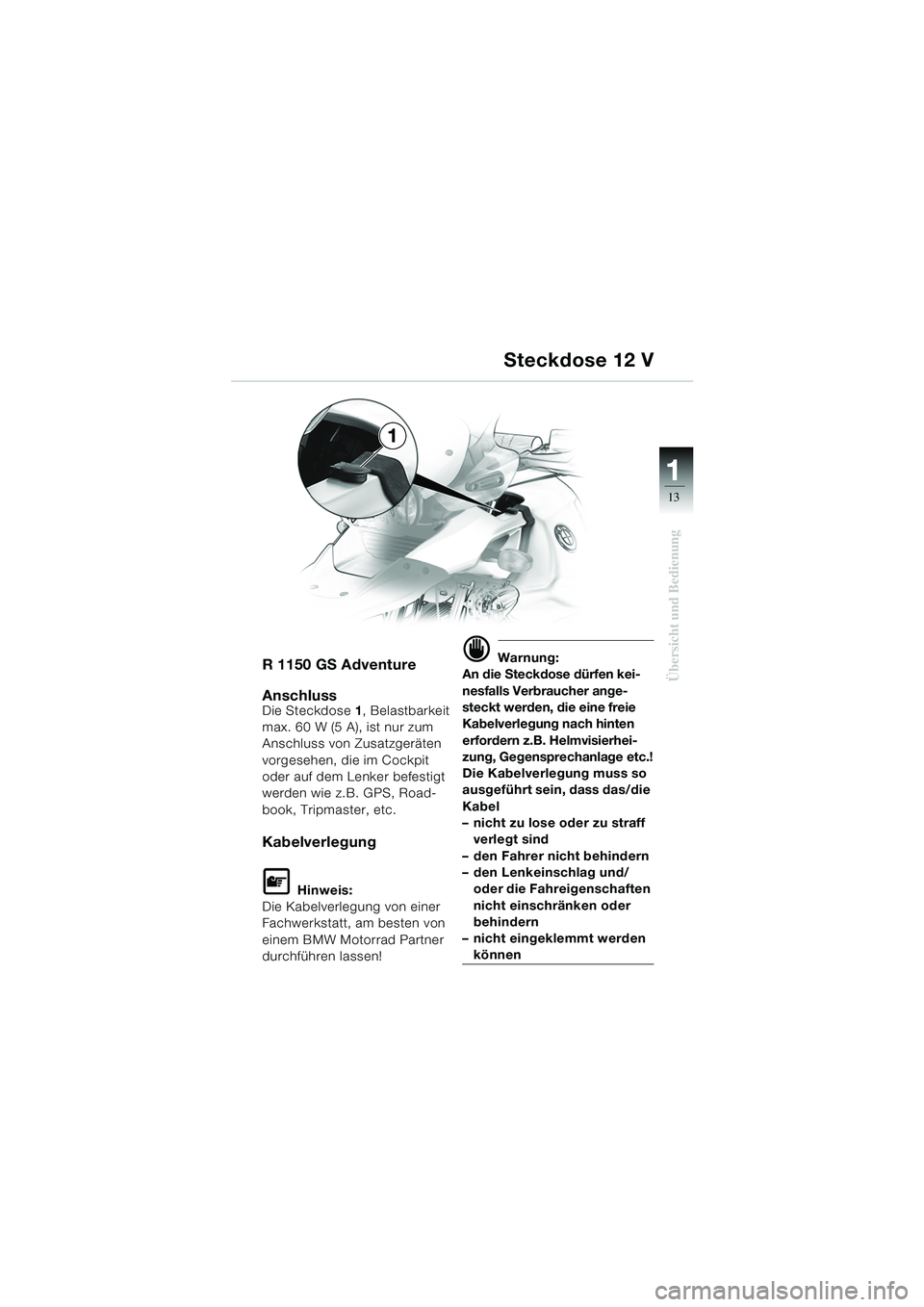

Übersicht und BedienungR 1150 GS Adventure
Anschluss
Die Steckdose1, Belastbarkeit
max. 60 W (5 A), ist nur zum
Anschluss von Zusatzgeräten
vorgesehen, die im Cockpit
oder auf dem Lenker befestigt
werden wie z.B. GPS, Road-
book, Tripmaster, etc.
Kabelverlegung
L Hinweis:
Die Kabelverlegung von einer
Fachwerkstatt, am besten von
einem BMW Motorrad Partner
durchführen lassen!
d Warnung:
An die Steckdose dürfen kei-
nesfalls Verbraucher ange-
steckt werden, die eine freie
Kabelverlegung nach hinten
erfordern z.B. Helmvisierhei-
zung, Gegensprechanlage etc.!
Die Kabelverlegung muss so
ausgeführt sein, dass das/die
Kabel
– nicht zu lose oder zu straff verlegt sind
– den Fahrer nicht behindern
– den Lenkeinschlag und/ oder die Fahreigenschaften
nicht einschränken oder
behindern
– nicht eingeklemmt werden
können
Steckdose 12 V
1
R1150GS6.book Seite 13 Dienstag, 19. November 2002 2:14 14

11
14
Übersicht und Bedienung
d Warnung:
Damit keine Luft in den
Hydraulikkreislauf der Kupp-
lung gelangen kann:
 Lenkerarmatur nicht ver- drehen!
 Lenker in den Klemm-
böcken nicht verdrehen!

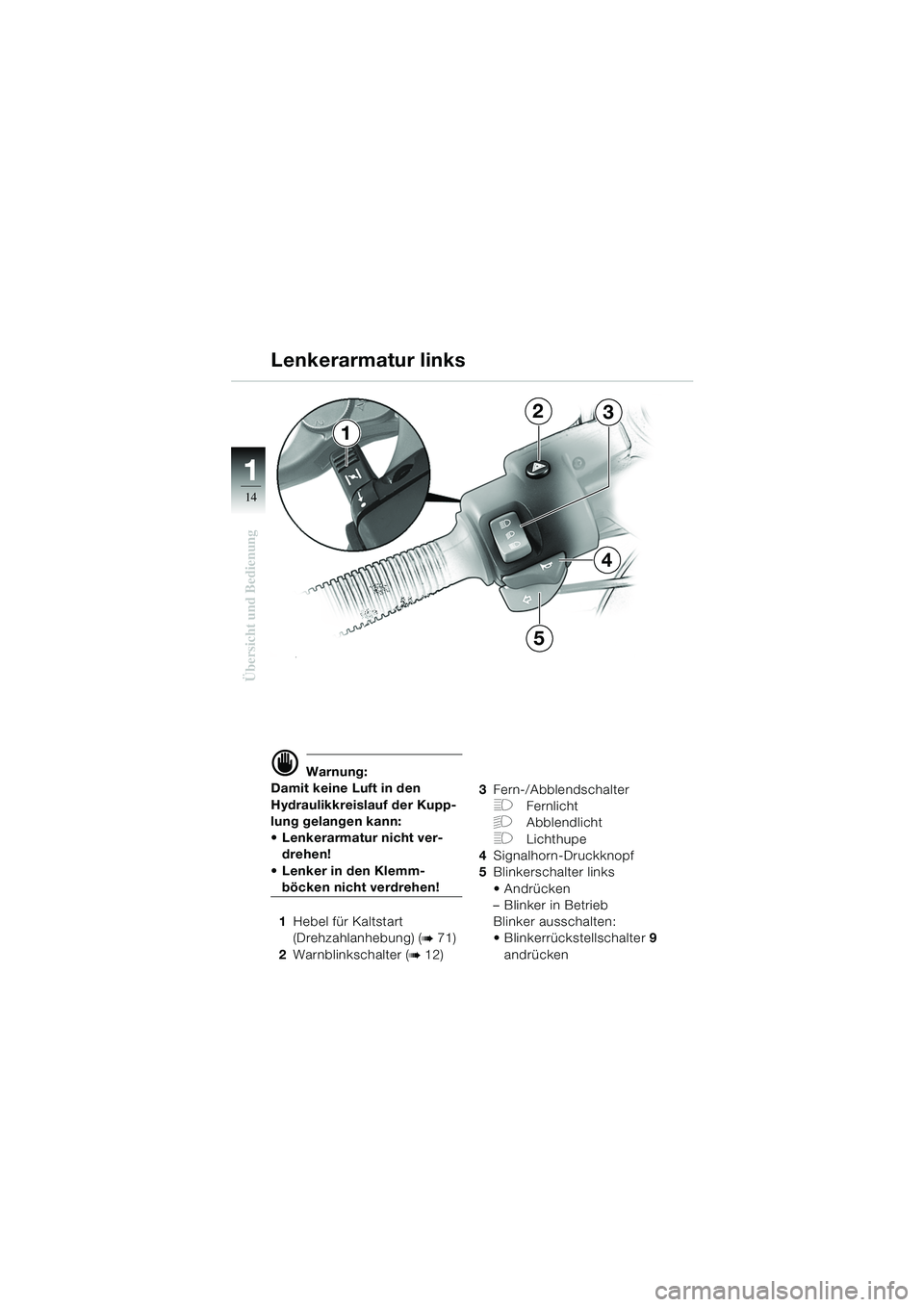

1 Hebel für Kaltstart
(Drehzahlanhebung) (
b71)
2 Warnblinkschalter (
b12) 3
Fern-/Abblendschalter
FFernlicht
GAbblendlicht
FLichthupe
4 Signalhorn-Druckknopf
5 Blinkerschalter links
Andrücken
– Blinker in Betrieb
Blinker ausschalten:
 Blinkerrückstellschalter 9
andrücken
Lenkerarmatur links
1
23
4
5
R1150GS6.book Seite 14 Dienstag, 19. November 2002 2:14 14

111
15
Übersicht und Bedienungd Warnung:
Damit keine Luft in den
Bremskreislauf gelangen
kann:
 Lenkerarmatur nicht ver-
drehen!
 Lenker in den Klemm-
böcken nicht verdrehen!
6 Schalter für heizbare
Handgriffe
SA
A Heizfunktion aus
B 50% (Mitttelstellung)
C 100%
7 Not-Ausschalter für
Zündung (
b68)
8 Anlaßdruckschalter 9
Blinkerrückstellschalter
Andrücken
– Blinker links/rechts aus
10 Blinkerschalter rechts
Andrücken
– Blinker in Betrieb
Blinker ausschalten:
 Blinkerrückstellschalter 9
andrücken
11 ABS-Quittiertaste
SA (b87)
SASonderausstattung

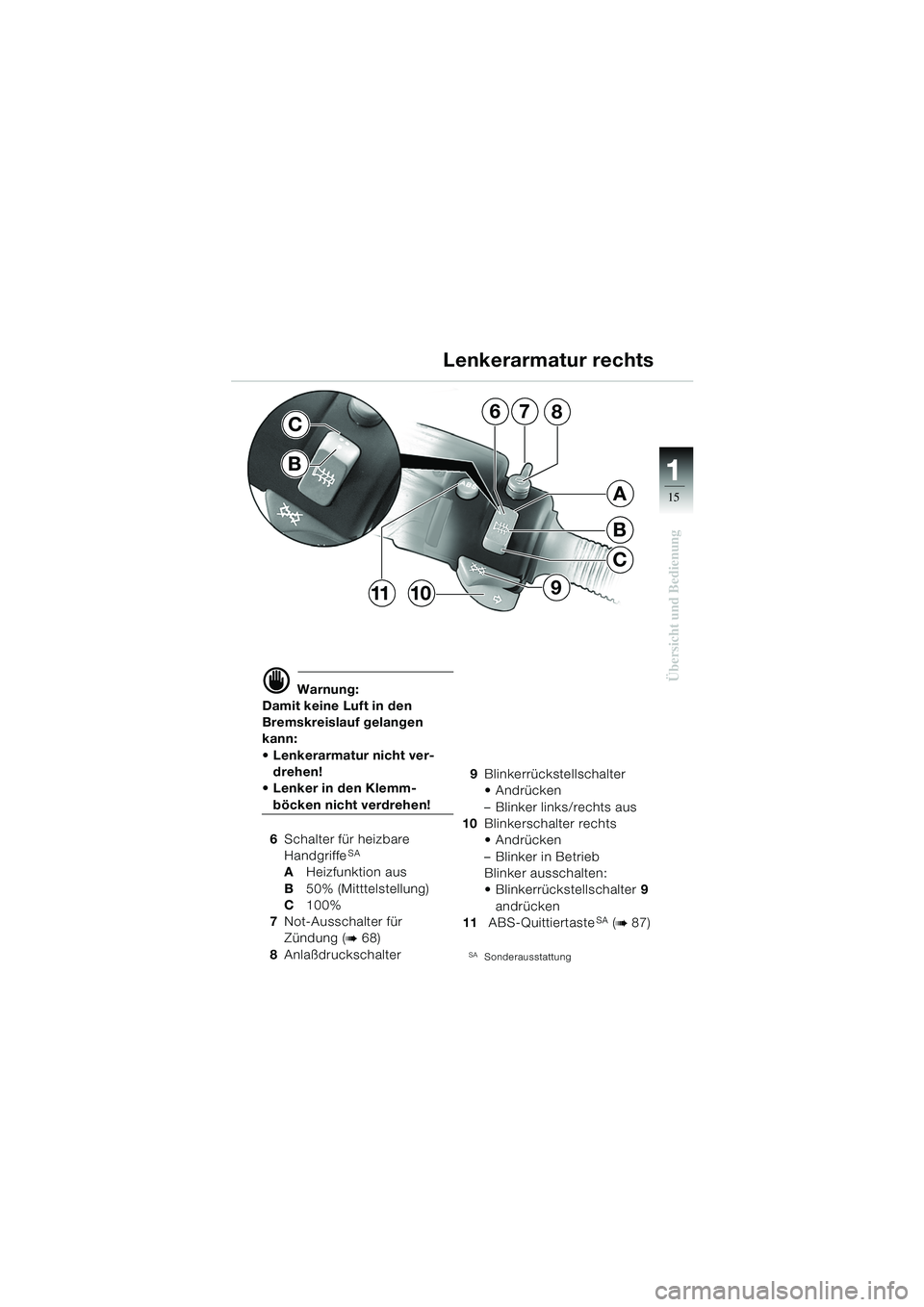

Lenkerarmatur rechts
7
B
C
A
68
910
C
11
B
R1150GS6.book Seite 15 Dienstag, 19. November 2002 2:14 14

11
16
Übersicht und Bedienung

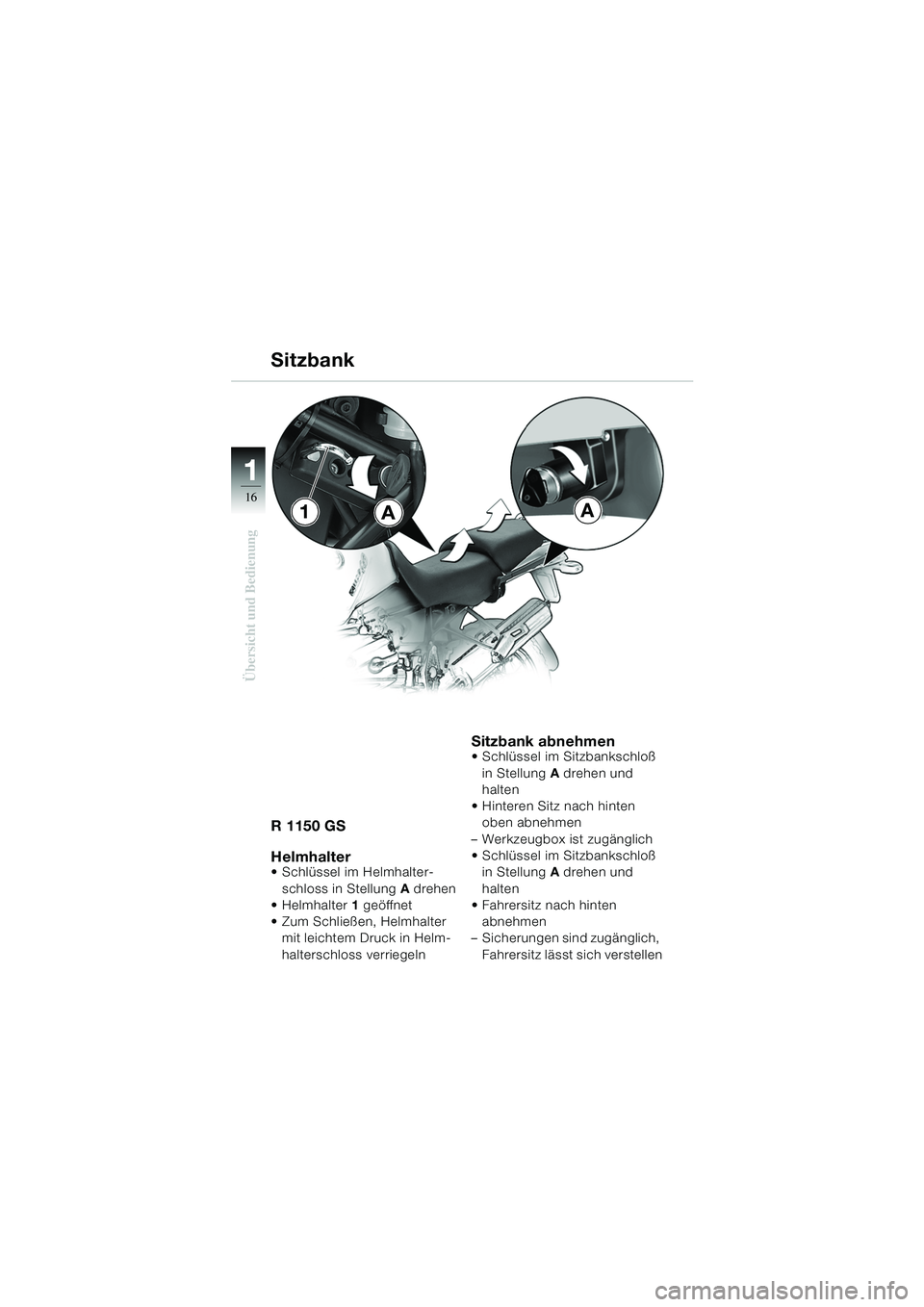

Sitzbank
R 1150 GS
Helmhalter
 Schlüssel im Helmhalter-schloss in Stellung A drehen
Helmhalter 1 geöffnet
 Zum Schließen, Helmhalter mit leichtem Druck in Helm-
halterschloss verriegeln
Sitzbank abnehmen Schlüssel im Sitzbankschloß
in Stellung A drehen und
halten
 Hinteren Sitz nach hinten oben abnehmen
– Werkzeugbox ist zugänglich
 Schlüssel im Sitzbankschloß in Stellung A drehen und
halten
 Fahrersitz nach hinten
abnehmen
– Sicherungen sind zugänglich,
Fahrersitz lässt sich verstellen
AA1
R1150GS6.book Seite 16 Dienstag, 19. November 2002 2:14 14

111
17
Übersicht und Bedienung

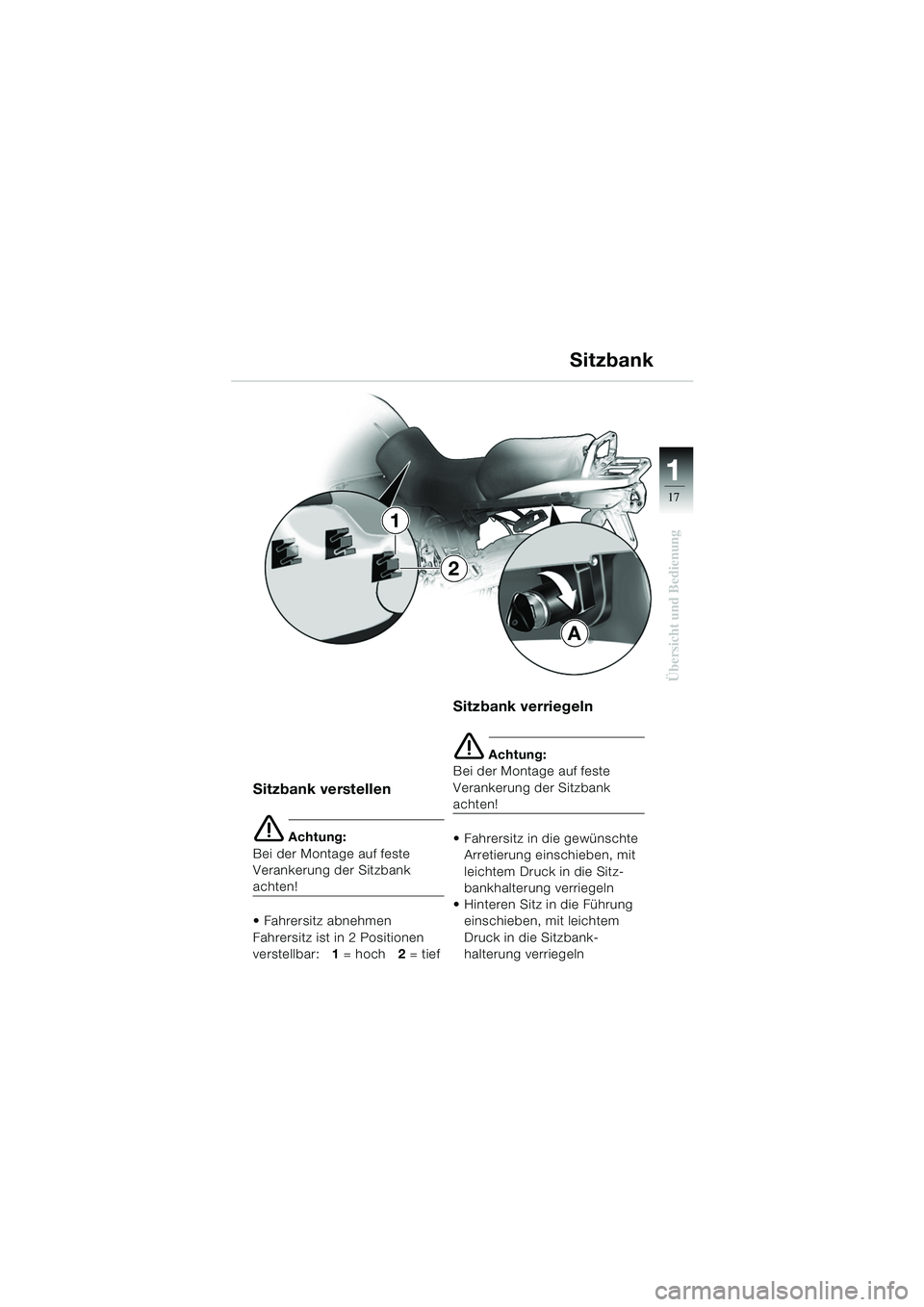

Sitzbank verstellen
e Achtung:
Bei der Montage auf feste
Verankerung der Sitzbank
achten!
 Fahrersitz abnehmen
Fahrersitz ist in 2 Positionen
verstellbar: 1 = hoch 2 = tief
Sitzbank verriegeln
e Achtung:
Bei der Montage auf feste
Verankerung der Sitzbank
achten!
 Fahrersitz in die gewünschte Arretierung einschieben, mit
leichtem Druck in die Sitz-
bankhalterung verriegeln
 Hinteren Sitz in die Führung einschieben, mit leichtem
Druck in die Sitzbank-
halterung verriegeln
Sitzbank
A
1
2
R1150GS6.book Seite 17 Dienstag, 19. November 2002 2:14 14

11
18
Übersicht und Bedienung

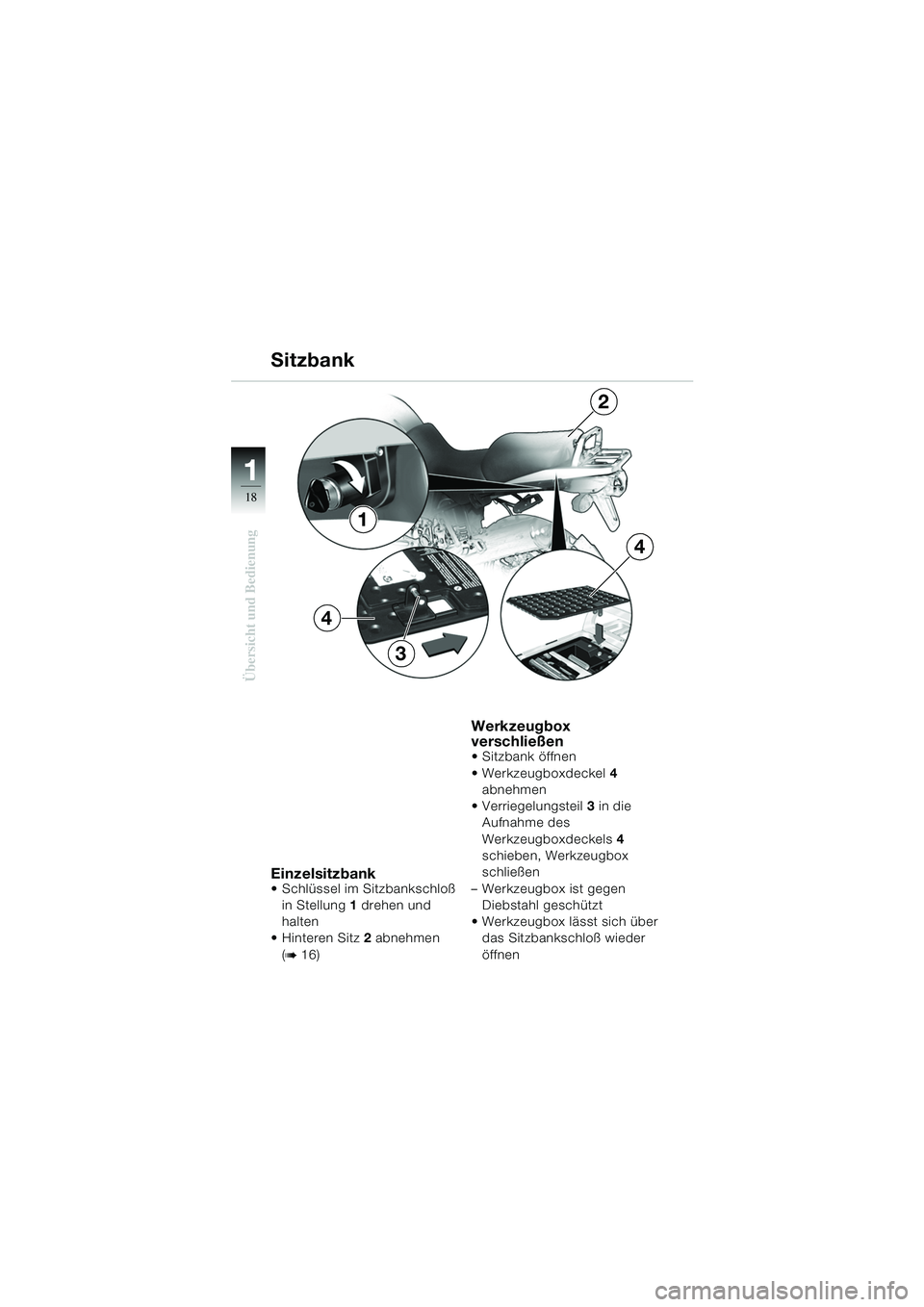

Einzelsitzbank Schlüssel im Sitzbankschloß in Stellung 1 drehen und
halten
Hinteren Sitz 2 abnehmen
(
b16)
Werkzeugbox
verschließen
 Sitzbank öffnen
 Werkzeugboxdeckel 4
abnehmen
 Verriegelungsteil 3 in die
Aufnahme des
Werkzeugboxdeckels 4
schieben, Werkzeugbox
schließen
– Werkzeugbox ist gegen Diebstahl geschützt
 Werkzeugbox lässt sich über das Sitzbankschloß wieder
öffnen
1
Sitzbank
4
4
2
3
