BMW MOTORRAD R 1150 RS 2002 Handleiding (in Dutch)

1
Overzicht en bediening
9

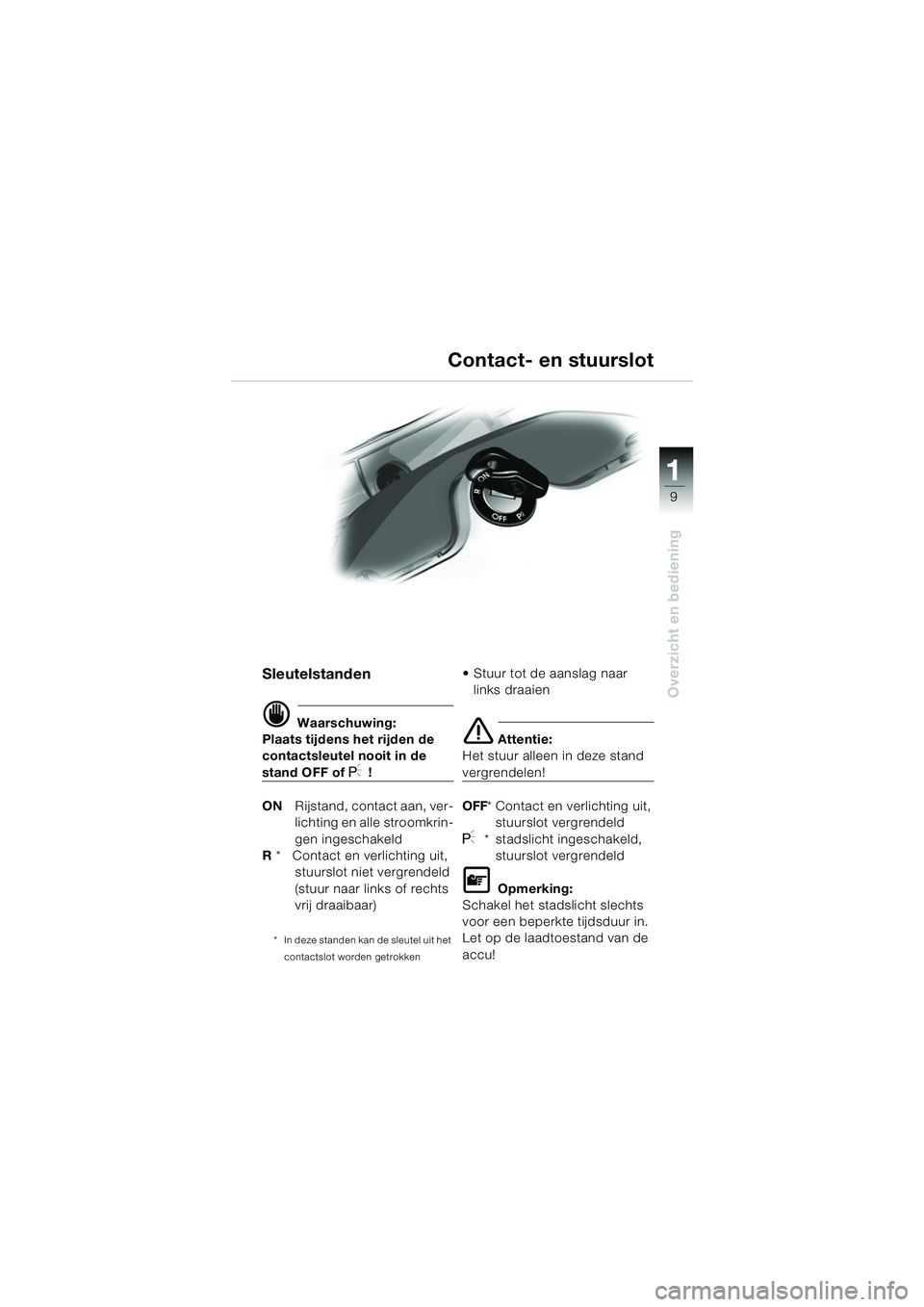

Sleutelstanden
d Waarschuwing:
Plaats tijdens het rijden de
contactsleutel nooit in de
stand OFF of I !
ON Rijstand, contact aan, ver-
lichting en alle stroomkrin-
gen ingeschakeld
R * Contact en verlichting uit,
stuurslot niet vergrendeld
(stuur naar links of rechts
vrij draaibaar)
* In deze standen kan de sleutel uit het
contactslot worden getrokken
 Stuur tot de aanslag naar links draaien
e Attentie:
Het stuur alleen in deze stand
vergrendelen!
OFF * Contact en verlichting uit,
stuurslot vergrendeld
I* stadslicht ingeschakeld,
stuurslot vergrendeld
L Opmerking:
Schakel het stadslicht slechts
voor een beperkte tijdsduur in.
Let op de laadtoestand van de
accu!
Contact- en stuurslot
10rsbkn2.book Seite 9 Montag, 13. Januar 2003 1:51 13

1
Overzicht en bediening
10
1
B
A
B
A

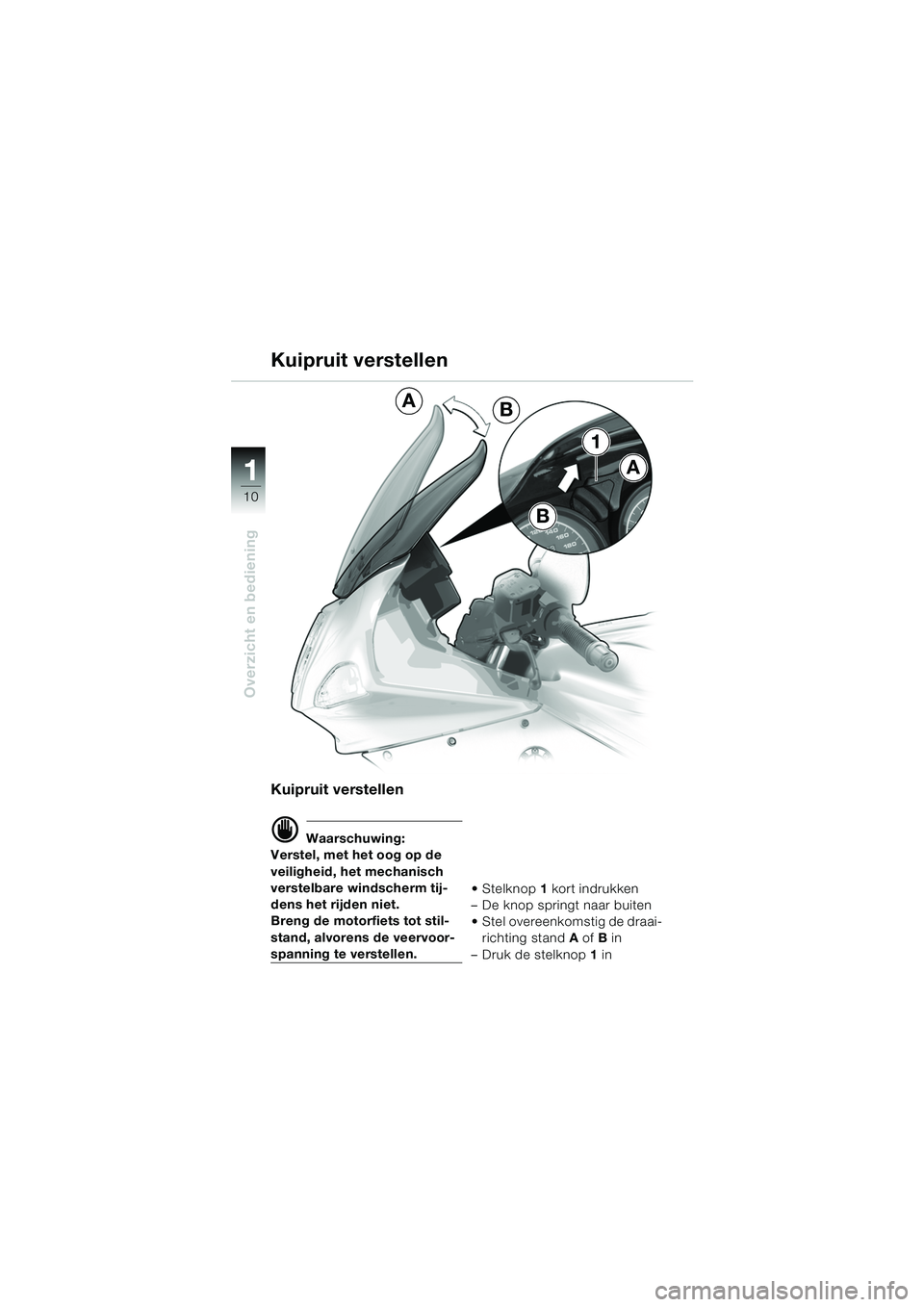

Kuipruit verstellen
d Waarschuwing:
Verstel, met het oog op de
veiligheid, het mechanisch
verstelbare windscherm tij-
dens het rijden niet.
Breng de motorfiets tot stil-
stand, alvorens de veervoor-
spanning te verstellen. Stelknop
1 kort indrukken
– De knop springt naar buiten
 Stel overeenkomstig de draai- richting stand A of B in
– Druk de stelknop 1 in
Kuipruit verstellen
10rsbkn2.book Seite 10 Montag, 13. Januar 2003 1:51 13

1
Overzicht en bediening
11

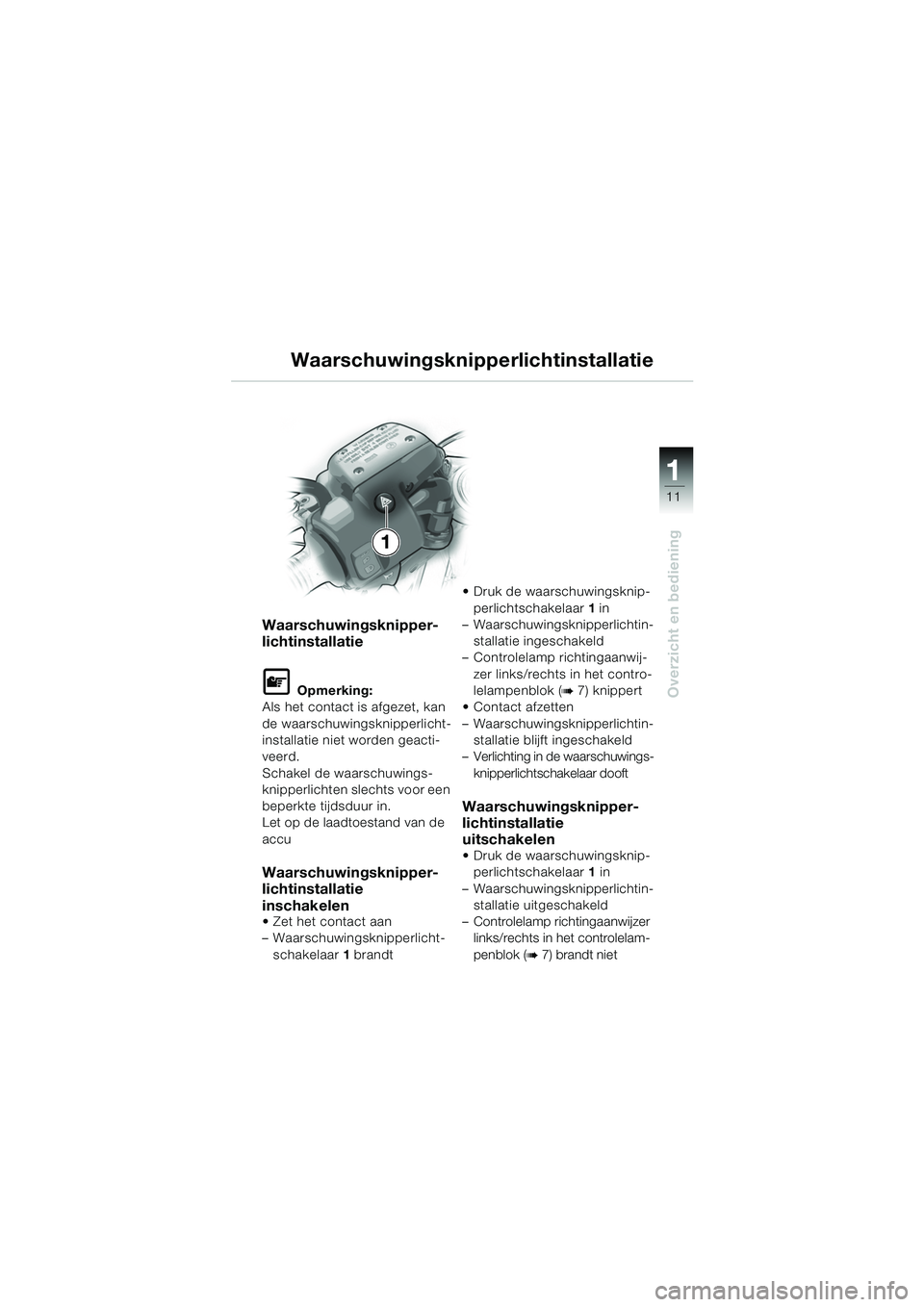

Waarschuwingsknipper-
lichtinstallatie
L Opmerking:
Als het contact is afgezet, kan
de waarschuwingsknipperlicht-
installatie niet worden geacti-
veerd.
Schakel de waarschuwings-
knipperlichten slechts voor een
beperkte tijdsduur in.
Let op de laadtoestand van de
accu
Waarschuwingsknipper-
lichtinstallatie
inschakelen
 Zet het contact aan
– Waarschuwingsknipperlicht-
schakelaar 1 brandt  Druk de waarschuwingsknip-
perlichtschakelaar 1 in
– Waarschuwingsknipperlichtin-
stallatie ingeschakeld
– Controlelamp richtingaanwij-
zer links/rechts in het contro-
lelampenblok (
b7) knippert
 Contact afzetten
– Waarschuwingsknipperlichtin- stallatie blijft ingeschakeld
– Verlichting in de waarschuwings- knipperlichtschakelaar dooft
Waarschuwingsknipper-
lichtinstallatie
uitschakelen
 Druk de waarschuwingsknip-perlichtschakelaar 1 in
– Waarschuwingsknipperlichtin- stallatie uitgeschakeld
– Controlelamp richtingaanwijzer links/rechts in het controlelam-
penblok (
b7) brandt niet
Waarschuwingsknipperlichtinstallatie
1
10rsbkn2.book Seite 11 Montag, 13. Januar 2003 1:51 13

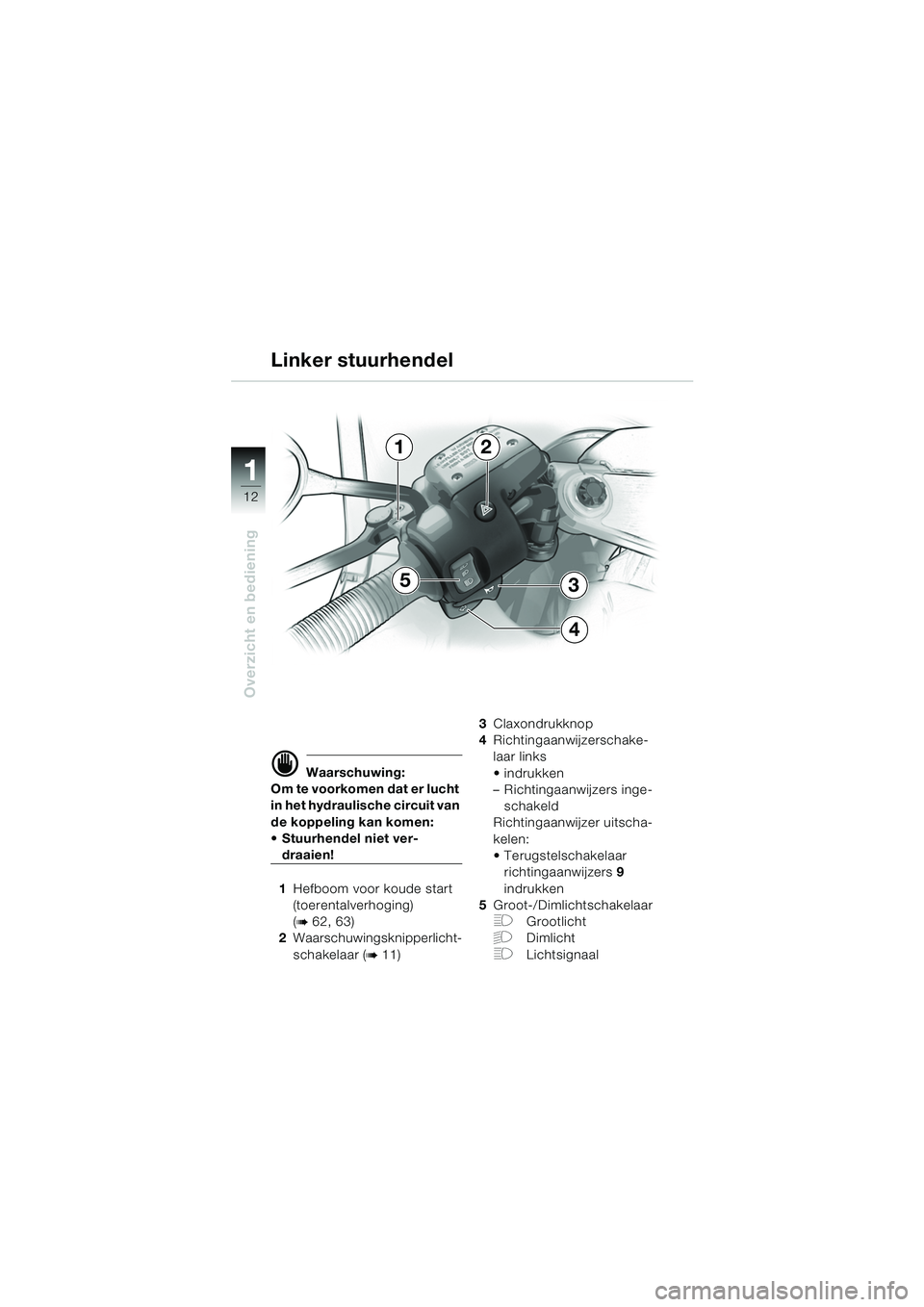

1
Overzicht en bediening
12
d Waarschuwing:
Om te voorkomen dat er lucht
in het hydraulische circuit van
de koppeling kan komen:
 Stuurhendel niet ver-
draaien!
1 Hefboom voor koude start
(toerentalverhoging)
(
b 62, 63)
2 Waarschuwingsknipperlicht-
schakelaar (
b11) 3
Claxondrukknop
4 Richtingaanwijzerschake-
laar links
 indrukken
– Richtingaanwijzers inge-
schakeld
Richtingaanwijzer uitscha-
kelen:
 Terugstelschakelaar richtingaanwijzers 9
indrukken
5 Groot-/Dimlichtschakelaar
FGrootlicht
GDimlicht
FLichtsignaal
Linker stuurhendel
12
5
4
3
10rsbkn2.book Seite 12 Montag, 13. Januar 2003 1:51 13

1
Overzicht en bediening
13
678
109
d Waarschuwing:
Om te voorkomen dat er lucht
in het remvloeistofcircuit
terecht kan komen:
 Stuurhendel niet verdraaien!
6 Schakelaar voor
verwarmbare handvatten
SU
OVerwarming uitgeschakeld
.50% (middenstand)..100%
7 Startschakelaar
8 Noodstopschakelaar voor
ontsteking (
b60) 9
Richtingaanwijzerterugstel-
schakelaar
indrukken
– Richtingaanwijzers links/
rechts uitgeschakeld.
10 Richtingaanwijzerschake-
laar rechts
indrukken
– Richtingaanwijzers inge-
schakeld
Richtingaanwijzer uitschakelen:
 Terugstelschakelaar
richtingaanwijzers 9
indrukkenSUSpeciale uitrusting

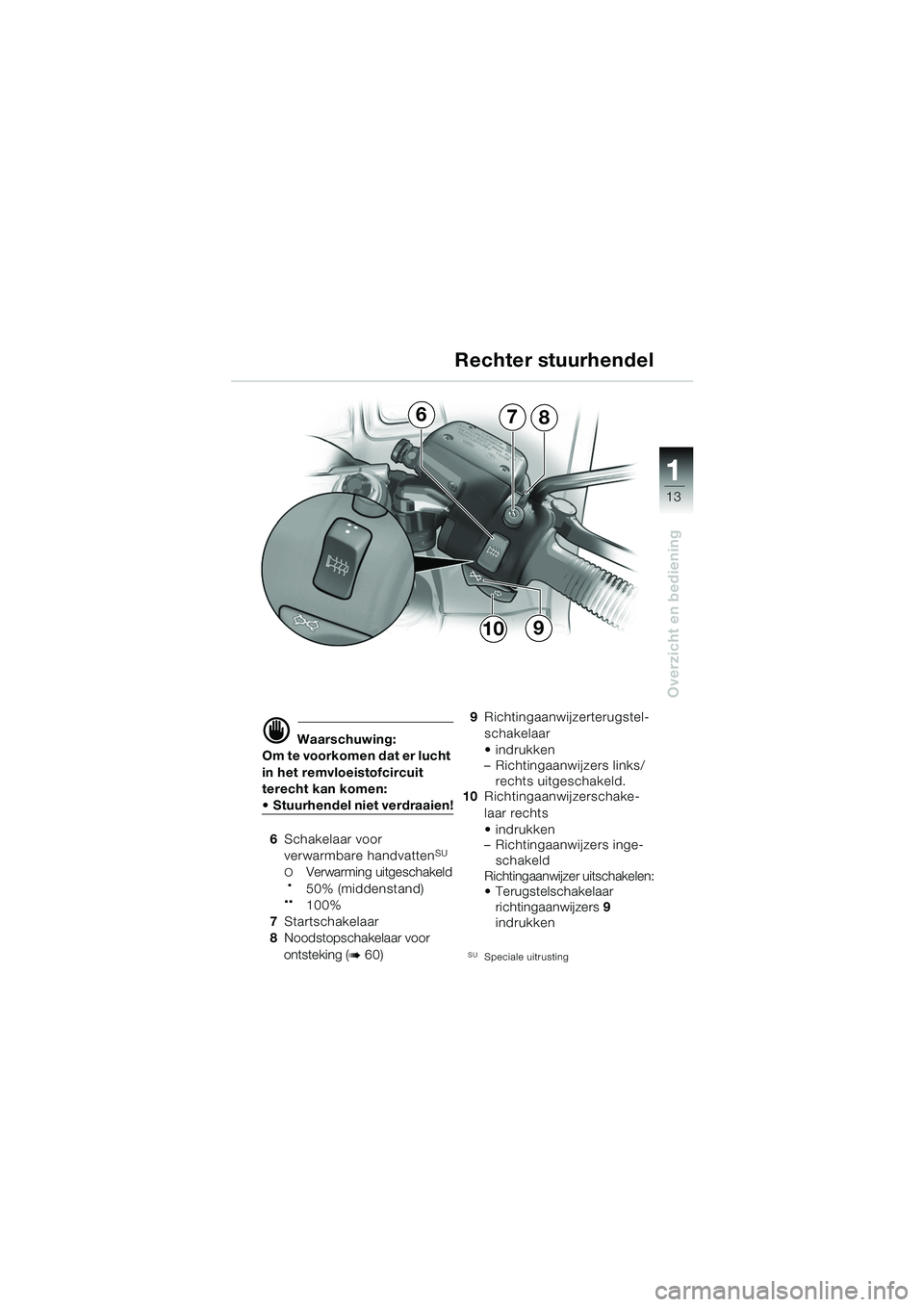

Rechter stuurhendel
10rsbkn2.book Seite 13 Montag, 13. Januar 2003 1:51 13

1
Overzicht en bediening
14
d Waarschuwing:
Om te voorkomen dat er lucht
in het remcircuit en het
hydraulische circuit van de
koppeling kan komen:
 Stuurhendel niet ver-
draaien!
d Waarschuwing:
De stuurhelften mogen alleen
symmetrisch worden ver-
steld. Let op de correcte
montage van leidingen/
kabels. Beschadig de kabels
niet.
Draai de bevestigingsbout 1
beslist met het voorgeschre-
ven aantrekkoppel vast.
Indien geen momentsleutel
beschikbaar is, het stuur door
een specialist, bij voorkeur
een
BMW motorfietsendealer,
laten verstellen.

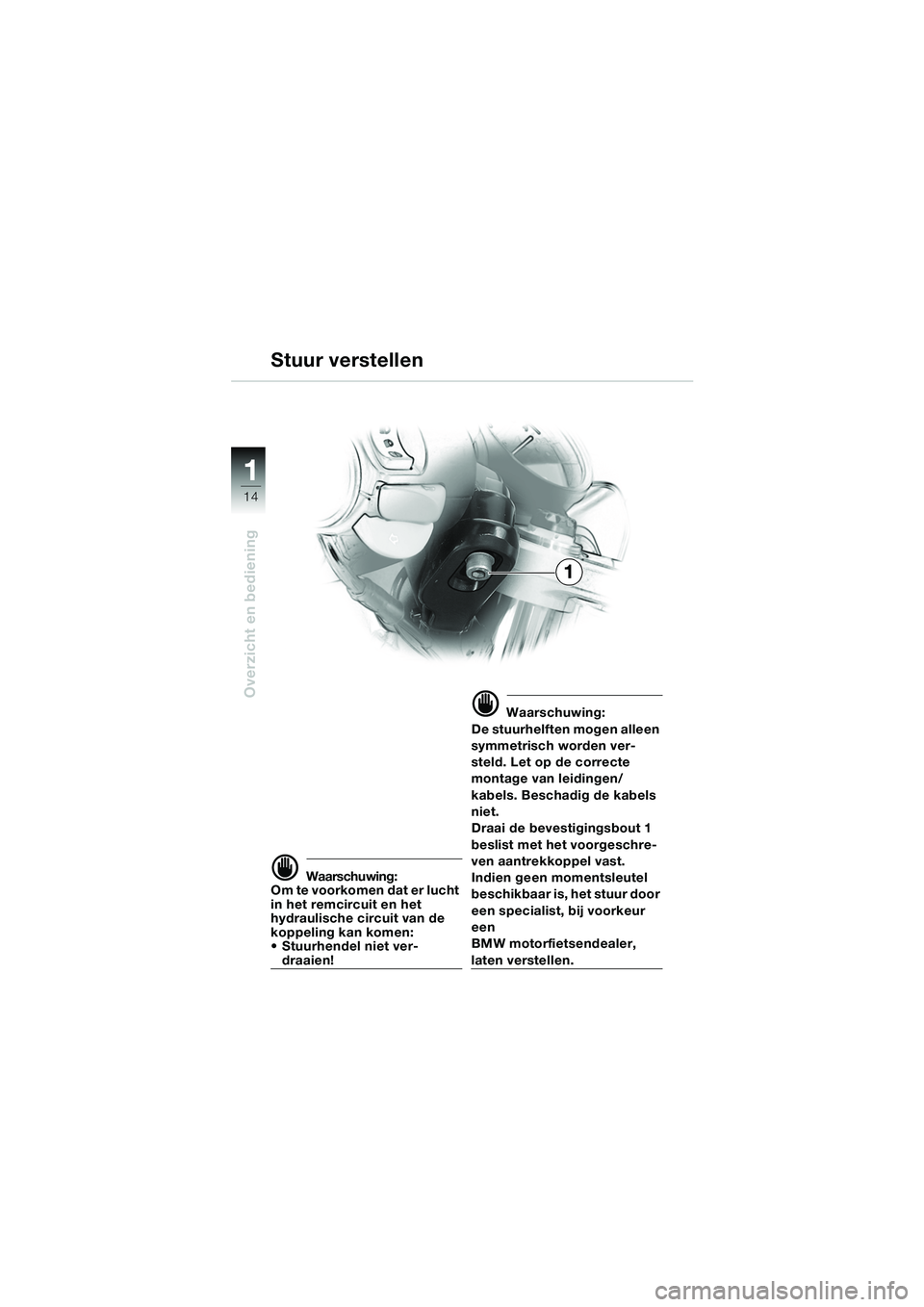

Stuur verstellen
1
10rsbkn2.book Seite 14 Montag, 13. Januar 2003 1:51 13

1
Overzicht en bediening
15

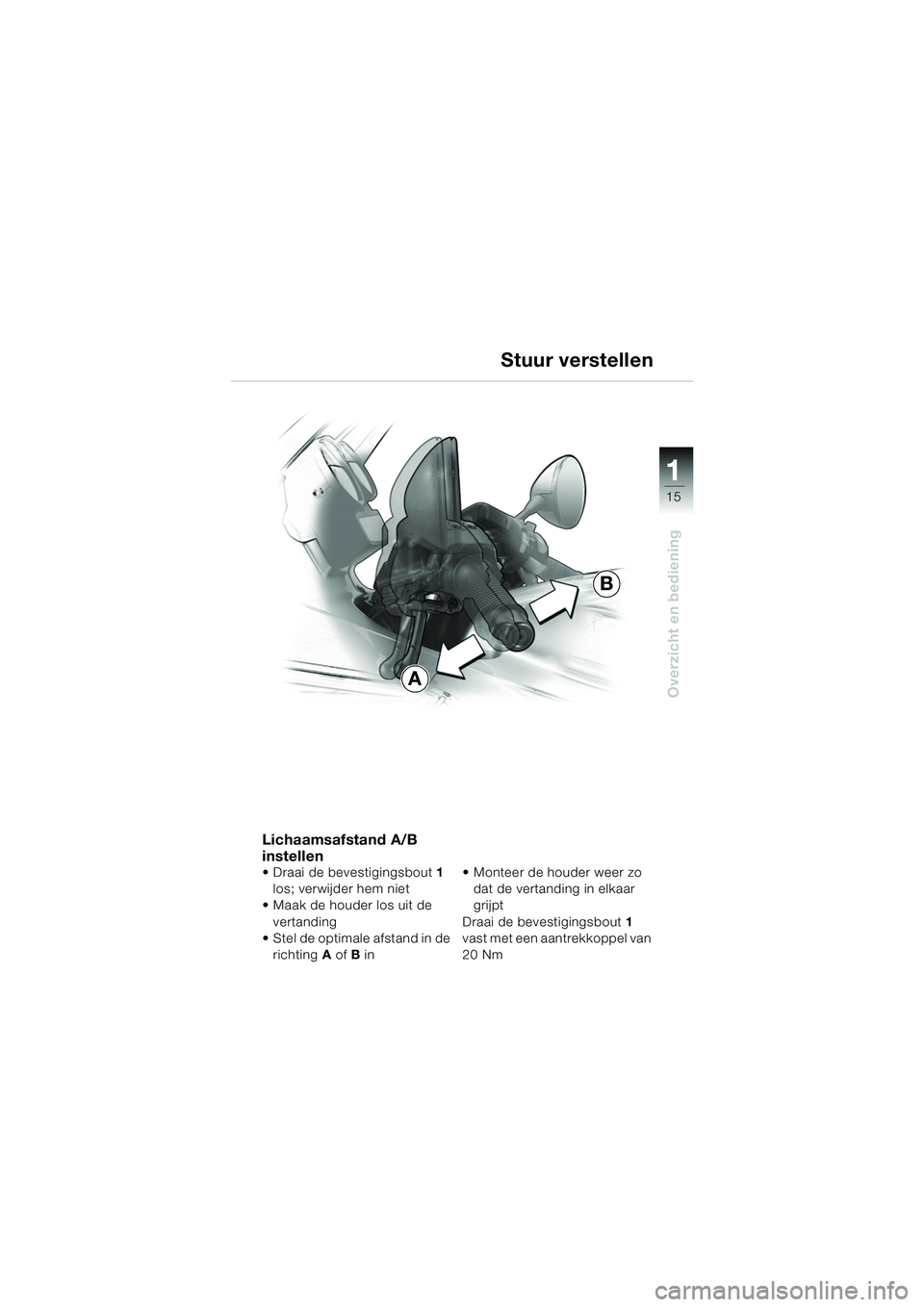

Lichaamsafstand A/B
instellen
 Draai de bevestigingsbout1
los; verwijder hem niet
 Maak de houder los uit de
vertanding
 Stel de optimale afstand in de richting A of B in  Monteer de houder weer zo
dat de vertanding in elkaar
grijpt
Draai de bevestigingsbout 1
vast met een aantrekkoppel van
20 Nm
Stuur verstellen
A
B
10rsbkn2.book Seite 15 Montag, 13. Januar 2003 1:51 13

1
Overzicht en bediening
16
Buddyseat verwijderen Draai de sleutel in het helm-/buddyseatslot in stand A en
houd hem vast
 Verwijder de buddyseat in pijlrichting 1
– Het boordgereedschap, de bandenreparatieset en de
documentatie zijn bereikbaar.
Het voorste buddyseatdeel
kan worden weggenomen.  Verwijder het voorste buddy-
seatdeel naar achteren en
naar boven in pijlrichting 2
– De zekeringen zijn bereikbaar (
b Onderhoudshandleiding,
hoofdstuk 2)
A
2
1
Buddyseat
3
10rsbkn2.book Seite 16 Montag, 13. Januar 2003 1:51 13

1
Overzicht en bediening
17
AB
C

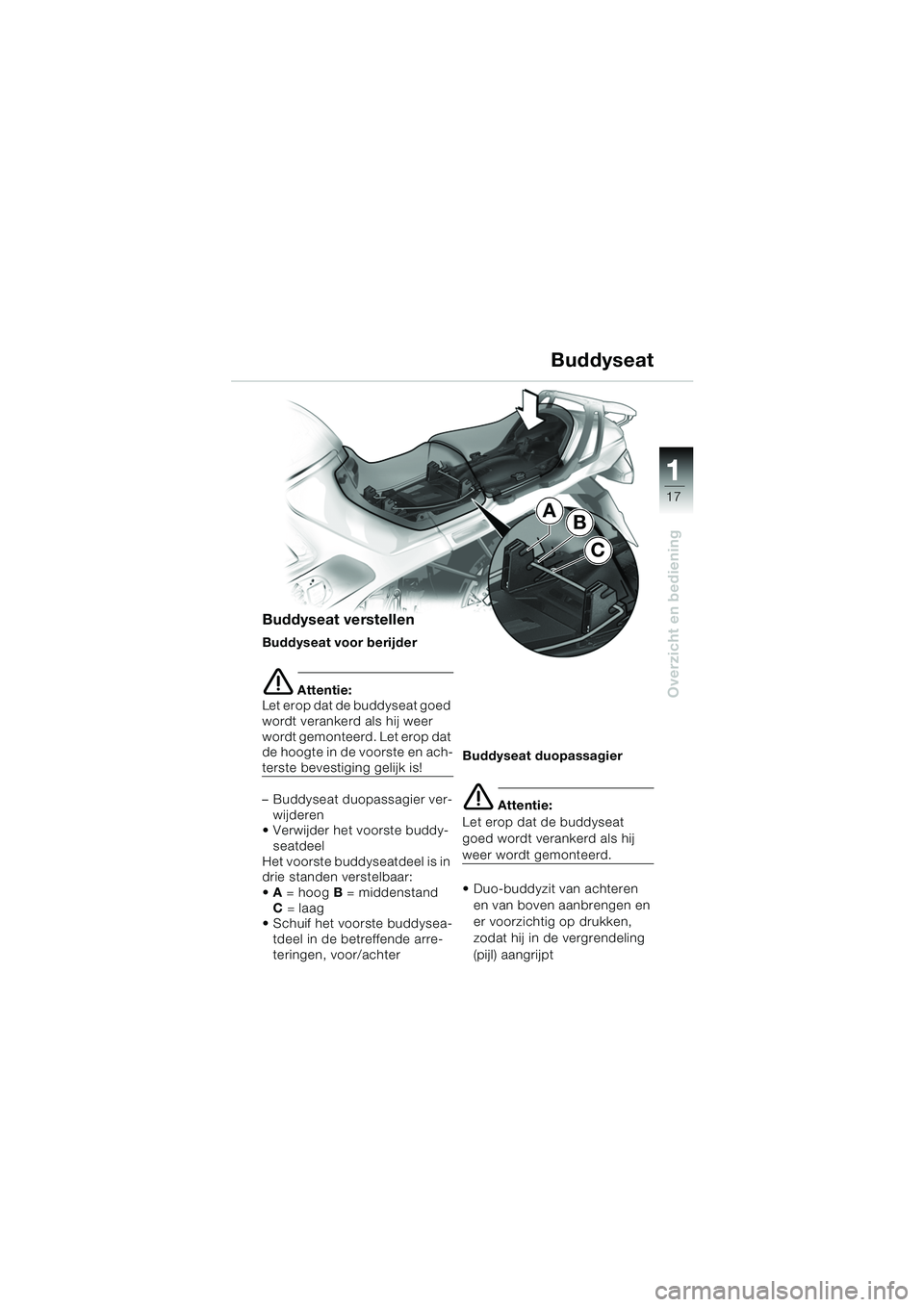

Buddyseat verstellen
Buddyseat voor berijder
e Attentie:
Let erop dat de buddyseat goed
wordt verankerd als hij weer
wordt gemonteerd. Let erop dat
de hoogte in de voorste en ach-
terste bevestiging gelijk is!
– Buddyseat duopassagier ver- wijderen
 Verwijder het voorste buddy-
seatdeel
Het voorste buddyseatdeel is in
drie standen verstelbaar:
 A = hoog B = middenstand
C = laag
 Schuif het voorste buddysea-
tdeel in de betreffende arre-
teringen, voor/achter Buddyseat duopassagier
e Attentie:
Let erop dat de buddyseat
goed wordt verankerd als hij
weer wordt gemonteerd.
 Duo-buddyzit van achteren en van boven aanbrengen en
er voorzichtig op drukken,
zodat hij in de vergrendeling
(pijl) aangrijpt
Buddyseat
10rsbkn2.book Seite 17 Montag, 13. Januar 2003 1:51 13

1
Overzicht en bediening
18
A
3
2
1
d Waarschuwing:
Controleer na een schuiver of
nadat de motorfiets is omgeval-
len of de systeemkoffer nog cor-
rect is gemonteerd!
De maximale belading per sys-
teemkoffer bedraagt 10 kg!
Bij het rijden met systeemkoffers
wordt een snelheidslimiet van
130 km/h aanbevolen!

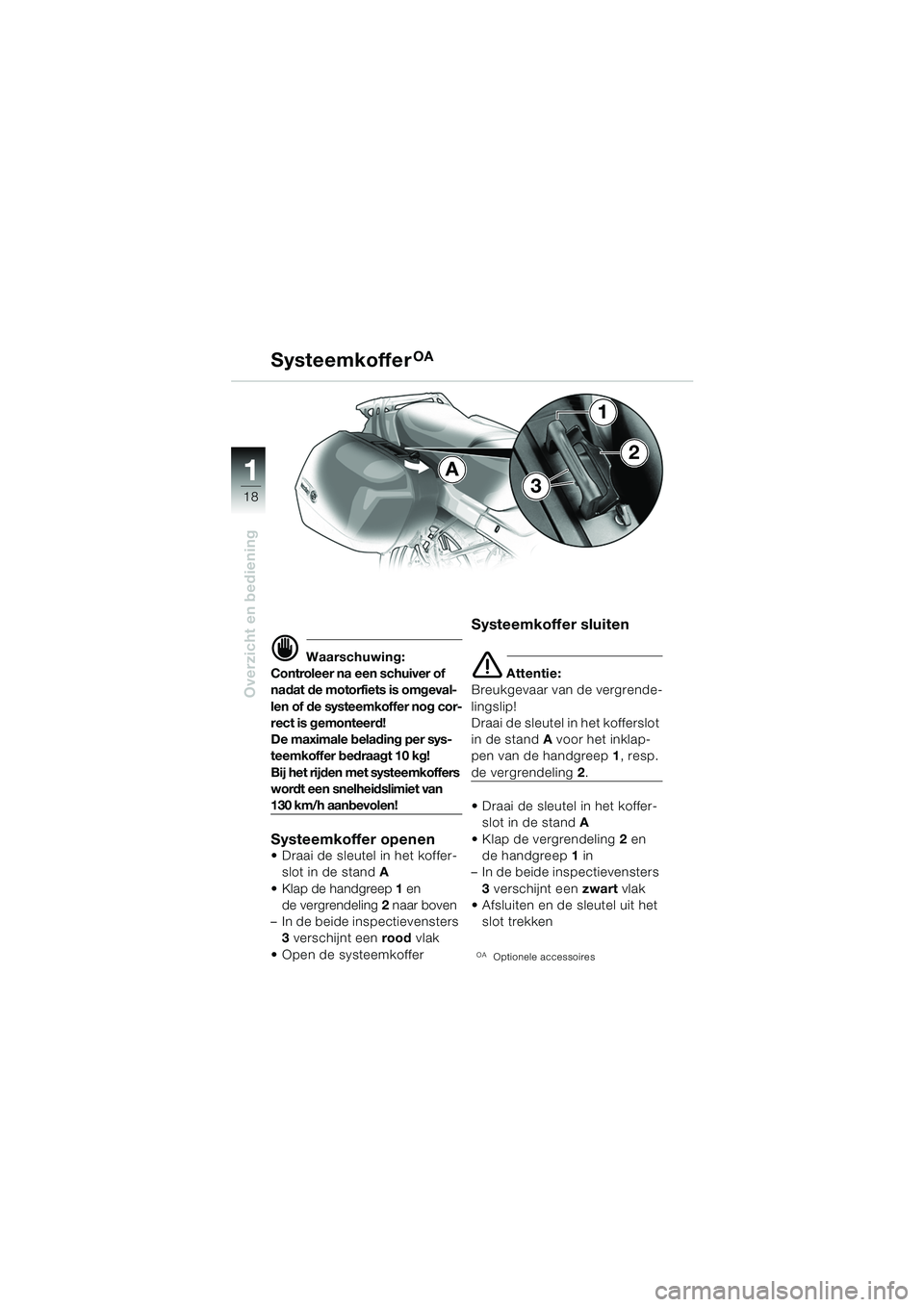

Systeemkoffer openen
 Draai de sleutel in het koffer- slot in de stand A
 Klap de handgreep 1 en
de vergrendeling 2 naar boven
– In de beide inspectievensters 3 verschijnt een rood vlak
 Open de systeemkoffer
Systeemkoffer sluiten
e Attentie:
Breukgevaar van de vergrende-
lingslip!
Draai de sleutel in het kofferslot
in de stand A voor het inklap-
pen van de handgreep 1, resp.
de vergrendeling 2.
 Draai de sleutel in het koffer- slot in de stand A
 Klap de vergrendeling 2 en
de handgreep 1 in
– In de beide inspectievensters
3 verschijnt een zwart vlak
 Afsluiten en de sleutel uit het
slot trekken
OAOptionele accessoires
SysteemkofferOA
