Avviamento - Guida - Parcheggio
Chiudere completamente
il cavalletto laterale
\f Nota:
Quando il cavalletto laterale è
aperto ed è stata innestata una
marcia, non è possibile avviare
la moto.
Portare il cambio in
posizione di folle
– Spia del folle 1
verde
k (b 7) accesa
\f Nota:
Il motore non si avvia:
– portare il cambio in
posizione
k oppure tirare la
frizione
Il motore si spegne quando si
ingrana la prima:
– richiudere completamente il
cavalletto laterale, attenersi
eventualmente alla tabella
guasti (
b Istruzioni per la
manutenzione, capitolo 2).
1
Prima dell’
avviamento
10Classic1-i.book Seite 59 Freitag, 27. Januar 2006 1:48 13

33
60
Avviamento - Guida - ParcheggioAvviamento
e Attenzione:
L ’avviamento con la batteria
scarica provoca uno sfarfalla-
mento del rel è. Ulteriori tentativi
di avviamento danneggiano il
rel è e il motorino d'avviamento.
Prima di azionare nuovamente
l'avviamento, caricare la
batteria.
d Avvertimento:
Non scaldare il motore con la
moto ferma — Pericolo di sur-
riscaldamento/incendio!
Partire subito dopo l'avvia-
mento.
Per impedire che il motore
raffreddato ad aria si surri-
scaldi e si danneggi, evitare
qualsiasi periodo di riscalda-
mento, anche breve.
Dopo la partenza a freddo evi-
tare regimi elevati del motore.
Avviamento
ABC1
10Classic1-i.book Seite 60 Freitag, 27. Januar 2006 1:48 13

3
61
3
Avviamento - Guida - Parcheggio
2
Azionare l’aumento del
numero di giri
 Regolare la leva 1 per l'avvia-
mento a freddo:
– leva verso l'alto,
in posizione A:
avviamento a freddo
– leva verso il basso, in posi-
zione C:
motore a temperatura
d'esercizio
 All'avviamento tirare la
leva 1 in posizione A (freccia)
e trattenerla
\f Nota:
Durante l'avviamento non azio-
nare la manopola dell'accelera-
tore.
 Azionare il pulsante d'avvia-
mento 2
– Il motore si avvia
 Se necessario, girare delica-
tamente la manopola
dell'acceleratore.
 Rilasciare la leva 1
– Leva 1 in posizione B
 Riportare la leva 1 per l'avvia-
mento a freddo in posizione C
non appena il motore si è cor-
rettamente avviato
Avviamento
10Classic1-i.book Seite 61 Freitag, 27. Januar 2006 1:48 13

33
62
Avviamento - Guida - Parcheggio

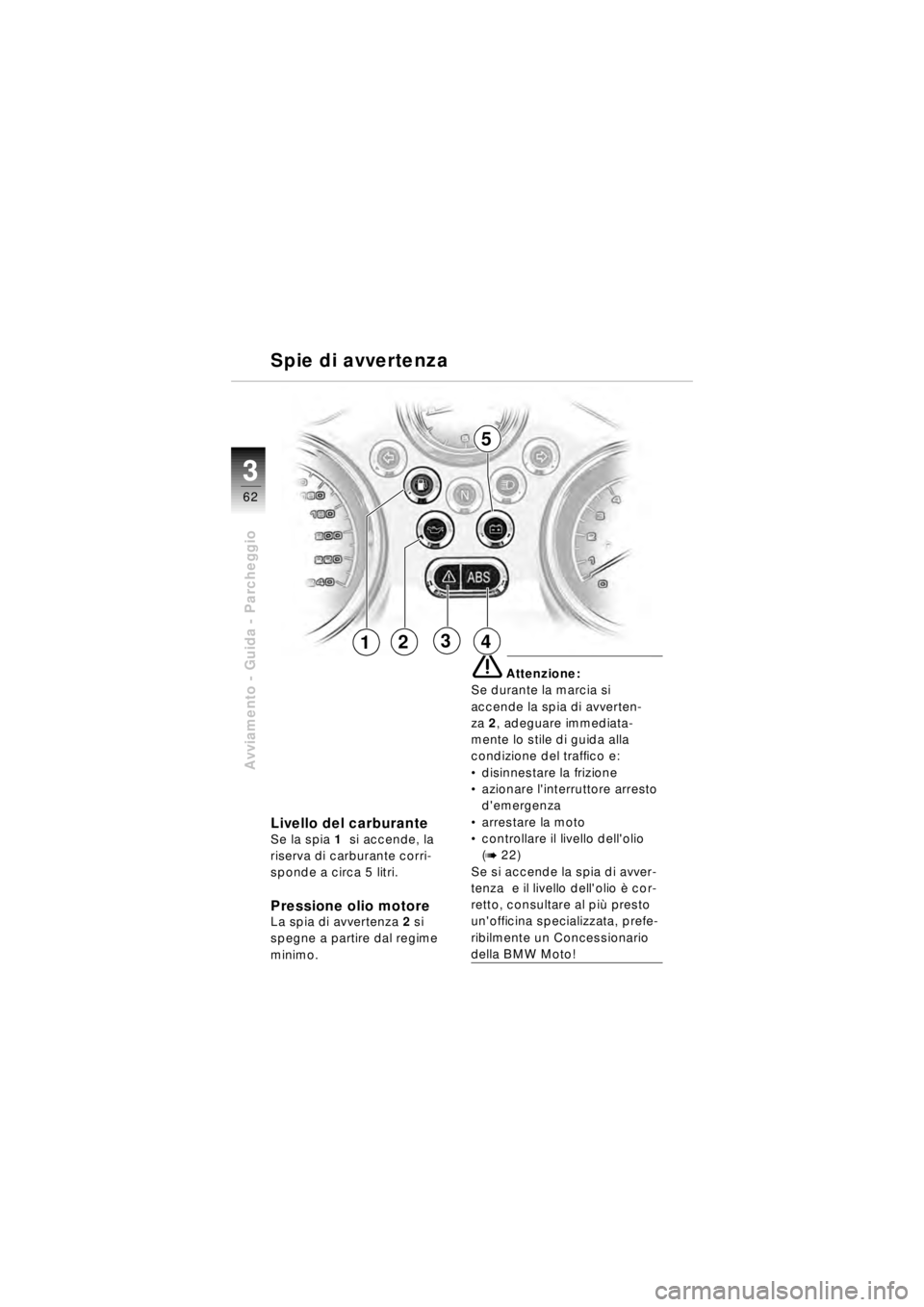

Livello del carburanteSe la spia1 si accende, la
riserva di carburante corri-
sponde a circa 5 litri.
Pressione olio motoreLa spia di avvertenza 2 si
spegne a partire dal regime
minimo.
e Attenzione:
Se durante la marcia si
accende la spia di avverten-
za 2, adeguare immediata-
mente lo stile di guida alla
condizione del traffico e:
 disinnestare la frizione
 azionare l'interruttore arresto
d'emergenza
 arrestare la moto
 controllare il livello dell'olio
(
b 22)
Se si accende la spia di avver-
tenza e il livello dell'olio è cor-
retto, consultare al più presto
un'officina specializzata, prefe-
ribilmente un Concessionario
della BMW Moto!
Spie di avvertenza
1234
5
10Classic1-i.book Seite 62 Freitag, 27. Januar 2006 1:48 13

3
63
3
Avviamento - Guida - Parcheggio

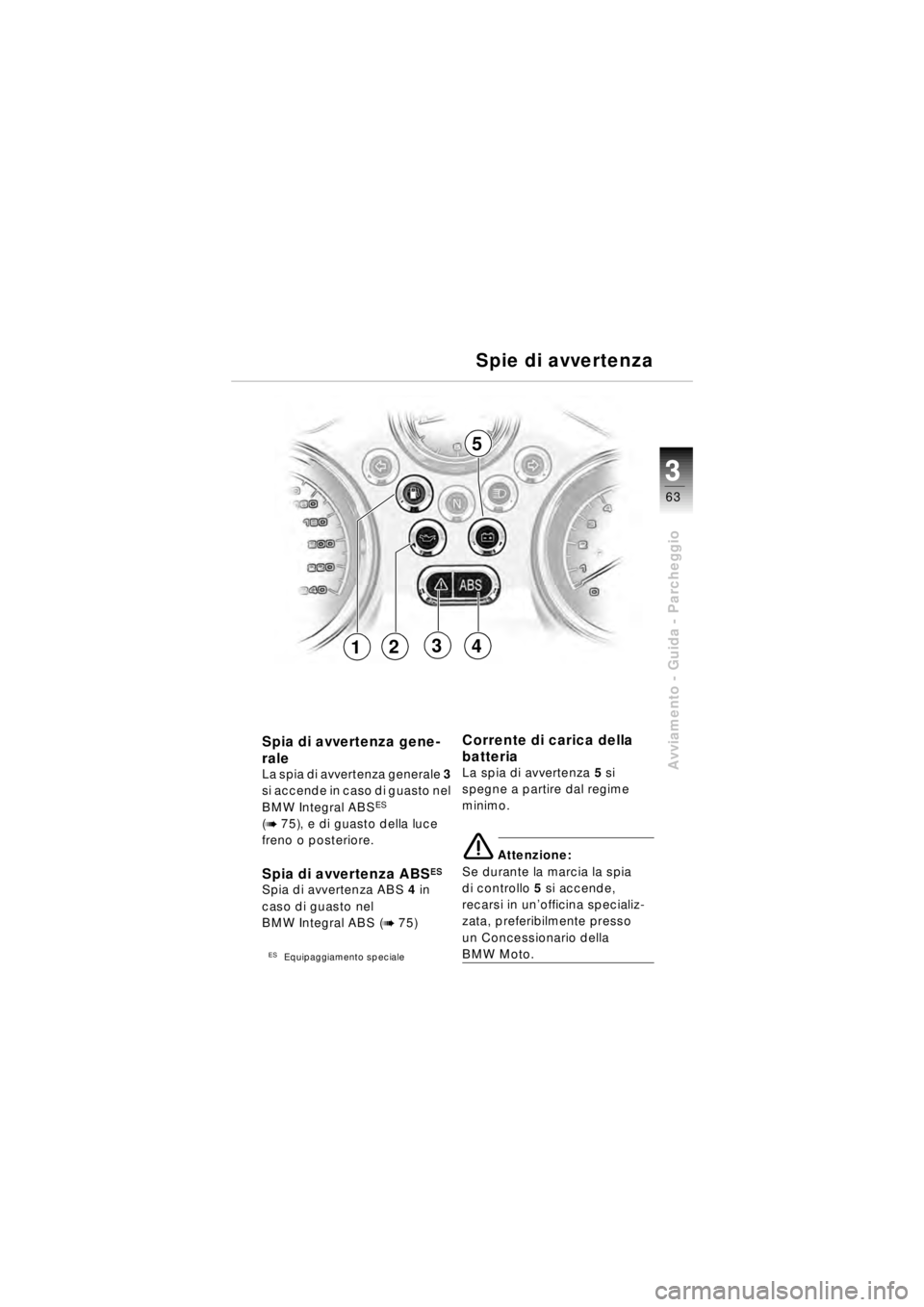

Spia di avvertenza gene-
rale
La spia di avvertenza generale 3
si accende in caso di guasto nel
BMW Integral ABS
ES
(b 75), e di guasto della luce
freno o posteriore.
Spia di avvertenza ABS(6
Spia di avvertenza ABS 4 in
caso di guasto nel
BMW Integral ABS (
b 75)
ESEquipaggiamento speciale
Corrente di carica della
batteria
La spia di avvertenza 5 si
spegne a partire dal regime
minimo.
e Attenzione:
Se durante la marcia la spia
di controllo 5 si accende,
recarsi in un ’officina specializ-
zata, preferibilmente presso
un Concessionario della
BMW Moto.
Spie di avvertenza
1234
5
10Classic1-i.book Seite 63 Freitag, 27. Januar 2006 1:48 13

33
64
Avviamento - Guida - Parcheggio

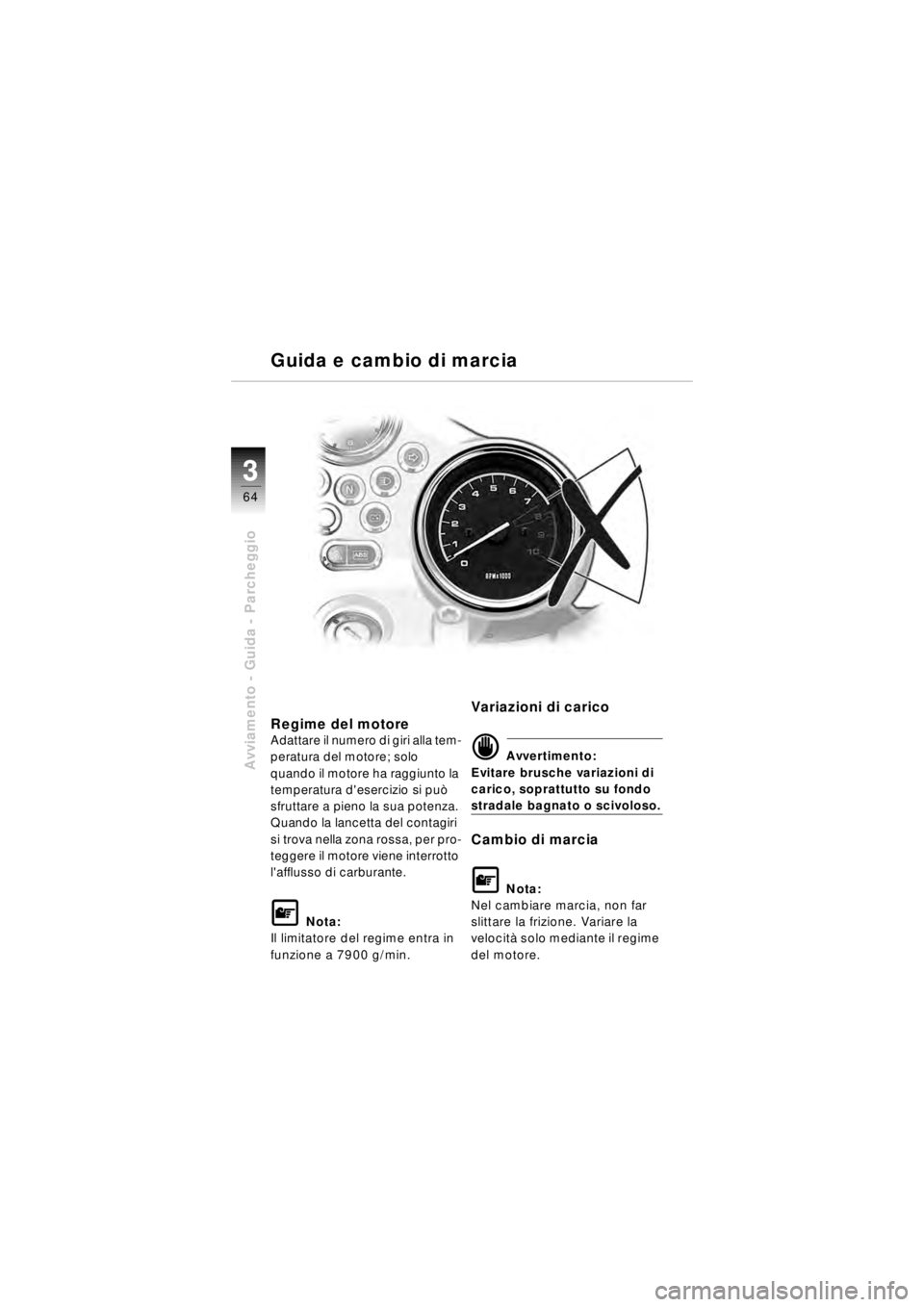

Regime del motoreA d a t t a r e i l n u m e r o d i g i r i a l l a t e m -
peratura del motore; solo
quando il motore ha raggiunto la
temperatura d'esercizio si può
sfruttare a pieno la sua potenza.
Quando la lancetta del contagiri
si trova nella zona rossa, per pro-
teggere il motore viene interrotto
l'afflusso di carburante.
\f Nota:
Il limitatore del regime entra in
funzione a 7900 g/min.
Variazioni di carico
d Avvertimento:
Evitare brusche variazioni di
carico, soprattutto su fondo
stradale bagnato o scivoloso.
Cambio di marcia
\f Nota:
Nel cambiare marcia, non far
slittare la frizione. Variare la
velocit à solo mediante il regime
del motore.
Guida e cambio di marcia
10Classic1-i.book Seite 64 Freitag, 27. Januar 2006 1:48 13

3
65
3
Avviamento - Guida - Parcheggio

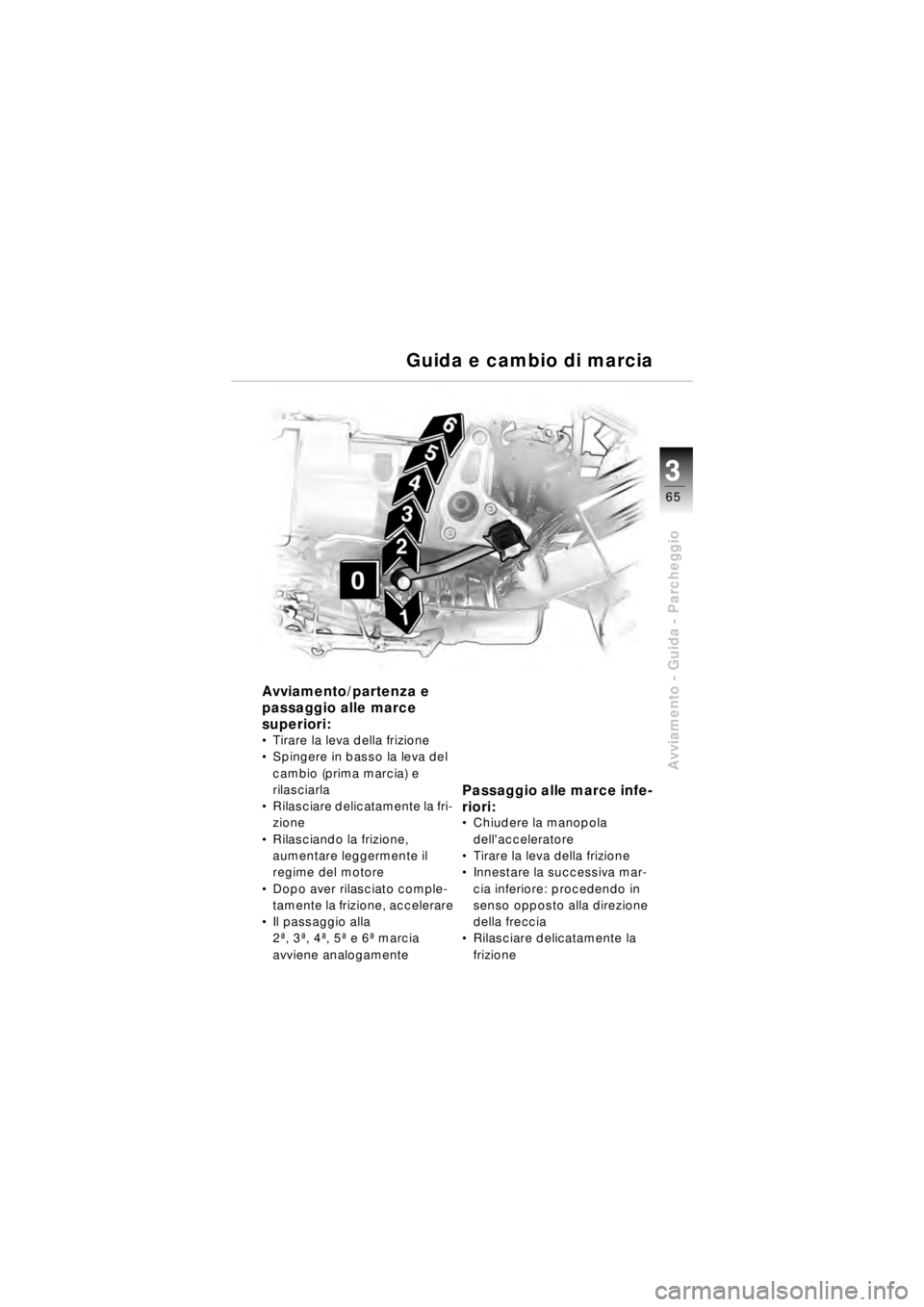

Avviamento/partenza e
