Page 21 of 136
19 INSTRUMENTTAVLA OCH DISPLAYER-
KÖRKONTROLL
EEn kontrollampa som lyser eller
blinkar när motorn är i gång visar
att det berörda systemet inte fung-
erar normalt. Tändningen av vissa
lampor kan åtföljas av en ljudsignal
och ett meddelande på displayen.
Uppsök då en CITROËN-verkstad
snarast möjligt.
Om varningslampan STOP tänds
när bilen är i rörelse måste du
stanna den; tänk på att stanna
den på möjligast säkra sätt.
Varningslampa
(STOP) - stanna
omedelbart
Tänds samtidigt med kontrollampan:
- "motoroljans tryck och temperatur"
- "kylarvätskans mininivå"
- "parkeringsbromsen"
- "bromsvätskans mininivå
- "fel i det elektroniska bromssys-
temet"
Sammankopplad med indikatorn "ky-
larvätskans temperatur".
Stanna omedelbart, om lampan
blinkar med motorn i gång.
Kontakta CITROËN.
Kontrollampa för
motoroljans tryck och
temperatur
Tänds samtidigt med varningslam-
pan STOP - stanna omedelbart.
Stanna omedelbart
Tänd lampa indikerar:
- för lågt oljetryck, vilket visas av
meddelandet "Oil pressure in-
suffi cient" (Oljetrycket otill-
räckligt)
på displayen.
- eller oljebrist i smörjkretsen. Fyll
vid behov på olja,
- oljetemperaturen är för hög.
Minska på farten för att sänka ol-
jetemperaturen.
Tändningen av kontrollampan åtföljs
av en ljudsignal.
Kontakta CITROËN.
Kontrollampa för
kylarvätskans mininivå
Sammankopplad med var-
ningslampan STOP.
Lyser vid påslagning av tändningen i
några sekunder.
Tändningen av kontrollampan åtföljs
av en ljudsignal och av meddelandet
"Top up engine coolant level" (Fyll
på kylvätska)
på displayen.
Stanna omedelbart.
Vänta tills motorn svalnat innan du
fyller på.
Kylsystemet är under tryck.
Kontrollampa för
parkeringsbroms,
bromsvätskenivå och
fel i det elektroniska
bromsfördelningssystemet
(REF)
Sammankopplad med varningslam-
pan STOP.
Tänds vid varje påslagning av tänd-
ningen.
Tändningen av kontrollampan åtföljs
av en ljudsignal och av ett meddelan-
de på displayen, som anger orsaken
till varning:
- "Handbrake on" (Handbrom-
sen på),
om parkeringsbromsen
är åtdragen eller inte ordentligt
lossad,
- "Brake fl uid level low" (Låg
bromsvätskenivå),
om broms-
vätskenivån sjunkit kraftigt (om
lampan fortsätter att lysa sedan
parkeringsbromsen lossats),
- "Braking fault" (Fel i broms-
systemet)
lyser samtidigt som
kontrollampan för ABS-systemet
för att ange en funktionsstörning
i systemet för elektronisk broms-
fördelning. Stanna omedelbart.
Kontakta CITROËN. Vid ingrepp kan du undvika risker
för brännskado
r genom att vrida
loss locket två varv så att trycket
sjunker.
När trycket sjunkit kan du ta bort
locket och fylla på.
Kontakta CITROËN.
Page 22 of 136
INSTRUMENTTAVLA OCH DISPLAYER20 -

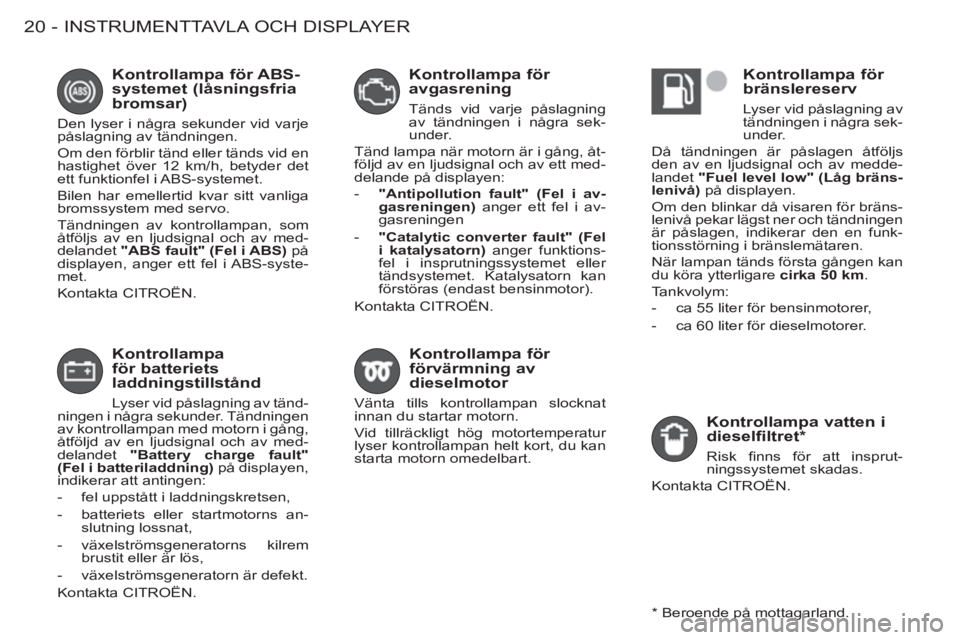

Kontrollampa
för batteriets
laddningstillstånd
Lyser vid påslagning av tänd-
ningen i några sekunder. Tändningen
av kontrollampan med motorn i gång,
åtföljd av en ljudsignal och av med-
delandet "Battery charge fault"
(Fel i batteriladdning)
på displayen,
indikerar att antingen:
- fel uppstått i laddningskretsen,
- batteriets eller startmotorns an-
slutning lossnat,
- växelströmsgeneratorns kilrem
brustit eller är lös,
- växelströmsgeneratorn är defekt.
Kontakta CITROËN.
Kontrollampa för
avgasrening
Tänds vid varje påslagning
av tändningen i några sek-
under.
Tänd lampa när motorn är i gång, åt-
följd av en ljudsignal och av ett med-
delande på displayen:
- "Antipollution fault" (Fel i av-
gasreningen)
anger ett fel i av-
gasreningen
- "Catalytic converter fault" (Fel
i katalysatorn)
anger funktions-
fel i insprutningssystemet eller
tändsystemet. Katalysatorn kan
förstöras (endast bensinmotor).
Kontakta CITROËN.
Kontrollampa för
förvärmning av
dieselmotor
Vänta tills kontrollampan slocknat
innan du startar motorn.
Vid tillräckligt hög motortemperatur
lyser kontrollampan helt kort, du kan
starta motorn omedelbart.
Kontrollampa för
bränslereserv
Lyser vid påslagning av
tändningen i några sek-
under.
Då tändningen är påslagen åtföljs
den av en ljudsignal och av medde-
landet "Fuel level low" (Låg bräns-
lenivå)
på displayen.
Om den blinkar då visaren för bräns-
lenivå pekar lägst ner och tändningen
är påslagen, indikerar den en funk-
tionsstörning i bränslemätaren.
När lampan tänds första gången kan
du köra ytterligare cirka 50 km
.
Tankvolym:
- ca 55 liter för bensinmotorer,
- ca 60 liter för dieselmotorer.
Kontrollampa vatten i
dieselfiltret *
Risk fi nns för att insprut-
ningssystemet skadas.
Kontakta CITROËN.
Kontrollampa för ABS-
systemet (låsningsfria
bromsar)
Den lyser i några sekunder vid varje
påslagning av tändningen.
Om den förblir tänd eller tänds vid en
hastighet över 12 km/h, betyder det
ett funktionfel i ABS-systemet.
Bilen har emellertid kvar sitt vanliga
bromssystem med servo.
Tändningen av kontrollampan, som
åtföljs av en ljudsignal och av med-
delandet "ABS fault" (Fel i ABS)
på
displayen, anger ett fel i ABS-syste-
met.
Kontakta CITROËN.
*
Beroende på mottagarland.
Page 23 of 136
21 INSTRUMENTTAVLA OCH DISPLAYER-
Kontrollampa för glömt
bilbälte *
Vid påslagning av tändning-
en tänds lampan om föraren
inte har spänt fast sitt bilbälte.
I en hastighet över 20 km/h blinkar
kontrollampan i två minuter. Efter två
minuter fortsätter kontrollampan att
lysa så länge föraren inte spänt fast
sitt bilbälte.
Indikering av kylarvätskans
temperatur
- Visaren i (A)
-fältet: normal tempe-
ratur.
- Visaren i (B)
-fältet: för hög tempe-
ratur. Varningslampan STOP
blin-
kar åtföljd av en ljudsignal och
meddelandet "Engine coolant
temperature high" (Hög kylar-
vätsketemperatur)
på displayen.
Stanna omedelbart.
Kontakta CITROËN.
*
Beroende på mottagarland.
Kontrollampa för
bortkoppling av
passagerarens
krockkudde *
Tändningen av denna lampa åtföljs
av meddelandet "Passenger air-
bag deactivated" (Passagerarens
krockkudde bortkopplad)
på fl er-
funktionsdisplayen.
Om passagerarens krockkudde har
kopplats bort, tänds kontrollampan
vid påslagning av tändningen och
förblir tänd.
Om lampan blinkar ska du uppsöka
en CITROËN-verkstad.
Kontrollampa för
airbagsystem fram och
på sidan
Vid påslagning av tändningen
lyser den i några sekunder.
Tändning av lampan, åtföljd av en
ljudsignal, med motorn i gång och
meddelandet "Airbag fault" (Fel i
krockkudde)
på displayen, anger ett
fel i airbagsystemen.
Kontakta CITROËN.
Page 24 of 136
INSTRUMENTTAVLA OCH DISPLAYER22 -

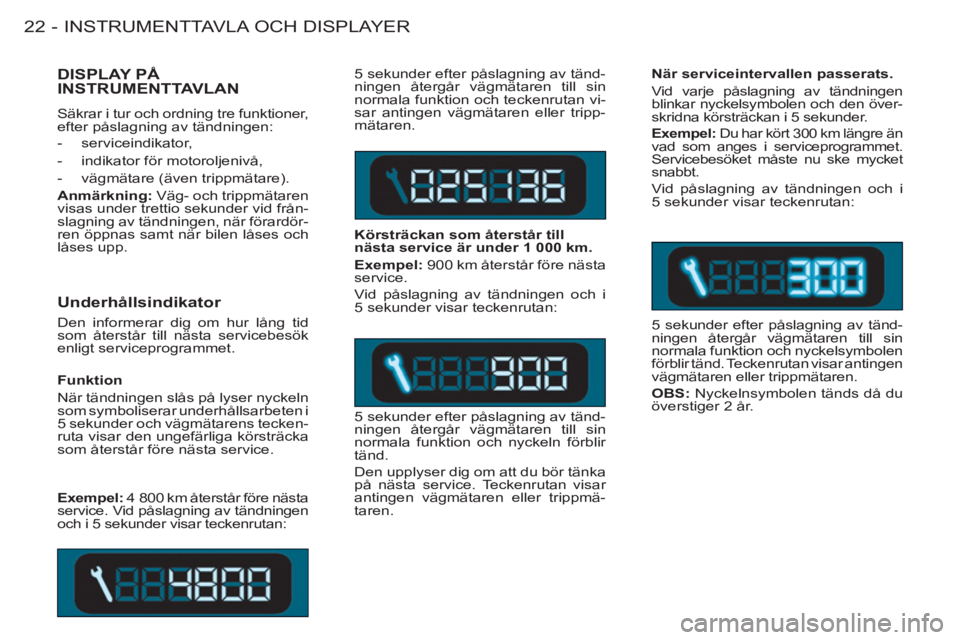

Underhållsindikator
Den informerar dig om hur lång tid
som återstår till nästa servicebesök
enligt serviceprogrammet. 5 sekunder efter påslagning av tänd-
ningen återgår vägmätaren till sin
normala funktion och teckenrutan vi-
sar antingen vägmätaren eller tripp-
mätaren.
Körsträckan som återstår till
nästa service är under 1 000 km.
Exempel:
900 km återstår före nästa
service.
Vid påslagning av tändningen och i
5 sekunder visar teckenrutan:
5 sekunder efter påslagning av tänd-
ningen återgår vägmätaren till sin
normala funktion och nyckeln förblir
tänd.
Den upplyser dig om att du bör tänka
på nästa service. Teckenrutan visar
antingen vägmätaren eller trippmä-
taren.
När serviceintervallen passerats.
Vid varje påslagning av tändningen
blinkar nyckelsymbolen och den över-
skridna körsträckan i 5 sekunder.
Exempel:
Du har kört 300 km längre än vad som anges i serviceprogrammet.
Servicebesöket måste nu ske mycket
snabbt.
Vid påslagning av tändningen och i
5 sekunder visar teckenrutan:
5 sekunder efter påslagning av tänd-
ningen återgår vägmätaren till sin
normala funktion och nyckelsymbolen
förblir tänd. Teckenrutan visar antingen
vägmätaren eller trippmätaren.
OBS:
Nyckelnsymbolen tänds då du
överstiger 2 år.
DISPLAY PÅINSTRUMENTTAVLAN
Säkrar i tur och ordning tre funktioner,
efter påslagning av tändningen:
- serviceindikator,
- indikator för motoroljenivå,
- vägmätare (även trippmätare).
Anmärkning
: Väg- och trippmätaren
visas under trettio sekunder vid från-
slagning av tändningen, när förardör-
ren öppnas samt när bilen låses och
låses upp.
Exempel:
4 800 km återstår före nästa
service. Vid påslagning av tändningen
och i 5 sekunder visar teckenrutan:
Funktion
När tändningen slås på lyser nyckeln
som symboliserar underhållsarbeten i
5 sekunder och vägmätarens tecken-
ruta visar den ungefärliga körsträcka
som återstår före nästa service.
Page 25 of 136
23 INSTRUMENTTAVLA OCH DISPLAYER-

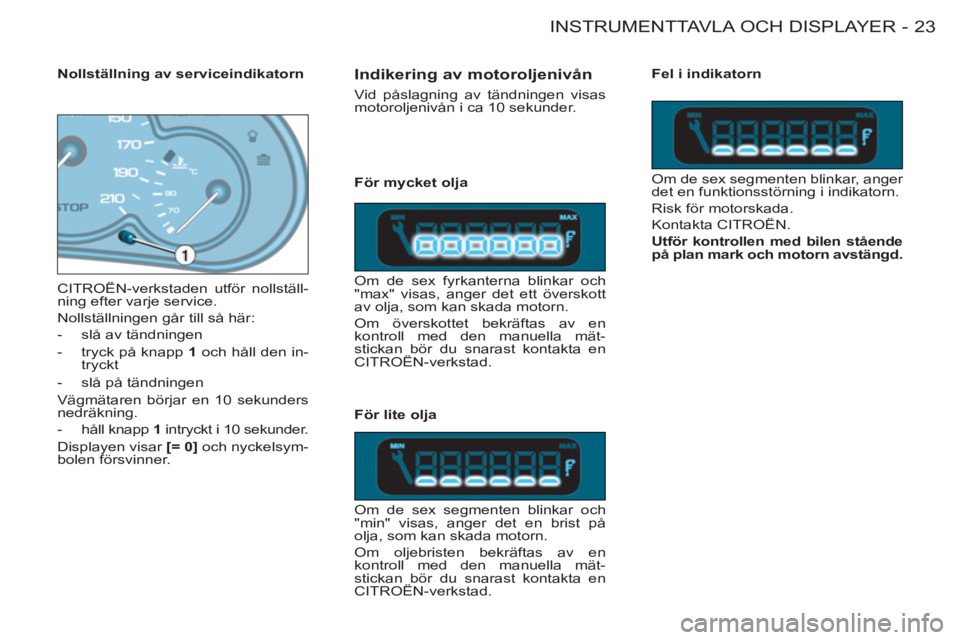

Indikering av motoroljenivån
Vid påslagning av tändningen visas
motoroljenivån i ca 10 sekunder.
Om de sex fyrkanterna blinkar och
"max" visas, anger det ett överskott
av olja, som kan skada motorn.
Om överskottet bekräftas av en
kontroll med den manuella mät-
stickan bör du snarast kontakta en
CITROËN-verkstad. CITROËN-verkstaden utför nollställ-
ning efter varje service.
Nollställningen går till så här:
- slå av tändningen
- tryck på knapp 1
och håll den in-
tryckt
- slå på tändningen
Vägmätaren börjar en 10 sekunders
nedräkning.
- håll knapp 1
intryckt i 10 sekunder.
Displayen visar [= 0]
och nyckelsym-
bolen försvinner.
Om de sex segmenten blinkar och
"min" visas, anger det en brist på
olja, som kan skada motorn.
Om oljebristen bekräftas av en
kontroll med den manuella mät-
stickan bör du snarast kontakta en
CITROËN-verkstad. Om de sex segmenten blinkar, anger
det en funktionsstörning i indikatorn.
Risk för motorskada.
Kontakta CITROËN.
Utfö
r
kontrollen med
bilen
stå
ende
på
plan
mark
och motorn
avstängd
.
Nollställning av serviceindikatorn
För mycket olja
För lite olja
Fel i indikatorn
Page 26 of 136
INSTRUMENTTAVLA OCH DISPLAYER24 -

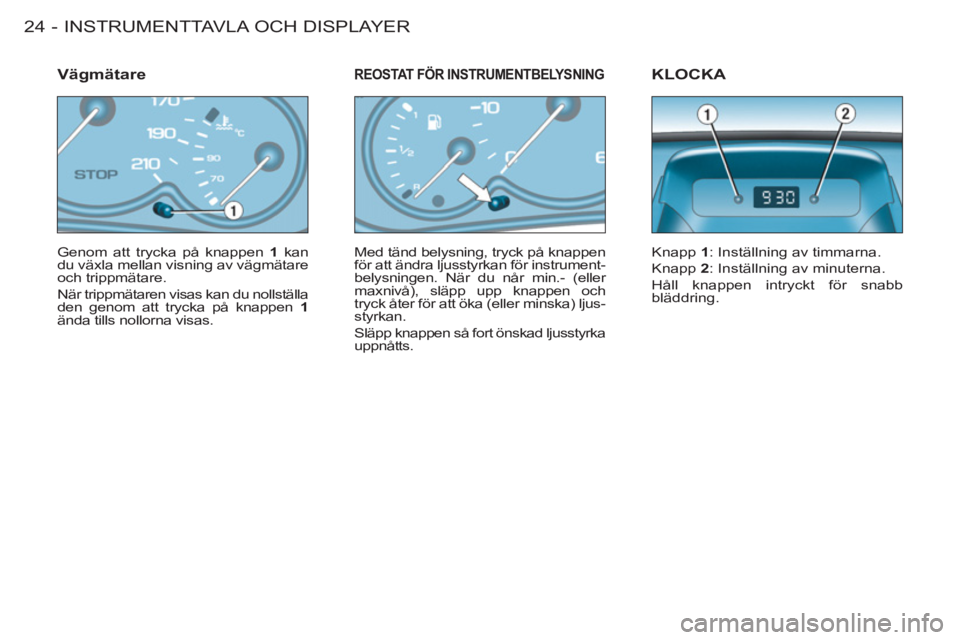

Genom att trycka på knappen 1
kan
du växla mellan visning av vägmätare
och trippmätare.
När trippmätaren visas kan du nollställa
den genom att trycka på knappen 1
ända tills nollorna visas.
Vägmätare
Med tänd belysning, tryck på knappen
för att ändra ljusstyrkan för instrument-
belysningen. När du når min.- (eller
maxnivå), släpp upp knappen och
tryck åter för att öka (eller minska) ljus-
styrkan.
Släpp knappen så fort önskad ljusstyrka
uppnåtts.
REOSTAT FÖR INSTRUMENTBELYSNING KLOCKA
Knapp 1
: Inställning av timmarna.
Knapp 2
: Inställning av minuterna.
Håll knappen intryckt för snabb
bläddring.
Page 27 of 136
25 INSTRUMENTTAVLA OCH DISPLAYER-

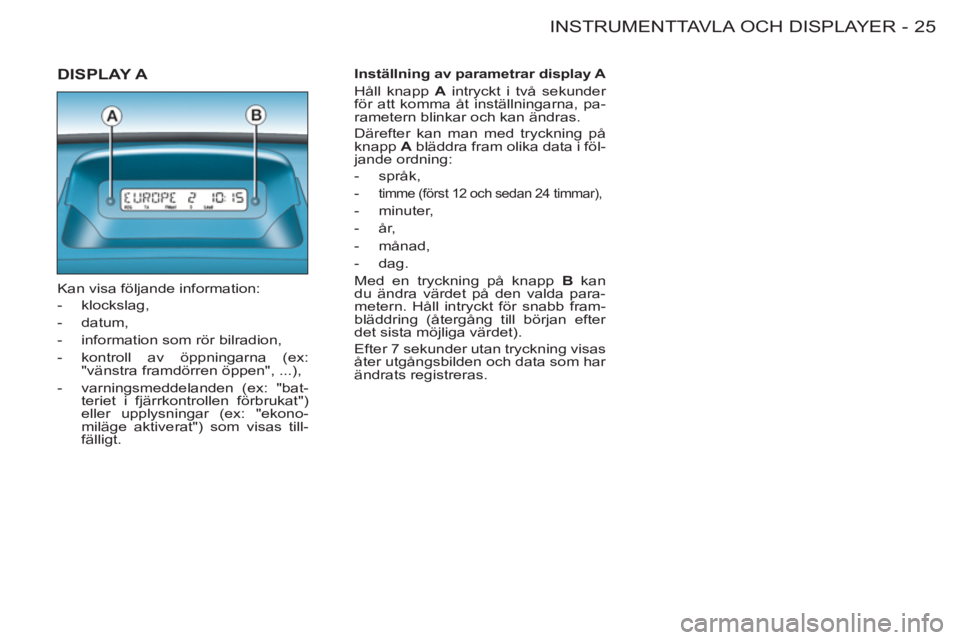

DISPLAY A
Kan visa följande information:
- klockslag,
- datum,
- information som rör bilradion,
- kontroll av öppningarna (ex:
"vänstra framdörren öppen", ...),
- varningsmeddelanden (ex: "bat-
teriet i fjärrkontrollen förbrukat")
eller upplysningar (ex: "ekono-
miläge aktiverat") som visas till-
fälligt.
Inställning av parametrar display A
Håll knapp A
intryckt i två sekunder
för att komma åt inställningarna, pa-
rametern blinkar och kan ändras.
Därefter kan man med tryckning på
knapp A
bläddra fram olika data i föl-
jande ordning:
- språk,
-
timme (först 12 och sedan 24 timmar),
- minuter,
- år,
- månad,
- dag.
Med en tryckning på knapp B
kan
du ändra värdet på den valda para-
metern. Håll intryckt för snabb fram-
bläddring (återgång till början efter
det sista möjliga värdet).
Efter 7 sekunder utan tryckning visas
åter utgångsbilden och data som har
ändrats registreras.
Page 28 of 136
KOMFORT26 -
Page 29 of 136

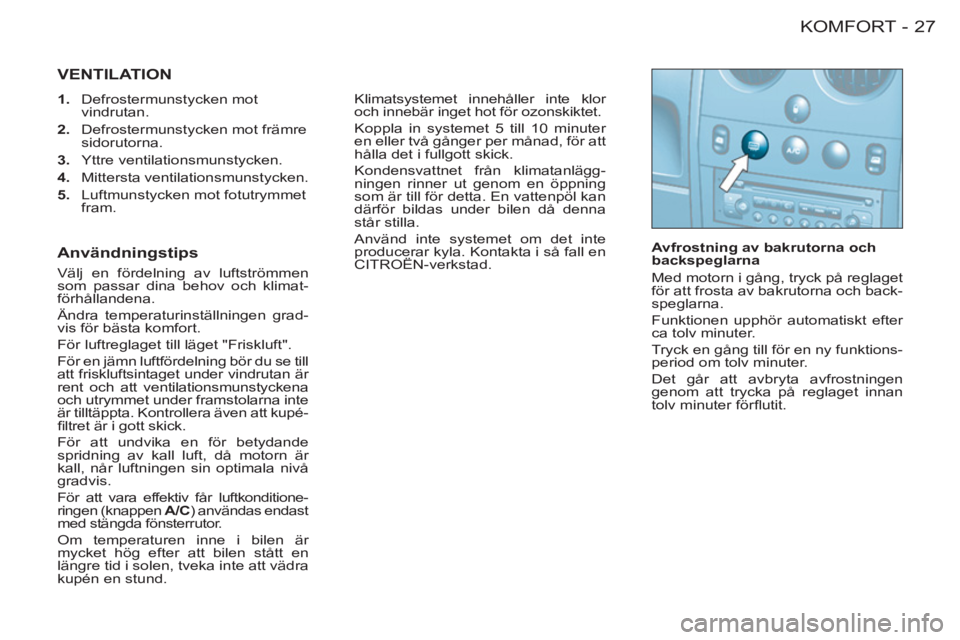

27 KOMFORT-
VENTILATION

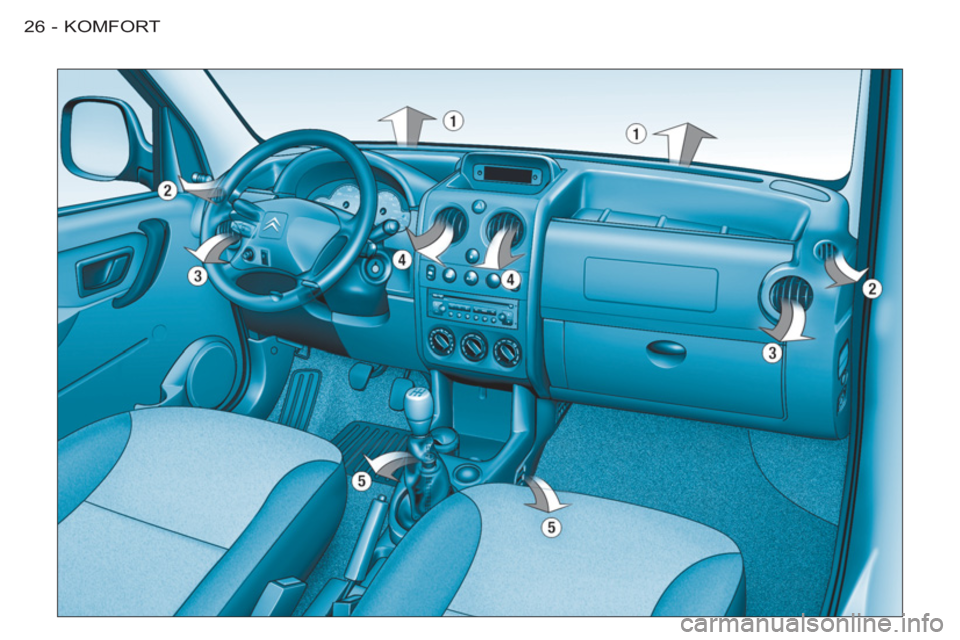

1.
Defrostermunstycken mot
vindrutan.
2.
Defrostermunstycken mot främre
sidorutorna.
3.
Yttre ventilationsmunstycken.
4.
Mittersta ventilationsmunstycken.
5.
Luftmunstycken mot fotutrymmet
fram. Klimatsystemet innehåller inte klor
och innebär inget hot för ozonskiktet.
Koppla in systemet 5 till 10 minuter
en eller två gånger per månad, för att
hålla det i fullgott skick.
Kondensvattnet från klimatanlägg-
ningen rinner ut genom en öppning
som är till för detta. En vattenpöl kan
därför bildas under bilen då denna
står stilla.
Använd inte systemet om det inte
producerar kyla. Kontakta i så fall en
CITROËN-verkstad.
Avfrostning av bakrutorna och
backspeglarna
Med motorn i gång, tryck på reglaget
för att frosta av bakrutorna och back-
speglarna.
Funktionen upphör automatiskt efter
ca tolv minuter.
Tryck en gång till för en ny funktions-
period om tolv minuter.
Det går att avbryta avfrostningen
genom att trycka på reglaget innan
tolv minuter förfl utit.
Användningstips
Välj en fördelning av luftströmmen
som passar dina behov och klimat-
förhållandena.
Ändra temperaturinställningen grad-
vis för bästa komfort.
För luftreglaget till läget "Friskluft".
För en jämn luftfördelning bör du se till
att friskluftsintaget under vindrutan är
rent och att ventilationsmunstyckena
och utrymmet under framstolarna inte
är tilltäppta. Kontrollera även att kupé-
fi ltret är i gott skick.
För att undvika en för betydande
spridning av kall luft, då motorn är
kall, når luftningen sin optimala nivå
gradvis.
För att vara effektiv får luftkonditione-
ringen (knappen A/C
) användas endast
med stängda fönsterrutor.
Om temperaturen inne i bilen är
mycket hög efter att bilen stått en
längre tid i solen, tveka inte att vädra
kupén en stund.
Page 30 of 136
KOMFORT28 -
Friskluftsintag.

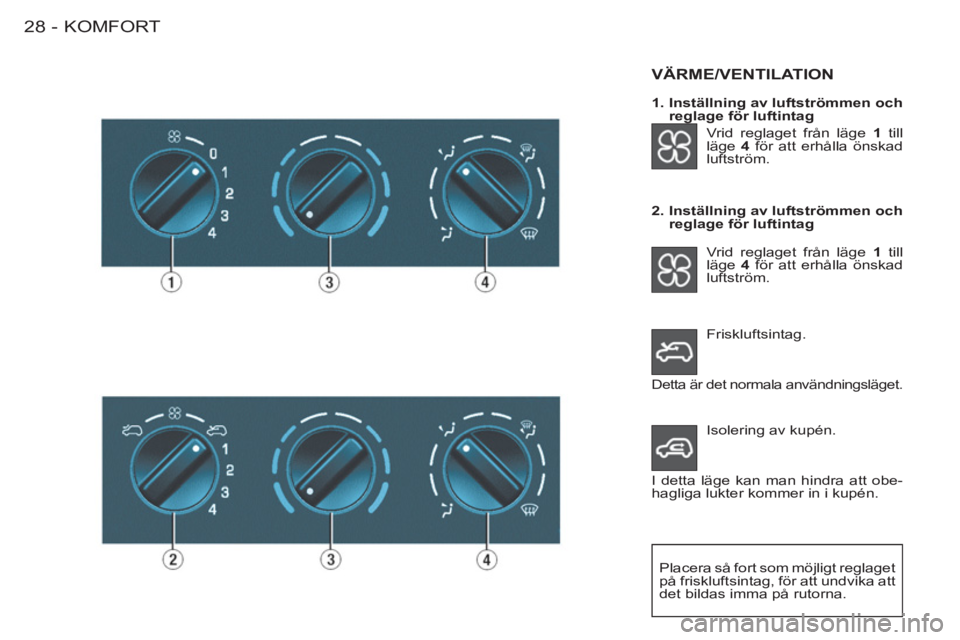

VÄRME/VENTILATION
Vrid reglaget från läge 1
till
läge 4
för att erhålla önskad
luftström.
2. Inställning av luftströmmen och
reglage för luftintag
Vrid reglaget från läge 1
till
läge 4
för att erhålla önskad
luftström.
Placera så fort som möjligt reglaget
på friskluftsintag, för att undvika att
det bildas imma på rutorna.
Detta är det normala användningsläget.
Isolering av kupén.
I detta läge kan man hindra att obe-
hagliga lukter kommer in i kupén.
1. Inställning av luftströmmen och
reglage för luftintag
