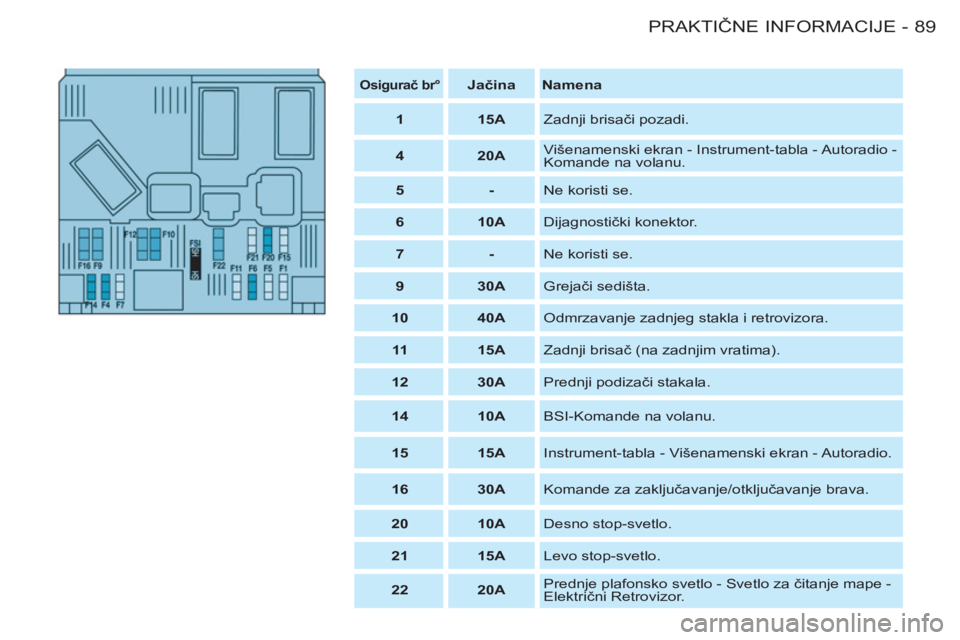

89 PRAKTIČNE INFORMACIJE-



Osigurač br°




Jačina



Namena




1



15A

Zadnji brisači pozadi.


4



20A

Višenamenski ekran - Instrument-tabla - Autoradio -
Komande na volanu.


5



-

Ne koristi se.


6



10A

Dijagnostički konektor.


7



-

Ne koristi se.


9



30A

Grejači sedišta.


10



40A

Odmrzavanje zadnjeg stakla i retrovizora.


11



15A

Zadnji brisač (na zadnjim vratima).


12



30A

Prednji podizači stakala.


14



10A

BSI-Komande na volanu.


15



15A

Instrument-tabla - Višenamenski ekran - Autoradio.


16



30A

Komande za zaključavanje/otključavanje brava.


20



10A

Desno stop-svetlo.


21



15A

Levo stop-svetlo.


22



20A

Prednje plafonsko svetlo - Svetlo za čitanje mape -
Električni Retrovizor.

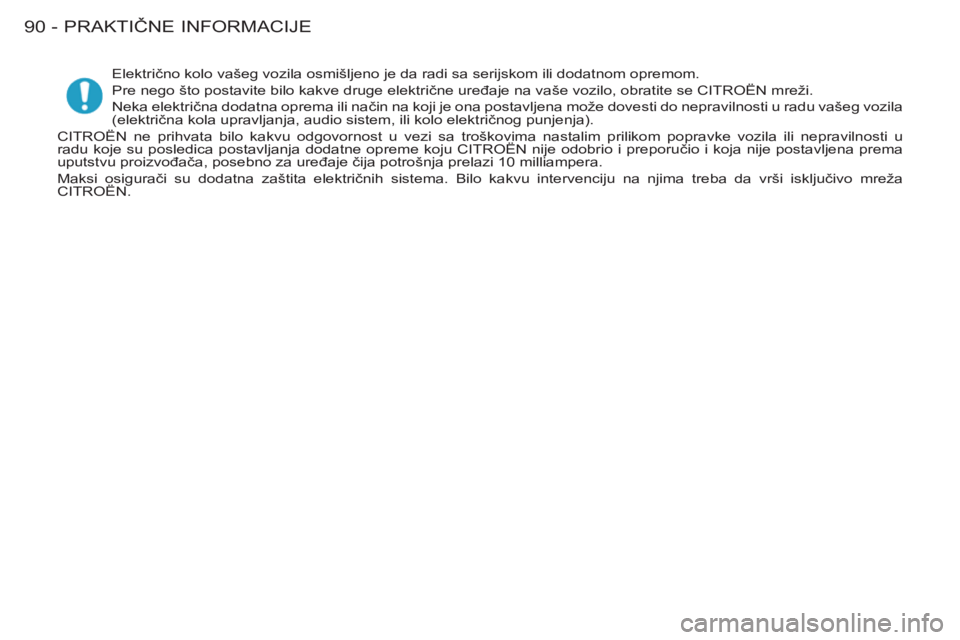

PRAKTIČNE INFORMACIJE90 -


Električno kolo vašeg vozila osmišljeno je da radi sa serijskom ili dodatnom opremom.
Pre nego što postavite bilo kakve druge električne uređaje na vaše vozilo, obratite se CITROËN mreži.
Neka električna dodatna oprema ili način na koji je ona postavljena može dovesti do nepravilnosti u radu vašeg vozila
(električna kola upravljanja, audio sistem, ili kolo električnog punjenja).
CITROËN ne prihvata bilo kakvu odgovornost u vezi sa troškovima nastalim prilikom popravke vozila ili nepravilnosti u
radu koje su posledica postavljanja dodatne opreme koju CITROËN nije odobrio i preporučio i koja nije postavljena prema
uputstvu proizvođača, posebno za uređaje čija potrošnja prelazi 10 milliampera.
Maksi osigurači su dodatna zaštita električnih sistema. Bilo kakvu intervenciju na njima treba da vrši isključivo mreža
CITROËN.

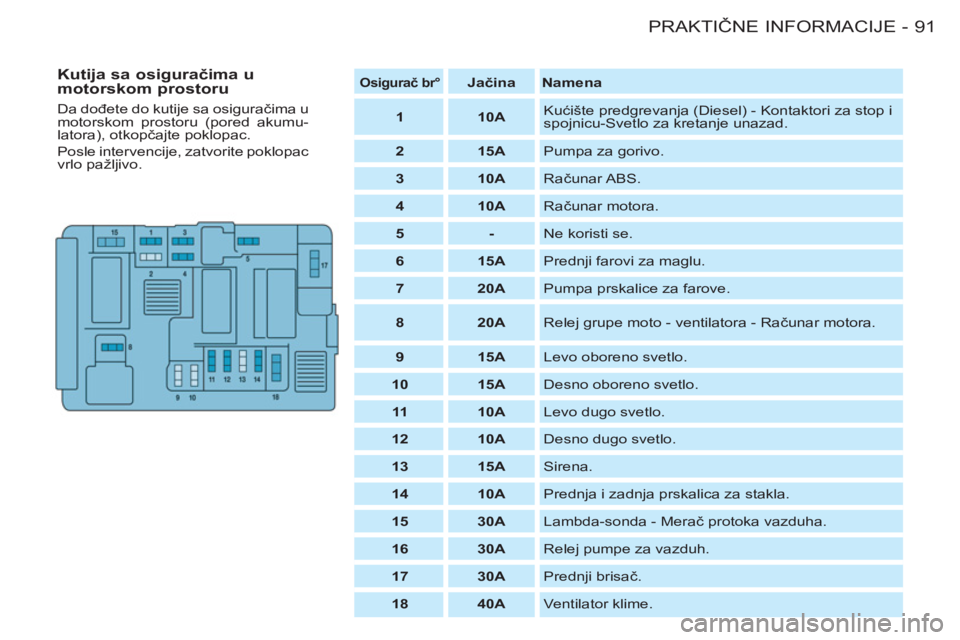

91 PRAKTIČNE INFORMACIJE-



Osigurač br°




Jačina



Namena




1



10A

Kućište predgrevanja (Diesel) - Kontaktori za stop i
spojnicu-Svetlo za kretanje unazad.


2



15A

Pumpa za gorivo.


3



10A

Računar ABS.


4



10A

Računar motora.


5



-

Ne koristi se.


6



15A

Prednji farovi za maglu.


7



20A

Pumpa prskalice za farove.


8



20A

Relej grupe moto - ventilatora - Računar motora.


9



15A

Levo oboreno svetlo.


10



15A

Desno oboreno svetlo.


11



10A

Levo dugo svetlo.


12



10A

Desno dugo svetlo.


13



15A

Sirena.


14



10A

Prednja i zadnja prskalica za stakla.


15



30A

Lambda-sonda - Merač protoka vazduha.


16



30A

Relej pumpe za vazduh.


17



30A

Prednji brisač.


18



40A

Ventilator klime.


Kutija sa osiguračima u
motorskom prostoru
Da dođete do kutije sa osiguračima u
motorskom prostoru (pored akumu-
latora), otkopčajte poklopac.
Posle intervencije, zatvorite poklopac
vrlo pažljivo.

PRAKTIČNE INFORMACIJE92 -

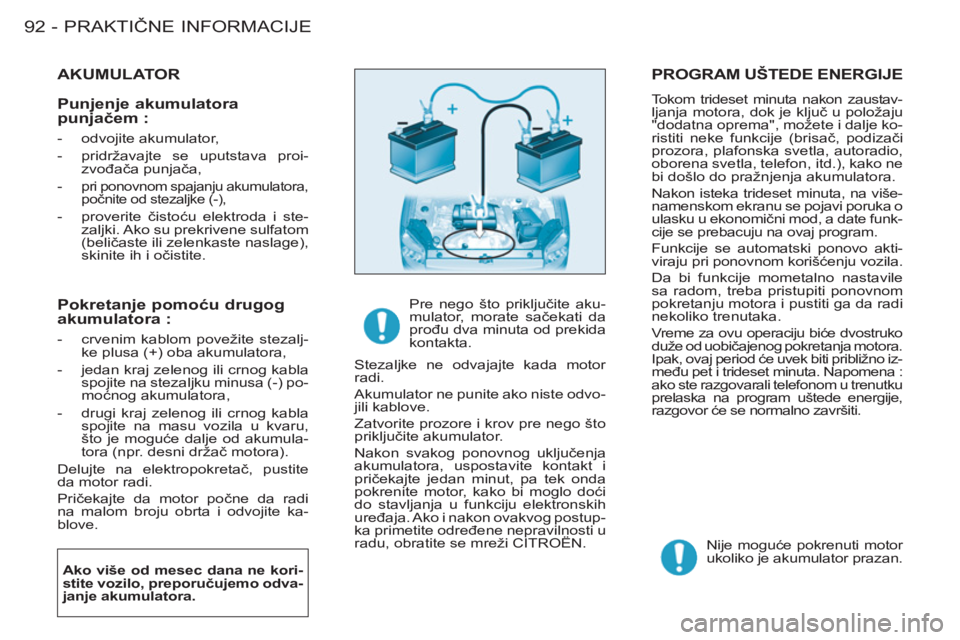

PROGRAM UŠTEDE ENERGIJE

Tokom trideset minuta nakon zaustav-
ljanja motora, dok je ključ u položaju
"dodatna oprema", možete i dalje ko-
ristiti neke funkcije (brisač, podizači
prozora, plafonska svetla, autoradio,
oborena svetla, telefon, itd.), kako ne
bi došlo do pražnjenja akumulatora.
Nakon isteka trideset minuta, na više-
namenskom ekranu se pojavi poruka o
ulasku u ekonomični mod, a date funk-
cije se prebacuju na ovaj program.
Funkcije se automatski ponovo akti-
viraju pri ponovnom korišćenju vozila.
Da bi funkcije mometalno nastavile
sa radom, treba pristupiti ponovnom
pokretanju motora i pustiti ga da radi
nekoliko trenutaka.
Vreme za ovu operaciju biće dvostruko
duže od uobičajenog pokretanja motora.
Ipak, ovaj period će uvek biti približno iz-
među pet i trideset minuta. Napomena :
ako ste razgovarali telefonom u trenutku
prelaska na program uštede energije,
razgovor će se normalno završiti.

AKUMULATOR


Ako više od mesec dana ne kori-
stite vozilo, preporučujemo odva-
janje akumulatora.


Pre nego što priključite aku-
mulator, morate sačekati da
prođu dva minuta od prekida
kontakta.
Stezaljke ne odvajajte kada motor
radi.
Akumulator ne punite ako niste odvo-
jili kablove.
Zatvorite prozore i krov pre nego što
priključite akumulator.
Nakon svakog ponovnog uključenja
akumulatora, uspostavite kontakt i
pričekajte jedan minut, pa tek onda
pokrenite motor, kako bi moglo doći
do stavljanja u funkciju elektronskih
uređaja. Ako i nakon ovakvog postup-
ka primetite određene nepravilnosti u
radu, obratite se mreži CITROËN.

Nije moguće pokrenuti motor
ukoliko je akumulator prazan.
Pokretanje pomoću drugog
akumulatora :


- crvenim kablom povežite stezalj-
ke plusa (+) oba akumulatora,

- jedan kraj zelenog ili crnog kabla
spojite na stezaljku minusa (-) po-
moćnog akumulatora,

- drugi kraj zelenog ili crnog kabla
spojite na masu vozila u kvaru,
što je moguće dalje od akumula-
tora (npr. desni držač motora).
Delujte na elektropokretač, pustite
da motor radi.
Pričekajte da motor počne da radi
na malom broju obrta i odvojite ka-
blove.

Punjenje akumulatora
punjačem :



- odvojite akumulator,

- pridržavajte se uputstava proi-
zvođača punjača,

-
pri ponovnom spajanju akumulatora,
počnite od stezaljke (-),


- proverite čistoću elektroda i ste-
zaljki. Ako su prekrivene sulfatom
(beličaste ili zelenkaste naslage),
skinite ih i očistite.

93 PRAKTIČNE INFORMACIJE-

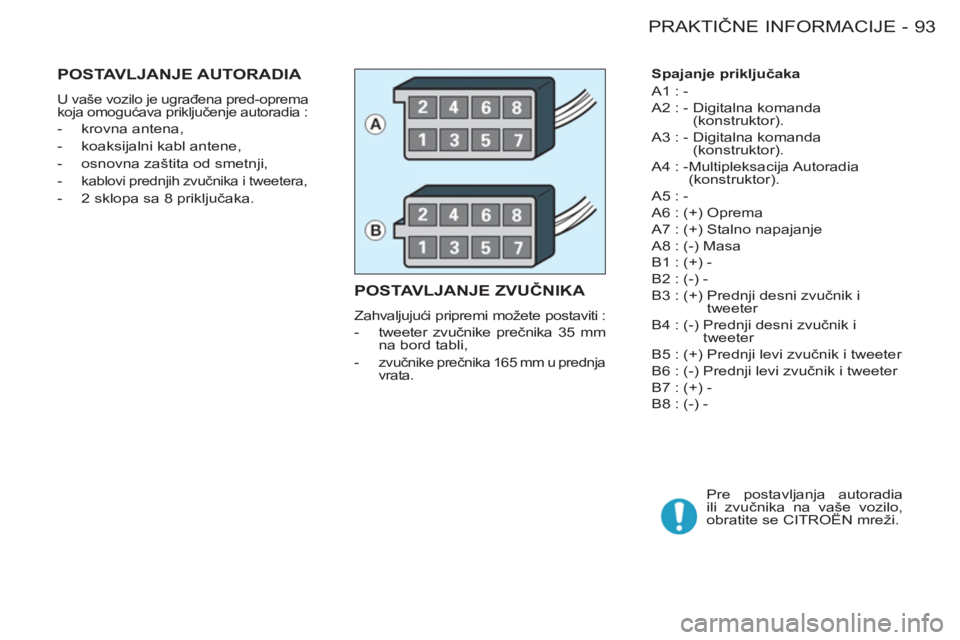

Spajanje priključaka
A1 : -
A2 : - Digitalna komanda
(konstruktor).
A3 : - Digitalna komanda
(konstruktor).
A4 : - Multipleksacija Autoradia
(konstruktor).
A5 : -
A6 : (+) Oprema
A7 : (+) Stalno napajanje
A8 : (-) Masa
B1 : (+) -
B2 : (-) -
B3 : (+) Prednji desni zvučnik i
tweeter
B4 : (-) Prednji desni zvučnik i
tweeter
B5 : (+) Prednji levi zvučnik i tweeter
B6 : (-) Prednji levi zvučnik i tweeter
B7 : (+) -
B8 : (-) -

POSTAVLJANJE ZVUČNIKA

Zahvaljujući pripremi možete postaviti :


- tweeter zvučnike prečnika 35 mm
na bord tabli,

-
zvučnike prečnika 165 mm u prednja
vrata.


POSTAVLJANJE AUTORADIA

U vaše vozilo je ugrađena pred-oprema
koja omogućava priključenje autoradia :



- krovna antena,

- koaksijalni kabl antene,

- osnovna zaštita od smetnji,

-
kablovi prednjih zvučnika i tweetera,


- 2 sklopa sa 8 priključaka.
Pre postavljanja autoradia
ili zvučnika na vaše vozilo,
obratite se CITROËN mreži.

PRAKTIČNE INFORMACIJE94 -

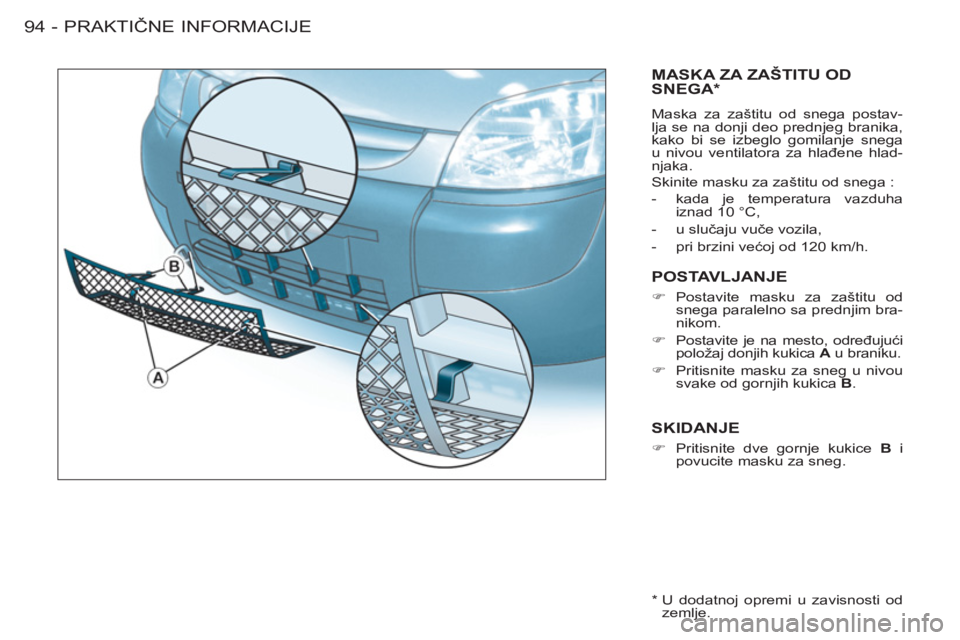

MASKA ZA ZAŠTITU OD
SNEGA *

Maska za zaštitu od snega postav-
lja se na donji deo prednjeg branika,
kako bi se izbeglo gomilanje snega
u nivou ventilatora za hlađene hlad-
njaka.
Skinite masku za zaštitu od snega :


- kada je temperatura vazduha
iznad 10 °C,

- u slučaju vuče vozila,

- pri brzini većoj od 120 km/h.


POSTAVLJANJE



)
Postavite masku za zaštitu od
snega paralelno sa prednjim bra-
nikom.

)
Postavite je na mesto, određujući
položaj donjih kukica A
u braniku.

)
Pritisnite masku za sneg u nivou
svake od gornjih kukica B
.



SKIDANJE



)
Pritisnite dve gornje kukice B
i
povucite masku za sneg.


*
U dodatnoj opremi u zavisnosti od
zemlje.

95 PRAKTIČNE INFORMACIJE-

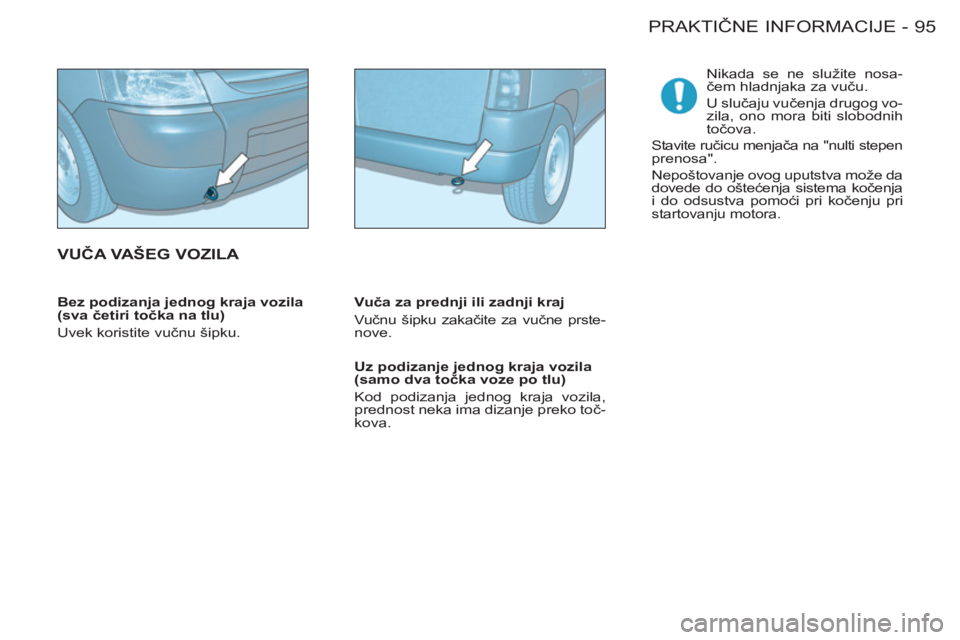

Bez podizanja jednog kraja vozila
(sva četiri točka na tlu)
Uvek koristite vučnu šipku.

Uz podizanje jednog kraja vozila
(samo dva točka voze po tlu)
Kod podizanja jednog kraja vozila,
prednost neka ima dizanje preko toč-
kova.
VUČA VAŠEG VOZILA



Vuča za prednji ili zadnji kraj
Vučnu šipku zakačite za vučne prste-
nove.
Nikada se ne služite nosa-
čem hladnjaka za vuču.
U slučaju vučenja drugog vo-
zila, ono mora biti slobodnih
točova.
Stavite ručicu menjača na "nulti stepen
prenosa".
Nepoštovanje ovog uputstva može da
dovede do oštećenja sistema kočenja
i do odsustva pomoći pri kočenju pri
startovanju motora.

PRAKTIČNE INFORMACIJE96 -

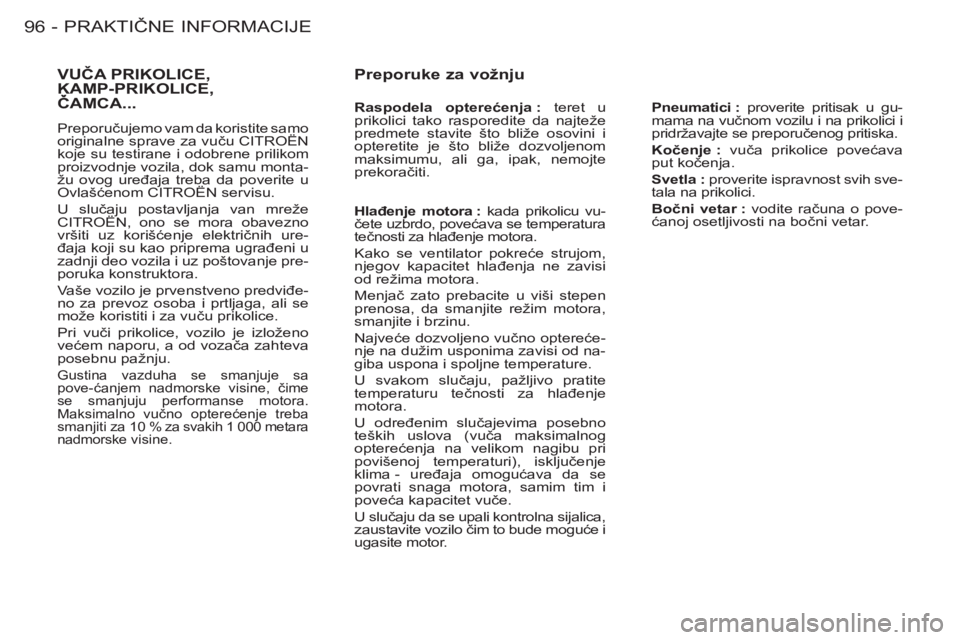

VUČA PRIKOLICE,KAMP-PRIKOLICE,ČAMCA...

Preporučujemo vam da koristite samo
originalne sprave za vuču CITROËN
koje su testirane i odobrene prilikom
proizvodnje vozila, dok samu monta-
žu ovog uređaja treba da poverite u
Ovlašćenom CITROËN servisu.
U slučaju postavljanja van mreže
CITROËN , ono se mora obavezno
vršiti uz korišćenje električnih ure-
đaja koji su kao priprema ugrađeni u
zadnji deo vozila i uz poštovanje pre-
poruka konstruktora.
Vaše vozilo je prvenstveno predviđe-
no za prevoz osoba i prtljaga, ali se
može koristiti i za vuču prikolice.
Pri vuči prikolice, vozilo je izloženo
većem naporu, a od vozača zahteva
posebnu pažnju.
Gustina vazduha se smanjuje sa
pove-ćanjem nadmorske visine, čime
se smanjuju performanse motora.
Maksimalno vučno opterećenje treba
smanjiti za 10 % za svakih 1 000 metara
nadmorske visine.


Preporuke za vožnju


Pneumatici :
proverite pritisak u gu-
mama na vučnom vozilu i na prikolici i
pridržavajte se preporučenog pritiska.


Kočenje :
vuča prikolice povećava
put kočenja.

Svetla :
proverite ispravnost svih sve-
tala na prikolici.

Bočni vetar :
vodite računa o pove-
ćanoj osetljivosti na bočni vetar.
Hlađenje motora :
kada prikolicu vu-
čete uzbrdo, povećava se temperatura
tečnosti za hlađenje motora.
Kako se ventilator pokreće strujom,
njegov kapacitet hlađenja ne zavisi
od režima motora.
Menjač zato prebacite u viši stepen
prenosa, da smanjite režim motora,
smanjite i brzinu.
Najveće dozvoljeno vučno optereće-
nje na dužim usponima zavisi od na-
giba uspona i spoljne temperature.
U svakom slučaju, pažljivo pratite
temperaturu tečnosti za hlađenje
motora.
U određenim slučajevima posebno
teških uslova (vuča maksimalnog
opterećenja na velikom nagibu pri
povišenoj temperaturi), isključenje
klima - uređaja omoguć
ava da se
povrati snaga motora, samim tim i
poveća kapacitet vuče.
U slučaju da se upali kontrolna sijalica,
zaustavite vozilo čim to bude moguće i
ugasite motor.
Raspodela opterećenja :
teret u
prikolici tako rasporedite da najteže
predmete stavite što bliže osovini i
opteretite je što bliže dozvoljenom
maksimumu, ali ga, ipak, nemojte
prekoračiti.

97 PRAKTIČNE INFORMACIJE-

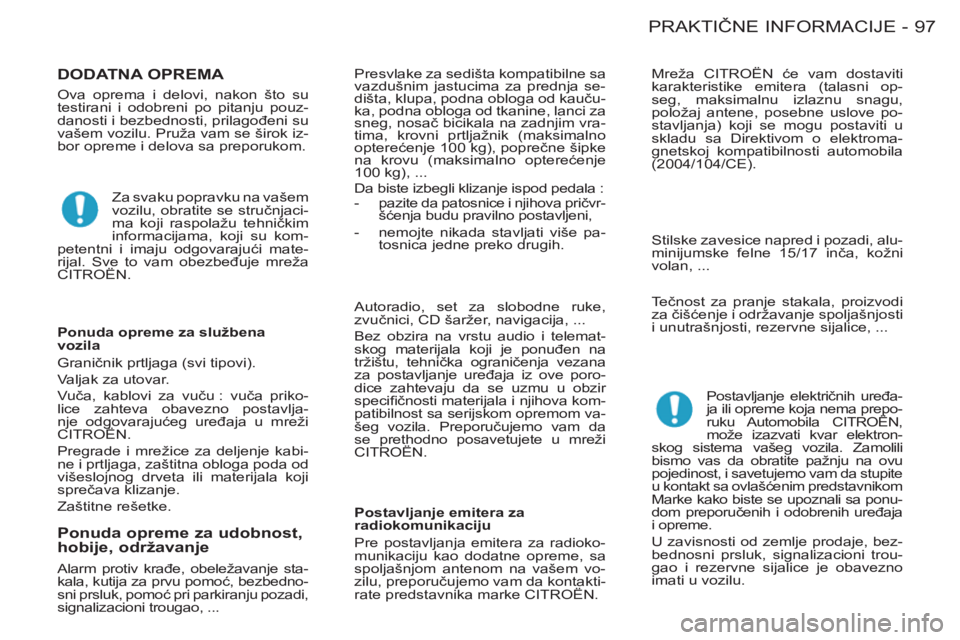

DODATNA OPREMA

Ova oprema i delovi, nakon što su
testirani i odobreni po pitanju pouz-
danosti i bezbednosti, prilagođeni su
vašem vozilu. Pruža vam se širok iz-
bor opreme i delova sa preporukom.

Postavljanje električnih uređa-
ja ili opreme koja nema prepo-
ruku Automobila CITROËN,
može izazvati kvar elektron-
skog sistema vašeg vozila. Zamolili
bismo vas da obratite pažnju na ovu
pojedinost, i savetujemo vam da stupite
u kontakt sa ovlašćenim predstavnikom
Marke kako biste se upoznali sa ponu-
dom preporučenih i odobrenih uređaja
i opreme.
U zavisnosti od zemlje prodaje, bez-
bednosni prsluk, signalizacioni trou-
gao i rezervne sijalice je obavezno
imati u vozilu.

Tečnost za pranje stakala, proizvodi
za čišćenje i održavanje spoljašnjosti
i unutrašnjosti, rezervne sijalice, ...

Alarm protiv krađe, obeležavanje sta-
kala, kutija za prvu pomoć, bezbedno-
sni prsluk, pomoć pri parkiranju pozadi,
signalizacioni trougao, ...
Autoradio, set za slobodne ruke,
zvučnici, CD šaržer, navigacija, ...
Bez obzira na vrstu audio i telemat-
skog materijala koji je ponuđen na
tržištu, tehnička ograničenja vezana
za postavljanje uređaja iz ove poro-
dice zahtevaju da se uzmu u obzir
specifi čnosti materijala i njihova kom-
patibilnost sa serijskom opremom va-
šeg vozila. Preporučujemo vam da
se prethodno posavetujete u mreži
CITROËN.
Stilske zavesice napred i pozadi, alu-
minijumske felne 15/17 inča, kožni
volan, ...

Ponuda opreme za službena
vozila
Graničnik prtljaga (svi tipovi).
Valjak za utovar.
Vuča, kablovi za vuču : vuča priko-
lice zahteva obavezno postavlja-
nje odgovarajućeg uređaja u mreži
CITROËN.
Pregrade i mrežice za deljenje kabi-
ne i prtljaga, zaštitna obloga poda od
višeslojnog drveta ili materijala koji
sprečava klizanje.
Zaštitne rešetke.


Postavljanje emitera za
radiokomunikaciju
Pre postavljanja emitera za radioko-
munikaciju kao dodatne opreme, sa
spoljašnjom antenom na vašem vo-
zilu, preporučujemo vam da kontakti-
rate predstavnika marke CITROËN.

Ponuda opreme za udobnost,
hobije, održavanje

Presvlake za sedišta kompatibilne sa
vazdušnim jastucima za prednja se-
dišta, klupa, podna obloga od kauču-
ka, podna obloga od tkanine, lanci za
sneg, nosač bicikala na zadnjim vra-
tima, krovni prtljažnik (maksimalno
opterećenje 100 kg), poprečne šipke
na krovu (maksimalno opterećenje
100 kg), ...
Da biste izbegli klizanje ispod pedala :

Za svaku popravku na vašem
vozilu, obratite se stručnjaci-
ma koji raspolažu tehničkim
informacijama, koji su kom-
petentni i imaju odgovarajući mate-
rijal. Sve to vam obezbeđuje mreža
CITROËN. Mreža CITROËN će vam dostaviti
karakteristike emitera (talasni op-
seg, maksimalnu izlaznu snagu,
položaj antene, posebne uslove po-
stavljanja) koji se mogu postaviti u
skladu sa Direktivom o elektroma-
gnetskoj kompatibilnosti automobila
(2004/104/CE).


- pazite da patosnice i njihova pričvr-
šćenja budu pravilno postavljeni,

- nemojte nikada stavljati više pa-
tosnica jedne preko drugih.

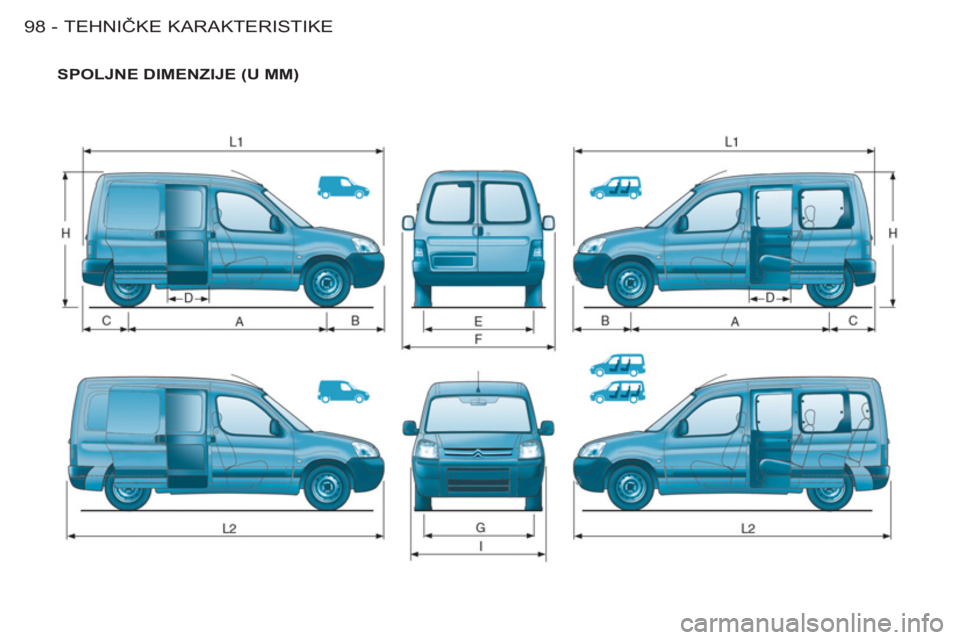

TEHNIČKE KARAKTERISTIKE98 -

SPOLJNE DIMENZIJE (U MM)
