79 PRAKTIČNE INFORMACIJE-

ZAMJENA KOTAČA



Zaustavljanje vozila


- Ukoliko je moguće, vozilo zausta-
vite na ravnom terenu, čvrstom i
ne skliskom.

- Zategnite ručnu kočnicu, prekinite
kontakt, mjenjač stavite u prvu brzi-
nu ili u položaj za vožnju unatrag.



Skidanje kotača



- Kotač koji je dijametralno supro-
tan kotaču koji mijenjate poduprite
klinom 2
.

- Ukrasni poklopac skinite pomoću
ključa za skidanje kotača 1
tako
da ga zahvatite i povučete na
mjestu gdje izlazi ventil.

- Malo otpustite vijke kotača.

- Dizalicu postavite u jedan od če-
tiri moguća položaja A
, najbliže
kotaču koji mijenjate. Pazite da
stopa dizalice cijelom svojom
površinom leži na tlu.

- Podižite dizalicu, do kraja otpustite
vijke i skinite kotač.

Pristup do rezervnog kotača i
dizalice
Rezervni se kotač nalazi izvana, pod
stražnjim dijelom poda, u metalnoj
košari.


- Izvadite dizalicu i ključ za skidanje kotača 1
koji se nalaze iza voza-
čevog sjedala.

- Izvadite dizalicu i ključ za skidanje kotača 1
koji se nalaze u unutarnjem
ležištu iznad stražnjeg desnog kotača.

- Otpustite vijak koji drži košaru s rezervnim kotačem; taj se vijak nalazi s
unutarnje strane, blizu sustava zatvaranja, a otpuštate ga pomoću ključa za
skidanje kotača 1
.

- Košaru podignite, a kuku otkačite prema natrag, zatim pustite košaru da se
spusti.

- Izvadite klin 2
koji se nalazi u rezervnom kotaču.

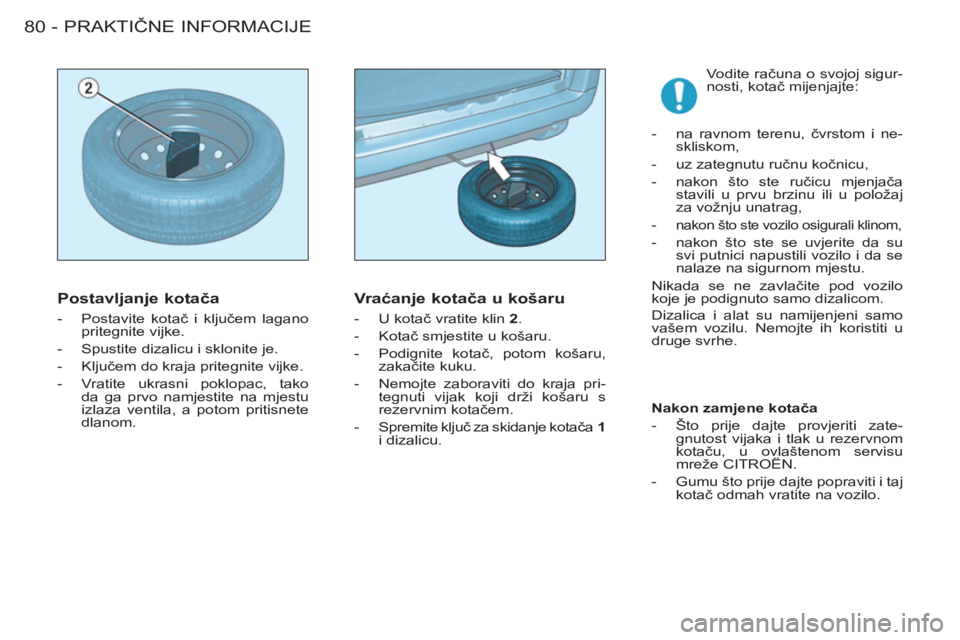

PRAKTIČNE INFORMACIJE80 -

Vodite računa o svojoj sigur-
nosti, kotač mijenjajte:


- na ravnom terenu, čvrstom i ne-
skliskom,

- uz zategnutu ručnu kočnicu,

- nakon što ste ručicu mjenjača
stavili u prvu brzinu ili u položaj
za vožnju unatrag,

-
nakon što ste vozilo osigurali klinom,

- nakon što ste se uvjerite da su
svi putnici napustili vozilo i da se
nalaze na sigurnom mjestu.
Nikada se ne zavlačite pod vozilo
koje je podignuto samo dizalicom.
Dizalica i alat su namijenjeni samo
vašem vozilu. Nemojte ih koristiti u
druge svrhe.

Postavljanje kotača



- Postavite kotač i ključem lagano
pritegnite vijke.

- Spustite dizalicu i sklonite je.

- Ključem do kraja pritegnite vijke.

- Vratite ukrasni poklopac, tako
da ga prvo namjestite na mjestu
izlaza ventila, a potom pritisnete
dlanom.



Vr aćanje kotača u košaru



- U kotač vratite klin 2
.

- Kotač smjestite u košaru.

- Podignite kotač, potom košaru,
zakačite kuku.

- Nemojte zaboraviti do kraja pri-
tegnuti vijak koji drži košaru s
rezervnim kotačem.

- Spremite ključ za skidanje kotača 1

i dizalicu.
Nakon zamjene kotača


- Što prije dajte provjeriti zate-
gnutost vijaka i tlak u rezervnom
kotaču, u ovlaštenom servisu
mreže CITROËN.

- Gumu što prije dajte popraviti i taj
kotač odmah vratite na vozilo.

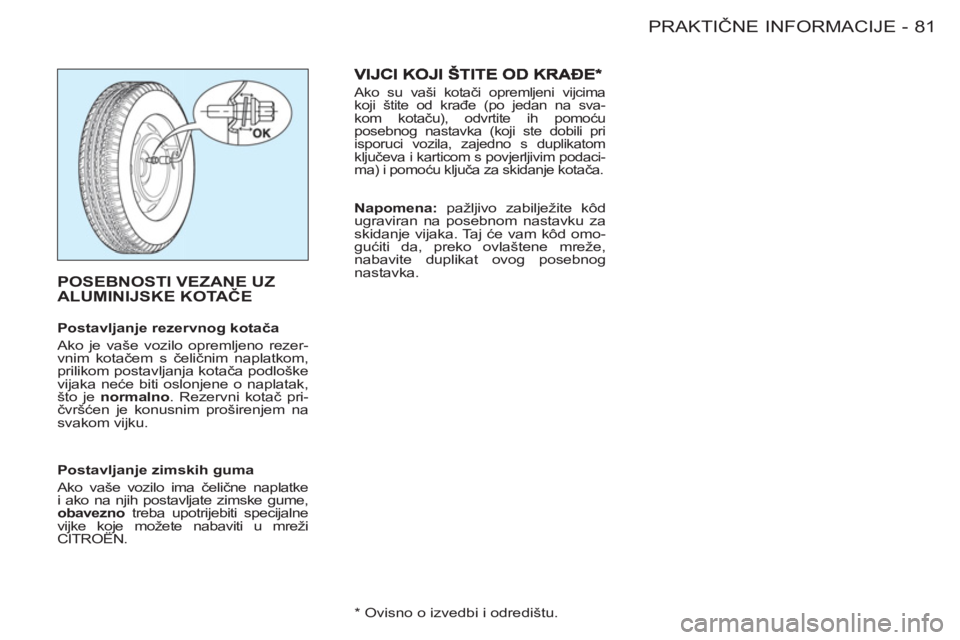

81 PRAKTIČNE INFORMACIJE-

POSEBNOSTI VEZANE UZ
ALUMINIJSKE KOTAČE


Postavljanje rezervnog kotača
Ako je vaše vozilo opremljeno rezer-
vnim kotačem s čeličnim naplatkom,
prilikom postavljanja kotača podloške
vijaka neće biti oslonjene o naplatak,
što je normalno
. Rezervni kotač pri-
čvršćen je konusnim proširenjem na
svakom vijku.

Postavljanje zimskih guma
Ako vaše vozilo ima čelične naplatke
i ako na njih postavljate zimske gume,
obavezno
treba upotrijebiti specijalne
vijke koje možete nabaviti u mreži
CITROËN.


* Ovisno o izvedbi i odredištu.

Ako su vaši kotači opremljeni vijcima
koji štite od krađe (po jedan na sva-
kom kotaču), odvrtite ih pomoću
posebnog nastavka (koji ste dobili pri
isporuci vozila, zajedno s duplikatom
ključeva i karticom s povjerljivim podaci-
ma) i pomoću ključa za skidanje kotača.


Napomena:
pažljivo zabilježite kôd
ugraviran na posebnom nastavku za
skidanje vijaka. Taj će vam kôd omo-
gućiti da, preko ovlaštene mreže,
nabavite duplikat ovog posebnog
nastavka.

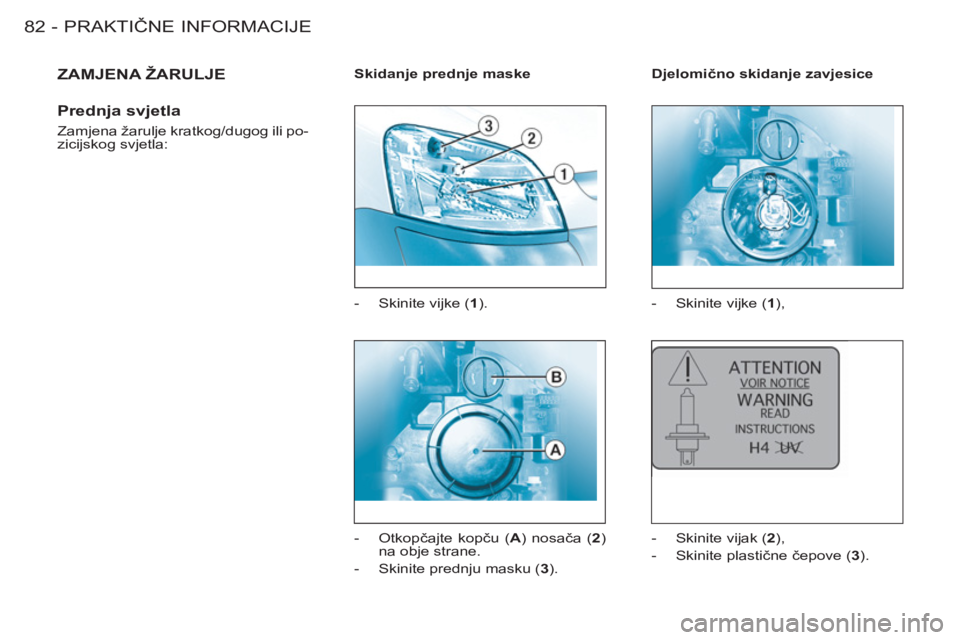

PRAKTIČNE INFORMACIJE82 -

ZAMJENA ŽARULJE

Prednja svjetla

Zamjena žarulje kratkog/dugog ili po-
zicijskog svjetla:

Skidanje prednje maske



- Skinite vijke ( 1
).

- Otkopčajte kopču ( A
) nosača ( 2
)
na obje strane.

- Skinite prednju masku ( 3
).
Djelomično skidanje zavjesice



- Skinite vijke ( 1
),

- Skinite vijak ( 2
),

- Skinite plastične čepove ( 3
).

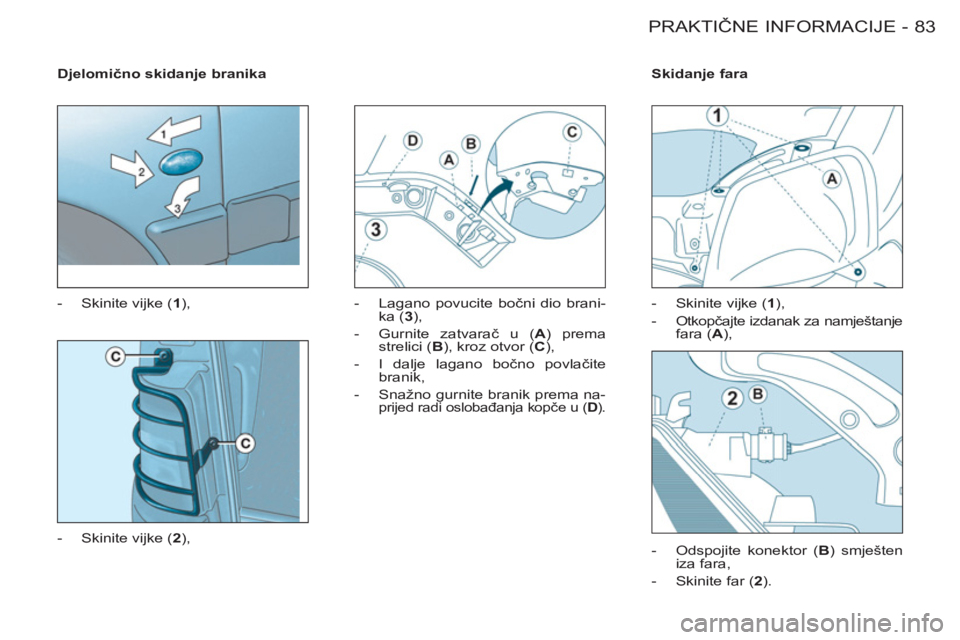

83 PRAKTIČNE INFORMACIJE-


Djelomično skidanje branika



- Skinite vijke ( 1
),

- Skinite vijke ( 2
),
- Lagano povucite bočni dio brani-
ka ( 3
),

- Gurnite zatvarač u ( A
) prema
strelici ( B
), kroz otvor ( C
),

- I dalje lagano bočno povlačite
branik,

- Snažno gurnite branik prema na-
prijed radi oslobađanja kopče u ( D
).


Skidanje fara



- Skinite vijke ( 1
),

- Otkopčajte izdanak za namještanje
fara ( A
),

- Odspojite konektor ( B
) smješten
iza fara,

- Skinite far ( 2
).

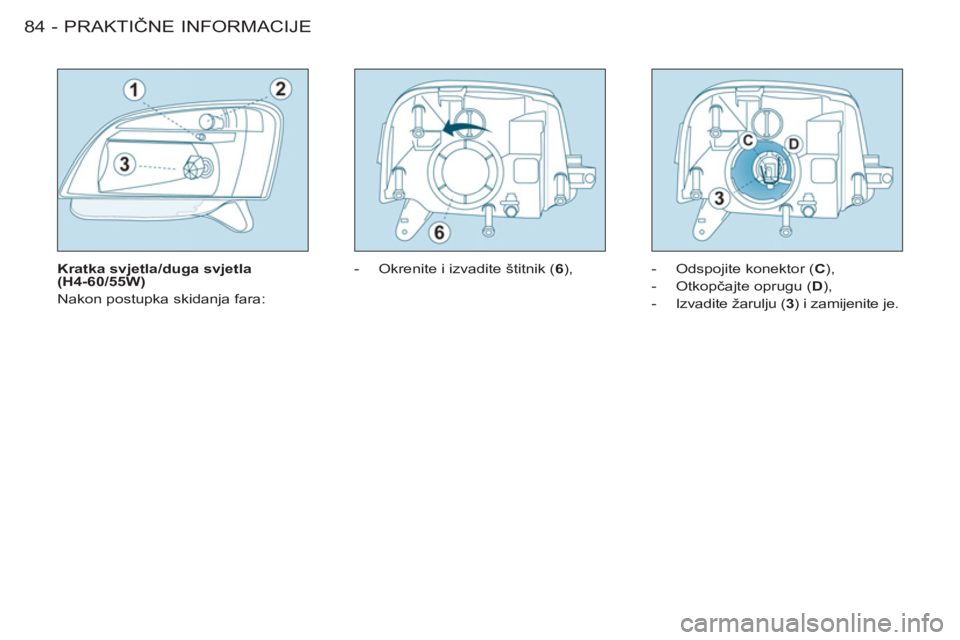

PRAKTIČNE INFORMACIJE84 -


Kratka svjetla/duga svjetla
(H4-60/55W)
Nakon postupka skidanja fara:

- Okrenite i izvadite štitnik ( 6
),
- Odspojite konektor ( C
),

- Otkopčajte oprugu ( D
),

- Izvadite žarulju ( 3
) i zamijenite je.

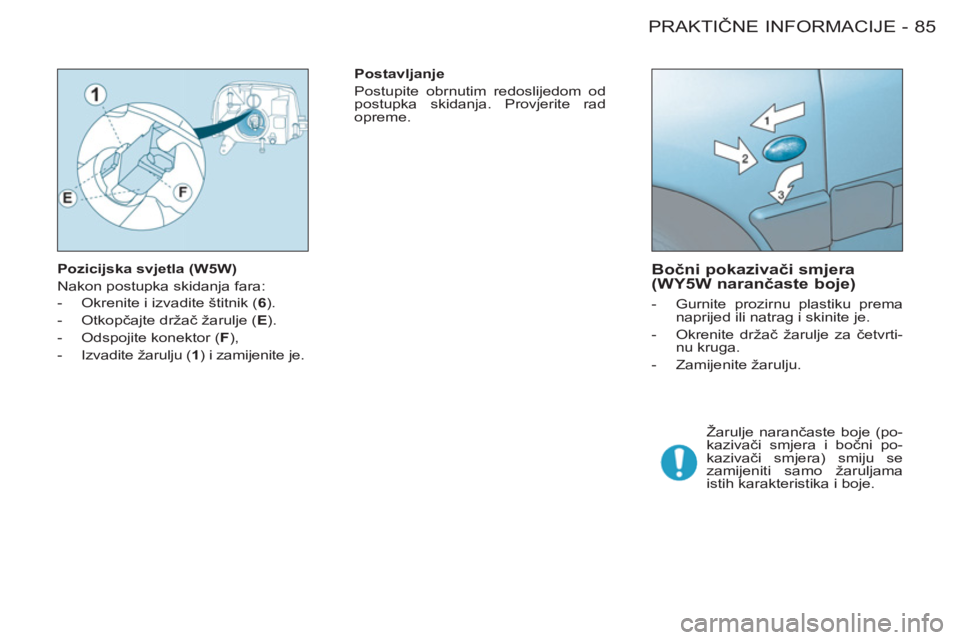

85 PRAKTIČNE INFORMACIJE-


Pozicijska svjetla (W5W)
Nakon postupka skidanja fara:


- Okrenite i izvadite štitnik ( 6
).

- Otkopčajte držač žarulje ( E
).

- Odspojite konektor ( F
),

- Izvadite žarulju ( 1
) i zamijenite je.

Postavljanje
Postupite obrnutim redoslijedom od
postupka skidanja. Provjerite rad
opreme.


Bočni pokazivači smjera
(WY5W narančaste boje)



- Gurnite prozirnu plastiku prema
naprijed ili natrag i skinite je.

- Okrenite držač žarulje za četvrti-
nu kruga.

- Zamijenite žarulju.
Žarulje narančaste boje (po-
kazivači smjera i bočni po-
kazivači smjera) smiju se
zamijeniti samo žaruljama
istih karakteristika i boje.

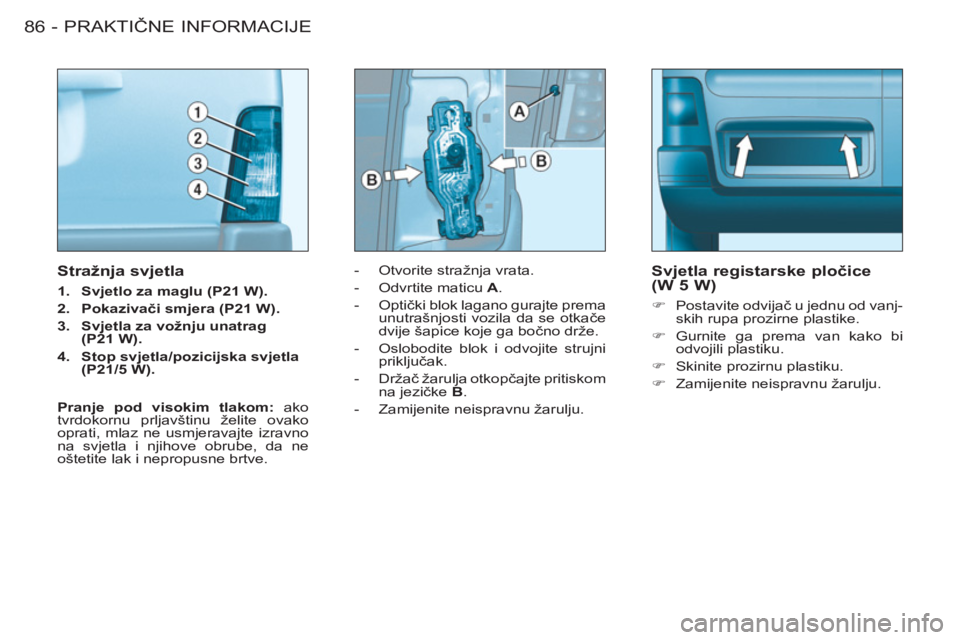

PRAKTIČNE INFORMACIJE86 -



- Otvorite stražnja vrata.

- Odvrtite maticu A
.

- Optički blok lagano gurajte prema
unutrašnjosti vozila da se otkače
dvije šapice koje ga bočno drže.

- Oslobodite blok i odvojite strujni
priključak.

- Držač žarulja otkopčajte pritiskom
na jezičke B
.

- Zamijenite neispravnu žarulju.


Svjetla registarske pločice
(W 5 W)


)
Postavite odvijač u jednu od vanj-
skih rupa prozirne plastike.

)
Gurnite ga prema van kako bi
odvojili plastiku.

)
Skinite prozirnu plastiku.

)
Zamijenite neispravnu žarulju.



Stražnja svjetla



1.
Svjetlo za maglu (P21 W).


2.
Pokazivači smjera (P21 W).


3.
Svjetla za vožnju unatrag
(P21 W).


4.
Stop svjetla/pozicijska svjetla
(P21/5 W).



Pranje pod visokim tlakom:
ako
tvrdokornu prljavštinu želite ovako
oprati, mlaz ne usmjeravajte izravno
na svjetla i njihove obrube, da ne
oštetite lak i nepropusne brtve.

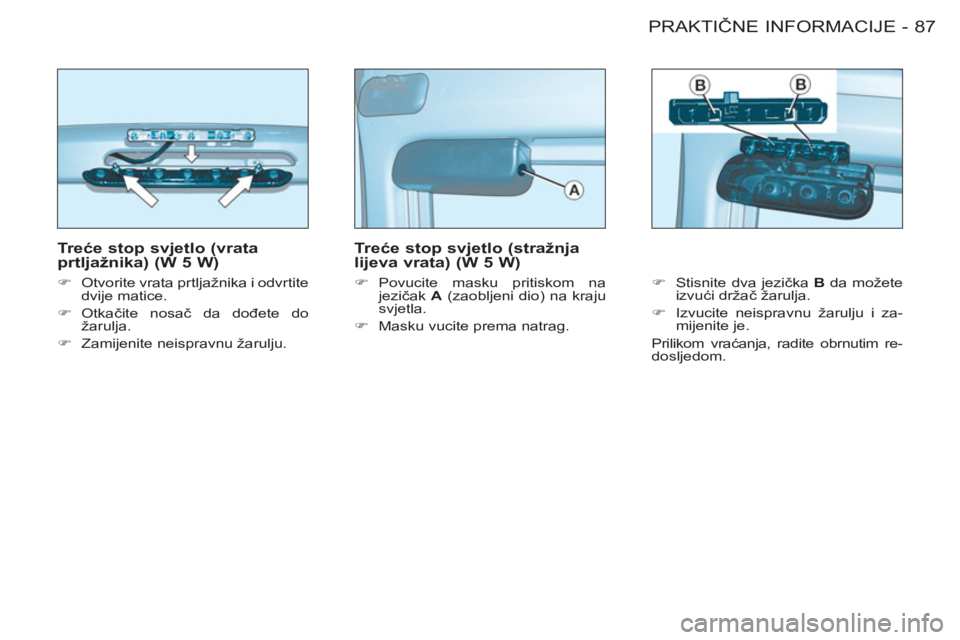

87 PRAKTIČNE INFORMACIJE-


Tr eće stop svjetlo (vrata
prtljažnika) (W 5 W)


)
Otvorite vrata prtljažnika i odvrtite
dvije matice.

)
Otkačite nosač da dođete do
žarulja.

)
Zamijenite neispravnu žarulju.



Tr eće stop svjetlo (stražnja
lijeva vrata) (W 5 W)


)
Povucite masku pritiskom na
jezičak A
(zaobljeni dio) na kraju
svjetla.

)
Masku vucite prema natrag.
)
Stisnite dva jezička B
da možete
izvući držač žarulja.

)
Izvucite neispravnu žarulju i za-
mijenite je.
Prilikom vraćanja, radite obrnutim re-
dosljedom.

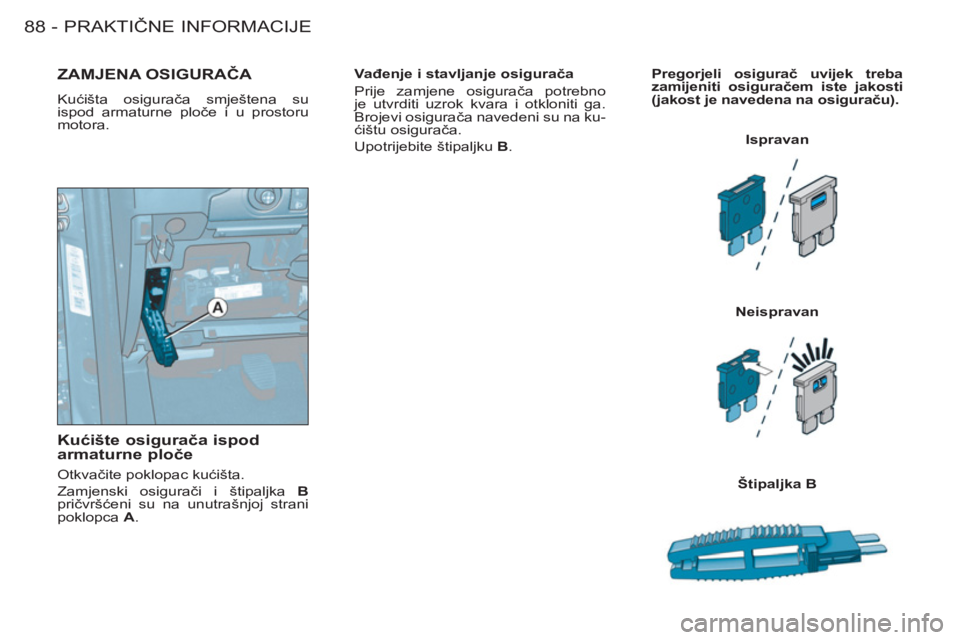

PRAKTIČNE INFORMACIJE88 -


Vađenje i stavljanje osigurača
Prije zamjene osigurača potrebno
je utvrditi uzrok kvara i otkloniti ga.
Brojevi osigurača navedeni su na ku-
ćištu osigurača.
Upotrijebite štipaljku B
.
ZAMJENA OSIGURAČA

Kućišta osigurača smještena su
ispod armaturne ploče i u prostoru
motora.

Kućište osigurača ispod
armaturne ploče

Otkvačite poklopac kućišta.
Zamjenski osigurači i štipaljka B

pričvršćeni su na unutrašnjoj strani
poklopca A
.
Ispravan


Neispravan


Štipaljka B

Pregorjeli osigurač uvijek treba
zamijeniti osiguračem iste jakosti
(jakost je navedena na osiguraču).
