CITROEN BERLINGO MULTISPACE 2013 Instrukcja obsługi (in Polish)

159
SZYBKA POMOC
7


Wymiana bezpiecznika

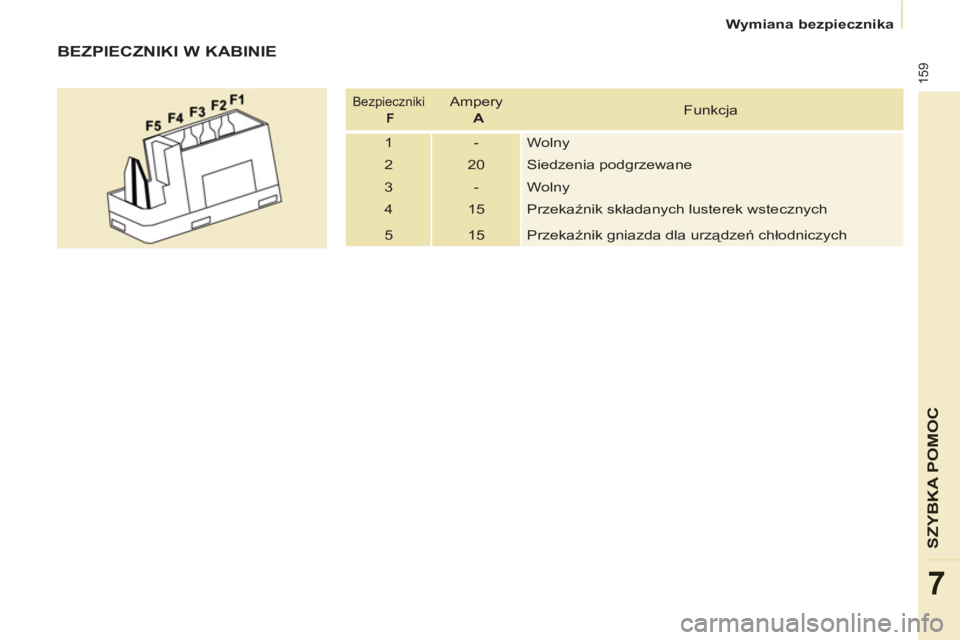

BEZPIECZNIKI W KABINIE

Bezpieczniki
F

Ampery
A
Funkcja
1 - Wolny
2 20 Siedzenia podgrzewane
3 - Wolny
4 15 Przekaźnik składanych lusterek wstecznych
5 15 Przekaźnik gniazda dla urządzeń chłodniczych

160


Wymiana bezpiecznika

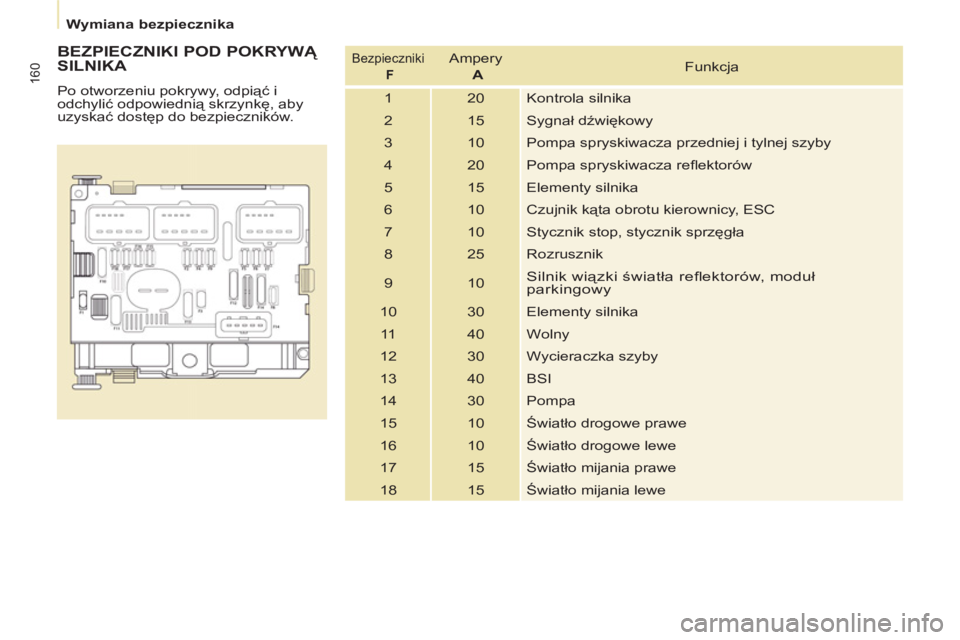

BEZPIECZNIKI POD POKRYWĄ
SILNIKA
Po otworzeniu pokrywy, odpiąć i
odchylić odpowiednią skrzynkę, aby
uzyskać dostęp do bezpieczników.

Bezpieczniki

F

Ampery
A
Funkcja
1 20 Kontrola silnika
2 15 Sygnał dźwiękowy
3 10 Pompa spryskiwacza przedniej i tylnej szyby
4 20 Pompa spryskiwacza refl ektorów
5 15 Elementy silnika
6 10 Czujnik kąta obrotu kierownicy, ESC
7 10 Stycznik stop, stycznik sprzęgła
8 25 Rozrusznik
9 10

Silnik wiązki światła refl ektorów, moduł
parkingowy
10 30 Elementy silnika
11 40 Wolny
12 30 Wycieraczka szyby
13 40 BSI
14 30 Pompa
15 10 Światło drogowe prawe
16 10 Światło drogowe lewe
17 15 Światło mijania prawe
18 15 Światło mijania lewe

161
SZYBKA POMO
C
7

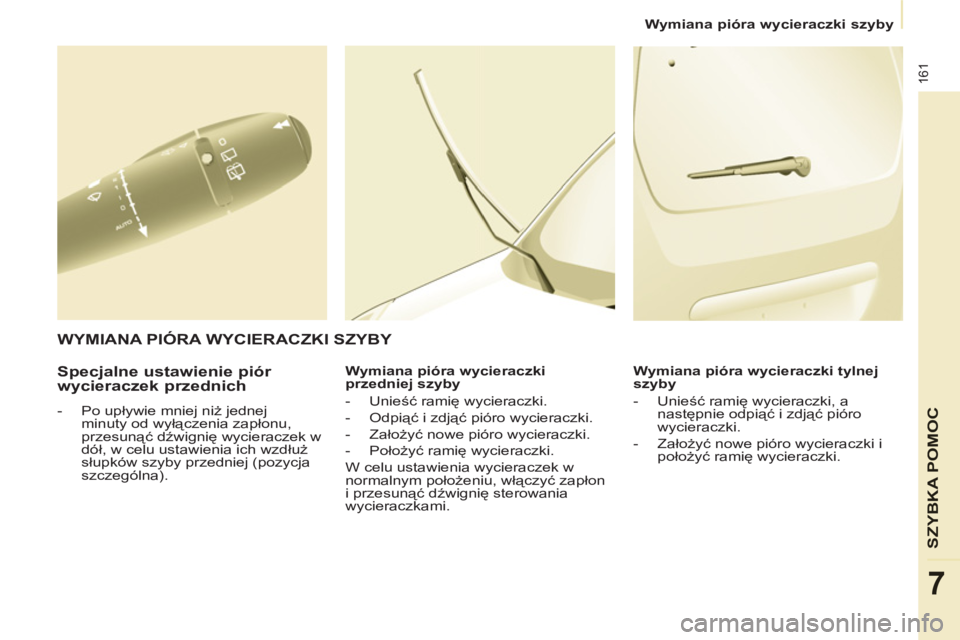

Wymiana pióra wycieraczki szyby



Specjalne ustawienie piór
wycieraczek przednich


- Po upływie mniej niż jednej
minuty od wyłączenia zapłonu,
przesunąć dźwignię wycieraczek w
dół, w celu ustawienia ich wzdłuż
słupków szyby przedniej (pozycja
szczególna).
Wymiana pióra wycieraczki
przedniej szyby


- Unieść ramię wycieraczki.

- Odpiąć i zdjąć pióro wycieraczki.

- Założyć nowe pióro wycieraczki.

- Położyć ramię wycieraczki.
W celu ustawienia wycieraczek w
normalnym położeniu, włączyć zapłon
i przesunąć dźwignię sterowania
wycieraczkami.
Wymiana pióra wycieraczki tylnej
szyby


- Unieść ramię wycieraczki, a następnie odpiąć i zdjąć pióro
wycieraczki.

- Założyć nowe pióro wycieraczki i
położyć ramię wycieraczki.



WYMIANA PIÓRA WYCIERACZKI SZYBY

162

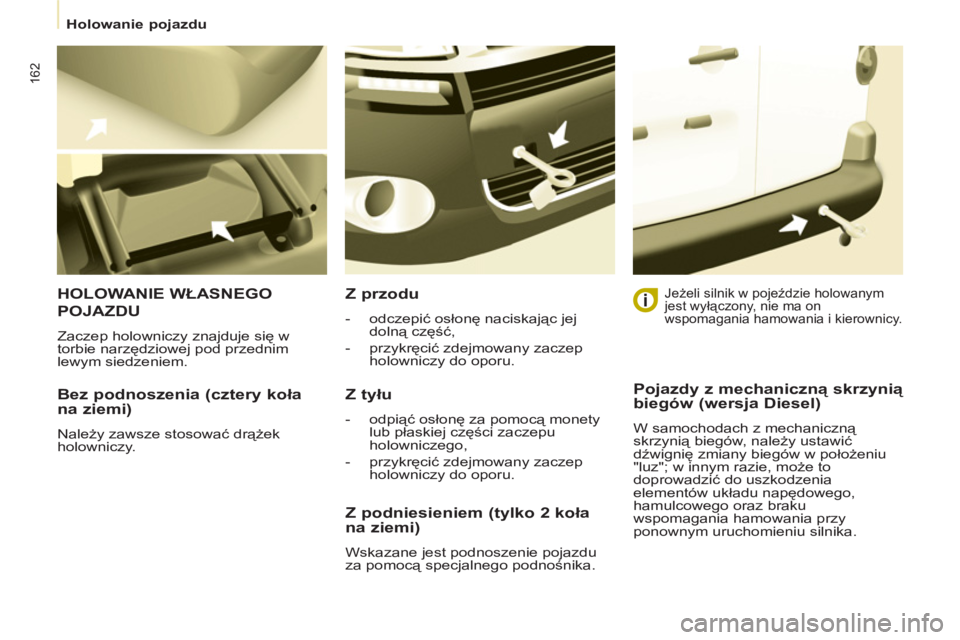

Holowanie pojazdu



Bez podnoszenia (cztery koła
na ziemi)
Należy zawsze stosować drążek
holowniczy.

HOLOWANIE WŁASNEGO
POJAZDU

Zaczep holowniczy znajduje się w
torbie narzędziowej pod przednim
lewym siedzeniem.

Z przodu



- odczepić osłonę naciskając jej
dolną część,

- przykręcić zdejmowany zaczep
holowniczy do oporu.



Z tyłu



- odpiąć osłonę za pomocą monety
lub płaskiej części zaczepu
holowniczego,

- przykręcić zdejmowany zaczep
holowniczy do oporu.



Jeżeli silnik w pojeździe holowanym
jest wyłączony, nie ma on
wspomagania hamowania i kierownicy.


Z podniesieniem (tylko 2 koła
na ziemi)
Wskazane jest podnoszenie pojazdu
za pomocą specjalnego podnośnika.


Pojazdy z mechaniczną skrzynią
biegów (wersja Diesel)
W samochodach z mechaniczną
skrzynią biegów, należy ustawić
dźwignię zmiany biegów w położeniu
"luz"; w innym razie, może to
doprowadzić do uszkodzenia
elementów układu napędowego,
hamulcowego oraz braku
wspomagania hamowania przy
ponownym uruchomieniu silnika.

163

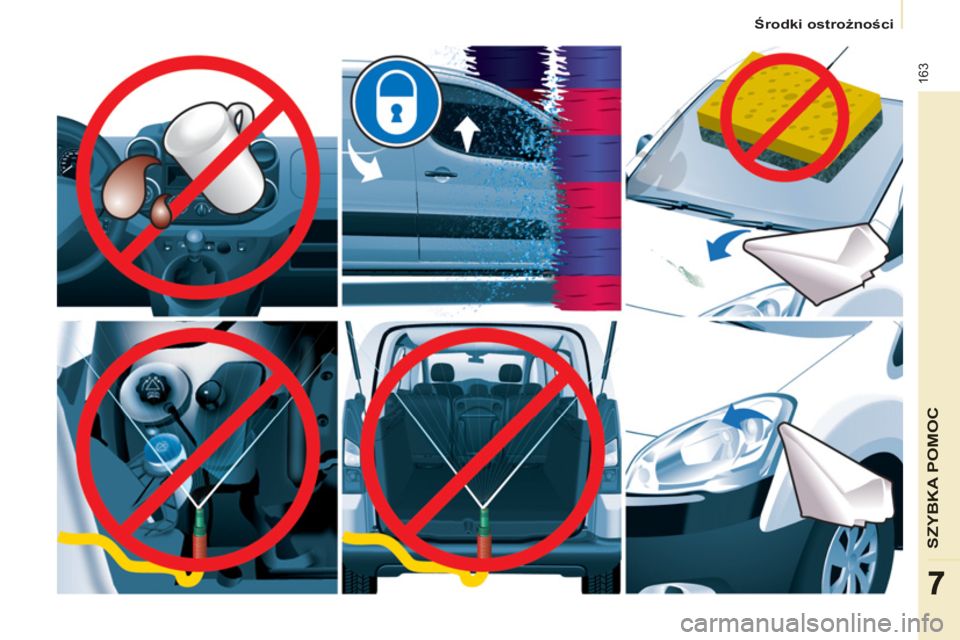

Środki ostrożności

SZYBKA POMOC
77

164

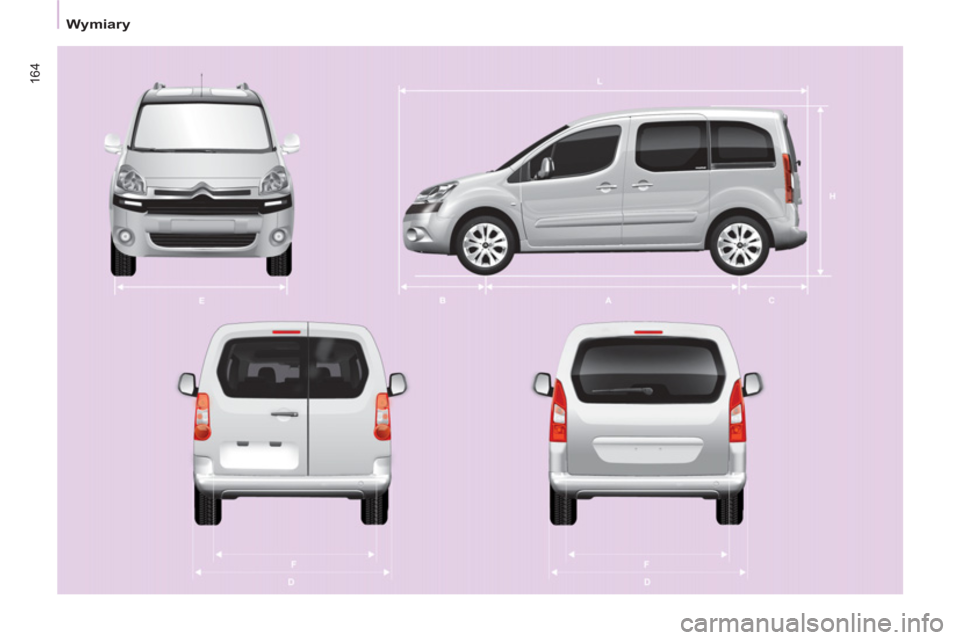

Wymiary

165


Wymiary

DANE TECHNICZNE
8

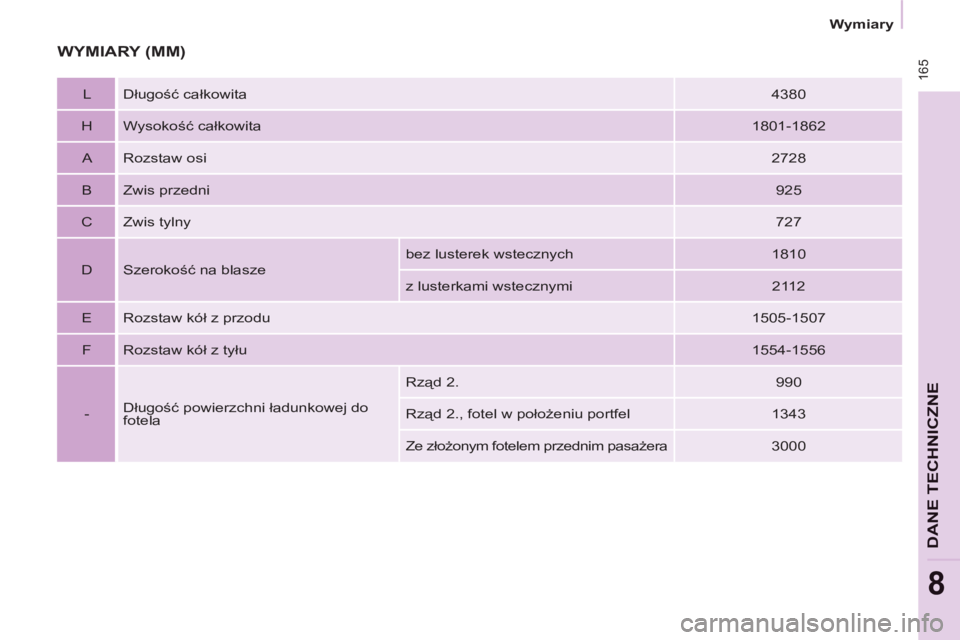

WYMIARY (MM)


L Długość całkowita

4380

H Wysokość całkowita
1801-1862

A Rozstaw osi

2728

B Zwis przedni

925

C Zwis tylny

727

D Szerokość na blasze bez lusterek wstecznych
1810
z lusterkami wstecznymi
2112

E Rozstaw kół z przodu
1505-1507

F Rozstaw kół z tyłu

1554-1556

- Długość powierzchni ładunkowej do
fotela Rząd 2.
990
Rząd 2., fotel w położeniu portfel
1343
Ze z
łożonym fotelem przednim pasażera
3000

166


Wymiary

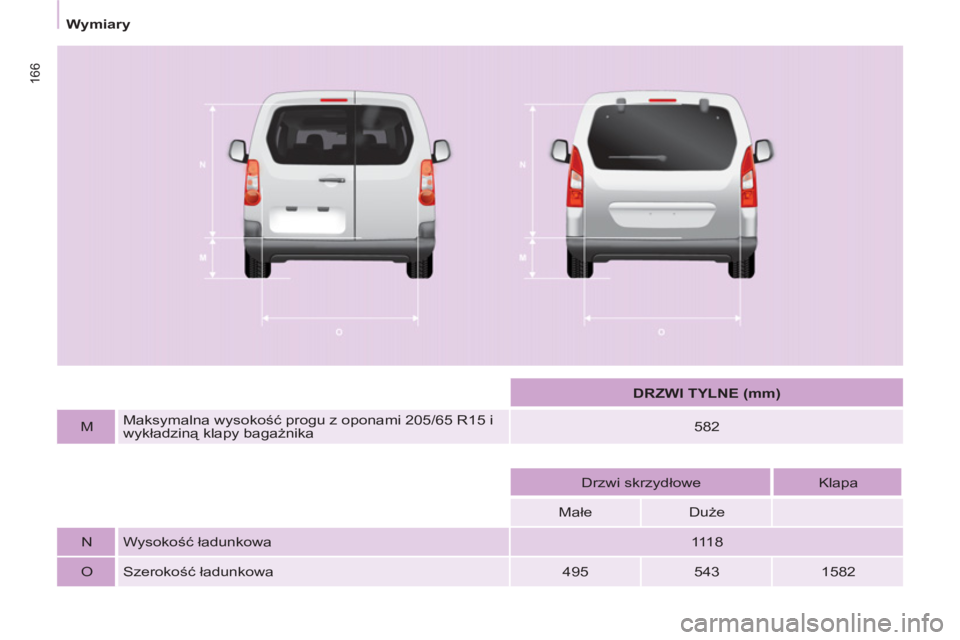

DRZWI TYLNE (mm)



M
Maksymalna wysokość progu z oponami 205/65 R15 i
wykładziną klapy bagażnika
582






Drzwi skrzydłowe
Klapa

Małe
Duże




N Wysokość ładunkowa
1118

O Szerokość ładunkowa
495
543
1582

16
7


Wymiary

DANE TECHNICZNE
8

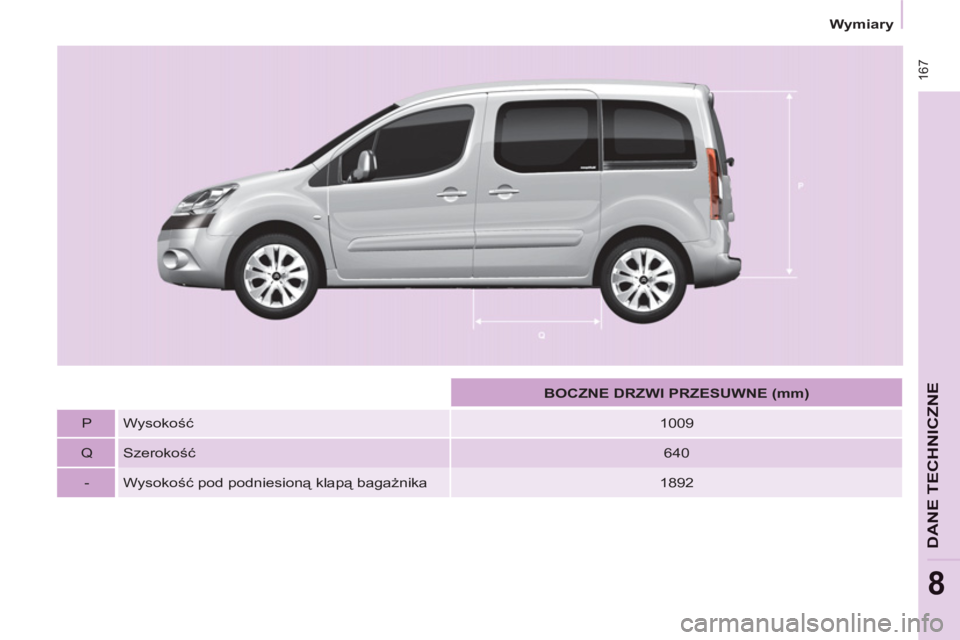

BOCZNE DRZWI PRZESUWNE (mm)



P Wysokość
1009

Q Szerokość
640

- Wysokość pod podniesioną klapą bagażnika
1892

168

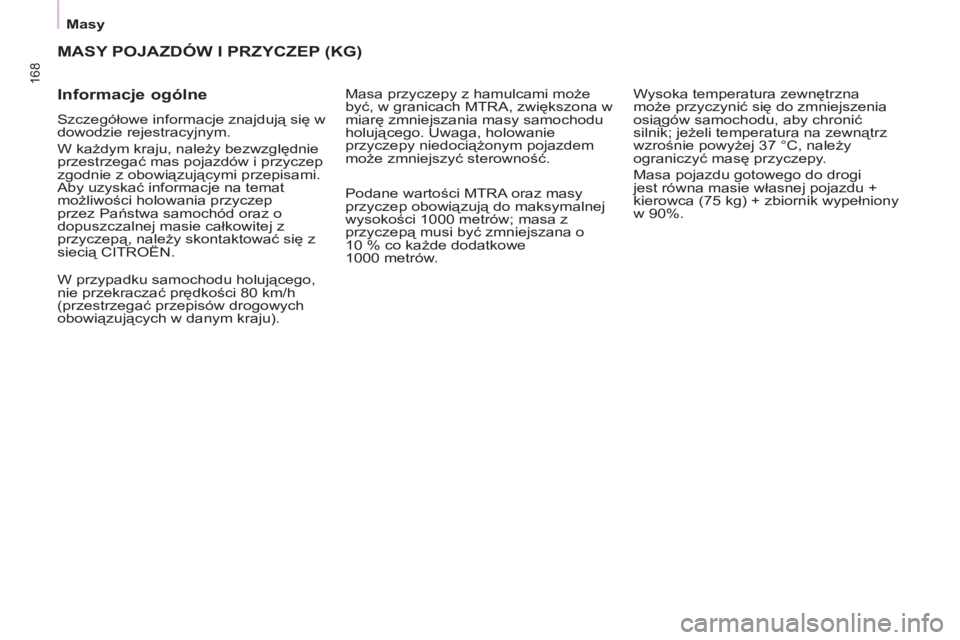

Masy

MASY POJAZDÓW I PRZYCZEP (KG)

Informacje ogólne

Szczegółowe informacje znajdują się w
dowodzie rejestracyjnym.
W każdym kraju, należy bezwzględnie
przestrzegać mas pojazdów i przyczep
zgodnie z obowiązującymi przepisami.
Aby uzyskać informacje na temat
możliwości holowania przyczep
przez Państwa samochód oraz o
dopuszczalnej masie całkowitej z
przyczepą, należy skontaktować się z
siecią CITROËN. Masa przyczepy z hamulcami może
być, w granicach MTRA, zwiększona w
miarę zmniejszania masy samochodu
holującego. Uwaga, holowanie
przyczepy niedociążonym pojazdem
może zmniejszyć sterowność.
W przypadku samochodu holującego,
nie przekraczać prędkości 80 km/h
(przestrzegać przepisów drogowych
obowiązujących w danym kraju). Wysoka temperatura zewnętrzna
może przyczynić się do zmniejszenia
osiągów samochodu, aby chronić
silnik; jeżeli temperatura na zewnątrz
wzrośnie powyżej 37 °C, należy
ograniczyć masę przyczepy.
Masa pojazdu gotowego do drogi
jest równa masie własnej pojazdu +
kierowca (75 kg) + zbiornik wypełniony
w 90%. Podane wartości MTRA oraz masy
przyczep obowiązują do maksymalnej
wysokości 1000 metrów; masa z
przyczepą musi być zmniejszana o
10 % co każde dodatkowe
1000 metrów.
