PRONTO para PARTI
R
22

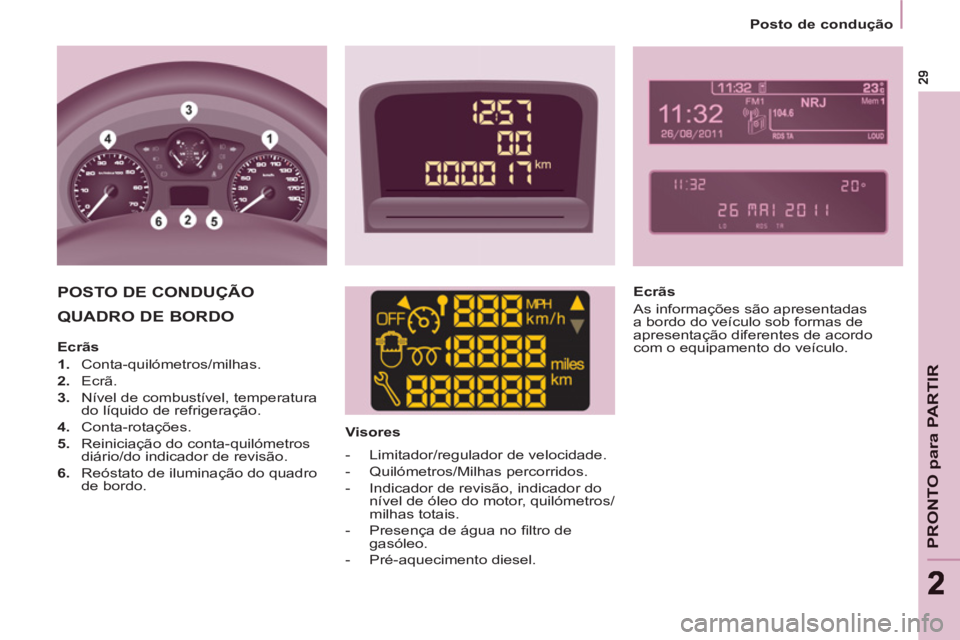

Posto de condução


QUADRO DE BORDO



Visores

POSTO DE CONDUÇÃO

Ecrãs
As informações são apresentadas
a bordo do veículo sob formas de
apresentação diferentes de acordo
com o equipamento do veículo.

Ecrãs


1. Conta-quilómetros/milhas.

2. Ecrã.

3. Nível de combustível, temperatura
do líquido de refrigeração.

4. Conta-rotações.

5. Reiniciação do conta-quilómetros
diário/do indicador de revisão.

6. Reóstato de iluminação do quadro
de bordo.




- Limitador/regulador de velocidade.

- Quilómetros/Milhas percorridos.

- Indicador de revisão, indicador do
nível de óleo do motor, quilómetros/
milhas totais.

- Presença de água no fi ltro de
gasóleo.

- Pré-aquecimento diesel.

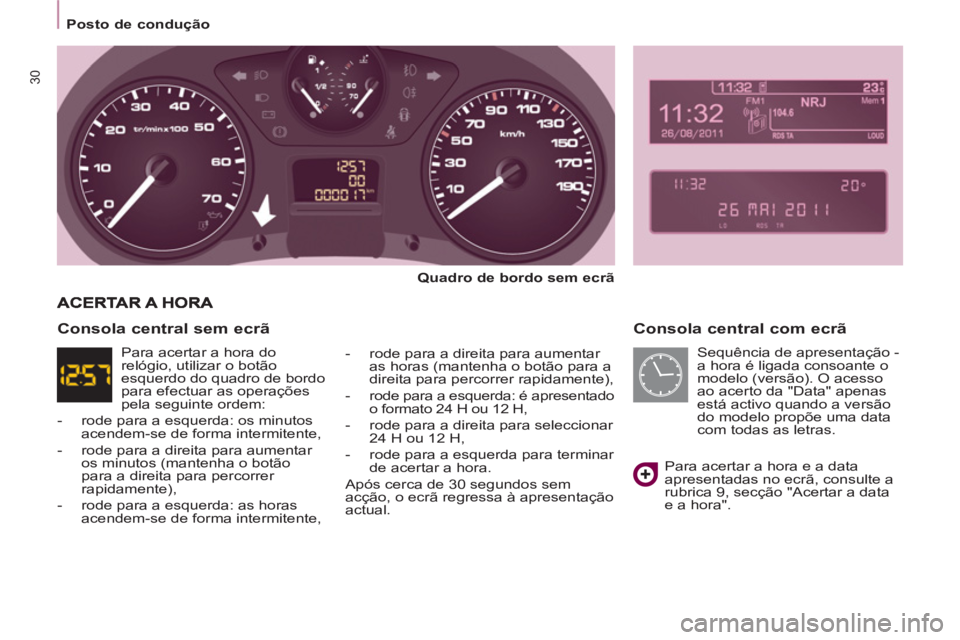

30


Posto de condução



Consola central com ecrã


Quadro de bordo sem ecrã

- rode para a direita para aumentar
as horas (mantenha o botão para a
direita para percorrer rapidamente),

- rode para a esquerda: é apresentado
o formato 24 H ou 12 H,

- rode para a direita para seleccionar
24 H ou 12 H,

- rode para a esquerda para terminar
de acertar a hora.
Após cerca de 30 segundos sem
acção, o ecrã regressa à apresentação
actual.

Para acertar a hora e a data
apresentadas no ecrã, consulte a
rubrica 9, secção "Acertar a data
e a hora".


Consola central sem ecrã

Sequência de apresentação -
a hora é ligada consoante o
modelo (versão). O acesso
ao acerto da "Data" apenas
está activo quando a versão
do modelo propõe uma data
com todas as letras. Para acertar a hora do
relógio, utilizar o botão
esquerdo do quadro de bordo
para efectuar as operações
pela seguinte ordem:


- rode para a esquerda: os minutos
acendem-se de forma intermitente,

- rode para a direita para aumentar
os minutos (mantenha o botão
para a direita para percorrer
rapidamente),

- rode para a esquerda: as horas
acendem-se de forma intermitente,

PRONTO para PARTI
R
22


Posto de condução


Luzes avisadoras

Em cada arranque: acende-se uma série de luzes avisadoras, aplicando um autoteste de controlo. As luzes avisadoras
apagam-se imediatamente. Com o motor em funcionamento: a luz avisadora passa a alerta se permanecer acesa
continuamente ou se fi car intermitente. Este primeiro alerta pode fazer-se acompanhar por um sinal sonoro e por uma
mensagem apresentada no ecrã.
Não ignore estes avisos.

Luz avisadora

estado

assinala

Resolução - acção



STOP

acesa,
associada
a outra luz
avisadora e
acompanhada
por uma
mensagem no
ecrã. anomalias importantes
relacionadas às luzes
avisadoras de "Nível
do líquido dos travões",
"Pressão e temperatura do
óleo do motor", "Temperatura
do líquido de refrigeração",
"Repartidor electrónico
de travagem", "Direcção
assistida", "Detecção de
pressão baixa dos pneus".
A paragem é obrigatória, estacione e desligue
a ignição. Solicite a verifi cação pela rede
CITROËN ou por uma ofi cina qualifi cada.



Travão de
estacionamento/
Nível de líquido
dos travões/REF


acesa.
travão engrenado ou
desengrenado incorrectamente. Ao desengrenar o travão, a luz avisadora apaga-se.
acesa. nível de líquido insufi ciente. Reponha o nível com um líquido indicado pela
CITROËN.
permanece acesa,
apesar de o nível
estar correcto, e
associada à luz
avisadora do ABS.
falha do repartidor
electrónico de travagem.
A paragem é obrigatória, estacione e desligue
a ignição. Solicite a verifi cação pela rede

CITROËN ou por uma ofi cina qualifi cada.

Pressão e
temperatura
do óleo do
motor
acesa durante
a condução. pressão insufi ciente ou
temperatura elevada. Estacione, desligue a ignição e deixe arrefecer.
Ve r ifi que visualmente o nível. Rubrica 6, parte
"Níveis".
permanece acesa,
apesar de o nível
estar correcto. anomalia importante. Solicite a verifi cação pela rede CITROËN ou por
uma ofi cina qualifi cada.

32


Posto de condução



Luz avisadora

estado

assinala

Resolução - acção





Temperatura
e nível do
líquido de
refrigeração
acesa com
o ponteiro
na zona
vermelha. aumento anormal da
temperatura. Estacione, desligue a ignição e deixe arrefecer.
Verifi que visualmente o nível.
intermitente. redução do nível do líquido
de refrigeração. Rubrica 6, parte "Níveis". Consulte a rede
CITROËN ou uma ofi cina qualifi cada.



Serviço


acesa
temporariamente. pequenas anomalias ou
alertas. Consulte o diário dos alertas no ecrã. Se o
veículo estiver equipado com computador de
bordo ou ecrã: consulte a rubrica 9, parte "Auto-
rádio - Computador de bordo". Consulte a rede
CITROËN ou uma ofi cina qualifi cada.

acesa
permanentemente. anomalias importantes.




Não
colocação
do cinto de
segurança do
condutor
acesa e, em
seguida,
intermitente. o condutor não colocou o
cinto de segurança. Puxe a correia e introduza a lingueta na caixa de
bloqueio.
acompanhada por
um sinal sonoro
e, em seguida,
permanece acesa. o veículo circula com o cinto
de segurança do condutor
não colocado. Ve r ifi que o aperto efectuando um teste de tracção
ao cinto. Rubrica 4, parte "Cintos de segurança".


ECO
fi xa. O Stop & Start colocou
o motor em modo STOP
após a paragem do
veículo (luzes vermelhas,
engarrafamentos, outros...). Assim que pretender partir novamente, o
avisador apaga-se e o arranque do motor é
efectuado automaticamente em modo START.
intermitente
durante alguns
segundos e,
em seguida,
apagado. O modo STOP encontra-
se momentaneamente
indisponível.
ou
O modo START activou-se
automaticamente. Rubrica 2, parte "Stop & Start".

33
PRONTO para PARTI
R
22


Posto de condução


Luz avisadora

estado

assinala

Resolução - acção


Airbag
frontal/lateral
intermitente
ou permanece
acesa. falha de um airbag. Solicite a rápida verifi cação do sistema por
parte da rede CITROËN ou por uma ofi cina
qualifi cada. Rubrica 4, parte "Airbags".

Neutralização
do airbag
frontal do
passageiro
acesa. neutralização voluntária
deste airbag na presença
de uma cadeira para
crianças de costas para a
estrada. Rubrica 4, parte "Airbags-crianças a bordo".

Nível
mínimo de
combustível
acesa com o
ponteiro da
sonda na zona
vermelha. Aquando do primeiro
acendimento, restam-
lhe cerca de 8 litros de
combustível, consoante o
seu estilo de condução e a
motorização do veículo.
Reponha imediatamente o nível de combustível para evitar uma
avaria.
Este avisador acende-se em cada vez que a ignição é ligada
enquanto não for efectuada uma reposição do nível de combustível
sufi ciente.
Capacidade do depósito: aproximadamente 60 litros.
Nunca circule até ao depósito fi car totalmente sem combustível, esta
situação poderia danifi car os sistemas antipoluição e de injecção.

intermitente. corte de alimentação
seguido de uma colisão
considerável. Restabeleça a alimentação. Rubrica 6, parte
"Combustível".

Sistema
antipoluição
EOBD
intermitente
ou permanece
acesa. falha do sistema. Existe um risco de danifi car o catalisador.
Solicite a verifi cação pela rede CITROËN ou por
uma ofi cina qualifi cada.

Carga da
bateria
acesa. anomalia no circuito de
carga. Verifi que os terminais da bateria, … Rubrica 7,
parte "Bateria".
intermitente. colocação em espera de
funções activas (modo de
economia). Rubrica 7, parte "Bateria".

permanece
acesa, apesar
das verifi cações.
defeito no circuito, falha
de acendimento ou de
injecção. Solicite a verifi cação pela rede CITROËN ou por
uma ofi cina qualifi cada.

ABS
34


Posto de condução


Luz avisadora

estado

assinala

Resolução - acção


Direcção
assistida
acesa. problema de
funcionamento. O veículo mantém uma direcção clássica, sem
assistência. Solicite a verifi cação pela rede
CITROËN ou por uma ofi cina qualifi cada.

Detecção de
abertura
acesa e
acompanhada
por uma
mensagem no
ecrã. uma porta mal fechada. Ve r ifi que o fecho de todas as portas.

ABS
permanece
acesa. falha do sistema
antibloqueio das rodas. O veículo conserva uma travagem clássica.
Consulte a rede CITROËN ou uma ofi cina
qualifi cada.

ESC
intermitente. activação da regulação do
ASR ou do ESC. O sistema optimiza a motricidade e permite
melhorar a estabilidade direccional do veículo.
Rubrica 4, secção "Segurança de condução".
permanece
acesa. problema de
funcionamento. Ex.: baixa
pressão dos pneus. Ex.: verifi que a pressão dos pneus. Solicite a
verifi cação pela rede CITROËN ou por uma
ofi cina qualifi cada. (Sensor de velocidade das
rodas, bloco hidráulico, ...).
permanece
acesa com o
diodo do botão
(no painel de
bordo) aceso. neutralização a pedido do
condutor. Funcionamento do sistema neutralizado.
A reactivação é automática para além dos
50 km/h ou após premir o botão (no painel de
bordo).

35
PRONTO para PARTI
R
22

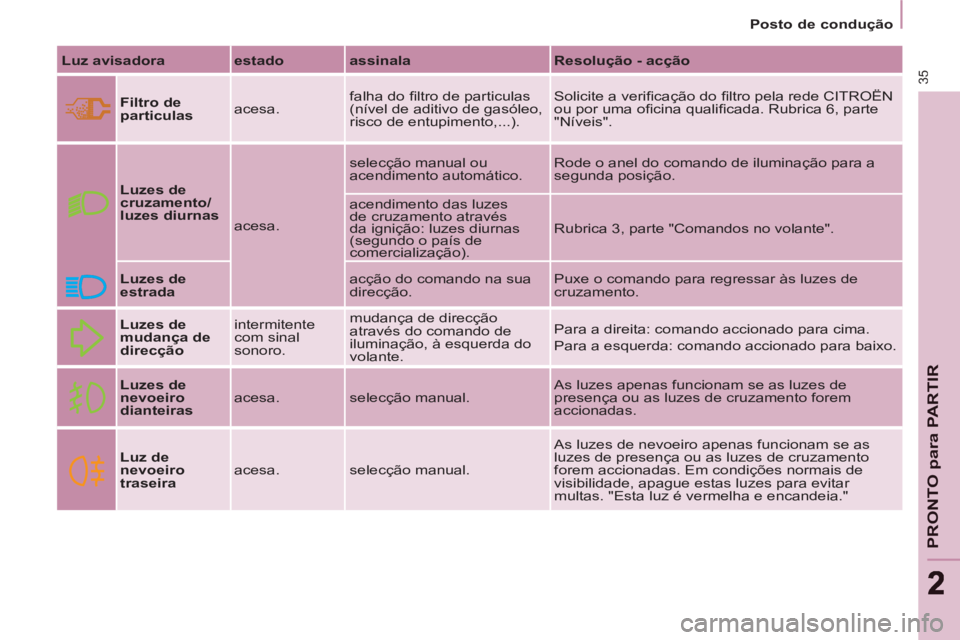

Posto de condução


Luz avisadora

estado

assinala

Resolução - acção


Filtro de
particulas
acesa. falha do fi ltro de particulas
(nível de aditivo de gasóleo,
risco de entupimento,...). Solicite a verifi cação do fi ltro pela rede CITROËN
ou por uma ofi cina qualifi cada. Rubrica 6, parte
"Níveis".

Luzes de
cruzamento/
luzes diurnas

acesa. selecção manual ou
acendimento automático. Rode o anel do comando de iluminação para a
segunda posição.
acendimento das luzes
de cruzamento através
da ignição: luzes diurnas
(segundo o país de
comercialização). Rubrica 3, parte "Comandos no volante".

Luzes de
estrada
acção do comando na sua
direcção. Puxe o comando para regressar às luzes de
cruzamento.

Luzes de
mudança de
direcção
intermitente
com sinal
sonoro. mudança de direcção
através do comando de
iluminação, à esquerda do
volante. Para a direita: comando accionado para cima.
Para a esquerda: comando accionado para baixo.

Luzes de
nevoeiro

dianteiras
acesa. selecção manual. As luzes apenas funcionam se as luzes de
presença ou as luzes de cruzamento forem
accionadas.

Luz de
nevoeiro
traseira
acesa. selecção manual. As luzes de nevoeiro apenas funcionam se as
luzes de presença ou as luzes de cruzamento
forem accionadas. Em condições normais de
visibilidade, apague estas luzes para evitar
multas. "Esta luz é vermelha e encandeia."

36


Posto de condução


Luz avisadora no
ecrã

estado

assinala

Resolução - acção




Regulador de
velocidade
acesa. regulador seleccionado. Selecção manual. Rubrica 3, parte "Comandos
no volante".


Limitador de
velocidade
acesa. limitador seleccionado. Selecção manual. Rubrica 3, parte "Comandos
no volante".


Indicador de
alteração de
velocidade
acesa. uma preconização
independente da
confi guração e da
densidade rodoviária. Para reduzir o consumo de combustível,
engrene a velocidade superior com uma caixa
de velocidades manual. O condutor tem a
responsabilidade de seguir ou não esta indicação.


Pré-
aquecimento
Diesel
acesa. condições climatéricas que
exigem pré-aquecimento. Aguardar que a luz avisadora se apague para
accionar o motor de arranque.


Presença de
água no fi ltro
de gasóleo

acesa e
acompanhada por
uma mensagem
no ecrã.
água no fi ltro de gasóleo. Solicite que seja efectuada a purga do fi ltro assim
que possível pela rede CITROËN ou por uma
ofi cina qualifi cada. Rubrica 6, parte "Controlos".
Consoante o destino.



Chave de
manutenção
acesa. período de manutenção em
breve. Consulte a lista de verifi cações do guia de
manutenção e de garantias. Efectue a visita de
manutenção na rede CITROËN ou numa ofi cina
qualifi cada.




Hora
intermitente. acerto da hora. Utilize o botão do lado esquerdo do quadro de
bordo. Rubrica 2, no início da parte "Posto de
condução".

37
PRONTO para PARTI
R
22


Posto de condução


SONDA DE COMBUSTÍVEL TEMPERATURA DO LÍQUIDO
DE REFRIGERAÇÃO


A agulha está posicionada antes
da zona vermelha:
funcionamento
normal.
Em condições de utilização severas
ou condições climatéricas quentes, a
agulha poderá aproximar-se das zonas
de graduação vermelhas.
O que fazer se a agulha entrar na
zona vermelha:

Abrande o veículo ou deixe o motor a
funcionar em ralenti.

O que fazer se o avisador se
acender:



- pare imediatamente, desligue a
ignição. O ventilador pode continuar
a funcionar durante um determinado
tempo, até cerca de 10 minutos,

-
espere que o motor arrefeça, para
verifi car o nível do líquido de refrigeração
e, se necessário, rectifi cá-lo.

Como o circuito de refrigeração está sob
pressão, siga estes conselhos a fi m de
evitar qualquer risco de queimadura:


- espere pelo menos uma hora
depois de desligar o motor antes
de intervir,

- desaperte o tampão um quarto de
volta para libertar a pressão,

- quando a pressão tiver sido libertada,
verifi que o nível no vaso de expansão,

- se necessário, retire o tampão para
concluir.

Se a agulha permanecer na zona vermelha,
efectue uma verifi cação através da rede
CITROËN ou de uma ofi cina qualifi cada.

Consulte a Rubrica 6 na parte
"Níveis".
Consulte a rubrica 6, secção
"Combustível". O nível de combustível é testado cada
vez que a ignição é ligada.
A sonda encontra-se em:


- 1: o depósito está cheio, cerca de
60 litros.

- 0: está a ser utilizada a reserva, a
luz avisadora acende-se de forma
permanente. No momento do
alerta, a reserva é de cerca de
8 litros.

38


Posto de condução



Pneu Furado

O avisador STOP acende-se.
Pare imediatamente o veículo evitando
qualquer manobra brusca com o
volante ou com os travões.
Repare provisoriamente a roda
danifi cada através do kit de
desempanagem ou montando a roda
sobresselente.
Substitua a roda danifi cada e
solicite a verifi cação da pressão dos
pneumáticos assim que possível.

Problema de funcionamento ou
sensor(es) não detectado(s)
O avisador Service acende-se.
Aquando de uma substituição de roda ou
em caso de avaria de um sensor, a pressão
do pneu deixa de ser controlada. Consulte
a rede CITROËN ou uma ofi cina qualifi cada
para substituir o(s) sensor(es) com defeito.
Qualquer substituição de pneumático
numa roda equipada com este
sistema deve ser efectuada pela
rede CITROËN ou por uma ofi cina
qualifi cada.
Se, aquando de uma substituição de
pneumático, instalar uma roda não
detectada pelo seu veículo (exemplo:
montagem de pneus de neve),
deverá solicitar que o sistema seja
reinicializado pela rede CITROËN ou
por uma ofi cina qualifi cada.


O sistema de detecção de pressão baixa
dos pneus é uma ajuda à condução mas
não substitui nem a vigilância nem a
responsabilidade do condutor.


DETECÇÃO DE PRESSÃO
BAIXA DOS PNEUS DESPOLUI
ÇÃO
Pneu com pressão baixa

A luz avisadora de Service acende-se.
No seguimento de um alerta
de pressão baixa dos pneus, a
deformação de um pneu não é
necessariamente visível.
Ve r ifi que a pressão dos pneus o mais
rapidamente possível.
Rubrica 7, secção "Substituir uma
roda".
Se a roda danifi cada for substituída por
uma roda sem sensor (exemplo: roda
sobresselente), manter-se-á um alerta
para indicar que a pressão dessa roda
não pode ser controlada, lembrando,
assim, a necessidade de solicitar a
reparação da roda danifi cada equipada
com sensor. Existem sensores que controlam a
pressão dos pneus permanentemente
e desencadeiam um alerta em caso
de pressão baixa, furo ou problema de
funcionamento de um sensor.
Qualquer detecção é
assinalada por uma
informação gráfi ca e
sonora e acompanhada
por uma mensagem no
ecrã. O EOBD (European
On Board Diagnosis) é
um sistema europeu de
diagnóstico a bordo que
obedece, entre outras, às
normas de emissão autorizadas em:


- CO (monóxido de carbono),

- HC (hidrocarbonetos não
queimados),

- NOx (óxidos de azoto) ou
partículas detectadas por sondas
de oxigénio colocadas a montante
e a jusante dos catalisadores.
O condutor é, assim, avisado sobre
avarias deste dispositivo antipoluição
através do acendimento desta luz
avisadora específi ca no quadro de
bordo.
Existe um risco de danifi car o
catalisador. Solicite verifi cação pela
rede CITROËN ou por uma ofi cina
qualifi cada.


Utilização correcta

Este sistema não dispensa o
controlo regular das pressões dos
pneumáticos (incluindo a roda
sobresselente), para assegurar que o
comportamento dinâmico do veículo
permanece optimizado e evitar um
desgaste prematuro dos pneumáticos,
especialmente no caso de carga
elevada e alta velocidade.
Respeitar os valores de referência
da pressão dos pneumáticos ajuda a
reduzir o consumo de combustível do
veículo.
O sistema poderá ser eventualmente
perturbado por emissões
radioeléctricas de frequência
semelhante.
