CITROEN BERLINGO MULTISPACE 2013 Manual do condutor (in Portuguese)

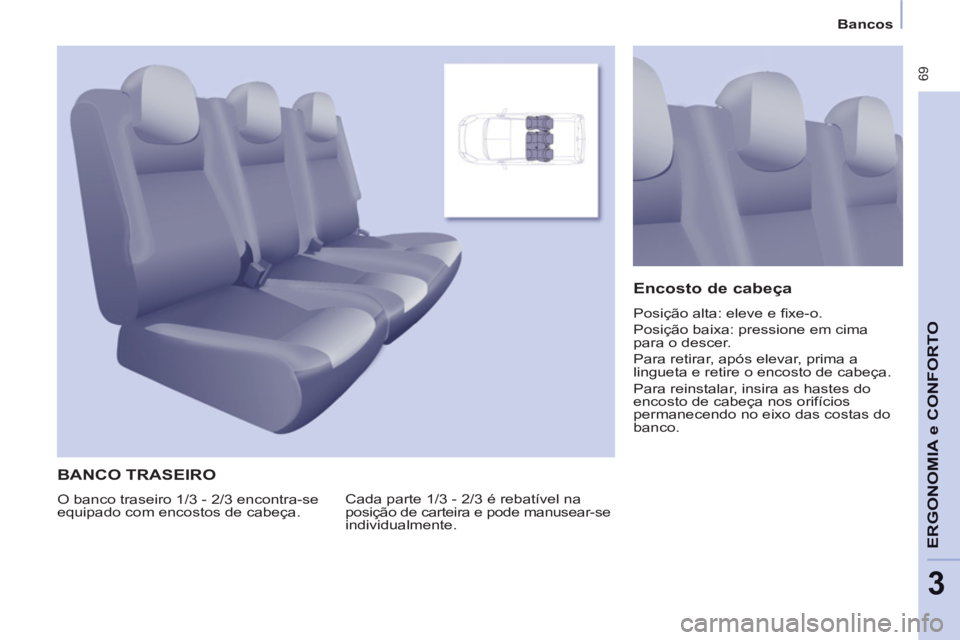

69
ERGONOMIA
e C
A
ONFORT
O
3


Bancos


BANCO TRASEIRO

Cada parte 1/3 - 2/3 é rebatível na
posição de carteira e pode manusear-se
individualmente.

Encosto de cabeça

Posição alta: eleve e fi xe-o.
Posição baixa: pressione em cima
para o descer.
Para retirar, após elevar, prima a
lingueta e retire o encosto de cabeça.
Para reinstalar, insira as hastes do
encosto de cabeça nos orifícios
permanecendo no eixo das costas do
banco.
O banco traseiro 1/3 - 2/3 encontra-se
equipado com encostos de cabeça.

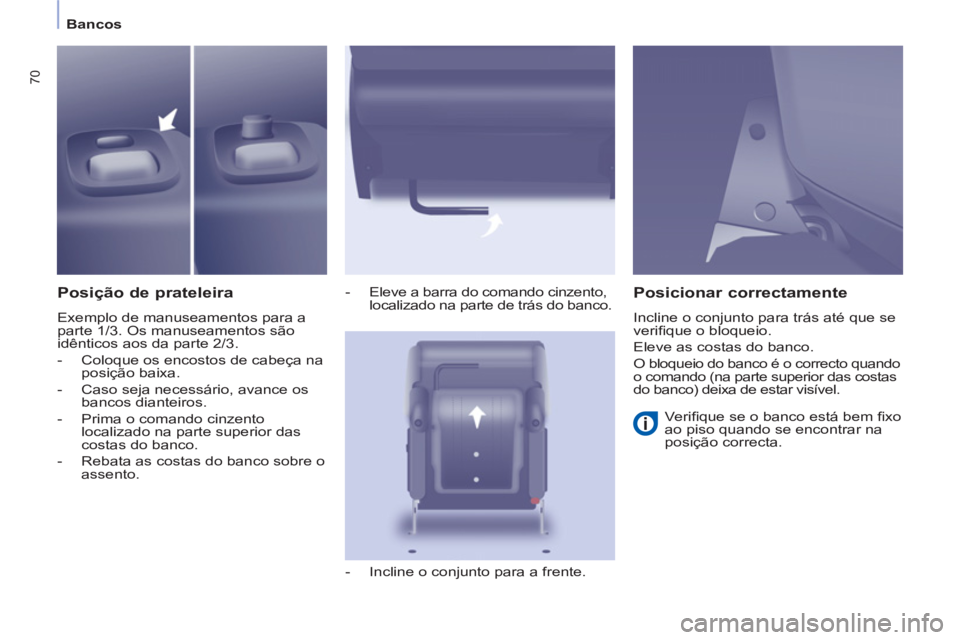

70
Bancos

Posição de prateleira

Exemplo de manuseamentos para a
parte 1/3. Os manuseamentos são
idênticos aos da parte 2/3.


- Coloque os encostos de cabeça na
posição baixa.

- Caso seja necessário, avance os
bancos dianteiros.

- Prima o comando cinzento
localizado na parte superior das
costas do banco.

- Rebata as costas do banco sobre o
assento.
- Eleve a barra do comando cinzento,
localizado na parte de trás do banco.

- Incline o conjunto para a frente.



Posicionar correctamente

Incline o conjunto para trás até que se
verifi que o bloqueio.
Eleve as costas do banco.
O bloqueio do banco é o correcto quando
o comando (na parte superior das costas
do banco) deixa de estar visível.
Ve r ifi que se o banco está bem fi xo
ao piso quando se encontrar na
posição correcta.

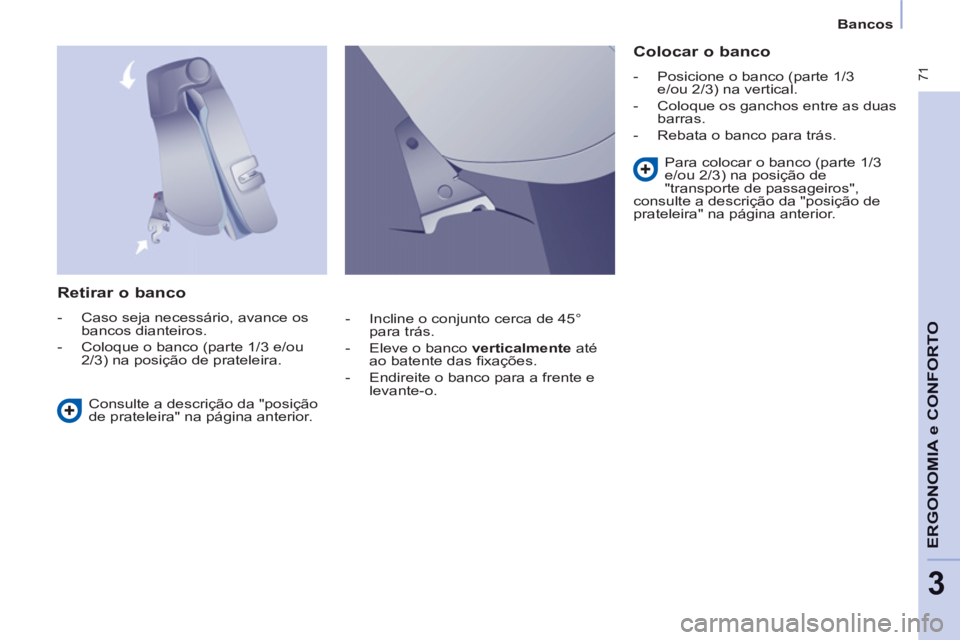

71
ERGONOMIA
e C
A
ONFORT
O
3


Bancos



Retirar o banco



- Caso seja necessário, avance os
bancos dianteiros.

- Coloque o banco (parte 1/3 e/ou
2/3) na posição de prateleira.


Colocar o banco



- Posicione o banco (parte 1/3
e/ou 2/3) na vertical.

- Coloque os ganchos entre as duas
barras.

- Rebata o banco para trás.
Consulte a descrição da "posição
de prateleira" na página anterior. Para colocar o banco (parte 1/3
e/ou 2/3) na posição de
"transporte de passageiros",
consulte a descrição da "posição de
prateleira" na página anterior.

- Incline o conjunto cerca de 45°
para trás.

- Eleve o banco verticalmente
até
ao batente das fi xações.

- Endireite o banco para a frente e
levante-o.

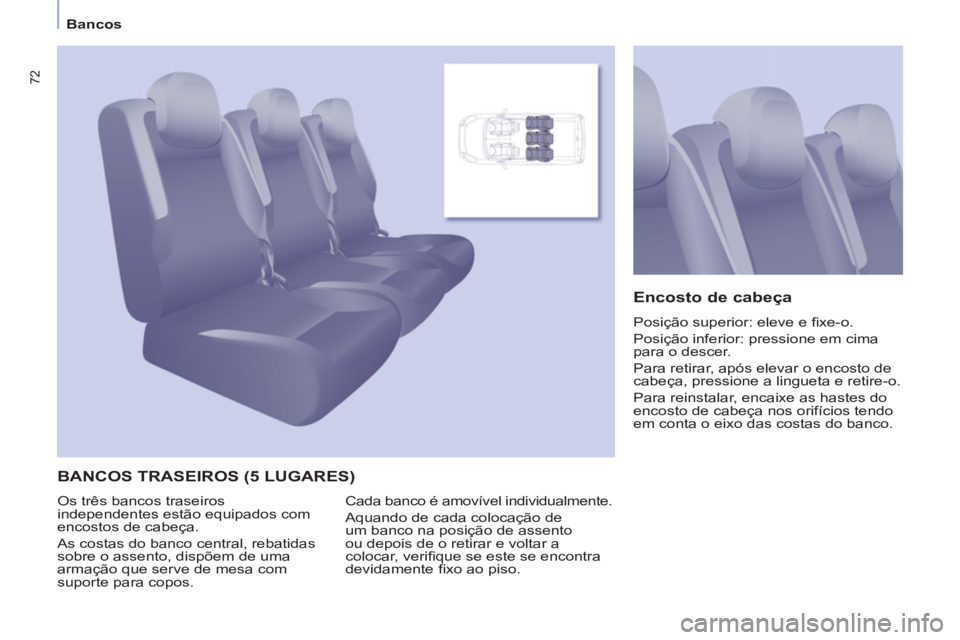

72
Bancos
BANCOS TRASEIROS (5 LUGARES)
Encosto de cabeça

Posição superior: eleve e fi xe-o.
Posição inferior: pressione em cima
para o descer.
Para retirar, após elevar o encosto de
cabeça, pressione a lingueta e retire-o.
Para reinstalar, encaixe as hastes do
encosto de cabeça nos orifícios tendo
em conta o eixo das costas do banco.
Cada banco é amovível individualmente.
Aquando de cada colocação de
um banco na posição de assento
ou depois de o retirar e voltar a
colocar, verifi que se este se encontra
devidamente fi xo ao piso. Os três bancos traseiros
independentes estão equipados com
encostos de cabeça.
As costas do banco central, rebatidas
sobre o assento, dispõem de uma
armação que serve de mesa com
suporte para copos.

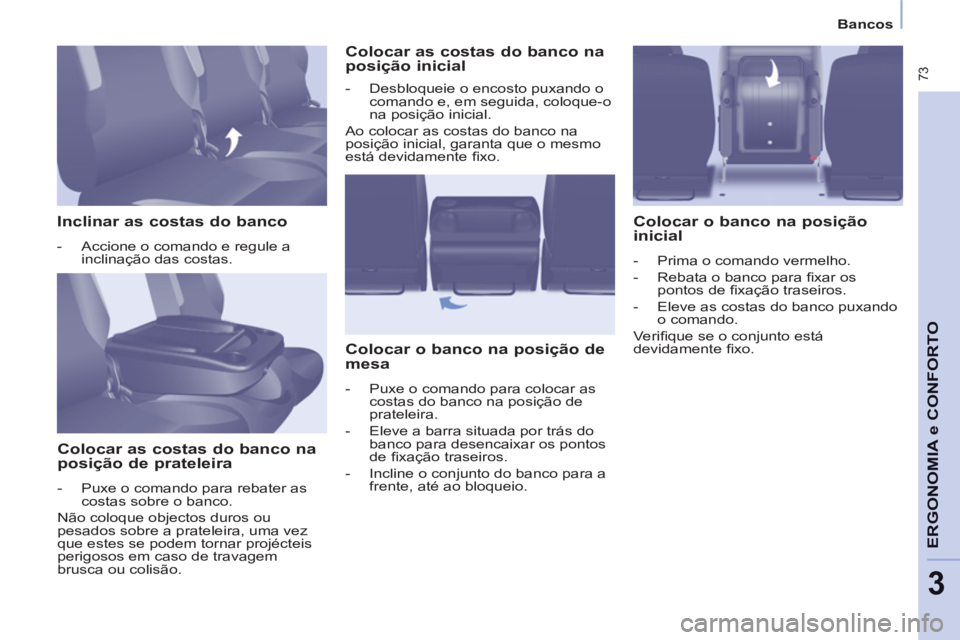

73
ERGONOMIA
e C
A
ONFORT
O
3


Bancos



Inclinar as costas do banco



- Accione o comando e regule a
inclinação das costas.



Colocar as costas do banco na
posição de prateleira


- Puxe o comando para rebater as
costas sobre o banco.
Não coloque objectos duros ou
pesados sobre a prateleira, uma vez
que estes se podem tornar projécteis
perigosos em caso de travagem
brusca ou colisão.


Colocar as costas do banco na
posição inicial


- Desbloqueie o encosto puxando o
comando e, em seguida, coloque-o
na posição inicial.
Ao colocar as costas do banco na
posição inicial, garanta que o mesmo
está devidamente fi xo.


Colocar o banco na posição de
mesa


- Puxe o comando para colocar as
costas do banco na posição de
prateleira.

- Eleve a barra situada por trás do
banco para desencaixar os pontos
de fi xação traseiros.

- Incline o conjunto do banco para a
frente, até ao bloqueio.



Colocar o banco na posição
inicial


- Prima o comando vermelho.

- Rebata o banco para fi xar os
pontos de fi xação traseiros.

- Eleve as costas do banco puxando
o comando.
Verifi que se o conjunto está
devidamente fi xo.

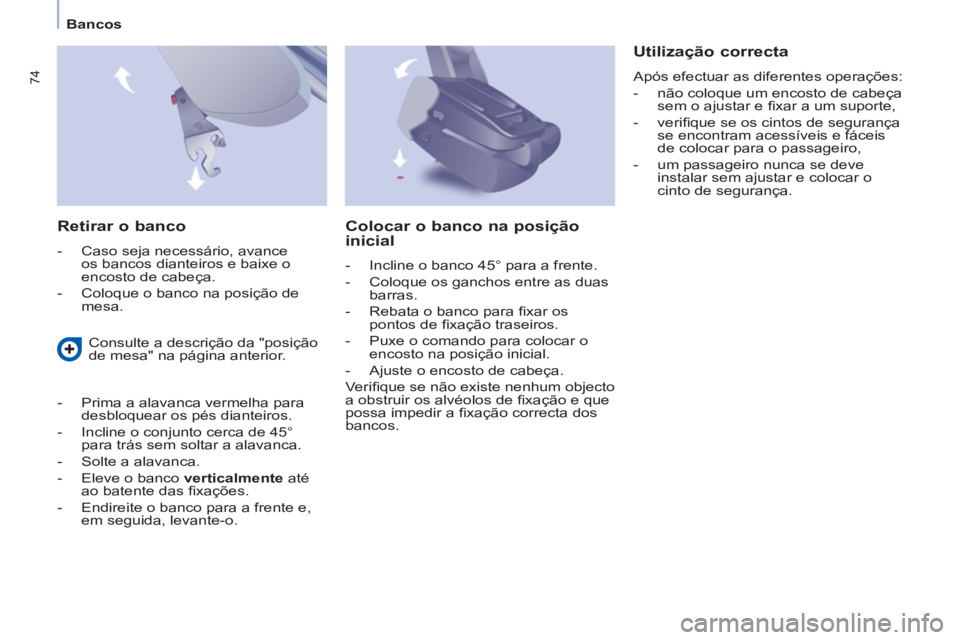

74
Bancos

Retirar o banco



- Caso seja necessário, avance
os bancos dianteiros e baixe o
encosto de cabeça.

- Coloque o banco na posição de
mesa.


Utilização correcta

Após efectuar as diferentes operações:


- não coloque um encosto de cabeça
sem o ajustar e fi xar a um suporte,

- verifi que se os cintos de segurança
se encontram acessíveis e fáceis
de colocar para o passageiro,

- um passageiro nunca se deve
instalar sem ajustar e colocar o
cinto de segurança.

Consulte a descrição da "posição
de mesa" na página anterior.

- Prima a alavanca vermelha para
desbloquear os pés dianteiros.

- Incline o conjunto cerca de 45°
para trás sem soltar a alavanca.

- Solte a alavanca.

- Eleve o banco verticalmente
até
ao batente das fi xações.

- Endireite o banco para a frente e,
em seguida, levante-o.



Colocar o banco na posição
inicial


- Incline o banco 45° para a frente.

- Coloque os ganchos entre as duas
barras.

- Rebata o banco para fi xar os
pontos de fi xação traseiros.

- Puxe o comando para colocar o
encosto na posição inicial.

- Ajuste o encosto de cabeça.
Ve r ifi que se não existe nenhum objecto
a obstruir os alvéolos de fi xação e que
possa impedir a fi xação correcta dos
bancos.

75
ERGONOMIA
e C
A
ONFORT
O
3


Bancos



Encosto de cabeça

É de tipo vírgula.
Posição superior: pressione a lingueta,
eleve-o e posicione-o.
Posição inferior: empurre a lingueta
e pressione a parte superior para o
descer.
Para o retirar: coloque-o na posição
superior, eleve-o e retire-o.
Arrume-o no interior do veículo,
fi xando-o.
Para o substituir: encaixe as hastes
do encosto de cabeça nos orifícios
colocanda-os no eixo das costas do
banco. Cada banco pode ser desmontado
e deverá ser montado novamente
no local defi nido, simbolizado na
respectiva etiqueta.
Os bancos de 2ª e de 3ª fi la são
independentes e moduláveis.
BANCOS TRASEIROS (7 LUGARES)

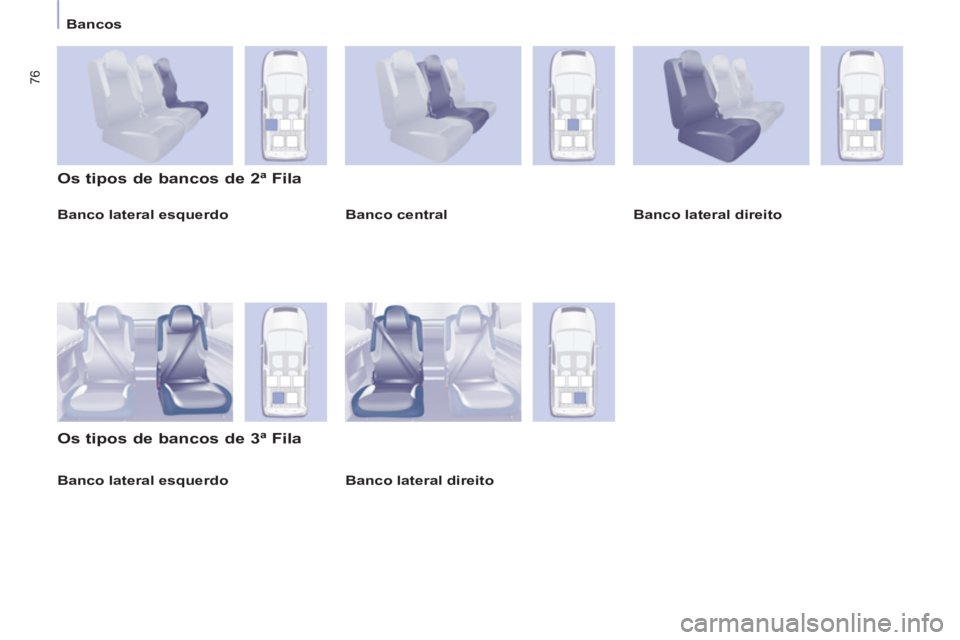

76
Bancos

Banco lateral esquerdo


Os tipos de bancos de 2ª Fila

Os tipos de bancos de 3ª Fila


Banco central
Banco lateral direito


Banco lateral direito


Banco lateral esquerdo

77
ERGONOMIA
e C
A
ONFORT
O
3


Bancos


Inclinar as costas


- Accione o comando e regule a
inclinação.


Colocar o banco na posição de
prateleira


- Baixe o encosto de cabeça ao
máximo.

- Accione o comando para rebater as
costas do banco sobre o assento.

Colocar o encosto na posição iniciar


- Desaperte o encosto puxando o
comando e, em seguida, coloque-o
na posição inicial.
Ve r ifi que a fi xação correcta do
conjunto do banco.

Colocar o banco na posição de
mesa


- Passe para a posição de prateleira.

- Puxe a correia vermelha, situada
por trás do banco, para soltar os
pés do banco da respectiva fi xação
no piso.

- Incline o conjunto do banco para a
frente.



Modularidade do banco de
2ª Fila
Colocar o banco na posição inicial


- Rebata o conjunto do banco para
trás.
Antes de rebater o banco,
verifi que:


- na 3ª fi la, que nenhum pé do
passageiro se encontra no
local de uma fi xação do banco
no piso,

- o bloqueio correcto do banco
no piso,

- a disponibilidade do cinto de
segurança para o passageiro.

78
Bancos

Modularidade do banco de 3ª Fila


Colocar as costas do banco na
posição de prateleira


- Baixe o encosto de cabeça ao
máximo.

- Accione o comando para rebater as
costas do banco sobre o assento.


Colocar as costas no banco na
posição inicial


- Desbloqueie as costas do banco,
puxando o comando e, em seguida,
coloque-o na posição inicial.
Verifi que a fi xação correcta do
conjunto.
Colocar o banco na posição inicial


- Empurre o comando vermelho.

- Rebata o banco para trás.
Colocar o banco na posição de
mesa


- Passe para a posição de prateleira.

- Eleve a barra equipada com uma
correia vermelha, situada por trás
do banco, para libertar os pés do
banco da respectiva fi xação ao
piso.

- Incline o banco para a frente.
Verifi que:


- a fi xação correcta do banco no
piso,

- a disponibilidade do cinto de
segurança para o passageiro.
