Schneeschutz
Berlingo-2-VP-papier_de_Chap07_Aide rapide_ed01-2014_CA
149
SCHNELLHILFE
7

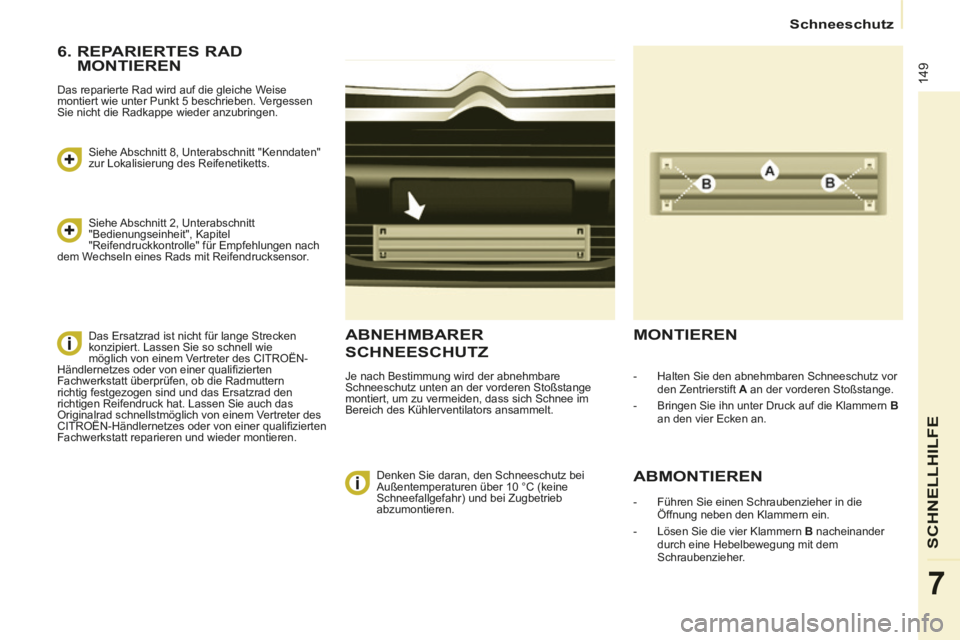

ABNEHMBARER
SCHNEESCHUTZ
Je nach Bestimmung wird der abnehmbare
Schneeschutz unten an der vorderen Stoßstange
montiert, um zu vermeiden, dass sich Schnee im
Bereich des Kühlerventilators ansammelt.
MONTIEREN
ABMONTIEREN
- Führen Sie einen Schraubenzieher in die Öffnung neben den Klammern ein.
- Lösen Sie die vier Klammern B nacheinander
durch eine Hebelbewegung mit dem
Schraubenzieher.
- Halten Sie den abnehmbaren Schneeschutz vor
den Zentrierstift A an der vorderen Stoßstange.
- Bringen Sie ihn unter Druck auf die Klammern B
an den vier Ecken an.
Denken Sie daran, den Schneeschutz bei
Außentemperaturen über 10 °C (keine
Schneefallgefahr) und bei Zugbetrieb
abzumontieren.
6. REPARIERTES RAD MONTIEREN
Das reparierte Rad wird auf die gleiche Weise
montiert wie unter Punkt 5 beschrieben. Vergessen
Sie nicht die Radkappe wieder anzubringen.
Siehe Abschnitt 8, Unterabschnitt "Kenndaten"
zur Lokalisierung des Reifenetiketts.
Siehe Abschnitt 2, Unterabschnitt
"Bedienungseinheit", Kapitel
"Reifendruckkontrolle" für Empfehlungen nach
dem Wechseln eines Rads mit Reifendrucksensor.
Das Ersatzrad ist nicht für lange Strecken
konzipiert. Lassen Sie so schnell wie
möglich von einem Vertreter des CITROËN-
Händlernetzes oder von einer qualifi zierten
Fachwerkstatt überprüfen, ob die Radmuttern
richtig festgezogen sind und das Ersatzrad den
richtigen Reifendruck hat. Lassen Sie auch das
Originalrad schnellstmöglich von einem Vertreter des
CITROËN-Händlernetzes oder von einer qualifi zierten
Fachwerkstatt reparieren und wieder montieren.

Schneeketten
Berlingo-2-VP-papier_de_Chap07_Aide rapide_ed01-2014_CA
150
SCHNEEKETTEN
Im Winter verbessern Schneeketten den Antrieb
sowie das Fahrverhalten des Fahrzeugs bei
Bremsvorgängen. Die Schneeketten müssen auf die
Antriebsräder montiert werden. Sie dürfen nicht
auf Noträdern montiert werden.
Bitte beachten Sie die für jedes Land geltenden
Vorschriften zur Verwendung von Schneeketten
und die erlaubte Höchstgeschwindigkeit. Installationshinweise
 Wenn Sie die Ketten während Ihrer Reise anlegen müssen, halten Sie Ihr Fahrzeug auf
einer ebenen Fläche am Straßenrand an.
 Ziehen Sie die Feststellbremse an und legen Sie gegebenenfalls Keile unter die Räder, um zu
verhindern, dass das Fahrzeug wegrutscht.
 Legen Sie die Ketten unter Beachtung der Herstelleranweisungen an.
 Fahren Sie langsam los und fahren Sie einige Zeit, ohne eine Geschwindigkeit von 50 km/h zu
überschreiten.
 Halten Sie das Fahrzeug an und überprüfen Sie, dass die Ketten richtig gespannt sind.
Vermeiden Sie, mit Ketten auf Straßen
zu fahren, auf denen der Schnee schon
geschmolzen ist, um die Reifen Ihres
Fahrzeugs und den Straßenbelag nicht zu
beschädigen. Es wird empfohlen, das Anlegen der
Schneeketten vor der Abreise auf einem ebenen und
trockenen Untergrund zu üben. Wenn Ihr Fahrzeug
mit Aluminiumfelgen ausgestattet ist, überprüfen Sie,
dass weder die Kette noch die Fixierungen mit der
Felge in Kontakt kommen.
Verwenden Sie nur Schneeketten, die für den Radtyp/
die Reifendimension entwickelt wurden, mit denen Ihr
Fahrzeug ausgestattet ist:
Für weitere Informationen wenden Sie sich bitte an
einen Vertreter des CITROËN-Händlernetzes oder an
eine qualifi zierte Fachwerkstatt.
Abmessungen der
schneekettentauglichen Originalreifen maximale Gliedgröße
der Schneeketten
195/65 R15
9 mm
195/70 R15
205/65 R15
215/55 R16
215/50 R17

Austausch der Glühlampen
Berlingo-2-VP-papier_de_Chap07_Aide rapide_ed01-2014_CA
151
SCHNELLHILFE
7

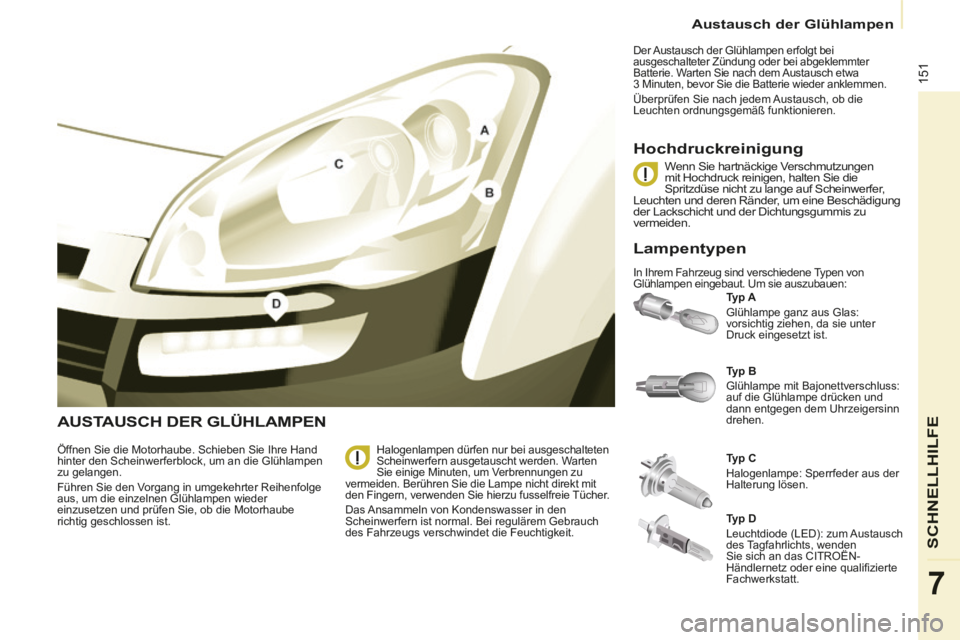

AUSTAUSCH DER GLÜHLAMPEN
Typ A
Glühlampe ganz aus Glas:
vorsichtig ziehen, da sie unter
Druck eingesetzt ist.
Hochdruckreinigung
Öffnen Sie die Motorhaube. Schieben Sie Ihre Hand
hinter den Scheinwerferblock, um an die Glühlampen
zu gelangen.
Führen Sie den Vorgang in umgekehrter Reihenfolge
aus, um die einzelnen Glühlampen wieder
einzusetzen und prüfen Sie, ob die Motorhaube
richtig geschlossen ist. Typ C
Halogenlampe: Sperrfeder aus der
Halterung lösen. Typ B
Glühlampe mit Bajonettverschluss:
auf die Glühlampe drücken und
dann entgegen dem Uhrzeigersinn
drehen.
Halogenlampen dürfen nur bei ausgeschalteten
Scheinwerfern ausgetauscht werden. Warten
Sie einige Minuten, um Verbrennungen zu
vermeiden. Berühren Sie die Lampe nicht direkt mit
den Fingern, verwenden Sie hierzu fusselfreie Tücher.
Das Ansammeln von Kondenswasser in den
Scheinwerfern ist normal. Bei regulärem Gebrauch
des Fahrzeugs verschwindet die Feuchtigkeit. Der Austausch der Glühlampen erfolgt bei
ausgeschalteter Zündung oder bei abgeklemmter
Batterie. Warten Sie nach dem Austausch etwa
3 Minuten, bevor Sie die Batterie wieder anklemmen.
Überprüfen Sie nach jedem Austausch, ob die
Leuchten ordnungsgemäß funktionieren.
Wenn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht zu lange auf Scheinwerfer,
Leuchten und deren Ränder, um eine Beschädigung
der Lackschicht und der Dichtungsgummis zu
vermeiden.
Lampentypen
In Ihrem Fahrzeug sind verschiedene Typen von
Glühlampen eingebaut. Um sie auszubauen:
Typ D
Leuchtdiode (LED): zum Austausch
des Tagfahrlichts, wenden
Sie sich an das CITROËN-
Händlernetz oder eine qualifi zierte
Fachwerkstatt.

Austausch der Glühlampen
Berlingo-2-VP-papier_de_Chap07_Aide rapide_ed01-2014_CA
152
3. Fahrtrichtungsanzeiger
Typ B , PY21W - 21W (gelb)
- Entfernen Sie die Abdeckung, indem Sie an der weichen Gummilasche ziehen.
- Drehen Sie die Lampenfassung um eine Vierteldrehung entgegen dem Uhrzeigersinn.
- Entfernen Sie die defekte Glühlampe, indem Sie leicht darauf drücken und sie entgegen
dem Uhrzeigersinn drehen.
- Wechseln Sie die Glühlampe aus.
- Vergewissern Sie sich, dass die Abdeckung zur Gewährleistung der Dichtigkeit auf allen
Seiten korrekt angebracht wurde.
2. Standlicht

Typ A , W5W - 5W
- Entfernen Sie die Abdeckung, indem Sie an der weichen Gummilasche ziehen.
- Ziehen Sie die unter Druck eingesetzte Lampenfassung heraus, indem Sie am
Steckverbinder ziehen.
- Wechseln Sie die Glühlampe aus.
- Überprüfen Sie, dass die Abdeckung überall sauber anliegt, um ihre Dichtigkeit zu
gewährleisten.

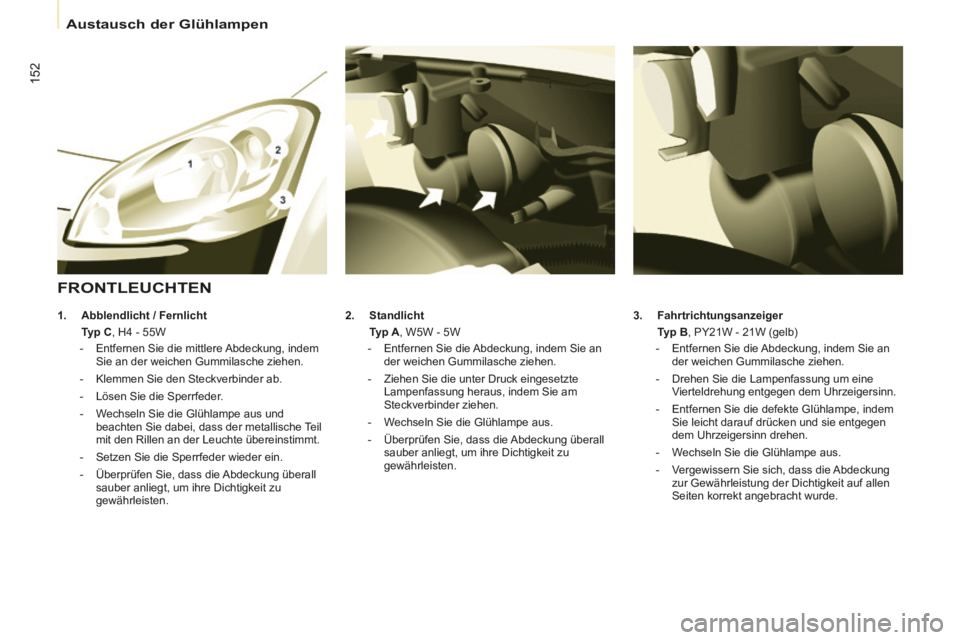

FRONTLEUCHTEN
1. Abblendlicht / Fernlicht
Typ C , H4 - 55W
- Entfernen Sie die mittlere Abdeckung, indem Sie an der weichen Gummilasche ziehen.
- Klemmen Sie den Steckverbinder ab.
- Lösen Sie die Sperrfeder.
- Wechseln Sie die Glühlampe aus und beachten Sie dabei, dass der metallische Teil
mit den Rillen an der Leuchte übereinstimmt.
- Setzen Sie die Sperrfeder wieder ein.
- Überprüfen Sie, dass die Abdeckung überall sauber anliegt, um ihre Dichtigkeit zu
gewährleisten.

Austausch der Glühlampen
Berlingo-2-VP-papier_de_Chap07_Aide rapide_ed01-2014_CA
153
SCHNELLHILFE
7

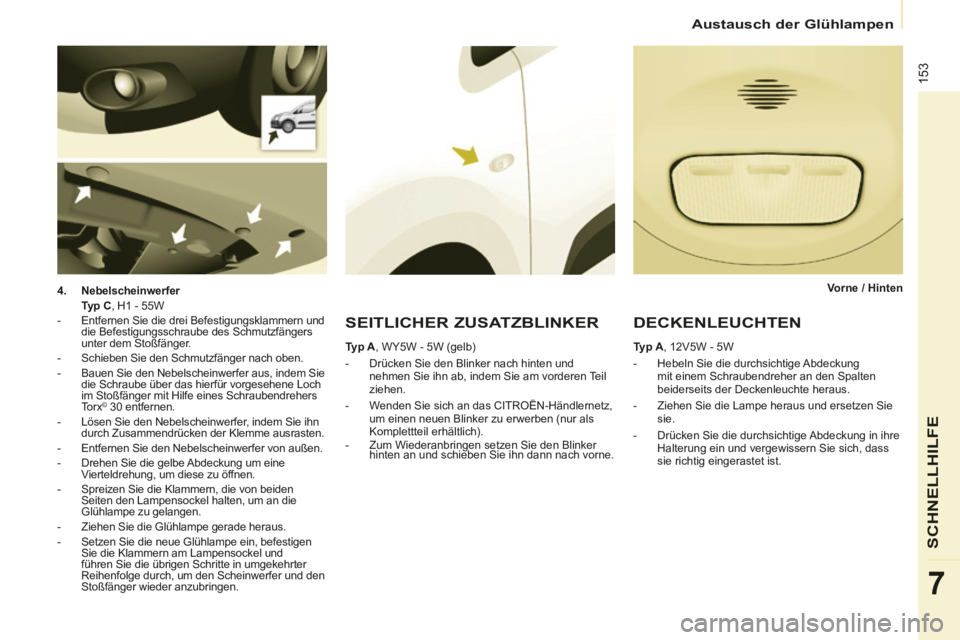

4. Nebelscheinwerfer
Typ C , H1 - 55W
- Entfernen Sie die drei Befestigungsklammern und die Befestigungsschraube des Schmutzfängers
unter dem Stoßfänger.
- Schieben Sie den Schmutzfänger nach oben.
- Bauen Sie den Nebelscheinwerfer aus, indem Sie die Schraube über das hierfür vorgesehene Loch
im Stoßfänger mit Hilfe eines Schraubendrehers
Torx
© 30 entfernen.
- Lösen Sie den Nebelscheinwerfer, indem Sie ihn durch Zusammendrücken der Klemme ausrasten.
- Entfernen Sie den Nebelscheinwerfer von außen.
- Drehen Sie die gelbe Abdeckung um eine Vierteldrehung, um diese zu öffnen.
- Spreizen Sie die Klammern, die von beiden Seiten den Lampensockel halten, um an die
Glühlampe zu gelangen.
- Ziehen Sie die Glühlampe gerade heraus.
- Setzen Sie die neue Glühlampe ein, befestigen Sie die Klammern am Lampensockel und
führen Sie die übrigen Schritte in umgekehrter
Reihenfolge durch, um den Scheinwerfer und den
Stoßfänger wieder anzubringen.
SEITLICHER ZUSATZBLINKER
Typ A , WY5W - 5W (gelb)
- Drücken Sie den Blinker nach hinten und
nehmen Sie ihn ab, indem Sie am vorderen Teil
ziehen.
- Wenden Sie sich an das CITROËN-Händlernetz, um einen neuen Blinker zu erwerben (nur als
Komplettteil erhältlich).
- Zum Wiederanbringen setzen Sie den Blinker hinten an und schieben Sie ihn dann nach vorne.
DECKENLEUCHTEN
Typ A , 12V5W - 5W
- Hebeln Sie die durchsichtige Abdeckung
mit einem Schraubendreher an den Spalten
beiderseits der Deckenleuchte heraus.
- Ziehen Sie die Lampe heraus und ersetzen Sie sie.
- Drücken Sie die durchsichtige Abdeckung in ihre Halterung ein und vergewissern Sie sich, dass
sie richtig eingerastet ist. Vorne / Hinten

Austausch der Glühlampen
Berlingo-2-VP-papier_de_Chap07_Aide rapide_ed01-2014_CA
154

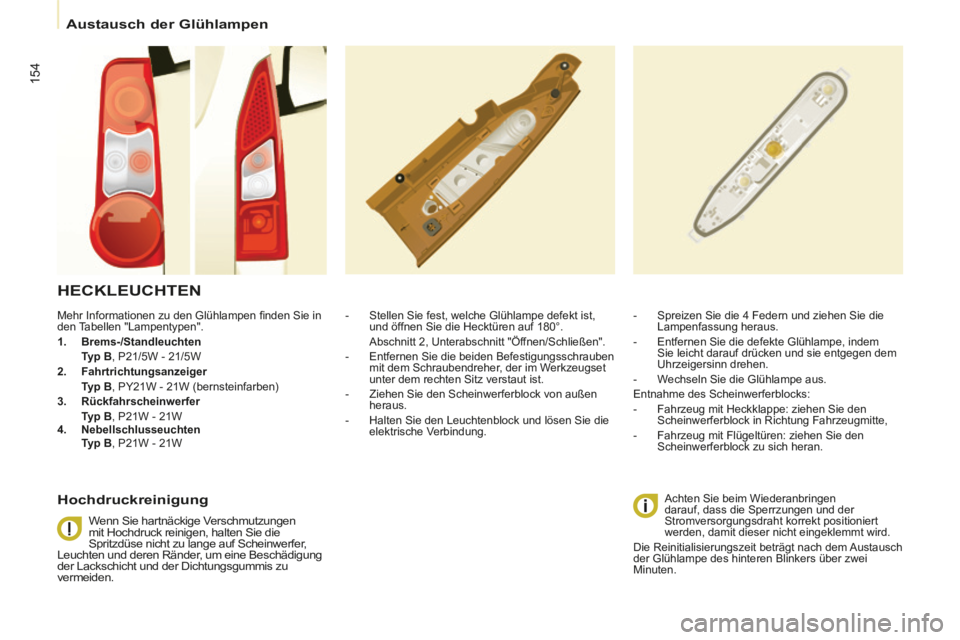

HECKLEUCHTEN
- Stellen Sie fest, welche Glühlampe defekt ist, und öffnen Sie die Hecktüren auf 180°.
Abschnitt 2, Unterabschnitt "Öffnen/Schließen".
- Entfernen Sie die beiden Befestigungsschrauben mit dem Schraubendreher, der im Werkzeugset
unter dem rechten Sitz verstaut ist.
- Ziehen Sie den Scheinwerferblock von außen heraus.
- Halten Sie den Leuchtenblock und lösen Sie die elektrische Verbindung.
Achten Sie beim Wiederanbringen
darauf, dass die Sperrzungen und der
Stromversorgungsdraht korrekt positioniert
werden, damit dieser nicht eingeklemmt wird.
Die Reinitialisierungszeit beträgt nach dem Austausch
der Glühlampe des hinteren Blinkers über zwei
Minuten. - Spreizen Sie die 4 Federn und ziehen Sie die Lampenfassung heraus.
- Entfernen Sie die defekte Glühlampe, indem Sie leicht darauf drücken und sie entgegen dem
Uhrzeigersinn drehen.
- Wechseln Sie die Glühlampe aus.
Entnahme des Scheinwerferblocks:
- Fahrzeug mit Heckklappe: ziehen Sie den Scheinwerferblock in Richtung Fahrzeugmitte,
- Fahrzeug mit Flügeltüren: ziehen Sie den Scheinwerferblock zu sich heran.
Mehr Informationen zu den Glühlampen fi nden Sie in
den Tabellen "Lampentypen".
1. Brems-/Standleuchten

Typ B , P21/5W - 21/5W
2. Fahrtrichtungsanzeiger
Typ B , PY21W - 21W (bernsteinfarben)
3. Rückfahrscheinwerfer
Typ B , P21W - 21W
4. Nebellschlusseuchten
Typ B , P21W - 21W
Hochdruckreinigung
Wenn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht zu lange auf Scheinwerfer,
Leuchten und deren Ränder, um eine Beschädigung
der Lackschicht und der Dichtungsgummis zu
vermeiden.

Austausch der Glühlampen
Berlingo-2-VP-papier_de_Chap07_Aide rapide_ed01-2014_CA
155
SCHNELLHILFE
7

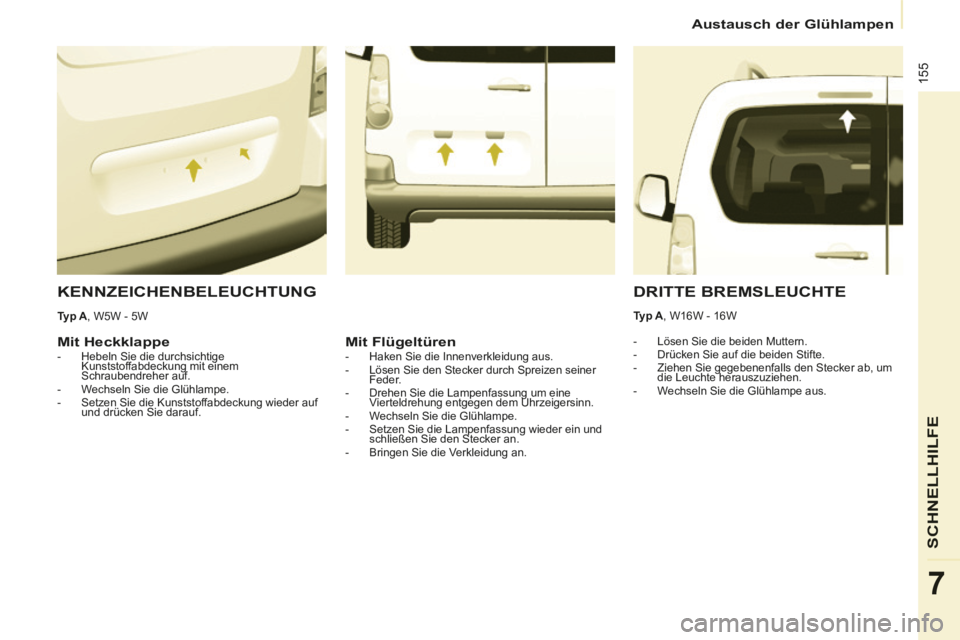

KENNZEICHENBELEUCHTUNG
- Lösen Sie die beiden Muttern.
- Drücken Sie auf die beiden Stifte.
- Ziehen Sie gegebenenfalls den Stecker ab, um die Leuchte herauszuziehen.
- Wechseln Sie die Glühlampe aus. Mit Heckklappe - Hebeln Sie die durchsichtige Kunststoffabdeckung mit einem
Schraubendreher auf.
- Wechseln Sie die Glühlampe.
- Setzen Sie die Kunststoffabdeckung wieder auf und drücken Sie darauf.
DRITTE BREMSLEUCHTE
Typ A , W16W - 16W
Mit Flügeltüren - Haken Sie die Innenverkleidung aus.
- Lösen Sie den Stecker durch Spreizen seiner Feder.
- Drehen Sie die Lampenfassung um eine Vierteldrehung entgegen dem Uhrzeigersinn.
- Wechseln Sie die Glühlampe.
- Setzen Sie die Lampenfassung wieder ein und schließen Sie den Stecker an.
- Bringen Sie die Verkleidung an.
Typ A , W5W - 5W

Austausch der Sicherungen
Berlingo-2-VP-papier_de_Chap07_Aide rapide_ed01-2014_CA
156

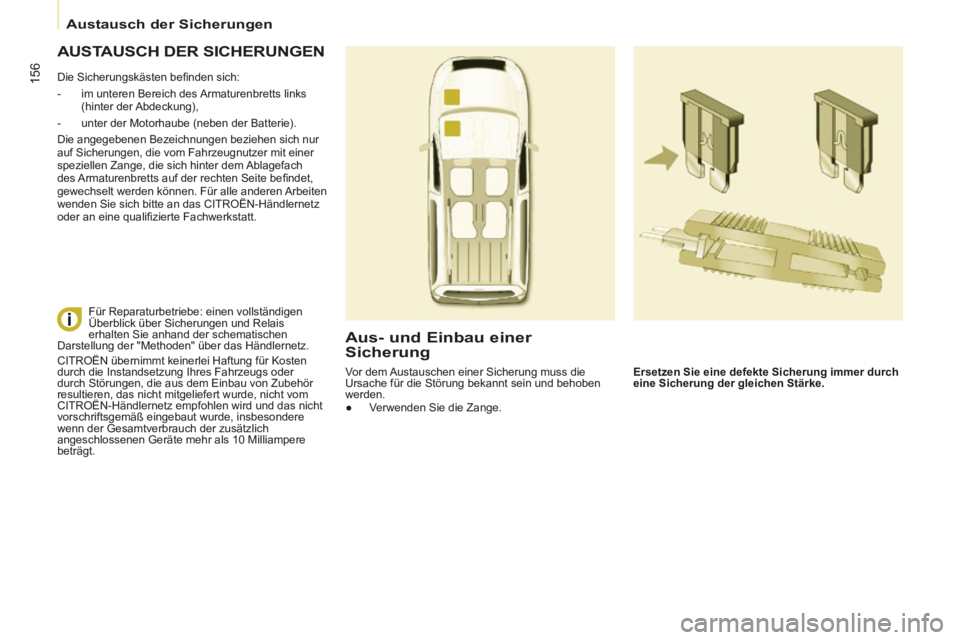

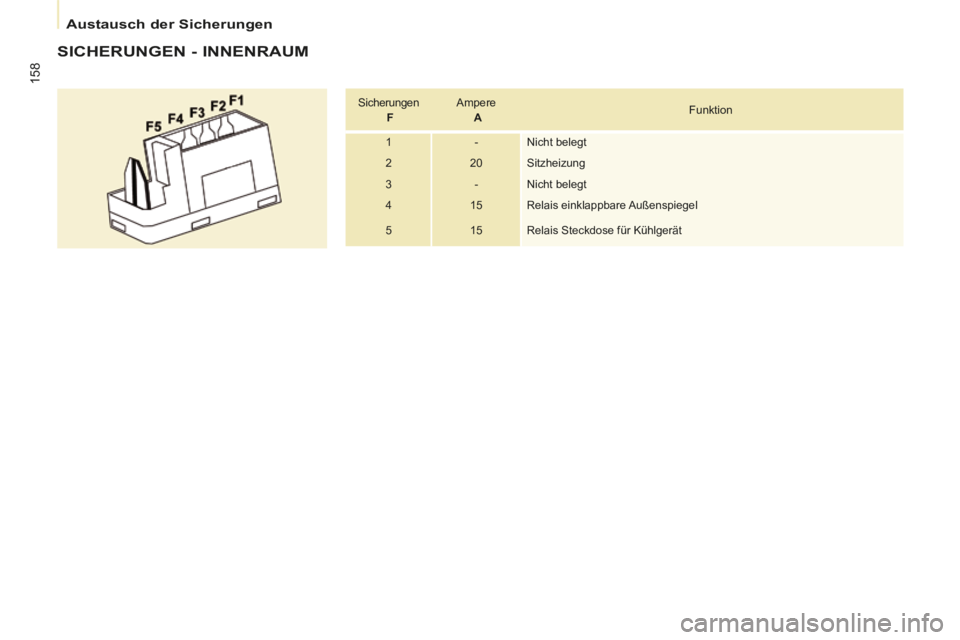

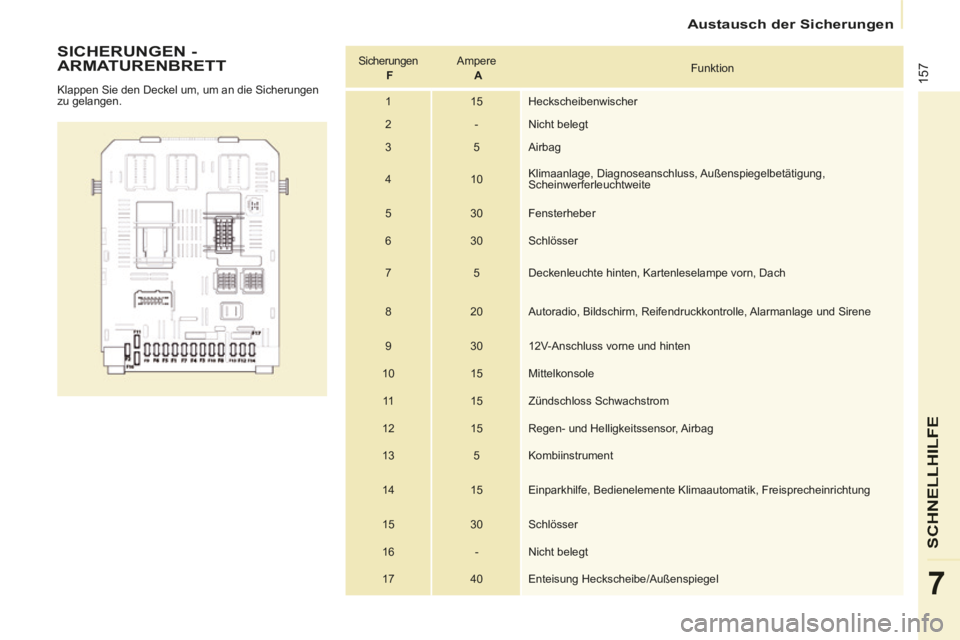

AUSTAUSCH DER SICHERUNGEN
Die Sicherungskästen befi nden sich:
- im unteren Bereich des Armaturenbretts links (hinter der Abdeckung),
- unter der Motorhaube (neben der Batterie).
Die angegebenen Bezeichnungen beziehen sich nur
auf Sicherungen, die vom Fahrzeugnutzer mit einer
speziellen Zange, die sich hinter dem Ablagefach
des Armaturenbretts auf der rechten Seite befi ndet,
gewechselt werden können. Für alle anderen Arbeiten
wenden Sie sich bitte an das CITROËN-Händlernetz
oder an eine qualifi zierte Fachwerkstatt.
Aus- und Einbau einer
Sicherung
Ersetzen Sie eine defekte Sicherung immer durch
eine Sicherung der gleichen Stärke.
Für Reparaturbetriebe: einen vollständigen
Überblick über Sicherungen und Relais
erhalten Sie anhand der schematischen
Darstellung der "Methoden" über das Händlernetz.
CITROËN übernimmt keinerlei Haftung für Kosten
durch die Instandsetzung Ihres Fahrzeugs oder
durch Störungen, die aus dem Einbau von Zubehör
resultieren, das nicht mitgeliefert wurde, nicht vom
CITROËN-Händlernetz empfohlen wird und das nicht
vorschriftsgemäß eingebaut wurde, insbesondere
wenn der Gesamtverbrauch der zusätzlich
angeschlossenen Geräte mehr als 10 Milliampere
beträgt. Vor dem Austauschen einer Sicherung muss die
Ursache für die Störung bekannt sein und behoben
werden.
● Verwenden Sie die Zange.

Austausch der Sicherungen
Berlingo-2-VP-papier_de_Chap07_Aide rapide_ed01-2014_CA
157
SCHNELLHILFE
7
SICHERUNGEN -
ARMATURENBRETT
Klappen Sie den Deckel um, um an die Sicherungen
zu gelangen. Sicherungen
F Ampere
A Funktion
1 15 Heckscheibenwischer
2 - Nicht belegt
3 5 Airbag
4 10 Klimaanlage, Diagnoseanschluss, Außenspiegelbetätigung,
Scheinwerferleuchtweite
5 30 Fensterheber
6 30 Schlösser
7 5 Deckenleuchte hinten, Kartenleselampe vorn, Dach
8 20 Autoradio, Bildschirm, Reifendruckkontrolle, Alarmanlage und Sirene
9 30 12V-Anschluss vorne und hinten
10 15 Mittelkonsole
11 15 Zündschloss Schwachstrom
12 15 Regen- und Helligkeitssensor, Airbag
13 5 Kombiinstrument
14 15 Einparkhilfe, Bedienelemente Klimaautomatik, Freisprecheinrichtung
15 30 Schlösser
16 - Nicht belegt
17 40 Enteisung Heckscheibe/Außenspiegel

Austausch der Sicherungen
Berlingo-2-VP-papier_de_Chap07_Aide rapide_ed01-2014_CA
158
SICHERUNGEN - INNENRAUM
Sicherungen F Ampere
A Funktion
1 - Nicht belegt
2 20 Sitzheizung
3 - Nicht belegt
4 15 Relais einklappbare Außenspiegel
5 15 Relais Steckdose für Kühlgerät
