AIDE RAPIDE
7
Changer un fusible
FUSIBLES SOUS LE CAPOT
MOTEUR
Après avoir ouvert le capot, déclipez et
basculez le boîtier correspondant pour
accéder aux fusibles. Fusibles
F Ampères
A Affectation
1 20 Contrôle moteur
2 15 Avertisseur sonore
3 10 Pompe lave-vitre avant et arrière
4 20 Pompe lave-projecteurs
5 15 Organes moteur
6 10 Capteur angulaire du volant, ESC
7 10 Contacteur stop, contacteur embrayage
8 25 Démarreur
9 10 Moteur faisceau des projecteurs, boîtier gestion de
parc
10 30 Organes moteur
11 40 Libre
12 30 Essuie-vitre
13 40 Boîtier servitude intelligent
14 30 Pompe
15 10 Feux de route droit
16 10 Feux de route gauche
17 15 Feux de croisement droit
18 15 Feux de croisement gauche

160
Changer un balai d’essuie-vitre
Mise en position particulière
des balais avant
- Moins d’une minute après avoir coupé le contact, actionnez la
commande d’essuie-vitre vers le
bas pour positionner les balais le
long des montants du pare-brise
(position particulière). Echange d’un balai avant
- Soulevez le bras.
- Déclipez le balai et déposez-le.
- Montez le nouveau balai.
- Rabattez le bras.
Pour ranger les balais, mettez le
contact et actionnez la commande
d’essuie-vitre. Échange du balai arrière
- Soulevez le bras, puis déclipez le
balai et déposez-le.
- Montez le nouveau balai et rabattez le bras.
CHANGER UN BALAI D’ESSUIE-VITRE

161
AIDE RAPIDE
7

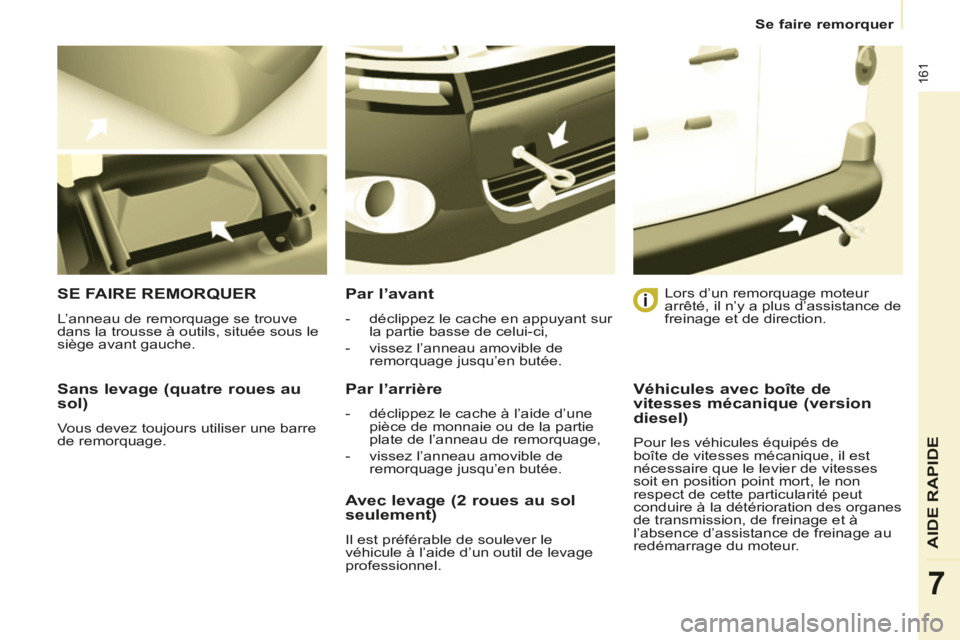

Se faire remorquer
Sans levage (quatre roues au
sol)
Vous devez toujours utiliser une barre
de remorquage.
SE FAIRE REMORQUER
L’anneau de remorquage se trouve
dans la trousse à outils, située sous le
siège avant gauche.
Par l’avant
- déclippez le cache en appuyant sur la partie basse de celui-ci,
- vissez l’anneau amovible de remorquage jusqu’en butée.
Par l’arrière
- déclippez le cache à l’aide d’une pièce de monnaie ou de la partie
plate de l’anneau de remorquage,
- vissez l’anneau amovible de remorquage jusqu’en butée. Lors d’un remorquage moteur
arrêté, il n’y a plus d’assistance de
freinage et de direction.
Avec levage (2 roues au sol
seulement)
Il est préférable de soulever le
véhicule à l’aide d’un outil de levage
professionnel.
Véhicules avec boîte de
vitesses mécanique (version
diesel)
Pour les véhicules équipés de
boîte de vitesses mécanique, il est
nécessaire que le levier de vitesses
soit en position point mort, le non
respect de cette particularité peut
conduire à la détérioration des organes
de transmission, de freinage et à
l’absence d’assistance de freinage au
redémarrage du moteur.

162
Dimensions

163
Dimensions
CARACTÉRISTIQUES TECHNIQUES
8
DIMENSIONS (MM)
L Longueur hors tout 4380
H Hauteur hors tout 1801-1862
A Empattement 2728
B Porte-à-faux avant 925
C Porte-à-faux arrière 727
D Largeur sur tôle sans rétroviseurs
1810
avec rétroviseurs 2112
E Largeur voies avant 1505-1507
F Largeur voies arrière 1554-1556
- Longueur de la surface de chargement
au siège Rang 2
990
Rang 2, siège en position portefeuille 1343
Avec siège passager avant rabattu 3000

164
Dimensions PORTES ARRIÈRE (mm)
M Seuil maxi avec pneumatique 205/65 R15 et garniture
de volet 582

Portes battantes
Volet
Petite Grande
N Hauteur utile d’ouverture (sous tôle) 111 8
O Largeur 495 5 4 3 1582

165
Dimensions
CARACTÉRISTIQUES TECHNIQUES
8
PORTES LATÉRALES COULISSANTES (mm)
P Hauteur utile 1009
Q Largeur utile 640
- Hauteur sous volet relevé 1892

166
Masses
MASSES ET CHARGES REMORQUABLES (KG)
Généralités
Pour plus d’information, consultez
votre certifi cat d’immatriculation.
Dans chaque pays, il est impératif de
respecter les charges remorquables
admises par la législation locale.
Pour connaître les possibilités de
remorquage de votre véhicule et
son poids total roulant admissible,
consultez le réseau CITROËN. La masse remorquée freinée avec
report de charge peut-être augmentée,
à condition de retirer du véhicule
l’équivalence de cette charge pour ne
pas dépasser la MTRA. Attention, le
remorquage avec un véhicule tracteur
peu chargé peut dégrader sa tenue de
route.
Dans le cas d’un véhicule tracteur, il
est interdit de dépasser la vitesse de
80 km/h (respecter la législation en
vigueur dans votre pays). Des températures extérieures élevées
peuvent entraîner des baisses de
performances du véhicule pour
protéger le moteur ; lorsque la
température extérieure est supérieure
à 37 °C, limiter la masse remorquée.
La masse en ordre de marche
(MOM) est égale à la masse à vide +
conducteur (75 kg) + réservoir plein à
90%.
Les valeurs de MTRA et de charges
remorquables indiquées sont valables
pour une altitude maxi de 1000 mètres ;
la charge remorquable mentionnée
doit être réduite de 10 % par paliers de
1000 mètres supplémentaires.

167
CARACTÉRISTIQUES TECHNIQUES
8
Éléments d’identification
ÉLÉMENTS D’IDENTIFICATION
A. Plaque constructeur. C. Pneumatiques et référence
peinture.
La vignette C , apposée sur la porte
avant, indique :
- les dimensions des jantes et pneumatiques,
- les marques de pneumatiques recommandées par le constructeur,
- les pressions de gonfl age (le contrôle de la pression de gonfl age
doit être effectué à froid, au moins
tous les mois),
- la référence de la couleur de la peinture.
B. Numéro de série.
Il est gravé sur le passage de roue
avant droit.
