VIRRANSÄÄSTöTILA
Kun moottori on sammutettu (avain
on virta-asennossa), tiettyjä toimintoja
(esim. tuulilasinpyyhin, lasinnostimet,
kattovalot, autoradio jne.) voidaan
käyttää yhteensä 30 minuuttia, jotta
akku ei tyhjene.
Kun 30
minuuttia on kulunut, toiminnot
siirtyvät valmiustilaan, jolloin akun
latauksen merkkivalo vilkkuu ja
näyttöön tulee viesti.
Jotta toiminnot voidaan ottaa uudelleen
käyttöön, moottori pitää käynnistää ja
antaa sen käydä hetken ajan.
Käytettävissä oleva aika on kaksi
kertaa niin pitkä kuin moottorin
käynnistysaika. Aika on kuitenkin aina
5-30
minuuttia.
Jos akku tyhjenee, moottoria ei voi
käynnistää.
Akku
PIKA-APU
8

170
Berlingo-2-VP_fi_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_fi_Chap08_Aide-rapide_ed01-2015
Renkaiden tilapäiseen paikkaukseen
tarkoitettuun sarjaan kuuluu
kompressori ja paikkausainepullo.
Renkaan paikkaaminen
1. Merkitse nopeudenrajoitustarraan
tyhjentynyt rengas ja kiinnitä tarra
ohjauspyörään, jotta muistat yhden
pyörän olevan tilapäiskäytössä.
2.

Kiinnitä pullo
1 kompressoriin 2.
3.

Liitä pullo
1 korjattavan pyörän
venttiiliin.
4.

Kelaa huolella auki kompressorin
letku ennen sen liittämistä pulloon.
5.


Kiinnitä sähköjohto yhteen auton
12

V:n pistorasioista.
6.

Käynnistä kompressori painamalla
painiketta

A. Paina painiketta,
kunnes renkaan paine on
2,0
baaria. Jos rengaspaine ei
nouse 2,0
baariin, pyörää ei voi
korjata.
7.

Irrota kompressori ja laita se pois.
8.


Aja autolla välittömästi muutama
kilometri alhaisella nopeudella, jotta
rengas paikkaantuu.
9.


Säädä rengaspainetta
kompressorin avulla auton ohjeiden
mukaisesti ja varmista, että rengas
on hyvin paikattu (paine ei enää
laske).
10.


Aja alhaisella nopeudella (80
km/h).
Ammattilaisen on tutkittava ja
korjattava pyörä mahdollisimman
nopeasti. Pullon voi laittaa käytön jälkeen
renkaanpaikkaussarjaan kuuluvaan
muovipussiin, jotta siinä olevat
nestetahrat eivät likaa autoa.
Huomioi, että paikkausgeelipullo
sisältää etyleeniglykolia, joka
ärsyttää silmiä ja on myrkyllistä
nieltynä.
Säilytä se poissa lasten ulottuvilta.
Älä heitä pulloa pois käytön jälkeen,
vaan vie se valtuutettuun CITROËN-
huoltokorjaamoon tai muuhun
hyväksyttyyn keräyspaikkaan.
Paikkauspullo on saatavana
valtuutetusta CITROËN-
huoltokorjaamosta.
RENKAAN PAIKAUSSARJA
Työkalut sijaitsevat etuistuimen alla
olevassa säilytyslokerossa.
Mikäli autoa luovutettaessa siinä on
renkaan väliaikaiseen korjaamiseeen
tarkoitettu paikkaussarja, autossa ei
tällöin ole varusteena varapyörää eikä
siihen tarvittavia työkaluja (tunkki,
kampi jne.).
Pyörän vaihtaminen

171
Berlingo-2-VP_fi_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_fi_Chap08_Aide-rapide_ed01-2015
1. Pysäköinti
- Varmista, että matkustajat ovat poistuneet autosta ja että he ovat
turvallisella alueella.
-

Pysäköi auto mahdollisuuksien
mukaan tasaiselle maalle ja
varmista, ettei se pääse liikkumaan.
-


Kiristä seisontajarru, katkaise
sytytysvirta ja kytke 1. vaihde tai
peruutusvaihde. -

Aseta kiila vaihdettavaa pyörää
vinosti vastapäätä olevan pyörän
kohdalle.
PYöRÄN VAIHTAMINEN
2. T

yökalut
Työkalut sijaitsevat kannella suljetussa
säilytyslaatikossa etuistuimen alla.
-
Siirrä istuinta tarvittaessa
eteenpäin, jotta yletyt
säilytyslaatikkoon takakautta.
-


Irrota luukku ja ota tunkki sekä
työkalutuki ulos.
-


Irrota tarvittavat työkalut tuesta.
1.


T
unkki
2.

Pyöränpultinavain
3.


Kiila
4.


Modutop-katon kuormaustankojen
ja takavalojen irrotusavain
5.


Alumiinivanteen pyöränpultinavain
6.


vetokoukku
Jos autossa on vetokoukku, autoa
pitää mahdollisesti hieman nostaa,
jotta varapyörä olisi helpompi ottaa
koristaan.
T

ietynlaisessa maastossa ja/tai suurta
kuormaa kuljetettaessa ota yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.
Tunkki ja työkalut ovat autokohtaisia.
Älä käytä niitä muihin tarkoituksiin.
Työkalut ovat hätätilannekäyttöön.
Pyörien kausivauhdoissa on käytettävä
ammattimaisia työkaluja, tavittaessa
käänny ammattilaisen puoleen.
PIKA-APU
8
Pyörän vaihtaminen

172
Berlingo-2-VP_fi_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_fi_Chap08_Aide-rapide_ed01-2015
3. Varapyörä
- Kierrä ruuvia pyöränpultinavaimella
ja laske kori mahdollisimman alas.
-
A
vaa takaovet, jotta saat
varapyörän esille. -
Irrota kori koukusta ja aseta
varapyörä vaihdettavan renkaan
viereen.
Pyörän vaihtaminen

173
Berlingo-2-VP_fi_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_fi_Chap08_Aide-rapide_ed01-2015
4. Pyörän irrottaminen
- Aseta tunkki vaihdettavaa pyörää
lähinnä olevaan nostokohtaan.
-

A
vaa tunkkia niin, että sen tukipää
tukee kunnolla auton korin
nostokohtaan; auton nostokohdan
A tulee olla hyvin tuettuna keskellä
tunkin nostopäässä.
-

Nosta autoa tunkin avulla sen
verran, että pyörän ja maanpinnan
välissä on riittävästi tilaa (ehjän)
varapyörän asentamiseksi helposti
paikalleen.
-


Kierrä pultit täysin auki.
-


Irrota pultit ja laske pyörä maahan.
-

Irrota koristekapseli.
-

A

vaa pyöränpultit ja kierrä ne auki. Varmista, että tunkki on tukevasti
paikoillaan, tunkin jalka on hyvin
tuettuna maahan ja kohtisuorassa
auton alustaan nähden.
Jos maaperä on liukasta tai möyheää,
tunkki voi liukua pois alta tai romahtaa
kasaan - loukkaantumisvaara!
Varmista, että tunkki on ainoastaan
tätä tarkoitusta varten olevassa auton
nostokohdassa, ja että auton tukialue
on hyvin tunkinpään keskellä.
Jos näin ei ole, auto voi vahingoittua
ja/tai tunkki romahtaa kasaan -
loukkaantmisvaara!
Älä kierrä tunkkia auki, ennen kuin olet
aloittanut vaihdettavan renkaan auki
ruuvaamisen ja ennen kuin kiila on
paikoillaan vinosti vastapäätä olevan
pyörän kohdalla.
PIKA-APU
8
Pyörän vaihtaminen

174
Berlingo-2-VP_fi_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_fi_Chap08_Aide-rapide_ed01-2015

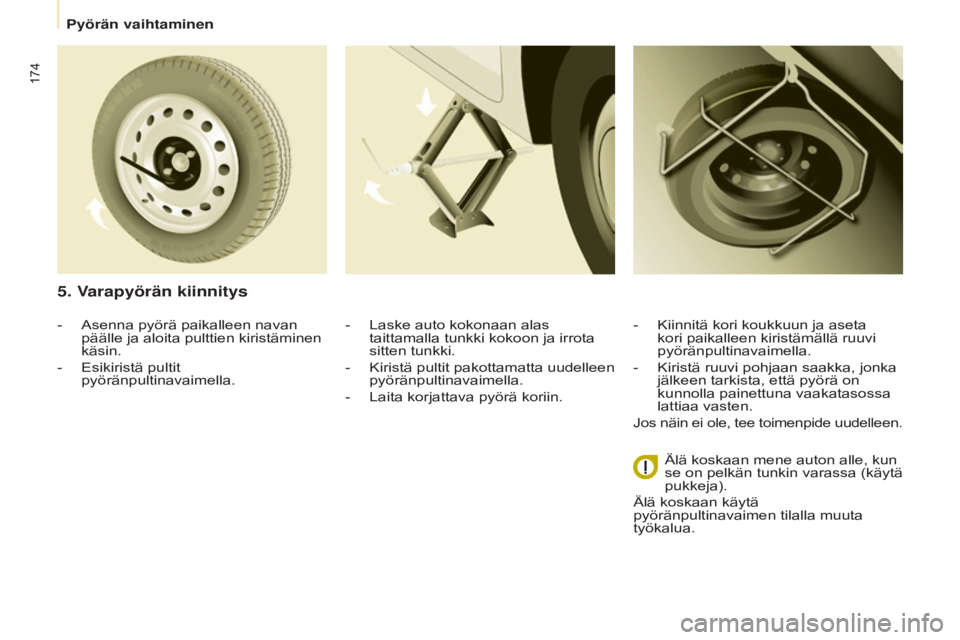

- Asenna pyörä paikalleen navan
päälle ja aloita pulttien kiristäminen
käsin.
-

Esikiristä pultit
pyöränpultinavaimella.
5. Varapyörän kiinnitys
- Laske auto kokonaan alas
taittamalla tunkki kokoon ja irrota
sitten tunkki.
-

Kiristä pultit pakottamatta uudelleen
pyöränpultinavaimella.
-


Laita korjattava pyörä koriin. -

Kiinnitä kori koukkuun ja aseta
kori paikalleen kiristämällä ruuvi
pyöränpultinavaimella.
-

Kiristä ruuvi pohjaan saakka, jonka
jälkeen tarkista, että pyörä on
kunnolla painettuna vaakatasossa
lattiaa vasten.
Jos näin ei ole, tee toimenpide uudelleen.
Älä koskaan mene auton alle, kun
se on pelkän tunkin varassa (käytä
pukkeja).
Älä koskaan käytä
pyöränpultinavaimen tilalla muuta
työkalua.
Pyörän vaihtaminen

175
Berlingo-2-VP_fi_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_fi_Chap08_Aide-rapide_ed01-2015
KORISTEKAPSELIN
ASENT
AMINEN VANTEELLE
Renkaan venttiili on kohdistettava
koristekapselissa olevalle lovelle.
Tämä asento on välttämätön, jotta
koristekapselin asentaminen oikein
paikalleen teräsvanteelle onnistuu.
(Jos venttiili on kohdistettu huonosti
lovelle, pyörinnän estojärjestelmä
on kosketuksessa ruuvien kantoihin
ja voi vaurioitua, jos koristekapselia
pakotetaan väärään asentoon.)
-

V
armista kiinnityskynsien
esikiinnitys, viimeistä kiinnityskynttä
(venttiilin aukkoa vastapäätä)
lukuun ottamatta.
-

Painalla kädellä voimakkaasti
venttiiliä

vastapäätä olevaa hakaa
(viimeisen kiinnityskynnen kohdalla,
aina kiinnityksen suuntaisesti).
-

V
armista, että koristekapselin
ulkoreuna ei uppoudu tai laskeudu
vanteeseen.
●

Koristekapselin reunan
oikea
asento.
●

Koristekapselin reunan
väärä
asento.
6. Korjatun pyörän asentaminen
paikalleen
Pyörän paikalleen asentaminen tapahtuu
samoin kuin kohdassa 5. Älä unohda
laittaa takaisin paikoilleen pyörän
koristekapselia.
Kun olet vaihtanut pyörän,
jossa on rengaspaineen
tarkkailuanturi, katso lisätietoa
osan "Hallintalaitteet" otsikosta 3, luku
"Rengaspaineen tarkkailujärjestelmä". Lisätietoa rengastarroista saat
osan "Tunnistetiedot" otsikosta 9.
Varapyörää ei ole tarkoitettu
pitkien matkojen ajamiseen.
Anna CITROËN-verkoston tai
valtuutetun korjaamon tarkistaa
mahdollisimman pian pulttien kiristys
ja varapyörän ilmanpaine. Anna
CITROËN-verkoston tai valtuutetun
korjaamon myös mahdollisimman
pian korjata ja asentaa paikalleen
alkuperäinen pyörä.
PIKA-APU
8
Pyörän vaihtaminen

176
Berlingo-2-VP_fi_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_fi_Chap08_Aide-rapide_ed01-2015
Tarkista renkaan venttiilin
asento suhteessa
koristekapseliin.
Venttiilin väärä asento: takapuolella. Noudata koristekapselin
asennuksesta annettuja
menettelyohjeita, ettei
kiinnityskynsi pääse rikkoutumaan
ja koristekapselin reuna
vääristymään.
Vaarana koristekapselin reunan
vääristyminen venttiilin kohdalta
virheellisen asennustavan johdosta.
Venttiilin oikea asento: etupuolella.
Pyörän vaihtaminen

177
Berlingo-2-VP_fi_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_fi_Chap08_Aide-rapide_ed01-2015
IRROTETTAVA LUMISUOJA
(

SUOJUS )
Kohdemaasta riippuen, lumisuoja
asennetaan etupuskurin alaosaan. Sen
avulla vältetään lumen kasautuminen
jäähdyttimen tuulettimen tasolle.
Asennus Irrotus
- Aseta lumisuoja etupuskurissa
olevan keskitystapin
A kohdalle.
-

Kiinnitä lumisuoja painamalla
kaikkia neljää kulmissa olevaa
kiinnitintä

B.
Muista poistaa irrotettava
lumisuoja, kun ulkolämpötila on
yli 10

astetta (lumisateita ei enää
esiinny) tai jos hinaat autoa. -
Laita ruuvimeisseli jokaisen
kiinnittimen lähellä olevaan reikään.
-

T
ee vipuliike ja irrota vuorotellen
kaikki neljä kiinnitintä B.
PIKA-APU
8
Lumisuoja

178
Berlingo-2-VP_fi_Chap08_Aide-rapide_ed01-2015Berlingo-2-VP_fi_Chap08_Aide-rapide_ed01-2015
LUMIKETJUT
Talvioloissa lumiketjut parantavat
auton vetokykyä ja käyttäytymistä
jarrutettaessa.Lumiketjut saa asentaa
yksinomaan vetäviin pyöriin.
Niitä ei saa asentaa kapeampiin
"kiekko"-tyyppisiin varapyöriin. Ota huomioon ja noudata
kotimaassasi annettuja
lumiketjujen käytöstä ja
nopeusrajoituksista annettuja
määräyksiä. Asennusohjeet
F

Jos asennat ketjut matkan aikana,
pysäytä auto tasaiselle pinnalle,
tien reunaan.
F


Kiristä seisontajarru ja aseta
mahdollisesti kiilo

ja pyörien alle,
ettei auto pääse luistamaan.
F

Asenna ketjut valmistajan antamien
ohjeiden mukaisesti.
F


Lähde hitaasti liikkeelle ja aja jonkin
matkaa alle 50

km/h nopeudella.
F

Pysäytä auto ja tarkasta, että ketjut
ovat hyvin kiristyneet.
Suosittelemme lämpimästi, että
harjoittelet lumiketjujen asennusta
ennen matkalle lähtöä, tasaisella
ja kuivalla maalla.
Käytä yksinomaan autoosi asennetuille


rengastyypeille sopivia (suunniteltuja)
ketjuja:
Pyydä lumiketjuja koskevia lisätietoja
CITROËN-verkostosta tai valtuutetusta
korjaamosta. Alkuperäinen
rengaskoko Ketjun renkaan
maksimikoko
195/65
R159
mm
195/70
R15
205/65
R15
215/55
R16
215/50
R17Vältä ajamista lumettomalla tiellä,
etteivät auton renkaat ja tien pinta
pääse vahingoittumaan. Jos autossasi
on kevytmetallivanteet, tarkista, ettei
mikään ketjun osa tai kiinnitin pääse
koskettamaan vanteeseen.
Lumiketjut
