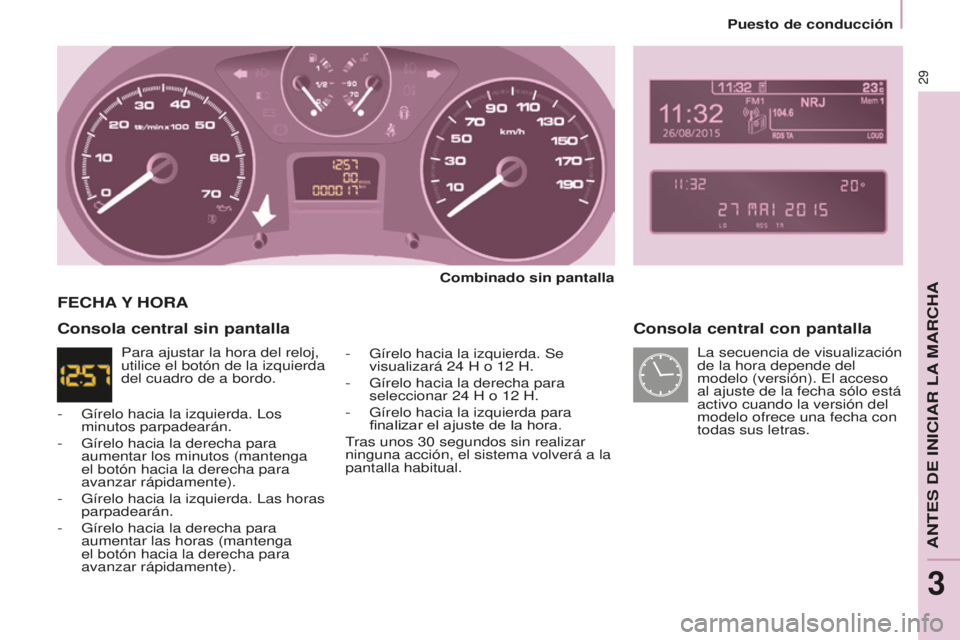

Puesto de conducción
Consola central con pantalla
Combinado sin pantalla
-
Gírelo hacia la izquierda. Se
visualizará 24 H o 12 H.
-
Gírelo hacia la derecha para
seleccionar 24 H o 12 H.
-
Gírelo hacia la izquierda para
finalizar el ajuste de la hora.
tras unos 30 segundos sin realizar
ninguna acción, el sistema volverá a la
pantalla habitual.
FECHA Y HORA
Consola central sin pantalla
la secuencia de visualización
de la hora depende del
modelo (versión).
el acceso
al ajuste de la fecha sólo está
activo cuando la versión del
modelo ofrece una fecha con
todas sus letras.
Para ajustar la hora del reloj,
utilice el botón de la izquierda
del cuadro de a bordo.
-
Gírelo hacia la izquierda. los
minutos parpadearán.
-
Gírelo hacia la derecha para
aumentar los minutos (mantenga
el botón hacia la derecha para
avanzar rápidamente).
-
Gírelo hacia la izquierda. las horas
parpadearán.
-
Gírelo hacia la derecha para
aumentar las horas (mantenga
el botón hacia la derecha para
avanzar rápidamente).
anteS de iniCiaR la MaRCHa
3

30
Berlingo-2-VP_es_Chap03_Pret-a-partir_ed01-2016
Puesto de conducciónPantalla C
Pulse la tecla MENÚ.
Seleccione con las flechas la
función PERSONALI
zACIÓN
CONFIGURACIÓN.
Pulse para validar la
selección. Seleccione con las flechas la
función

CONFIGURACIÓN
PANTALLA.
Pulse para validar la
selección.
Seleccione con las flechas
la función AJUSTE DE LA
FECHA Y LA HORA. Pulse para validar la
selección.
ajuste los parámetros,
uno a uno, validándolos con
la tecla

OK.
a continuación, seleccione la
pestaña OK en la pantalla y
luego valide.

31
Berlingo-2-VP_es_Chap03_Pret-a-partir_ed01-2016
Puesto de conducción

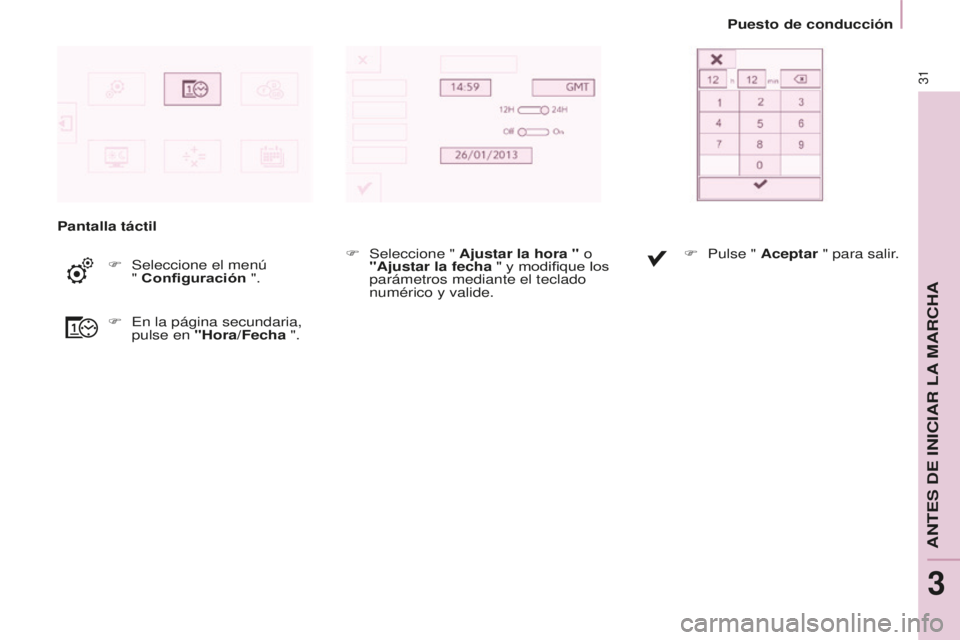

Pantalla táctil F
Seleccione el menú
"

Configuración ".
F


e
n la página secundaria,
pulse en

"Hora/Fecha ". F
Seleccione " Ajustar la hora

" o
"Ajustar la fecha " y modifique los
parámetros mediante el teclado
numérico y valide. F
Pulse " Aceptar

" para salir.
anteS de iniCiaR la MaRCHa
3

32
Berlingo-2-VP_es_Chap03_Pret-a-partir_ed01-2016
Puesto de conducción

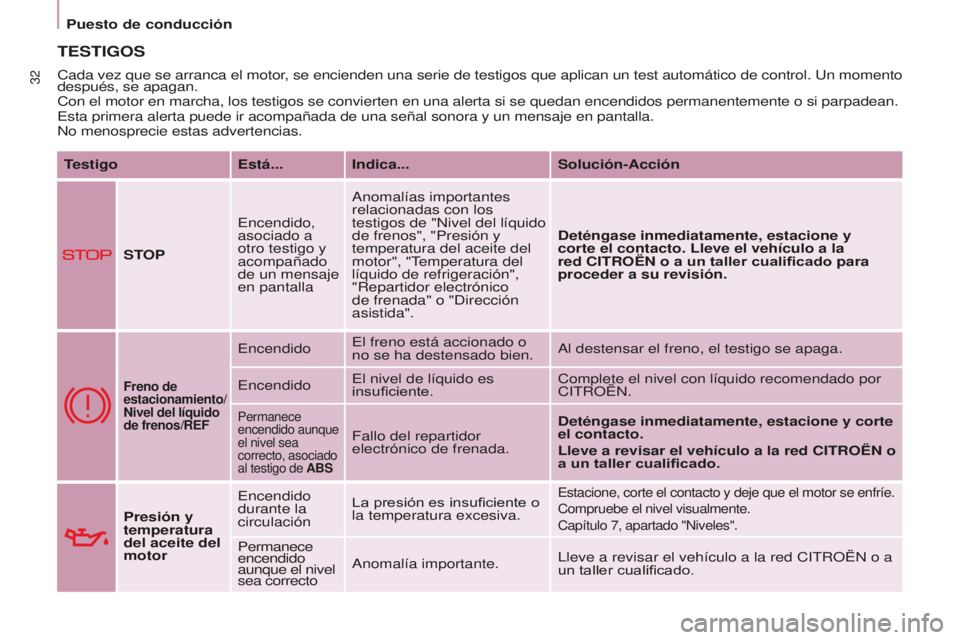

TESTIGOS
TestigoEstá... Indica... Solución-Acción
STOP
encendido,
asociado a
otro testigo y
acompañado
de un mensaje
en pantalla
anomalías importantes
relacionadas con los
testigos de "
nivel del líquido
de frenos", "Presión y
temperatura del aceite del
motor", "
temperatura del
líquido de refrigeración",
"Repartidor electrónico
de frenada" o "
dirección
asistida". Deténgase inmediatamente, estacione y
corte el contacto.

Lleve el vehículo a la
red CITROËN o a un taller cualificado para
proceder a su revisión.
Freno de
estacionamiento/
Nivel del líquido
de frenos/REF
encendidoel freno está accionado o
no se ha destensado bien.al destensar el freno, el testigo se apaga.
encendidoel nivel de líquido es
insuficiente. Complete el nivel con líquido recomendado por
CitROËn.
Permanece
encendido aunque
el nivel sea
correcto, asociado
al testigo de ABS
Fallo del repartidor
electrónico de frenada.Deténgase inmediatamente, estacione y corte
el contacto.
Lleve a revisar el vehículo a la red CITROËN o
a un taller cualificado.
Presión y
temperatura
del aceite del
motor
encendido
durante la
circulación La presión es insuficiente o
la temperatura excesiva.estacione, corte el contacto y deje que el motor se enfríe.
Compruebe el nivel visualmente.
Capítulo 7, apartado "
niveles".
Permanece
encendido
aunque el nivel
sea correcto
anomalía importante.lleve a revisar el vehículo a la red CitROËn o a
un taller cualificado.
Cada vez que se arranca el motor
, se encienden una serie de testigos que aplican un test automático d\
e control.
un momento

después, se apagan.
Con el motor en marcha, los testigos se convierten en una alerta si se q\
uedan encendidos permanentemente o si parpadean.
esta primera alerta puede ir acompañada de una señal sonora y un me\
nsaje en pantalla.no menosprecie estas advertencias.

33
Berlingo-2-VP_es_Chap03_Pret-a-partir_ed01-2016
Puesto de conducción
TestigoEstá... Indica... Solución-Acción
Temperatura
y nivel del
líquido de
refrigeración
encendido,
con la aguja
en la zona rojaaumento anómalo de la
temperatura.estacione, corte el contacto y deje que se enfríe
el motor

. Compruebe el nivel visualmente.
intermitenteBajada de nivel del líquido
de refrigeración. Capítulo 7, apartado "niveles".
Consulte en la red C
itROËn o en un taller
cualificado.
Service
encendido
temporalmenteanomalías menores o
alertas. Consulte el diario de las alertas en la pantalla.
Si su vehículo va equipado con ordenador de
a bordo o pantalla: ver capítulo 4, apartado
"Mandos en el volante".
Consulte en la red C
itROËn o en un taller
cualificado.
Permanece
encendidoanomalías importantes.
Cinturón de


seguridad
desabrochado
encendido
y luego
intermitenteel conductor y/o el
acompañante no se han
abrochado el cinturón de
seguridad.
tire de la correa e inserte la hebilla en el cierre.
acompañado de
una señal sonora y
luego permanece

encendidoel vehículo circula y el
conductor y/o el acompañante
no se han abrochado el

cinturón de seguridad. Compruebe que el cinturón está bien abrochado
tirando de la correa.
Capítulo 5, apartado "Cinturones de seguridad".
ECO Fijo
el Stop & Start ha puesto
el motor en modo StOP
debido a la parada del
vehículo (en un semáforo,
embotellamiento...). Cuando el conductor desea reanudar la marcha,
el testigo se apaga y el motor vuelve a arrancar
automáticamente en modo S
t

a
Rt.
intermitente
durante unos
segundos y
luego apagado
el modo StOP no
está disponible
momentáneamente
o
el modo S
t

a
Rt se ha
activado automáticamente. Capítulo 3, apartado "Stop & Start".
anteS de iniCiaR la MaRCHa
3

34
Berlingo-2-VP_es_Chap03_Pret-a-partir_ed01-2016
Puesto de conducción
Testigo Está... Indica... Solución-Acción
Airbag
frontal/
lateral
intermitente
o permanece
encendido Fallo de un airbag.lleve enseguida el vehículo a la red CitROËn o
a un taller cualificado para proceder a la revisión
del sistema.
Capítulo 5, apartado "
airbags".
Neutralización


del airbag
frontal del
acompañante
encendido Se ha neutralizado
voluntariamente este airbag
por haber instalado una
silla

infantil de espaldas al
sentido de la marcha. Capítulo 5, apartado "
airbags" o "niños a bordo".
Reserva de
carburante
encendido,
con la aguja
del indicador
en la zona rojala primera vez que
se enciende, quedan
aproximadamente 8
litros
de carburante, según el
estilo de conducción y la
motorización. Reposte carburante para evitar quedar inmovilizado.
el testigo vuelve a encenderse cada vez que se


pone el contacto, hasta que se reposte una cantidad
de carburante suficiente.
Capacidad del depósito: aproximadamente 60
litros.
nunca circule hasta agotar la reserva, ya que


podrían dañarse los sistemas anticontaminación y
de inyección.
intermitente Corte de la alimentación
tras un choque importante. Restablezca la alimentación.
Capítulo 7, apartado "Carburante".
Sistema
anticontaminación
EOBDintermitente
o permanece
encendido Fallo del sistema.existe riesgo de deterioro del catalizador
. lleve
a revisar el vehículo a la red CitROËn o a un
taller cualificado.
Carga de la
batería
encendidoanomalía en el circuito de
carga. Compruebe los terminales de la batería, etc.
Capítulo 8, apartado "Batería".
intermitente
Puesta en vigilancia de las
funciones activas (modo
economía). Capítulo 8, apartado "Batería".
Permanece
encendido, aun
habiendo efectuado
las comprobacionesFallo de encendido o de
inyección.lleve a revisar el vehículo a la red CitROËn o a
un taller cualificado.

+
ABS
35
Berlingo-2-VP_es_Chap03_Pret-a-partir_ed01-2016
Puesto de conducción
Testigo Está...Indica...Solución-Acción
Dirección
asistida
encendido Fallo de
funcionamiento.el vehículo conserva una dirección clásica sin asistencia.
llévelo a revisar a la red CitROËn o a un taller


cualificado.
Detección de
aperturaencendido,
acompañado de un
mensaje en pantallaalguna puerta no
está bien cerrada. Compruebe que todas las puertas y el maletero
estén bien cerrados.
ABS Permanece
encendido Fallo del sistema
antibloqueo de las
ruedas.
el vehículo conserva una frenada clásica.
Consulte en la red CitROËn o en un taller
cualificado.
ESC
intermitenteactivación de la
regulación del aSR o
del eSC.
el sistema optimiza la motricidad y permite
mejorar la estabilid

ad direccional del vehículo.
Capítulo 5, apartado "Seguridad en conducción".
Permanece
encendido
Fallo de funcionamiento.
Por ejemplo,
neumáticos desinflados.P. ej.: Controle la presión de los neumáticos.lleve a revisar el vehículo a la red CitROËn o a un taller
cualificado
(Sensor de velocidad de rueda, bloque hidráulico...).
Subinflado
encendidola presión es
insuficiente en una o
varias ruedas. Controle la presión de los neumáticos lo antes

posible.
este control debe realizarse preferentemente en frío.
intermitente y luego
encendido fijo,
acompañado del
testigo de
Servicio y,
según equipamiento,
de la indicación de
un mensajeel sistema de
vigilancia de la
presión de los
neumáticos presenta
un fallo o una de
las ruedas no tiene
sensor
.La detección de subinflado no está asegurada.
lleve a revisar el sistema a la red CitROËn o a
un taller cualificado.
Filtro de
partículas
encendido
Fallo de funcionamiento
del filtro de partículas
(nivel de aditivo gasoil,
riesgo de saturación...).lleve a revisar el sistema a la red CitROËn o a
un taller cualificado.
Capítulo 7, apartado "
niveles".
anteS de iniCiaR la MaRCHa
3

36
Berlingo-2-VP_es_Chap03_Pret-a-partir_ed01-2016
Puesto de conducción

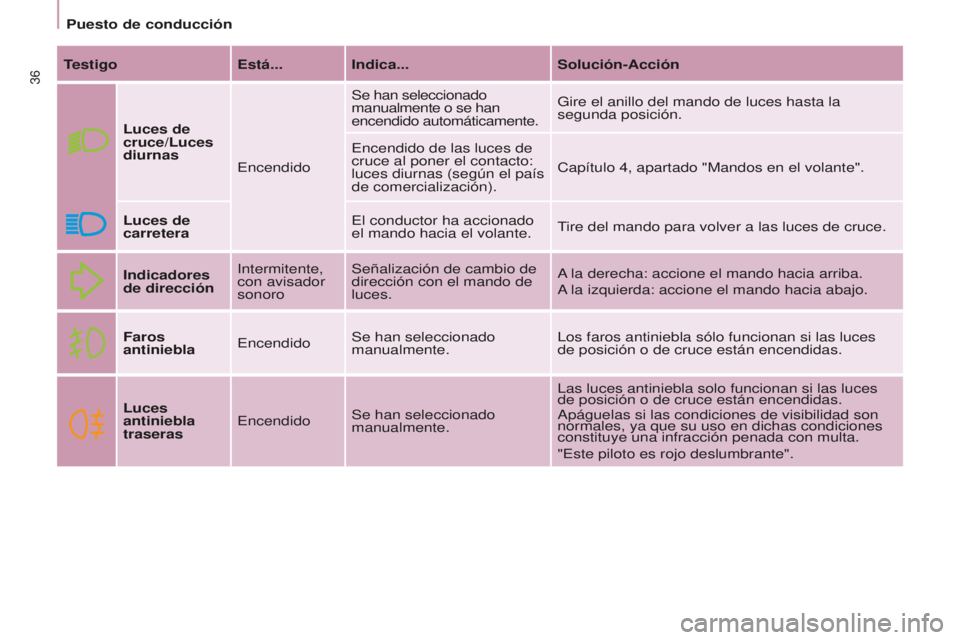

Testigo Está... Indica... Solución-Acción
Luces de
cruce/Luces
diurnas
encendido Se han seleccionado


manualmente o se han
encendido automáticamente. Gire el anillo del mando de luces hasta la
segunda posición.
encendido de las luces de
cruce al poner el contacto:
luces diurnas (según el país
de comercialización). Capítulo 4, apartado "Mandos en el volante".
Luces de
carretera
el conductor ha accionado
el mando hacia el volante.tire del mando para volver a las luces de cruce.
Indicadores
de dirección
intermitente,
con avisador
sonoro Señalización de cambio de
dirección con el mando de
luces.a la derecha: accione el mando hacia arriba.
a la izquierda: accione el mando hacia abajo.
Faros
antiniebla
encendido Se han seleccionado
manualmente.los faros antiniebla sólo funcionan si las luces
de posición o de cruce están encendidas.
Luces
antiniebla
traseras
encendido Se han seleccionado
manualmente.
las luces antiniebla solo funcionan si las luces
de posición o de cruce están encendidas.
apáguelas si las condiciones de visibilid

ad son
normales, ya que su uso en dichas condiciones
constituye una infracción penada con multa.
"
este piloto es rojo deslumbrante".

37
Berlingo-2-VP_es_Chap03_Pret-a-partir_ed01-2016
Puesto de conducción
Testigo en la pantalla Está... Indica... Solución-Acción
Regulador de
velocidad
encendidoel regulador está
seleccionado.la selección se realiza manualmente.
Capítulo 4, apartado "Mandos en el volante".
Limitador de
velocidad
encendidoel limitador está
seleccionado.la selección se realiza manualmente.
Capítulo 4, apartado "Mandos en el volante".
Indicador de
cambio de
marcha
encendido Recomendación que
no tiene en cuenta la
configuración de la vía ni la
densidad del tráfico.
Para reducir el consumo de carburante, introduzca la
marcha más adecuada en la caja de velocidades manual.
el conductor es responsable de seguir o no esta


indicación.
Precalentamiento
diéselencendido
las condiciones
meteorológicas
hacen necesario un
precalentamiento.espere a que se apague el testigo para accionar
el arranque.
Presencia
de agua en
el filtro de
gasoil
encendido,
acompañado
de un mensaje
en la pantalla Hay agua en el filtro de
gasoil.lleve enseguida el vehículo a la red CitROËn o a un
taller cualificado para proceder a la purga del filtro.
Capítulo 7, apartado "Controles".
Según destino.
Llave de
mantenimientoencendidadebe realizarse
próximamente el
mantenimiento. Consulte la lista de revisiones en la guía de
mantenimiento y de garantías.
efectúe la visita de mantenimiento en la red
CITROËN o en un taller cualificado.
Hora
intermitenteajuste de la hora.utilice el botón situado en el lado izquierdo del
cuadro de a bordo.
Capítulo 3, apartado "Puesto de conducción".
anteS de iniCiaR la MaRCHa
3

+
38
Berlingo-2-VP_es_Chap03_Pret-a-partir_ed01-2016
Puesto de conducción

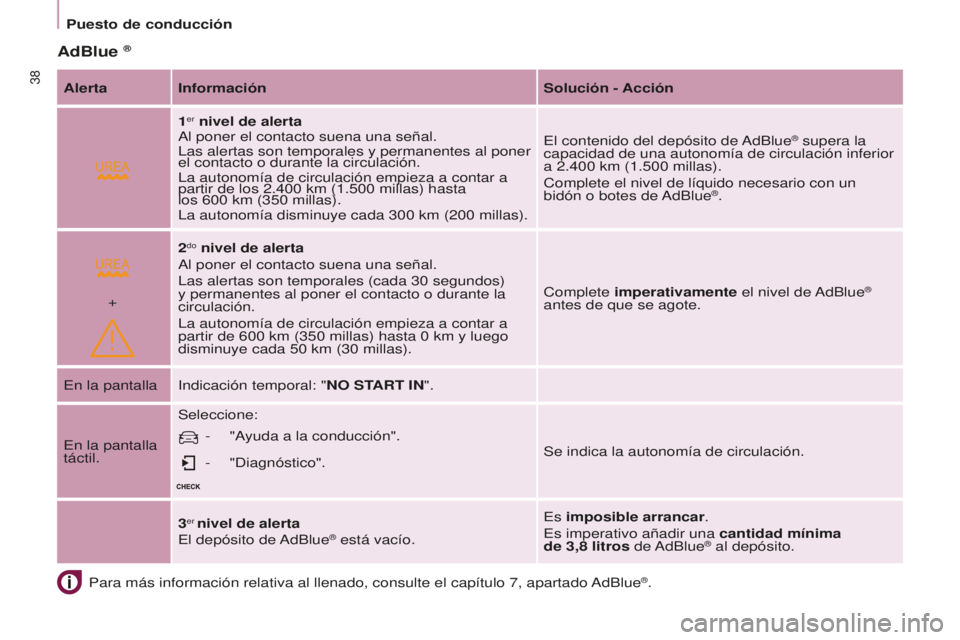

AdBlue ®
Para más información relativa al llenado, consulte el capítulo \
7, apartado adBlue®.
Alerta Información
Solución - Acción
1
er nivel de alertaal poner el contacto suena una señal.las alertas son temporales
y permanentes al poner
el contacto o durante la circulación.
la autonomía de circulación empieza a contar a
partir de los 2.400 km (1.500 milla

s) hasta
los 600
km (350 milla

s).
la autonomía disminuye cada 300 km (200 milla

s).
el contenido del depósito de adBlue® supera la
capacidad de una autonomía de circulación inferior
a 2.400
km (1.500 milla

s).
Complete el nivel de líquido necesario con un
bidón o botes de
adBlue®.
2
do nivel de alerta
al poner el contacto suena una señal.
las alertas son temporales (cada 30 segundos)
y permanentes al poner el contacto o durante la
circulación.
la autonomía de circulación empieza a contar a
partir de 600 km (350 milla

s) hasta 0
km y luego
disminuye cada 50 km (30 milla

s).Complete imperativamente el nivel de
adBlue®
antes de que se agote.
en la pantallaindicación temporal: "

NO START IN".
en la pantalla
táctil. Seleccione:
- "ayuda a la conducción".
-
"diagnóstico". Se indica la autonomía de circulación.
3
er nivel de alerta
el depósito de adBlue® está vacío.
es
imposible arrancar.es imperativo añadir una
cantidad mínima
de 3,8 litros de adBlue® al depósito.
