CITROEN BERLINGO MULTISPACE 2017 Manuales de Empleo (in Spanish)

89
Berlingo2VP_es_Chap04_Ergonomie_ed02-2016
Asientos
Berlingo2VP_es_Chap04_Ergonomie_ed02-2016

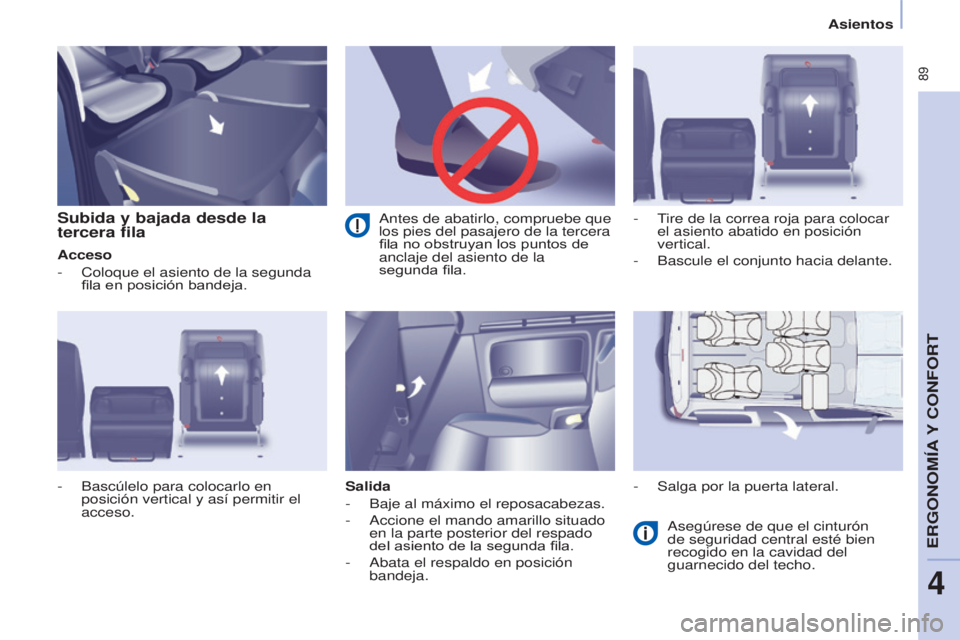

Subida y bajada desde la
tercera fila
Acceso
-
Coloque el asiento de la segunda
fila en posición bandeja.
Salida
-


Baje al máximo el reposacabezas.
-


Accione el mando amarillo
situado
en la parte posterior del respado
del asiento de la segunda fila.
-

Abata el respaldo en posición
bandeja. Asegúrese de que el cinturón
de seguridad central esté bien
recogido en la cavidad del
guarnecido del techo.
-


Bascúlelo para colocarlo en
posición vertical y así permitir el
acceso. -


T
ire de la correa roja para colocar
el asiento abatido en posición
vertical.
- Bascule el conjunto hacia delante.
-

Salga por la puerta lateral.
Antes de abatirlo, compruebe que
los pies del pasajero de la tercera
fila no obstruyan los puntos de
anclaje del asiento de la


segunda fila.
ERGONOM

90
Berlingo2VP_es_Chap04_Ergonomie_ed02-2016
Asientos
Berlingo2VP_es_Chap04_Ergonomie_ed02-2016
Desmontaje del asiento
-
Si es necesario, avance los
asientos delanteros.
-


Baje el reposacabezas.
-


Coloque el asiento en posición
abatida vertical.
-


Bascule el conjunto hacia delante y
levántelo. Montaje del asiento
La etiqueta del asiento indica el
emplazamiento en el que debe
colocarse.
-


Coloque los ganchos de las patas
delanteras entre las dos barras.
-


V
uelque el asiento hacia atrás para
fijar los puntos de anclaje traseros.
-

Accione el mando para colocar el
respaldo en la posición inicial.
-


Suba el reposacabezas. Compruebe que ningún objeto
o los pies de un pasajero
sentado detrás obstruyan los
puntos de anclaje impidiendo
que el conjunto se bloquee
correctamente.
Manipulación de los asientos de la segunda fila

91
Berlingo2VP_es_Chap04_Ergonomie_ed02-2016
Asientos
Berlingo2VP_es_Chap04_Ergonomie_ed02-2016

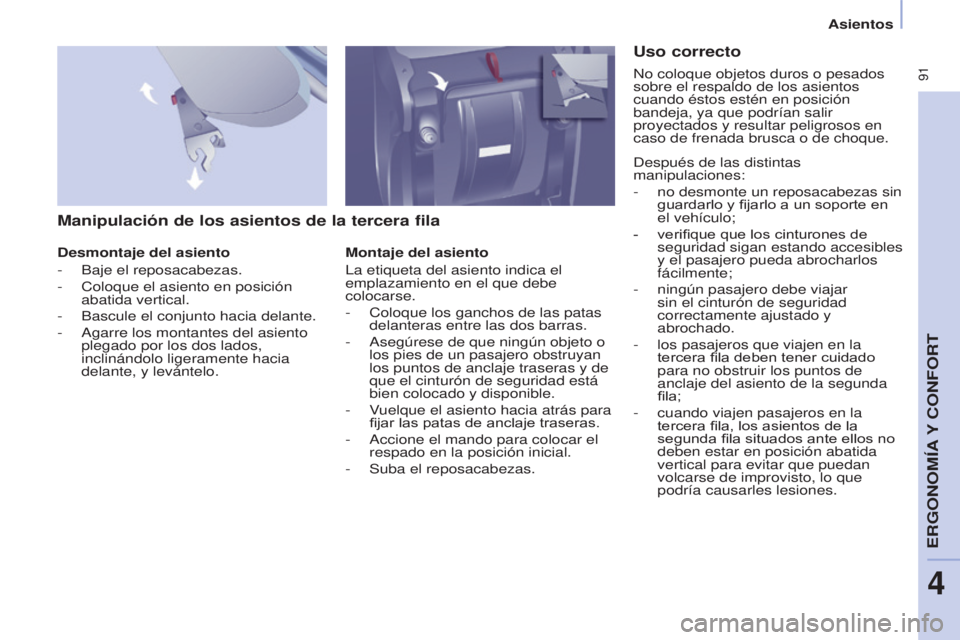

Manipulación de los asientos de la tercera fila
Desmontaje del asiento
-
Baje el reposacabezas.
-


Coloque el asiento en posición
abatida vertical.
-


Bascule el conjunto hacia delante.
-


Agarre los montantes del asiento
plegado por los dos lados,
inclinándolo ligeramente hacia
delante, y levántelo. Montaje del asiento
La etiqueta del asiento indica el
emplazamiento en el que debe
colocarse.
-


Coloque los ganchos de las patas
delanteras entre las dos barras.
-


Asegúrese de que ningún objeto o
los pies de un pasajero obstruyan
los puntos de anclaje traseras y de
que el cinturón de seguridad está
bien colocado y disponible.
-


V
uelque el asiento hacia atrás para
fijar las patas de anclaje traseras.
-

Accione el mando para colocar el
respado en la posición inicial.
-


Suba el reposacabezas.
Uso correcto
Después de las distintas
manipulaciones:
-
no desmonte un reposacabezas sin
guardarlo y fijarlo a un soporte en
el vehículo;
-


verifique que los cinturones de
seguridad sigan estando accesibles
y el pasajero pueda abrocharlos
fácilmente;
-


ningún pasajero debe viajar
sin el cinturón de seguridad
correctamente ajustado y
abrochado.
-


los pasajeros que viajen en la
tercera fila deben tener cuidado
para no obstruir los puntos de
anclaje del asiento de la segunda
fila;
-


cuando viajen pasajeros en la
tercera fila, los asientos de la
segunda fila situados ante ellos no
deben estar en posición abatida
vertical para evitar que puedan
volcarse de improvisto, lo que
podría causarles lesiones.
No coloque objetos duros o pesados
sobre el respaldo de los asientos
cuando éstos estén en posición
bandeja, ya que podrían salir
proyectados y resultar peligrosos en
caso de frenada brusca o de choque.
ERGONOM

92
Berlingo2VP_es_Chap04_Ergonomie_ed02-2016
Asientos
Berlingo2VP_es_Chap04_Ergonomie_ed02-2016

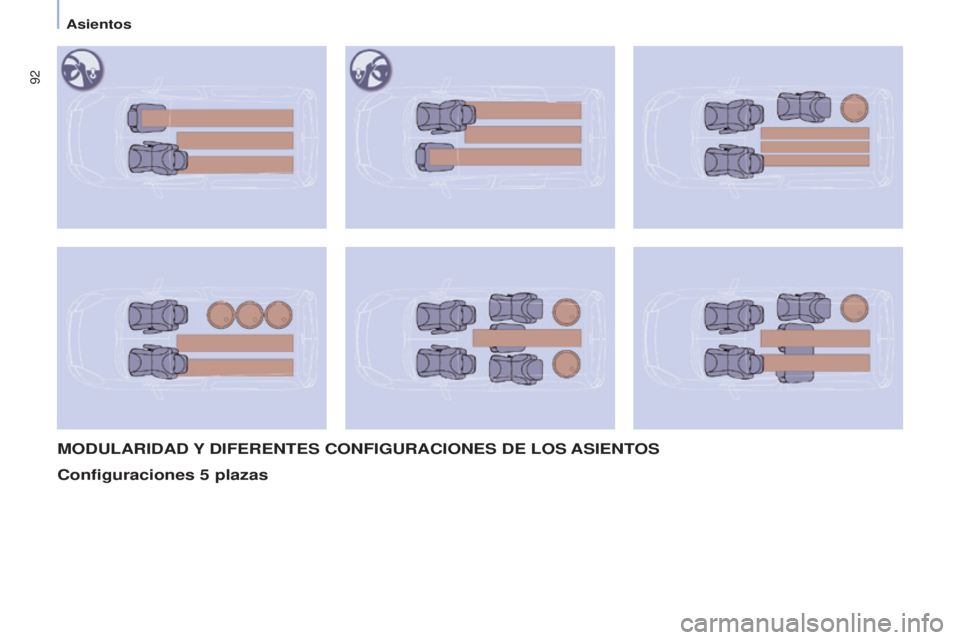

MODULARIDAD Y DIFERENTES CONFIGURACIONES DE LOS ASIENT OS
Configuraciones 5

plazas

93
Berlingo2VP_es_Chap04_Ergonomie_ed02-2016
Asientos
Berlingo2VP_es_Chap04_Ergonomie_ed02-2016
Configuraciones 7 plazas
Las diferentes
manipulaciones deben
efectuarse con el vehículo
parado.
ERGONOM

94
Berlingo2VP_es_Chap04_Ergonomie_ed02-2016Berlingo2VP_es_Chap04_Ergonomie_ed02-2016
ACONDICIONAMIENTO DE LAS
PLA
z AS DELANTERAS
1. Guantera inferior
Puede tener o no tapa.
Portaobjetos superior
Está situado en el salpicadero, detrás
del volante.
Una ranura facilita levantar la tapa
para abrirla. Guíela hasta su posición
de reposo.
Para cerrar el compartimento, guíe
la tapa y presione ligeramente en el
centro.
Cualquier líquido que pueda
derramarse presenta riesgo de
cortocircuito eléctrico y contituye, por
tanto, un incendio potencial.
3. Compartimento lateral
4. Gancho portabolsos
Cuelgue únicamente bolsos flexibles y
no demasiado pesados.
2. Compartimento y
portabotellas (1,5 L)
Vida a bordo

95
Berlingo2VP_es_Chap04_Ergonomie_ed02-2016
Vida a bordo
Berlingo2VP_es_Chap04_Ergonomie_ed02-2016

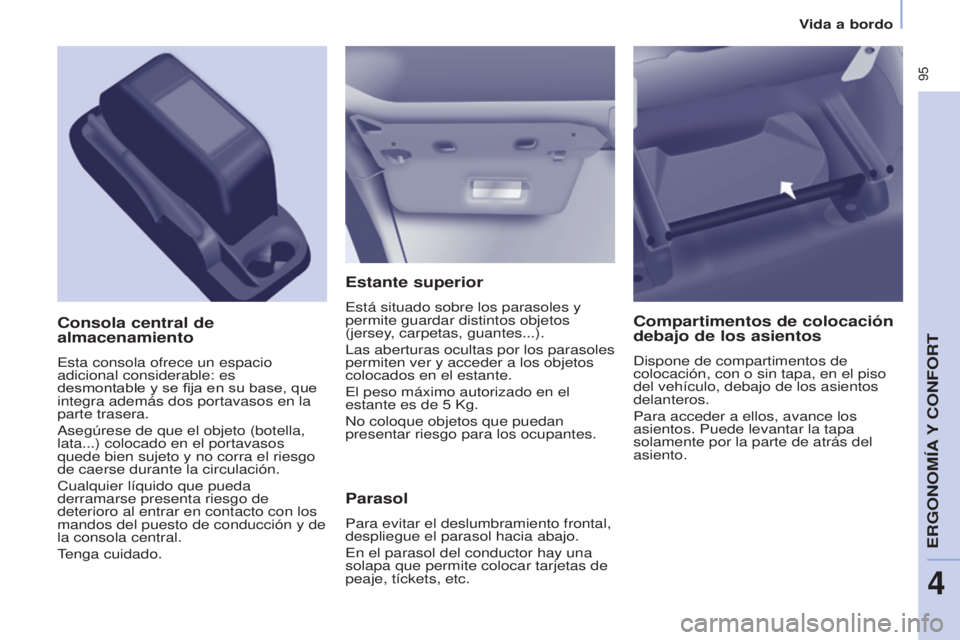

Estante superior
Está situado sobre los parasoles y
permite guardar distintos objetos
(jersey, carpetas, guantes...).
Las aberturas ocultas por los parasoles
permiten ver y acceder a los objetos
colocados en el estante.
El peso máximo autorizado en el
estante es de 5 Kg.
No coloque objetos que puedan
presentar riesgo para los ocupantes.
Consola central de
almacenamiento
Esta consola ofrece un espacio
adicional considerable: es
desmontable y se fija en su base, que
integra además dos portavasos en la
parte trasera.
Asegúrese de que el objeto (botella,
lata...) colocado en el portavasos
quede bien sujeto y no corra el riesgo
de caerse durante la circulación.
Cualquier líquido que pueda
derramarse presenta riesgo de
deterioro al entrar en contacto con los
mandos del puesto de conducción y de
la consola central.
Tenga cuidado.
Parasol
Para evitar el deslumbramiento frontal,
despliegue el parasol hacia abajo.
En el parasol del conductor hay una
solapa que permite colocar tarjetas de
peaje, tíckets, etc.
Compartimentos de colocación
debajo de los asientos
Dispone de compartimentos de
colocación, con o sin tapa, en el piso
del vehículo, debajo de los asientos
delanteros.
Para acceder a ellos, avance los
asientos. Puede levantar la tapa
solamente por la parte de atrás del
asiento.
ERGONOM

96
Berlingo2VP_es_Chap04_Ergonomie_ed02-2016Berlingo2VP_es_Chap04_Ergonomie_ed02-2016
ACONDICIONAMIENTO DE LOS
ASIENT
OS
Compartimentos en el suelo
Dispone de dos compartimentos
situados a los pies de los pasajeros
traseros.
Para abrirlos, introduzca los dedos en
la ranura y levante la tapa.
Bandejas de tipo avión
Para desplegarla, tire de ella hacia
arriba y abátala.
Como medida de seguridad, la bandeja
ha sido diseñada para soltarse si se ve
sometida a una fuerte presión.
Para volver a colocarla, ponga la
bandeja en vertical y enganche ambos
lados presionando ligeramente.
No coloque objetos duros o
pesados en la bandeja. Podrían salir
proyectados y resultar peligrosos en
caso de frenada brusca o de choque.
Dispone de un gancho portabolsos en
el lateral de cada bandeja.
Estores laterales
Puede disponer de estores laterales en
las puertas laterales correderas.
Tire del estor lateral por la lengüeta
para desplegarlo.
Para evitar dañar el estor al abrir la
puerta, compruebe que la lengüeta
esté bien enganchada.
Acompañe siempre el movimiento
del estor lentamente con la
lengüeta, tanto al subrilo como al
bajarlo.
Vida a bordo

97
Berlingo2VP_es_Chap04_Ergonomie_ed02-2016
Vida a bordo
Berlingo2VP_es_Chap04_Ergonomie_ed02-2016
TECHO MODUTOP
El techo es multifunción y puede
utilizarse como prolongación del
estante superior. Está formado por los
siguientes elementos:
Compartimentos
A ambos lados del techo hay unos
compartimentos a su disposición. El
peso máximo autorizado es de 6 kg.
El fondo translúcido ayuda a localizar
los objetos guardados en el interior.
No guarde objetos que puedan
suponer un riesgo para los ocupantes.
Luz de techo
Su funcionamiento es el mismo que el
de la luz de techo delantera.
Consulte el capítulo 4, apartado
"Vida a bordo", punto "Luces de
techo".
ERGONOM

98
Berlingo2VP_es_Chap04_Ergonomie_ed02-2016Berlingo2VP_es_Chap04_Ergonomie_ed02-2016

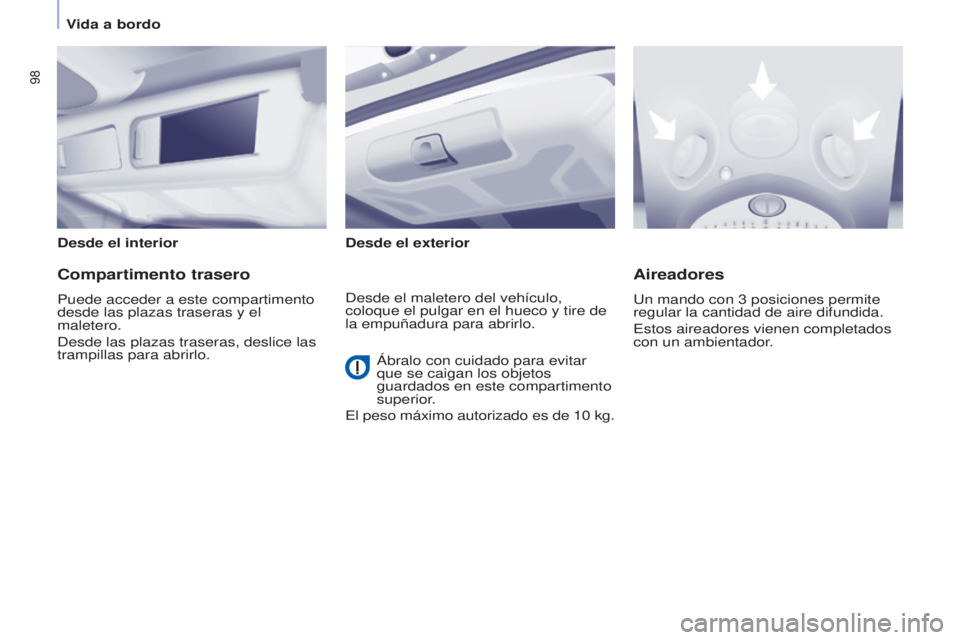

Desde el interiorDesde el exterior
Compartimento trasero
Puede acceder a este compartimento
desde las plazas traseras y el
maletero.
Desde las plazas traseras, deslice las
trampillas para abrirlo.
Aireadores
Un mando con 3 posiciones permite
regular la cantidad de aire difundida.
Estos aireadores vienen completados
con un ambientador
.
Desde el maletero del vehículo,
coloque el pulgar en el hueco y tire de
la empuñadura para abrirlo.
Ábralo con cuidado para evitar
que se caigan los objetos
guardados en este compartimento
superior

.
El peso máximo autorizado es de 10

kg.
Vida a bordo
