CITROEN BERLINGO VAN 2019 Manual do condutor (in Portuguese)

9

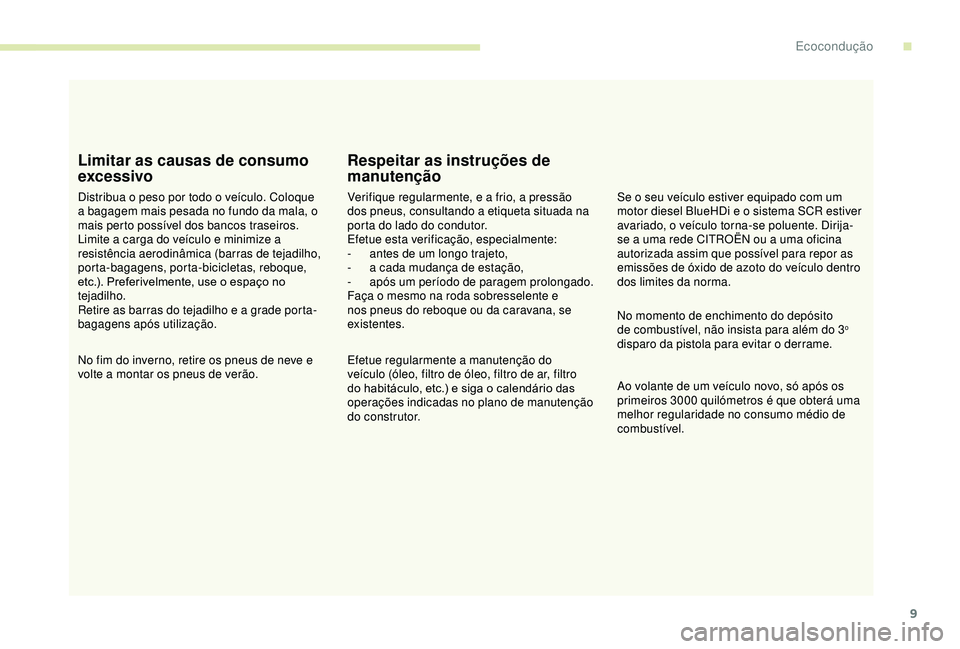

Limitar as causas de consumo
excessivo
Distribua o peso por todo o veículo. Coloque
a bagagem mais pesada no fundo da mala, o
mais perto possível dos bancos traseiros.
Limite a carga do veículo e minimize a
resistência aerodinâmica (barras de tejadilho,
porta-bagagens, porta-bicicletas, reboque,
etc.). Preferivelmente, use o espaço no
tejadilho.
Retire as barras do tejadilho e a grade porta-
bagagens após utilização.
No fim do inverno, retire os pneus de neve e
volte a montar os pneus de verão.
Respeitar as instruções de
manutenção
Verifique regularmente, e a frio, a pressão
dos pneus, consultando a etiqueta situada na
porta do lado do condutor.
Efetue esta verificação, especialmente:
-
a
ntes de um longo trajeto,
-

a c
ada mudança de estação,
-

a
pós um período de paragem prolongado.
Faça o mesmo na roda sobresselente e
nos pneus do reboque ou da caravana, se
existentes.
Efetue regularmente a manutenção do
veículo (óleo, filtro de óleo, filtro de ar, filtro
do habitáculo, etc.) e siga o calendário das
operações indicadas no plano de manutenção
d o c o n s t r u t o r. No momento de enchimento do depósito
de combustível, não insista para além do 3
o
disparo da pistola para evitar o derrame.
Ao volante de um veículo novo, só após os
primeiros 3000

quilómetros é que obterá uma
melhor regularidade no consumo médio de
combustível. Se o seu veículo estiver equipado com um
motor diesel BlueHDi e o sistema SCR estiver
avariado, o veículo torna-se poluente. Dirija-
se a uma rede CITROËN ou a uma oficina
autorizada assim que possível para repor as
emissões de óxido de azoto do veículo dentro
dos limites da norma.
.
.
Ecoconduçãosommaire

10

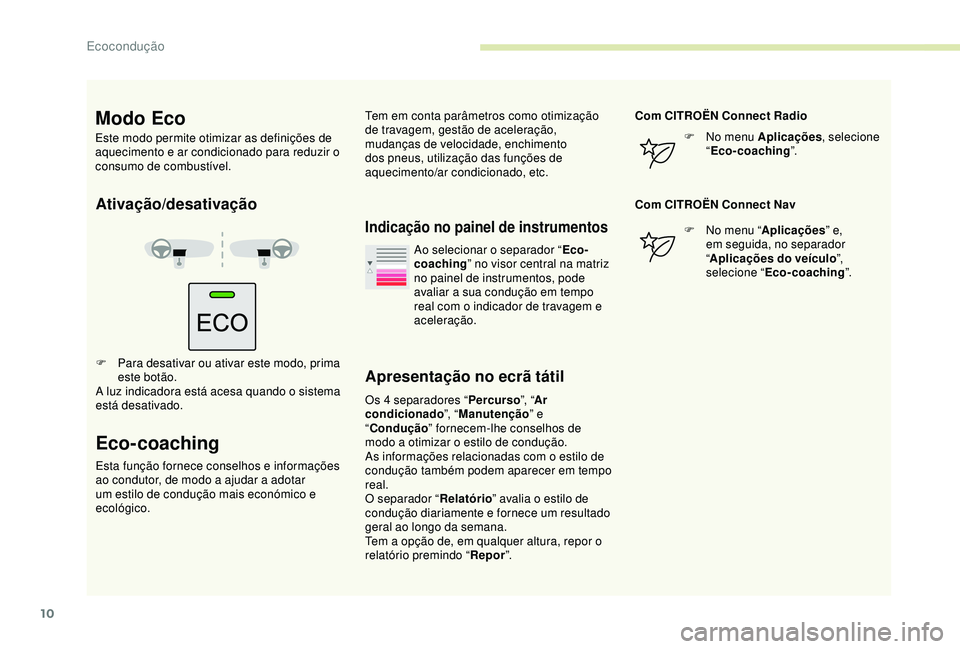

Ativação/desativação
F Para desativar ou ativar este modo, prima este botão.
A luz indicadora está acesa quando o sistema
está desativado.
Eco-coaching
Esta função fornece conselhos e informações
ao condutor, de modo a ajudar a adotar
um estilo de condução mais económico e
ecológico.
Indicação no painel de instrumentos
Apresentação no ecrã tátil
Os 4 separadores “ Percurso”, “Ar
condicionado ”, “Manutenção ” e
“ Condução ” fornecem-lhe conselhos de
modo a otimizar o estilo de condução.
As informações relacionadas com o estilo de
condução também podem aparecer em tempo
real.
O separador “ Relatório” avalia o estilo de
condução diariamente e fornece um resultado
geral ao longo da semana.
Tem a opção de, em qualquer altura, repor o
relatório premindo “ Repor”. Com CITROËN Connect Radio
F
N
o menu Aplicações
, selecione
“ Eco-coaching ”.
Com CITROËN Connect Nav F
N
o menu “
Aplicações ” e,
em seguida, no separador
“ Aplicações do veículo ”,
selecione “ Eco-coaching ”.
Ao selecionar o separador “
Eco-
coaching ” no visor central na matriz
no painel de instrumentos, pode
avaliar a sua condução em tempo
real com o indicador de travagem e
aceleração.
Modo Eco
Este modo permite otimizar as definições de
aquecimento e ar condicionado para reduzir o
consumo de combustível. Tem em conta parâmetros como otimização
de travagem, gestão de aceleração,
mudanças de velocidade, enchimento
dos pneus, utilização das funções de
aquecimento/ar condicionado, etc.
Ecocondução

11

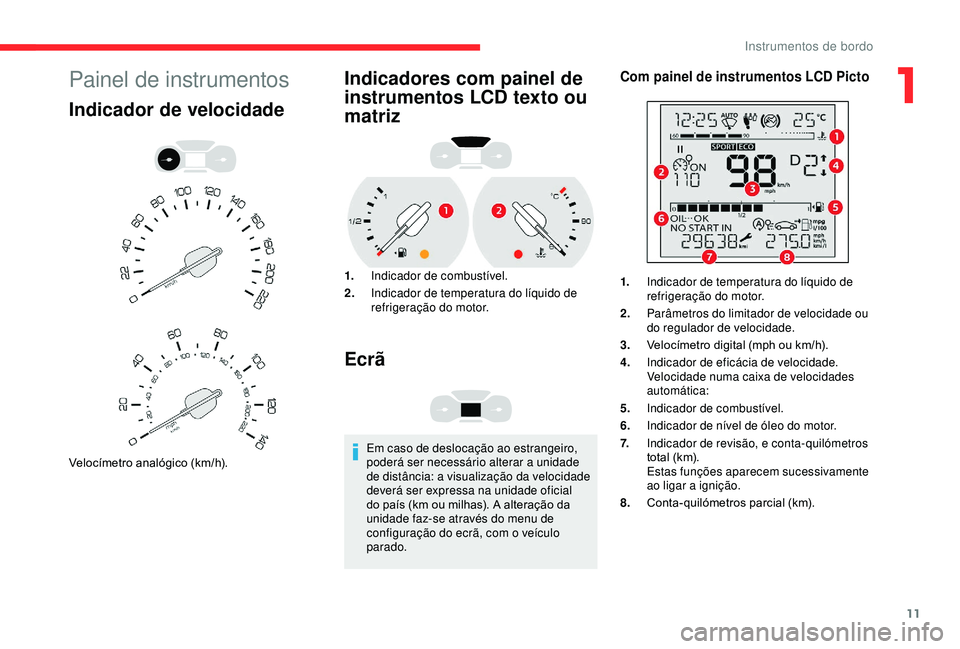

Painel de instrumentos
Indicador de velocidade
Velocímetro analógico (km/h).
Indicadores com painel de
instrumentos LCD texto ou
matriz
1.Indicador de combustível.
2. Indicador de temperatura do líquido de
refrigeração do motor.
Ecrã
Em caso de deslocação ao estrangeiro,
poderá ser necessário alterar a unidade
de distância: a visualização da velocidade
deverá ser expressa na unidade oficial
do país (km ou milhas). A alteração da
unidade faz-se através do menu de
configuração do ecrã, com o veículo
parado.
Com painel de instrumentos LCD Picto
1.Indicador de temperatura do líquido de
refrigeração do motor.
2. Parâmetros do limitador de velocidade ou
do regulador de velocidade.
3. Velocímetro digital (mph ou km/h).
4. Indicador de eficácia de velocidade.
Velocidade numa caixa de velocidades
automática:
5. Indicador de combustível.
6. Indicador de nível de óleo do motor.
7. Indicador de revisão, e conta-quilómetros
total (km).
Estas funções aparecem sucessivamente
ao ligar a ignição.
8. Conta-quilómetros parcial (km).
1
Instrumentos de bordo

12

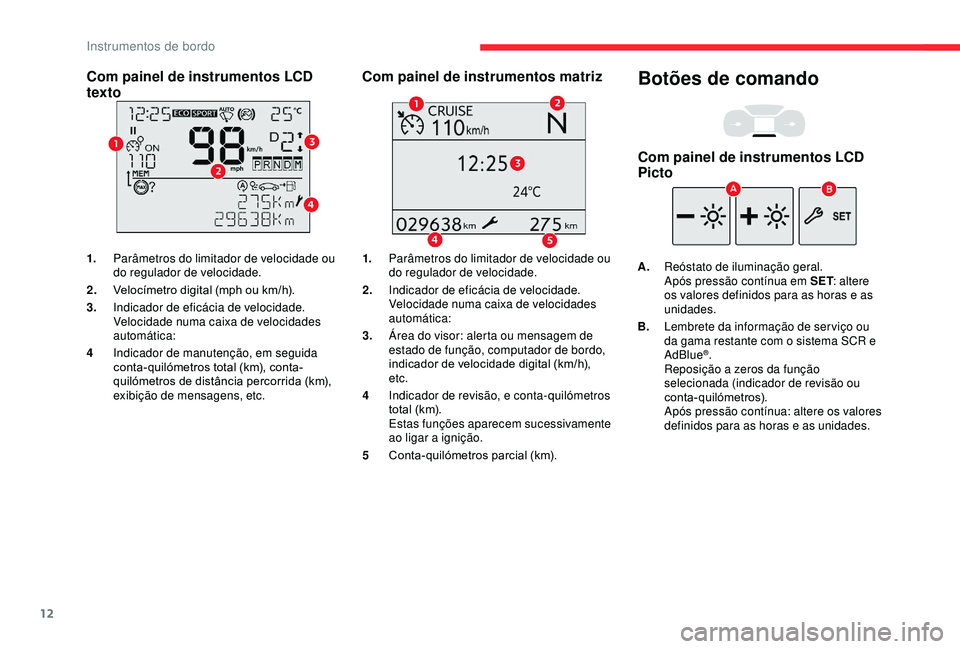

Com painel de instrumentos LCD
texto
1.Parâmetros do limitador de velocidade ou
do regulador de velocidade.
2. Velocímetro digital (mph ou km/h).
3. Indicador de eficácia de velocidade.
Velocidade numa caixa de velocidades
automática:
4 Indicador de manutenção, em seguida
conta-quilómetros total (km), conta-
quilómetros de distância percorrida (km),
exibição de mensagens, etc.
Com painel de instrumentos matriz
1.Parâmetros do limitador de velocidade ou
do regulador de velocidade.
2. Indicador de eficácia de velocidade.
Velocidade numa caixa de velocidades
automática:
3. Área do visor: alerta ou mensagem de
estado de função, computador de bordo,
indicador de velocidade digital (km/h),
etc.
4 Indicador de revisão, e conta-quilómetros
total (km).
Estas funções aparecem sucessivamente
ao ligar a ignição.
5 Conta-quilómetros parcial (km).
Botões de comando
Com painel de instrumentos LCD
Picto
A.Reóstato de iluminação geral.
Após pressão contínua em SET : altere
os valores definidos para as horas e as
unidades.
B. Lembrete da informação de ser viço ou
da gama restante com o sistema SCR e
AdBlue
®.
Reposição a zeros da função
selecionada (indicador de revisão ou
conta-quilómetros).
Após pressão contínua: altere os valores
definidos para as horas e as unidades.
Instrumentos de bordo

13

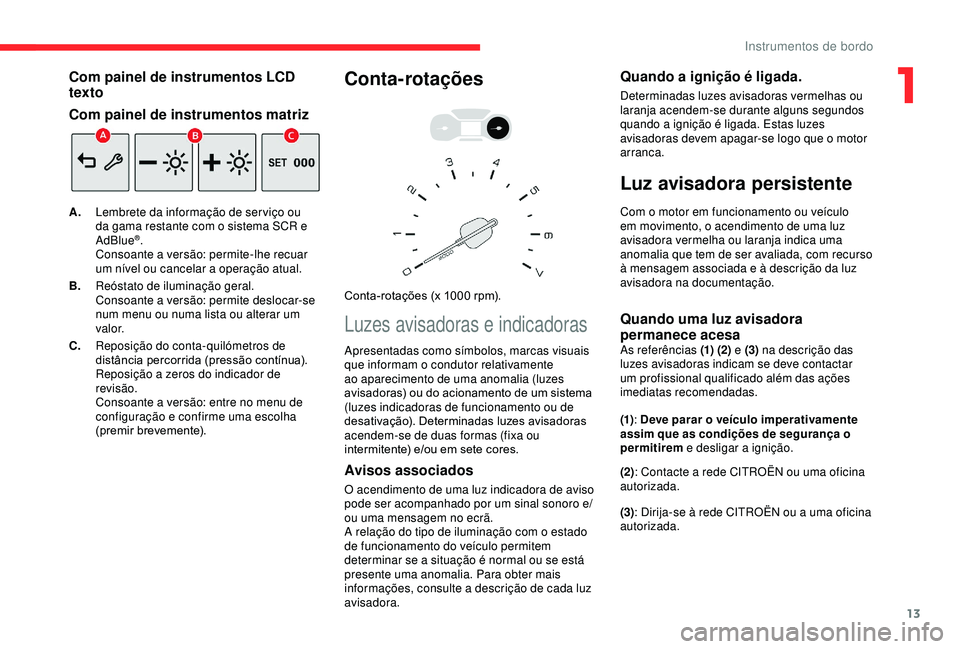

Com painel de instrumentos LCD
texto
Com painel de instrumentos matriz
A.Lembrete da informação de ser viço ou
da gama restante com o sistema SCR e
AdBlue
®.
Consoante a versão: permite-lhe recuar
um nível ou cancelar a operação atual.
B. Reóstato de iluminação geral.
Consoante a versão: permite deslocar-se
num menu ou numa lista ou alterar um
va l o r.
C. Reposição do conta-quilómetros de
distância percorrida (pressão contínua).
Reposição a zeros do indicador de
revisão.
Consoante a versão: entre no menu de
configuração e confirme uma escolha
(premir brevemente).
Conta-rotações
Conta-rotações (x 1000 rpm).
Luzes avisadoras e indicadoras
Avisos associados
O acendimento de uma luz indicadora de aviso
pode ser acompanhado por um sinal sonoro e/
ou uma mensagem no ecrã.
A relação do tipo de iluminação com o estado
de funcionamento do veículo permitem
determinar se a situação é normal ou se está
presente uma anomalia. Para obter mais
informações, consulte a descrição de cada luz
avisadora.
Quando a ignição é ligada.
Determinadas luzes avisadoras vermelhas ou
laranja acendem-se durante alguns segundos
quando a ignição é ligada. Estas luzes
avisadoras devem apagar-se logo que o motor
arranca.
Luz avisadora persistente
Com o motor em funcionamento ou veículo
em movimento, o acendimento de uma luz
avisadora vermelha ou laranja indica uma
anomalia que tem de ser avaliada, com recurso
à mensagem associada e à descrição da luz
avisadora na documentação.
Quando uma luz avisadora
permanece acesa
As referências (1) (2) e (3) na descrição das
luzes avisadoras indicam se deve contactar
um profissional qualificado além das ações
imediatas recomendadas.
Apresentadas como símbolos, marcas visuais
que informam o condutor relativamente
ao aparecimento de uma anomalia (luzes
avisadoras) ou do acionamento de um sistema
(luzes indicadoras de funcionamento ou de
desativação). Determinadas luzes avisadoras
acendem-se de duas formas (fixa ou
intermitente) e/ou em sete cores.
(1)
: Deve parar o veículo imperativamente
assim que as condições de segurança o
permitirem e desligar a ignição.
(2): Contacte a rede CITROËN ou uma oficina
autorizada.
(3) : Dirija-se à rede CITROËN ou a uma oficina
autorizada.
1
Instrumentos de bordo

14

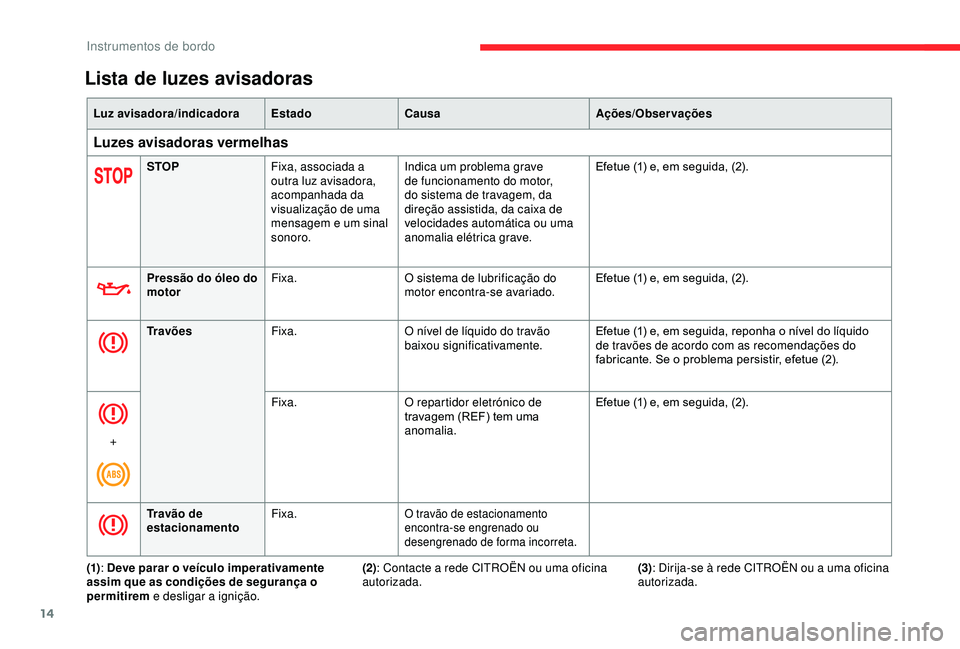

Luz avisadora/indicadoraEstadoCausa Ações/Observações
Luzes avisadoras vermelhas
STOPFixa, associada a
outra luz avisadora,
acompanhada da
visualização de uma
mensagem e um sinal
sonoro. Indica um problema grave
de funcionamento do motor,
do sistema de travagem, da
direção assistida, da caixa de
velocidades automática ou uma
anomalia elétrica grave. Efetue (1) e, em seguida, (2).
Pressão do óleo do
motor Fixa.
O sistema de lubrificação do
motor encontra-se avariado. Efetue (1) e, em seguida, (2).
Tr a võ e s Fixa. O nível de líquido do travão
baixou significativamente. Efetue (1) e, em seguida, reponha o nível do líquido
de travões de acordo com as recomendações do
fabricante. Se o problema persistir, efetue (2).
+ Fixa.
O repartidor eletrónico de
travagem (REF) tem uma
anomalia. Efetue (1) e, em seguida, (2).
Travão de
estacionamento Fixa.
O travão de estacionamento
encontra-se engrenado ou
desengrenado de forma incorreta.
(2): Contacte a rede CITROËN ou uma oficina
autorizada.
(1)
: Deve parar o veículo imperativamente
assim que as condições de segurança o
permitirem e desligar a ignição. (3)
: Dirija-se à rede CITROËN ou a uma oficina
autorizada.
Lista de luzes avisadoras
Instrumentos de bordo

15

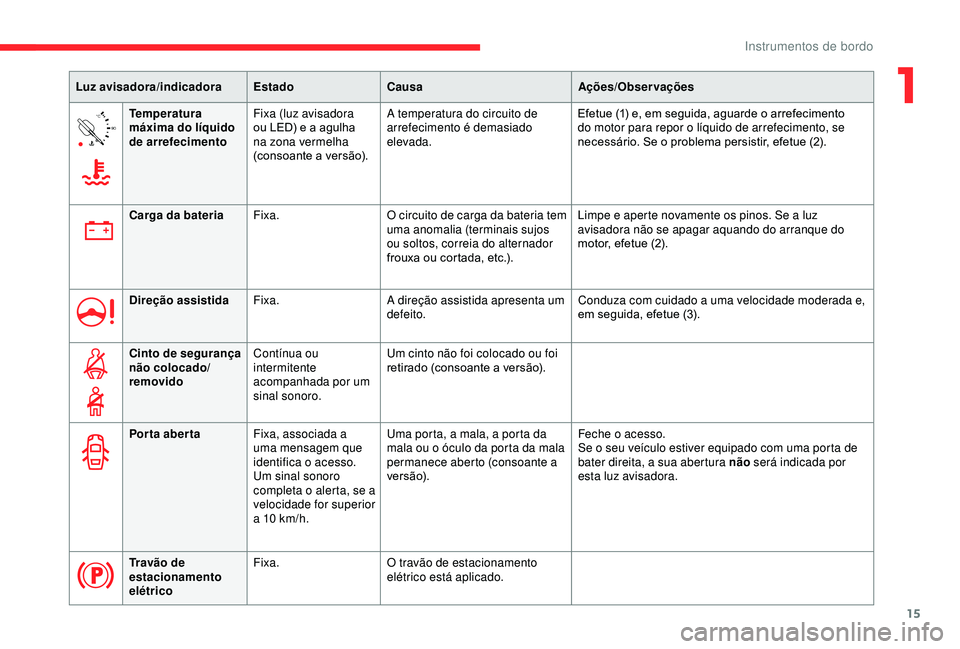

90°CTemperatura
máxima do líquido
de arrefecimento Fixa (luz avisadora
ou LED) e a agulha
na zona vermelha
(consoante a versão). A temperatura do circuito de
arrefecimento é demasiado
elevada.
Efetue (1) e, em seguida, aguarde o arrefecimento
do motor para repor o líquido de arrefecimento, se
necessário. Se o problema persistir, efetue (2).
Carga da bateria Fixa. O circuito de carga da bateria tem
uma anomalia (terminais sujos
ou soltos, correia do alternador
frouxa ou cortada, etc.). Limpe e aperte novamente os pinos. Se a luz
avisadora não se apagar aquando do arranque do
motor, efetue (2).
Direção assistida Fixa. A direção assistida apresenta um
defeito. Conduza com cuidado a uma velocidade moderada e,
em seguida, efetue (3).
Cinto de segurança
não colocado/
removido Contínua ou
intermitente
acompanhada por um
sinal sonoro. Um cinto não foi colocado ou foi
retirado (consoante a versão).
Porta aberta Fixa, associada a
uma mensagem que
identifica o acesso.
Um sinal sonoro
completa o alerta, se a
velocidade for superior
a 10
km/h.Uma porta, a mala, a porta da
mala ou o óculo da porta da mala
permanece aberto (consoante a
ve r s ã o).
Feche o acesso.
Se o seu veículo estiver equipado com uma porta de
bater direita, a sua abertura não
será indicada por
esta luz avisadora.
Luz avisadora/indicadora
EstadoCausa Ações/Observações
Travão de
estacionamento
elétrico Fixa.
O travão de estacionamento
elétrico está aplicado.
1
Instrumentos de bordo

16

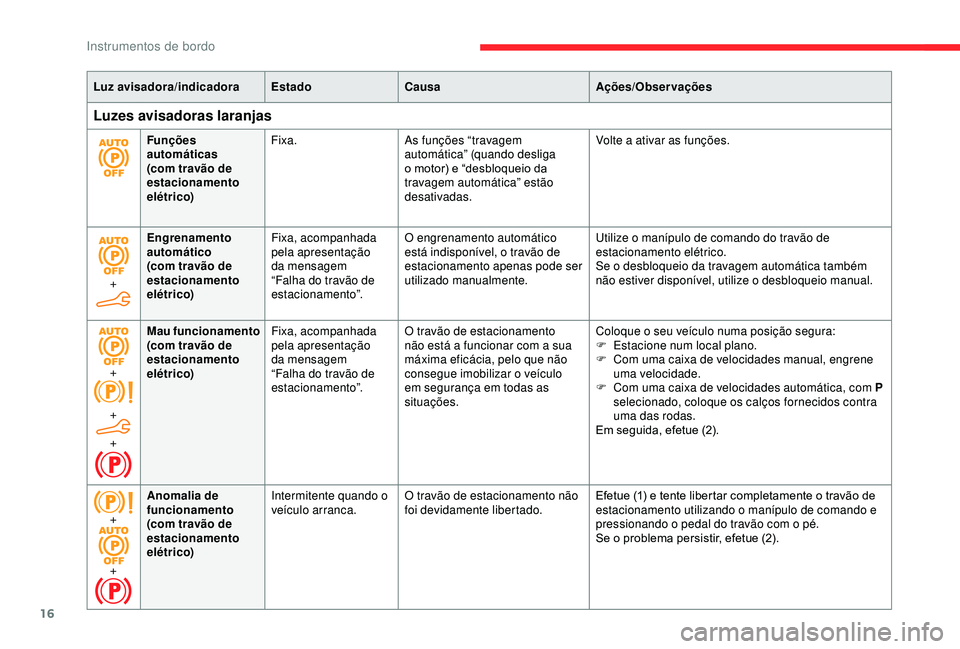

Luz avisadora/indicadoraEstadoCausa Ações/Observações
Luzes avisadoras laranjas
Funções
automáticas
(com travão de
estacionamento
elétrico)Fixa.
As funções “travagem
automática” (quando desliga
o motor) e “desbloqueio da
travagem automática” estão
desativadas. Volte a ativar as funções.
+ Engrenamento
automático
(com travão de
estacionamento
elétrico) Fixa, acompanhada
pela apresentação
da mensagem
“Falha do travão de
estacionamento”. O engrenamento automático
está indisponível, o travão de
estacionamento apenas pode ser
utilizado manualmente.
Utilize o manípulo de comando do travão de
estacionamento elétrico.
Se o desbloqueio da travagem automática também
não estiver disponível, utilize o desbloqueio manual.
+
+
+ Mau funcionamento
(com travão de
estacionamento
elétrico)
Fixa, acompanhada
pela apresentação
da mensagem
“Falha do travão de
estacionamento”. O travão de estacionamento
não está a funcionar com a sua
máxima eficácia, pelo que não
consegue imobilizar o veículo
em segurança em todas as
situações. Coloque o seu veículo numa posição segura:
F

E
stacione num local plano.
F

C
om uma caixa de velocidades manual, engrene
uma velocidade.
F

C
om uma caixa de velocidades automática, com P
selecionado, coloque os calços fornecidos contra
uma das rodas.
Em seguida, efetue (2).
+
+ Anomalia de
funcionamento
(com travão de
estacionamento
elétrico)
Intermitente quando o
veículo arranca.
O travão de estacionamento não
foi devidamente libertado. Efetue (1) e tente libertar completamente o travão de
estacionamento utilizando o manípulo de comando e
pressionando o pedal do travão com o pé.
Se o problema persistir, efetue (2).
Instrumentos de bordo

17
/2
1 1

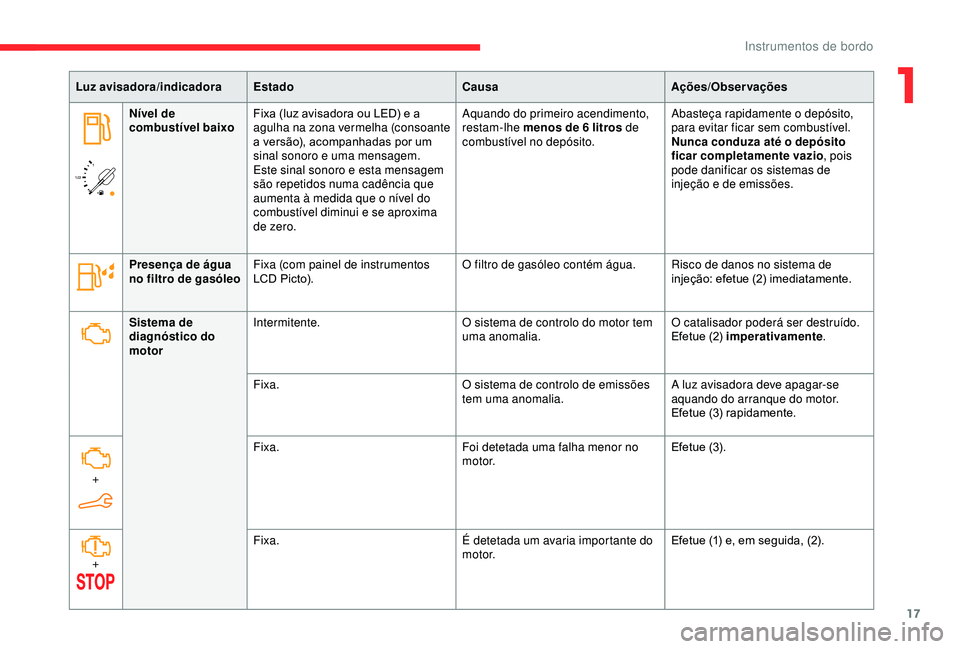

Luz avisadora/indicadora
Estado CausaAções/Observações
Nível de
combustível baixo Fixa (luz avisadora ou LED) e a
agulha na zona vermelha (consoante
a versão), acompanhadas por um
sinal sonoro e uma mensagem.
Este sinal sonoro e esta mensagem
são repetidos numa cadência que
aumenta à medida que o nível do
combustível diminui e se aproxima
de zero. Aquando do primeiro acendimento,
restam-lhe menos de 6
litros de
combustível no depósito. Abasteça rapidamente o depósito,
para evitar ficar sem combustível.
Nunca conduza até o depósito
ficar completamente vazio
, pois
pode danificar os sistemas de
injeção e de emissões.
Presença de água
no filtro de gasóleo Fixa (com painel de instrumentos
LCD Picto). O filtro de gasóleo contém água. Risco de danos no sistema de
injeção: efetue (2) imediatamente.
Sistema de
diagnóstico do
motor Intermitente.
O sistema de controlo do motor tem
uma anomalia.O catalisador poderá ser destruído.
Efetue (2) imperativamente
.
Fixa. O sistema de controlo de emissões
tem uma anomalia.A luz avisadora deve apagar-se
aquando do arranque do motor.
Efetue (3) rapidamente.
+ Fixa.
Foi detetada uma falha menor no
motor.Efetue (3).
+ Fixa.
É detetada um avaria importante do
motor.Efetue (1) e, em seguida, (2).
1
Instrumentos de bordo

18

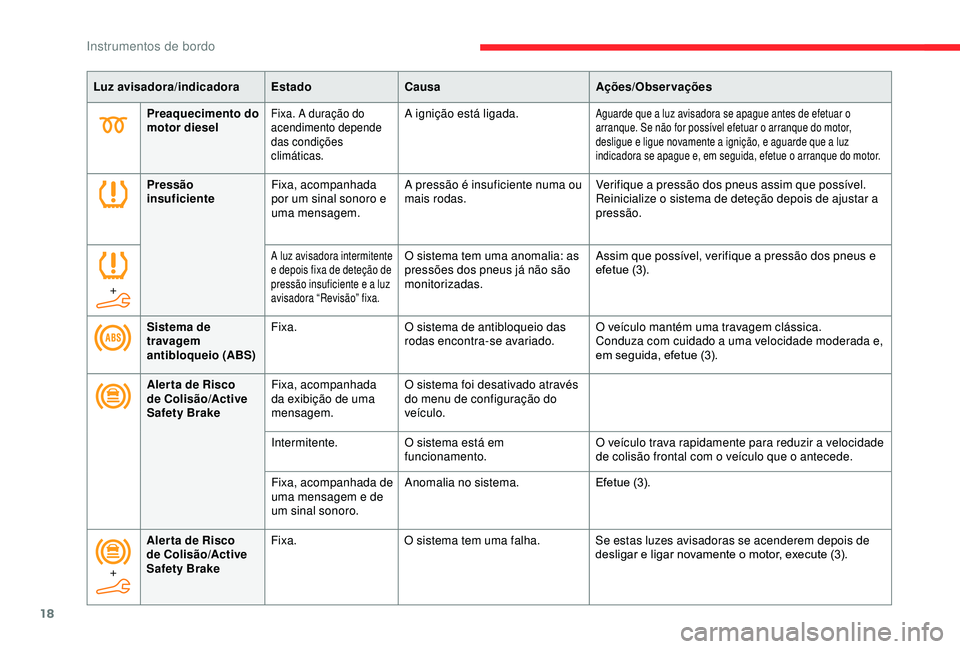

Preaquecimento do
motor dieselFixa. A duração do
acendimento depende
das condições
climáticas.A ignição está ligada.Aguarde que a luz avisadora se apague antes de efetuar o
arranque. Se não for possível efetuar o arranque do motor,
desligue e ligue novamente a ignição, e aguarde que a luz
indicadora se apague e, em seguida, efetue o arranque do motor.
Luz avisadora/indicadoraEstadoCausa Ações/Observações
Pressão
insuficiente Fixa, acompanhada
por um sinal sonoro e
uma mensagem. A pressão é insuficiente numa ou
mais rodas.
Verifique a pressão dos pneus assim que possível.
Reinicialize o sistema de deteção depois de ajustar a
pressão.
+
A luz avisadora intermitente
e depois fixa de deteção de
pressão insuficiente e a luz
avisadora “Revisão” fixa.O sistema tem uma anomalia: as
pressões dos pneus já não são
monitorizadas. Assim que possível, verifique a pressão dos pneus e
efetue (3).
Sistema de
travagem
antibloqueio (ABS) Fixa.
O sistema de antibloqueio das
rodas encontra-se avariado. O veículo mantém uma travagem clássica.
Conduza com cuidado a uma velocidade moderada e,
em seguida, efetue (3).
Aler ta de Risco
de Colisão/Active
Safety Brake Fixa, acompanhada
da exibição de uma
mensagem. O sistema foi desativado através
do menu de configuração do
veículo.
Intermitente. O sistema está em
funcionamento. O veículo trava rapidamente para reduzir a velocidade
de colisão frontal com o veículo que o antecede.
Fixa, acompanhada de
uma mensagem e de
um sinal sonoro. Anomalia no sistema.
Efetue (3).
+ Aler ta de Risco
de Colisão/Active
Safety Brake
Fixa.
O sistema tem uma falha. Se estas luzes avisadoras se acenderem depois de
desligar e ligar novamente o motor, execute (3).
Instrumentos de bordo
