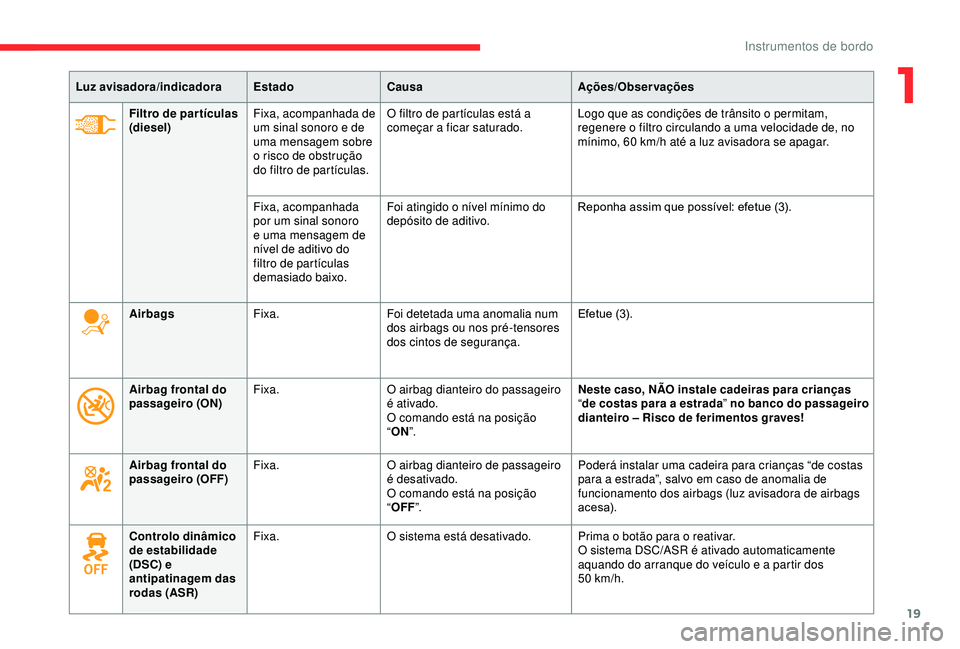

Page 21 of 320
19
Luz avisadora/indicadoraEstadoCausa Ações/Observações
Filtro de par tículas
(diesel) Fixa, acompanhada de
um sinal sonoro e de
uma mensagem sobre
o risco de obstrução
do filtro de partículas. O filtro de partículas está a
começar a ficar saturado.
Logo que as condições de trânsito o permitam,
regenere o filtro circulando a uma velocidade de, no
mínimo, 60
km/h até a luz avisadora se apagar.
Fixa, acompanhada
por um sinal sonoro
e uma mensagem de
nível de aditivo do
filtro de partículas
demasiado baixo. Foi atingido o nível mínimo do
depósito de aditivo.
Reponha assim que possível: efetue (3).
Airbags Fixa. Foi detetada uma anomalia num
dos airbags ou nos pré-tensores
dos cintos de segurança. Efetue (3).
Airbag frontal do
passageiro (ON) Fixa.
O airbag dianteiro do passageiro
é ativado.
O comando está na posição
“ON ”. Neste caso, NÃO instale cadeiras para crianças
“
de costas para a estrada ” no banco do passageiro
dianteiro – Risco de ferimentos graves!
Airbag frontal do
passageiro (OFF) Fixa.
O airbag dianteiro de passageiro
é desativado.
O comando está na posição
“OFF ”. Poderá instalar uma cadeira para crianças “de costas
para a estrada”, salvo em caso de anomalia de
funcionamento dos airbags (luz avisadora de airbags
acesa).
Controlo dinâmico
de estabilidade
(DSC) e
antipatinagem das
rodas (ASR) Fixa.
O sistema está desativado. Prima o botão para o reativar.
O sistema DSC/ASR é ativado automaticamente
aquando do arranque do veículo e a partir dos
50
km/h.
1
Instrumentos de bordo

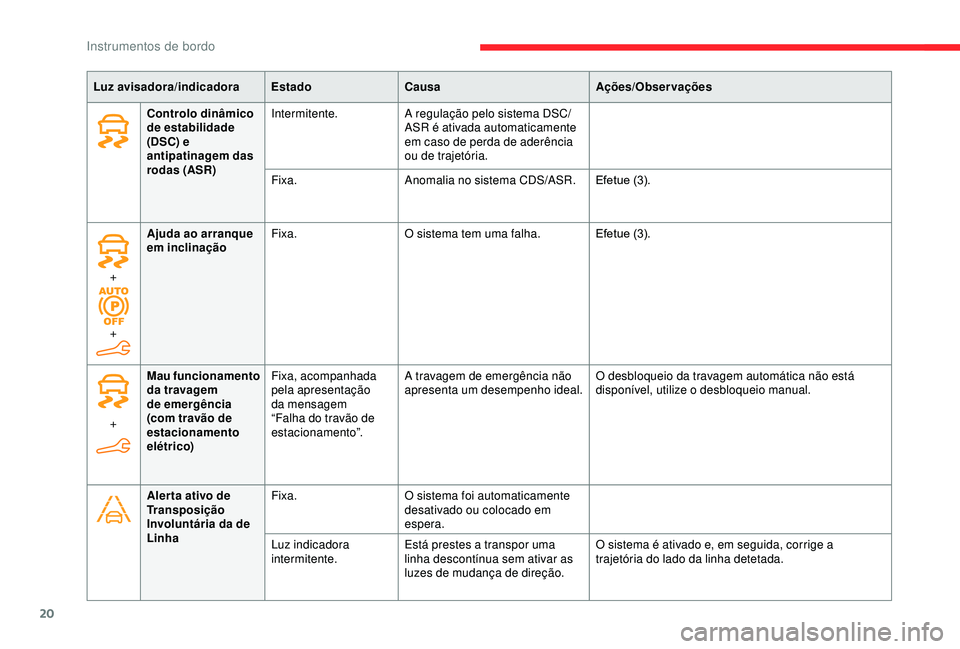

Page 22 of 320
20
Luz avisadora/indicadoraEstadoCausa Ações/Observações
Controlo dinâmico
de estabilidade
(DSC) e
antipatinagem das
rodas (ASR) Intermitente.
A regulação pelo sistema DSC/
ASR é ativada automaticamente
em caso de perda de aderência
ou de trajetória.
Fixa. Anomalia no sistema CDS/ASR. Efetue (3).
+ Mau funcionamento
da travagem
de emergência
(com travão de
estacionamento
elétrico) Fixa, acompanhada
pela apresentação
da mensagem
“Falha do travão de
estacionamento”.
A travagem de emergência não
apresenta um desempenho ideal.
O desbloqueio da travagem automática não está
disponível, utilize o desbloqueio manual.
Aler ta ativo de
Transposição
Involuntária da de
Linha Fixa.
O sistema foi automaticamente
desativado ou colocado em
espera.
Luz indicadora
intermitente. Está prestes a transpor uma
linha descontínua sem ativar as
luzes de mudança de direção. O sistema é ativado e, em seguida, corrige a
trajetória do lado da linha detetada.
+
+ Ajuda ao arranque
em inclinação
Fixa.
O sistema tem uma falha. Efetue (3).
Instrumentos de bordo

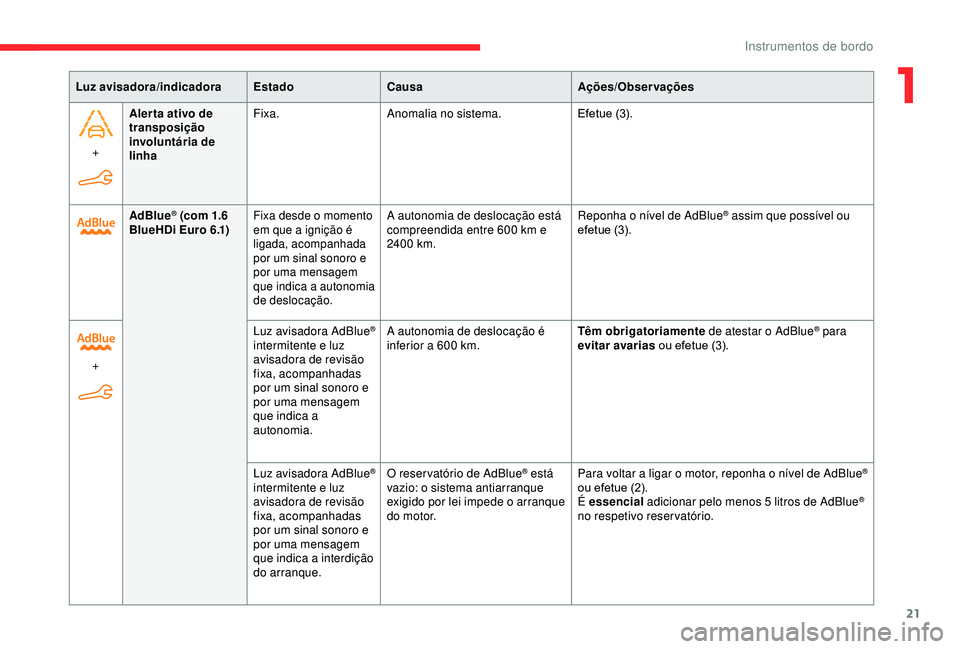

Page 23 of 320
21
+Aler ta ativo de
transposição
involuntária de
linha Fixa.
Anomalia no sistema. Efetue (3).
Luz avisadora/indicadora
EstadoCausa Ações/Observações
AdBlue
® (com 1.6
BlueHDi Euro 6.1)Fixa desde o momento
em que a ignição é
ligada, acompanhada
por um sinal sonoro e
por uma mensagem
que indica a autonomia
de deslocação.A autonomia de deslocação está
compreendida entre 600 km e
2400
km. Reponha o nível de AdBlue® assim que possível ou
efetue (3).
+ Luz avisadora AdBlue
®
intermitente e luz
avisadora de revisão
fixa, acompanhadas
por um sinal sonoro e
por uma mensagem
que indica a
autonomia. A autonomia de deslocação é
inferior a 600
km. Têm obrigatoriamente
de atestar o AdBlue® para
evitar avarias ou efetue (3).
Luz avisadora AdBlue
®
intermitente e luz
avisadora de revisão
fixa, acompanhadas
por um sinal sonoro e
por uma mensagem
que indica a interdição
do arranque. O reser vatório de AdBlue® está
vazio: o sistema antiarranque
exigido por lei impede o arranque
do motor. Para voltar a ligar o motor, reponha o nível de AdBlue®
ou efetue (2).
É essencial adicionar pelo menos 5
litros de AdBlue
®
no respetivo reservatório.
1
Instrumentos de bordo

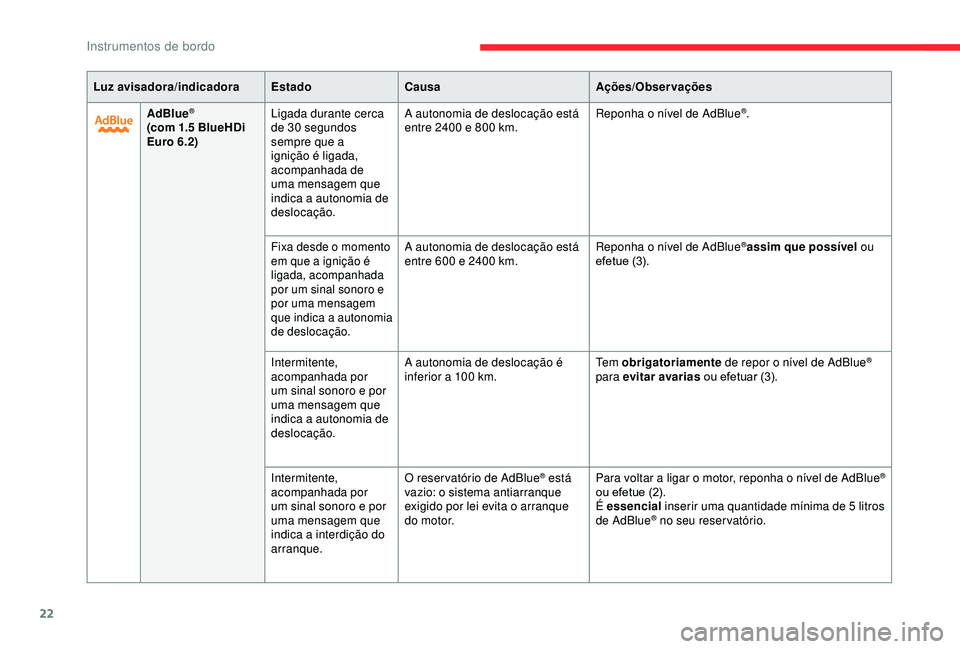

Page 24 of 320
22
Luz avisadora/indicadoraEstadoCausa Ações/Observações
AdBlue
®
(com 1.5 BlueHDi
Euro 6.2) Ligada durante cerca
de 30
segundos
sempre que a
ignição é ligada,
acompanhada de
uma mensagem que
indica a autonomia de
deslocação. A autonomia de deslocação está
entre 2400 e 800
km.Reponha o nível de AdBlue
®.
Fixa desde o momento
em que a ignição é
ligada, acompanhada
por um sinal sonoro e
por uma mensagem
que indica a autonomia
de deslocação.A autonomia de deslocação está
entre 600 e 2400
km. Reponha o nível de AdBlue®assim que possível
ou
efetue (3).
Intermitente,
acompanhada por
um sinal sonoro e por
uma mensagem que
indica a autonomia de
deslocação. A autonomia de deslocação é
inferior a 100
km. Te m obrigatoriamente
de repor o nível de AdBlue
®
para evitar avarias ou efetuar (3).
Intermitente,
acompanhada por
um sinal sonoro e por
uma mensagem que
indica a interdição do
arranque. O reser vatório de AdBlue
® está
vazio: o sistema antiarranque
exigido por lei evita o arranque
do motor. Para voltar a ligar o motor, reponha o nível de AdBlue®
ou efetue (2).
É essencial inserir uma quantidade mínima de 5
litros
de AdBlue
® no seu reservatório.
Instrumentos de bordo

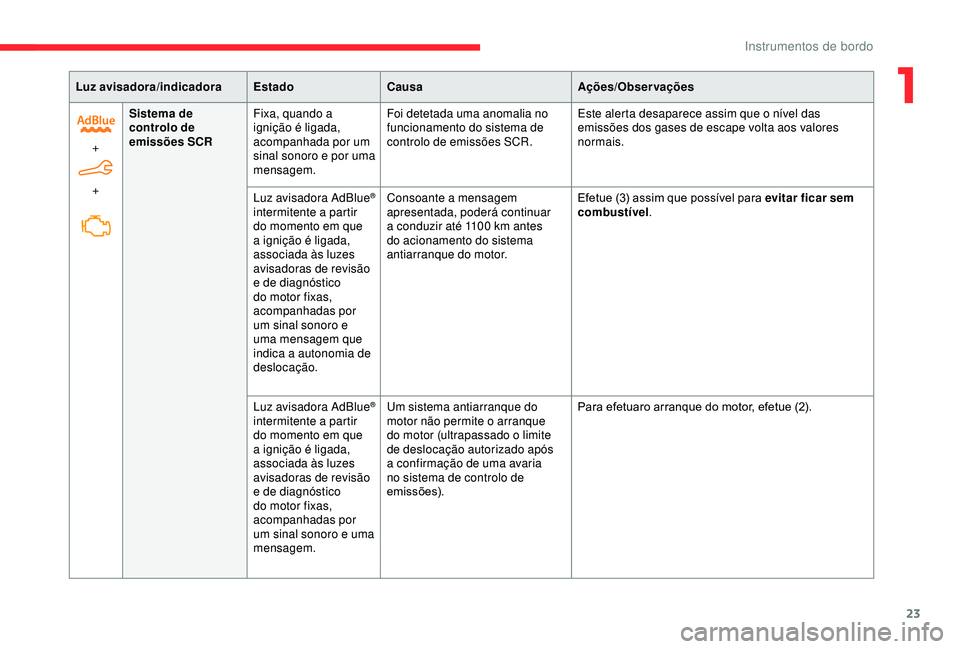

Page 25 of 320
23
Luz avisadora/indicadoraEstadoCausa Ações/Observações
+
+ Sistema de
controlo de
emissões SCR
Fixa, quando a
ignição é ligada,
acompanhada por um
sinal sonoro e por uma
mensagem. Foi detetada uma anomalia no
funcionamento do sistema de
controlo de emissões SCR.
Este alerta desaparece assim que o nível das
emissões dos gases de escape volta aos valores
normais.
Luz avisadora AdBlue
®
intermitente a partir
do momento em que
a ignição é ligada,
associada às luzes
avisadoras de revisão
e de diagnóstico
do motor fixas,
acompanhadas por
um sinal sonoro e
uma mensagem que
indica a autonomia de
deslocação. Consoante a mensagem
apresentada, poderá continuar
a conduzir até 1100
km antes
do acionamento do sistema
antiarranque do motor. Efetue (3) assim que possível para evitar ficar sem
combustível
.
Luz avisadora AdBlue
®
intermitente a partir
do momento em que
a ignição é ligada,
associada às luzes
avisadoras de revisão
e de diagnóstico
do motor fixas,
acompanhadas por
um sinal sonoro e uma
mensagem. Um sistema antiarranque do
motor não permite o arranque
do motor (ultrapassado o limite
de deslocação autorizado após
a confirmação de uma avaria
no sistema de controlo de
emissões).
Para efetuaro arranque do motor, efetue (2).
1
Instrumentos de bordo

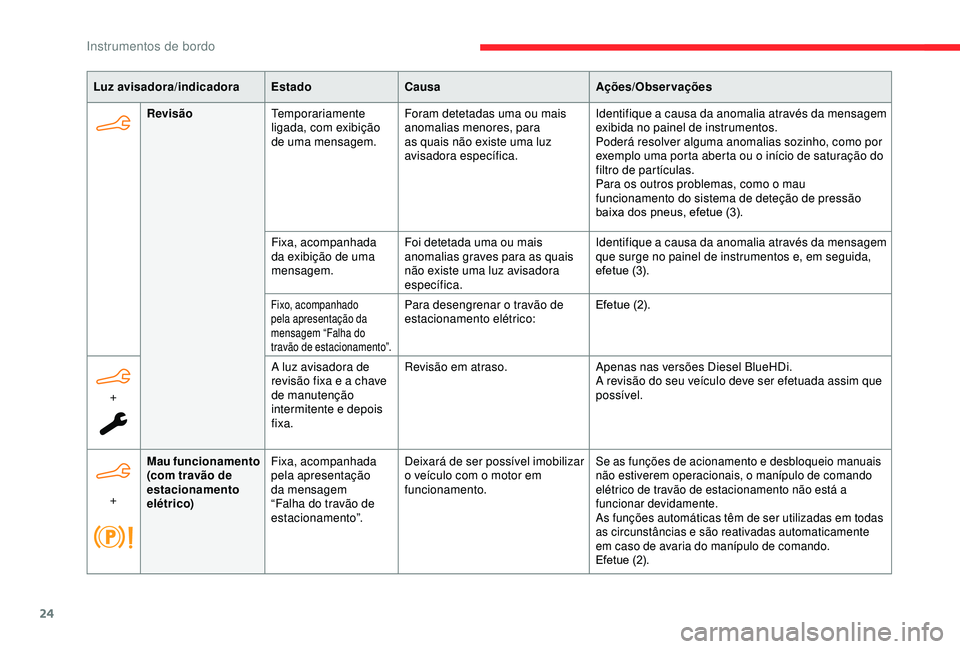

Page 26 of 320
24
Luz avisadora/indicadoraEstadoCausa Ações/Observações
Revisão Temporariamente
ligada, com exibição
de uma mensagem. Foram detetadas uma ou mais
anomalias menores, para
as quais não existe uma luz
avisadora específica. Identifique a causa da anomalia através da mensagem
exibida no painel de instrumentos.
Poderá resolver alguma anomalias sozinho, como por
exemplo uma porta aberta ou o início de saturação do
filtro de partículas.
Para os outros problemas, como o mau
funcionamento do sistema de deteção de pressão
baixa dos pneus, efetue (3).
Fixa, acompanhada
da exibição de uma
mensagem. Foi detetada uma ou mais
anomalias graves para as quais
não existe uma luz avisadora
específica. Identifique a causa da anomalia através da mensagem
que surge no painel de instrumentos e, em seguida,
efetue (3).
+ A luz avisadora de
revisão fixa e a chave
de manutenção
intermitente e depois
fixa.Revisão em atraso.
Apenas nas versões Diesel BlueHDi.
A revisão do seu veículo deve ser efetuada assim que
possível.
Fixo, acompanhado
pela apresentação da
mensagem “Falha do
travão de estacionamento”.Para desengrenar o travão de
estacionamento elétrico:Efetue (2).
+ Mau funcionamento
(com travão de
estacionamento
elétrico) Fixa, acompanhada
pela apresentação
da mensagem
“Falha do travão de
estacionamento”. Deixará de ser possível imobilizar
o veículo com o motor em
funcionamento.
Se as funções de acionamento e desbloqueio manuais
não estiverem operacionais, o manípulo de comando
elétrico de travão de estacionamento não está a
funcionar devidamente.
As funções automáticas têm de ser utilizadas em todas
as circunstâncias e são reativadas automaticamente
em caso de avaria do manípulo de comando.
Efetue (2).
Instrumentos de bordo

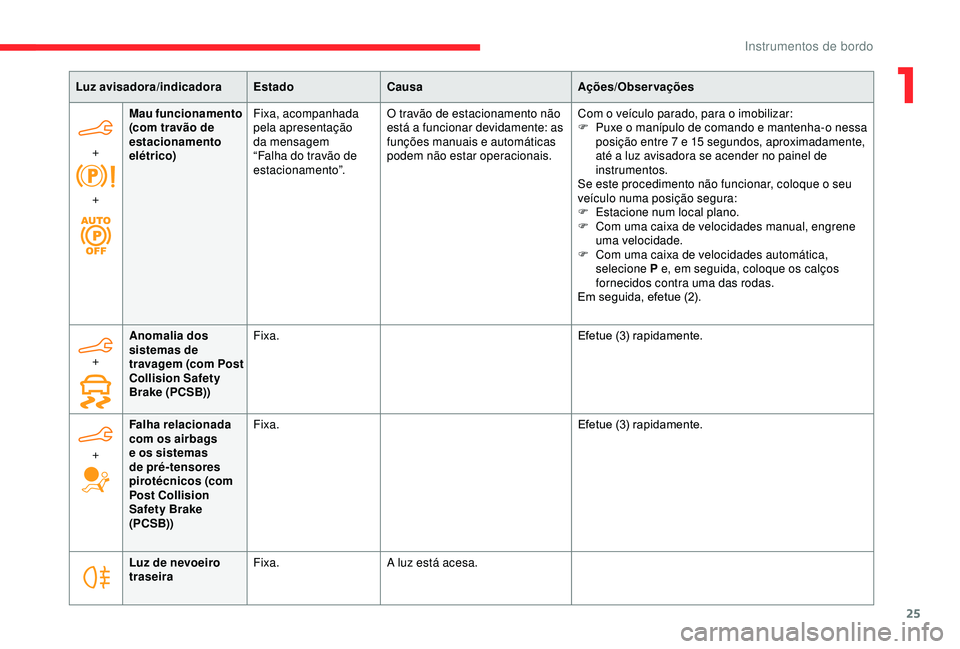

Page 27 of 320
25
Luz avisadora/indicadoraEstadoCausa Ações/Observações
+
+ Mau funcionamento
(com travão de
estacionamento
elétrico)
Fixa, acompanhada
pela apresentação
da mensagem
“Falha do travão de
estacionamento”. O travão de estacionamento não
está a funcionar devidamente: as
funções manuais e automáticas
podem não estar operacionais.
Com o veículo parado, para o imobilizar:
F
P
uxe o manípulo de comando e mantenha-o nessa
posição entre 7 e 15
segundos, aproximadamente,
até a luz avisadora se acender no painel de
instrumentos.
Se este procedimento não funcionar, coloque o seu
veículo numa posição segura:
F
E
stacione num local plano.
F
C
om uma caixa de velocidades manual, engrene
uma velocidade.
F
C
om uma caixa de velocidades automática,
selecione P e, em seguida, coloque os calços
fornecidos contra uma das rodas.
Em seguida, efetue (2).
Luz de nevoeiro
traseira Fixa.
A luz está acesa.
+
Anomalia dos
sistemas de
travagem (com Post
Collision Safety
Brake (PCSB)) Fixa.
Efetue (3) rapidamente.
+ Falha relacionada
com os airbags
e os sistemas
de pré-tensores
pirotécnicos (com
Post Collision
Safety Brake
(PCSB)) Fixa.
Efetue (3) rapidamente.
1
Instrumentos de bordo

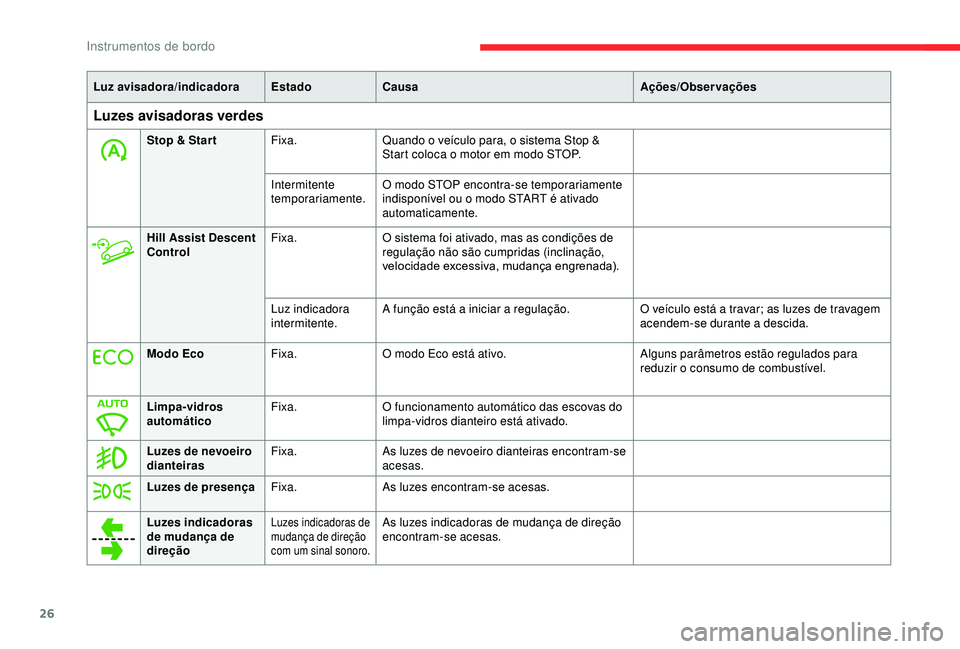

Page 28 of 320
26
Luz avisadora/indicadoraEstadoCausa Ações/Observações
Luzes avisadoras verdes
Stop & Star tFixa.Quando o veículo para, o sistema Stop &
Start coloca o motor em modo STOP.
Intermitente
temporariamente. O modo STOP encontra-se temporariamente
indisponível ou o modo START é ativado
automaticamente.
Hill Assist Descent
Control Fixa.
O sistema foi ativado, mas as condições de
regulação não são cumpridas (inclinação,
velocidade excessiva, mudança engrenada).
Luz indicadora
intermitente. A função está a iniciar a regulação.
O veículo está a travar; as luzes de travagem
acendem-se durante a descida.
Modo Eco Fixa.O modo Eco está ativo. Alguns parâmetros estão regulados para
reduzir o consumo de combustível.
Limpa-vidros
automático Fixa.
O funcionamento automático das escovas do
limpa-vidros dianteiro está ativado.
Luzes de nevoeiro
dianteiras Fixa.
As luzes de nevoeiro dianteiras encontram-se
acesas.
Luzes de presença Fixa.As luzes encontram-se acesas.
Luzes indicadoras
de mudança de
direção
Luzes indicadoras de
mudança de direção
com um sinal sonoro.As luzes indicadoras de mudança de direção
encontram-se acesas.
Instrumentos de bordo

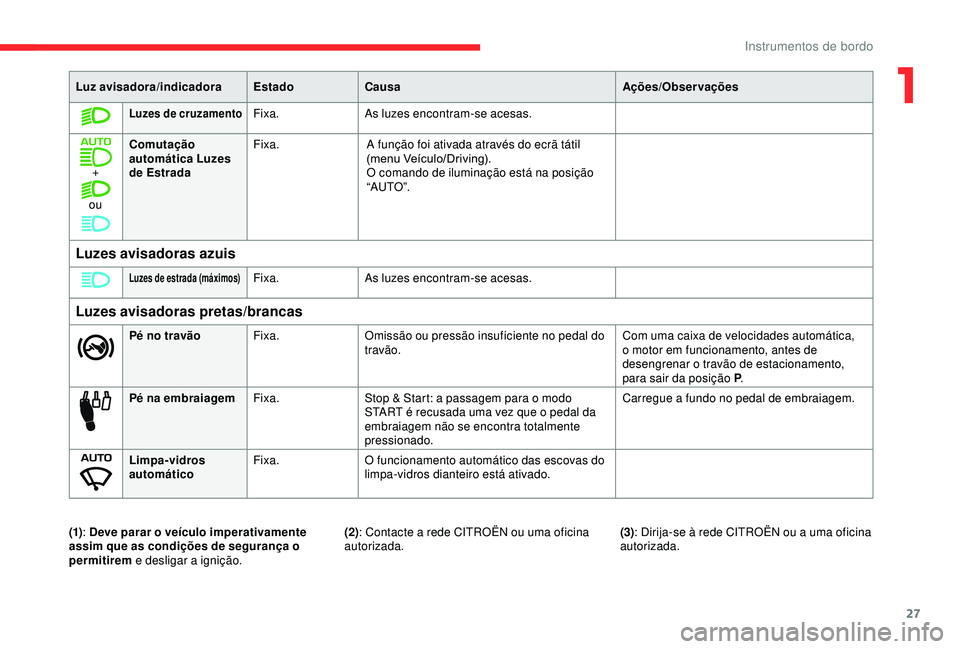

Page 29 of 320
27
Luz avisadora/indicadoraEstadoCausa Ações/Observações
Luzes de cruzamentoFixa.As luzes encontram-se acesas.
+
ou Comutação
automática Luzes
de Estrada
Fixa.
A função foi ativada através do ecrã tátil
(menu Veículo/Driving).
O comando de iluminação está na posição
“AU TO ”.
Luzes avisadoras azuis
Luzes de estrada (máximos)Fixa.As luzes encontram-se acesas.
Luzes avisadoras pretas/brancas
Pé no travão Fixa.Omissão ou pressão insuficiente no pedal do
travão. Com uma caixa de velocidades automática,
o motor em funcionamento, antes de
desengrenar o travão de estacionamento,
para sair da posição P
.
Pé na embraiagem Fixa.Stop & Start: a passagem para o modo
START é recusada uma vez que o pedal da
embraiagem não se encontra totalmente
pressionado. Carregue a fundo no pedal de embraiagem.
Limpa-vidros
automático Fixa.
O funcionamento automático das escovas do
limpa-vidros dianteiro está ativado.
(1) : Deve parar o veículo imperativamente
assim que as condições de segurança o
permitirem e desligar a ignição. (3)
: Dirija-se à rede CITROËN ou a uma oficina
autorizada.
(2): Contacte a rede CITROËN ou uma oficina
autorizada.
1
Instrumentos de bordo
Page 30 of 320
28

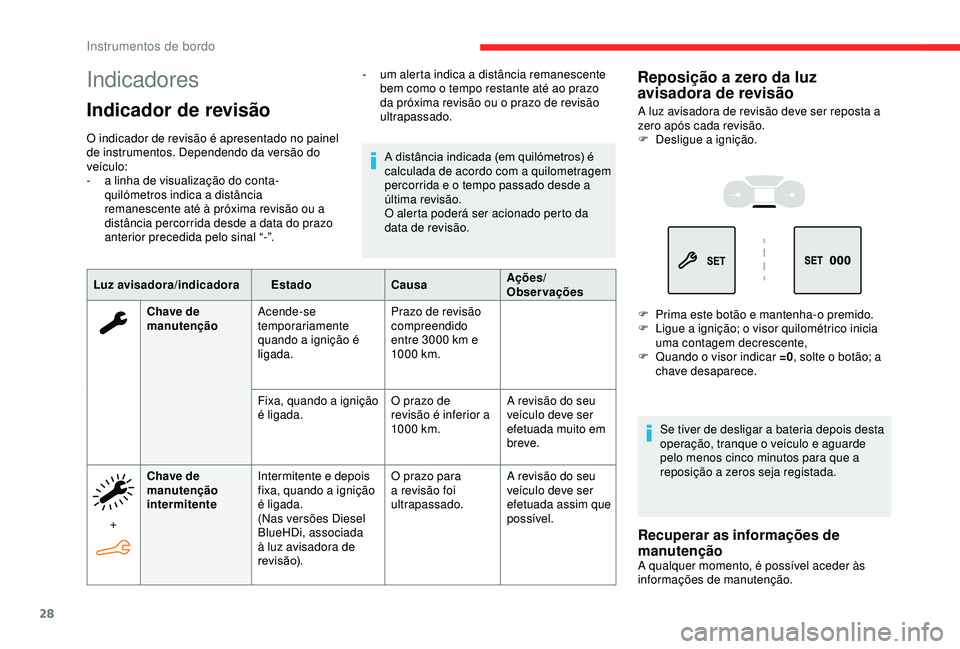

Indicadores
Indicador de revisão
O indicador de revisão é apresentado no painel
de instrumentos. Dependendo da versão do
veículo:
-
a l
inha de visualização do conta-
quilómetros indica a distância
remanescente até à próxima revisão ou a
distância percorrida desde a data do prazo
anterior precedida pelo sinal “-”.
Luz avisadora/indicadora EstadoCausaAções/
Observações
A distância indicada (em quilómetros) é
calculada de acordo com a quilometragem
percorrida e o tempo passado desde a
última revisão.
O alerta poderá ser acionado perto da
data de revisão.
Chave de
manutenção Acende-se
temporariamente
quando a ignição é
ligada. Prazo de revisão
compreendido
entre 3000
km e
1000
km.
Fixa, quando a ignição
é ligada. O prazo de
revisão é inferior a
1000
km.A revisão do seu
veículo deve ser
efetuada muito em
breve.
+ Chave de
manutenção
intermitente
Intermitente e depois
fixa, quando a ignição
é ligada.
(Nas versões Diesel
BlueHDi, associada
à luz avisadora de
revisão). O prazo para
a revisão foi
ultrapassado.
A revisão do seu
veículo deve ser
efetuada assim que
possível.
Reposição a zero da luz
avisadora de revisão- um alerta indica a distância remanescente
bem como o tempo restante até ao prazo
da próxima revisão ou o prazo de revisão
ultrapassado. A luz avisadora de revisão deve ser reposta a
zero após cada revisão.
F
D
esligue a ignição.
F
P
rima este botão e mantenha-o premido.
F
L
igue a ignição; o visor quilométrico inicia
uma contagem decrescente,
F
Q
uando o visor indicar =0, solte o botão; a
chave desaparece.
Se tiver de desligar a bateria depois desta
operação, tranque o veículo e aguarde
pelo menos cinco minutos para que a
reposição a zeros seja registada.
Recuperar as informações de
manutenção
A qualquer momento, é possível aceder às
informações de manutenção.
Instrumentos de bordo
