6
Betriebskontrolle

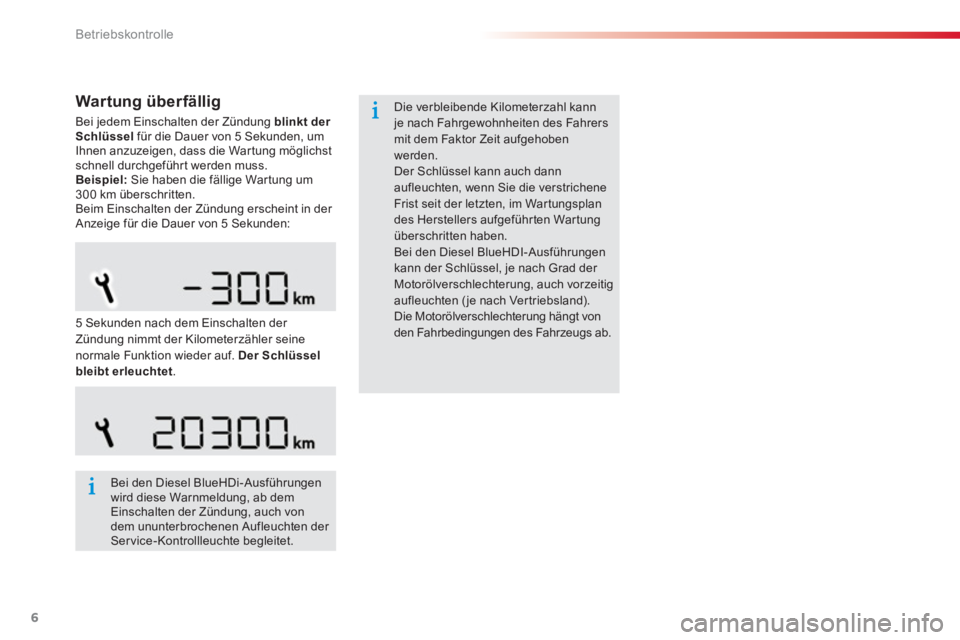

Wartung überfällig

Bei jedem Einschalten der Zündung blinkt der
Schlüssel
für die Dauer von 5 Sekunden, um
Ihnen anzuzeigen, dass die Wartung möglichst
schnell durchgeführt werden muss.

Beispiel:
Sie haben die fällige Wartung um
300 km überschritten.
Beim Einschalten der Zündung erscheint in der
Anzeige für die Dauer von 5 Sekunden:

Bei den Diesel BlueHDi-Ausführungen
wird diese Warnmeldung, ab dem
Einschalten der Zündung, auch von
dem ununterbrochenen Aufleuchten der
Service-Kontrollleuchte begleitet.
Die verbleibende Kilometerzahl kann
je nach Fahrgewohnheiten des Fahrers
mit dem Faktor Zeit aufgehoben
werden.
Der Schlüssel kann auch dann
aufleuchten, wenn Sie die verstrichene
Frist seit der letzten, im Wartungsplan
des Herstellers aufgeführten Wartung
überschritten haben.
Bei den Diesel BlueHDI-Ausführungen
kann der Schlüssel, je nach Grad der
Motorölverschlechterung, auch vorzeitig
aufleuchten ( je nach Vertriebsland).
Die Motorölverschlechterung hängt von
den Fahrbedingungen des Fahrzeugs ab.

5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler seine
normale Funktion wieder auf. Der Schlüssel
bleibt erleuchtet
.

3
5
Fahrbetrieb

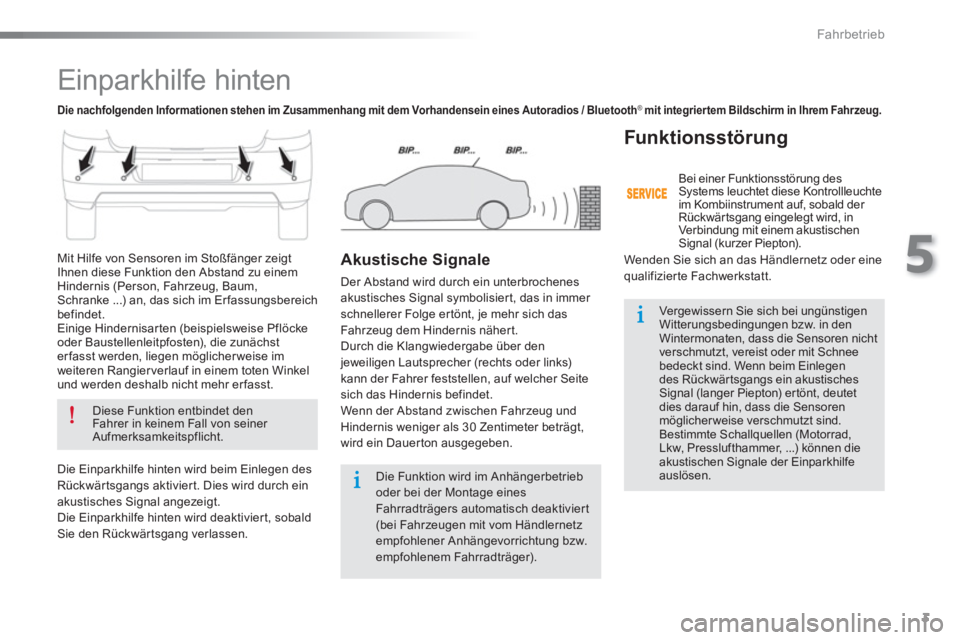

Einparkhilfe hinten


Diese Funktion entbindet den
Fahrer in keinem Fall von seiner
Aufmerksamkeitspflicht.



Die Funktion wird im Anhängerbetrieb
oder bei der Montage eines
Fahrradträgers automatisch deaktiviert
(bei Fahrzeugen mit vom Händlernetz
empfohlener Anhängevorrichtung bzw.
empfohlenem Fahrradträger).

Vergewissern Sie sich bei ungünstigen
Witterungsbedingungen bzw. in den
Wintermonaten, dass die Sensoren nicht
verschmutzt, vereist oder mit Schnee
bedeckt sind. Wenn beim Einlegen
des Rückwärtsgangs ein akustisches
Signal (langer Piepton) ertönt, deutet
dies darauf hin, dass die Sensoren
möglicherweise verschmutzt sind.
Bestimmte Schallquellen (Motorrad,
Lkw, Presslufthammer, ...) können die
akustischen Signale der Einparkhilfe
auslösen.
Mit Hilfe von Sensoren im Stoßfänger zeigt
Ihnen diese Funktion den Abstand zu einem
Hindernis (Person, Fahrzeug, Baum,
Schranke ...) an, das sich im Er fassungsbereich
befindet.
Einige Hindernisarten (beispielsweise Pflöcke
oder Baustellenleitpfosten), die zunächst
er fasst werden, liegen möglicher weise im
weiteren Rangierverlauf in einem toten Winkel
und werden deshalb nicht mehr er fasst.

Die Einparkhilfe hinten wird beim Einlegen des
Rückwärtsgangs aktiviert. Dies wird durch ein
akustisches Signal angezeigt.
Die Einparkhilfe hinten wird deaktiviert, sobald
Sie den Rückwärtsgang verlassen.

Akustische Signale

Der Abstand wird durch ein unterbrochenes
akustisches Signal symbolisiert, das in immer
schnellerer Folge ertönt, je mehr sich das
Fahrzeug dem Hindernis nähert.
Durch die Klangwiedergabe über den
jeweiligen Lautsprecher (rechts oder links)
kann der Fahrer feststellen, auf welcher Seite
sich das Hindernis befindet.
Wenn der Abstand zwischen Fahrzeug und
Hindernis weniger als 30 Zentimeter beträgt,
wird ein Dauerton ausgegeben.



Funk tionsstör ung

Bei einer Funktionsstörung des
Systems leuchtet diese Kontrollleuchte
im Kombiinstrument auf, sobald der
Rückwärtsgang eingelegt wird, in
Verbindung mit einem akustischen
Signal (kurzer Piepton).
Wenden Sie sich an das Händlernetz oder eine
qualifizierte Fachwerkstatt.


Die nachfolgenden Informationen stehen im Zusammenhang mit dem Vorhandensein eines Autoradios / Bluetooth ®
mit integrier tem Bildschirm in Ihrem Fahrzeug.

7
5
Fahrbetrieb

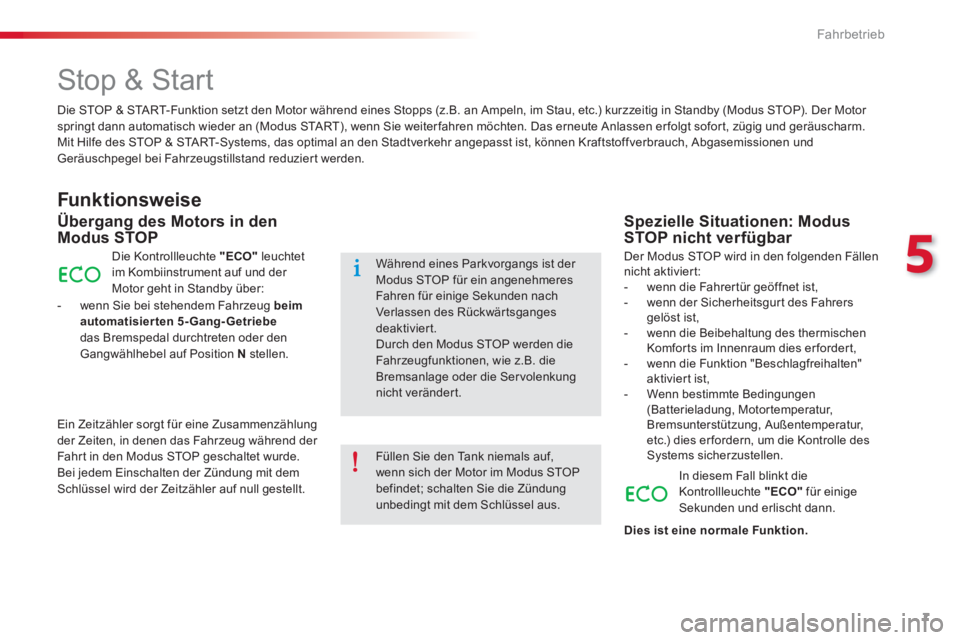

Stop & Start


Funk tionsweise


Übergang des Motors in den
Modus STOP
Die Kontrollleuchte "ECO"
leuchtet
im Kombiinstrument auf und der
Motor geht in Standby über:


- wenn Sie bei stehendem Fahrzeug beim
automatisierten 5-Gang-Getriebe

das Bremspedal durchtreten oder den
Gangwählhebel auf Position N
stellen.
Ein Zeitzähler sorgt für eine Zusammenzählung
der Zeiten, in denen das Fahrzeug während der
Fahrt in den Modus STOP geschaltet wurde.
Bei jedem Einschalten der Zündung mit dem
Schlüssel wird der Zeitzähler auf null gestellt.


Spezielle Situationen: Modus
STOP nicht verfügbar
Der Modus STOP wird in den folgenden Fällen
nicht aktiviert:


- wenn die Fahrertür geöffnet ist,

- wenn der Sicherheitsgurt des Fahrers
gelöst ist,

- wenn die Beibehaltung des thermischen
Komforts im Innenraum dies er fordert,

- wenn die Funktion "Beschlagfreihalten"
aktiviert ist,

- Wenn bestimmte Bedingungen
(Batterieladung, Motortemperatur,
Bremsunterstützung, Außentemperatur,
etc.) dies er fordern, um die Kontrolle des
Systems sicherzustellen.
In diesem Fall blinkt die
Kontrollleuchte "ECO"
für einige
Sekunden und erlischt dann.

Dies ist eine normale Funktion.

Die STOP & START-Funktion setzt den Motor während eines Stopps (z.B. an Ampeln, im Stau, etc.) kurzzeitig in Standby (Modus STOP). Der Motor
springt dann automatisch wieder an (Modus START), wenn Sie weiter fahren möchten. Das erneute Anlassen er folgt sofort, zügig und geräuscharm.
Mit Hilfe des STOP & START-Systems, das optimal an den Stadtverkehr angepasst ist, können Kraftstoffverbrauch, Abgasemissionen und
Geräuschpegel bei Fahrzeugstillstand reduziert werden.

Füllen Sie den Tank niemals auf,
wenn sich der Motor im Modus STOP
befindet; schalten Sie die Zündung
unbedingt mit dem Schlüssel aus.
Während eines Parkvorgangs ist der
Modus STOP für ein angenehmeres
Fahren für einige Sekunden nach
Verlassen des Rückwärtsganges
deaktiviert.
Durch den Modus STOP werden die
Fahrzeugfunktionen, wie z.B. die
Bremsanlage oder die Ser volenkung
nicht verändert.

8
Fahrbetrieb

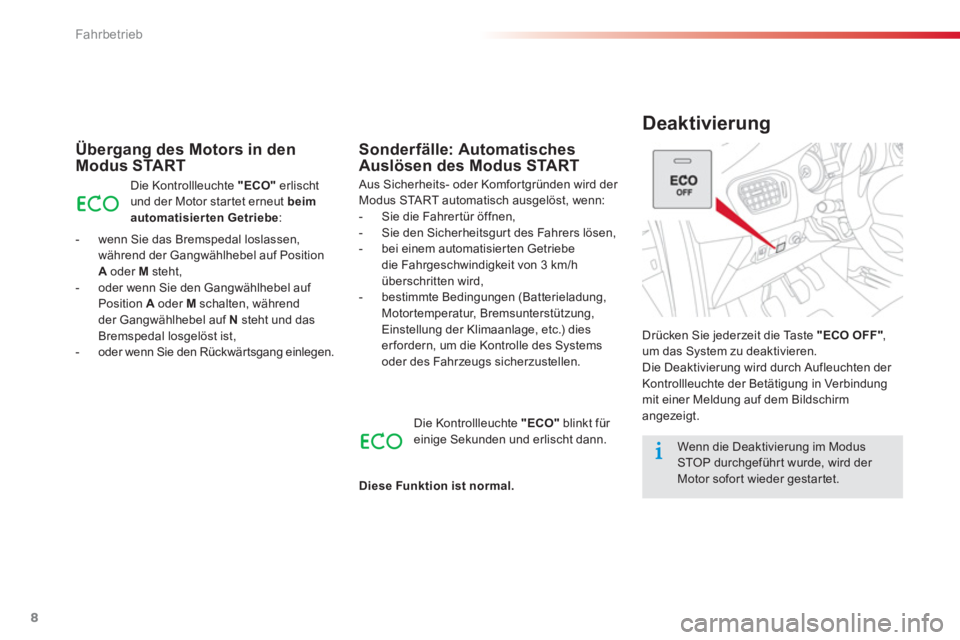

Deaktivierung


Übergang des Motors in den
Modus START
Drücken Sie jederzeit die Taste "ECO OFF"
,
um das System zu deaktivieren.
Die Deaktivierung wird durch Aufleuchten der
Kontrollleuchte der Betätigung in Verbindung
mit einer Meldung auf dem Bildschirm
angezeigt.

Sonderfälle: Automatisches
Auslösen des Modus START
Die Kontrollleuchte "ECO"
erlischt
und der Motor startet erneut beim
automatisierten Getriebe
:


- wenn Sie das Bremspedal loslassen,
während der Gangwählhebel auf Position
A
oder M
steht,

- oder wenn Sie den Gangwählhebel auf
Position A
oder M
schalten, während
der Gangwählhebel auf N
steht und das
Bremspedal losgelöst ist,

- oder wenn Sie den Rückwärtsgang einlegen.
Aus Sicherheits- oder Komfortgründen wird der
Modus START automatisch ausgelöst, wenn:


- Sie die Fahrertür öffnen,

- Sie den Sicherheitsgurt des Fahrers lösen,

- bei einem automatisierten Getriebe
die Fahrgeschwindigkeit von 3 km/h
überschritten wird,

- bestimmte Bedingungen (Batterieladung,
Motortemperatur, Bremsunterstützung,
Einstellung der Klimaanlage, etc.) dies
er fordern, um die Kontrolle des Systems
oder des Fahrzeugs sicherzustellen.
Die Kontrollleuchte "ECO"
blinkt für
einige Sekunden und erlischt dann.

Diese Funktion ist normal.



Wenn die Deaktivierung im Modus
STOP durchgeführt wurde, wird der
Motor sofort wieder gestartet.

9
5
Fahrbetrieb

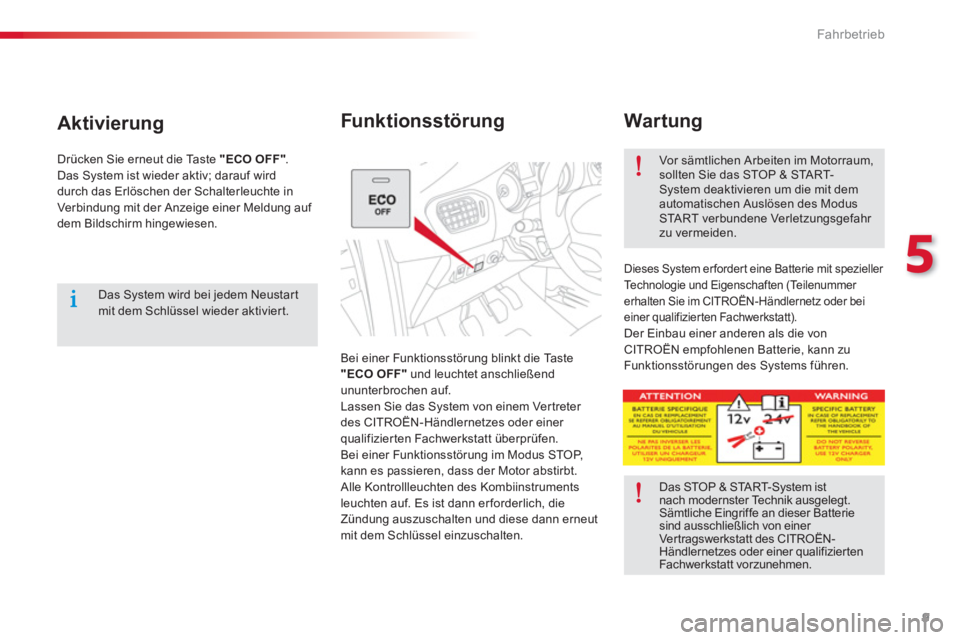

War tung

Bei einer Funktionsstörung blinkt die Taste
"ECO OFF"
und leuchtet anschließend
ununterbrochen auf.
Lassen Sie das System von einem Vertreter
des CITROËN-Händlernetzes oder einer
qualifizierten Fachwerkstatt überprüfen.
Bei einer Funktionsstörung im Modus STOP,
kann es passieren, dass der Motor abstirbt.
Alle Kontrollleuchten des Kombiinstruments
leuchten auf. Es ist dann er forderlich, die
Zündung auszuschalten und diese dann erneut
mit dem Schlüssel einzuschalten.


Funk tionsstör ung

Dieses System er fordert eine Batterie mit spezieller
Technologie und Eigenschaften (Teilenummer
erhalten Sie im CITROËN-Händlernetz oder bei
einer qualifizierten Fachwerkstatt).
Der Einbau einer anderen als die von
CITROËN empfohlenen Batterie, kann zu
Funktionsstörungen des Systems führen.
Vor sämtlichen Arbeiten im Motorraum,
sollten Sie das STOP & START-
System deaktivieren um die mit dem
automatischen Auslösen des Modus
START verbundene Verletzungsgefahr
zu vermeiden.

Das STOP & START-System ist
nach modernster Technik ausgelegt.
Sämtliche Eingriffe an dieser Batterie
sind ausschließlich von einer
Vertragswerkstatt des CITROËN-
Händlernetzes oder einer qualifizierten
Fachwerkstatt vor zunehmen.



Aktivierung


Das System wird bei jedem Neustart
mit dem Schlüssel wieder aktiviert.
Drücken Sie erneut die Taste "ECO OFF"
.
Das System ist wieder aktiv; darauf wird
durch das Erlöschen der Schalterleuchte in
Verbindung mit der Anzeige einer Meldung auf
dem Bildschirm hingewiesen.

10
Sicherheit

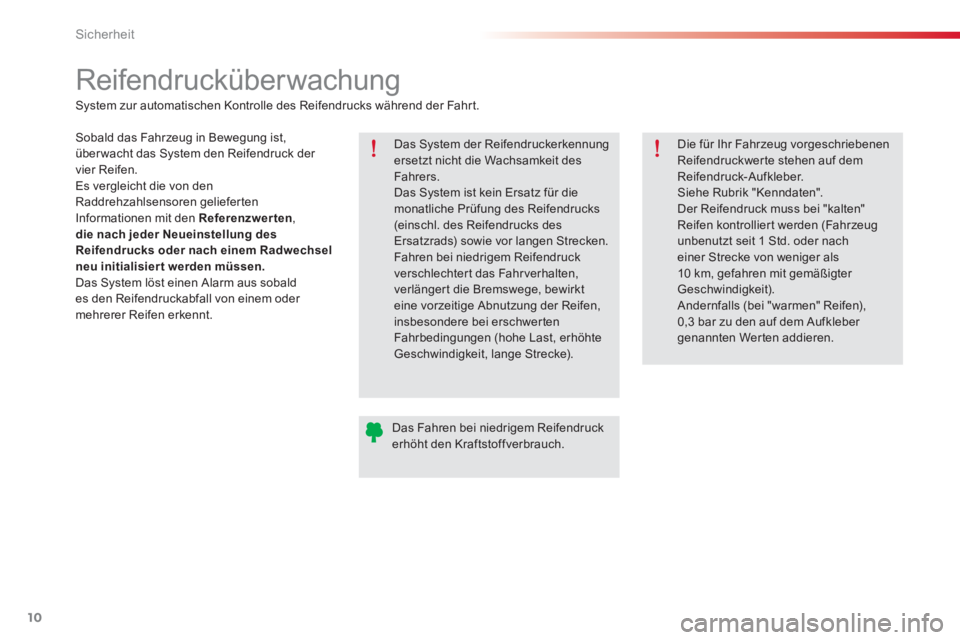

Reifendrucküberwachung


Das System der Reifendruckerkennung
ersetzt nicht die Wachsamkeit des
Fahrers.
Das System ist kein Ersatz für die
monatliche Prüfung des Reifendrucks
(einschl. des Reifendrucks des
Ersatzrads) sowie vor langen Strecken.
Fahren bei niedrigem Reifendruck
verschlechtert das Fahrverhalten,
verlängert die Bremswege, bewirkt
eine vorzeitige Abnutzung der Reifen,
insbesondere bei erschwerten
Fahrbedingungen (hohe Last, erhöhte
Geschwindigkeit, lange Strecke).
Die für Ihr Fahrzeug vorgeschriebenen
Reifendruckwerte stehen auf dem
Reifendruck-Aufkleber.
Siehe Rubrik "Kenndaten".
Der Reifendruck muss bei "kalten"
Reifen kontrolliert werden (Fahrzeug
unbenutzt seit 1 Std. oder nach
einer Strecke von weniger als
10 km, gefahren mit gemäßigter
Geschwindigkeit).
Andernfalls (bei "warmen" Reifen),
0,3 bar zu den auf dem Aufkleber
genannten Werten addieren.


Das Fahren bei niedrigem Reifendruck
erhöht den Kraftstoffverbrauch.
System zur automatischen Kontrolle des Reifendrucks während der Fahrt.

Sobald das Fahrzeug in Bewegung ist,
über wacht das System den Reifendruck der
vier Reifen.
Es vergleicht die von den
Raddrehzahlsensoren gelieferten
Informationen mit den Referenzwerten
,
die nach jeder Neueinstellung des
Reifendrucks oder nach einem Radwechsel
neu initialisier t werden müssen.

Das System löst einen Alarm aus sobald
es den Reifendruckabfall von einem oder
mehrerer Reifen erkennt.

11
7
Sicherheit

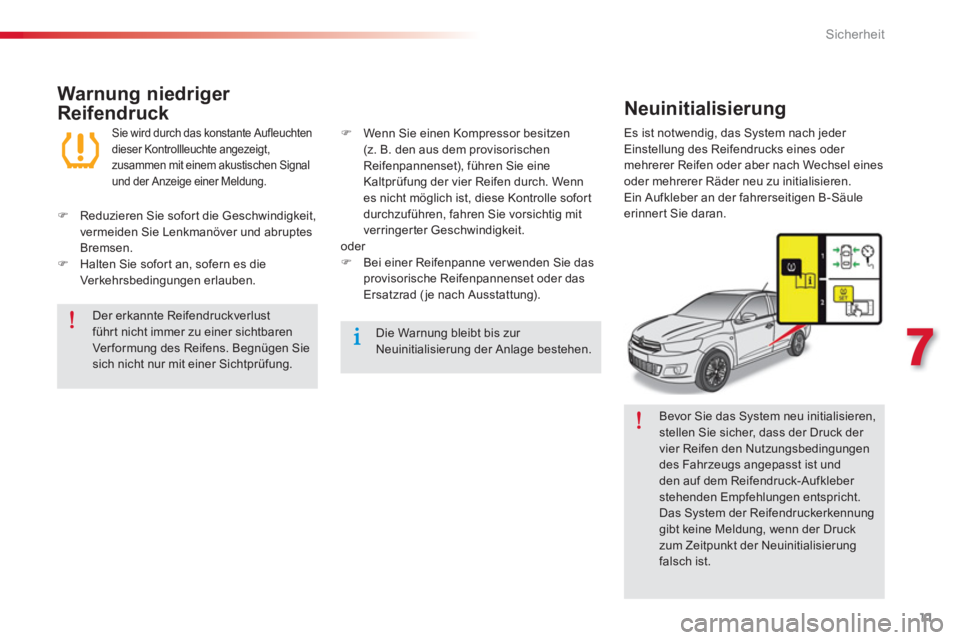

Bevor Sie das System neu initialisieren,
stellen Sie sicher, dass der Druck der
vier Reifen den Nutzungsbedingungen
des Fahrzeugs angepasst ist und
den auf dem Reifendruck-Aufkleber
stehenden Empfehlungen entspricht.
Das System der Reifendruckerkennung
gibt keine Meldung, wenn der Druck
zum Zeitpunkt der Neuinitialisierung
falsch ist.

Der erkannte Reifendruckverlust
führt nicht immer zu einer sichtbaren
Ver formung des Reifens. Begnügen Sie
sich nicht nur mit einer Sichtprüfung.
Die Warnung bleibt bis zur
Neuinitialisierung der Anlage bestehen.



Warnung niedriger
Reifendruck

Sie wird durch das konstante Aufleuchten
dieser Kontrollleuchte angezeigt,
zusammen mit einem akustischen Signal
und der Anzeige einer Meldung.




)
Reduzieren Sie sofort die Geschwindigkeit,
vermeiden Sie Lenkmanöver und abruptes
Bremsen.

)
Halten Sie sofort an, sofern es die
Verkehrsbedingungen erlauben.



)
Wenn Sie einen Kompressor besitzen
(z. B. den aus dem provisorischen
Reifenpannenset), führen Sie eine
Kaltprüfung der vier Reifen durch. Wenn
es nicht möglich ist, diese Kontrolle sofort
durchzuführen, fahren Sie vorsichtig mit
verringerter Geschwindigkeit.
oder


)
Bei einer Reifenpanne ver wenden Sie das
provisorische Reifenpannenset oder das
Ersatzrad ( je nach Ausstattung).



Neuinitialisierung


Es ist notwendig, das System nach jeder
Einstellung des Reifendrucks eines oder
mehrerer Reifen oder aber nach Wechsel eines
oder mehrerer Räder neu zu initialisieren.
Ein Aufkleber an der fahrerseitigen B-Säule
erinnert Sie daran.

12
Sicherheit




Die Abfrage zur Reinitialisierung des Systems er folgt über das Menü der Fahrzeugkonfiguration,
bei eingeschalteter Zündung
und Fahrzeug im Stand:


- bei mit einem Bildschirm ausgestatteten Fahrzeugen über das Konfigurationsmenü des Fahrzeugs,

- bei Fahrzeugen ohne Bildschirm über den Knopf im Handschuhfach.




)
Drücken Sie auf die Taste MENU
, um zum
Hauptmenü zu gelangen.

)
Drücken Sie die Tasten "
" oder "
"
um das Menü " Personalisierung-
Konfiguration
", auszuwählen, um
bestätigen Sie dann durch Drücken der
mittleren Taste.

)
Drücken Sie die Tasten "
" oder "
"
um das Menü " Fahrzeugparameter
definieren
", auszuwählen und bestätigen
Sie dann durch Drücken der mittleren
Ta s t e .
)
Drücken Sie die Tasten "
" oder "
" um
die Kategorie " Fahrhilfe
", auszuwählen
und bestätigen Sie dann durch Drücken
der mittleren Taste.

)
Drücken Sie die Tasten "
" oder "
",
um " Reifen aufpumpen" , und dann
" Reinitialisierung
", auszuwählen und
bestätigen Sie dann durch Drücken der
mittleren Taste.
Eine Meldung bestätigt die
Reinitialisierung.









Monochrombildschirm C





Fahrzeuge ohne Bildschirm



)
Öffnen Sie das Handschuhfach.

)
Drücken Sie lang auf diese Taste.
Ein tiefes akustisches Signal bestätigt die
Reinitialisierung.
Ein hohes akustisches Signal gibt an, dass die
Reinitialisierung nicht vorgenommen wurde.

Die neu gespeicherten Reifendruckwerte
werden von dem System als Standardwerte
berücksichtigt.

13
7
Sicherheit

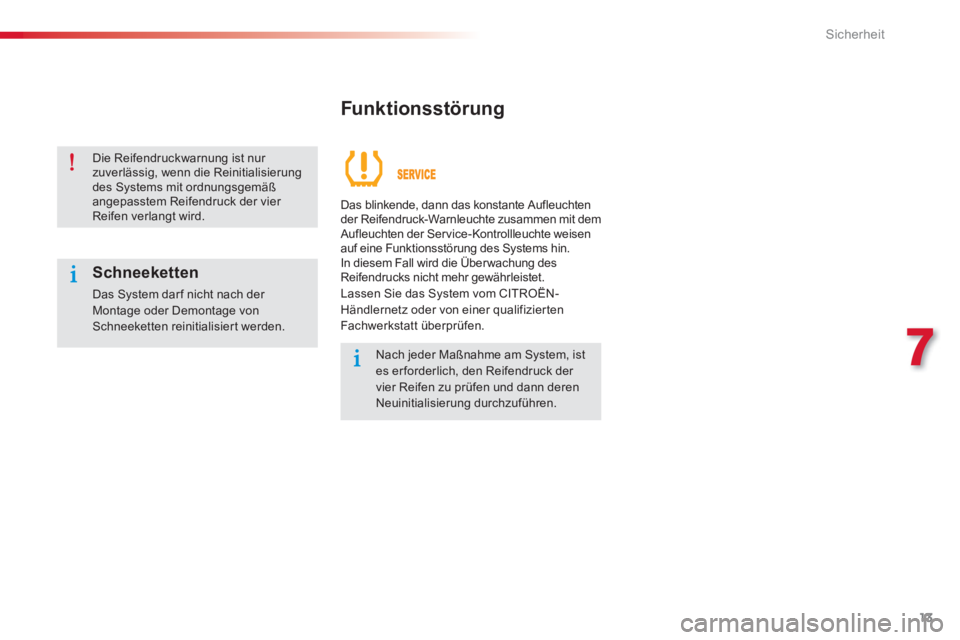

Funk tionsstör ung



Die Reifendruckwarnung ist nur
zuverlässig, wenn die Reinitialisierung
des Systems mit ordnungsgemäß
angepasstem Reifendruck der vier
Reifen verlangt wird.


Schneeketten

Das System dar f nicht nach der
Montage oder Demontage von
Schneeketten reinitialisiert werden.


Nach jeder Maßnahme am System, ist
es er forderlich, den Reifendruck der
vier Reifen zu prüfen und dann deren
Neuinitialisierung durchzuführen.
Das blinkende, dann das konstante Aufleuchten
der Reifendruck-Warnleuchte zusammen mit dem
Aufleuchten der Service-Kontrollleuchte weisen
auf eine Funktionsstörung des Systems hin.
In diesem Fall wird die Über wachung des
Reifendrucks nicht mehr gewährleistet.
Lassen Sie das System vom CITROËN-
Händlernetz oder von einer qualifizierten
Fachwerkstatt überprüfen.

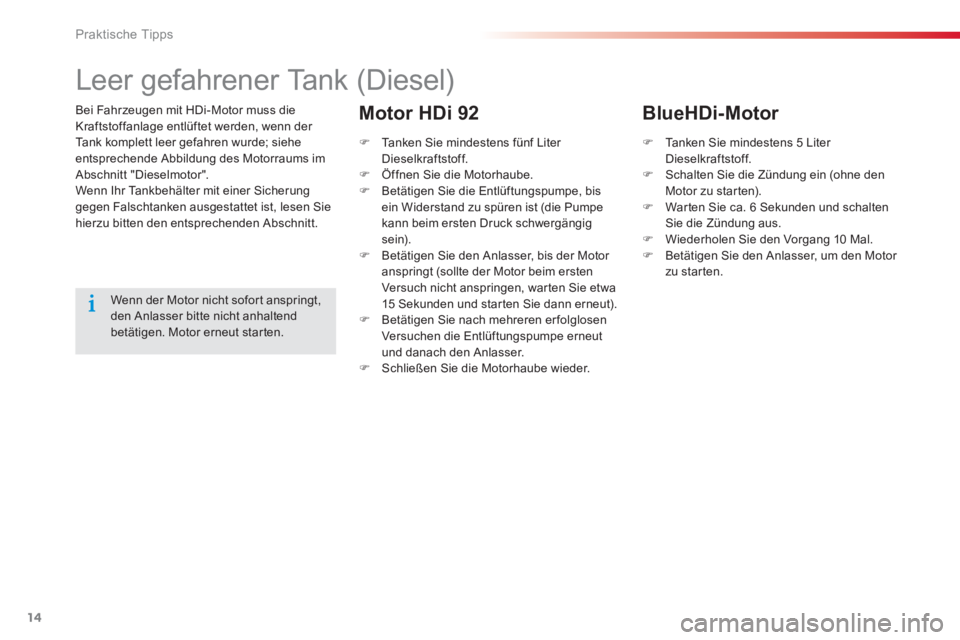

14
Praktische Tipps

Bei Fahrzeugen mit HDi-Motor muss die
Kraftstoffanlage entlüftet werden, wenn der
Tank komplett leer gefahren wurde; siehe
entsprechende Abbildung des Motorraums im
Abschnitt "Dieselmotor".
Wenn Ihr Tankbehälter mit einer Sicherung
gegen Falschtanken ausgestattet ist, lesen Sie
hierzu bitten den entsprechenden Abschnitt.









Leer gefahrener Tank (Diesel)


Wenn der Motor nicht sofort anspringt,
den Anlasser bitte nicht anhaltend
betätigen. Motor erneut starten.


)
Tanken Sie mindestens fünf Liter
Dieselkraftstoff.

)
Öffnen Sie die Motorhaube.

)
Betätigen Sie die Entlüftungspumpe, bis
ein Widerstand zu spüren ist (die Pumpe
kann beim ersten Druck schwergängig
sein).

)
Betätigen Sie den Anlasser, bis der Motor
anspringt (sollte der Motor beim ersten
Versuch nicht anspringen, warten Sie etwa
15 Sekunden und starten Sie dann erneut).

)
Betätigen Sie nach mehreren er folglosen
Versuchen die Entlüftungspumpe erneut
und danach den Anlasser.

)
Schließen Sie die Motorhaube wieder.



Motor HDi 92



)
Tanken Sie mindestens 5 Liter
Dieselkraftstoff.

)
Schalten Sie die Zündung ein (ohne den
Motor zu starten).

)
Warten Sie ca. 6 Sekunden und schalten
Sie die Zündung aus.

)
Wiederholen Sie den Vorgang 10 Mal.

)
Betätigen Sie den Anlasser, um den Motor
zu starten.







BlueHDi-Motor
