Te c h n i s c h e D a t e n

Die angegebenen Werte für Gesamtzuggewicht und Anhängelasten gelten für eine maximale Höhenlage von 1000 Metern. Die aufgeführte
Anhängelast ist in Schritten von weiteren 1000 Metern um jeweils 10 % zu reduzieren.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist jedoch die geltende
gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können, zum Schutz des Motors, zu einem Leistungsabfall des Fahrzeugs führen. Verringern Sie bei Außentemperaturen
über 37 °C die Anhängelast.

*
Das Gewicht im fahrbereiten Zustand ist gleich dem Leergewicht + Fahrer (75 kg).

**

Der hier deklarierte Maximal-Wert für die gebremste Anhängelast kann nur bei Teilbeladung des Zugfahrzeugs genutzt werden. Dies ist bedingt
durch die jeweilige Höhe des zulässigen Gesamtzuggewichts. Bei jedem Beladungszustand gilt, dass die Summe aus tatsächlichem Gewicht des
Zugfahrzeugs und tatsächlicher Anhängelast das zulässige Gesamtzuggewicht nicht überschreiten dar f. Achtung: das Fahren mit Anhänger kann bei
einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.
Motor



HDi 92



BlueHDi 100



Getriebe

Schaltgetriebe(5 Gänge)
Schaltgetriebe (5 Gänge)

Amtl. Varianten- /

Versionsbezeichnung

: DD...

9HJC
9HP0
BHY6


- minimales Leergewicht
1 090
1 090


- minimales Gewicht in fahrbereitem Zustand *

1 165
1 165


- zulässiges Gesamtgewicht
1 549
1 548
1 585


- zulässiges Gesamtzuggewicht mit Anhänger
bis 12 % Steigung
2 299
2 298
2 335


- Anhängelast gebremst
bis 12 % Steigung
750
750


- max. Anhängelast gebremst ** bis 12%
Steigung (mit Lastübertragung innerhalb
des zul. Gesamtzuggewichts mit Anhänger)
1 010
1 010


- Anhänglast ungebremst
580
580


- max. zulässige Stützlast
55
55

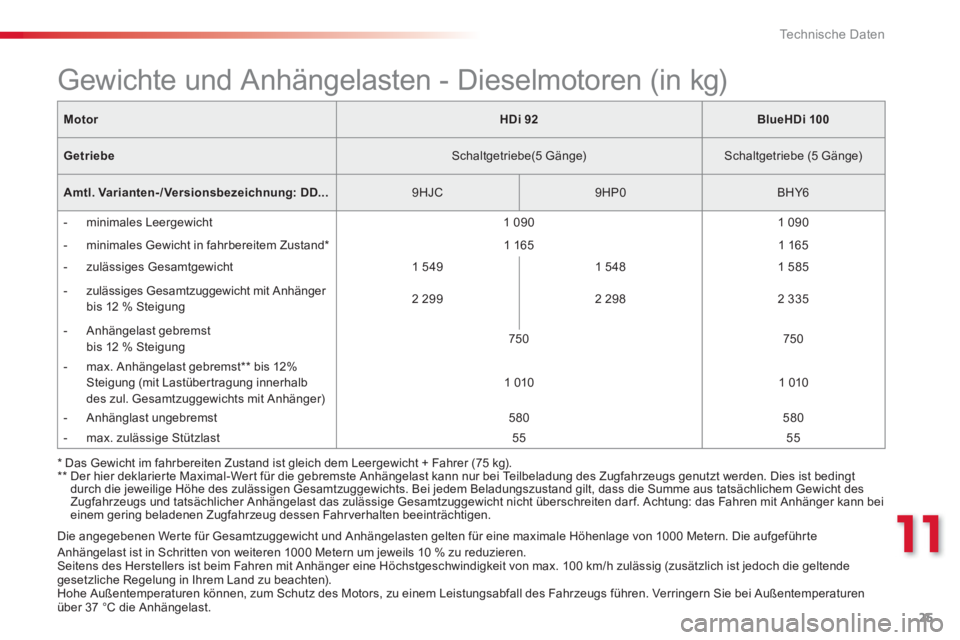

Gewichte und Anhängelasten - Dieselmotoren (in kg)

Audio-Anlage und Telematik
4

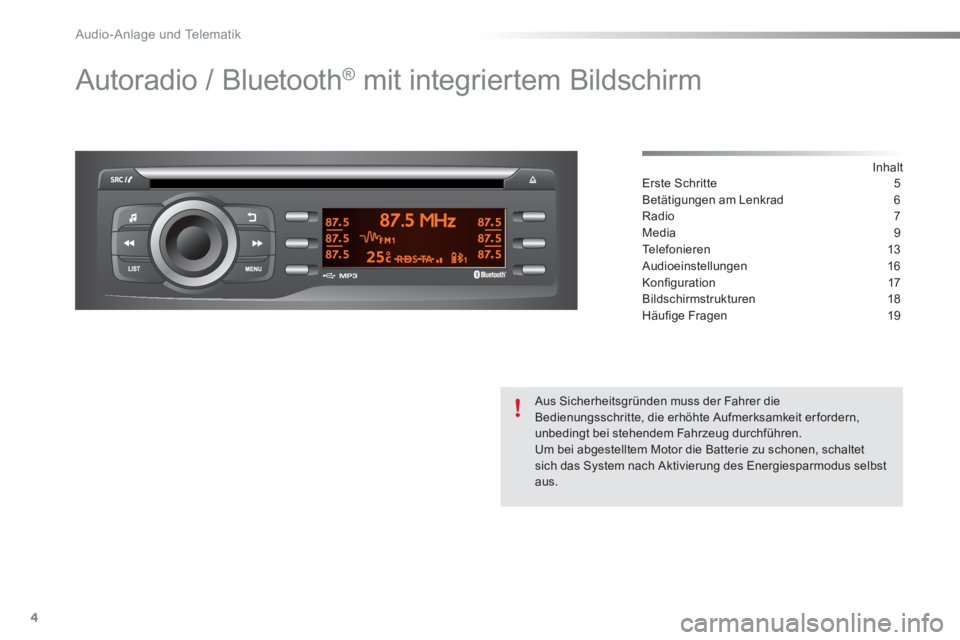

Autoradio / Bluetooth® mit integriertem Bildschirm


Inhalt
Erste Schritte 5
Betätigungen am Lenkrad 6
Radio 7
Media 9
Te l e f o n i e r e n 13
Audioeinstellungen 16
Konfi guration 17
Bildschirmstrukturen 18
Häufi ge Fragen 19

Aus Sicherheitsgründen muss der Fahrer die
Bedienungsschritte, die erhöhte Aufmerksamkeit erfordern,
unbedingt bei stehendem Fahrzeug durchführen.
Um bei abgestelltem Motor die Batterie zu schonen, schaltet
sich das System nach Aktivierung des Energiesparmodus selbst
aus.

.
Audio-Anlage und Telematik
5

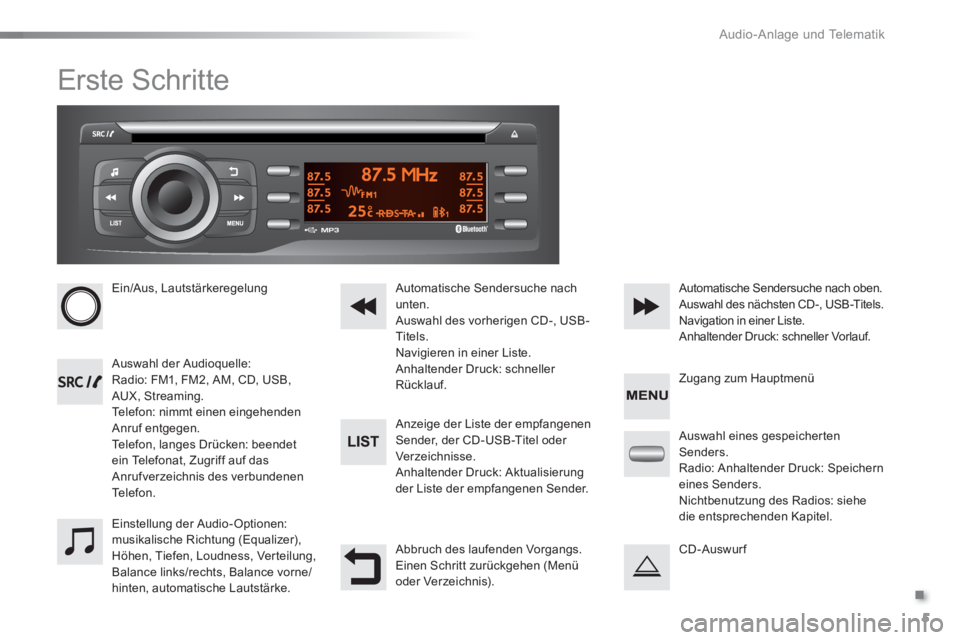

Erste Schritte



Ein/Aus, Lautstärkeregelung


Auswahl der Audioquelle:
Radio: FM1, FM2, AM, CD, USB,
AUX, Streaming.
Telefon: nimmt einen eingehenden
Anruf entgegen.
Telefon, langes Drücken: beendet
ein Telefonat, Zugriff auf das
Anrufverzeichnis des verbundenen
Te l e f o n .

Anzeige der Liste der empfangenen
Sender, der CD-USB-Titel oder
Ver zeic hnisse.
Anhaltender Druck: Aktualisierung
der Liste der empfangenen Sender.
Automatische Sendersuche nach
unten.
Auswahl des vorherigen CD-, USB-
Titels.
Navigieren in einer Liste.
Anhaltender Druck: schneller
Rücklauf.
Automatische Sendersuche nach oben.
Auswahl des nächsten CD-, USB-Titels.
Navigation in einer Liste.
Anhaltender Druck: schneller Vorlauf.

Einstellung der Audio- Optionen:
musikalische Richtung (Equalizer),
Höhen, Tiefen, Loudness, Verteilung,
Balance links/rechts, Balance vorne/
hinten, automatische Lautstärke.
Abbruch des laufenden Vorgangs.
Einen Schritt zurückgehen (Menü
oder Verzeichnis).
Auswahl eines gespeicherten
Senders.
Radio: Anhaltender Druck: Speichern
eines Senders.
Nichtbenutzung des Radios: siehe
die entsprechenden Kapitel.

CD-Auswurf

Zugang zum Hauptmenü

Audio-Anlage und Telematik
6

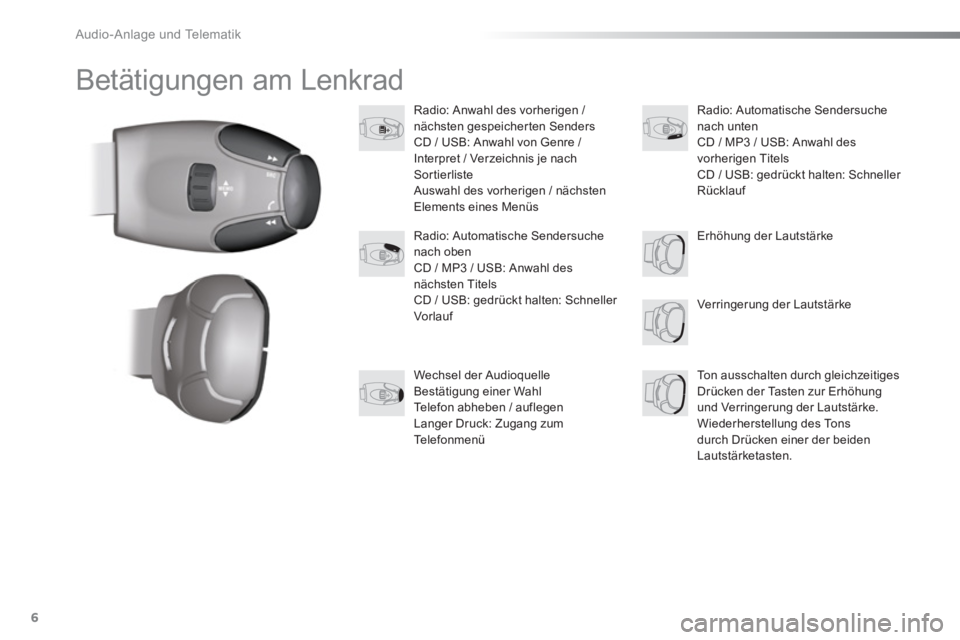

Betätigungen am Lenkrad







Radio: Anwahl des vorherigen /
nächsten gespeicherten Senders
CD / USB: Anwahl von Genre /
Interpret / Verzeichnis je nach
Sortierliste
Auswahl des vorherigen / nächsten
Elements eines Menüs

Verringerung der Lautstärke
Radio: Automatische Sendersuche
nach oben
CD / MP3 / USB: Anwahl des
nächsten Titels
CD / USB: gedrückt halten: Schneller
Vor lauf

Ton ausschalten durch gleichzeitiges
Drücken der Tasten zur Erhöhung
und Verringerung der Lautstärke.
Wiederherstellung des Tons
durch Drücken einer der beiden
Lautstärketasten.

Radio: Automatische Sendersuche
nach unten
CD / MP3 / USB: Anwahl des
vorherigen Titels
CD / USB: gedrückt halten: Schneller
Rücklauf

Wechsel der Audioquelle
Bestätigung einer Wahl
Telefon abheben / auflegen
Langer Druck: Zugang zum
Te l e f o n m e n ü
Erhöhung der Lautstärke

.
Audio-Anlage und Telematik
7

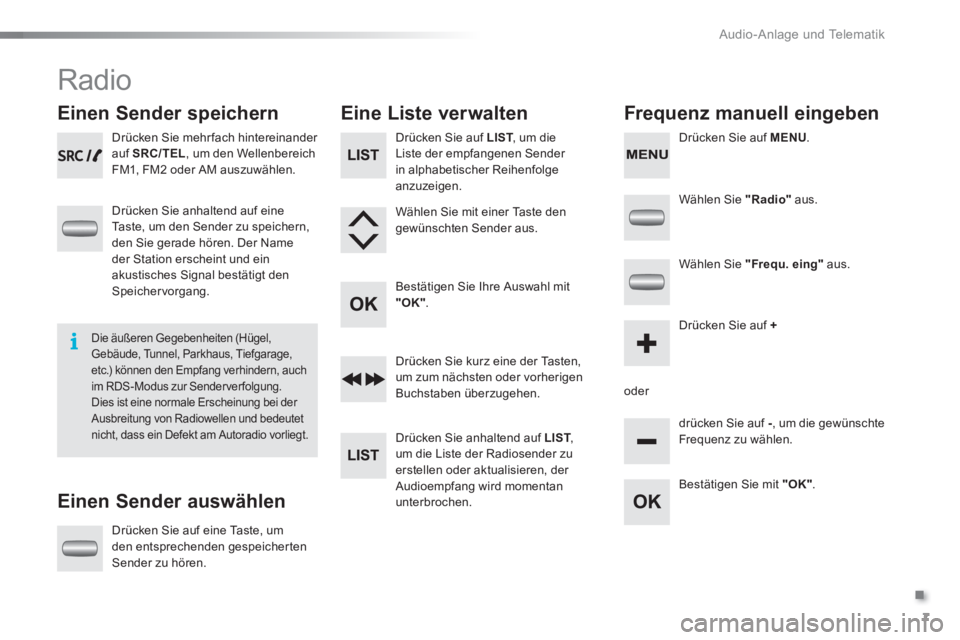

Radio






Einen Sender speichern

Einen Sender auswählen
Eine Liste verwalten
Frequenz manuell eingeben


Drücken Sie mehr fach hintereinander
auf SRC/TEL
, um den Wellenbereich
FM1, FM2 oder AM auszuwählen.

Drücken Sie anhaltend auf eine
Taste, um den Sender zu speichern,
den Sie gerade hören. Der Name
der Station erscheint und ein
akustisches Signal bestätigt den
Speichervorgang.

Drücken Sie auf eine Taste, um
den entsprechenden gespeicherten
Sender zu hören.

Wählen Sie "Radio"
aus.

Wählen Sie "Frequ. eing"
aus.

Drücken Sie auf +



oder

drücken Sie auf -
, um die gewünschte
Frequenz zu wählen.
Drücken Sie kurz eine der Tasten,
um zum nächsten oder vorherigen
Buchstaben überzugehen.

Drücken Sie anhaltend auf LIST
,
um die Liste der Radiosender zu
erstellen oder aktualisieren, der
Audioempfang wird momentan
unterbrochen.

Drücken Sie auf LIST
, um die
Liste der empfangenen Sender
in alphabetischer Reihenfolge
anzuzeigen.



Wählen Sie mit einer Taste den
gewünschten Sender aus.

Bestätigen Sie Ihre Auswahl mit
"OK"
.

Bestätigen Sie mit "OK"
.



Die äußeren Gegebenheiten (Hügel,
Gebäude, Tunnel, Parkhaus, Tiefgarage,
etc.) können den Empfang verhindern, auch
im RDS-Modus zur Sender ver folgung.
Dies ist eine normale Erscheinung bei der
Ausbreitung von Radiowellen und bedeutet
nicht, dass ein Defekt am Autoradio vorliegt.



Drücken Sie auf MENU
.

Audio-Anlage und Telematik
8

Wählen Sie "Radio"
aus.
Wählen Sie "Radio"
aus.

Wählen Sie "Radio"
aus.

Setzen Sie ein Häkchen bei RDS
zum Aktivieren bzw. entfernen Sie es
zum Deaktivieren der RDS
-Funktion.
Setzen Sie ein Häkchen bei "TXT"
,
um die Anzeige von Textinfos zu
aktivieren, oder entfernen Sie das
Häkchen, um sie zu deaktivieren.

Setzen Sie ein Häkchen bei "TA"

oder entfernen Sie es, um den
Empfang von Verkehrsmeldungen zu
aktivieren oder deaktivieren.
Bestätigen Sie mit "OK"
, um Ihre
Wahl zu speichern.

Bestätigen Sie mit "OK"
, um die
Wahl zu speichern.


Bestätigen Sie mit "OK"
, um die
Wahl zu speichern.

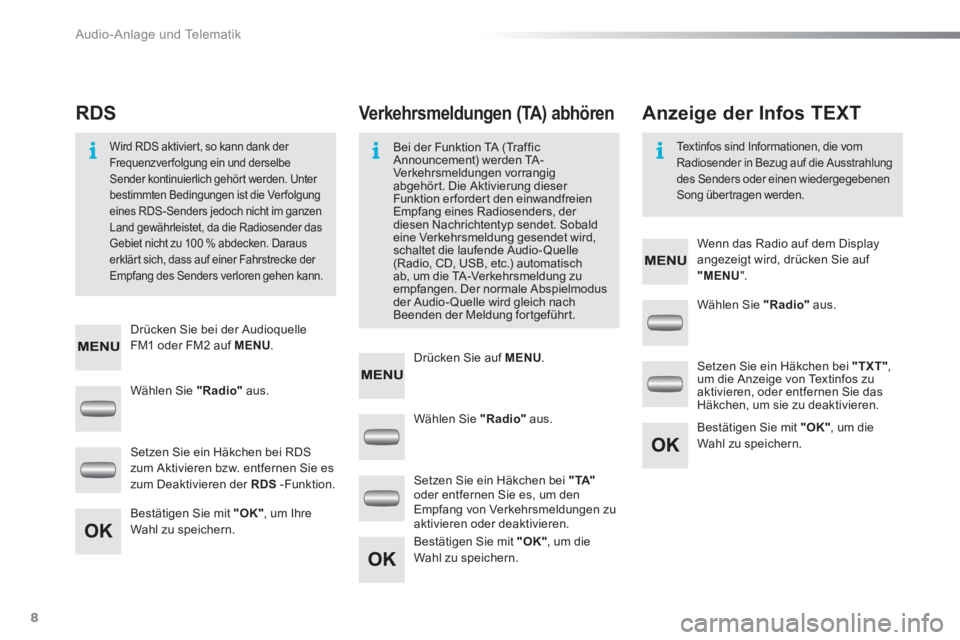

Ver kehrsmeldungen ( TA) abhören

RDS
Anzeige der Infos TEXT


Bei der Funktion TA (Traffic
Announcement) werden TA-
Verkehrsmeldungen vorrangig
abgehört. Die Aktivierung dieser
Funktion er fordert den einwandfreien
Empfang eines Radiosenders, der
diesen Nachrichtentyp sendet. Sobald
eine Verkehrsmeldung gesendet wird,
schaltet die laufende Audio- Quelle
(Radio, CD, USB, etc.) automatisch
ab, um die TA-Verkehrsmeldung zu
empfangen. Der normale Abspielmodus
der Audio- Quelle wird gleich nach
Beenden der Meldung fortgeführt.

Wird RDS aktiviert, so kann dank der
Frequenzver folgung ein und derselbe
Sender kontinuierlich gehört werden. Unter
bestimmten Bedingungen ist die Ver folgung
eines RDS-Senders jedoch nicht im ganzen
Land gewährleistet, da die Radiosender das
Gebiet nicht zu 100 % abdecken. Daraus
erklärt sich, dass auf einer Fahrstrecke der
Empfang des Senders verloren gehen kann.


Textinfos sind Informationen, die vom
Radiosender in Bezug auf die Ausstrahlung
des Senders oder einen wiedergegebenen
Song übertragen werden.



Drücken Sie bei der Audioquelle
FM1 oder FM2 auf MENU
.


Wenn das Radio auf dem Display
angezeigt wird, drücken Sie auf
"MENU
".

Drücken Sie auf MENU
.

.
Audio-Anlage und Telematik
9

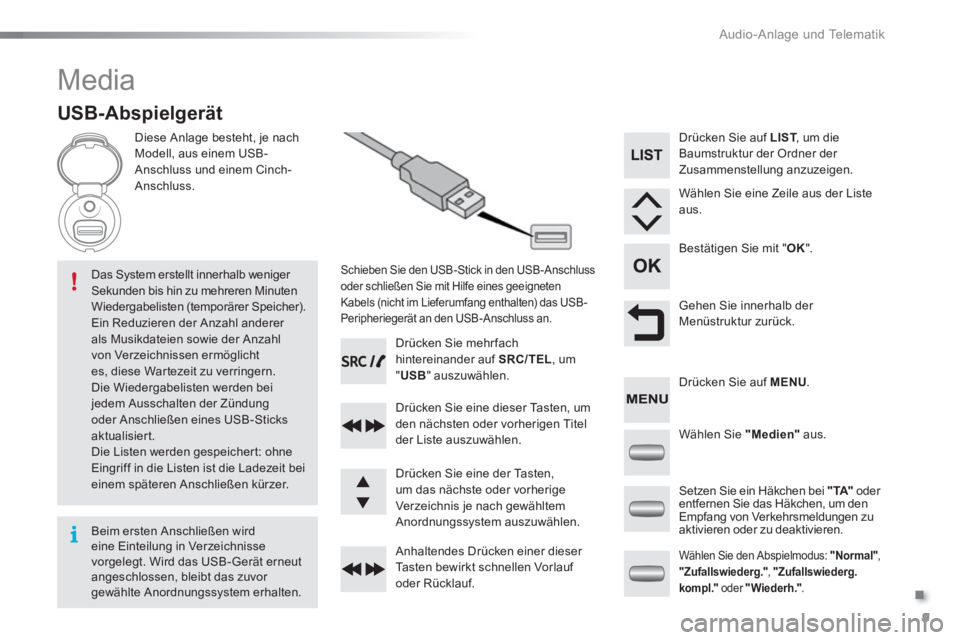

Media










USB-Abspielgerät


Diese Anlage besteht, je nach
Modell, aus einem USB-
Anschluss und einem Cinch-
Anschluss.


Schieben Sie den USB-Stick in den USB-Anschluss
oder schließen Sie mit Hilfe eines geeigneten
Kabels (nicht im Lieferumfang enthalten) das USB-
Peripheriegerät an den USB-Anschluss an.

Das System erstellt innerhalb weniger
Sekunden bis hin zu mehreren Minuten
Wiedergabelisten (temporärer Speicher).
Ein Reduzieren der Anzahl anderer
als Musikdateien sowie der Anzahl
von Verzeichnissen ermöglicht
es, diese Wartezeit zu verringern.
Die Wiedergabelisten werden bei
jedem Ausschalten der Zündung
oder Anschließen eines USB-Sticks
aktualisiert.
Die Listen werden gespeichert: ohne
Eingriff in die Listen ist die Ladezeit bei
einem späteren Anschließen kürzer.
Drücken Sie mehr fach
hintereinander auf SRC/TEL
, um
" USB
" auszuwählen.

Drücken Sie eine dieser Tasten, um
den nächsten oder vorherigen Titel
der Liste auszuwählen.

Anhaltendes Drücken einer dieser
Tasten bewirkt schnellen Vorlauf
oder Rücklauf.
Drücken Sie eine der Tasten,
um das nächste oder vorherige
Verzeichnis je nach gewähltem
Anordnungssystem auszuwählen.
Drücken Sie auf LIST
, um die
Baumstruktur der Ordner der
Zusammenstellung anzuzeigen.

Wählen Sie eine Zeile aus der Liste
aus.

Bestätigen Sie mit " OK
".

Gehen Sie innerhalb der
Menüstruktur zurück.

Wählen Sie "Medien"
aus.


Wählen Sie den Abspielmodus: "Normal"
,
"Zufallswiederg."
, "Zufallswiederg.
kompl."
oder "Wiederh."
.



Setzen Sie ein Häkchen bei "TA"
oder
entfernen Sie das Häkchen, um den
Empfang von Verkehrsmeldungen zu
aktivieren oder zu deaktivieren.
Drücken Sie auf MENU
.



Beim ersten Anschließen wird
eine Einteilung in Verzeichnisse
vorgelegt. Wird das USB-Gerät erneut
angeschlossen, bleibt das zuvor
gewählte Anordnungssystem erhalten.

Audio-Anlage und Telematik
10

Drücken Sie mehr fach hintereinander
auf die Taste SRC/TEL
, um " CD
"
anzuzeigen.

Drücken Sie auf eine der Tasten, um
auf den vorherigen oder nächsten
Titel der Liste zuzugreifen.

Drücken Sie für einen schnellen
Vorlauf oder einen schnellen Rücklauf
anhaltend auf eine der Tasten.

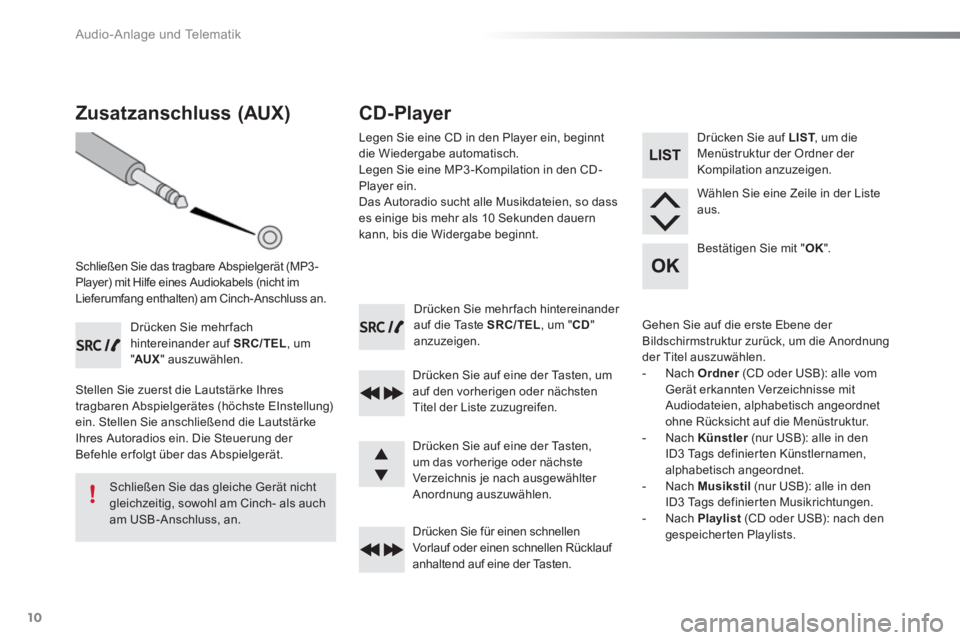

Zusatzanschluss (AUX)


Schließen Sie das tragbare Abspielgerät (MP3 -
Player) mit Hilfe eines Audiokabels (nicht im
Lieferumfang enthalten) am Cinch-Anschluss an.

Drücken Sie mehr fach
hintereinander auf SRC/TEL
, um
" AUX
" auszuwählen.

Stellen Sie zuerst die Lautstärke Ihres
tragbaren Abspielgerätes (höchste EInstellung)
ein. Stellen Sie anschließend die Lautstärke
Ihres Autoradios ein. Die Steuerung der
Befehle er folgt über das Abspielgerät.

Schließen Sie das gleiche Gerät nicht
gleichzeitig, sowohl am Cinch- als auch
am USB-Anschluss, an.







CD-Player


Legen Sie eine CD in den Player ein, beginnt
die Wiedergabe automatisch.
Legen Sie eine MP3 -Kompilation in den CD-
Player ein.
Das Autoradio sucht alle Musikdateien, so dass
es einige bis mehr als 10 Sekunden dauern
kann, bis die Widergabe beginnt.

Drücken Sie auf eine der Tasten,
um das vorherige oder nächste
Verzeichnis je nach ausgewählter
Anordnung auszuwählen.
Drücken Sie auf LIST
, um die
Menüstruktur der Ordner der
Kompilation anzuzeigen.

Wählen Sie eine Zeile in der Liste
aus.

Bestätigen Sie mit " OK
".







Gehen Sie auf die erste Ebene der
Bildschirmstruktur zurück, um die Anordnung
der Titel auszuwählen.


- Nach Ordner
(CD oder USB): alle vom
Gerät erkannten Verzeichnisse mit
Audiodateien, alphabetisch angeordnet
ohne Rücksicht auf die Menüstruktur.

- Nach Künstler
(nur USB): alle in den
ID3 Tags definierten Künstlernamen,
alphabetisch angeordnet.

- Nach Musikstil
(nur USB): alle in den
ID3 Tags definierten Musikrichtungen.

- Nach Playlist
(CD oder USB): nach den
gespeicher ten Playlists.

.
Audio-Anlage und Telematik
11

Das Autoradio spielt nur Dateien mit der
Er weiterung ".mp3", ".wma", ".wav" auf CD-
Trägern ab und kann auch Dateien mit der
Endung ".ogg" lesen (nur von USB).

Es wird empfohlen, Dateinamen mit weniger
als 20 Buchstaben und ohne Sonderzeichen
(Bsp.: " ? ; ü) einzugeben, um Wiedergabe- und
Anzeigeprobleme zu vermeiden.


Um eine gebrannte CDR oder CDRW abspielen zu
können, wählen Sie zum Brennen vorzugsweise
die Normen ISO 9660 Level 1, 2 oder Joliet.
Wenn die CD in einem anderen Format
gebrannt wurde, wird sie möglicher weise nicht
korrekt abgespielt.
Es empfiehlt sich, auf ein und derselben
CD stets die gleiche Brenn-Norm mit der
kleinstmöglichen Geschwindigkeit (maximal 4x)
zu ver wenden, um optimale akustische Qualität
zu erzielen.
Im besonderen Fall einer Multi-Session- CD
empfiehlt sich die Joliet-Norm.

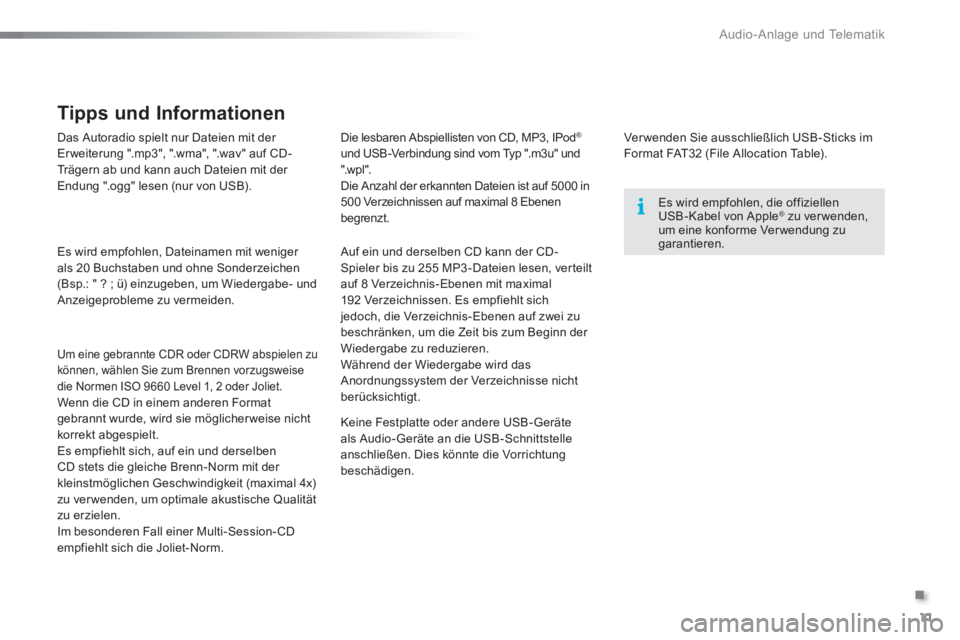

Tipps und Informationen


Ver wenden Sie ausschließlich USB-Sticks im
Format FAT32 (File Allocation Table).

Es wird empfohlen, die offiziellen
USB-Kabel von Apple
® zu ver wenden,
um eine konforme Ver wendung zu
garantieren.


Auf ein und derselben CD kann der CD-
Spieler bis zu 255 MP3 -Dateien lesen, verteilt
auf 8 Verzeichnis-Ebenen mit maximal
192 Verzeichnissen. Es empfiehlt sich
jedoch, die Verzeichnis-Ebenen auf zwei zu
beschränken, um die Zeit bis zum Beginn der
Wiedergabe zu reduzieren.
Während der Wiedergabe wird das
Anordnungssystem der Verzeichnisse nicht
berücksichtigt.

Keine Festplatte oder andere USB-Geräte
als Audio-Geräte an die USB-Schnittstelle
anschließen. Dies könnte die Vorrichtung
beschädigen.
Die lesbaren Abspiellisten von CD, MP3, IPod
®
und USB-Verbindung sind vom Typ ".m3u" und
".w pl ".
Die Anzahl der erkannten Dateien ist auf 5000 in
500 Verzeichnissen auf maximal 8 Ebenen
begrenzt.

Audio-Anlage und Telematik
12

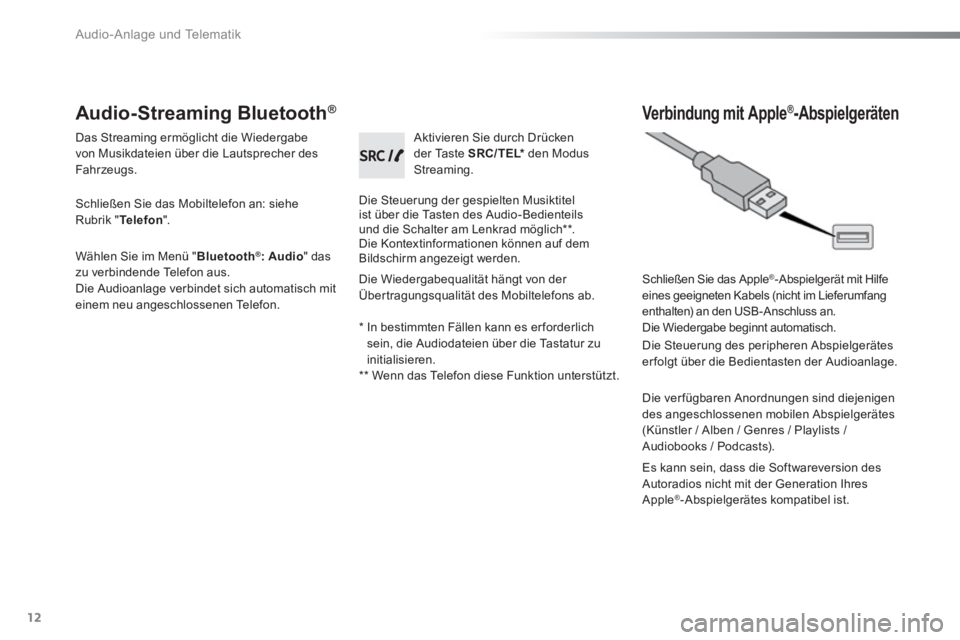

Audio-Streaming Bluetooth®


Das Streaming ermöglicht die Wiedergabe
von Musikdateien über die Lautsprecher des
Fahrzeugs.

Schließen Sie das Mobiltelefon an: siehe
Rubrik " Te l e f o n
".

Wählen Sie im Menü " Bluetooth

®

: Audio
" das
zu verbindende Telefon aus.
Die Audioanlage verbindet sich automatisch mit
einem neu angeschlossenen Telefon.
Die Steuerung der gespielten Musiktitel
ist über die Tasten des Audio-Bedienteils
und die Schalter am Lenkrad möglich ** .
Die Kontextinformationen können auf dem
Bildschirm angezeigt werden.
Aktivieren Sie durch Drücken
der Taste SRC/TEL *
den Modus
Streaming.


Ver bindung mit Apple ®
-Abspielgeräten


Schließen Sie das Apple ®
-Abspielgerät mit Hilfe
eines geeigneten Kabels (nicht im Lieferumfang
enthalten) an den USB-Anschluss an.
Die Wiedergabe beginnt automatisch.

Die Steuerung des peripheren Abspielgerätes
er folgt über die Bedientasten der Audioanlage.

Die ver fügbaren Anordnungen sind diejenigen
des angeschlossenen mobilen Abspielgerätes
(Künstler / Alben / Genres / Playlists /
Audiobooks / Podcasts).

Es kann sein, dass die Softwareversion des
Autoradios nicht mit der Generation Ihres
Apple
® -Abspielgerätes kompatibel ist.

Die Wiedergabequalität hängt von der
Übertragungsqualität des Mobiltelefons ab.


*
In bestimmten Fällen kann es er forderlich
sein, die Audiodateien über die Tastatur zu
initialisieren.

**
Wenn das Telefon diese Funktion unterstützt.
