CITROEN C-ELYSÉE 2016 Upute Za Rukovanje (in Croatian)
Manufacturer: CITROEN, Model Year: 2016, Model line: C-ELYSÉE, Model: CITROEN C-ELYSÉE 2016Pages: 330, PDF Size: 22.49 MB
Page 301 of 330
15
10
Provjere

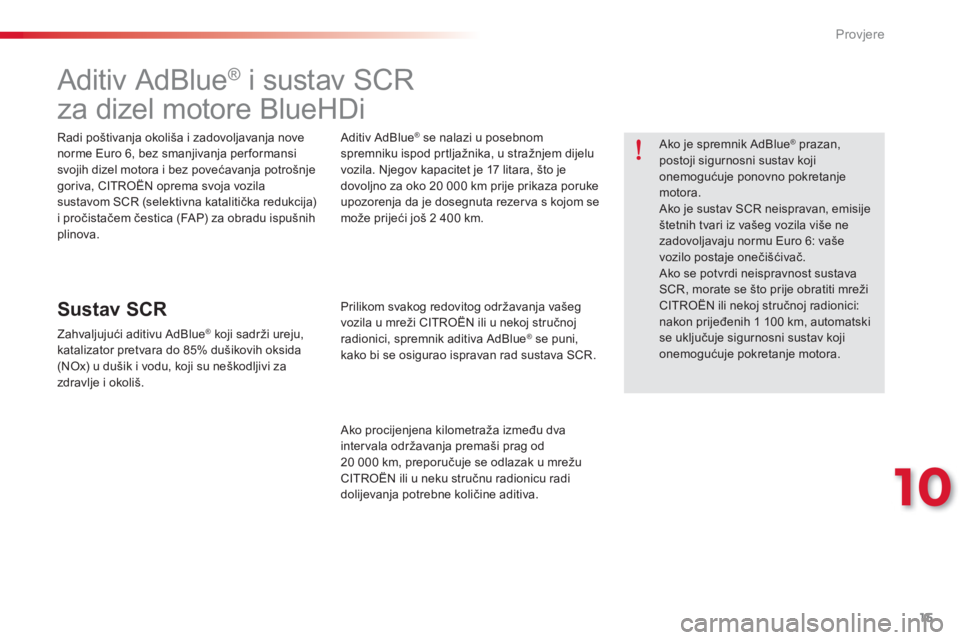

Aditiv AdBlue ®
i sustav SCR
za dizel motore BlueHDi
Radi poštivanja okoliša i zadovoljavanja nove
norme Euro 6, bez smanjivanja per formansi
svojih dizel motora i bez povećavanja potrošnje
goriva, CITROËN oprema svoja vozila
sustavom SCR (selektivna katalitička redukcija)
i pročistačem čestica (FAP) za obradu ispušnih
plinova.
Sustav SCR
Zahvaljujući aditivu AdBlue ®
koji sadrži ureju,
katalizator pretvara do 85% dušikovih oksida
(NOx) u dušik i vodu, koji su neškodljivi za
zdravlje i okoliš.
Aditiv AdBlue
®
se nalazi u posebnom
spremniku ispod prtljažnika, u stražnjem dijelu
vozila. Njegov kapacitet je 17 litara, što je
dovoljno za oko 20 000 km prije prikaza poruke
upozorenja da je dosegnuta rezer va s kojom se
može prijeći još 2 400 km.
Prilikom svakog redovitog održavanja vašeg
vozila u mreži CITROËN ili u nekoj stručnoj
radionici, spremnik aditiva AdBlue
® se puni,
kako bi se osigurao ispravan rad sustava SCR.
Ako procijenjena kilometraža između dva
inter vala održavanja premaši prag od
20 000 km, preporučuje se odlazak u mrežu
CITROËN ili u neku stručnu radionicu radi
dolijevanja potrebne količine aditiva.
Ako je spremnik AdBlue
®
prazan,
postoji sigurnosni sustav koji
onemogućuje ponovno pokretanje
motora.
Ako je sustav SCR neispravan, emisije
štetnih tvari iz vašeg vozila više ne
zadovoljavaju normu Euro 6: vaše
vozilo postaje onečišćivač.
Ako se potvrdi neispravnost sustava
SCR, morate se što prije obratiti mreži
CITROËN ili nekoj stručnoj radionici:
nakon prijeđenih 1 100 km, automatski
se uključuje sigurnosni sustav koji
onemogućuje pokretanje motora.
Page 302 of 330
16
Provjere

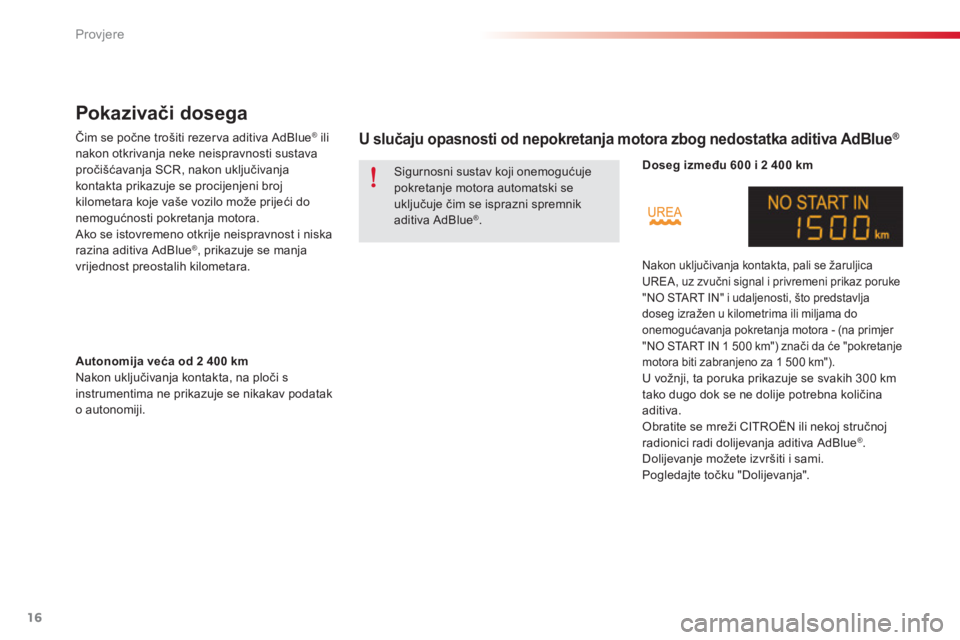

Pokazivači dosega
Čim se počne trošiti rezer va aditiva AdBlue ®
ili
nakon otkrivanja neke neispravnosti sustava
pročišćavanja SCR, nakon uključivanja
kontakta prikazuje se procijenjeni broj
kilometara koje vaše vozilo može prijeći do
nemogućnosti pokretanja motora.
Ako se istovremeno otkrije neispravnost i niska
razina aditiva AdBlue
® , prikazuje se manja
vrijednost preostalih kilometara.
U slučaju opasnosti od nepokretanja motora zbog nedostatka aditiva AdBlue ®
Autonomija veća od 2 400 km
Nakon uključivanja kontakta, na ploči s
instrumentima ne prikazuje se nikakav podatak
o autonomiji.
Doseg između 600 i 2 400 km
Nakon uključivanja kontakta, pali se žaruljica
UREA, uz zvučni signal i privremeni prikaz poruke
"NO START IN" i udaljenosti, što predstavlja
doseg izražen u kilometrima ili miljama do
onemogućavanja pokretanja motora - (na primjer
"NO START IN 1 500 km") znači da će "pokretanje
motora biti zabranjeno za 1 500 km").
U vožnji, ta poruka prikazuje se svakih 300 km
tako dugo dok se ne dolije potrebna količina
aditiva.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici radi dolijevanja aditiva AdBlue
® .
Dolijevanje možete izvršiti i sami.
Pogledajte točku "Dolijevanja". Sigurnosni sustav koji onemogućuje
pokretanje motora automatski se
uključuje čim se isprazni spremnik
aditiva AdBlue
® .
Page 303 of 330
17
10
Provjere
Kvar vezan uz nedostatak aditiva AdBlue ®
Nakon uključivanja kontakta pali se žaruljica
SERVICE i bljeska žaruljica UREA, uz
zvučni signal i privremenu poruku na ploči s
instrumentima "NO START IN" i 0 km ili milja -
("NO START IN 0 km" znači "Pokretanje je
zabranjeno").
Spremnik aditiva AdBlue
®
je prazan: sigurnosni
uređaj onemogućuje ponovno pokretanje
motora.
Doseg između 0 i 600 km
Nakon uključivanja kontakta pali se žaruljica
SERVICE i bljeska žaruljica UREA, uz zvučni
signal i privremeni prikaz poruke na ploči s
instrumentima "NO START IN" i udaljenosti,
što predstavlja doseg izražen u kilometrima ili
miljama do onemogućavanja pokretanja
motora - (na primjer "NO START IN 600 km"
znači da će "Pokretanje biti zabranjeno za
600 km".
U vožnji, ta poruka se prikazuje svakih
30 sekunda tako dugo dok se ne dolije
potrebna količina aditiva.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici radi dolijevanja aditiva AdBlue
® .
Dolijevanje možete izvršiti i sami.
Pogledajte točku "Dolijevanja".
Ako se to ne učini, više nećete moći pokrenuti
vozilo.
Kako biste ponovno mogli pokrenuti
motor, preporučuje se da se obratite
mreži CITROËN ili nekoj stručnoj
radionici radi potrebnog dolijevanja. Ako
sami dolijevate aditiv, obavezno morate
uliti u spremnik najmanje 3,8 l aditiva
AdBlue
® .
Pogledajte točku "Dolijevanja".
Page 304 of 330
18
Provjere
Zabranjeno pokretanje
Nakon svakog uključivanja kontakta pale se
žaruljice SERVICE i autodijagnostike motora,
a žaruljica UREA bljeska, uz zvučni signal i
privremenu poruku na ploči s instrumentima
"NO START IN 0 km" ili milja - "NO START IN
0 km" znači "Pokretanje je zabranjeno".
Obavezno se morate obratiti mreži CITROËN ili
nekoj stručnoj radionici.
Prekoračili ste prag dopuštene vožnje:
sigurnosna zaštita onemogućuje
ponovno pokretanje motora.
U slučaju otkrivanja neispravnosti sustava pročišćavanja SCR
U slučaju otkrivanja neispravnosti
Pale se žaruljice UREA, SERVICE i
dijagnostike motora, uz zvučni signal I poruku
"Greška pročišćavanja".
Upozorenje se daje u vožnji nakon prvog
otkrivanja neispravnosti, zatim nakon svakog
narednog uključivanja kontakta, tako dugo dok
postoji uzrok neispravnosti.
Za vrijeme dopuštene vožnje
(između 1 100 km i 0 km)
Ako je neispravnost sustava SCR potvrđena
(nakon 50 prijeđenih kilometara, sa stalnim
prikazom upozorenja na neispravnost), pale se
žaruljice SERVICE i autodijagnostike motora,
a žaruljica UREA bljeska, uz zvučni signal i
privremenu poruku na ploči s instrumentima
"NO START IN i udaljenosti, što predstavlja
doseg izražen u kilometrima ili miljama do
onemogućavanja pokretanja motora (na
primjer "NO START IN 600 km" znači da će
"Pokretanje biti zabranjeno za 600 km"). Sigurna zaštita motora automatski se aktivira kad vozilo prijeđe 1 100 km nakon potvrde neispravnosti sustava pročišćavanja SCR. Što prije
dajte provjeriti sustav u mreži CITROËN ili u nekoj stručnoj radionici.
Ako je riječ o privremenoj neispravnosti,
upozorenje prestaje u narednoj vožnji,
nakon provjere autoodijagnostike
sustava pročišćavanja SCR. U vožnji, ta poruka ponavlja se svakih
30 sekunda tako dugo dok postoji neispravnost
sustava pročišćavanja SCR.
Upozorenje se ponavlja nakon uključivanja
kontakta.
Obratite se što prije mreži CITROËN ili nekoj
stručnoj radionici.
Ako to ne učinite, postoji opasnost da više
nećete moći pokrenuti vozilo.
Page 305 of 330
19
10
Provjere
Smrzavanje aditiva AdBlue
®
Aditiv AdBlue
®
smrzava se pri
temperaturi nižoj od oko -11°C.
Sustav SCR sadrži grijač spremnika
AdBlue
® , koji omogućuje vožnju po vrlo
hladnom vremenu.

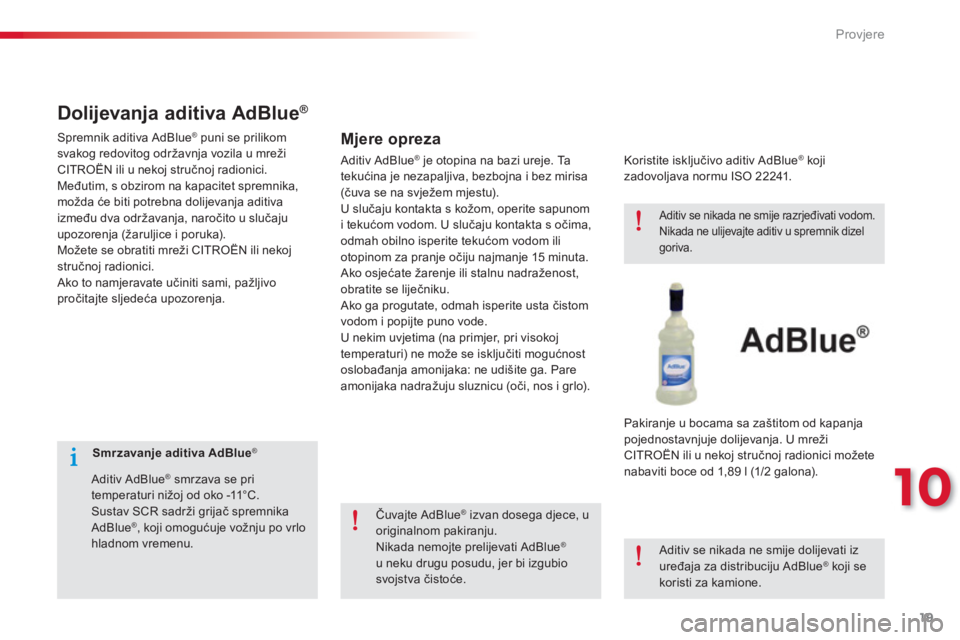

Dolijevanja aditiva AdBlue ®
Mjere opreza
Koristite isključivo aditiv AdBlue ®
koji
zadovoljava normu ISO 22241.
Pakiranje u bocama sa zaštitom od kapanja
pojednostavnjuje dolijevanja. U mreži
CITROËN ili u nekoj stručnoj radionici možete
nabaviti boce od 1,89 l (1/2 galona).
Čuvajte AdBlue
®
izvan dosega djece, u
originalnom pakiranju.
Nikada nemojte prelijevati AdBlue
®
u neku drugu posudu, jer bi izgubio
svojstva čistoće.
Aditiv se nikada ne smije razrjeđivati vodom.
Nikada ne ulijevajte aditiv u spremnik dizel
goriva.
Aditiv se nikada ne smije dolijevati iz
uređaja za distribuciju AdBlue ®
koji se
koristi za kamione.
Spremnik aditiva AdBlue
®
puni se prilikom
svakog redovitog održavnja vozila u mreži
CITROËN ili u nekoj stručnoj radionici.
Međutim, s obzirom na kapacitet spremnika,
možda će biti potrebna dolijevanja aditiva
između dva održavanja, naročito u slučaju
upozorenja (žaruljice i poruka).
Možete se obratiti mreži CITROËN ili nekoj
stručnoj radionici.
Ako to namjeravate učiniti sami, pažljivo
pročitajte sljedeća upozorenja. Aditiv AdBlue
®
je otopina na bazi ureje. Ta
tekućina je nezapaljiva, bezbojna i bez mirisa
(čuva se na svježem mjestu).
U slučaju kontakta s kožom, operite sapunom
i tekućom vodom. U slučaju kontakta s očima,
odmah obilno isperite tekućom vodom ili
otopinom za pranje očiju najmanje 15 minuta.
Ako osjećate žarenje ili stalnu nadraženost,
obratite se liječniku.
Ako ga progutate, odmah isperite usta čistom
vodom i popijte puno vode.
U nekim uvjetima (na primjer, pri visokoj
temperaturi) ne može se isključiti mogućnost
oslobađanja amonijaka: ne udišite ga. Pare
amonijaka nadražuju sluznicu (oči, nos i grlo).
Page 306 of 330
20
Provjere
Preporuke za skladištenje
Postupak
)
Prekinite kontakt i izvadite ključ.
)
Za pristup spremniku aditiva AdBlue ®
,
izvadite tepih iz prtljažnika i, ovisno o
opremi, izvadite rezervni kotač i/ili kutiju za
stvari.
)
Okrenite crni čep za četvrtinu kruga u
smjeru suprotnom od kazaljki na satu, bez
pritiskanja i izvadite ga prema gore.
)
Okrenite plavi čep za šestinu kruga u
smjeru suprotnom od kazaljki na satu.
)
Izvadite čep prema gore.
Ne čuvajte boce aditiva AdBlue ®
u
vozilu.
Prije dolijevanja aditiva, provjerite da je vozilo
parkirano na ravnoj i horizontalnoj površini.
Po zimi, provjerite da je temperatura viša od
-11°C. Ako nije, AdBlue
® se smrzava i ne može
se uliti u spremnik. Parkirajte vozilo nekoliko
sati na nekom manje hladnom mjestu.
AdBlue
®
se smrzava ispod oko -11°C, a
razlaže se iznad 25°C. Preporučuje se da se
boce čuvaju na svježem mjestu, zaštićene od
izravnog sunčevog zračenja.
Pod takvim uvjetima, aditiv se može čuvati
najmanje jednu godinu.
Ako je aditiv smrznut, može se koristiti nakon
potpunog odmrzavanja na okolnom zraku.
Page 307 of 330
21
10
Provjere
)
Uzmite bocu aditiva AdBlue ®
. Provjerite
rok trajanja i pažljivo pročitajte pravila
korištenja na naljepnici prije ulijevanja
sadržaja boce u spremnik aditiva AdBlue
® .
)
Nakon ulijevanja i odmicanja boce, ako
ima tragova curenja, obrišite obod otvora
spremnika vlažnom krpom.
)
Postavite plavi čep na otvor spremnika
i okrenite ga za šestinu kruga u smjeru
kazaljki na satu.
)
Postavite crni čep i okrenite ga za četvrtinu
kruga u smjeru kazaljki na satu, bez
pritiskanja. Provjerite da je oznaka na čepu
nasuprot oznaci na nosaču.
)
Ovisno o opremi, postavite rezer vni kotač i/
ili kutiju za stvari na dno prtljažnika.
)
Postavite tepih prtljažnika i zatvorite
poklopac prtljažnika.
Va žno
: ako je spremnik aditiva AdBlue
®
potpuno prazan - što se potvrđuje
porukama upozorenja i nemogućnošću
pokretanja motora -, obavezno morate
uliti najmanje 3,8 l (odnosno dvije boce
od 1,89 l).
U slučaju prskanja aditiva, obilno
isperite hladnom vodom ili obrišite
vlažnom krpom.
U slučaju kristalizacije aditiva, uklonite
kristale spužvom i toplom vodom.
Va žno: u slučaju dolijevanja u
ispražnjen spremnik aditiva
,
obavezno morate pričekati oko
5 minuta prije ponovnog uključivanja
kontakta, bez otvaranja vrata vozača,
otključavanja vozila ni umetanja
ključa u kontakt bravu
.
Uključite kontakt i nakon 10 sekunda
pokrenite motor.
Ne bacajte boce aditiva AdBlue
®
u kućni
otpad. Odložite ih u kontejner predviđen
za tu svrhu ili ih predajte u vašem
prodajnom mjestu.
Page 308 of 330
22
Te h n ički podaci
Motori
PureTech 72
VTi 115
PureTech 82
PureTech
82 S&S
Mjenjač
BVM (Ručni s
5 brzina)
ETG
(Upravljani s
5 brzina)
BVM
(Ručni s
5 brzina)
BVA
(Automatski s
4 brzine)
BVM (Ručni s
5 brzina)
ETG
(Upravljani s
5 brzina)
Tipovi, varijante, verzije: DD...
HMY0
HMY0/P
NFP0
NFP6
NFP9
HMZ6
HMZ6/PS
Obujam (cm
3
)
1 199
1 587
1 199
1 200
Provrt x hod (mm)
75 x 90,5
78,5 x 82
75 x 90,5
75 x 90,6
Najveća snaga: norma CEE (kW) *
53
85
60
60
Broj okretaja pri najvećoj snazi (okr/min)
5 500
6 050
5 750
5 750
Najveći moment: norma CEE (Nm)
11 0
150
11 8
11 8
Broj okretaja pri najvećem momentu (okr/min)
3 000
4 000
2 750
2 750
Gorivo
Bezolovni benzin
RON 91 do RON 98
Bezolovni benzin
RON 91 do RON 98
Bezolovni
benzin RON
91 do RON 98
Bezolovni
benzin RON
91 do RON 98
Katalizator
da
da
da
da
Zapremina motornog ulja (u litrama) sa
zamjenom pročistača)
3,25
3,5
3,25
3,25
Benzinski motori
*
Najveća snaga odgovara homologiranoj vrijednosti na ispitnom stolu, u skladu s uvjetima iz europskih propisa (smjernica 1999/99/CE).
Page 309 of 330
23
11
Tehnički podaci
C-Elysee-add_hr_Chap11_caracteristiques-techniques_ed01-2014
MotoriPureTech 72V T i 115PureTech 82PureTech 82 S&S
Mjenjač B V M (Ručni s 5 brzina)
E T G (Upravljani s 5 brzina)
B V M (Ručni s 5 brzina)
B V A (Automatski s 4 brzine)
B V M (Ručni s 5 brzina)
E T G (Upravljani s 5 brzina)
Tipovi, varijante, verzije: DD... H M Y 0 H M Y 0 / P N F P 0 N F P 6 N F P 9 H M Z 6 H M Z 6 / P S
- Masa praznog vozila 9 8 0 1 0 9 0 9 8 0 9 8 0
- Masa vozila spremnog za vožnju * 1 0 5 5 1 1 6 5 1 0 5 5 1 0 5 5
- Najveća tehnički dopuštena masa opterećenog vozila (MTAC) 1 4 5 9 1 4 6 7 1 5 2 4 1 5 5 9 1 4 7 0 1 490
- Ukupna dopuštena masa vozila s prikolicom (MTR A) na nagibu 12% 1 9 0 9 1 9 1 7 2 2 7 4 2 3 0 9 1 9 2 0 1 9 9 0
- Prikolica s kočnicom (u granici MTR A) na nagibu 10% ili 12% 4 5 0 7 5 0 4 5 0 4 5 0
- Prikolica s kočnicom ** (s prijenosom opterećenja, u granici MTR A) 7 2 0 1 0 1 0 7 2 0 7 2 0
- Prikolica bez kočnice 4 5 0 5 8 0 6 0 0 4 5 0 4 5 0
- Preporučeno opterećenje na kuki 5 5 5 5 5 5 5 5
* Masa vozila spremnog za vožnju je masa praznog vozila + vozač (75 kg). ** Masa prikolice s kočnicom može se povećati, u granici MTR A, pod uvjetom da se za istu vrijednost smanji MTAC vučnog vozila; međutim, treba obratiti pažnju na činjenicu da malo opterećenje vučnog vozila može loše utjecati na njegovo držanje ceste.
Navedene vrijednosti MTR A i vučnih opterećenja vrijede za nadmorsku visinu od najviše 1000 metara; navedeno vučno opterećenje treba smanjiti za 10% na svakih narednih 1000 metara nadmorske visine. Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji). Pri visokim vanjskim temperaturama per formanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od 37°C, smanjite masu
prikolice.
M a s e ( b e n z i n s k i m o t o r i ( k g )
Page 310 of 330
24
Te h n ički podaci
Motor
HDi 92
BlueHDi 100
Mjenjač
BVM (Ručni s 5 brzina)
BVM (Ručni s 5 brzina)
Tipovi, varijante, verzije: DD...
9HJC
9HP0
BHY6
Obujam (cm
3
)
1 560
1 560
Provrt x hod (mm)
75 x 88
75 x 88,3
Najveća snaga: norma CEE (kW) *
68
73
Broj okretaja pri najvećoj snazi (okr/min)
4 000
3 750
Najveći moment: norma CEE (Nm)
230
254
Broj okretaja pri najvećem momentu (okr/min)
1 750
1 750
Gorivo
Dizel
Dizel
Katalizator
da
da
Pročistač čestica
ne
da
da
Zapremina motornog ulja (u litrama)
(sa zamjenom pročistača)
3,75
3,75
Dizel motor
*
Najveća snaga odgovara homologiranoj vrijednosti na ispitnom stolu, u skladu s uvjetima iz europskih propisa (smjernica 1999/99/CE).
