169
Siguranțele din planșa de
bord
Caseta cu siguranțe este amplasată în partea
inferioară a planșei de bord (în partea stângă).
Acces la siguranțe
F Desprindeți capacul, trăgând de partea superioară dreapta, apoi de partea stângă. Siguranța nr.
IntensitateFuncții
F02 5 AMecanism de reglare pe înălțime a farurilor, priza
diagnosticare, tabloul sistemului de aer condiționat.
F09 5 A
Alarmă, alarmă (postvânzare).
F11 5 A
Încălzire adițională.
F13 5 A
Asistență la parcare, asistență la parcare (postvânzare).
F14 10 A
Tablou sistem de aer condiționat.
F16 15 A
Brichetă, priză de 12 V.
F17 15 A
Sistem audio, radio (postvânzare).
F18 20 A
Sistem audio/Bluetooth, radio (postvânzare).
F19 5 A
Ecran monocrom C.
F23 5 A
Plafonieră, lumini de lectură.
F26 15 A
Claxon.
F27 15 A
Pompă de spălare geamuri.
F28 5 ASistem antifurt.
8
In caz de pana

171
Siguranțe în
compartimentul motorului
Caseta cu siguranțe este amplasată în
compartimentul motorului, aproape de baterie
(în partea stângă).
Acces la siguranțe
F Desprindeți capacul
F Î nlocuiți siguranța.
F

D
upă intervenție, închideți cu grijă capacul
pentru a asigura etanșeitatea corectă a
cutiei cu siguranțe. Siguranța nr.
IntensitateFuncții
F14 15 A
Parbriz încălzit la partea inferioară.
F15 5 A
Compresor de aer condiționat.
F16 15 A
Proiectoare de ceață.
F18 10 A
Lumini de drum dreapta.
F19 10 A
Lumini de drum stânga.
F29 40 A
Motor ștergătoare parbriz.
F30 80 A
Bujii de preîncălzire (Diesel).
8
In caz de pana

172
Baterie de 12 V
Instrucțiuni pentru pornirea motorului cu ajutorul altei baterii sau încărcarea bateriei descărcate de pe vehicul.
Generalități
Baterii de pornire cu acid și
plumb
Bateriile conțin substanțe nocive, cum
ar fi acidul sulfuric și plumbul.
Ele trebuie eliminate cu respectarea
prevederilor legale și nu trebuie în
niciun caz aruncate împreună cu
gunoiul menajer.
Predați bateriile uzate de orice tip la un
punct de colectare specializat.
Înainte de a manipula bateria, protejați-vă
ochii și fața.
Orice operație la o baterie trebuie
efectuată într-un mediu aerisit, ferit de foc
deschis sau surse de scântei, pentru a
evita orice risc de explozie sau incendiu.
Spălați-vă mâinile la terminarea
operațiilor. Versiunile cu Stop și start sunt echipate
cu o baterie cu plumb, de 12 V, având
o
tehnologie și caracteristici specifice.
Înlocuirea acestea se face exclusiv la
un dealer
CITROËN sau la un Service
autorizat.
Dacă vehiculul este echipat cu cutie
de viteze pilotată sau automată, nu
încercați niciodată să porniti motorul prin
împingerea vehiculului.
Acces la baterie
Bateria se află în compartimentul motorului.
Pentru a avea acces:
F

D
eschideți capota, acționând maneta din
interior, apoi siguranța din exterior.
F

F
ixați tija de susținere a capotei.
F

Î
ndepărtați capacul din plastic pentru
a
ajunge la borna (+).
Borna (-) a bateriei nu este accesibilă. Pe motor
se află un punct de masă detașat.
I

174
Încărcarea bateriei cu un
redresor pentru baterii
Pentru a asigura o longevitate maximă bateriei,
este indispensabilă menținerea unui nivel de
încărcare suficient.
În unele cazuri, poate fi necesară încărcarea
bateriei:
-
d
acă parcurgeți în mod repetat trasee
scurte,
-

în v
ederea unei staționări prelungite de mai
multe săptămâni.
Apelați la un dealer
CITROËN sau la un Service
autorizat.
Dacă intenționați să încărcați pe cont
propriul bateria vehiculului, folosiți
exclusiv un redresor compatibil cu bateriile
cu acid și plumb, cu o tensiune nominală
de 12 V.
Respectați instrucțiunile de utilizare
furnizate de producătorul redresorului.
Nu inversați niciodată polaritățile.
Nu este necesară deconectarea bateriei. F

D
ecuplați contactul.
F
O
priți toți consumatorii de curent electric
(sistem audio, ștergătoare, lumini etc.).
F
O
priți redresorul B înainte de a conecta
cablurile la baterie, pentru a evita scânteile
periculoase.
F

V
erificați cablurile redresorului: acestea
trebuie să fie în stare bună.
F

D
acă vehiculul este echipat cu această
componentă, ridicați masca din plastic de
pe borna (+).
F

C
onectați cablurile redresorului B după
cum urmează:
-

c
ablul pozitiv de culoare roșie (+) la
borna (+) a bateriei A ,
-

c
ablul negativ de culoare neagră (-) la
punctul de masă C de pe vehicul.
F

L
a terminarea încărcării, opriți redresorul
B înainte de a deconecta cablurile de la
bateria A. Dacă această etichetă este prezentă,
este imperativă utilizarea exclusivă a
unui redresor de 12 V. În caz contrar,
există riscul deteriorării ireversibile
a echipamentelor electrice aferente
sistemului Stop și start.
Nu încercați niciodată să încărcați o
baterie înghețată – Pericol de explozie!
Dacă bateria a înghețat, controlați-o
în rețeaua
CITROËN sau la un Service
autorizat care va verifica dacă
componentele interne nu sunt deteriorate
și dacă carcasa nu este fisurată, ceea ce
ar implica riscul scăpărilor/scurgerilor de
acid care este toxic și coroziv.
In caz de pana

176
După reconectarea bateriei
După reconectarea bateriei, cuplați contactul
și așteptați 1 minut înainte de a porni motorul,
pentru a permite inițializarea sistemelor
electronice.
Totuși, dacă după această operație continuă
să apară probleme mici, consultați un dealer
CITROËN sau un Service autorizat.
Trebuie să resetați personal unele
sisteme. Urmați instrucțiunile din secțiunile
corespunzătoare. Exemple:
-

c

heia cu telecomandă,
-

d

ata și ora,
-

p

osturile de radio memorate.
Cu ocazia cursei ulterioare pornirii inițiale
a motorului, este posibil ca Stop și start să
nu fie funcțional.
În acest caz, sistemul nu va fi disponibil
din nou decât după o imobilizarea
continuă a vehiculului, a cărei durată
depinde de temperatura ambiantă și de
nivelul de încărcare a bateriei (până la
aproximativ 8 ore).
I

177
Remorcarea vehiculului
Procedura de remorcare a vehiculului.
Acces la scule
Inelul de remorcare se află în portbagaj, sub
podeaua acestuia.
Pentru a avea acces la acesta:
F
d
eschideți portbagajul,
F

r
idicați podeaua portbagajului și
îndepărtați-o,
F

s
coateți inelul de remorcare din suport. Recomandări generale
Respectați legislația în vigoare din țara dvs.
Verificați ca greutatea vehiculului tractor să
fie mai mare decât cea a vehiculului tractat.
Șoferul trebuie să rămână la volanul
vehiculului tractat și trebuie să aibă un
permis de conducere valabil.
Dacă se efectuează tractarea cu cele patru
roți pe sol, utilizați întotdeauna o bară de
remorcare omologată; corzile și chingile sunt
interzise.
Vehiculul tractor trebuie să pornească ușor.
Când vehiculul este tractat cu motorul oprit,
frânarea și direcția asistată sunt inactive.
În următoarele cazuri, este imperativ să
apelați la un profesionist pentru remorcare:
-

v
ehicul în pană pe autostradă sau pe un
drum expres,
-
v
ehicule cu tracțiune pe patru roți,
-
i
mposibilitatea trecerii cutiei de viteze
la punctul mort, deblocării direcției sau
eliberării frânei de staționare,
-
t
ractare cu numai două roți pe sol,
-
l
ipsa unei bare de remorcare
omologate...
8
I

178

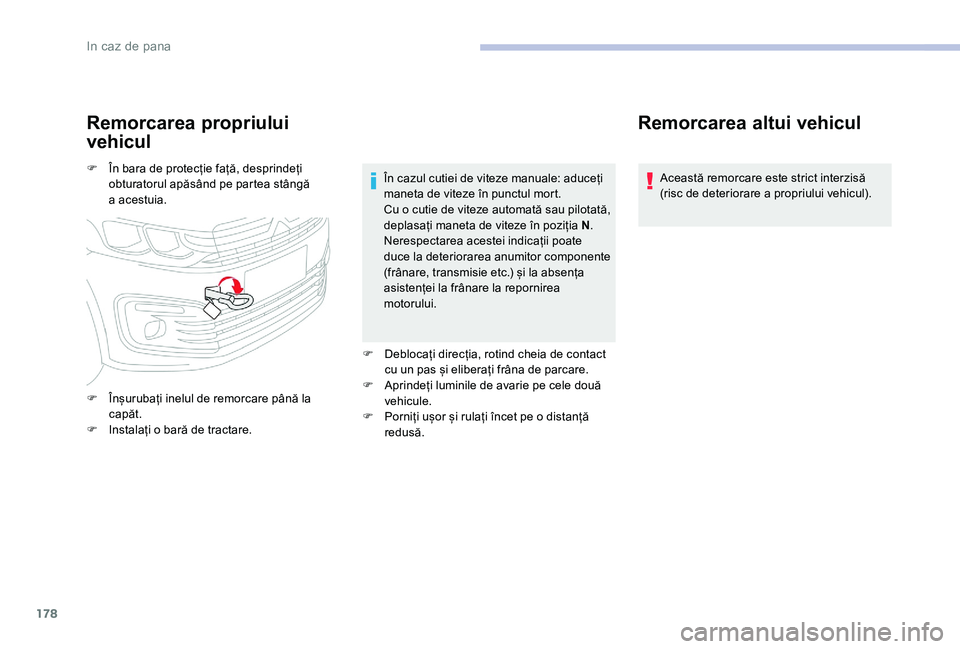

Remorcarea propriului
vehicul
F În bara de protecție față, desprindeți obturatorul apăsând pe partea stângă
a
ac

estuia.
F

Î
nșurubați inelul de remorcare până la
capăt.
F

I
nstalați o bară de tractare. În cazul cutiei de viteze manuale: aduceți
maneta de viteze în punctul mort.
Cu o cutie de viteze automată sau pilotată,
deplasați maneta de viteze în poziția N
.
Nerespectarea acestei indicații poate
duce la deteriorarea anumitor componente
(frânare, transmisie etc.) și la absența
asistenței la frânare la repornirea
motorului.
F

D
eblocați direcția, rotind cheia de contact
cu un pas și eliberați frâna de parcare.
F

A
prindeți luminile de avarie pe cele două
vehicule.
F

P
orniți ușor și rulați încet pe o distanță
redusă.
Remorcarea altui vehicul
Această remorcare este strict interzisă
(risc de deteriorare a propriului vehicul).
In caz de pana

179
Motoare și
specificații
Specificațiile motorului (cilindree, putere max.,
viteză max., energie, emisii CO
2 etc.) asociate
vehiculului dvs. sunt menționate în certificatul
de înmatriculare și în documentele comerciale.
Aceste caracteristici corespund valorilor
omologate la standul de încercări, cu
respectarea condițiilor definite de
reglementările
europene (directiva 1999/99/CE).
Pentru mai multe informații, apelați la rețeaua CITROËN sau la un Service autorizat.
Mase și sarcini
remorcabile
Masele și sarcinile remorcabile
corespunzătoare vehiculului dvs. sunt
menționate în certificatul de înmatriculare și în
documentația de vânzări.
Aceste valori se regăsesc, de asemenea, pe
plăcuța sau eticheta constructorului.
Pentru mai multe informații, apelați la rețeaua
CITROËN sau la un Service autorizat.
Greutatea proprie este egală cu masa la gol +
conducător (75 kg).
Masa totala rulantă autorizată (MTR A) și
sarcinile remorcabile menționate sunt valabile
pentru o altitudine maximă de 1.000 metri
suplimentari.
Masa remorcii frânate poate fi mărită în limita
MTR A, numai în măsura în care se reduce
propor țional valoarea MTAC a vehiculului
t r a c t o r.
Sarcina recomandată pe brațul de remorcare
corespunde masei permise pe bara de
remorcare (care poate fi demontată cu și fără
o unealtă).
M TAC: masa maximă tehnic admisibilă a
vehiculului încărcat.
MTRA: Masa totală rulantă autorizată Temperaturile ambiante ridicate
poate duce la reducerea per formanței
vehiculului, pentru protejarea motorului.
Când temperatura ambiantă este de peste
37°C, reduceți masa remorcată.
Remorcarea cu un vehicul tractor
puțin încărcat poate afecta negativ
manevrabilitatea sa.
Tractarea unei remorci crește distanța de
frânare.
În cazul unui vehicul tractor, este interzis
să se depășească viteza de 100 km/h
(respectați legislația în vigoare din țara
d v s .) .
Dacă temperatura exterioară este ridicată,
este recomandat să lăsați motorul pornit
timp de 1-2 minute după ce ați oprit
vehiculul pentru a-i permite să se răcească.
9
C

180
Benzină
MotorizăriPureTech 82 PureTech 82 S&S VTi 115
Cutii de viteze Manuală cu 5 trepte
(BVM5) Electronică (5 trepte)
(ETG5) Manuală cu 5 trepte
(BVM5) Automată cu 6 trepte
( E AT 6)
Cod EB2 F MAEC5 F
Variante diferite de versiuni: DD... HMZ6HMZ6/PS NFP0
NFP6NFPT
Capacitate (cm
3) 1.1 9 91.1 9 9 1. 5 87
Putere max.: Normă CEE (kW)* 6060 85
Carburant Fără plumb 91 RON –
98 RON Fără plumb 91 RON –
98 RON Fără plumb 91 RON – 98 RON
Remorcă frânată (în limita MTR A)
în pantă de 10% sau 12% 450
500 750
Remorcă nefrânată 450450 580
Greutate recomandată a barei de tractare 5555 55
*

P

uterea maximă corespunde valorii omologate la standul de încercări, cu respectarea condițiilor definite de reglementările europene
(directiva
1

999/99/CE).
C

181
Diesel
MotorHDi 92BlueHDi 100
Cutii de viteze Manuală cu 5 trepte
(BVM5) Manuală cu 5 trepte
(BVM5)
Cod DV6 DM (euro 4)DV6 DDV6 FD
Variante diferite de versiuni: DD... 9HJC9HP0BHY6
Capacitate (cm
3) 1. 5 6 01. 5 6 0
Putere max.: Normă CEE (kW)* 6873
Carburant DieselDiesel
Remorcă frânată (în limita MTR A)
în pantă de 10% sau 12% 750
750
Remorcă nefrânată 580580
Greutate recomandată a barei de tractare 5555
*

P

uterea maximă corespunde valorii omologate la standul de testare a motorului, cu respectarea condițiilor definite de reglementările europene
(directiva 1999/99/CE).
9
C
