CITROEN C3 2013 Manual do condutor (in Portuguese)
Manufacturer: CITROEN, Model Year: 2013, Model line: C3, Model: CITROEN C3 2013Pages: 313, PDF Size: 11.08 MB
Page 151 of 313
11
149
INFORMAÇÕES PRÁTICAS
Substituição das luzes da chapa de
matrícula (W5W)
)
Insira uma chave de parafusos num
dos orifícios exteriores da parte
transparente.
)
Empurre para fora para desencaixar.
)
Retire a parte transparente.
)
Retire a lâmpada e substitua-a.
)
Abra a mala.
)
Retire os dois obturadores A
situados
no forro.
)
Empurre pelo eixo sobre o corpo da
luz, efectuando um movimento de
alavanca com duas chaves de para-
fusos para a extrair para o exterior.
)
Desligue o conector e, se necessário,
o tubo do lava-vidros da luz.
)
Rode um quarto de volta o porta-
lâmpadas correspondente à lâmpada
com defeito.
)
Puxe a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.
Substituir a terceira luz de travagem
(4 lâmpadas W5W)
Page 152 of 313
11
150
INFORMAÇÕES PRÁTICAS

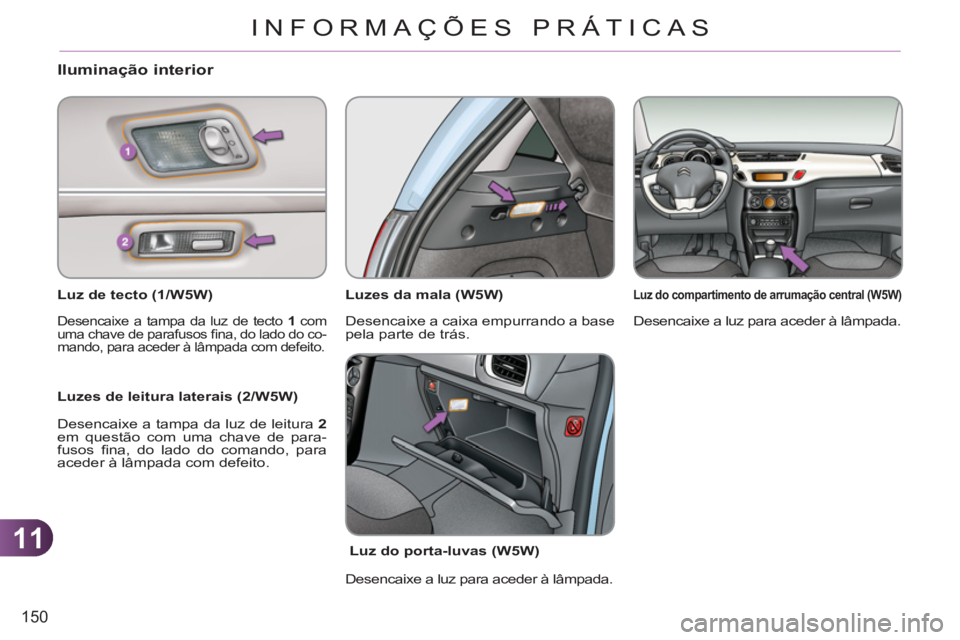

Iluminação interior
Luz de tecto (1/W5W)
Desencaixe a tampa da luz de tecto 1
com
uma chave de parafusos fi na, do lado do co-
mando, para aceder à lâmpada com defeito.
Luzes de leitura laterais (2/W5W)
Desencaixe a tampa da luz de leitura 2
em questão com uma chave de para-
fusos fi na, do lado do comando, para
aceder à lâmpada com defeito.
Luzes da mala (W5W)
Desencaixe a caixa empurrando a base
pela parte de trás.
Luz do porta-luvas (W5W)
Desencaixe a luz para aceder à lâmpada.
Luz do compartimento de arrumação central (W5W)
Desencaixe a luz para aceder à lâmpada.
Page 153 of 313
11
151
INFORMAÇÕES PRÁTICAS

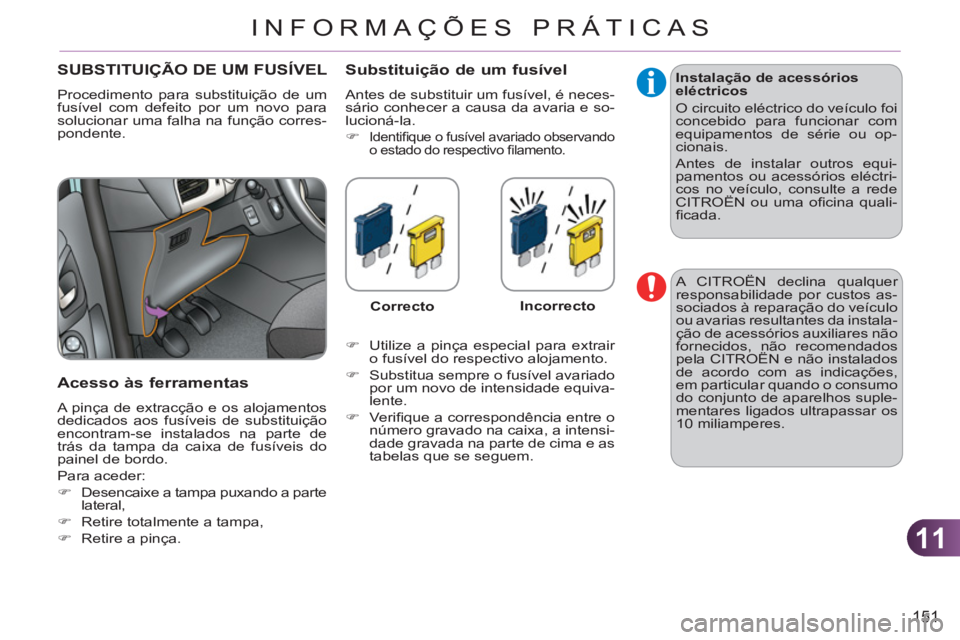

SUBSTITUIÇÃO DE UM FUSÍVEL
Procedimento para substituição de um
fusível com defeito por um novo para
solucionar uma falha na função corres-
pondente.
Acesso às ferramentas
A pinça de extracção e os alojamentos
dedicados aos fusíveis de substituição
encontram-se instalados na parte de
trás da tampa da caixa de fusíveis do
painel de bordo.
Para aceder:
)
Desencaixe a tampa puxando a parte
lateral,
)
Retire totalmente a tampa,
)
Retire a pinça.
Substituição de um fusível
Antes de substituir um fusível, é neces-
sário conhecer a causa da avaria e so-
lucioná-la.
)
Identifi que o fusível avariado observando
o estado do respectivo fi lamento.
Correcto
Incorrecto
)
Utilize a pinça especial para extrair
o fusível do respectivo alojamento.
)
Substitua sempre o fusível avariado
por um novo de intensidade equiva-
lente.
)
Verifi que a correspondência entre o
número gravado na caixa, a intensi-
dade gravada na parte de cima e as
tabelas que se seguem.
Instalação de acessórios
eléctricos
O circuito eléctrico do veículo foi
concebido para funcionar com
equipamentos de série ou op-
cionais.
Antes de instalar outros equi-
pamentos ou acessórios eléctri-
cos no veículo, consulte a rede
CITROËN ou uma ofi cina quali-
fi cada.
A CITROËN declina qualquer
responsabilidade por custos as-
sociados à reparação do veículo
ou avarias resultantes da instala-
ção de acessórios auxiliares não
fornecidos, não recomendados
pela CITROËN e não instalados
de acordo com as indicações,
em particular quando o consumo
do conjunto de aparelhos suple-
mentares ligados ultrapassar os
10 miliamperes.
Page 154 of 313
11
152
INFORMAÇÕES PRÁTICAS

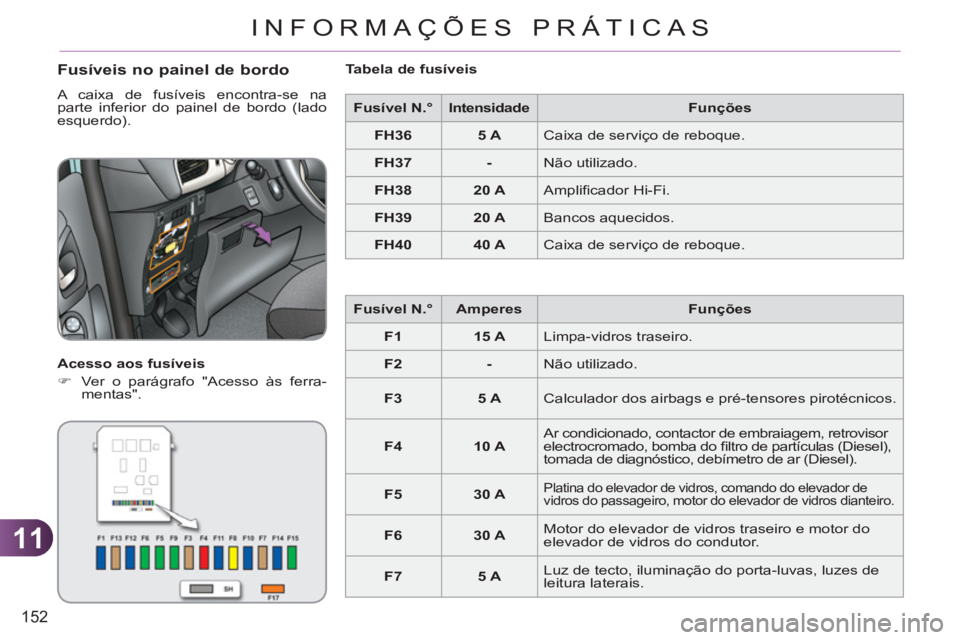

Fusíveis no painel de bordo
A caixa de fusíveis encontra-se na
parte inferior do painel de bordo (lado
esquerdo).
Acesso aos fusíveis
)
Ver o parágrafo "Acesso às ferra-
mentas".
Tabela de fusíveis
Fusível N.°
Intensidade
Funções
FH36
5 A
Caixa de serviço de reboque.
FH37
-
Não utilizado.
FH38
20 A
Amplifi cador Hi-Fi.
FH39
20 A
Bancos aquecidos.
FH40
40 A
Caixa de serviço de reboque.
Fusível N.°
Amperes
Funções
F1
15 A
Limpa-vidros traseiro.
F2
-
Não utilizado.
F3
5 A
Calculador dos airbags e pré-tensores pirotécnicos.
F4
10 A
Ar condicionado, contactor de embraiagem, retrovisor
electrocromado, bomba do fi ltro de partículas (Diesel),
tomada de diagnóstico, debímetro de ar (Diesel).
F5
30 A
Platina do elevador de vidros, comando do elevador de
vidros do passageiro, motor do elevador de vidros dianteiro.
F6
30 A
Motor do elevador de vidros traseiro e motor do
elevador de vidros do condutor.
F7
5 A
Luz de tecto, iluminação do porta-luvas, luzes de
leitura laterais.
Page 155 of 313
11
153
INFORMAÇÕES PRÁTICAS

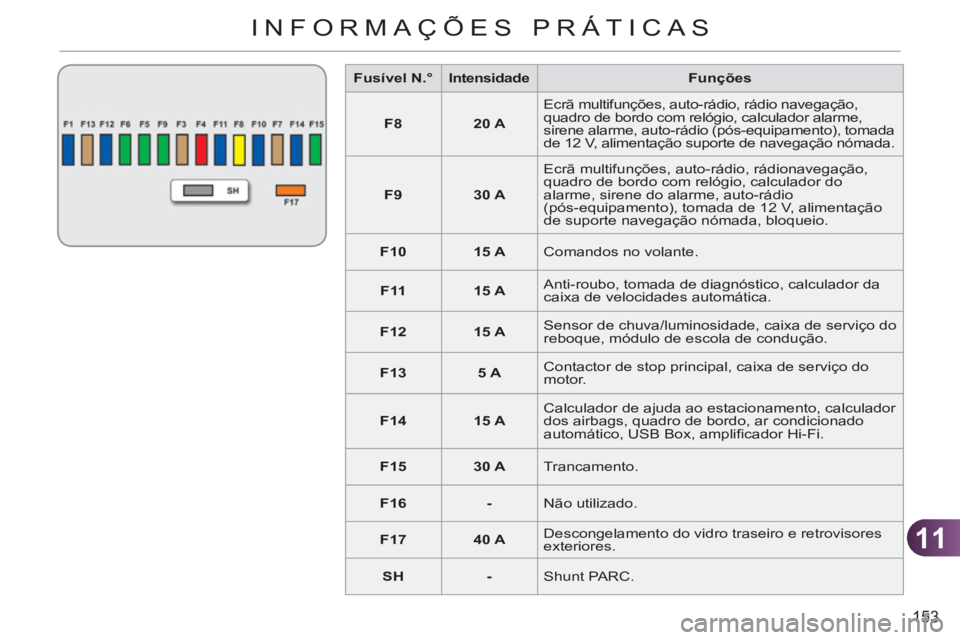

Fusível N.°
Intensidade
Funções
F8
20 A
Ecrã multifunções, auto-rádio, rádio navegação,
quadro de bordo com relógio, calculador alarme,
sirene alarme, auto-rádio (pós-equipamento), tomada
de 12 V, alimentação suporte de navegação nómada.
F9
30 A
Ecrã multifunções, auto-rádio, rádionavegação,
quadro de bordo com relógio, calculador do
alarme, sirene do alarme, auto-rádio
(pós-equipamento), tomada de 12 V, alimentação
de suporte navegação nómada, bloqueio.
F10
15 A
Comandos no volante.
F11
15 A
Anti-roubo, tomada de diagnóstico, calculador da
caixa de velocidades automática.
F12
15 A
Sensor de chuva/luminosidade, caixa de serviço do
reboque, módulo de escola de condução.
F13
5 A
Contactor de stop principal, caixa de serviço do
motor.
F14
15 A
Calculador de ajuda ao estacionamento, calculador
dos airbags, quadro de bordo, ar condicionado
automático, USB Box, amplifi cador Hi-Fi.
F15
30 A
Trancamento.
F16
-
Não utilizado.
F17
40 A
Descongelamento do vidro traseiro e retrovisores
exteriores.
SH
-
Shunt PARC.
Page 156 of 313
11
154
INFORMAÇÕES PRÁTICAS

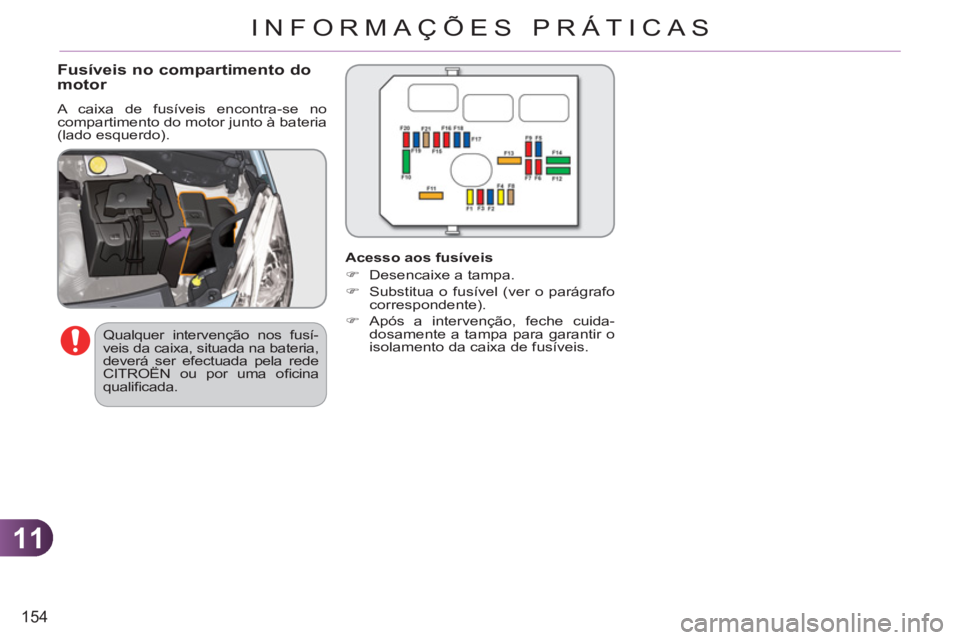

Fusíveis no compartimento domotor
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria
(lado esquerdo).
Qualquer intervenção nos fusí-
veis da caixa, situada na bateria,
deverá ser efectuada pela rede
CITROËN ou por uma ofi cina
qualifi cada.
Acesso aos fusíveis
)
Desencaixe a tampa.
)
Substitua o fusível (ver o parágrafo
correspondente).
)
Após a intervenção, feche cuida-
dosamente a tampa para garantir o
isolamento da caixa de fusíveis.
Page 157 of 313
11
INFORMAÇÕES PRÁTICAS
Tabela de fusíveis
Fusível N.°
Intensidade
Funções
F1
20 A
Alimentação do calculador do motor, relé de
comando do grupo motoventilador, relé principal de
controlo do motor multifunções, bomba de injecção
(Diesel).
F2
15 A
Avisador sonoro.
F3
10 A
Lava-vidros dianteiro e traseiro.
F4
20 A
Luzes diurnas.
F5
15 A
Aquecedor de gasóleo (Diesel), bomba de aditivo
do fi ltro de partículas (Diesel), debímetro de ar
(Diesel), electroválvula EGR (Diesel), bomba
de combustível (motor a gasolina 1,1i e 1,4i),
aquecedor blow-by e electroválvulas (VTi).
F6
10 A
Calculador ABS/ESP, contactor de stop secundário.
F7
10 A
Direcção assistida eléctrica, caixa de velocidades
automática.
F8
25 A
Comando do motor de arranque.
F9
10 A
Caixa de comutação e de protecção (Diesel).
F10
30 A
Aquecedor de gasóleo (Diesel), aquecedor blow-
by (1,1i, 1,4i e Diesel), bomba de combustível
(VTi), injectores e bobinas de ignição (Gasolina),
termostato pilotado e electroválvula de purga de
canister (1,1i e 1,4i).
F11
40 A
Pulsor do ar condicionado.
Page 158 of 313
11
156
INFORMAÇÕES PRÁTICAS

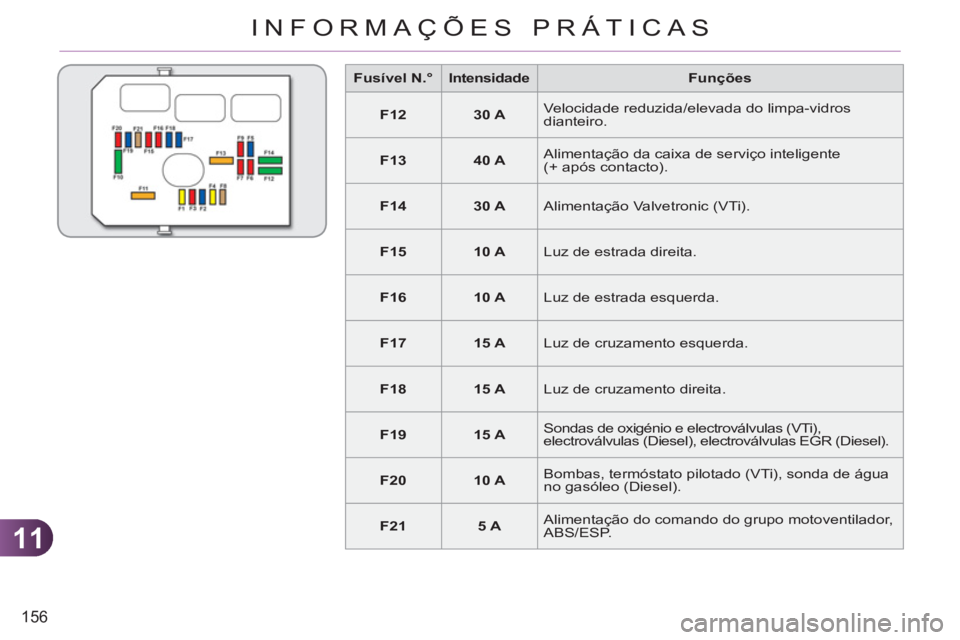

Fusível N.°
Intensidade
Funções
F12
30 A
Velocidade reduzida/elevada do limpa-vidros
dianteiro.
F13
40 A
Alimentação da caixa de serviço inteligente
(+ após contacto).
F14
30 A
Alimentação Valvetronic (VTi).
F15
10 A
Luz de estrada direita.
F16
10 A
Luz de estrada esquerda.
F17
15 A
Luz de cruzamento esquerda.
F18
15 A
Luz de cruzamento direita.
F19
15 A
Sondas de oxigénio e electroválvulas (VTi),
electroválvulas (Diesel), electroválvulas EGR (Diesel).
F20
10 A
Bombas, termóstato pilotado (VTi), sonda de água
no gasóleo (Diesel).
F21
5 A
Alimentação do comando do grupo motoventilador,
ABS/ESP.
Page 159 of 313
11
INFORMAÇÕES PRÁTICAS

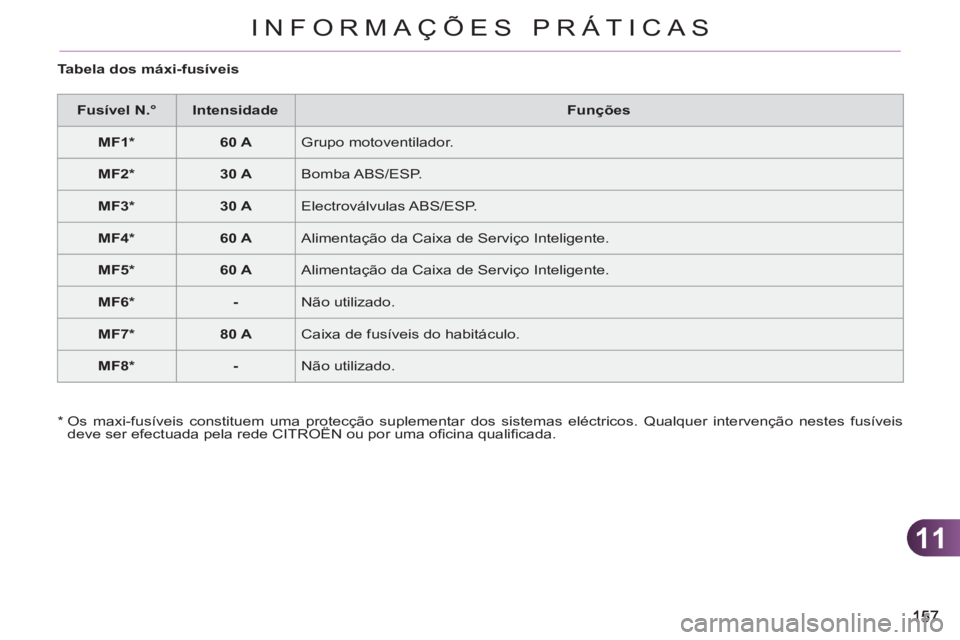

Tabela dos máxi-fusíveis
Fusível N.°
Intensidade
Funções
MF1 *
60 A
Grupo motoventilador.
MF2 *
30 A
Bomba ABS/ESP.
MF3 *
30 A
Electroválvulas ABS/ESP.
MF4 *
60 A
Alimentação da Caixa de Serviço Inteligente.
MF5 *
60 A
Alimentação da Caixa de Serviço Inteligente.
MF6 *
-
Não utilizado.
MF7 *
80 A
Caixa de fusíveis do habitáculo.
MF8 *
-
Não utilizado.
*
Os maxi-fusíveis constituem uma protecção suplementar dos sistemas eléctricos. Qualquer intervenção nestes fusíveis
deve ser efectuada pela rede CITROËN ou por uma ofi cina qualifi cada.
Page 160 of 313
11
158
INFORMAÇÕES PRÁTICAS

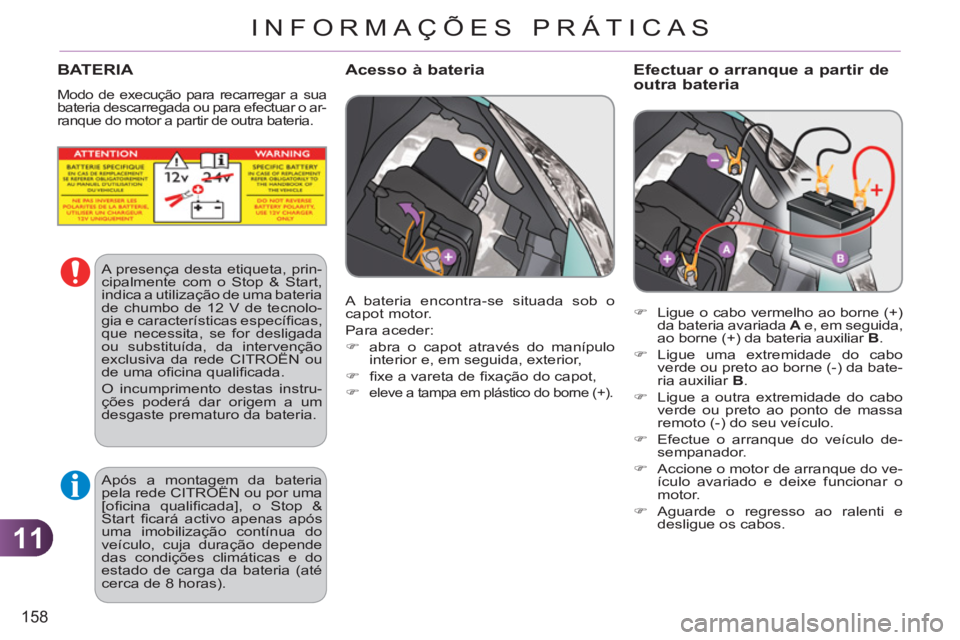

Efectuar o arranque a partir de
outra bateria
)
Ligue o cabo vermelho ao borne (+)
da bateria avariada A
e, em seguida,
ao borne (+) da bateria auxiliar B
.
)
Ligue uma extremidade do cabo
verde ou preto ao borne (-) da bate-
ria auxiliar B
.
)
Ligue a outra extremidade do cabo
verde ou preto ao ponto de massa
remoto (-) do seu veículo.
)
Efectue o arranque do veículo de-
sempanador.
)
Accione o motor de arranque do ve-
ículo avariado e deixe funcionar o
motor.
)
Aguarde o regresso ao ralenti e
desligue os cabos.
BATERIA
Modo de execução para recarregar a sua
bateria descarregada ou para efectuar o ar-
ranque do motor a partir de outra bateria.
A bateria encontra-se situada sob o
capot motor.
Para aceder:
)
abra o capot através do manípulo
interior e, em seguida, exterior,
)
fi xe a vareta de fi xação do capot,
)
eleve a tampa em plástico do borne (+).
Acesso à bateria
A presença desta etiqueta, prin-
cipalmente com o Stop & Start,
indica a utilização de uma bateria
de chumbo de 12 V de tecnolo-
gia e características específi cas,
que necessita, se for desligada
ou substituída, da intervenção
exclusiva da rede CITROËN ou
de uma ofi cina qualifi cada.
O incumprimento destas instru-
ções poderá dar origem a um
desgaste prematuro da bateria.
Após a montagem da bateria
pela rede CITROËN ou por uma
[ofi cina qualifi cada], o Stop &
Start fi cará activo apenas após
uma imobilização contínua do
veículo, cuja duração depende
das condições climáticas e do
estado de carga da bateria (até
cerca de 8 horas).
