Page 61 of 245

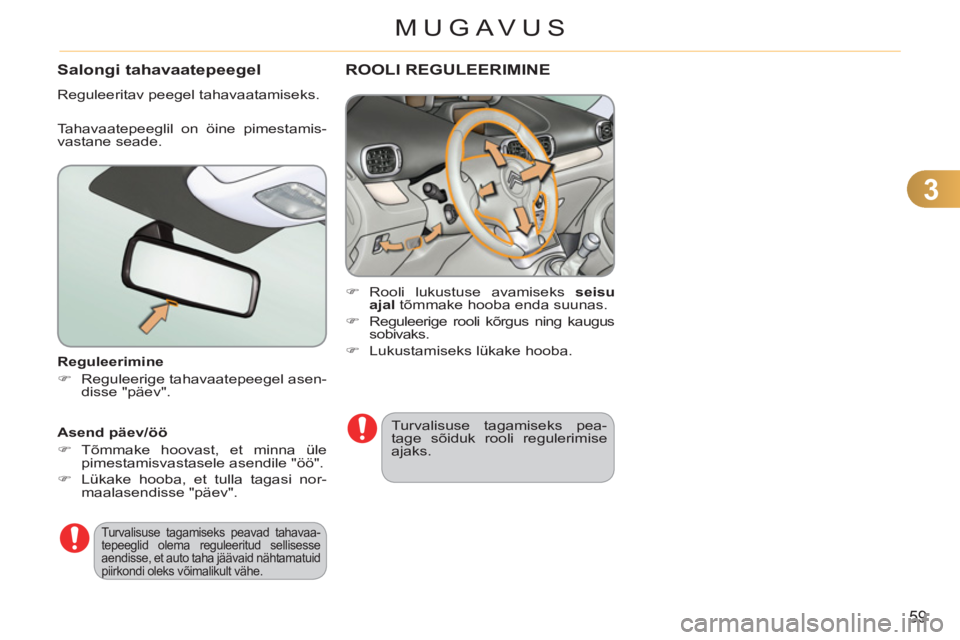

3
59
MUGAVUS
Reguleerimine
)
Reguleerige tahavaatepeegel asen-
disse "päev".
Turvalisuse tagamiseks peavad tahavaa-
tepeeglid olema reguleeritud sellisesse
aendisse, et auto taha jäävaid nähtamatuid
piirkondi oleks võimalikult vähe.
Tahavaatepeeglil on öine pimestamis-
vastane seade.
Asend päev/öö
)
Tõmmake hoovast, et minna üle
pimestamisvastasele asendile "öö".
)
Lükake hooba, et tulla tagasi nor-
maalasendisse "päev"
.
Salongi tahavaatepeegel
Reguleeritav peegel tahavaatamiseks.
ROOLI REGULEERIMINE
)
Rooli lukustuse avamiseks seisu
ajal
tõmmake hooba enda suunas.
)
Reguleerige rooli kõrgus ning kaugus
sobivaks.
)
Lukustamiseks lükake hooba.
Turvalisuse tagamiseks pea-
tage sõiduk rooli regulerimise
ajaks.
Page 62 of 245

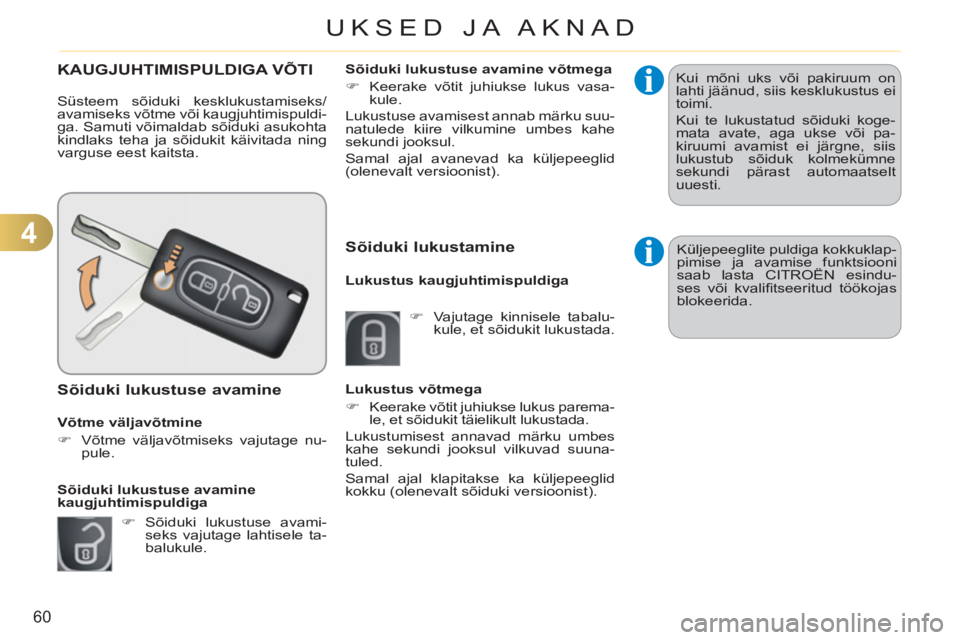

4
60
UKSED JA AKNAD
KAUGJUHTIMISPULDIGA VÕTI
Süsteem sõiduki kesklukustamiseks/
avamiseks võtme või kaugjuhtimispuldi-
ga. Samuti võimaldab sõiduki asukohta
kindlaks teha ja sõidukit käivitada ning
varguse eest kaitsta.
Võtme väljavõtmine
)
Võtme väljavõtmiseks vajutage nu-
pule.
Sõiduki lukustuse avamine
)
Sõiduki lukustuse avami-
seks vajutage lahtisele ta-
balukule.
Sõiduki lukustuse avamine võtmega
)
Keerake võtit juhiukse lukus vasa-
kule.
Lukustuse avamisest annab märku suu-
natulede kiire vilkumine umbes kahe
sekundi jooksul.
Samal ajal avanevad ka küljepeeglid
(olenevalt versioonist).
Sõiduki lukustuse avamine
kaugjuhtimispuldiga
Sõiduki lukustamine
)
Vajutage kinnisele tabalu-
kule, et sõidukit lukustada.
Lukustus võtmega
)
Keerake võtit juhiukse lukus parema-
le, et sõidukit täielikult lukustada.
Lukustumisest annavad märku umbes
kahe sekundi jooksul vilkuvad suuna-
tuled.
Samal ajal klapitakse ka küljepeeglid
kokku (olenevalt sõiduki versioonist).
Lukustus kaugjuhtimispuldiga Kui mõni uks või pakiruum on
lahti jäänud, siis kesklukustus ei
toimi.
Kui te lukustatud sõiduki koge-
mata avate, aga ukse või pa-
kiruumi avamist ei järgne, siis
lukustub sõiduk kolmekümne
sekundi pärast automaatselt
uuesti.
Küljepeeglite puldiga kokkuklap-
pimise ja avamise funktsiooni
saab lasta CITROËN esindu-
ses või kvalifi tseeritud töökojas
blokeerida.
Page 63 of 245

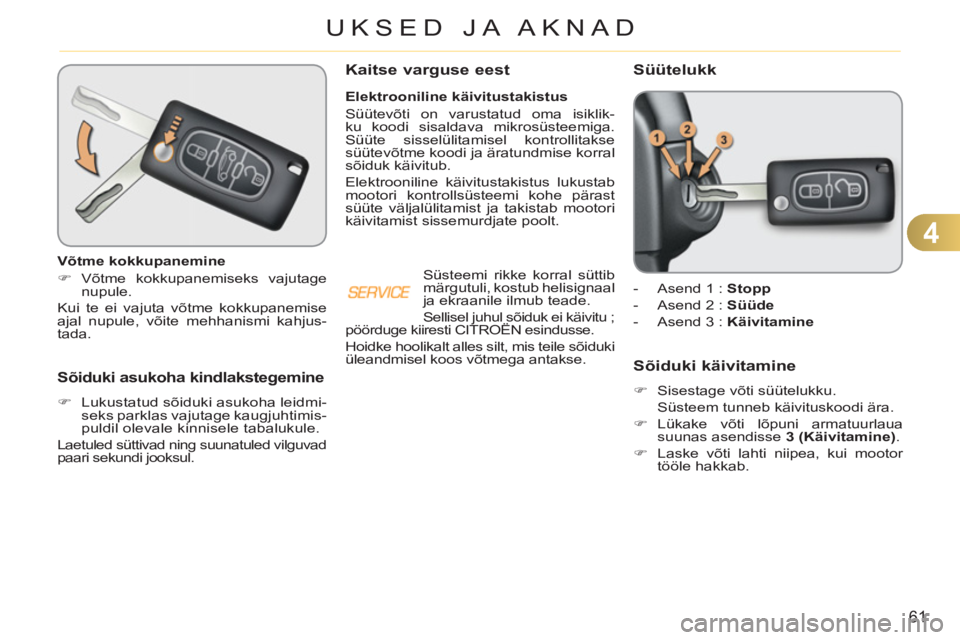

4
61
UKSED JA AKNAD
Sõiduki asukoha kindlakstegemine
)
Lukustatud sõiduki asukoha leidmi-
seks parklas vajutage kaugjuhtimis-
puldil olevale kinnisele tabalukule.
Laetuled süttivad ning suunatuled vilguvad
paari sekundi jooksul.
Elektrooniline käivitustakistus
Süütevõti on varustatud oma isiklik-
ku koodi sisaldava mikrosüsteemiga.
Süüte sisselülitamisel kontrollitakse
süütevõtme koodi ja äratundmise korral
sõiduk käivitub.
Elektrooniline käivitustakistus lukustab
mootori kontrollsüsteemi kohe pärast
süüte väljalülitamist ja takistab mootori
käivitamist sissemurdjate poolt.
Kaitse varguse eest
Süsteemi rikke korral süttib
märgutuli, kostub helisignaal
ja ekraanile ilmub teade.
Sellisel juhul sõiduk ei käivitu ;
pöörduge kiiresti CITROËN esindusse.
Hoidke hoolikalt alles silt, mis teile sõiduki
üleandmisel koos võtmega antakse.
Võtme kokkupanemine
)
Võtme kokkupanemiseks vajutage
nupule.
Kui te ei vajuta võtme kokkupanemise
ajal nupule, võite mehhanismi kahjus-
tada.
Süütelukk
- Asend 1 : Stopp
- Asend 2 : Süüde
- Asend 3 : Käivitamine
Sõiduki käivitamine
)
Sisestage võti süütelukku.
Süsteem tunneb käivituskoodi ära.
)
Lükake võti lõpuni armatuurlaua
suunas asendisse 3 (Käivitamine)
.
)
Laske võti lahti niipea, kui mootor
tööle hakkab.
Page 64 of 245
4
62
UKSED JA AKNAD
Kaugjuhtimispuldi rike
Kui aku on olnud lahti ühendatud, pärast
puldi patarei vahetamist või puldi riket ei
saa enam sõidukit avada ja lukustada
ega sõiduki asukohta kindlaks teha.
)
Kõigepealt avage või lukustage sõi-
duk võtme abil.
)
Seejärel aktiveerige kaugjuhtimis-
pult.
Kui probleem ei kao, pöörduge
CITROËN esindusse.
Patareide vahetamine
Patarei : CR1620/3 volti.
Aktiivseks muutmine
)
Lülitage süüde välja.
)
Keerake süütevõti asendisse 2
(Süüde)
.
)
Seejärel vajutage kohe paari sekundi
jooksul suletud tabalukule.
)
Lülitage süüde välja ja eemaldage
süütevõti.
Nüüd saate jälle kaugjuhtimispult
kasutada. Kui patarei on tühi, siis süt-
tib vastav märgutuli, kostub
helisignaal ja multifunktsio-
naalsele ekraanile ilmub
teade.
Võtme ununemine süütelukku
Kui võti süütelukku ununeb, kos-
tub juhiukse avanemisel helisig-
naal.
Sõiduki peatamine
)
Peatuge.
)
Keerake võti lõpuni asendisse 1 (Stop)
.
)
Eemaldage võti süütelukust.
Ärge kasutage rasket võtme-
hoidjat, see võib süütevõtmes
oleva võtme asendit muuta ja
põhjustada häireid võtme töös.
)
Võtke puldi kest mündi abil lahti.
)
Libistage tühi patarei välja.
)
Libistage uus patarei õiges suunas
kohale.
)
Sulgege puldi kest.
)
Muutke kaugjuhtimispult aktiivseks.
Page 65 of 245

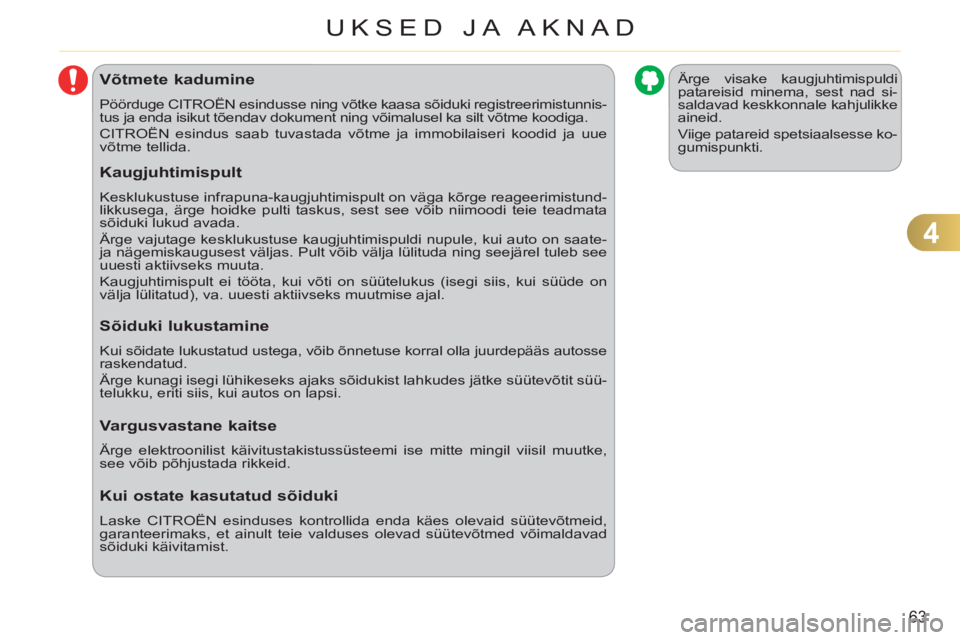

4
63
UKSED JA AKNAD
Võtmete kadumine
Pöörduge CITROËN esindusse ning võtke kaasa sõiduki registreerimistunnis-
tus ja enda isikut tõendav dokument ning võimalusel ka silt võtme koodiga.
CITROËN esindus saab tuvastada võtme ja immobilaiseri koodid ja uue
võtme tellida.
Ärge visake kaugjuhtimispuldi
patareisid minema, sest nad si-
saldavad keskkonnale kahjulikke
aineid.
Viige patareid spetsiaalsesse ko-
gumispunkti.
Kaugjuhtimispult
Kesklukustuse infrapuna-kaugjuhtimispult on väga kõrge reageerimistund-
likkusega, ärge hoidke pulti taskus, sest see võib niimoodi teie teadmata
sõiduki lukud avada.
Ärge vajutage kesklukustuse kaugjuhtimispuldi nupule, kui auto on saate-
ja nägemiskaugusest väljas. Pult võib välja lülituda ning seejärel tuleb see
uuesti aktiivseks muuta.
Kaugjuhtimispult ei tööta, kui võti on süütelukus (isegi siis, kui süüde on
välja lülitatud), va. uuesti aktiivseks muutmise ajal.
Sõiduki lukustamine
Kui sõidate lukustatud ustega, võib õnnetuse korral olla juurdepääs autosse
raskendatud.
Ärge kunagi isegi lühikeseks ajaks sõidukist lahkudes jätke süütevõtit süü-
telukku, eriti siis, kui autos on lapsi.
Vargusvastane kaitse
Ärge elektroonilist käivitustakistussüsteemi ise mitte mingil viisil muutke,
see võib põhjustada rikkeid.
Kui ostate kasutatud sõiduki
Laske CITROËN esinduses kontrollida enda käes olevaid süütevõtmeid,
garanteerimaks, et ainult teie valduses olevad süütevõtmed võimaldavad
sõiduki käivitamist.
Page 66 of 245

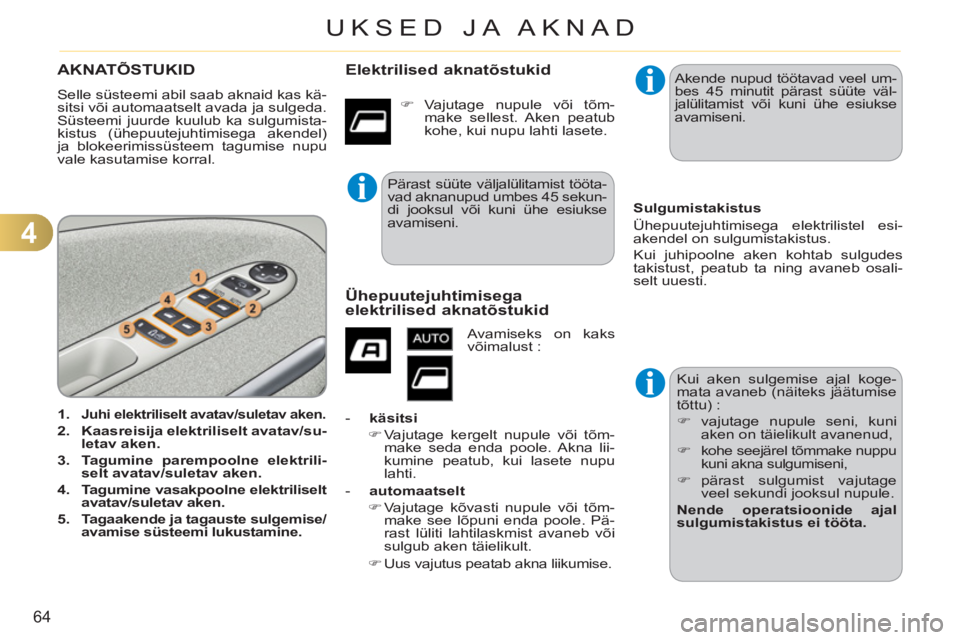

4
64
UKSED JA AKNAD
AKNATÕSTUKID
Selle süsteemi abil saab aknaid kas kä-
sitsi või automaatselt avada ja sulgeda.
Süsteemi juurde kuulub ka sulgumista-
kistus (ühepuutejuhtimisega akendel)
ja blokeerimissüsteem tagumise nupu
vale kasutamise korral.
1.
Juhi elektriliselt avatav/suletav aken.
2.
Kaasreisija
elektriliselt avatav/su-
letav aken.
3.
Tagumine parempoolne elektrili-
selt avatav/suletav aken.
4.
Tagumine vasakpoolne elektriliselt
avatav/suletav aken.
5.
Tagaakende ja tagauste sulgemise/
avamise süsteemi lukustamine.
Kui aken sulgemise ajal koge-
mata avaneb (näiteks jäätumise
tõttu) :
)
vajutage nupule seni, kuni
aken on täielikult avanenud,
)
kohe seejärel tõmmake nuppu
kuni akna sulgumiseni,
)
pärast sulgumist vajutage
veel sekundi jooksul nupule.
Nende operatsioonide ajal
sulgumistakistus ei tööta.
Sulgumistakistus
Ühepuutejuhtimisega elektrilistel esi-
akendel on sulgumistakistus.
Kui juhipoolne aken kohtab sulgudes
takistust, peatub ta ning avaneb osali-
selt uuesti. Pärast süüte väljalülitamist tööta-
vad aknanupud umbes 45 sekun-
di jooksul või kuni ühe esiukse
avamiseni.
Elektrilised aknatõstukid
)
Vajutage nupule või tõm-
make sellest. Aken peatub
kohe, kui nupu lahti lasete.
Ühepuutejuhtimisegaelektrilised aknatõstukid
Avamiseks on kaks
võimalust :
- käsitsi
)
Vajutage kergelt nupule või tõm-
make seda enda poole. Akna lii-
kumine peatub, kui lasete nupu
lahti.
- automaatselt
)
Vajutage kõvasti nupule või tõm-
make see lõpuni enda poole. Pä-
rast lüliti lahtilaskmist avaneb või
sulgub aken täielikult.
)
Uus vajutus peatab akna liikumise.
Akende nupud töötavad veel um-
bes 45 minutit pärast süüte väl-
jalülitamist või kuni ühe esiukse
avamiseni.
Page 67 of 245

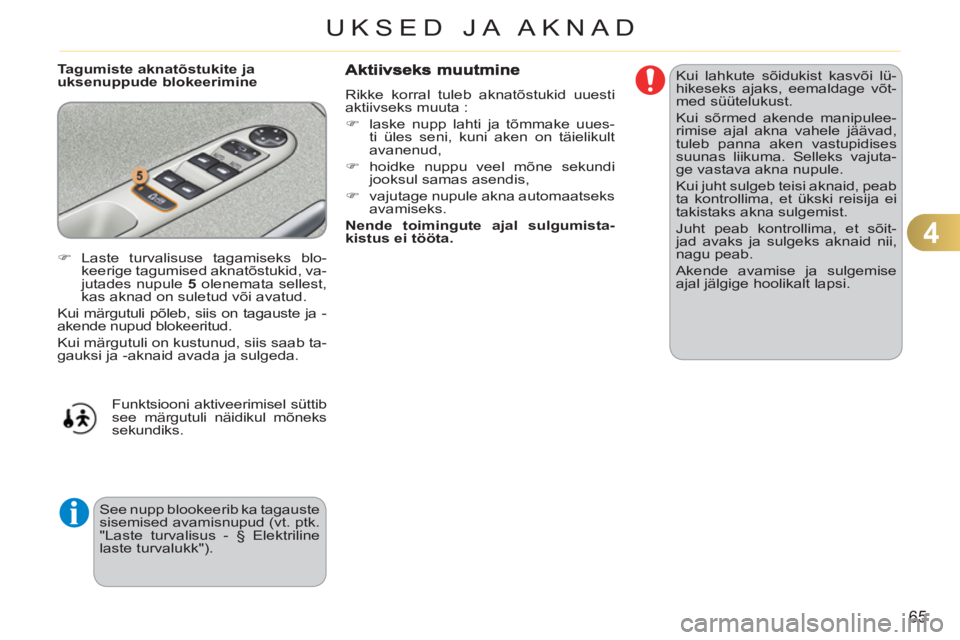

4
65
UKSED JA AKNAD
Tagumiste aknatõstukite ja
uksenuppude blokeerimine Kui lahkute sõidukist kasvõi lü-
hikeseks ajaks, eemaldage võt-
med süütelukust.
Kui sõrmed akende manipulee-
rimise ajal akna vahele jäävad,
tuleb panna aken vastupidises
suunas liikuma. Selleks vajuta-
ge vastava akna nupule.
Kui juht sulgeb teisi aknaid, peab
ta kontrollima, et ükski reisija ei
takistaks akna sulgemist.
Juht peab kontrollima, et sõit-
jad avaks ja sulgeks aknaid nii,
nagu peab.
Akende avamise ja sulgemise
ajal jälgige hoolikalt lapsi.
Rikke korral tuleb aknatõstukid uuesti
aktiivseks muuta :
)
laske nupp lahti ja tõmmake uues-
ti üles seni, kuni aken on täielikult
avanenud,
)
hoidke nuppu veel mõne sekundi
jooksul samas asendis,
)
vajutage nupule akna automaatseks
avamiseks.
Nende toimingute ajal sulgumista-
kistus ei tööta.
)
Laste turvalisuse tagamiseks blo-
keerige tagumised aknatõstukid, va-
jutades nupule 5
olenemata sellest,
kas aknad on suletud või avatud.
Kui märgutuli põleb, siis on tagauste ja -
akende nupud blokeeritud.
Kui märgutuli on kustunud, siis saab ta-
gauksi ja -aknaid avada ja sulgeda.
Funktsiooni aktiveerimisel süttib
see märgutuli näidikul mõneks
sekundiks.
See nupp blookeerib ka tagauste
sisemised avamisnupud (vt. ptk.
"Laste turvalisus - § Elektriline
laste turvalukk").
Page 68 of 245

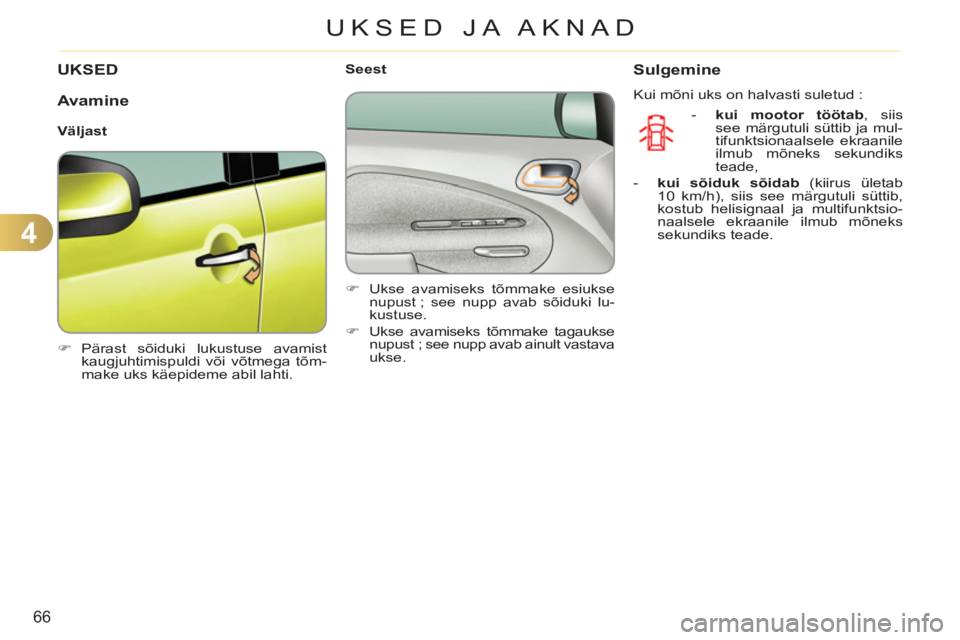

4
66
UKSED JA AKNAD
UKSED
)
Pärast sõiduki lukustuse avamist
kaugjuhtimispuldi või võtmega tõm-
make uks käepideme abil lahti.
Seest
)
Ukse avamiseks tõmmake esiukse
nupust ; see nupp avab sõiduki lu-
kustuse.
)
Ukse avamiseks tõmmake tagaukse
nupust ; see nupp avab ainult vastava
ukse.
Sulgemine
Kui mõni uks on halvasti suletud :
- kui mootor töötab
, siis
see märgutuli süttib ja mul-
tifunktsionaalsele ekraanile
ilmub mõneks sekundiks
teade,
- kui sõiduk sõidab
(kiirus ületab
10 km/h), siis see märgutuli süttib,
kostub helisignaal ja multifunktsio-
naalsele ekraanile ilmub mõneks
sekundiks teade.
Avamine
Väljast
Page 69 of 245

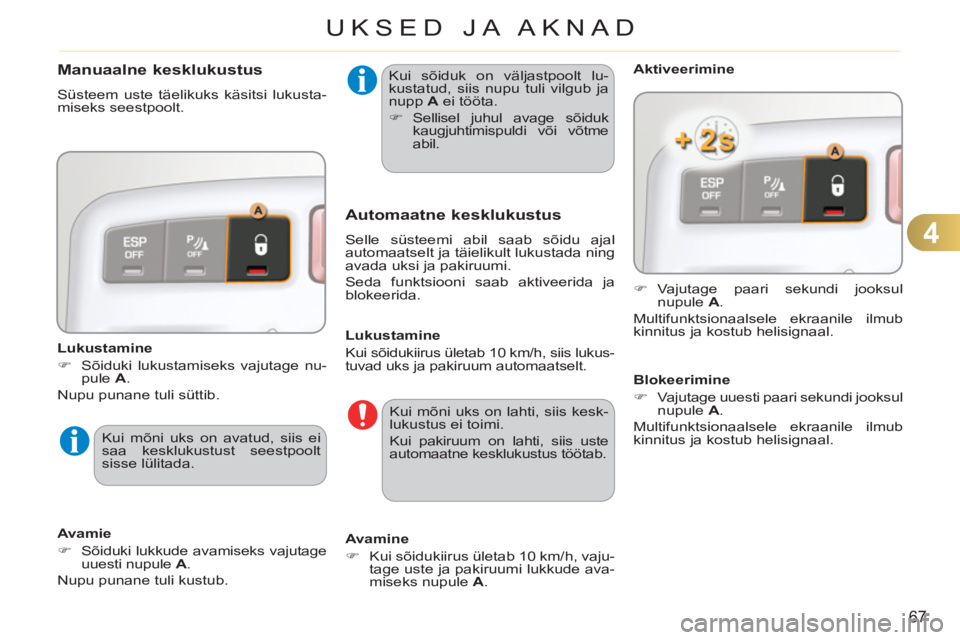

4
67
UKSED JA AKNAD
Kui sõiduk on väljastpoolt lu-
kustatud, siis nupu tuli vilgub ja
nupp A
ei tööta.
)
Sellisel juhul avage sõiduk
kaugjuhtimispuldi või võtme
abil.
Kui mõni uks on lahti, siis kesk-
lukustus ei toimi.
Kui pakiruum on lahti, siis uste
automaatne kesklukustus töötab. Manuaalne kesklukustus
Süsteem uste täelikuks käsitsi lukusta-
miseks seestpoolt.
Lukustamine
)
Sõiduki lukustamiseks vajutage nu-
pule A
.
Nupu punane tuli süttib.
Automaatne kesklukustus
Selle süsteemi abil saab sõidu ajal
automaatselt ja täielikult lukustada ning
avada uksi ja pakiruumi.
Seda funktsiooni saab aktiveerida ja
blokeerida.
Aktiveerimine
)
Vajutage paari sekundi jooksul
nupule A
.
Multifunktsionaalsele ekraanile ilmub
kinnitus ja kostub helisignaal.
Avamine
)
Kui sõidukiirus ületab 10 km/h, vaju-
tage uste ja pakiruumi lukkude ava-
miseks nupule A
.
Kui mõni uks on avatud, siis ei
saa kesklukustust seestpoolt
sisse lülitada.
Avamie
)
Sõiduki lukkude avamiseks vajutage
uuesti nupule A
.
Nupu punane tuli kustub.
Lukustamine
Kui sõidukiirus ületab 10 km/h, siis lukus-
tuvad uks ja pakiruum automaatselt.
Blokeerimine
)
Vajutage uuesti paari sekundi jooksul
nupule A
.
Multifunktsionaalsele ekraanile ilmub
kinnitus ja kostub helisignaal.
Page 70 of 245
4
68
UKSED JA AKNAD
Uste lukustamine ja avamine
rikke korral
Seade võimaldab uste mehhaanilist lu-
kustamist ja avamist aku või kesklukus-
tuse rikke korral.
)
Sisestage võti lukuauku ja keerake
võtit kaheksandikpöörde
võrra.
Avamine
)
Pärast sõiduki lukkude avamist
kaugjuhtimispuldi või võtmega tõm-
make käepidemest ja tõstke paki-
ruumi luuk üles.
PAKIRUUM
- mootor töötab
, siis süttib
see märgutuli ja multifunkt-
sionaalsele ekraanile ilmub
mõneks sekundiks teade,
- sõiduk sõidab
(kiirus üle 10 km/h),
siis süttib see märgutuli ning mõne
sekundi jooksul kostub helisignaal
ja multifunktsionaalsele ekraanile il-
mub teade.
Varuväljapääs
Aku või kesklukustuse rikke korral saab
pakiruumi lukku ka mehhaaniliselt avada.
Avamine
)
Klappige tagaiste kokku, et paki-
ruumi kaudu pääseda luku juurde,
)
Lükake väike kruvikeeraja luku-
avasse A
ja avage pakiruum.
Juhiukse lukustamine
)
Sisestage võti lukuauku ja keerake
paremale.
Juhiukse avamine
)
Sisestage võti lukuauku ja keerake
vasakule.
Kaasreisija ukse ja tagauste
lukustamine
Kaasreisija ukse ja tagauste
avamine
)
Tõmmake sisemist uksenuppu.
Sulgemine
)
Laske pakiruumi luuk sisemisest
käepidemest kinni hoides alla. Kui pakiruumi luuk on halvasti suletud ja :
Kesklukustuse rikke korral tuleb
aku lahti võtta, et pakiruumi lu-
kustada ja tagada sõiduki täielik
lukustus.
