CITROEN C3 PICASSO 2012 Kasutusjuhend (in Estonian)
Manufacturer: CITROEN, Model Year: 2012, Model line: C3 PICASSO, Model: CITROEN C3 PICASSO 2012Pages: 245, PDF Size: 8.24 MB
Page 31 of 245
1
29
KORRASOLEKU KONTROLL
Märgutuli
põleb
Põhjus
Tegevus/Tähelepanekud
Jahutusvedeliku
maksimaalne
temperatuur
põleb
punaselt. Jahutusvedeliku temperatuur
on liiga kõrge. Peatage sõiduk võimalikult ohutult.
Vajadusel laske mootoril jahtuda ja lisage
jahutusvedelikku.
Kui probleem ei kao, parkige sõiduk, pöörduge
CITROËN esindusse võikvalifi tseeritud töökotta.
Mootori
õlirõhk
põleb. Mootori õlitussüsteemi rike. Peatage sõiduk võimalikult ohutult.
Parkige sõiduk, lülitage süüde välja ja helistage
CITROËN esindusse võikvalifi tseeritud töökotta.
Aku pinge
põleb. Akusüsteemi rike (klemmid
mustad või lahti tulnud,
generaatoririhm liiga pinges
või katki...). Märgutuli peab mootori käivitamisel kustuma.
Kui märgutuli ei kustu, pöörduge CITROËN
esindusse või kvalifi tseeritud töökotta.
Avatud
uks(ed)
põleb, kui
sõidukiirus on
alla 10 km/h.
Mõni uks või pakiruumi luuk
on avatud. Sulgege vastav uks või luuk.
põleb ja
kostub
helisignaal, kui
kiirus on üle
10 km/h.
Page 32 of 245
1
30
KORRASOLEKU KONTROLL
Märgutuli
põleb
Põhjus
Tegevus/Tähelepanekud
Turvapadjad
põleb ajutiselt. Süttib mõneks sekundiks
ja kustub, kui lülitate süüte
sisse. Märgutuli peab mootori käivitamisel kustuma.
Kui märgutuli ei kustu, pöörduge CITROËN
esindusse võikvalifi tseeritud töökotta.
põleb. Turvapatjade või turvavööde
pürotehniliste eelpingutite
süsteemi rike. Laske süsteem CITROËN esinduses või
kvalifi tseeritud töökojas üle kontrollida.
Lahtine
esiistme
turvavö
ö
põleb ja
seejärel
vilgub,
kostub järjest
valjenev
helisignaal. Juht ja/või kõrvalistuja ei ole
turvavööd kinnitanud või on
selle lahti teinud.
Tõmmake rihmast ja sisestage turvavöö otsik
lukustisse.
Lahtine
tagaistme
turvavöö
põleb ja
seejärel
vilgub, kostub
helisignaal. Üks või mitu reisijat ei ole
oma turvavööd kinnitanud.
Roolivõimendi
põleb. Roolivõimendi rike. Sõitke võimalikult ettevaatlikult.
Laske süsteem CITROËN esinduses või
kvalifi tseeritud töökojas üle kontrollida.
Page 33 of 245
1
KORRASOLEKU KONTROLL
Hooldusvahemiku näidik
Süsteem informeerib juhti, kui tootja
hoolduskavale vastav ülevaatuse täht-
aeg hakkab lähenema.
Ülevaatuse tähtaega arvestatakse alates
näidiku viimasest nullimisest. Tähtaja ar-
vutamisel võetakse aluseks kaks tegurit :
- läbitud kilomeetrite arv,
-
viimasest ülevaatusest möödunud aeg.
Paar sekundit pärast süüte sisselülita-
mist mutrivõti kustub
; läbisõidumõõ-
dik hakkab tööle tavarežiimil. Näidikule
ilmub üldise ja päevase läbisõidu näit.
Ülevaatuseni on jäänud alla 1 000 km
Näide :
järgmise ülevaatuseni on jäänud
900 km.
Pärast süüte sisselülitamist ilmub näidikule
5 sekundiks järgmine kiri :
5 sekundit pärast süüte sisselülitamist
hakkab läbisõidumõõdik tööle tavarežii-
mil. Mutrivõti jääb põlema
, tuletades
teile meelde, et peagi on tarvis minna
hooldusülevaatusele.
Ülevaatuseni on jäänud
üle 1 000 km - 3 000 km
Pärast süüte sisselülitamist süttib näi-
dikul paariks sekundiks hooldustöid
tähistav mutrivõti. Samal ajal näitab
läbisõidunäidik järgmise ülevaatuseni
jäänud kilomeetrite hulka.
Näide :
järgmise ülevaatuseni on jää-
nud 2 800 km.
Pärast süüte sisselülitamist ilmub näidikule
paariks sekundiks järgmine kiri :
Ülevaatuseni on jäänud
üle 3 000 km
Süüte sisselülitamisel ei ilmu näidikule
ühtegi teadet.
Page 34 of 245
1
KORRASOLEKU KONTROLL
Kui soovite pärast nullimist aku
lahti ühendada, lukustage sõiduk
ja oodake vähemalt viis minutit,
et nullimine toimima hakkaks.
Hooldusnäidiku nullimine
Pärast iga ülevaatust tuleb hooldusnäidik
nullida.
Selleks toimige järgmiselt :
)
lülitage süüde välja,
)
vajutage läbisõidunäidiku nullimise
nupule ja hoidke nuppu all,
)
lülitage süüde sisse ; läbisõidunäidik
hakkab numbreid tagurpidi lugema,
)
kui näidikule ilmub "=0"
, laske nupp
lahti ; märgutuli kaob.
Aeg võib enne täis saada, kui
vastav kilomeetrite hulk läbitud
saab ; see oleneb juhi sõitmis-
harjumustest.
Märgutuli võib süttida ka siis, kui
viimasest hooldusest on möö-
das kaks aastat.
Hooldusülevaatuse tähtaeg on möödas
Mutrivõti vilgub
paari sekundi jooksul
iga kord, kui süüte sisse lülitate, tuleta-
des teile meelde, et peate võimalikult
kiiresti hooldusülevaatusele minema.
Näide :
pärast ülevaatuse tähtaja kätte-
jõudmist olete sõitnud 300 km.
Pärast süüte sisselülitamist ilmub näidi-
kule paariks sekundiks järgmine kiri :
Paar sekundit pärast süüte sisselüli-
tamist hakkab läbisõidumõõdik tööle
tavarežiimil. Mutrivõti jääb põlema
.
Hooldusinfo vaatamine
Teil on võimalus alati tutvuda hooldus-
infoga.
)
Vajutage päevasõidumõõdiku nulli-
mise nupule.
Hooldusinfo ilmub mõneks sekundiks
näidikule ja seejärel kustub.
Page 35 of 245
1
33
KORRASOLEKU KONTROLL
Õlitaseme mõõtmise tulemus on
õige vaid siis, kui sõiduk on par-
gitud horisontaalsele pinnale ja
mootor on üle 30 minuti seisnud.
Mootori õlitaseme näidik
Näidik teatab juhile, kas õlitase on pii-
sav või mitte.
See informatsioon ilmub näidikule pä-
rast süüte sisselülitamist peale hool-
dusvahemiku näitu.
Õige õlitase
Liiga madal õlitase
Õlitaseme mõõdiku rike
Õlitaseme mõõtevarras
Kui õlitase on liiga madal, siis märgutuli
"OIL"
vilgub, hoolduse märgutuli süttib,
kostub helisignaal ja ekraanile ilmub
teade.
Kui mõõtevardaga kontrollimine kinni-
tab, et õli on liiga vähe, lisage kohe õli,
et vältida mootori kahjustumist. Mõõdiku rikke korral vilgub märgutuli
"OIL--"
. Pöörduge CITROËN esindus-
se või kvalifi tseeritud töökotta.
Peatükist "Kontrollimised" leiate infor-
matsiooni õlimõõtevarda ja teie auto
mootorile sobiva õli lisamise kohta.
Mõõtevardal on kaks mär-
gistust :
- A
= maxi ; õlitase ei tohi
kunagi ületada seda
märki (võib mootorit kah-
justada),
- B
= mini ; lisage täiteava
kaudu sõiduki mootorile
sobivat õli.
Page 36 of 245
1
34
KORRASOLEKU KONTROLL
Läbisõidumõõdik
Süsteem, mis mõõdab sõiduki poolt
seni läbitud kilomeetrite hulka.
Valgustuse reostaat
Süsteem armatuurlaua valgustuse tu-
gevuse reguleerimiseks käsitsi vasta-
valt välisvalguse tugevusele.
Läbisõit ja päevasõit ilmuvad kolm-
ekümneks sekundiks ekraanile pärast
süüte väljalülitamist, juhiukse avamisel
ning sõiduki lukustamisel ja avamisel.
Nõuetega kooskõlas olemiseks
muutke konfi guratsiooni me-
nüüs vahemaa mõõtühikut (km
või miil) vastavalt sellele riigile,
kust te läbi sõidate.
Süsteem, mis mõõdab päeva jooksul
läbitud kilomeetrite hulka või kilomeetrite
hulka pärast näidiku nullimist.
Sisse lülitamine
Kui tuled põlevad :
)
vajutage nupule ja reguleerige ju-
hikoha valgustust tugevamaks või
nõrgemaks,
)
kui valgustus saavutab soovitud ta-
seme, laske nupp lahti.
Blokeerimine
Kui tuled ei põle või kui päevatuled põlevad,
siis nupule vajutamine ei mõju.
Päevasõidumõõdik
)
Kui süüde on sees, vajutage kuni
nullide ilmumiseni nupule.
Page 37 of 245
2
35
MULTIFUNKTSIONAALSED EKRAANID
Ekraani näidud
Näitab järgmist informatsiooni :
- kellaaeg,
- kuupäev,
- välistemperatuur (kiilasjää ohu kor-
ral ilmub ekraanile teade),
- uste ja pakiruumi seisukord,
- pardakompuutri näidud (vt. peatüki
lõpust).
Ekraanile võivad ajutiselt ilmuda hoia-
tussõnumid ja informatsioon. Neid sõ-
numeid saab kustutada klahvi "ESC"
abil.
ÜHEVÄRVILINE EKRAAN A (ILMA AUTORAADIOTA) Nupud
Peamenüü
Ekraani näitude juhtimiseks on kolm
nuppu :
- "ESC"
hetkel teostatava toimingu
katkestamiseks,
- "MENU"
menüüde või alamenüüde
möödajooksmiseks,
- "OK"
soovitud menüü või alamenüü
valimiseks.
)
Vajutage nupule "MENU"
, et pea-
menüü
erinevad menüüd hakkaksid
mööda jooksma :
- sõiduki seaded,
- variandid,
- ekraani reguleerimine,
- keeled,
- ühikud.
)
Soovitud menüü valimiseks vajuta-
ge nupule "OK"
.

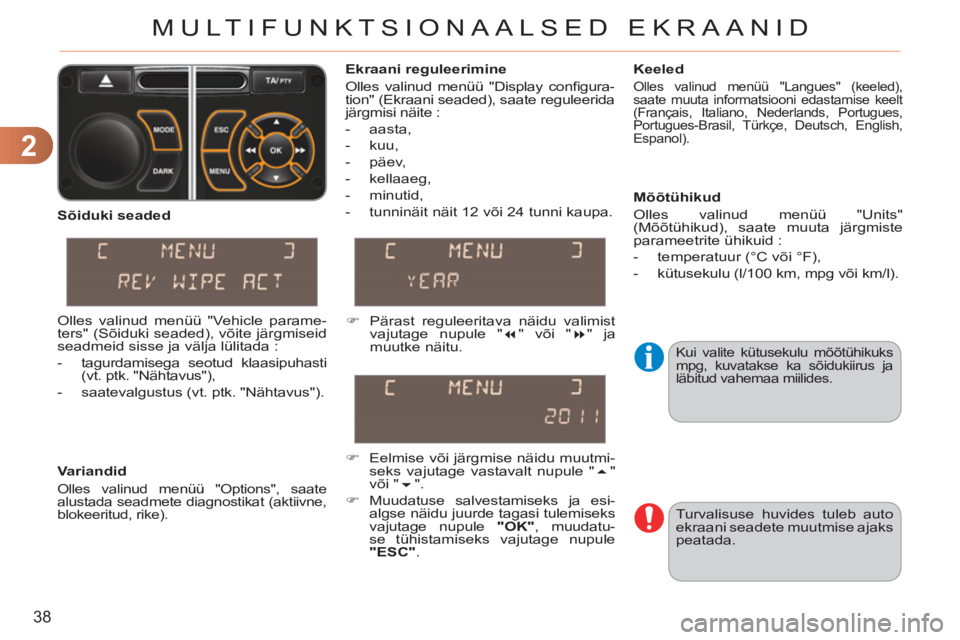

Page 38 of 245
2
36
MULTIFUNKTSIONAALSED EKRAANID
Sõiduki seaded
Variandid
Olles valinud menüü "Options", saate
alustada seadmete diagnostikat (aktiivne,
blokeeritud, rike).
Keeled
Olles valinud menüü "Langues" (keeled), saate muuta informatsiooni edastamise
keelt (Français, Italiano, Nederlands,
Portugues, Portugues-Brasil, Türkçe,
Deutsch, English, Espanol).
Ekraani reguleerimine
Olles valinud menüü "Display confi gu-
ration" (Ekraani seaded), saate regu-
leerida järgmisi näite :
- aasta,
- kuu,
- päev,
- kellaaeg,
- minutid,
- tunninäit näit 12 või 24 tunni kaupa.
Mõõtühikud
Olles valinud menüü "Units"
(Mõõtühikud), saate muuta järgmiste
parameetrite ühikuid :
- temperatuur (°C või °F),
- kütusekulu (l/100 km, mpg või km/l).
)
Pärast reguleeritava näidu valimist
vajutage nupule "OK"
ja muutke
näitu.
)
Oodake kümme sekundit, et muuda-
tus salvestuks või vajutage nupule
"ESC"
muudatuse tühistamiseks.
Seejärel ilmub ekraanile jälle tavaline
näit.
Olles valinud menüü "Sõiduki seaded",
võite järgmiseid seadmeid sisse ja välja
lülitada :
-
tagurdamisega seotud klaasipuhasti
(vt. ptk. "Nähtavus"),
- saatevalgustus (vt. ptk. "Nähtavus").
Kui valite kütusekulu mõõtühi-
kuks mpg, kuvatakse ka sõidukii-
rus ja läbitud vahemaa miilides.
Turvalisuse huvides tuleb auto
ekraani seadete muutmise ajaks
peatada.
Page 39 of 245
2
37
MULTIFUNKTSIONAALSED EKRAANID
ÜHEVÄRVILINE EKRAAN A Nupud
N
äidud ekraanil
Näitab järgmist informatsiooni :
- kellaaeg,
- kuupäev,
- välistemperatuur (kiilasjää ohu kor-
ral ilmub ekraanile teade),
- uste ja pakiruumi seisukord,
- heliseadmed (raadio, CD...),
- pardakompuutri näidud (vt. peatüki
lõpust).
Ekraanile võivad ajutiselt ilmuda hoia-
tussõnumid ja informatsioon. Neid
sõnumeid saab kustutada klahvi "ESC"
abil.
Peamenüü
)
Peamenüüsse
pääsemiseks va-
jutage nupule "MENU"
, seejärel
nupule "
" või "
", et erinevad
menüüd mööda jooksma hakkaksid :
- raadio-CD,
- sõiduki seaded,
- variandid,
- ekraani seaded,
- keeled,
- mõõtühikud.
)
Soovitud menüü valimiseks vajutage
nupule "OK"
. Autoraadio esipaneelilt on võimalik :
)
pääseda nupu "MENU"
abil pea-
menüüsse
,
)
nupule "
" või "
" vajutades panna
elemente ekraanil "mööda jooksma",
)
nupule "MODE"
vajutades ekraaninäi-
tu muuta (pardakompuuter, raadio...),
)
nupule "
" või "
" vajutades regu-
leeritud näitajaid muuta,
)
nupule "OK"
vajutades kinnitada
või
)
nupule "ESC"
vajutades teostata-
vast toimingust loobuda.
Raadio-CD
Pärast autoraadio sisselülitamist ja me-
nüü "Radio-CD" valimist võite aktiveerida
või blokeerida funktsioone, mis on seotud
raadioga (RDS, REG) või CD-ga (int-
roscan, juhuslikus järjekorras mängimine,
CD kordamine).
"Radio-CD" menüü kohta saate täpsemalt
lugeda peatüki "Audio ja Telemaatika" auto-
raadio kohta käivast osast.
Page 40 of 245
2
38
MULTIFUNKTSIONAALSED EKRAANID
Kui valite kütusekulu mõõtühikuks
mpg, kuvatakse ka sõidukiirus ja
läbitud vahemaa miilides.
Ekraani reguleerimine
Olles valinud menüü "Display confi gura-
tion" (Ekraani seaded), saate reguleerida
järgmisi näite :
- aasta,
- kuu,
- päev,
- kellaaeg,
- minutid,
- tunninäit näit 12 või 24 tunni kaupa.
Keeled
Olles valinud menüü "Langues" (keeled),
saate muuta informatsiooni edastamise keelt
(Français, Italiano, Nederlands, Portugues,
Portugues-Brasil, Türkçe, Deutsch, English,
Espanol).
Mõõtühikud
Olles valinud menüü "Units"
(Mõõtühikud), saate muuta järgmiste
parameetrite ühikuid :
- temperatuur (°C või °F),
- kütusekulu (l/100 km, mpg või km/l).
)
Pärast reguleeritava näidu valimist
vajutage nupule "
" või "
" ja
muutke näitu.
)
Eelmise või järgmise näidu muutmi-
seks vajutage vastavalt nupule "
"
või " ".
)
Muudatuse salvestamiseks ja esi-
algse näidu juurde tagasi tulemiseks
vajutage nupule "OK"
, muudatu-
se tühistamiseks vajutage nupule
"ESC"
.
Sõiduki seaded
Variandid
Olles valinud menüü "Options", saate
alustada seadmete diagnostikat (aktiivne,
blokeeritud, rike).
Olles valinud menüü "Vehicle parame-
ters" (Sõiduki seaded), võite järgmiseid
seadmeid sisse ja välja lülitada :
- tagurdamisega seotud klaasipuhasti
(vt. ptk. "Nähtavus"),
- saatevalgustus (vt. ptk. "Nähtavus").
Turvalisuse huvides tuleb auto
ekraani seadete muutmise ajaks
peatada.
