PRAKTIČNE INFORMACIJE

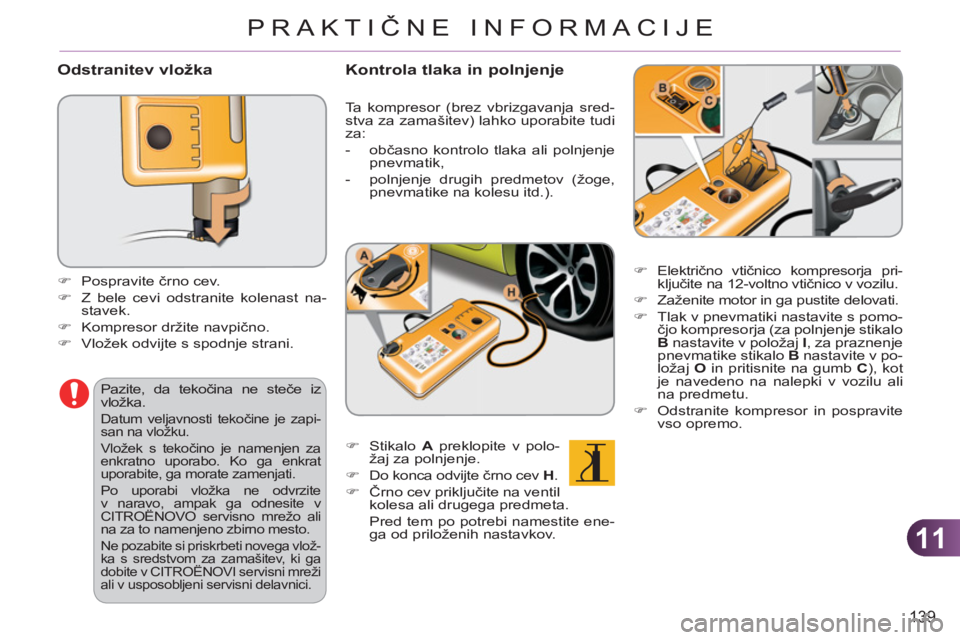

Odstranitev vložka
)
Pospravite črno cev.
)
Z bele cevi odstranite kolenast na-
stavek.
)
Kompresor držite navpično.
)
Vložek odvijte s spodnje strani.
Pazite, da tekočina ne steče iz
vložka.
Datum veljavnosti tekočine je zapi-
san na vložku.
Vložek s tekočino je namenjen za
enkratno uporabo. Ko ga enkrat
uporabite, ga morate zamenjati.
Po uporabi vložka ne odvrzite
v naravo, ampak ga odnesite v
CITROËNOVO servisno mrežo ali
na za to namenjeno zbirno mesto.
Ne pozabite si priskrbeti novega vlož-
ka s sredstvom za zamašitev, ki ga
dobite v CITROËNOVI servisni mreži
ali v usposobljeni servisni delavnici.
Kontrola tlaka in polnjenje
Ta kompresor (brez vbrizgavanja sred-
stva za zamašitev) lahko uporabite tudi
za:
- občasno kontrolo tlaka ali polnjenje
pnevmatik,
- polnjenje drugih predmetov (žoge,
pnevmatike na kolesu itd.).
)
Stikalo A
preklopite v polo-
žaj za polnjenje.
)
Do konca odvijte črno cev H
.
)
Črno cev priključite na ventil
kolesa ali drugega predmeta.
Pred tem po potrebi namestite ene-
ga od priloženih nastavkov.
)
Električno vtičnico kompresorja pri-
ključite na 12-voltno vtičnico v vozilu.
)
Zaženite motor in ga pustite delovati.
)
Tlak v pnevmatiki nastavite s pomo-
čjo kompresorja (za polnjenje stikalo
B
nastavite v položaj I
, za praznenje
pnevmatike stikalo B
nastavite v po-
ložaj O
in pritisnite na gumb C
), kot
je navedeno na nalepki v vozilu ali
na predmetu.
)
Odstranite kompresor in pospravite
vso opremo.

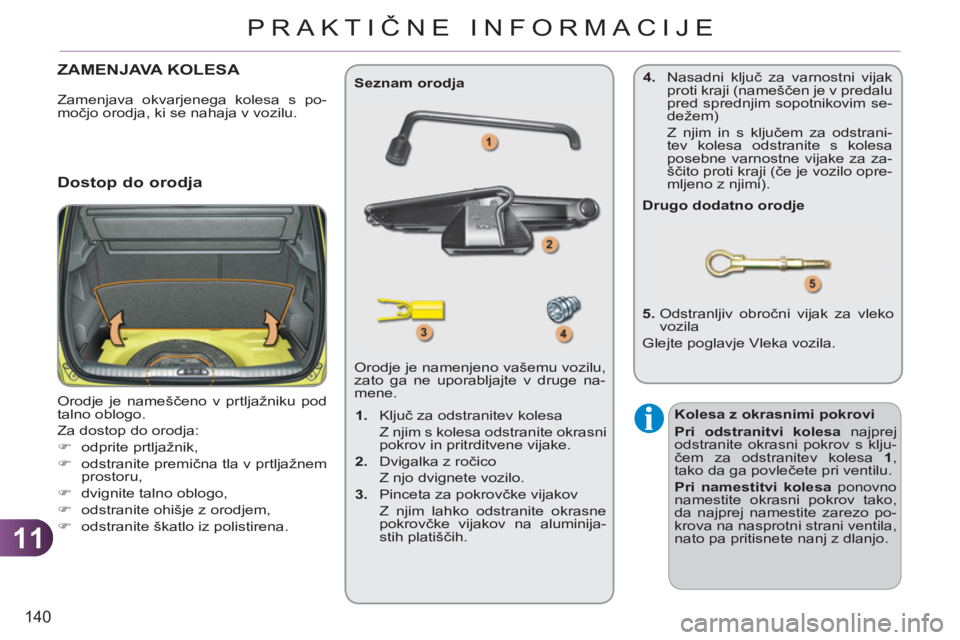

Page 142 of 245
11
140
PRAKTIČNE INFORMACIJE
ZAMENJAVA KOLESA
Orodje je nameščeno v prtljažniku pod
talno oblogo.
Za dostop do orodja:
)
odprite prtljažnik,
)
odstranite premična tla v prtljažnem
prostoru,
)
dvignite talno oblogo,
)
odstranite ohišje z orodjem,
)
odstranite škatlo iz polistirena. Orodje je namenjeno vašemu vozilu,
zato ga ne uporabljajte v druge na-
mene.
Seznam orodja
Drugo dodatno orodje
5.
Odstranljiv obročni vijak za vleko
vozila
Glejte poglavje Vleka vozila.
Dostop do orodja
Kolesa z okrasnimi pokrovi
Pri odstranitvi kolesa
najprej
odstranite okrasni pokrov s klju-
čem za odstranitev kolesa 1
,
tako da ga povlečete pri ventilu.
Pri namestitvi kolesa
ponovno
namestite okrasni pokrov tako,
da najprej namestite zarezo po-
krova na nasprotni strani ventila,
nato pa pritisnete nanj z dlanjo.
1.
Ključ za odstranitev kolesa
Z njim s kolesa odstranite okrasni
pokrov in pritrditvene vijake.
2.
Dvigalka z ročico
Z njo dvignete vozilo.
3.
Pinceta za pokrovčke vijakov
Z njim lahko odstranite okrasne
pokrovčke vijakov na aluminija-
stih platiščih. Zamenjava okvarjenega kolesa s po-
močjo orodja, ki se nahaja v vozilu.
4.
Nasadni ključ za varnostni vijak
proti kraji (nameščen je v predalu
pred sprednjim sopotnikovim se-
dežem)
Z njim in s ključem za odstrani-
tev kolesa odstranite s kolesa
posebne varnostne vijake za za-
ščito proti kraji (če je vozilo opre-
mljeno z njimi).
Page 143 of 245
11
PRAKTIČNE INFORMACIJE

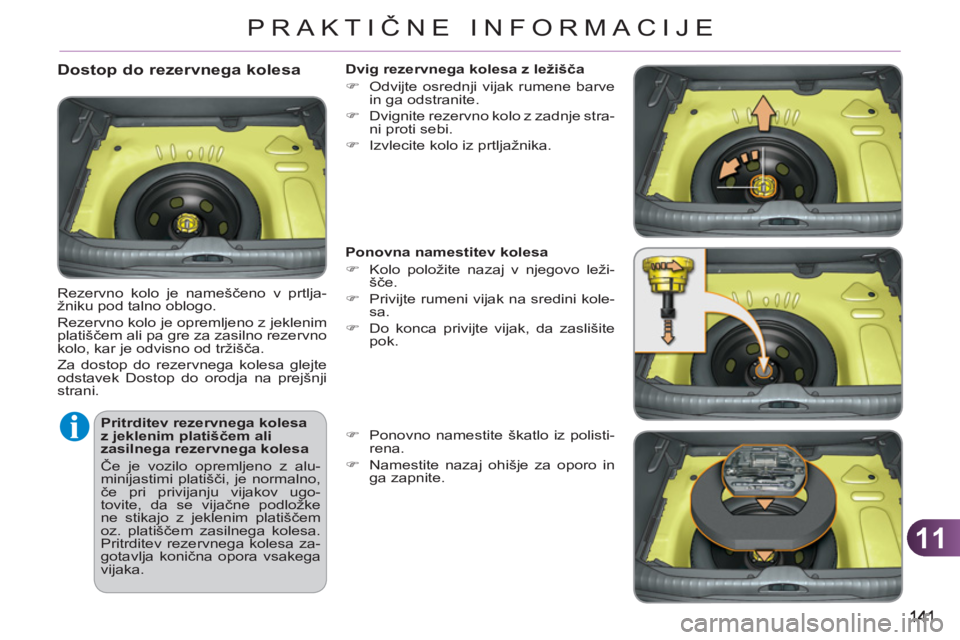

Pritrditev rezervnega kolesa
z jeklenim platiščem ali
zasilnega rezervnega kolesa
Če je vozilo opremljeno z alu-
minijastimi platišči, je normalno,
če pri privijanju vijakov ugo-
tovite, da se vijačne podložke
ne stikajo z jeklenim platiščem
oz. platiščem zasilnega kolesa.
Pritrditev rezervnega kolesa za-
gotavlja konična opora vsakega
vijaka.
Dostop do rezervnega kolesa
Rezervno kolo je nameščeno v prtlja-
žniku pod talno oblogo.
Rezervno kolo je opremljeno z jeklenim
platiščem ali pa gre za zasilno rezervno
kolo, kar je odvisno od tržišča.
Za dostop do rezervnega kolesa glejte
odstavek Dostop do orodja na prejšnji
strani.
Dvig rezervnega kolesa z ležišča
)
Odvijte osrednji vijak rumene barve
in ga odstranite.
)
Dvignite rezervno kolo z zadnje stra-
ni proti sebi.
)
Izvlecite kolo iz prtljažnika.
Ponovna namestitev kolesa
)
Kolo položite nazaj v njegovo leži-
šče.
)
Privijte rumeni vijak na sredini kole-
sa.
)
Do konca privijte vijak, da zaslišite
pok.
)
Ponovno namestite škatlo iz polisti-
rena.
)
Namestite nazaj ohišje za oporo in
ga zapnite.
Page 144 of 245
11
PRAKTIČNE INFORMACIJE

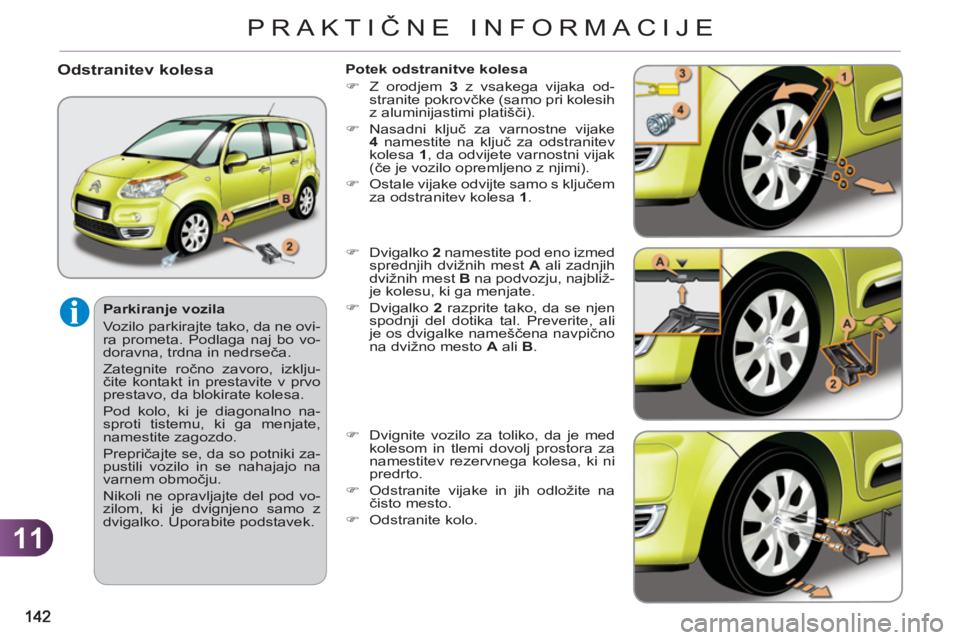

Parkiranje vozila
Vozilo parkirajte tako, da ne ovi-
ra prometa. Podlaga naj bo vo-
doravna, trdna in nedrseča.
Zategnite ročno zavoro, izklju-
čite kontakt in prestavite v prvo
prestavo, da blokirate kolesa.
Pod kolo, ki je diagonalno na-
sproti tistemu, ki ga menjate,
namestite zagozdo.
Prepričajte se, da so potniki za-
pustili vozilo in se nahajajo na
varnem območju.
Nikoli ne opravljajte del pod vo-
zilom, ki je dvignjeno samo z
dvigalko. Uporabite podstavek.
Odstranitev kolesa
Potek odstranitve kolesa
)
Z orodjem 3
z vsakega vijaka od-
stranite pokrovčke (samo pri kolesih
z aluminijastimi platišči).
)
Nasadni ključ za varnostne vijake
4
namestite na ključ za odstranitev
kolesa 1
, da odvijete varnostni vijak
(če je vozilo opremljeno z njimi).
)
Ostale vijake odvijte samo s ključem
za odstranitev kolesa 1
.
)
Dvigalko 2
namestite pod eno izmed
sprednjih dvižnih mest A
ali zadnjih
dvižnih mest B
na podvozju, najbliž-
je kolesu, ki ga menjate.
)
Dvigalko 2
razprite tako, da se njen
spodnji del dotika tal. Preverite, ali
je os dvigalke nameščena navpično
na dvižno mesto A
ali B
.
)
Dvignite vozilo za toliko, da je med
kolesom in tlemi dovolj prostora za
namestitev rezervnega kolesa, ki ni
predrto.
)
Odstranite vijake in jih odložite na
čisto mesto.
)
Odstranite kolo.
Page 145 of 245
11
PRAKTIČNE INFORMACIJE

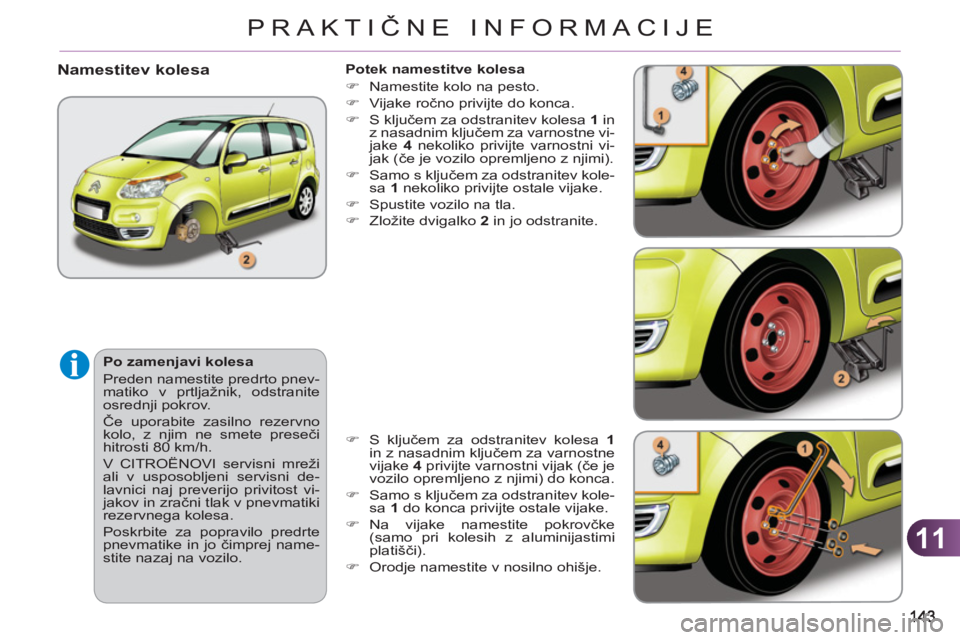

Potek namestitve kolesa
)
Namestite kolo na pesto.
)
Vijake ročno privijte do konca.
)
S ključem za odstranitev kolesa 1
in
z nasadnim ključem za varnostne vi-
jake 4
nekoliko privijte varnostni vi-
jak (če je vozilo opremljeno z njimi).
)
Samo s ključem za odstranitev kole-
sa 1
nekoliko privijte ostale vijake.
)
Spustite vozilo na tla.
)
Zložite dvigalko 2
in jo odstranite.
Po zamenjavi kolesa
Preden namestite predrto pnev-
matiko v prtljažnik, odstranite
osrednji pokrov.
Če uporabite zasilno rezervno
kolo, z njim ne smete preseči
hitrosti 80 km/h.
V CITROËNOVI servisni mreži
ali v usposobljeni servisni de-
lavnici naj preverijo privitost vi-
jakov in zračni tlak v pnevmatiki
rezervnega kolesa.
Poskrbite za popravilo predrte
pnevmatike in jo čimprej name-
stite nazaj na vozilo.
Namestitev kolesa
)
S ključem za odstranitev kolesa 1
in z nasadnim ključem za varnostne
vijake 4
privijte varnostni vijak (če je
vozilo opremljeno z njimi) do konca.
)
Samo s ključem za odstranitev kole-
sa 1
do konca privijte ostale vijake.
)
Na vijake namestite pokrovčke
(samo pri kolesih z aluminijastimi
platišči).
)
Orodje namestite v nosilno ohišje.
Page 146 of 245
11
144
PRAKTIČNE INFORMACIJE
ZAMENJAVA ŽARNICE
Zamenjava pregorele žarnice.
1.
Smerniki
(H21W jantarne barve).
2.
Zasenčene luči (H7-55W).
3.
Dolge luči (H1-55W).
4.
Pozicijske luči (W5W).
5.
Sprednji meglenki
(PSX24W).
Žarometi so opremljeni s polikar-
bonatnim steklom, prevlečenim
z zaščitnim premazom:
)
ne čistite jih s suho ali gro-
bo krpo, niti s čistilnimi
sredstvi ali topili,
)
uporabite gobo in milnato
vodo,
)
pri uporabi visokotlačne na-
prave za pranje se pri odstra-
njevanju trdovratne umazanije
izogibajte daljšemu pranju ža-
rometov, luči in njihovih robov,
da ne bi poškodovali premaza
in tesnil.
Sprednje luči
)
Žarnice ne prijemajte s prsti,
ampak uporabite suho krpo,
ki ne pušča sledi.
Pustite žaromete izklopljene
nekaj minut in šele nato zame-
njajte žarnico (nevarnost hudih
opeklin).
Obvezno uporabljajte žarnice
z ultravijolično-zaščito (UV), da
ne bi poškodovali žarometa.
Pokvarjeno žarnico vedno za-
menjajte z novo enake vrste in
enakih lastnosti.
Page 147 of 245
11
145

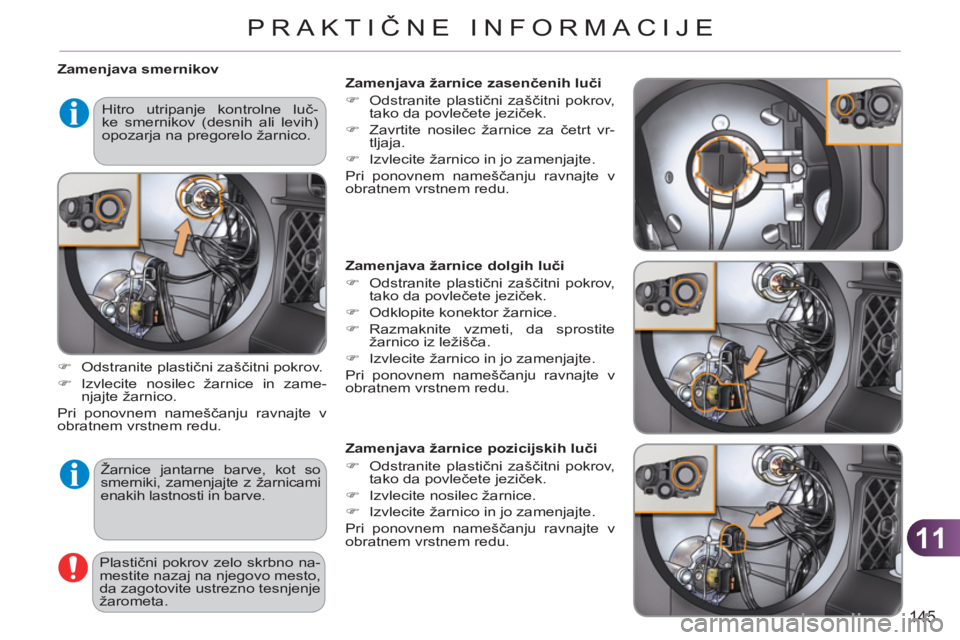

PRAKTIČNE INFORMACIJE
Zamenjava smernikov
Žarnice jantarne barve, kot so
smerniki, zamenjajte z žarnicami
enakih lastnosti in barve.
)
Odstranite plastični zaščitni pokrov.
)
Izvlecite nosilec žarnice in zame-
njajte žarnico.
Pri ponovnem nameščanju ravnajte v
obratnem vrstnem redu.
Plastični pokrov zelo skrbno na-
mestite nazaj na njegovo mesto,
da zagotovite ustrezno tesnjenje
žarometa.
Hitro utripanje kontrolne luč-
ke smernikov (desnih ali levih)
opozarja na pregorelo žarnico.
Zamenjava žarnice dolgih luči
)
Odstranite plastični zaščitni pokrov,
tako da povlečete jeziček.
)
Odklopite konektor žarnice.
)
Razmaknite vzmeti, da sprostite
žarnico iz ležišča.
)
Izvlecite žarnico in jo zamenjajte.
Pri ponovnem nameščanju ravnajte v
obratnem vrstnem redu.
Zamenjava žarnice pozicijskih luči
)
Odstranite plastični zaščitni pokrov,
tako da povlečete jeziček.
)
Izvlecite nosilec žarnice.
)
Izvlecite žarnico in jo zamenjajte.
Pri ponovnem nameščanju ravnajte v
obratnem vrstnem redu.
Zamenjava žarnice zasenčenih luči
)
Odstranite plastični zaščitni pokrov,
tako da povlečete jeziček.
)
Zavrtite nosilec žarnice za četrt vr-
tljaja.
)
Izvlecite žarnico in jo zamenjajte.
Pri ponovnem nameščanju ravnajte v
obratnem vrstnem redu.
Page 148 of 245
11
146
PRAKTIČNE INFORMACIJE

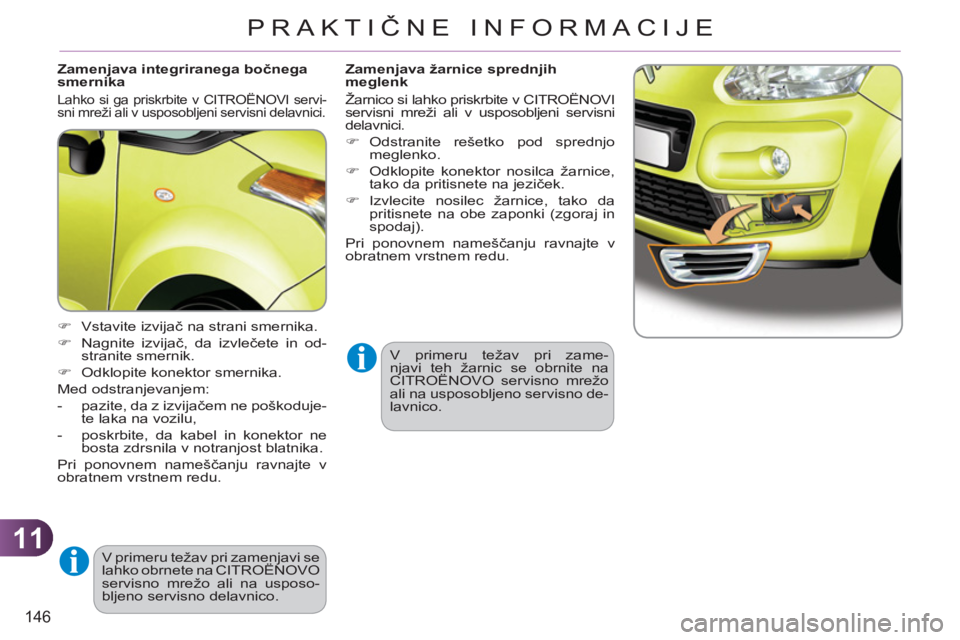

Zamenjava integriranega bočnega
smernika
Lahko si ga priskrbite v CITROËNOVI servi-
sni mreži ali v usposobljeni servisni delavnici.
)
Vstavite izvijač na strani smernika.
)
Nagnite izvijač, da izvlečete in od-
stranite smernik.
)
Odklopite konektor smernika.
Med odstranjevanjem:
- pazite, da z izvijačem ne poškoduje-
te laka na vozilu,
- poskrbite, da kabel in konektor ne
bosta zdrsnila v notranjost blatnika.
Pri ponovnem nameščanju ravnajte v
obratnem vrstnem redu.
V primeru težav pri zamenjavi se
lahko obrnete na CITROËNOVO
servisno mrežo ali na usposo-
bljeno servisno delavnico.
Zamenjava žarnice sprednjih
meglenk
Žarnico si lahko priskrbite v CITROËNOVI
servisni mreži ali v usposobljeni servisni
delavnici.
)
Odstranite rešetko pod sprednjo
meglenko.
)
Odklopite konektor nosilca žarnice,
tako da pritisnete na jeziček.
)
Izvlecite nosilec žarnice, tako da
pritisnete na obe zaponki (zgoraj in
spodaj).
Pri ponovnem nameščanju ravnajte v
obratnem vrstnem redu.
V primeru težav pri zame-
njavi teh žarnic se obrnite na
CITROËNOVO servisno mrežo
ali na usposobljeno servisno de-
lavnico.
Page 149 of 245
11
147
PRAKTIČNE INFORMACIJE

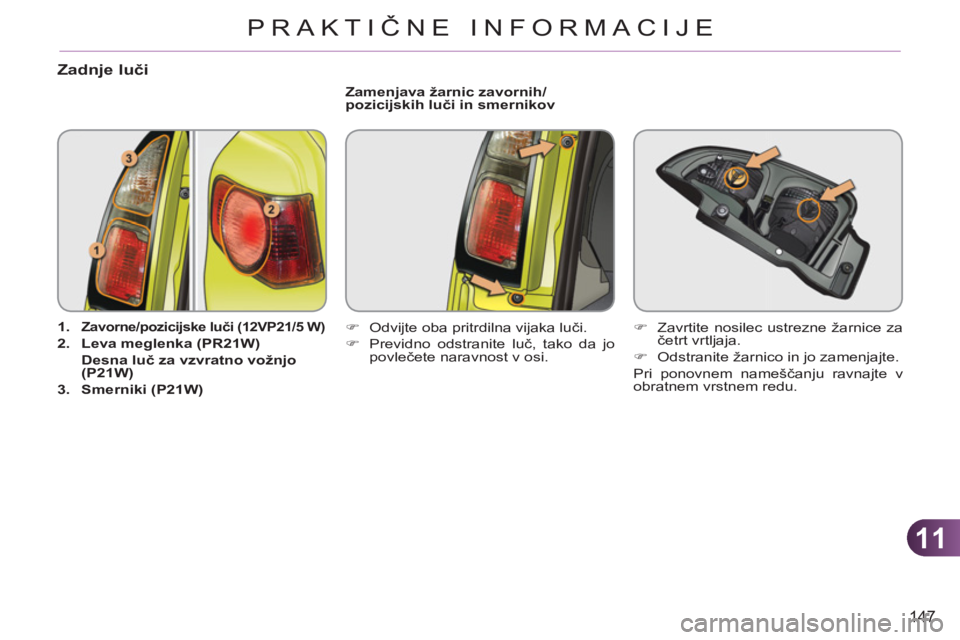

Zadnje luči
1.
Zavorne/pozicijske luči (12VP21/5 W)
2.
Leva meglenka
(PR21W)
Desna luč za vzvratno vožnjo
(P21W)
3.
Smerniki (P21W)
Zamenjava žarnic zavornih/
pozicijskih luči in smernikov
)
Odvijte oba pritrdilna vijaka luči.
)
Previdno odstranite luč, tako da jo
povlečete naravnost v osi.
)
Zavrtite nosilec ustrezne žarnice za
četrt vrtljaja.
)
Odstranite žarnico in jo zamenjajte.
Pri ponovnem nameščanju ravnajte v
obratnem vrstnem redu.
Page 150 of 245
11
148
PRAKTIČNE INFORMACIJE

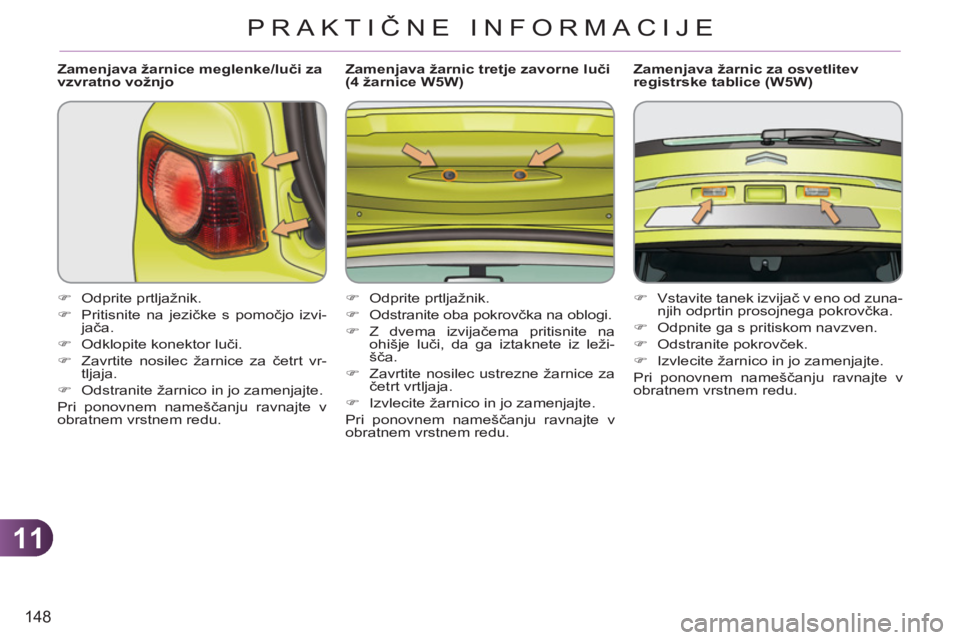

Zamenjava žarnice meglenke/luči za
vzvratno vožnjo
)
Odprite prtljažnik.
)
Pritisnite na jezičke s pomočjo izvi-
jača.
)
Odklopite konektor luči.
)
Zavrtite nosilec žarnice za četrt vr-
tljaja.
)
Odstranite žarnico in jo zamenjajte.
Pri ponovnem nameščanju ravnajte v
obratnem vrstnem redu.
Zamenjava žarnic tretje zavorne luči
(4 žarnice W5W)
)
Odprite prtljažnik.
)
Odstranite oba pokrovčka na oblogi.
)
Z dvema izvijačema pritisnite na
ohišje luči, da ga iztaknete iz leži-
šča.
)
Zavrtite nosilec ustrezne žarnice za
četrt vrtljaja.
)
Izvlecite žarnico in jo zamenjajte.
Pri ponovnem nameščanju ravnajte v
obratnem vrstnem redu.
Zamenjava žarnic za osvetlitev
registrske tablice (W5W)
)
Vstavite tanek izvijač v eno od zuna-
njih odprtin prosojnega pokrovčka.
)
Odpnite ga s pritiskom navzven.
)
Odstranite pokrovček.
)
Izvlecite žarnico in jo zamenjajte.
Pri ponovnem nameščanju ravnajte v
obratnem vrstnem redu.
