CITROEN C3 PICASSO 2012 Navodila Za Uporabo (in Slovenian)

11
PRAKTIČNE INFORMACIJE

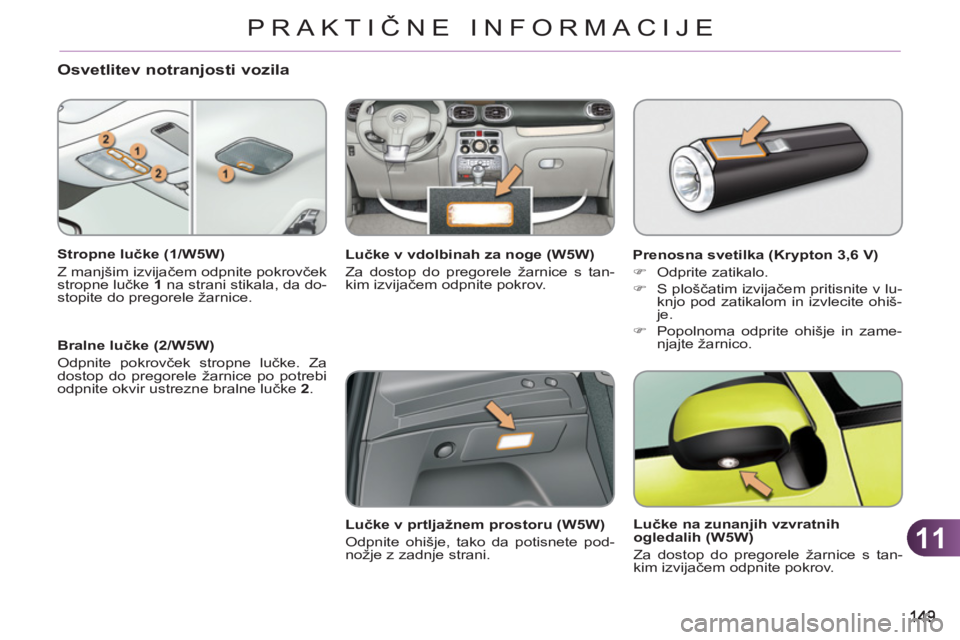

Osvetlitev notranjosti vozila

Stropne lučke (1/W5W)
Z manjšim izvijačem odpnite pokrovček
stropne lučke 1
na strani stikala, da do-
stopite do pregorele žarnice.

Bralne lučke (2/W5W)
Odpnite pokrovček stropne lučke. Za
dostop do pregorele žarnice po potrebi
odpnite okvir ustrezne bralne lučke 2
.
Lučke v vdolbinah za noge (W5W)
Za dostop do pregorele žarnice s tan-
kim izvijačem odpnite pokrov.

Lučke v prtljažnem prostoru (W5W)
Odpnite ohišje, tako da potisnete pod-
nožje z zadnje strani.
Prenosna svetilka (Krypton 3,6 V)


)
Odprite zatikalo.

)
S ploščatim izvijačem pritisnite v lu-
knjo pod zatikalom in izvlecite ohiš-
je.

)
Popolnoma odprite ohišje in zame-
njajte žarnico.


Lučke na zunanjih vzvratnih
ogledalih (W5W)
Za dostop do pregorele žarnice s tan-
kim izvijačem odpnite pokrov.

11
PRAKTIČNE INFORMACIJE
CITRO

11

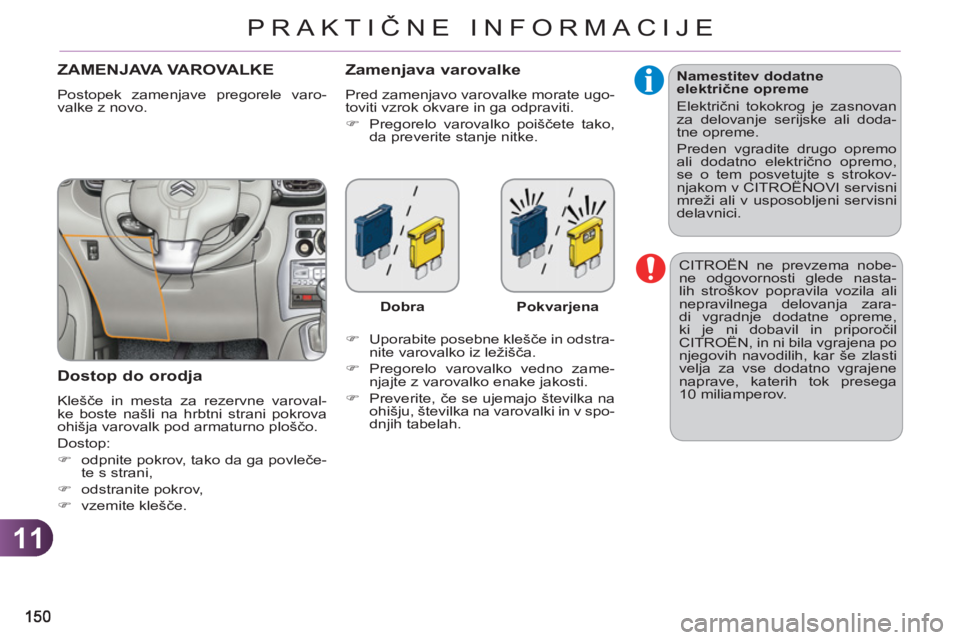

151
PRAKTIČNE INFORMACIJE

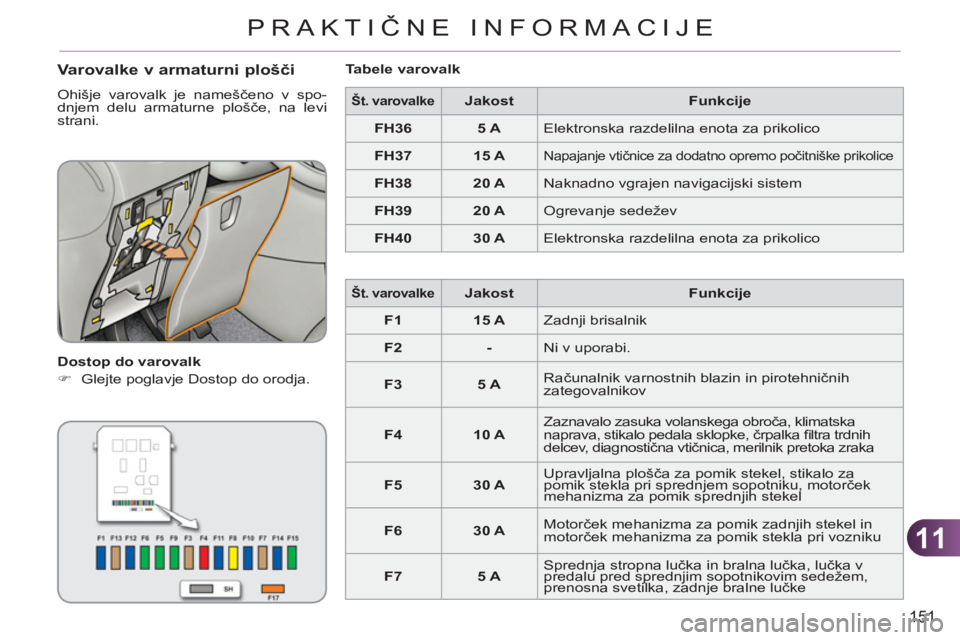

Varovalke v armaturni plošči

Ohišje varovalk je nameščeno v spo-
dnjem delu armaturne plošče, na levi
strani.

Dostop do varovalk


)
Glejte poglavje Dostop do orodja.

Tabele varovalk


Št. varovalke




Jakost


Funkcije



FH36



5 A

Elektronska razdelilna enota za prikolico


FH37



15 A



Napajanje vtičnice za dodatno opremo počitniške prikolice



FH38



20 A

Naknadno vgrajen navigacijski sistem


FH39



20 A

Ogrevanje sedežev


FH40



30 A

Elektronska razdelilna enota za prikolico



Št. varovalke




Jakost


Funkcije



F1



15 A

Zadnji brisalnik


F2



-

Ni v uporabi.


F3



5 A

Računalnik varnostnih blazin in pirotehničnih
zategovalnikov


F4



10 A

Zaznavalo zasuka volanskega obroča, klimatska
naprava, stikalo pedala sklopke, črpalka fi ltra trdnih
delcev, diagnostična vtičnica, merilnik pretoka zraka


F5



30 A

Upravljalna plošča za pomik stekel, stikalo za
pomik stekla pri sprednjem sopotniku, motorček
mehanizma za pomik sprednjih stekel


F6



30 A

Motorček mehanizma za pomik zadnjih stekel in
motorček mehanizma za pomik stekla pri vozniku


F7



5 A

Sprednja stropna lučka in bralna lučka, lučka v
predalu pred sprednjim sopotnikovim sedežem,
prenosna svetilka, zadnje bralne lučke

11
152
PRAKTIČNE INFORMACIJE


Št. varovalke




Jakost


Funkcije



F8



20 A

Večfunkcijski zaslon, avtoradio, radionavigacijski
sistem


F9



30 A

Avtoradio (naknadna vgradnja), 12-voltna vtičnica


F10



15 A

Obvolanske ročice


F11



15 A

Protivlomna in kontaktna ključavnica, diagnostična
vtičnica


F12



15 A

Zaznavalo za dež in svetlobo, elektronska
razdelilna enota za prikolico


F13



5 A

Glavno zavorno stikalo, računalnik varovalk v
motornem prostoru


F14



15 A



Računalnik sistema za pomoč pri parkiranju, prikazovalnik
kontrolnih lučk za varnostne pasove, računalnik varnostnih
blazin, instrumentna plošča, klimatska naprava, USB Box



F15



30 A

Zaklepanje


F16



-

Ni v uporabi.


F17



40 A

Ogrevanje zadnjega stekla in zunanjih vzvratnih
ogledal


SH



-

Shunt PARC

11
153
PRAKTIČNE INFORMACIJE

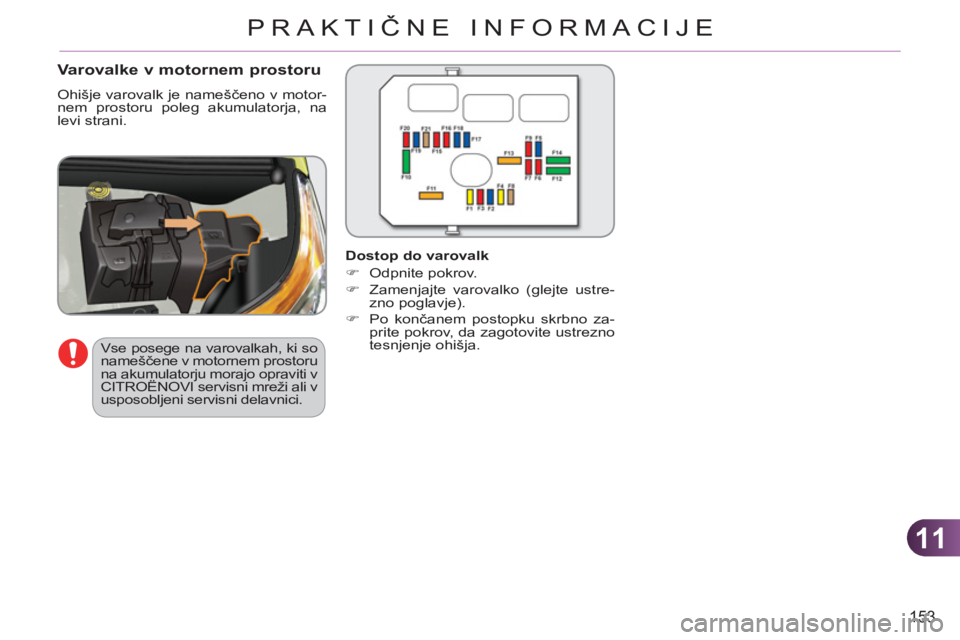

Varovalke v motornem prostoru

Ohišje varovalk je nameščeno v motor-
nem prostoru poleg akumulatorja, na
levi strani.

Vse posege na varovalkah, ki so
nameščene v motornem prostoru
na akumulatorju morajo opraviti v
CITROËNOVI servisni mreži ali v
usposobljeni servisni delavnici.
Dostop do varovalk


)
Odpnite pokrov.

)
Zamenjajte varovalko (glejte ustre-
zno poglavje).

)
Po končanem postopku skrbno za-
prite pokrov, da zagotovite ustrezno
tesnjenje ohišja.

11
154
PRAKTIČNE INFORMACIJE

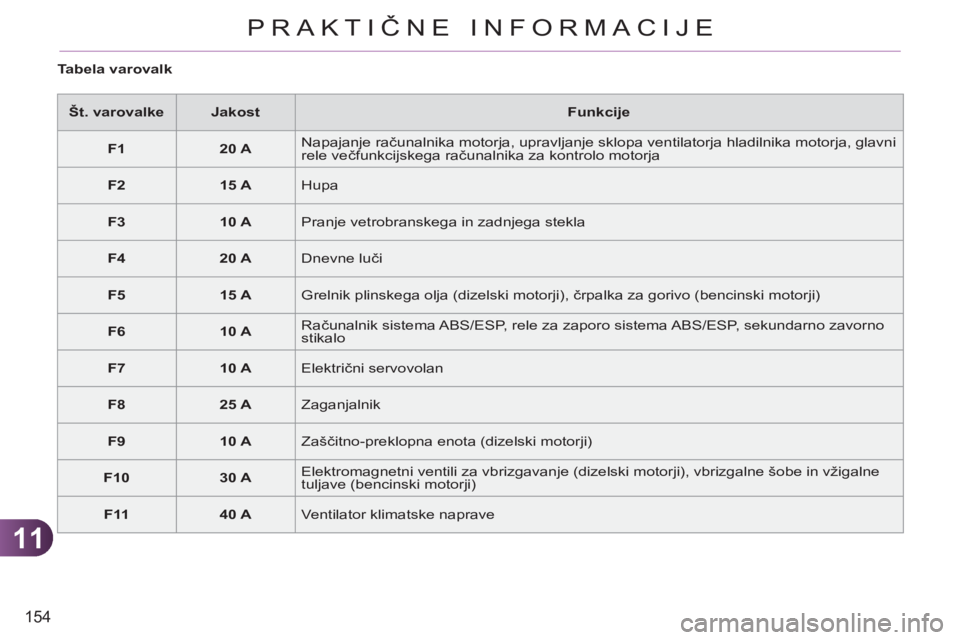

Tabela varovalk


Št. varovalke



Jakost


Funkcije



F1



20 A

Napajanje računalnika motorja, upravljanje sklopa ventilatorja hladilnika motorja, glavni
rele večfunkcijskega računalnika za kontrolo motorja


F2



15 A

Hupa


F3



10 A

Pranje vetrobranskega in zadnjega stekla


F4



20 A

Dnevne luči


F5



15 A

Grelnik plinskega olja (dizelski motorji), črpalka za gorivo (bencinski motorji)


F6



10 A

Računalnik sistema ABS/ESP, rele za zaporo sistema ABS/ESP, sekundarno zavorno
stikalo


F7



10 A

Električni servovolan


F8



25 A

Zaganjalnik


F9



10 A

Zaščitno-preklopna enota (dizelski motorji)


F10



30 A

Elektromagnetni ventili za vbrizgavanje (dizelski motorji), vbrizgalne šobe in vžigalne
tuljave (bencinski motorji)


F11



40 A

Ventilator klimatske naprave

11

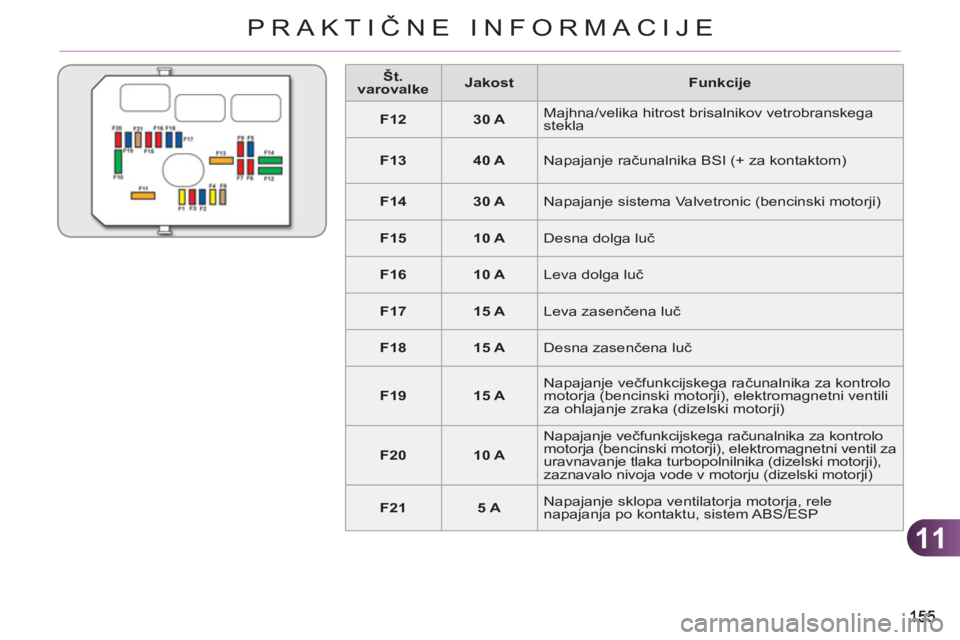

PRAKTIČNE INFORMACIJE


Št.
varovalke



Jakost


Funkcije



F12



30 A

Majhna/velika hitrost brisalnikov vetrobranskega
stekla


F13



40 A

Napajanje računalnika BSI (+ za kontaktom)


F14



30 A

Napajanje sistema Valvetronic (bencinski motorji)


F15



10 A

Desna dolga luč


F16



10 A

Leva dolga luč


F17



15 A

Leva zasenčena luč


F18



15 A

Desna zasenčena luč


F19



15 A

Napajanje večfunkcijskega računalnika za kontrolo
motorja (bencinski motorji), elektromagnetni ventili
za ohlajanje zraka (dizelski motorji)


F20



10 A

Napajanje večfunkcijskega računalnika za kontrolo
motorja (bencinski motorji), elektromagnetni ventil za
uravnavanje tlaka turbopolnilnika (dizelski motorji),
zaznavalo nivoja vode v motorju (dizelski motorji)


F21



5 A

Napajanje sklopa ventilatorja motorja, rele
napajanja po kontaktu, sistem ABS/ESP

11
156
PRAKTIČNE INFORMACIJE

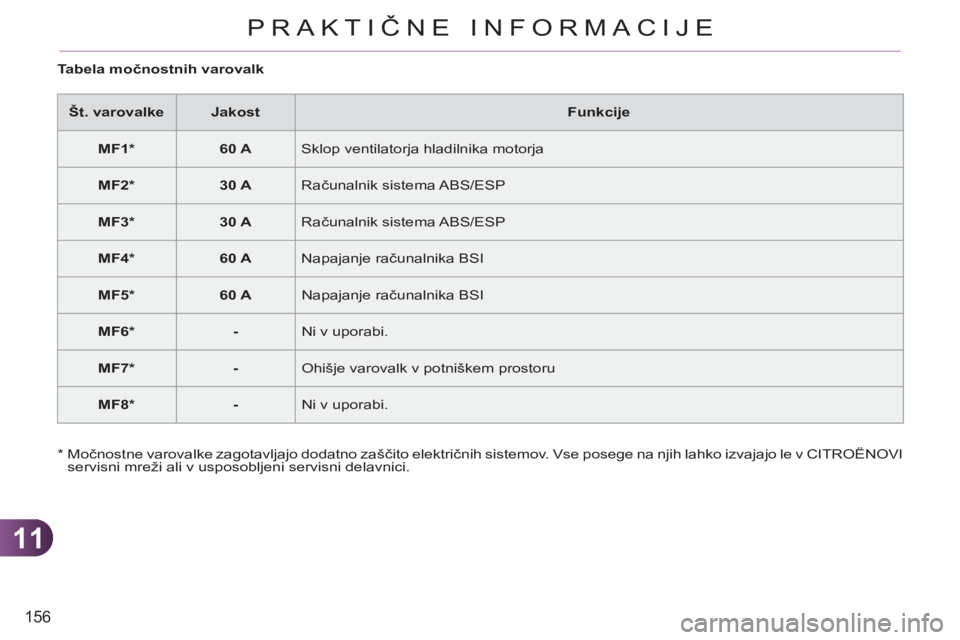

Tabela močnostnih varovalk


Št. varovalke



Jakost


Funkcije



MF1 *



60 A

Sklop ventilatorja hladilnika motorja


MF2 *



30 A

Računalnik sistema ABS/ESP


MF3 *



30 A

Računalnik sistema ABS/ESP


MF4 *



60 A

Napajanje računalnika BSI


MF5 *



60 A

Napajanje računalnika BSI


MF6 *



-

Ni v uporabi.


MF7 *



-
Ohišje varovalk v potniškem prostoru


MF8 *



-

Ni v uporabi.

*
Močnostne varovalke zagotavljajo dodatno zaščito električnih sistemov. Vse posege na njih lahko izvajajo le v CITROËNOVI
servisni mreži ali v usposobljeni servisni delavnici.

11
PRAKTIČNE INFORMACIJE

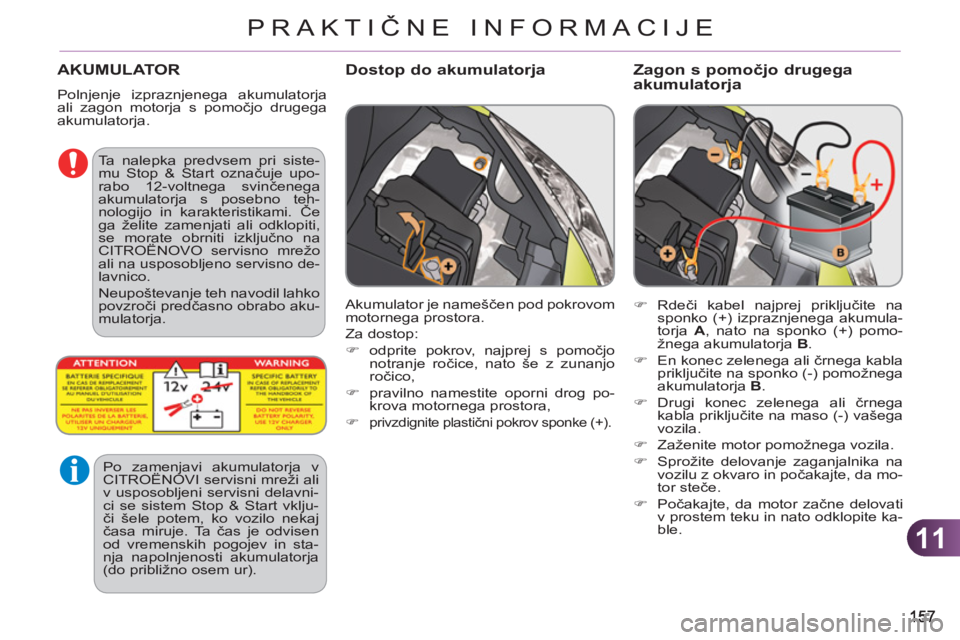

AKUMULATOR
Polnjenje izpraznjenega akumulatorja
ali zagon motorja s pomočjo drugega
akumulatorja.
Dostop do akumulatorja
Zagon s pomočjo drugega akumulatorja



)
Rdeči kabel najprej priključite na
sponko (+) izpraznjenega akumula-
torja A
, nato na sponko (+) pomo-
žnega akumulatorja B
.

)
En konec zelenega ali črnega kabla
priključite na sponko (-) pomožnega
akumulatorja B
.

)
Drugi konec zelenega ali črnega
kabla priključite na maso (-) vašega
vozila.

)
Zaženite motor pomožnega vozila.

)
Sprožite delovanje zaganjalnika na
vozilu z okvaro in počakajte, da mo-
tor steče.

)
Počakajte, da motor začne delovati
v prostem teku in nato odklopite ka-
ble.
Akumulator je nameščen pod pokrovom
motornega prostora.
Za dostop:


)
odprite pokrov, najprej s pomočjo
notranje ročice, nato še z zunanjo
ročico,

)
pravilno namestite oporni drog po-
krova motornega prostora,

)
privzdignite plastični pokrov sponke (+).








Ta nalepka predvsem pri siste-
mu Stop & Start označuje upo-
rabo 12-voltnega svinčenega
akumulatorja s posebno teh-
nologijo in karakteristikami. Če
ga želite zamenjati ali odklopiti,
se morate obrniti izključno na
CITROËNOVO servisno mrežo
ali na usposobljeno servisno de-
lavnico.
Neupoštevanje teh navodil lahko
povzroči predčasno obrabo aku-
mulatorja.

Po zamenjavi akumulatorja v
CITROËNOVI servisni mreži ali
v usposobljeni servisni delavni-
ci se sistem Stop & Start vklju-
či šele potem, ko vozilo nekaj
časa miruje. Ta čas je odvisen
od vremenskih pogojev in sta-
nja napolnjenosti akumulatorja
(do približno osem ur).

11
158
PRAKTIČNE INFORMACIJE

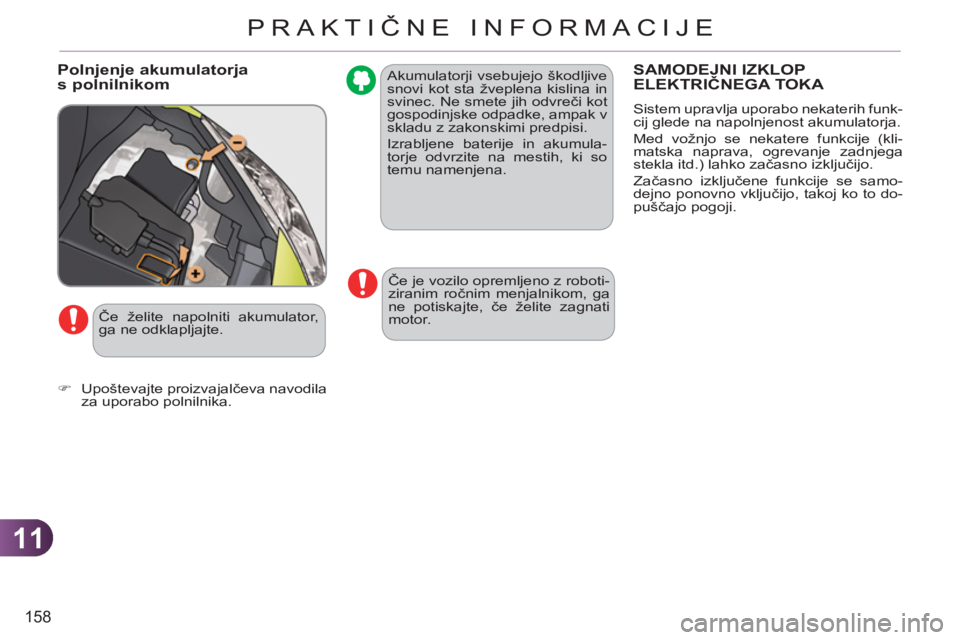

Akumulatorji vsebujejo
