CITROEN C3 PICASSO 2015 Notices Demploi (in French)

169

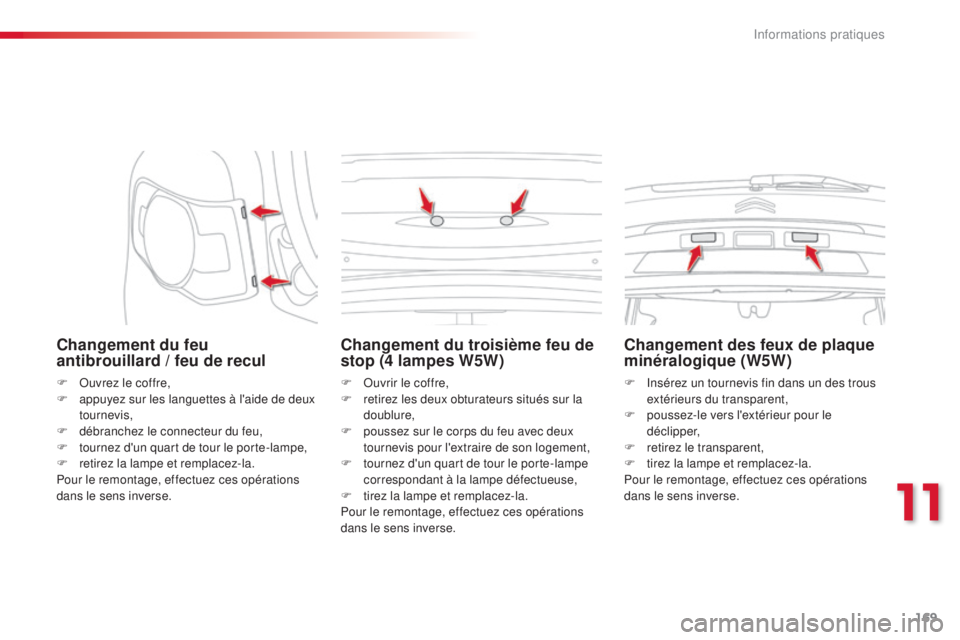

Changement du feu
antibrouillard / feu de recul
F ouvrez le coffre,
F
a ppuyez sur les languettes à l'aide de deux
tournevis,
F

d
ébranchez le connecteur du feu,
F

t
ournez d'un quart de tour le porte-lampe,
F

r
etirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Changement du troisième feu de
stop (4 lampes W5W)
F ouvrir le coffre,
F re tirez les deux obturateurs situés sur la
doublure,
F

p
oussez sur le corps du feu avec deux
tournevis pour l'extraire de son logement,
F

t
ournez d'un quart de tour le porte-lampe
correspondant à la lampe défectueuse,
F

t
irez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Changement des feux de plaque
minéralogique (W5W)
F insérez un tournevis fin dans un des trous extérieurs du transparent,
F

p
oussez-le vers l'extérieur pour le
déclipper,
F

r
etirez le transparent,
F

t
irez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
11
Informations pratiques

170

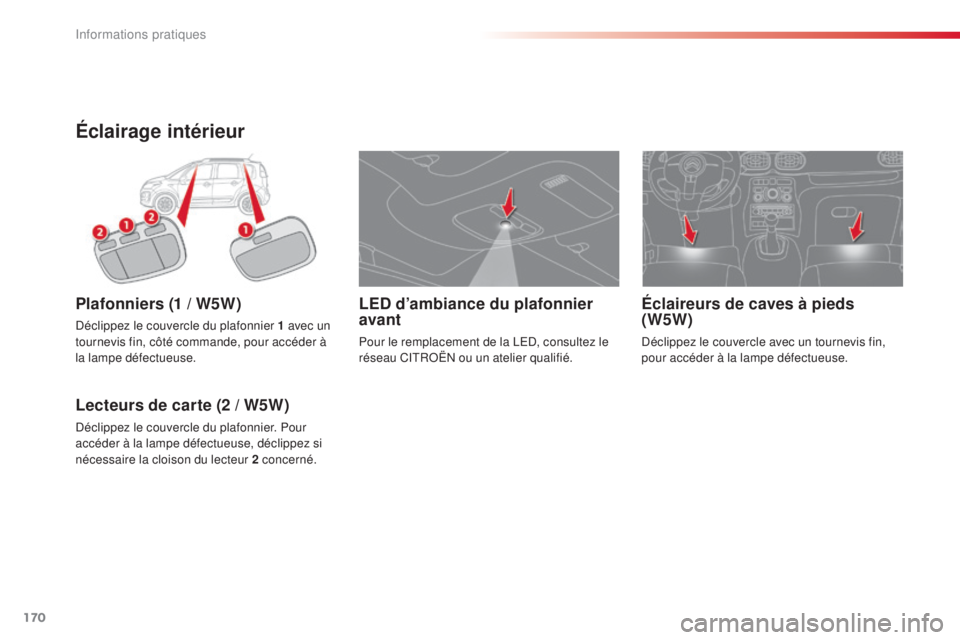

Éclairage intérieur
Plafonniers (1 / W5W)
déclippez le couvercle du plafonnier 1 avec un
tournevis fin, côté commande, pour accéder à
la lampe défectueuse.
Lecteurs de carte (2 / W5W)
déclippez le couvercle du plafonnier. Pour
accéder à la lampe défectueuse, déclippez si
nécessaire la cloison du lecteur 2 concerné.
Éclaireurs de caves à pieds
(W5W)
déclippez le couvercle avec un tournevis fin,
pour accéder à la lampe défectueuse.
LED d’ambiance du plafonnier
avant
Pour le remplacement de la led, consultez le
réseau Ci tRoËn ou un atelier qualifié.
Informations pratiques

171

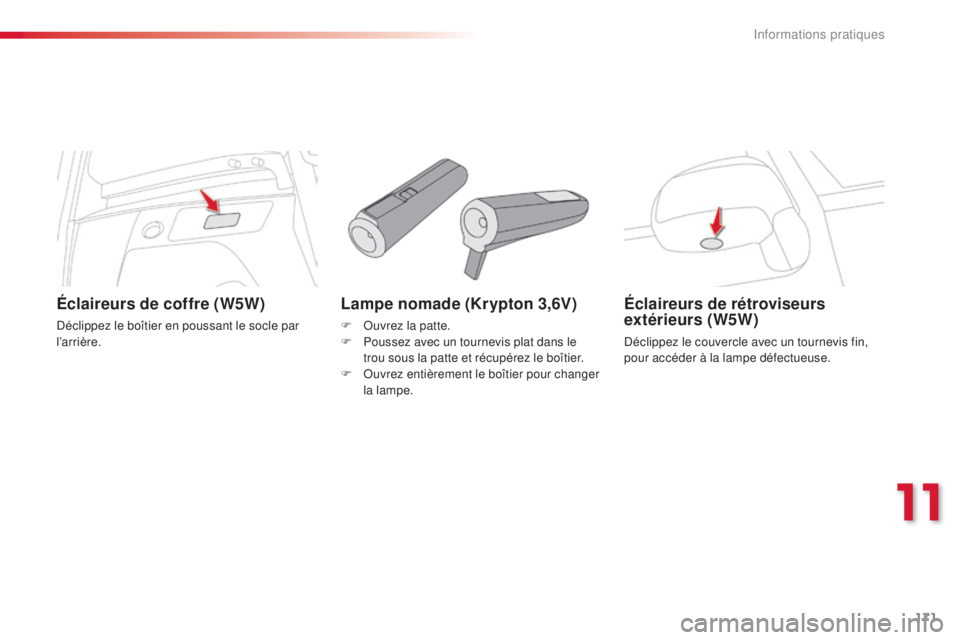

Lampe nomade (Krypton 3,6V)
F ouvrez la patte.
F P oussez avec un tournevis plat dans le
trou sous la patte et récupérez le boîtier.
F
o
u
vrez entièrement le boîtier pour changer
la lampe.
Éclaireurs de rétroviseurs
extérieurs (W5W)
déclippez le couvercle avec un tournevis fin,
pour accéder à la lampe défectueuse.
Éclaireurs de coffre (W5W)
déclippez le boîtier en poussant le socle par
l ’ar r i ère.
11
Informations pratiques

172
Changement d’un fusibleMode opératoire de remplacement d’un fusible défectueux par un fusible neuf pour remédier à une panne sur la fonction correspondante.
la p
ince d’extraction et les emplacements
dédiés aux fusibles de rechange sont installés
au dos du couvercle de la boîte à fusibles de
planche de bord.
Pour y accéder :
F
d
é
clippez le couvercle, en tirant sur le
côté,
F

r
etirez complètement le couvercle,
F

r
etirez la pince.
Remplacement d’un fusible
avant de remplacer un fusible, il est nécessaire
de connaître la cause de la panne et d’y
remédier.
F
R
epérez le fusible défectueux en regardant
l’état de son filament.
F
u
t
ilisez la pince spéciale pour extraire le
fusible de son logement.
F

R
emplacez toujours le fusible défectueux
par un fusible d’intensité équivalente.
F

V
érifiez la correspondance entre le numéro
gravé sur la boîte, l’intensité gravée sur le
dessus et les tableaux ci-après. Bon
Mauvais C
i

t
RoËn dé
cline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l’installation d’accessoires auxiliaires
non fournis, non recommandés par
C
i

t
RoËn
et non installés selon ses
prescriptions, en particulier lorsque
la consommation de l’ensemble des
appareils supplémentaires branchés
dépasse 10 milliampères.Installation d’accessoires
électriques
le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
av

ant d’installer d’autres équipements
ou accessoires électriques sur votre
véhicule, consultez le réseau C
it
RoËn
o

u un atelier qualifié.
Accès aux outillages
informations pratiques

173

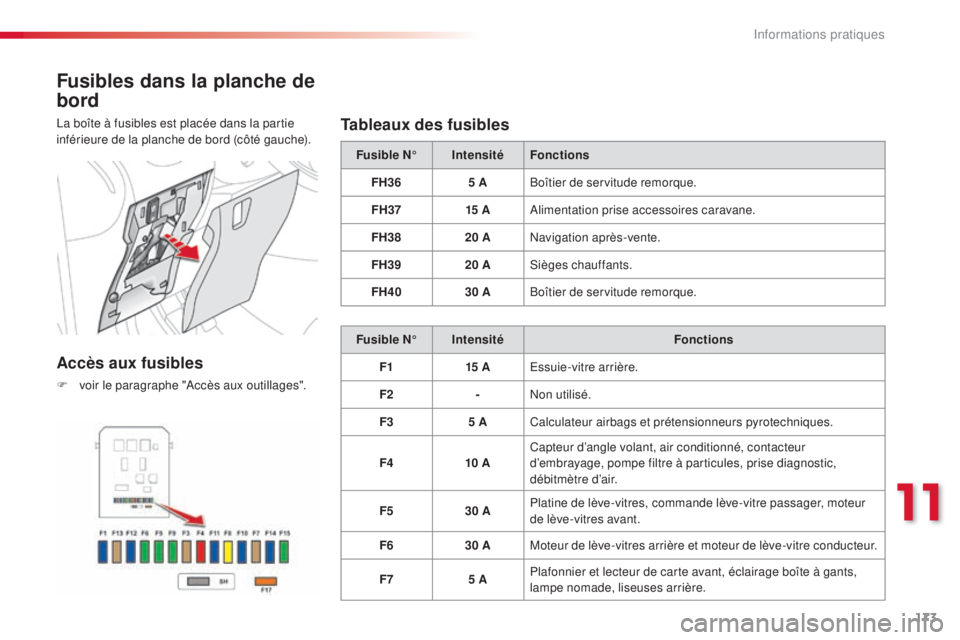

Fusibles dans la planche de
bord
la boîte à fusibles est placée dans la partie
inférieure de la planche de bord (côté gauche).
Accès aux fusibles
F voir le paragraphe "accès aux outillages".
Tableaux des fusibles
Fusible N°IntensitéFonctions
FH36 5 ABoîtier de servitude remorque.
FH37 15 A
al

imentation prise accessoires caravane.
FH38 20 A
na

vigation après-vente.
FH39 20 A
s

ièges chauffants.
FH40 30 ABoîtier de servitude remorque.
Fusible N° Intensité Fonctions
F1 15 A
es

suie-vitre arrière.
F2 -
no

n utilisé.
F3 5 ACalculateur airbags et prétensionneurs pyrotechniques.
F4 10 ACapteur d’angle volant, air conditionné, contacteur
d’embrayage, pompe filtre à particules, prise diagnostic,
débitmètre d’air.
F5 30 APlatine de lève-vitres, commande lève-vitre passager, moteur
de lève-vitres avant.
F6 30 AMoteur de lève-vitres arrière et moteur de lève-vitre conducteur.
F7 5 APlafonnier et lecteur de carte avant, éclairage boîte à gants,
lampe nomade, liseuses arrière.
11
Informations pratiques

174

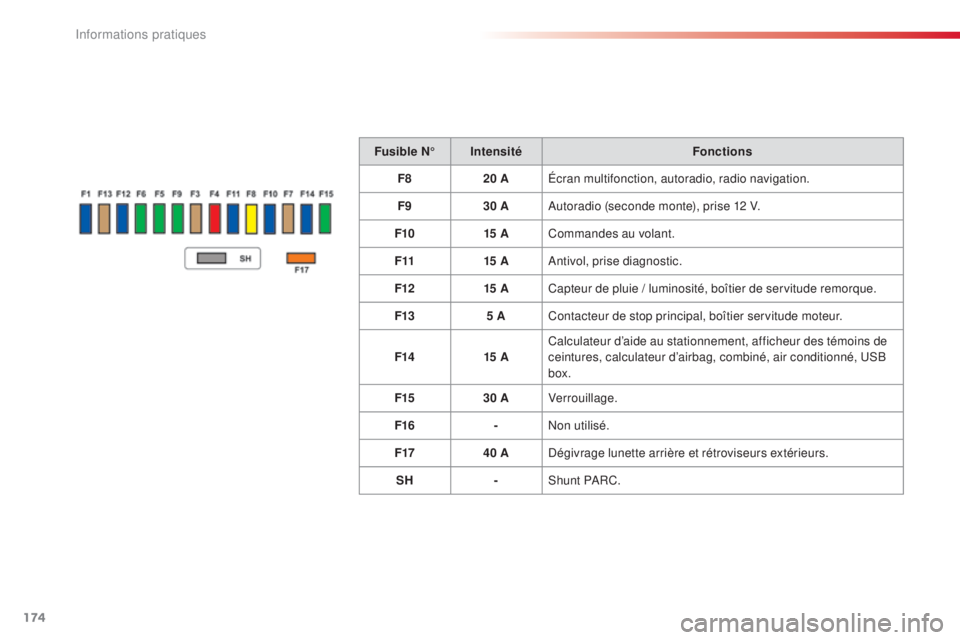

Fusible N°Intensité Fonctions
F8 20 AÉcran multifonction, autoradio, radio navigation.
F9 30 A
au

toradio (seconde monte), prise 12 V.
F10 15 ACommandes au volant.
F11 15 A
an

tivol, prise diagnostic.
F12 15 ACapteur de pluie / luminosité, boîtier de servitude remorque.
F13 5 AContacteur de stop principal, boîtier servitude moteur.
F14 15 ACalculateur d’aide au stationnement, afficheur des témoins de
ceintures, calculateur d’airbag, combiné, air conditionné,
us
B

box.
F15 30 AVerrouillage.
F16 -
no

n utilisé.
F17 40 A
dé

givrage lunette arrière et rétroviseurs extérieurs.
SH -
sh

unt P
aRC.
Informations pratiques

175
Fusibles dans le
compartiment moteur
la boîte à fusibles est placée dans le
compartiment moteur près de la batterie (côté
gauche).
Accès aux fusibles
F déclippez le couvercle.
F R emplacez le fusible (voir paragraphe
correspondant).
F
a
p
rès intervention, refermez très
soigneusement le couvercle pour garantir
l’étanchéité de la boîte à fusibles.
to

ute intervention sur les fusibles du
boîtier, situé sur la batterie, doit être
effectuée par le réseau C
i

t
RoËn

ou
par un atelier qualifié.
11
Informations pratiques

176

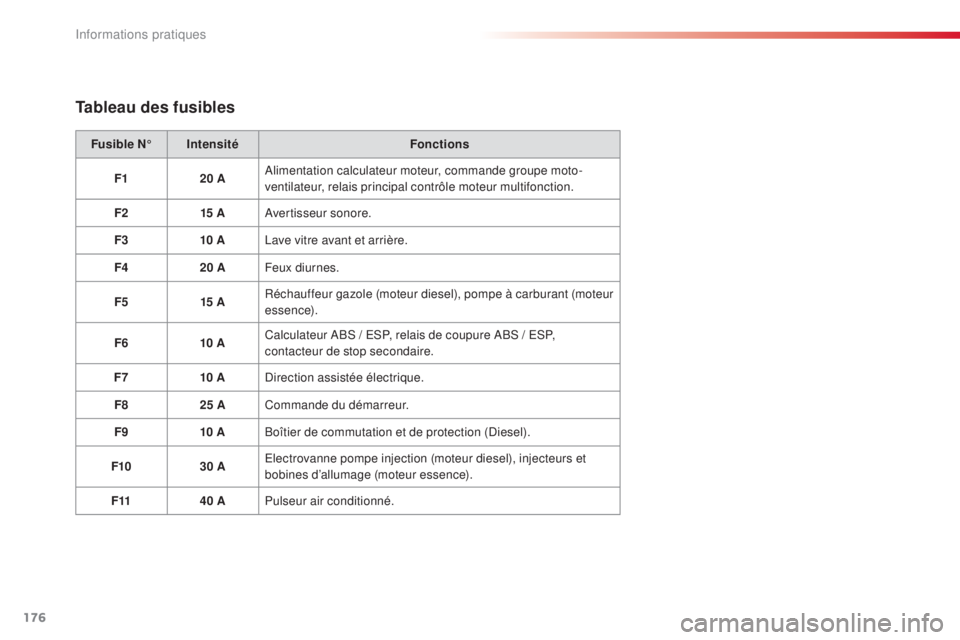

Tableau des fusibles
Fusible N°Intensité Fonctions
F1 20 A
al

imentation calculateur moteur, commande groupe moto-
ventilateur, relais principal contrôle moteur multifonction.
F2 15 A
av

ertisseur sonore.
F3 10 A
la

ve vitre avant et arrière.
F4 20 AFeux diurnes.
F5 15 ARéchauffeur gazole (moteur diesel), pompe à carburant (moteur
essence).
F6 10 ACalculateur
a
Bs
/ es
P
, relais de coupure a
Bs
/ es
P
,
contacteur de stop secondaire.
F7 10 A
di

rection assistée électrique.
F8 25 ACommande du démarreur.
F9 10 ABoîtier de commutation et de protection (
die

sel).
F10 30 A
el

ectrovanne pompe injection (moteur diesel), injecteurs et
bobines d’allumage (moteur essence).
F11 40 APulseur air conditionné.
Informations pratiques

177
Fusible N°Intensité Fonctions
F12 30 APetite / Grande vitesse essuie-vitre avant.
F13 40 A
al

imentation boîtier servitude intelligent (+ après contact).
F14 30 A
al

imentation valvetronic (essence).
F15 10 AFeux de route droit.
F16 10 AFeux de route gauche.
F17 15 AFeux de croisement gauche.
F18 15 AFeux de croisement droit.
F19 15 A
al

imentation contrôle moteur multifonction (moteur essence),
électrovannes refroidissement air (
di

esel).
F20 10 A
al

imentation contrôle moteur multifonction (essence),
électrovanne régulation pression
t
u
rbo (
di
esel), détecteur
niveau eau moteur (
di

esel).
F21 5 A
al

imentation commande groupe moto ventilateur, relais a
P
C,
aBs

es
P
.
11
Informations pratiques

178
Tableau des maxi-fusibles
Fusible N°Intensité Fonctions
MF1* 60 AGroupe moto ventilateur.
MF2* 30 ACalculateur
a
Bs
/ es
P
.
MF3* 30 ACalculateur
a
Bs
/ es
P
.
MF4* 60 A
al

imentation Boîtier de s
er
vitude i
n
telligent.
MF5* 60 A
al

imentation Boîtier de s
er
vitude i
n
telligent.
MF6* -
no

n utilisé.
MF7* -Boîtier fusibles habitacle.
MF8* -
no

n utilisé.
*
l
e
s maxi-fusibles sont une protection supplémentaire des systèmes électriques. t
o
ute
intervention sur les maxi-fusibles doit être effectuée par le réseau C
i

t
RoËn
ou par un atelier
qualifié.
Informations pratiques
