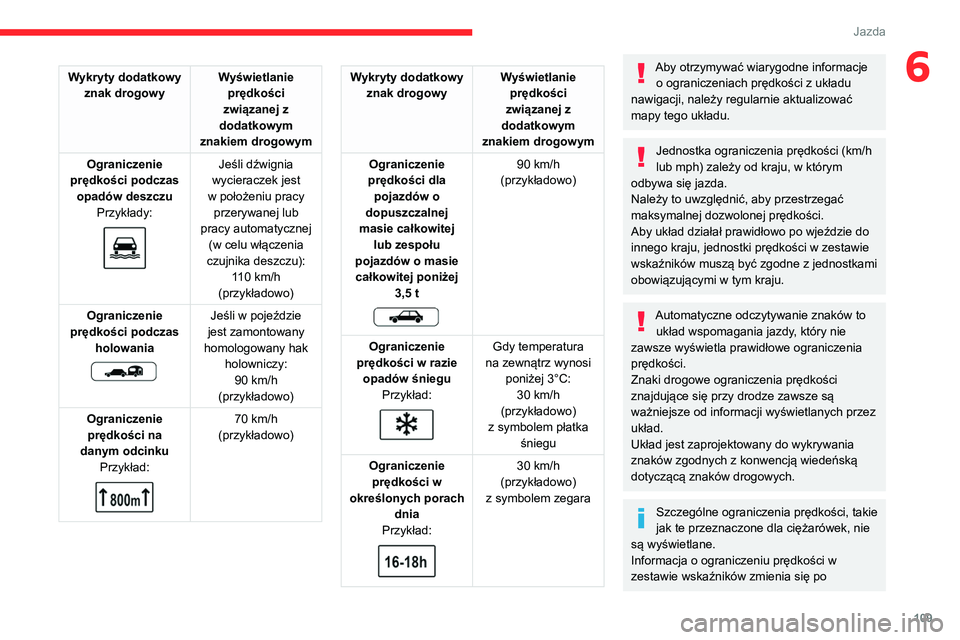

CITROEN C4 2021 Instrukcja obsługi (in Polish)

109
Jazda
6Wykryty dodatkowy znak drogowy Wyświetlanie
prędkości
związanej z
dodatkowym
znakiem drogowym
Ograniczenie
prędkości podczas opadów deszczu Przykłady:


Jeśli dźwignia
wycieraczek jest
w położeniu pracy przerywanej lub
pracy automatycznej (w celu włączenia
czujnika deszczu): 110
km/h
(przykładowo)
Ograniczenie
prędkości podczas holowania


Jeśli w pojeździe
jest zamontowany
homologowany hak holowniczy:90
km/h
(przykładowo)
Ograniczenie prędkości na
danym odcinku Przykład:


70 km/h
(przykładowo)
Wykryty dodatkowy znak drogowy Wyświetlanie
prędkości
związanej z
dodatkowym
znakiem drogowym
Ograniczenie
prędkości dla pojazdów o
dopuszczalnej
masie całkowitej lub zespołu
pojazdów o masie całkowitej poniżej 3,5 t


90 km/h
(przykładowo)
Ograniczenie
prędkości w razie opadów śniegu Przykład:


Gdy temperatura
na zewnątrz wynosi poniżej 3°C:30
km/h
(przykładowo)
z symbolem płatka śniegu
Ograniczenie prędkości w
określonych porach dnia
Przykład:


30 km/h
(przykładowo)
z symbolem zegara
Aby otrzymywać wiarygodne informacje o ograniczeniach prędkości z układu
nawigacji, należy regularnie aktualizować
mapy tego układu.
Jednostka ograniczenia prędkości (km/h
lub mph) zależy od kraju, w którym
odbywa się jazda.
Należy to uwzględnić, aby przestrzegać
maksymalnej dozwolonej prędkości.
Aby układ działał prawidłowo po wjeździe do
innego kraju, jednostki prędkości w zestawie
wskaźników muszą być zgodne z jednostkami
obowiązującymi w tym kraju.
Automatyczne odczytywanie znaków to układ wspomagania jazdy, który nie
zawsze wyświetla prawidłowe ograniczenia
prędkości.
Znaki drogowe ograniczenia prędkości
znajdujące się przy drodze zawsze są
ważniejsze od informacji wyświetlanych przez
układ.
Układ jest zaprojektowany do wykrywania
znaków zgodnych z konwencją wiedeńską
dotyczącą znaków drogowych.
Szczególne ograniczenia prędkości, takie
jak te przeznaczone dla ciężarówek, nie
są wyświetlane.
Informacja o ograniczeniu prędkości w
zestawie wskaźników zmienia się po

11 0
Jazda
Przełączniki przy kierownicy



1. Wybór trybu ogranicznika prędkości
2. Wybór trybu tempomatu
3. Zapamiętywanie ustawienia prędkości
Informacje wyświetlane w zestawie
wskaźników


4.Bieżące ustawienie prędkości
5. Monit zapisania prędkości w pamięci
6. Wskazanie bieżącego ograniczenia prędkości
przejechaniu obok znaku drogowego
przeznaczonego dla samochodów osobowych
(lekkich pojazdów).
Włączanie/wyłączanie
Domyślnie układ włącza się automatycznie przy
każdym uruchamianiu silnika.
Ustawienia zmienia się za pomocą menu
Driving/Samochód na ekranie
dotykowym.
Informacje wyświetlane w
zestawie wskaźników


1. Wskazanie wykrytego ograniczenia prędkości
Lub
2. Wskazanie końca ograniczenia prędkości


Układ jest włączony, ale nie wykrywa informacji o
ograniczeniu prędkości.


Układ wyświetla wartość po wykryciu informacji o
ograniczeniu prędkości.


Gdy samochód po raz pierwszy przekroczy
sugerowaną prędkość maksymalną o
więcej niż 5
km/h (np. jadąc z prędkością
95
km/h, wartość prędkości będzie migać przez
10
sekund, zależnie od wersji).
Ograniczenia działania
Układ nie sygnalizuje potrzeby zmniejszenia
prędkości w następujących sytuacjach:
–
zanieczyszczenie powietrza;
–


holowanie;
–


jazda z kołem zapasowym typu dojazdowego
albo z łańcuchami śniegowymi;
–


naprawienie opony za pomocą zestawu do
prowizorycznej naprawy;
–


brak doświadczenia kierowcy
.
Układ może nie wyświetlić ograniczenia
prędkości, jeśli nie wykryje w określonym czasie
żadnego znaku, a także w następujących
sytuacjach:
–

Znaki drogowe są zasłonięte, uszkodzone lub
wygięte albo mają niestandardowy wygląd.
–


Mapy są nieaktualne lub nieprawidłowe.
Zalecenia dotyczące
ustawiania prędkości
Kierowca może wybrać prędkość wyświetlaną
przez układ System rozpoznawania znaków
drogowych jako ustawienie prędkości dla
ogranicznika prędkości, tempomatu lub
tempomatu adaptacyjnego, używając przycisku
OK.
W przypadku wykrycia deszczu układ
zaproponuje kierowcy ustawienie mniejszej
prędkości niż otrzymana/odczytana z mapy, aby
dostosować się do warunków pogodowych (np.
podczas jazdy na autostradzie zaproponowana
zostanie prędkość 110 km/h zamiast 130 km/h).
Więcej informacji ma temat ogranicznika
prędkości, tempomatu lub układu
Tempomat adaptacyjny zawierają
odpowiednie rozdziały.

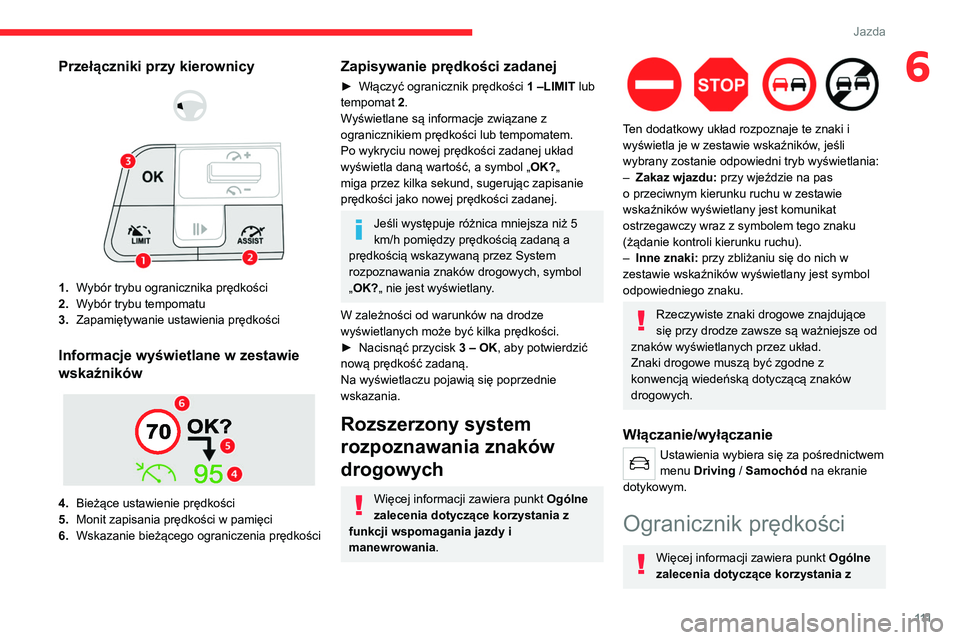

111
Jazda
6Przełączniki przy kierownicy



1. Wybór trybu ogranicznika prędkości
2. Wybór trybu tempomatu
3. Zapamiętywanie ustawienia prędkości
Informacje wyświetlane w zestawie
wskaźników


4.Bieżące ustawienie prędkości
5. Monit zapisania prędkości w pamięci
6. Wskazanie bieżącego ograniczenia prędkości
Zapisywanie prędkości zadanej
► Włączyć ogranicznik prędkości 1 –LIMIT lub
tempomat 2.
Wyświetlane są informacje związane z
ogranicznikiem prędkości lub tempomatem.
Po wykryciu nowej prędkości zadanej układ
wyświetla daną wartość, a symbol „ OK?„
miga przez kilka sekund, sugerując zapisanie
prędkości jako nowej prędkości zadanej.
Jeśli występuje różnica mniejsza niż 5
km/h pomiędzy prędkością zadaną a
prędkością wskazywaną przez System
rozpoznawania znaków drogowych, symbol
„OK?„ nie jest wyświetlany.
W zależności od warunków na drodze
wyświetlanych może być kilka prędkości.
►

Nacisnąć przycisk 3 – OK

, aby potwierdzić
nową prędkość zadaną.
Na wyświetlaczu pojawią się poprzednie
wskazania.
Rozszerzony system
rozpoznawania znaków
drogowych
Więcej informacji zawiera punkt Ogólne
zalecenia dotyczące korzystania z
funkcji wspomagania jazdy i
manewrowania.


Ten dodatkowy układ rozpoznaje te znaki i
wyświetla je w zestawie wskaźników, jeśli
wybrany zostanie odpowiedni tryb wyświetlania:
–

Zakaz wjazdu:
przy wjeździe na pas
o przeciwnym kierunku ruchu w zestawie
wskaźników wyświetlany jest komunikat
ostrzegawczy wraz z symbolem tego znaku
(żądanie kontroli kierunku ruchu).
–

Inne znaki: przy zbliżaniu się do nich w
zestawie wskaźników wyświetlany jest symbol
odpowiedniego znaku.
Rzeczywiste znaki drogowe znajdujące
się przy drodze zawsze są ważniejsze od
znaków wyświetlanych przez układ.
Znaki drogowe muszą być zgodne z
konwencją wiedeńską dotyczącą znaków
drogowych.
Włączanie/wyłączanie
Ustawienia wybiera się za pośrednictwem
menu Driving / Samochód na ekranie
dotykowym.
Ogranicznik prędkości
Więcej informacji zawiera punkt Ogólne
zalecenia dotyczące korzystania z

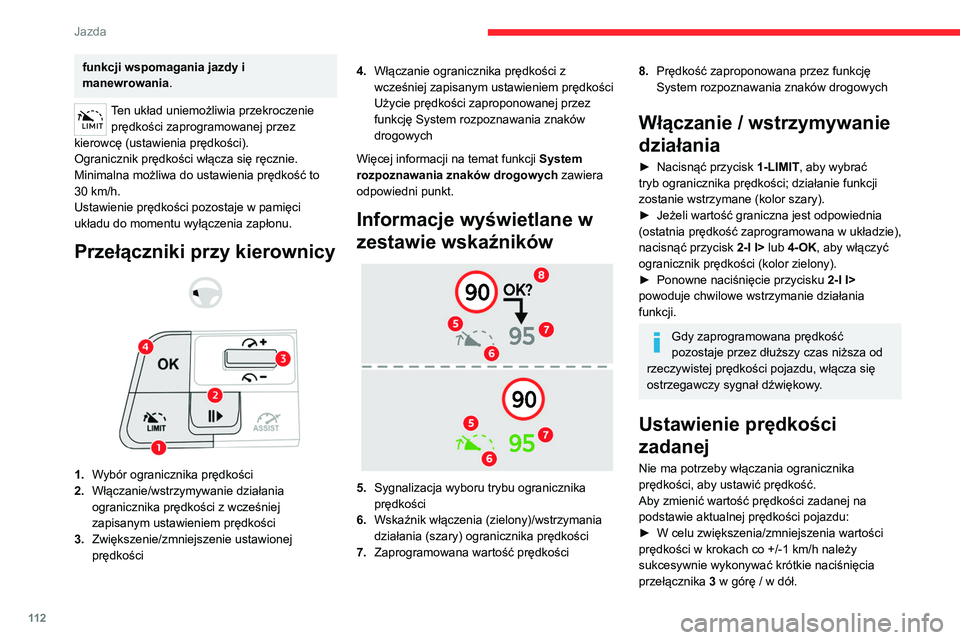

11 2
Jazda
► W celu zwiększenia/zmniejszenia wartości
prędkości w krokach co +/-5 km/h należy
wcisnąć przełącznik 3 w górę / w dół i go
przytrzymać.
Aby zmienić wartość prędkości podróżnej na prędkość proponowaną przez System
rozpoznawania znaków drogowych, którą widać
w zestawie wskaźników:
– Przy mijaniu znaku:
► Nacisnąć przycisk 4 – OK, aby zapisać
sugerowaną prędkość. Wartość ta jest następnie
wyświetlana jako nowe ustawienie prędkości na
zestawie wskaźników.
– Po minięciu znaku:
► Nacisnąć przycisk 4 – OK. Wyświetlony
zostanie komunikat „ OK?” w celu potwierdzenia
żądania zapisania ustawienia.
► Ponownie nacisnąć przycisk 4 – OK, aby
zapisać sugerowaną prędkość. W zestawie
wskaźników zostanie wyświetlona nowa wartość
ustawienia prędkości.
Chwilowe przekroczenie
zaprogramowanej prędkości
► Całkowicie wcisnąć pedał przyspieszenia,
przekraczając punkt oporu.
Ogranicznik prędkości zostanie chwilowo
wyłączony, a wyświetlone ustawienie prędkości
zacznie migać.
► Zwolnić pedał przyspieszenia, aby powrócić
do wartości poniżej ustawionej prędkości.
funkcji wspomagania jazdy i
manewrowania.
Ten układ uniemożliwia przekroczenie prędkości zaprogramowanej przez
kierowcę (ustawienia prędkości).
Ogranicznik prędkości włącza się ręcznie.
Minimalna możliwa do ustawienia prędkość to
30

km/h.
Ustawienie prędkości pozostaje w pamięci
układu do momentu wyłączenia zapłonu.
Przełączniki przy kierownicy



1. Wybór ogranicznika prędkości
2. Włączanie/wstrzymywanie działania
ogranicznika prędkości z wcześniej
zapisanym ustawieniem prędkości
3. Zwiększenie/zmniejszenie ustawionej
prędkości 4.
Włączanie ogranicznika prędkości z
wcześniej zapisanym ustawieniem prędkości
Użycie prędkości zaproponowanej przez
funkcję System rozpoznawania znaków
drogowych
Więcej informacji na temat funkcji System
rozpoznawania znaków drogowych zawiera
odpowiedni punkt.
Informacje wyświetlane w
zestawie wskaźników


5. Sygnalizacja wyboru trybu ogranicznika
prędkości
6. Wskaźnik włączenia (zielony)/wstrzymania
działania (szary) ogranicznika prędkości
7. Zaprogramowana wartość prędkości
8.Prędkość zaproponowana przez funkcję
System rozpoznawania znaków drogowych
Włączanie / wstrzymywanie
działania
► Nacisnąć przycisk 1-LIMIT, aby wybrać
tryb ogranicznika prędkości; działanie funkcji
zostanie wstrzymane (kolor szary).
►

Jeżeli wartość graniczna jest odpowiednia
(ostatnia prędkość zaprogramowana w układzie),
nacisnąć przycisk 2-I I>

lub 4-OK, aby włączyć
ogranicznik prędkości (kolor zielony).
►

Ponowne naciśnięcie przycisku 2-I I>


powoduje chwilowe wstrzymanie działania
funkcji.
Gdy zaprogramowana prędkość
pozostaje przez dłuższy czas niższa od
rzeczywistej prędkości pojazdu, włącza się
ostrzegawczy sygnał dźwiękowy.
Ustawienie prędkości
zadanej
Nie ma potrzeby włączania ogranicznika
prędkości, aby ustawić prędkość.
Aby zmienić wartość prędkości zadanej
na
podstawie aktualnej prędkości pojazdu:
►

W celu zwiększenia/zmniejszenia wartości
prędkości w krokach co +/-1 km/h należy
sukcesywnie wykonywać krótkie naciśnięcia
przełącznika 3

w górę / w dół.

11 3
Jazda
6► W celu zwiększenia/zmniejszenia wartości
prędkości w krokach co +/-5 km/h należy
wcisnąć przełącznik 3
w górę / w dół i go
przytrzymać.
Aby zmienić wartość prędkości podróżnej na prędkość proponowaną przez System
rozpoznawania znaków drogowych, którą widać
w zestawie wskaźników:
–

Przy mijaniu znaku:
►


Nacisnąć przycisk 4 – OK

, aby zapisać
sugerowaną prędkość. Wartość ta jest następnie
wyświetlana jako nowe ustawienie prędkości na
zestawie wskaźników.
–

Po minięciu znaku:
►


Nacisnąć przycisk 4 – OK

. Wyświetlony
zostanie komunikat „ OK?” w celu potwierdzenia
żądania zapisania ustawienia.
►

Ponownie nacisnąć przycisk 4 – OK

, aby
zapisać sugerowaną prędkość. W zestawie
wskaźników zostanie wyświetlona nowa wartość
ustawienia prędkości.
Chwilowe przekroczenie
zaprogramowanej prędkości
► Całkowicie wcisnąć pedał przyspieszenia,
przekraczając punkt oporu.
Ogranicznik prędkości zostanie chwilowo
wyłączony
, a wyświetlone ustawienie prędkości
zacznie migać.
►

Zwolnić pedał przyspieszenia, aby powrócić
do wartości poniżej ustawionej prędkości.
Gdy przekroczenie prędkości nie jest
spowodowane działaniem kierowcy (np.
w przypadku jazdy po stromym zboczu),
natychmiast włącza się sygnał dźwiękowy.
W przypadku stromych zjazdów lub
nagłego przyspieszenia ogranicznik nie
zapobiegnie przekroczeniu ustawionej
prędkości granicznej.
W razie potrzeby zacząć hamować, aby
kontrolować prędkość pojazdu.
Gdy prędkość pojazdu powróci do poziomu
nastawy prędkości, nastąpi ponowne zadziałanie
ogranicznika prędkości: wskazanie ustawienia
prędkości przestanie migać.
Wył.
► Naciśnięcie przycisku 1 – LIMIT: wyłączenie
widoku informacji dotyczących ogranicznika
prędkości.
Usterka
W razie usterki zamiast ustawienia prędkości
wyświetlane są migające kreski, które później są
wyświetlane w sposób stały.
Zlecić sprawdzenie układu w ASO sieci
CITROËN lub warsztacie specjalistycznym.
Tempomat – szczególne zalecenia
Funkcja tempomatu nie gwarantuje
utrzymania maksymalnej dopuszczalnej
prędkości i bezpiecznej odległości pomiędzy
pojazdami – kierowca pozostaje
odpowiedzialny za jazdę.
Ze względu na bezpieczeństwo publiczne
z tempomatu należy korzystać tylko wtedy,
gdy warunki drogowe umożliwiają pojazdom
jazdę ze stałą prędkością i zachowanie
odpowiedniego, bezpiecznego odstępu.
Podczas działania tempomatu należy
zachować czujność.Naciśnięcie i
przytrzymanie jednego z przycisków zmiany
prędkości zadanej może spowodować bardzo
gwałtowną zmianę prędkości pojazdu.
W przypadku stromego zjazdu tempomat nie
będzie w stanie utrzymać zadanej prędkości.
W razie potrzeby należy wyhamować, aby
kontrolować prędkość pojazdu.
W przypadku stromego podjazdu lub
holowania przyczepy osiągnięcie albo
utrzymanie zadanej prędkości może okazać
się niemożliwe.
Przekraczanie zaprogramowanej
prędkości
Można chwilowo przekroczyć zadaną
prędkość, wciskając pedał przyspieszenia
(zaprogramowana prędkość będzie migać).

11 4
Jazda
Informacje wyświetlane w
zestawie wskaźników


5.Wskaźnik wyboru trybu tempomatu
6. Wskaźnik włączenia (zielony)/wstrzymania
działania (szary) tempomatu
7. Zaprogramowana wartość prędkości
8. Prędkość zaproponowana przez układ
System rozpoznawania znaków drogowych
Włączanie/wstrzymywanie
działania
► Nacisnąć przycisk 1, aby wybrać tryb
tempomatu; działanie funkcji zostanie
wstrzymane (kolor szary).
► Popchnąć przycisk 3 do góry/w dół lub
nacisnąć przycisk 4-OK, aby włączyć tempomat
i zapisać ustawienie prędkości, gdy tylko
Aby powrócić do zadanej prędkości, zwolnić
pedał przyspieszenia (po osiągnięciu tej
prędkości wskazanie przestanie migać).
Ograniczenia działania
Nie wolno używać układu w
następujących sytuacjach:
–

W obszarach miejskich, gdzie istnieje
ryzyko wejścia pieszego na jezdnię.
–


Przy dużym natężeniu ruchu (oprócz
pojazdów z układem Stop & Go).
–


Na krętych lub stromych drogach.
–


Na śliskich lub zalanych drogach.
–


Przy niekorzystnych warunkach
pogodowych.
–


Podczas jazdy na zamkniętym torze
wyścigowym.
–


Podczas jazdy na stanowisku z rolkami.
–


W przypadku używania łańcuchów
śniegowych, pokrowców przeciwpoślizgowych
albo opon z kolcami.

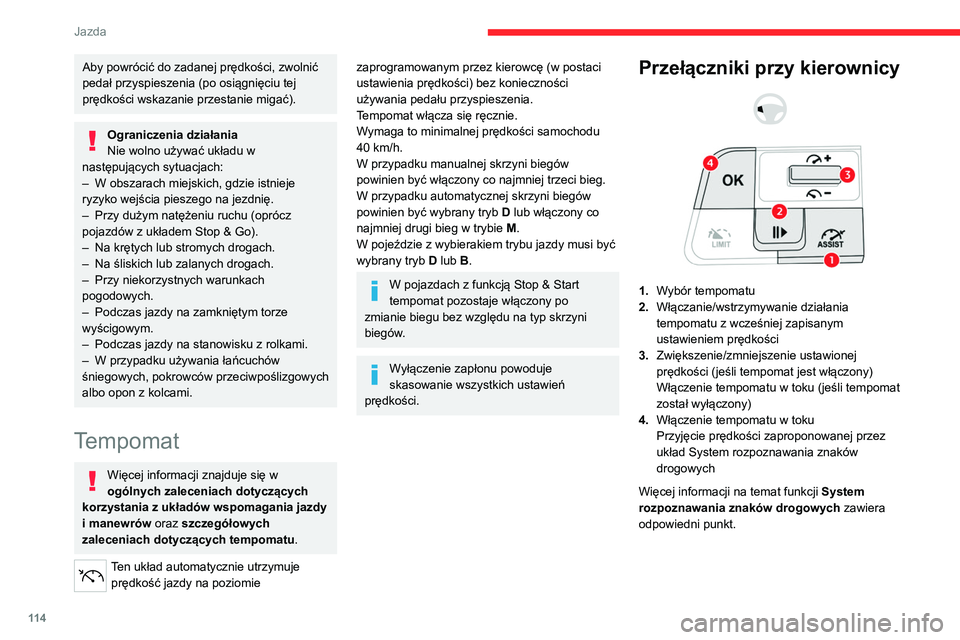

Tempomat
Więcej informacji znajduje się w
ogólnych zaleceniach dotyczących
korzystania z układów wspomagania jazdy
i manewrów oraz szczegółowych
zaleceniach dotyczących tempomatu.
Ten układ automatycznie utrzymuje prędkość jazdy na poziomie
zaprogramowanym przez kierowcę (w postaci
ustawienia prędkości) bez konieczności
używania pedału przyspieszenia.
Tempomat włącza się ręcznie.
Wymaga to minimalnej prędkości samochodu
40
km/h.
W przypadku manualnej skrzyni biegów
powinien być włączony co najmniej trzeci bieg.
W przypadku automatycznej skrzyni biegów
powinien być wybrany tryb D lub włączony co
najmniej drugi bieg w trybie M.
W pojeździe z wybierakiem trybu jazdy musi być
wybrany tryb D lub B.
W pojazdach z funkcją Stop & Start
tempomat pozostaje włączony po
zmianie biegu bez względu na typ skrzyni
biegów.
Wyłączenie zapłonu powoduje
skasowanie wszystkich ustawień
prędkości.
Przełączniki przy kierownicy



1. Wybór tempomatu
2. Włączanie/wstrzymywanie działania
tempomatu z wcześniej zapisanym
ustawieniem prędkości
3. Zwiększenie/zmniejszenie ustawionej
prędkości (jeśli tempomat jest włączony)
Włączenie tempomatu w toku (jeśli tempomat
został wyłączony)
4. Włączenie tempomatu w toku
Przyjęcie prędkości zaproponowanej przez
układ
System rozpoznawania znaków
drogowych
Więcej informacji na temat funkcji System
rozpoznawania znaków drogowych zawiera
odpowiedni punkt.

11 5
Jazda

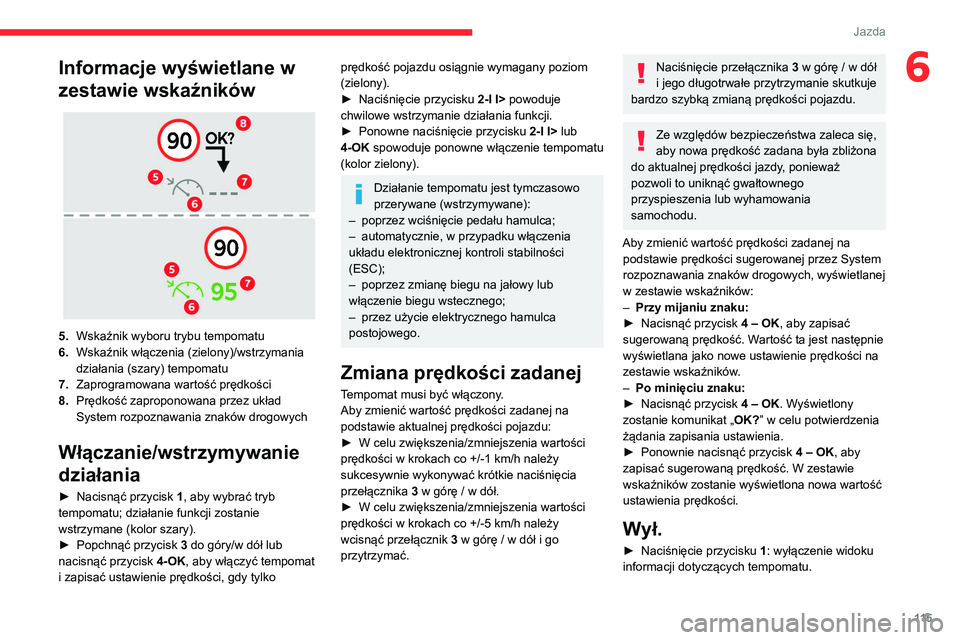

6Informacje wyświetlane w
zestawie wskaźników


5.Wskaźnik wyboru trybu tempomatu
6. Wskaźnik włączenia (zielony)/wstrzymania
działania (szary) tempomatu
7. Zaprogramowana wartość prędkości
8. Prędkość zaproponowana przez układ
System rozpoznawania znaków drogowych
Włączanie/wstrzymywanie
działania
► Nacisnąć przycisk 1 , aby wybrać tryb
tempomatu; działanie funkcji zostanie
wstrzymane (kolor szary).
►

Popchnąć przycisk 3

do góry/w dół lub
nacisnąć przycisk 4-OK, aby włączyć tempomat
i zapisać ustawienie prędkości, gdy tylko
prędkość pojazdu osiągnie wymagany poziom
(zielony).
►

Naciśnięcie przycisku 2-I I>

powoduje
chwilowe wstrzymanie działania funkcji.
►

Ponowne naciśnięcie przycisku 2-I I>

lub
4-OK spowoduje ponowne włączenie tempomatu
(kolor zielony).
Działanie tempomatu jest tymczasowo
przerywane (wstrzymywane):
–

poprzez wciśnięcie pedału hamulca;
–


automatycznie, w przypadku włączenia
układu elektronicznej kontroli stabilności
(ESC);
–


poprzez zmianę biegu na jałowy lub
włączenie biegu wstecznego;
–


przez użycie elektrycznego hamulca
postojowego.
Zmiana prędkości zadanej
Tempomat musi być włączony.
Aby zmienić wartość prędkości zadanej na
podstawie aktualnej prędkości pojazdu:
►

W celu zwiększenia/zmniejszenia wartości
prędkości w krokach co +/-1 km/h należy
sukcesywnie wykonywać krótkie naciśnięcia
przełącznika 3

w górę / w dół.
►

W celu zwiększenia/zmniejszenia wartości
prędkości w krokach co +/-5 km/h należy
wcisnąć przełącznik 3

w górę / w dół i go
przytrzymać.
Naciśnięcie przełącznika 3 w górę / w dół
i jego długotrwałe przytrzymanie skutkuje
bardzo szybką zmianą prędkości pojazdu.
Ze względów bezpieczeństwa zaleca się,
aby nowa prędkość zadana była zbliżona
do aktualnej prędkości jazdy, ponieważ
pozwoli to uniknąć gwałtownego
przyspieszenia lub wyhamowania
samochodu.
Aby zmienić wartość prędkości zadanej
na
podstawie prędkości sugerowanej przez System
rozpoznawania znaków drogowych, wyświetlanej
w zestawie wskaźników:
–

Przy mijaniu znaku:
►


Nacisnąć przycisk 4 – OK

, aby zapisać
sugerowaną prędkość. Wartość ta jest następnie
wyświetlana jako nowe ustawienie prędkości na
zestawie wskaźników.
–

Po minięciu znaku:
►


Nacisnąć przycisk 4 – OK

. Wyświetlony
zostanie komunikat „ OK?” w celu potwierdzenia
żądania zapisania ustawienia.
►

Ponownie nacisnąć przycisk 4 – OK

, aby
zapisać sugerowaną prędkość. W zestawie
wskaźników zostanie wyświetlona nowa wartość
ustawienia prędkości.
Wył.
► Naciśnięcie przycisku 1 : wyłączenie widoku
informacji dotyczących tempomatu.

11 6
Jazda
Przełączniki przy kierownicy



1. Wybór/anulowanie wyboru tempomatu
wyłącznie dla układu Highway Driver Assist
(w zależności od wersji)
2. Włączanie/wstrzymywanie działania
tempomatu z wcześniej zapisanym
ustawieniem prędkości
Potwierdzenie ponownego uruchomienia
pojazdu po automatycznym wyłączeniu
silnika (wersja z funkcją Stop & Go)
3. Zwiększenie/zmniejszenie ustawionej
prędkości (jeśli tempomat jest włączony)
Włączenie tempomatu w toku (jeśli tempomat
został wyłączony)
Wyświetlenie i konfiguracja ustawionej
odległości między pojazdami

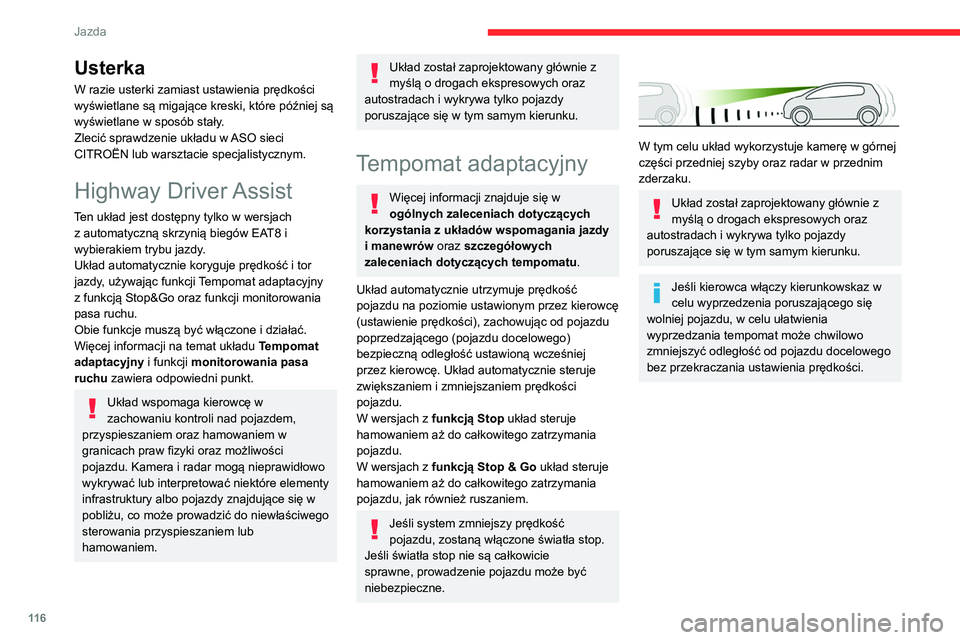

Usterka
W razie usterki zamiast ustawienia prędkości
wyświetlane są migające kreski, które później są
wyświetlane w sposób stały.
Zlecić sprawdzenie układu w ASO sieci
CITROËN lub warsztacie specjalistycznym.
Highway Driver Assist
Ten układ jest dostępny tylko w wersjach
z automatyczną skrzynią biegów EAT8 i
wybierakiem trybu jazdy.
Układ automatycznie koryguje prędkość i tor
jazdy, używając funkcji Tempomat adaptacyjny
z funkcją Stop&Go oraz funkcji monitorowania
pasa ruchu.
Obie funkcje muszą być włączone i działać.
Więcej informacji na temat układu Tempomat
adaptacyjny i funkcji monitorowania pasa
ruchu zawiera odpowiedni punkt.
Układ wspomaga kierowcę w
zachowaniu kontroli nad pojazdem,
przyspieszaniem oraz hamowaniem w
granicach praw fizyki oraz możliwości
pojazdu. Kamera i radar mogą nieprawidłowo
wykrywać lub interpretować niektóre elementy
infrastruktury albo pojazdy znajdujące się w
pobliżu, co może prowadzić do niewłaściwego
sterowania przyspieszaniem lub
hamowaniem.
Układ został zaprojektowany głównie z
myślą o drogach ekspresowych oraz
autostradach i wykrywa tylko pojazdy
poruszające się w tym samym kierunku.
Tempomat adaptacyjny
Więcej informacji znajduje się w
ogólnych zaleceniach dotyczących
korzystania z układów wspomagania jazdy
i manewrów oraz szczegółowych
zaleceniach dotyczących tempomatu.
Układ automatycznie utrzymuje prędkość
pojazdu na poziomie ustawionym przez kierowcę
(ustawienie prędkości), zachowując od pojazdu
poprzedzającego (pojazdu docelowego)
bezpieczną odległość ustawioną wcześniej
przez kierowcę. Układ automatycznie steruje
zwiększaniem i zmniejszaniem prędkości
pojazdu.
W wersjach z funkcją Stop układ steruje
hamowaniem aż do całkowitego zatrzymania
pojazdu.
W wersjach z funkcją Stop
& Go układ steruje
hamowaniem aż do całkowitego zatrzymania
pojazdu, jak również ruszaniem.
Jeśli system zmniejszy prędkość
pojazdu, zostaną włączone światła stop.
Jeśli światła stop nie są całkowicie
sprawne, prowadzenie pojazdu może być
niebezpieczne.


W tym celu układ wykorzystuje kamerę w górnej
części przedniej szyby oraz radar w przednim
zderzaku.
Układ został zaprojektowany głównie z
myślą o drogach ekspresowych oraz
autostradach i wykrywa tylko pojazdy
poruszające się w tym samym kierunku.
Jeśli kierowca włączy kierunkowskaz w
celu wyprzedzenia poruszającego się
wolniej pojazdu, w celu ułatwienia
wyprzedzania tempomat może chwilowo
zmniejszyć odległość od pojazdu docelowego
bez przekraczania ustawienia prędkości.

11 7
Jazda

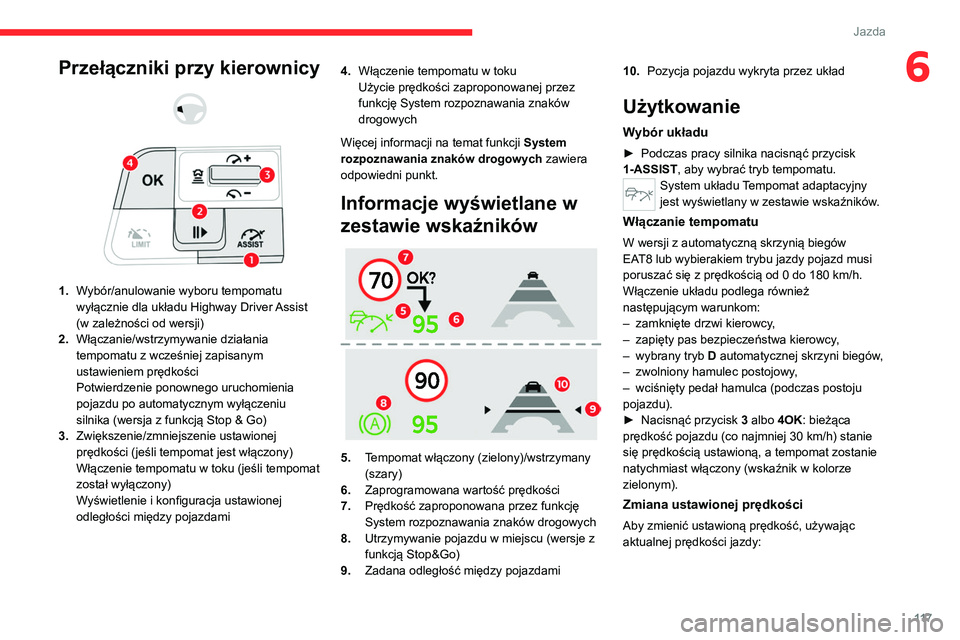

6Przełączniki przy kierownicy



1. Wybór/anulowanie wyboru tempomatu
wyłącznie dla układu Highway Driver Assist
(w zależności od wersji)
2. Włączanie/wstrzymywanie działania
tempomatu z wcześniej zapisanym
ustawieniem prędkości
Potwierdzenie ponownego uruchomienia
pojazdu po automatycznym wyłączeniu
silnika (wersja z funkcją Stop & Go)
3. Zwiększenie/zmniejszenie ustawionej
prędkości (jeśli tempomat jest włączony)
Włączenie tempomatu w toku (jeśli tempomat
został wyłączony)
Wyświetlenie i konfiguracja ustawionej
odległości między pojazdami 4.
Włączenie tempomatu w toku
Użycie prędkości zaproponowanej przez
funkcję System rozpoznawania znaków
drogowych
Więcej informacji na temat funkcji System
rozpoznawania znaków drogowych zawiera
odpowiedni punkt.
Informacje wyświetlane w
zestawie wskaźników


5. Tempomat włączony (zielony)/wstrzymany
(szary)
6. Zaprogramowana wartość prędkości
7. Prędkość zaproponowana przez funkcję
System rozpoznawania znaków drogowych
8. Utrzymywanie pojazdu w miejscu (wersje z
funkcją Stop&Go)
9. Zadana odległość między pojazdami 10.
Pozycja pojazdu wykryta przez układ
Użytkowanie
Wybór układu
► Podczas pracy silnika nacisnąć przycisk
1-ASSIST , aby wybrać tryb tempomatu.
System układu Tempomat adaptacyjny
jest wyświetlany w zestawie wskaźników.
Włączanie tempomatu
W wersji z automatyczną skrzynią biegów
EAT8 lub wybierakiem trybu jazdy pojazd musi
poruszać się z prędkością od 0 do 180
km/h.
Włączenie układu podlega również
następującym warunkom:
–

zamknięte drzwi kierowcy
,
–

zapięty pas bezpieczeństwa kierowcy
,
–

wybrany tryb
D automatycznej skrzyni biegów,
–

zwolniony hamulec postojowy
,
–

wciśnięty pedał hamulca (podczas postoju
pojazdu).
►


Nacisnąć przycisk 3

albo 4OK: bieżąca
prędkość pojazdu (co najmniej 30
km/h) stanie
się prędkością ustawioną, a tempomat zostanie
natychmiast włączony (wskaźnik w kolorze
zielonym).
Zmiana ustawionej prędkości
Aby zmienić ustawioną prędkość, używając
aktualnej prędkości jazdy:

11 8
Jazda
Anulowanie wyboru układu
► Naciskać przycisk 1-ASSIST, aż z zestawu
wskaźników znikną symbole.
Komunikaty i alarmy
Rzeczywista kolejność wyświetlania
komunikatów i alarmów może być inna.
(szary symbol)
Tempomat wybrany, lecz bez
możliwości włączenia.
Nie zostały spełnione wszystkie
warunki działania.
(szary symbol)
Tempomat wybrany, oczekiwanie
na włączenie.
Wszystkie warunki działania
zostały spełnione.
(szary symbol)
Tempomat wstrzymany, lecz
bez możliwości ponownego
włączenia.
Nie zostały spełnione wszystkie
warunki działania.
(zielony symbol)
Tempomat włączony, wykryto
pojazd.

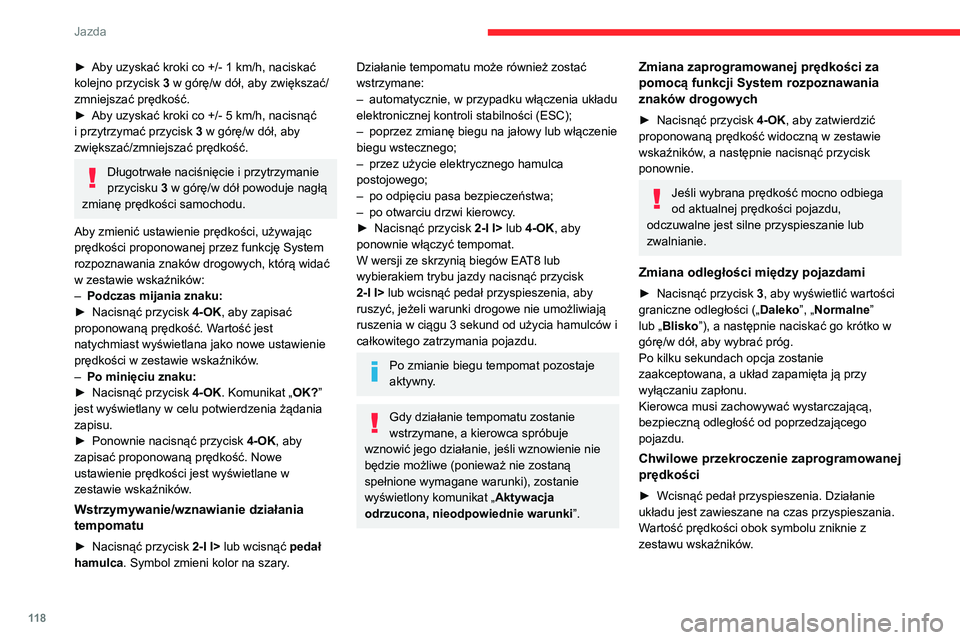

► Aby uzyskać kroki co +/- 1 km/h, naciskać
kolejno przycisk 3
w górę/w dół, aby zwiększać/
zmniejszać prędkość.
►

Aby uzyskać kroki co +/- 5
km/h, nacisnąć
i przytrzymać przycisk 3 w górę/w dół, aby
zwiększać/zmniejszać prędkość.
Długotrwałe naciśnięcie i przytrzymanie
przycisku 3 w górę/w dół powoduje nagłą
zmianę prędkości samochodu.
Aby zmienić ustawienie prędkości, używając
prędkości proponowanej przez funkcję System
rozpoznawania znaków drogowych, którą widać
w zestawie wskaźników:
–

Podczas mijania znaku:
►


Nacisnąć przycisk 4-OK

, aby zapisać
proponowaną prędkość. Wartość jest
natychmiast wyświetlana jako nowe ustawienie
prędkości w zestawie wskaźników.
–

Po minięciu znaku:
►


Nacisnąć przycisk 4-OK

. Komunikat „OK?”
jest wyświetlany w celu potwierdzenia żądania
zapisu.
►

Ponownie nacisnąć przycisk 4-OK

, aby
zapisać proponowaną prędkość. Nowe
ustawienie prędkości jest wyświetlane w
zestawie wskaźników.
Wstrzymywanie/wznawianie działania
tempomatu
► Nacisnąć przycisk 2-I I> lub wcisnąć pedał
hamulca. Symbol zmieni kolor na szary.
Działanie tempomatu może również zostać
wstrzymane:
–

automatycznie, w przypadku włączenia układu
elektronicznej kontroli stabilności (ESC);
–


poprzez zmianę biegu na jałowy lub włączenie
biegu wstecznego;
–


przez użycie elektrycznego hamulca
postojowego;
–


po odpięciu pasa bezpieczeństwa;
–


po otwarciu drzwi kierowcy
.
►

Nacisnąć przycisk 2-I I>

lub 4-OK, aby
ponownie włączyć tempomat.
W wersji ze skrzynią biegów EAT8 lub
wybierakiem trybu jazdy nacisnąć przycisk
2-I I> lub wcisnąć pedał przyspieszenia, aby
ruszyć, jeżeli warunki drogowe nie umożliwiają
ruszenia w ciągu 3 sekund od użycia hamulców i
całkowitego zatrzymania pojazdu.
Po zmianie biegu tempomat pozostaje
aktywny.
Gdy działanie tempomatu zostanie
wstrzymane, a kierowca spróbuje
wznowić jego działanie, jeśli wznowienie nie
będzie możliwe (ponieważ nie zostaną
spełnione wymagane warunki), zostanie
wyświetlony komunikat „ Aktywacja
odrzucona, nieodpowiednie warunki ”.
Zmiana zaprogramowanej prędkości za
pomocą funkcji System rozpoznawania
znaków drogowych
► Nacisnąć przycisk 4-OK , aby zatwierdzić
proponowaną prędkość widoczną w zestawie
wskaźników, a następnie nacisnąć przycisk
ponownie.
Jeśli wybrana prędkość mocno odbiega
od aktualnej prędkości pojazdu,
odczuwalne jest silne przyspieszanie lub
zwalnianie.
Zmiana odległości między pojazdami
► Nacisnąć przycisk 3 , aby wyświetlić wartości
graniczne odległości („ Daleko”, „Normalne”
lub „Blisko”), a następnie naciskać go krótko w
górę/w dół, aby wybrać próg.
Po kilku sekundach opcja zostanie
zaakceptowana, a układ zapamięta ją przy
wyłączaniu zapłonu.
Kierowca musi zachowywać wystarczającą,
bezpieczną odległość od poprzedzającego
pojazdu.
Chwilowe przekroczenie zaprogramowanej
prędkości
► Wcisnąć pedał przyspieszenia. Działanie
układu jest zawieszane na czas przyspieszania.
W
artość prędkości obok symbolu zniknie z
zestawu wskaźników.
