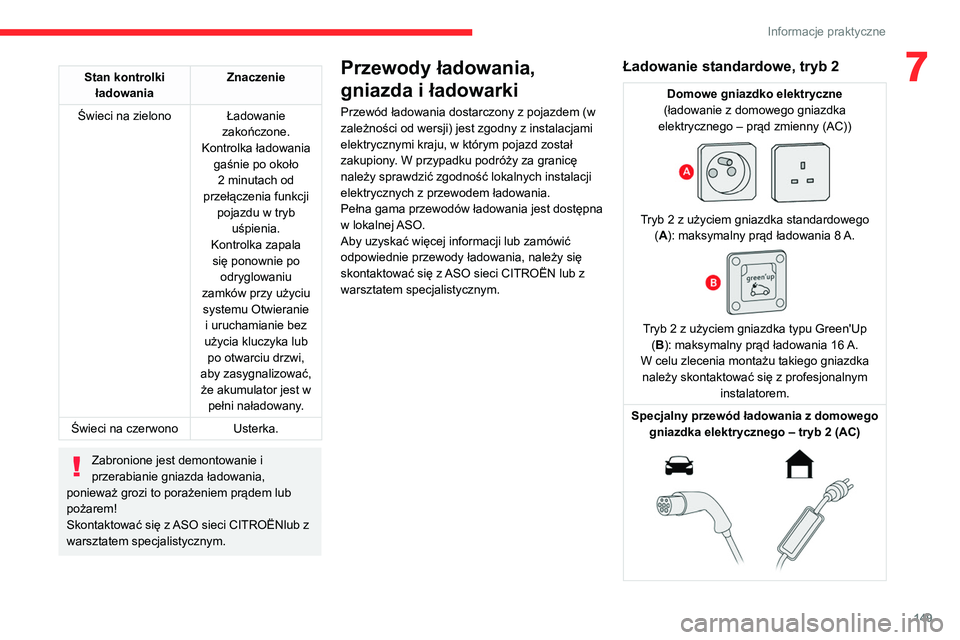

7Stan kontrolki ładowania Znaczenie
Świeci na zielono Ładowanie zakończone.
Kontrolka ładowania gaśnie po około 2 minutach od
przełączenia funkcji pojazdu w tryb uśpienia.
Kontrolka zapala się ponownie po odryglowaniu
zamków przy użyciu systemu Otwieranie i uruchamianie bez
użycia kluczyka lub po otwarciu drzwi,
aby zasygnalizować, że akumulator jest w pełni naładowany.
Świeci na czerwono Usterka.
Zabronione jest demontowanie i
przerabianie gniazda ładowania,
ponieważ grozi to porażeniem prądem lub
pożarem!
Skontaktować się z ASO sieci CITROËNlub z
warsztatem specjalistycznym.
Przewody ładowania,
gniazda i ładowarki
Przewód ładowania dostarczony z pojazdem (w
zależności od wersji) jest zgodny z instalacjami
elektrycznymi kraju, w którym pojazd został
zakupiony. W przypadku podróży za granicę
należy sprawdzić zgodność lokalnych instalacji
elektrycznych z przewodem ładowania.
Pełna gama przewodów ładowania jest dostępna
w lokalnej ASO.
Aby uzyskać więcej informacji lub zamówić
odpowiednie przewody ładowania, należy się
skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
Ładowanie standardowe, tryb 2
Domowe gniazdko elektryczne
(ładowanie z domowego gniazdka
elektrycznego – prąd zmienny (AC))


Tryb 2 z użyciem gniazdka standardowego (A): maksymalny prąd ładowania 8 A.

Tryb 2 z użyciem gniazdka typu Green'Up (B): maksymalny prąd ładowania 16 A.
W celu zlecenia montażu takiego gniazdka należy skontaktować się z profesjonalnym instalatorem.
Specjalny
przewód ładowania z domowego
gniazdka elektrycznego – tryb 2 (AC)

150
Informacje praktyczne

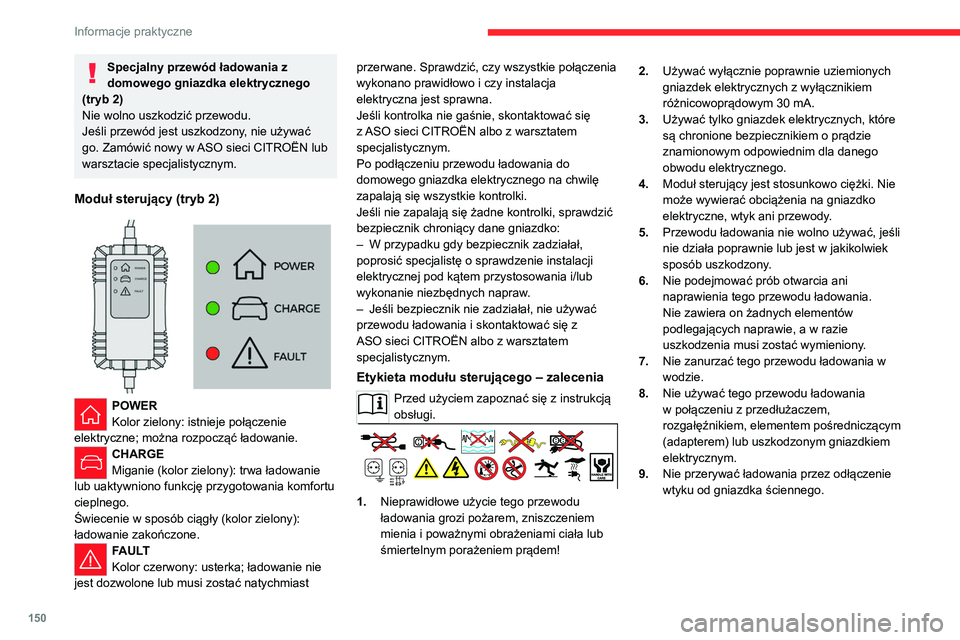

Specjalny przewód ładowania z
domowego gniazdka elektrycznego
(tryb 2)
Nie wolno uszkodzić przewodu.
Jeśli przewód jest uszkodzony, nie używać
go. Zamówić nowy w ASO sieci CITROËN lub
warsztacie specjalistycznym.
Moduł sterujący (tryb 2)


POWER
Kolor zielony: istnieje połączenie
elektryczne; można rozpocząć ładowanie.
CHARGE
Miganie (kolor zielony): trwa ładowanie
lub uaktywniono funkcję przygotowania komfortu
cieplnego.
Świecenie w sposób ciągły (kolor zielony):
ładowanie zakończone.
FAULT
Kolor czerwony: usterka; ładowanie nie
jest dozwolone lub musi zostać natychmiast przerwane. Sprawdzić, czy wszystkie połączenia
wykonano prawidłowo i czy instalacja
elektryczna jest sprawna.
Jeśli kontrolka nie gaśnie, skontaktować się
z ASO sieci CITROËN albo z warsztatem
specjalistycznym.
Po podłączeniu przewodu ładowania do
domowego gniazdka elektrycznego na chwilę
zapalają się wszystkie kontrolki.
Jeśli nie zapalają się żadne kontrolki, sprawdzić
bezpiecznik chroniący dane gniazdko:
–

W przypadku gdy bezpiecznik zadziałał,
poprosić specjalistę o sprawdzenie instalacji
elektrycznej pod kątem przystosowania i/lub
wykonanie niezbędnych napraw
.
–
Jeśli bezpiecznik nie zadziałał, nie używać
przewodu ładowania i skontaktować się z
ASO sieci CITROËN albo z warsztatem
specjalistycznym.
Etykieta modułu sterującego – zalecenia
Przed użyciem zapoznać się z instrukcją
obsługi.
1. Nieprawidłowe użycie tego przewodu
ładowania grozi pożarem, zniszczeniem
mienia i poważnymi obrażeniami ciała lub
śmiertelnym porażeniem prądem! 2.
Używać wyłącznie poprawnie uziemionych
gniazdek elektrycznych z wyłącznikiem
różnicowoprądowym 30 mA.
3. Używać tylko gniazdek elektrycznych, które
są chronione bezpiecznikiem o prądzie
znamionowym odpowiednim dla danego
obwodu elektrycznego.
4. Moduł sterujący jest stosunkowo ciężki. Nie
może wywierać obciążenia na gniazdko
elektryczne, wtyk ani przewody.
5. Przewodu ładowania nie wolno używać, jeśli
nie działa poprawnie lub jest w jakikolwiek
sposób uszkodzony.
6. Nie podejmować prób otwarcia ani
naprawienia tego przewodu ładowania.
Nie zawiera on żadnych elementów
podlegających naprawie, a w razie
uszkodzenia musi zostać wymieniony.
7. Nie zanurzać tego przewodu ładowania w
wodzie.
8. Nie używać tego przewodu ładowania
w połączeniu z przedłużaczem,
rozgałęźnikiem, elementem pośredniczącym
(adapterem) lub uszkodzonym gniazdkiem
elektrycznym.
9. Nie przerywać ładowania przez odłączenie
wtyku od gniazdka ściennego.

151
Informacje praktyczne

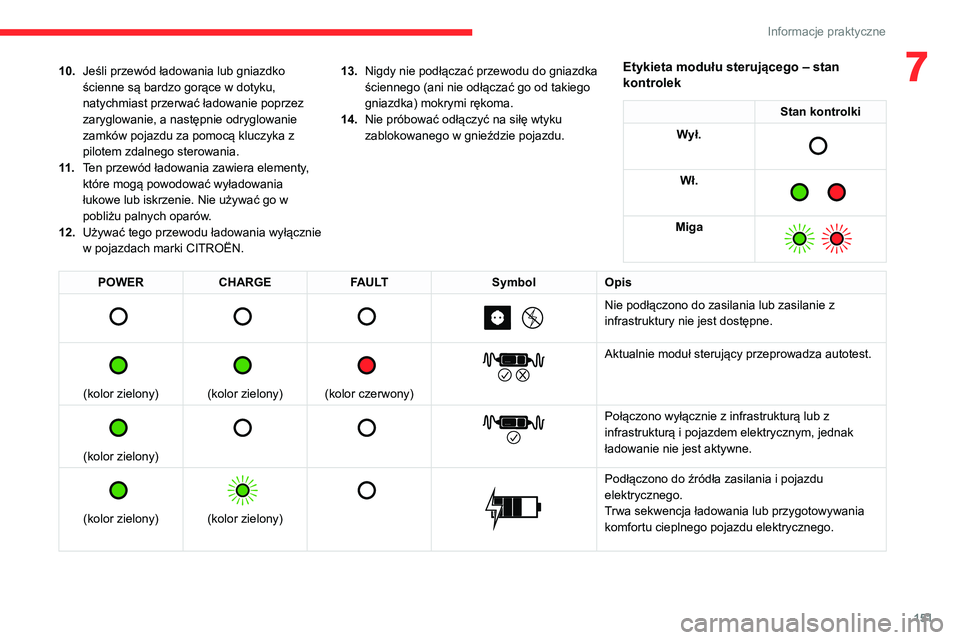

710.Jeśli przewód ładowania lub gniazdko
ścienne są bardzo gorące w dotyku,
natychmiast przerwać ładowanie poprzez
zaryglowanie, a następnie odryglowanie
zamków pojazdu za pomocą kluczyka z
pilotem zdalnego sterowania.
11 . Ten przewód ładowania zawiera elementy,
które mogą powodować wyładowania
łukowe lub iskrzenie. Nie używać go w
pobliżu palnych oparów.
12. Używać tego przewodu ładowania wyłącznie
w pojazdach marki CITROËN. 13.
Nigdy nie podłączać przewodu do gniazdka
ściennego (ani nie odłączać go od takiego
gniazdka) mokrymi rękoma.
14. Nie próbować odłączyć na siłę wtyku
zablokowanego w gnieździe pojazdu.Etykieta modułu sterującego – stan
kontrolek
Stan kontrolki
Wył.

Wł.

Miga

POWER CHARGE FAULT SymbolOpis

Nie podłączono do zasilania lub zasilanie z
infrastruktury nie jest dostępne.


(kolor zielony)


(kolor zielony)


(kolor czerwony)


Aktualnie moduł sterujący przeprowadza autotest.


(kolor zielony)


Połączono wyłącznie z infrastrukturą lub z
infrastrukturą i pojazdem elektrycznym, jednak
ładowanie nie jest aktywne.


(kolor zielony)


(kolor zielony)



Podłączono do źródła zasilania i pojazdu
elektrycznego.
Trwa sekwencja ładowania lub przygotowywania
komfortu cieplnego pojazdu elektrycznego.

152
Informacje praktyczne

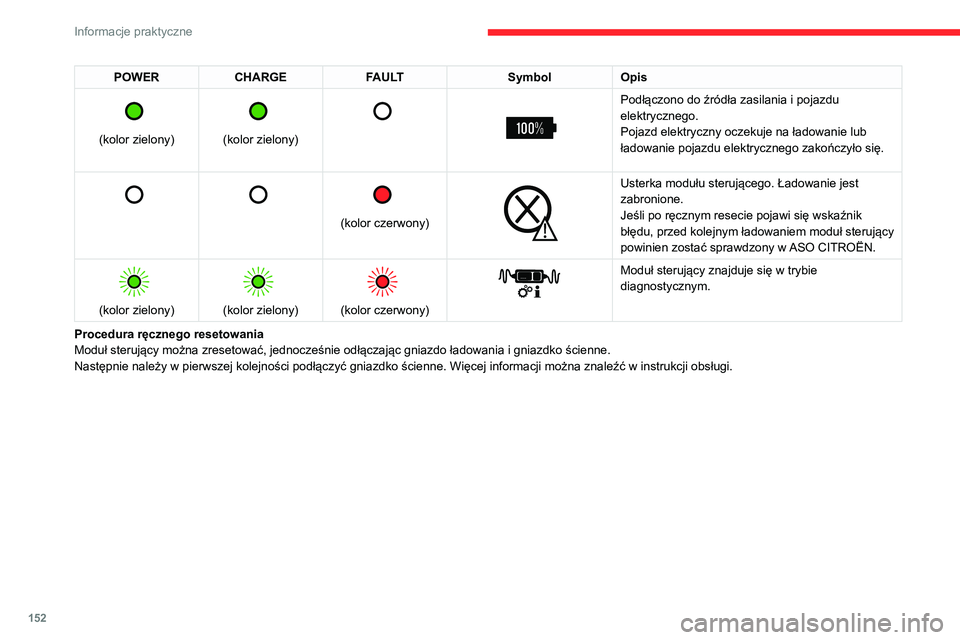

POWERCHARGE FAULT SymbolOpis

(kolor zielony)


(kolor zielony)



Podłączono do źródła zasilania i pojazdu
elektrycznego.
Pojazd elektryczny oczekuje na ładowanie lub
ładowanie pojazdu elektrycznego zakończyło się.


(kolor czerwony)


Usterka modułu sterującego. Ładowanie jest
zabronione.
Jeśli po ręcznym resecie pojawi się wskaźnik
błędu, przed kolejnym ładowaniem moduł sterujący
powinien zostać sprawdzony w ASO CITROËN.


(kolor zielony)


(kolor zielony)


(kolor czerwony)


Moduł sterujący znajduje się w trybie
diagnostycznym.
Procedura ręcznego resetowania
Moduł sterujący można zresetować, jednocześnie odłączając gniazdo ładowania i gniazdko ścienne.
Następnie należy w pierwszej kolejności podłączyć gniazdko ścienne. Więcej informacji można znaleźć w instrukcji obsługi.
Przyspieszone ładowanie, tryb 3
Moduł przyspieszonego ładowania (Wallbox)
(przyspieszone ładowanie – jednofazowy lub trójfazowy prąd zmienny (AC))


W zależności od wersji w trybie 3 z użyciem modułu przyspieszonego ładowania
(Wallbox): maksymalny prąd ładowania 32 A.
Przewód ładowania – tryb 3 (AC)


Moduł przyspieszonego ładowania
(Wallbox)
Zabronione jest demontowanie i przerabianie
modułu ładowania, ponieważ grozi to
porażeniem prądem lub pożarem!
Sposób korzystania z modułu opisano w
instrukcji obsługi producenta.

153
Informacje praktyczne

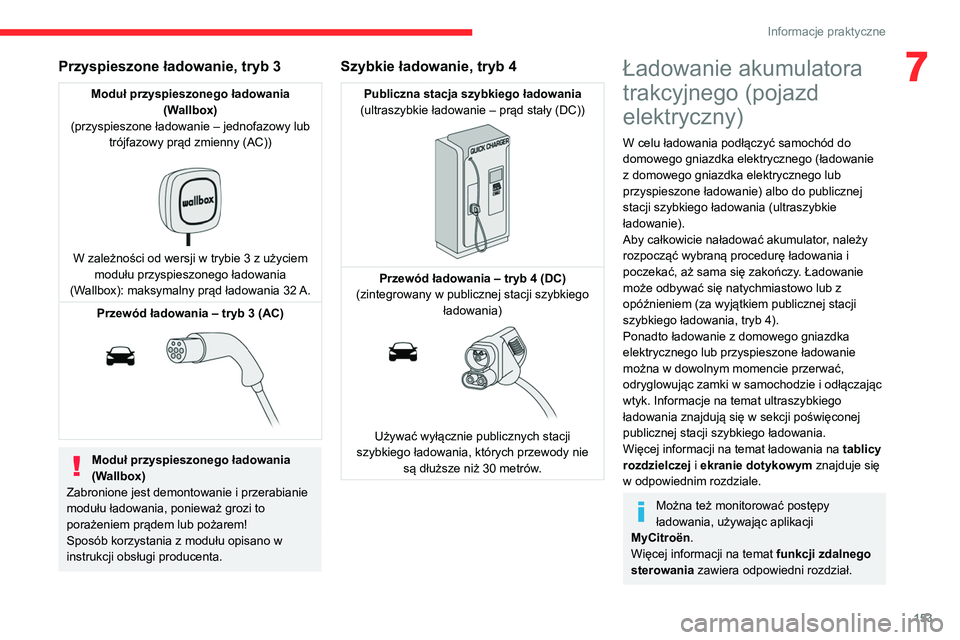

7Przyspieszone ładowanie, tryb 3
Moduł przyspieszonego ładowania (Wallbox)
(przyspieszone ładowanie – jednofazowy lub trójfazowy prąd zmienny (AC))


W zależności od wersji w trybie 3 z użyciem modułu przyspieszonego ładowania
(Wallbox): maksymalny prąd ładowania 32

A.
Przewód ładowania – tryb 3 (AC)


Moduł przyspieszonego ładowania
(Wallbox)
Zabronione jest demontowanie i przerabianie
modułu ładowania, ponieważ grozi to
porażeniem prądem lub pożarem!
Sposób korzystania z modułu opisano w
instrukcji obsługi producenta.
Szybkie ładowanie, tryb 4
Publiczna stacja szybkiego ładowania
(ultraszybkie ładowanie – prąd stały (DC))


Przewód ładowania – tryb 4 (DC)
(zintegrowany w publicznej stacji szybkiego ładowania)


Używać wyłącznie publicznych stacji
szybkiego ładowania, których przewody nie są dłuższe niż 30 metrów.
Ładowanie akumulatora
trakcyjnego (pojazd
elektryczny)
W celu ładowania podłączyć samochód do
domowego gniazdka elektrycznego (ładowanie
z domowego gniazdka elektrycznego lub
przyspieszone ładowanie) albo do publicznej
stacji szybkiego ładowania (ultraszybkie
ładowanie).
Aby całkowicie naładować akumulator, należy
rozpocząć wybraną procedurę ładowania i
poczekać, aż sama się zakończy. Ładowanie
może odbywać się natychmiastowo lub z
opóźnieniem (za wyjątkiem publicznej stacji
szybkiego ładowania, tryb 4).
Ponadto ładowanie z domowego gniazdka
elektrycznego lub przyspieszone ładowanie
można w dowolnym momencie przerwać,
odryglowując zamki w samochodzie i odłączając
wtyk. Informacje na temat ultraszybkiego
ładowania znajdują się w sekcji poświęconej
publicznej stacji szybkiego ładowania.
Więcej informacji na temat ładowania na tablicy
rozdzielczej i ekranie dotykowym znajduje się
w odpowiednim rozdziale.
Można też monitorować postępy
ładowania, używając aplikacji
MyCitroën.
Więcej informacji na temat funkcji zdalnego
sterowania zawiera odpowiedni rozdział.

154
Informacje praktyczne
Ze względów bezpieczeństwa nie można
uruchomić silnika, gdy do samochodu
jest podłączony przewód ładowania. W
zestawie wskaźników pojawi się odpowiednie
ostrzeżenie.
Chłodzenie akumulatora trakcyjnego
Podczas ładowania włącza się wentylator
chłodzący w komorze silnika, aby schłodzić
pokładową ładowarkę i akumulator trakcyjny.
Przerwa w użytkowaniu pojazdu od 1
do 12 miesięcy
Rozładować akumulator trakcyjny do 2 lub 3
pasków na wskaźniku poziomu naładowania
w zestawie wskaźników.
Nie podłączać przewodu ładowania.
Zawsze parkować pojazd w miejscach
o temperaturze między -10°C i 30°C
(parkowanie w miejscu, w którym występują
ekstremalne temperatury, może spowodować
uszkodzenie akumulatora trakcyjnego).
Odłączyć przewód od zacisku (+)
akumulatora zasilania akcesoriów w komorze
silnika.
Podłączać ładowarkę 12 V do zacisków (+) i
(-) akumulatora zasilania akcesoriów co około
3 miesiące, aby podładować akumulator
zasilania akcesoriów i utrzymać napięcie
robocze.
Środki ostrożności
Pojazdy z napędem elektrycznym zostały
skonstruowane zgodnie z wytycznymi z zakresu
maksymalnego zasięgu oddziaływania pól
elektromagnetycznych, które opracowała
Międzynarodowa Komisja ds. Ochrony Przed
Promieniowaniem Niejonizującym (wytycznymi
komisji ICNIRP z 1998 r.).
Osoby z wszczepionym rozrusznikiem
serca lub podobnymi urządzeniami
Pojazdy z napędem elektrycznym zostały
skonstruowane zgodnie z wytycznymi z
zakresu maksymalnego zasięgu oddziaływania
pól elektromagnetycznych, które opracowała
Międzynarodowa Komisja ds. Ochrony Przed
Promieniowaniem Niejonizującym (wytycznymi
komisji ICNIRP z 1998 r.).
W razie wątpliwości
Podczas ładowania z domowego
gniazdka elektrycznego lub ładowania
przyspieszonego takie osoby nie powinny
przebywać w pojeździe ani w jego pobliżu, jak
również w pobliżu przewodu ładowania lub
modułu ładowania, nawet przez krótki czas.
W przypadku ultraszybkiego ładowania nie
powinny samodzielnie podłączać przewodu
ani zbliżać się do publicznie dostępnego
punktu szybkiego ładowania. Zaleca się, aby
oddaliły się od punktu ładowania i poprosiły
kogoś o pomoc.
Ładowanie z domowego gniazdka
elektrycznego lub ładowanie
przyspieszone
Przed ładowaniem
W zależności od sytuacji:
►

Zlecić specjaliście sprawdzenie, czy
instalacja elektryczna, która ma być używana
do ładowania, jest zgodna z obowiązującymi
normami i z pojazdem.
►


Zlecić elektrykowi o odpowiednich
uprawnieniach zamontowanie osobnego
domowego gniazdka elektrycznego lub
modułu przyspieszonego ładowania (W

allbox)
zgodnego z pojazdem.
Najlepiej użyć przewodu ładowania
dostępnego jako wyposażenie dodatkowe.
Aby uzyskać więcej informacji, należy
skontaktować się z ASO sieci CITROËN lub
warsztatem specjalistycznym.
(Podczas ładowania)
Gdy pojazd zostanie odblokowany
podczas ładowania, zostanie ono przerwane.
Jeśli nie zostanie użyty żaden z elementów
otwieranych (drzwi lub klapa bagażnika)
lub wtyk przewodu ładowania, po upływie
30 sekund pojazd ponownie się zablokuje,
a ładowanie zostanie wznowione
automatycznie.
Zabronione jest wykonywanie jakichkolwiek
prac pod pokrywą komory silnika.
– Niektóre obszary są bardzo gorące
nawet po upływie godziny od zakończenia
ładowania, w związku z czym istnieje ryzyko
oparzenia!
– Może się niespodziewanie uruchomić
wentylator, co grozi zranieniem lub
uduszeniem!
Po ładowaniu
Sprawdzić, czy klapka gniazda
ładowania jest zamknięta.
Nie pozostawiać przewodu podłączonego do
domowego gniazdka, ponieważ wiąże się to
z ryzykiem zwarcia albo porażenia w razie
dotknięcia lub zanurzenia w wodzie!
Ultraszybkie ładowanie
Przed ładowaniem
Sprawdzić zgodność publicznej stacji
szybkiego ładowania i jej przewodu ładowania
z samochodem.
Gdy temperatura na zewnątrz wynosi poniżej:
– 0°C, ładowanie może trwać dłużej.
– -20°C, ładowanie jest nadal możliwe,
jednak konieczne może być dalsze
wydłużenie czasu ładowania (akumulator
należy najpierw ogrzać).
Po ładowaniu
Sprawdzić, czy klapka gniazda
ładowania jest zamknięta.

155
Informacje praktyczne
7– Niektóre obszary są bardzo gorące
nawet po upływie godziny od zakończenia
ładowania, w związku z czym istnieje ryzyko
oparzenia!
–

Może się niespodziewanie uruchomić
wentylator

, co grozi zranieniem lub
uduszeniem!
Po ładowaniu
Sprawdzić, czy klapka gniazda
ładowania jest zamknięta.
Nie pozostawiać przewodu podłączonego do
domowego gniazdka, ponieważ wiąże się to
z ryzykiem zwarcia albo porażenia w razie
dotknięcia lub zanurzenia w wodzie!
Ultraszybkie ładowanie
Przed ładowaniem
Sprawdzić zgodność publicznej stacji
szybkiego ładowania i jej przewodu ładowania
z samochodem.
Gdy temperatura na zewnątrz wynosi poniżej:
–

0°C, ładowanie może trwać dłużej.
–


-20°C, ładowanie jest nadal możliwe,
jednak konieczne może być dalsze
wydłużenie czasu ładowania (akumulator
należy najpierw ogrzać).
Po ładowaniu
Sprawdzić, czy klapka gniazda
ładowania jest zamknięta.
Podłączanie

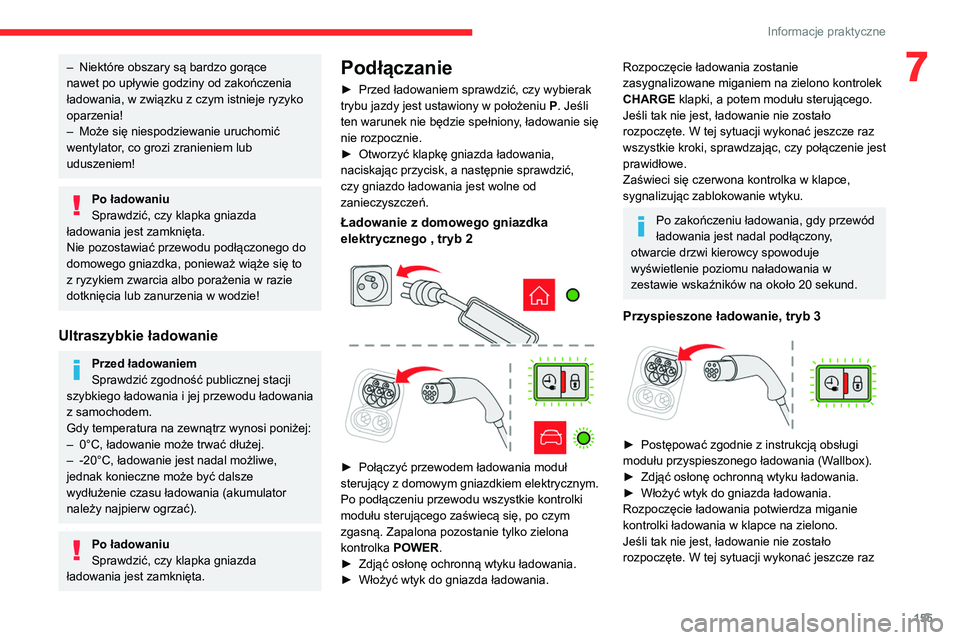

► Przed ładowaniem sprawdzić, czy wybierak
trybu jazdy jest ustawiony w położeniu P. Jeśli
ten warunek nie będzie spełniony, ładowanie się
nie rozpocznie.
►

Otworzyć klapkę gniazda ładowania,
naciskając przycisk, a następnie sprawdzić,
czy gniazdo ładowania jest wolne od
zanieczyszczeń.
Ładowanie z domowego gniazdka
elektrycznego , tryb 2




► Połączyć przewodem ładowania moduł
sterujący z domowym gniazdkiem elektrycznym.
Po podłączeniu przewodu wszystkie kontrolki
modułu sterującego zaświecą się, po czym
zgasną. Zapalona pozostanie tylko zielona
kontrolka
POWER.
►

Zdjąć osłonę ochronną wtyku ładowania.
►


Włożyć wtyk do gniazda ładowania.
Rozpoczęcie ładowania zostanie
zasygnalizowane miganiem na zielono kontrolek
CHARGE klapki, a potem modułu sterującego.
Jeśli tak nie jest, ładowanie nie zostało
rozpoczęte. W tej sytuacji wykonać jeszcze raz
wszystkie kroki, sprawdzając, czy połączenie jest
prawidłowe.
Zaświeci się czerwona kontrolka w klapce,
sygnalizując zablokowanie wtyku.
Po zakończeniu ładowania, gdy przewód
ładowania jest nadal podłączony,
otwarcie drzwi kierowcy spowoduje
wyświetlenie poziomu naładowania w
zestawie wskaźników na około 20 sekund.
Przyspieszone ładowanie, tryb 3

► Postępować zgodnie z instrukcją obsługi
modułu przyspieszonego ładowania (W allbox).
►

Zdjąć osłonę ochronną wtyku ładowania.
►


Włożyć wtyk do gniazda ładowania.
Rozpoczęcie ładowania potwierdza miganie
kontrolki ładowania w klapce na zielono.
Jeśli tak nie jest, ładowanie nie zostało
rozpoczęte. W tej sytuacji wykonać jeszcze raz

156
Informacje praktyczne
wszystkie kroki, sprawdzając, czy połączenie jest
prawidłowe.
Zaświeci się czerwona kontrolka w klapce,
sygnalizując zablokowanie wtyku.

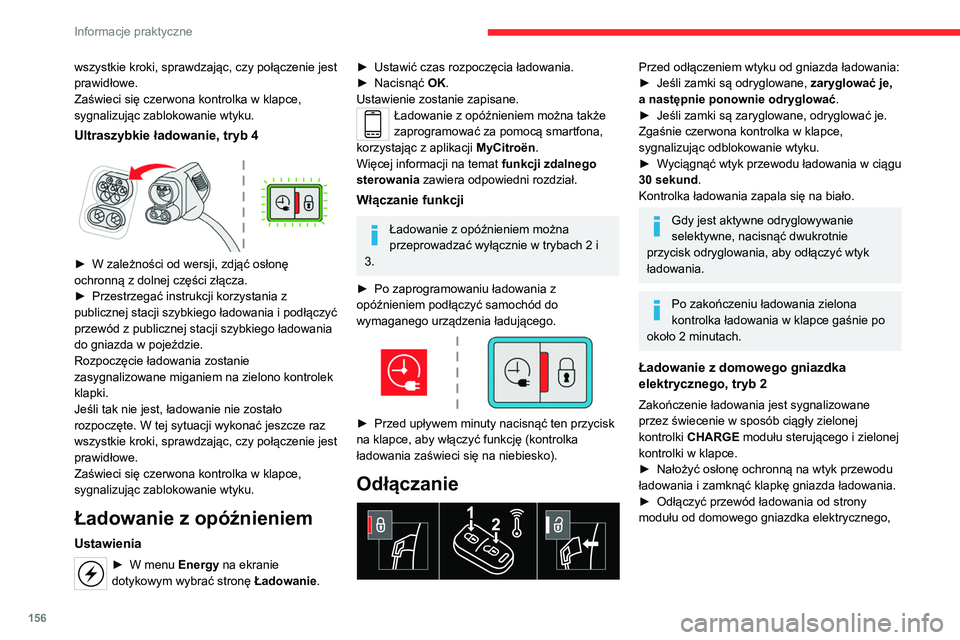

Ultraszybkie ładowanie, tryb 4

► W zależności od wersji, zdjąć osłonę
ochronną z dolnej części złącza.
►

Przestrzegać instrukcji korzystania z
publicznej

stacji szybkiego ładowania i podłączyć
przewód z publicznej stacji szybkiego ładowania
do gniazda w pojeździe.
Rozpoczęcie ładowania zostanie
zasygnalizowane miganiem na zielono kontrolek
klapki.
Jeśli tak nie jest, ładowanie nie zostało
rozpoczęte. W tej sytuacji wykonać jeszcze raz
wszystkie kroki, sprawdzając, czy połączenie jest
prawidłowe.
Zaświeci się czerwona kontrolka w klapce,
sygnalizując zablokowanie wtyku.
Ładowanie z opóźnieniem
Ustawienia
► W menu Energy na ekranie
dotykowym wybrać stronę Ładowanie.
► Ustawić czas rozpoczęcia ładowania.
► Nacisnąć OK
.
Ustawienie zostanie zapisane.
Ładowanie z opóźnieniem można także
zaprogramować za pomocą smartfona,
korzystając z aplikacji MyCitroën.
Więcej informacji na temat funkcji zdalnego
sterowania zawiera odpowiedni rozdział.
Włączanie funkcji
Ładowanie z opóźnieniem można
przeprowadzać wyłącznie w trybach 2 i
3.
►

Po zaprogramowaniu ładowania z
opóźnieniem podłączyć samochód do
wymaganego urządzenia ładującego.


► Przed upływem minuty nacisnąć ten przycisk
na klapce, aby włączyć funkcję (kontrolka
ładowania zaświeci się na niebiesko).
Odłączanie

Przed odłączeniem wtyku od gniazda ładowania:
► Jeśli zamki są odryglowane, zaryglować je,
a następnie ponownie odryglować .
►

Jeśli zamki są zaryglowane, odryglować je.
Zgaśnie czerwona kontrolka w klapce,
sygnalizując odblokowanie wtyku.
►


W
yciągnąć wtyk przewodu ładowania w ciągu
30
sekund.
Kontrolka ładowania zapala się na biało.
Gdy jest aktywne odryglowywanie
selektywne, nacisnąć dwukrotnie
przycisk odryglowania, aby odłączyć wtyk
ładowania.
Po zakończeniu ładowania zielona
kontrolka ładowania w klapce gaśnie po
około 2 minutach.
Ładowanie z domowego gniazdka
elektrycznego, tryb 2
Zakończenie ładowania jest sygnalizowane
przez świecenie w sposób ciągły zielonej
kontrolki CHARGE modułu sterującego i zielonej
kontrolki w klapce.
►

Nałożyć osłonę ochronną na wtyk przewodu
ładowania i zamknąć klapkę gniazda ładowania.
►


Odłączyć przewód ładowania od strony
modułu od domowego gniazdka elektrycznego,
Przyspieszone ładowanie, tryb 3
Zakończenie ładowania jest sygnalizowane
przez moduł sterujący i przez świecenie w
sposób ciągły zielonej kontrolki w klapce.
► Odwiesić wtyk modułu ładowania i zamknąć
klapkę gniazda ładowania.
Ultraszybkie ładowanie, tryb 4
Zakończenie ładowania jest sygnalizowane
przez ładowarkę i przez świecenie w sposób
ciągły zielonej kontrolki w klapce.
► Można również wstrzymać ładowanie,
naciskając ten przycisk w klapce (tylko w
trybie 4).
► Odwiesić wtyk na ładowarkę.
► Nałożyć osłonę ochronną na dolną sekcję (w
zależności od wersji) i zamknąć klapkę gniazda
ładowania.
Gdy wtyk ładowania jest odłączony,
komunikat w zestawie wskaźników
sygnalizuje, że ładowanie jest zakończone,
nawet jeśli wtyk ładowania odłączono przed
zakończeniem pełnego ładowania.
Hak holowniczy
Rozkład obciążenia
► Należy tak rozłożyć ładunki w przyczepie, aby
najcięższe przedmioty znajdowały się możliwie
najbliżej osi i aby nacisk na główkę haka był
zbliżony do maksymalnego dopuszczalnego
nacisku, jednak nie większy.

157
Informacje praktyczne
7Przyspieszone ładowanie, tryb 3
Zakończenie ładowania jest sygnalizowane
przez moduł sterujący i przez świecenie w
sposób ciągły zielonej kontrolki w klapce.
►
Odwiesić wtyk modułu ładowania i zamknąć
klapkę gniazda ładowania.
Ultraszybkie ładowanie, tryb 4
Zakończenie ładowania jest sygnalizowane
przez ładowarkę i przez świecenie w sposób
ciągły zielonej kontrolki w klapce.
► Można również w strzymać ładowanie,
naciskając ten przycisk w klapce (tylko w
trybie 4).
►

Odwiesić wtyk na ładowarkę.
►


Nałożyć osłonę ochronną na dolną sekcję (w
zależności od wersji) i zamknąć klapkę gniazda
ładowania.
Gdy wtyk ładowania jest odłączony,
komunikat w zestawie wskaźników
sygnalizuje, że ładowanie jest zakończone,
nawet jeśli wtyk ładowania odłączono przed
zakończeniem pełnego ładowania.

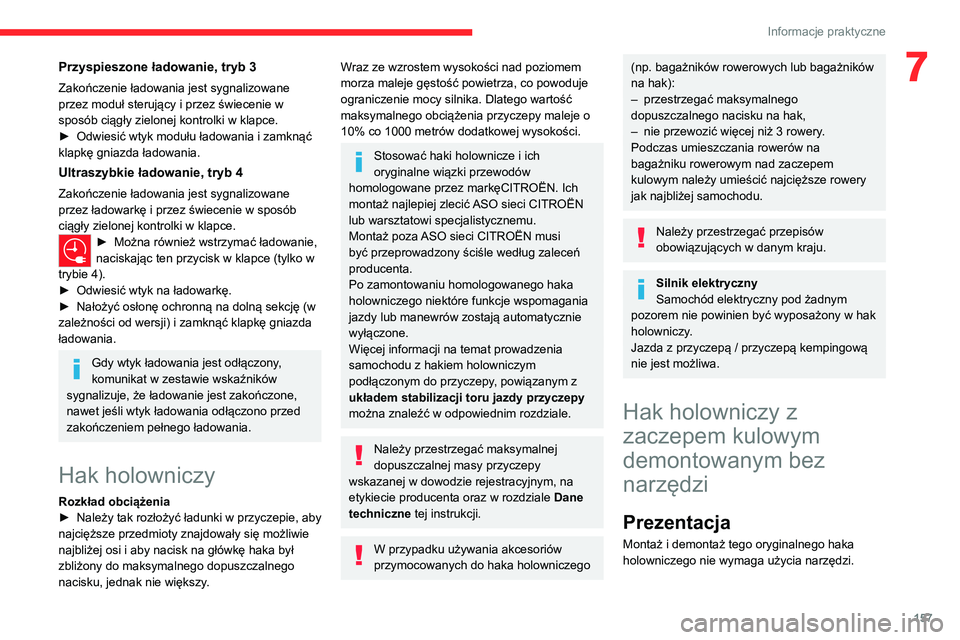

Hak holowniczy
Rozkład obciążenia
► Należy tak rozłożyć ładunki w przyczepie, aby
najcięższe przedmioty znajdowały się możliwie
najbliżej osi i aby nacisk na główkę haka był
zbliżony do maksymalnego dopuszczalnego
nacisku, jednak nie większy.
Wraz ze wzrostem wysokości nad poziomem
morza maleje gęstość powietrza, co powoduje
ograniczenie mocy silnika. Dlatego wartość
maksymalnego obciążenia przyczepy maleje o
10% co 1000
metrów dodatkowej wysokości.
Stosować haki holownicze i ich
oryginalne wiązki przewodów
homologowane przez markęCITROËN. Ich
montaż najlepiej zlecić ASO sieci CITROËN
lub warsztatowi specjalistycznemu.
Montaż poza ASO sieci CITROËN musi
być przeprowadzony ściśle według zaleceń
producenta.
Po zamontowaniu homologowanego haka
holowniczego niektóre funkcje wspomagania
jazdy lub manewrów zostają automatycznie
wyłączone.
Więcej informacji na temat prowadzenia
samochodu z hakiem holowniczym
podłączonym do przyczepy, powiązanym z
układem stabilizacji toru jazdy przyczepy
można znaleźć w odpowiednim rozdziale.
Należy przestrzegać maksymalnej
dopuszczalnej masy przyczepy
wskazanej w dowodzie rejestracyjnym, na
etykiecie producenta oraz w rozdziale Dane
techniczne tej instrukcji.
W przypadku używania akcesoriów
przymocowanych do haka holowniczego
(np. bagażników rowerowych lub bagażników
na hak):
–

przestrzegać maksymalnego
dopuszczalnego nacisku na hak,
–


nie przewozić więcej niż 3 rowery
.
Podczas umieszczania rowerów na
bagażniku rowerowym nad zaczepem
kulowym należy umieścić najcięższe rowery
jak najbliżej samochodu.
Należy przestrzegać przepisów
obowiązujących w danym kraju.
Silnik elektryczny
Samochód elektryczny pod żadnym
pozorem nie powinien być wyposażony w hak
holowniczy.
Jazda z przyczepą / przyczepą kempingową
nie jest możliwa.
Hak holowniczy z
zaczepem kulowym
demontowanym bez
narzędzi
Prezentacja
Montaż i demontaż tego oryginalnego haka
holowniczego nie wymaga użycia narzędzi.

158
Informacje praktyczne

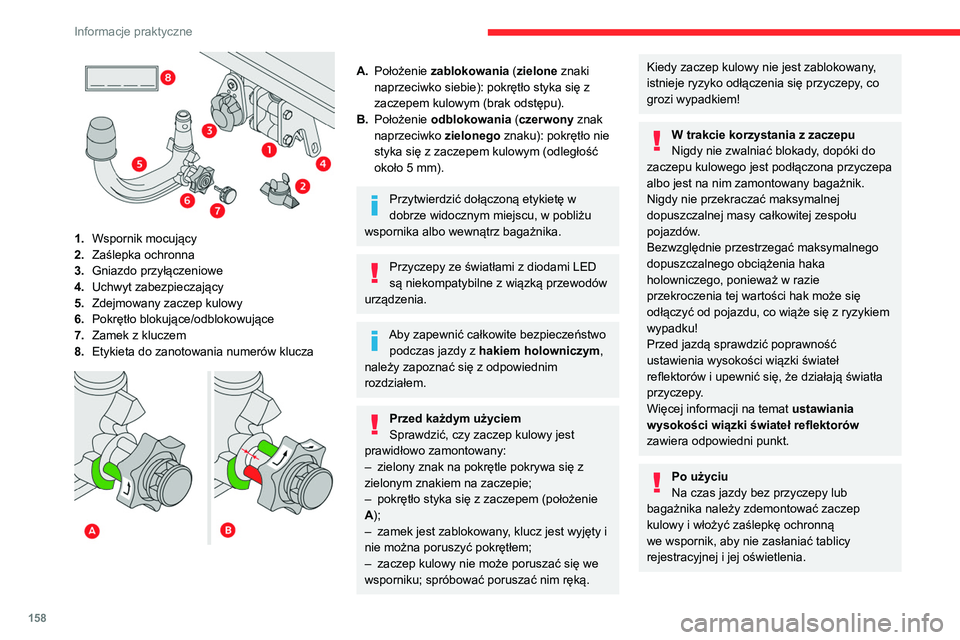

1.Wspornik mocujący
2. Zaślepka ochronna
3. Gniazdo przyłączeniowe
4. Uchwyt zabezpieczający
5. Zdejmowany zaczep kulowy
6. Pokrętło blokujące/odblokowujące
7. Zamek z kluczem
8. Etykieta do zanotowania numerów klucza


A.Położenie zablokowania (zielone znaki
naprzeciwko siebie): pokrętło styka się z
zaczepem kulowym (brak odstępu).
B. Położenie odblokowania (czerwony znak
naprzeciwko zielonego znaku): pokrętło nie
styka się z zaczepem kulowym (odległość
około 5
mm).
Przytwierdzić dołączoną etykietę w
dobrze widocznym miejscu, w pobliżu
wspornika albo wewnątrz bagażnika.
Przyczepy ze światłami z diodami LED
są niekompatybilne z wiązką przewodów
urządzenia.
Aby zapewnić całkowite bezpieczeństwo podczas jazdy z hakiem holowniczym ,
należy zapoznać się z odpowiednim
rozdziałem.
Przed każdym użyciem
Sprawdzić, czy zaczep kulowy jest
prawidłowo zamontowany:
–

zielony znak na pokrętle pokrywa się z
zielonym znakiem na zaczepie;
–


pokrętło styka się z zaczepem (położenie
A

);
–

zamek jest zablokowany
, klucz jest wyjęty i
nie można poruszyć pokrętłem;
–

zaczep kulowy nie może poruszać się we
wsporniku; spróbować poruszać nim ręką.
Kiedy zaczep kulowy nie jest zablokowany,
istnieje ryzyko odłączenia się przyczepy, co
grozi wypadkiem!
W trakcie korzystania z zaczepu
Nigdy nie zwalniać blokady, dopóki do
zaczepu kulowego jest podłączona przyczepa
albo jest na nim zamontowany bagażnik.
Nigdy nie przekraczać maksymalnej
dopuszczalnej masy całkowitej zespołu
pojazdów.
Bezwzględnie przestrzegać maksymalnego
dopuszczalnego obciążenia haka
holowniczego, ponieważ w razie
przekroczenia tej wartości hak może się
odłączyć od pojazdu, co wiąże się z ryzykiem
wypadku!
Przed jazdą sprawdzić poprawność
ustawienia wysokości wiązki świateł
reflektorów i upewnić się, że działają światła
przyczepy.
Więcej informacji na temat ustawiania
wysokości wiązki świateł reflektorów
zawiera odpowiedni punkt.
Po użyciu
Na czas jazdy bez przyczepy lub
bagażnika należy zdemontować zaczep
kulowy i włożyć zaślepkę ochronną
we wspornik, aby nie zasłaniać tablicy
rejestracyjnej i jej oświetlenia.
Montaż zaczepu kulowego

► Wyjąć zaślepkę ochronną 2 ze wspornika 1
pod tylnym zderzakiem.
► Włożyć koniec zaczepu kulowego 5 we
wspornik 1 i popchnąć go w górę. Zaczep
zablokuje się automatycznie.


► Pokrętło 6 wykonuje ćwierć obrotu w lewo.
Uważać, aby nie trzymać dłoni w pobliżu.
