139
Jazda
6Widok standardowy

Na ekranie jest wyświetlany obraz obszaru przed
samochodem.
Pomarańczowe linie 1 oznaczają szerokość
samochodu z rozłożonymi lusterkami
wstecznymi. Ich kierunek zmienia się zgodnie z
położeniem kierownicy.
Czerwona linia 2 oznacza odległość 30
cm od
tylnego zderzaka, a dwie pomarańczowe linie
3 i 4 oznaczają odpowiednio odległość 1
m i 2 m.
Widok ten jest dostępny w trybie AUTO albo po
dokonaniu wyboru w menu zmiany widoku.
Powiększenie

Kamera rejestruje obraz otoczenia podczas
manewru, przedstawiając widok obszaru
przed samochodem od góry, co umożliwia
manewrowanie między przeszkodami
znajdującymi się w pobliżu.
Widok ten jest dostępny w trybie AUTO albo po
dokonaniu wyboru w menu zmiany widoku.
Przeszkody mogą wydawać się bardziej
oddalone, niż są w rzeczywistości.
Podczas manewru trzeba obserwować
w lusterkach wstecznych obszar po obu
stronach pojazdu.
Informacji dotyczących otoczenia pojazdu
dostarcza również układ wspomagania
parkowania.
Widok 180°

Widok 180° ułatwia wyjazd przodem z miejsca
parkowania, umożliwiając dostrzeżenie
zbliżających się samochodów, rowerzystów lub
pieszych.
Nie zaleca się używać tego widoku w celu
wykonania pełnego manewru.
Widok dzieli się na 3 strefy: lewą ( A), środkową
(B) i prawą (C).
Można go wybrać wyłącznie z poziomu menu
zmiany widoku.
Park Assist
Więcej informacji znajduje się w ogólnych
zaleceniach dotyczących korzystania z
układów wspomagania jazdy i manewrów .

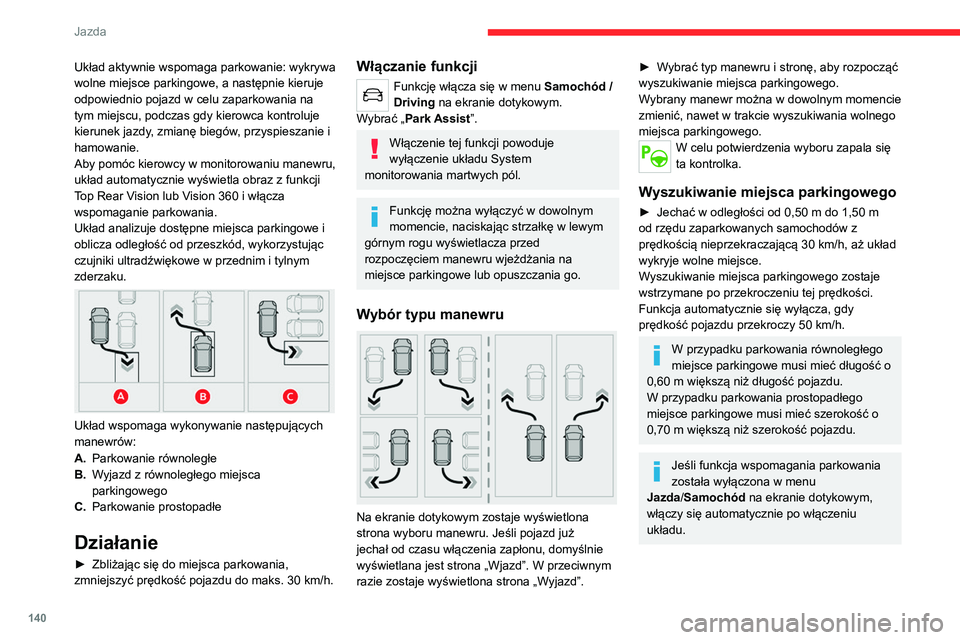

140
Jazda

Gdy układ znajdzie dostępne miejsce
parkingowe, na ekranie parkowania zostanie
wyświetlony komunikat „OK”, czemu będzie
towarzyszyć sygnał dźwiękowy.
Przygotowanie do wykonania
manewru
► Jechać bardzo powoli, aż zostanie
wyświetlony komunikat „ Zatrzymaj pojazd” i
znak „STOP”, czemu będzie towarzyszyć sygnał
dźwiękowy.
Po zatrzymaniu pojazdu zostanie wyświetlona
strona z instrukcjami.
► Zastosować się do tych instrukcji, aby
przygotować pojazd do manewru.
Rozpoczęcie manewru jest sygnalizowane
wyświetleniem komunikatu „ Trwa wykonywanie
manewru”, czemu towarzyszy sygnał
dźwiękowy.
Cofanie jest sygnalizowane wyświetleniem
komunikatu „ Puść kierownicę, cofanie”.
Układ aktywnie wspomaga parkowanie: wykrywa
wolne miejsce parkingowe, a następnie kieruje
odpowiednio pojazd w celu zaparkowania na
tym miejscu, podczas gdy kierowca kontroluje
kierunek jazdy, zmianę biegów, przyspieszanie i
hamowanie.
Aby pomóc kierowcy w monitorowaniu manewru,
układ automatycznie wyświetla obraz z funkcji
Top Rear Vision lub Vision 360 i włącza
wspomaganie parkowania.
Układ analizuje dostępne miejsca parkingowe i
oblicza odległość od przeszkód, wykorzystując
czujniki ultradźwiękowe w przednim i tylnym
zderzaku.


Układ wspomaga wykonywanie następujących
manewrów:
A.Parkowanie równoległe
B. Wyjazd z równoległego miejsca
parkingowego
C. Parkowanie prostopadłe
Działanie
► Zbliżając się do miejsca parkowania,
zmniejszyć prędkość pojazdu do maks. 30 km/h.
Włączanie funkcji
Funkcję włącza się w menu Samochód /
Driving na ekranie dotykowym.
Wybrać „Park Assist”.
Włączenie tej funkcji powoduje
wyłączenie układu System
monitorowania martwych pól.
Funkcję można wyłączyć w dowolnym
momencie, naciskając strzałkę w lewym
górnym rogu wyświetlacza przed
rozpoczęciem manewru wjeżdżania na
miejsce parkingowe lub opuszczania go.
Wybór typu manewru

Na ekranie dotykowym zostaje wyświetlona
strona wyboru manewru. Jeśli pojazd już
jechał od czasu włączenia zapłonu, domyślnie
wyświetlana jest strona „Wjazd”. W przeciwnym
razie zostaje wyświetlona strona „Wyjazd”.
► Wybrać typ manewru i stronę, aby rozpocząć
wyszukiwanie miejsca parkingowego.
Wybrany manewr można w dowolnym momencie
zmienić, nawet w trakcie wyszukiwania wolnego
miejsca parkingowego.
W celu potwierdzenia wyboru zapala się
ta kontrolka.
Wyszukiwanie miejsca parkingowego
► Jechać w odległości od 0,50 m do 1,50 m
od rzędu zaparkowanych samochodów z
prędkością nieprzekraczającą 30
km/h, aż układ
wykryje wolne miejsce.
Wyszukiwanie miejsca parkingowego zostaje
wstrzymane po przekroczeniu tej prędkości.
Funkcja automatycznie się wyłącza, gdy
prędkość pojazdu przekroczy 50
km/h.
W przypadku parkowania równoległego
miejsce parkingowe musi mieć długość o
0,60
m większą niż długość pojazdu.
W przypadku parkowania prostopadłego
miejsce parkingowe musi mieć szerokość o
0,70
m większą niż szerokość pojazdu.
Jeśli funkcja wspomagania parkowania
została wyłączona w menu
Jazda/Samochód na ekranie dotykowym,
włączy się automatycznie po włączeniu
układu.

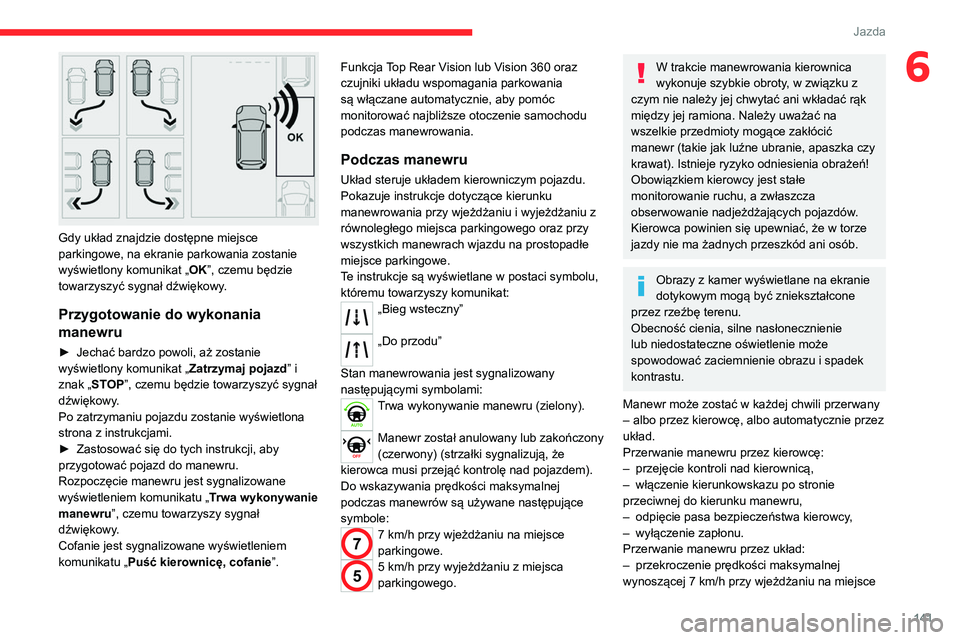

141
Jazda
6

Gdy układ znajdzie dostępne miejsce
parkingowe, na ekranie parkowania zostanie
wyświetlony komunikat „OK”, czemu będzie
towarzyszyć sygnał dźwiękowy.
Przygotowanie do wykonania
manewru
► Jechać bardzo powoli, aż zostanie
wyświetlony komunikat „ Zatrzymaj pojazd
” i
znak „STOP”, czemu będzie towarzyszyć sygnał
dźwiękowy.
Po zatrzymaniu pojazdu zostanie wyświetlona
strona z instrukcjami.
►

Zastosować się do tych instrukcji, aby
przygotować pojazd do manewru.
Rozpoczęcie manewru jest sygnalizowane
wyświetleniem komunikatu „ T

rwa wykonywanie
manewru”, czemu towarzyszy sygnał
dźwiękowy.
Cofanie jest sygnalizowane wyświetleniem
komunikatu „ Puść kierownicę, cofanie”. Funkcja Top Rear Vision lub Vision 360 oraz
czujniki układu wspomagania parkowania
są włączane automatycznie, aby pomóc
monitorować najbliższe otoczenie samochodu
podczas manewrowania.
Podczas manewru
Układ steruje układem kierowniczym pojazdu.
Pokazuje instrukcje dotyczące kierunku
manewrowania przy wjeżdżaniu i wyjeżdżaniu z
równoległego miejsca parkingowego oraz przy
wszystkich manewrach wjazdu na prostopadłe
miejsce parkingowe.
T
e instrukcje są wyświetlane w postaci symbolu,
któremu towarzyszy komunikat:
„Bieg wsteczny”
„Do przodu”
Stan manewrowania jest sygnalizowany
następującymi symbolami:
Trwa wykonywanie manewru (zielony).
Manewr został anulowany lub zakończony
(czerwony) (strzałki sygnalizują, że
kierowca musi przejąć kontrolę nad pojazdem).
Do wskazywania prędkości maksymalnej
podczas manewrów są używane następujące
symbole:
77 km/h przy wjeżdżaniu na miejsce
parkingowe.
55 km/h przy wyjeżdżaniu z miejsca
parkingowego.
W trakcie manewrowania kierownica
wykonuje szybkie obroty, w związku z
czym nie należy jej chwytać ani wkładać rąk
między jej ramiona. Należy uważać na
wszelkie przedmioty mogące zakłócić
manewr (takie jak luźne ubranie, apaszka czy
krawat). Istnieje ryzyko odniesienia obrażeń!
Obowiązkiem kierowcy jest stałe
monitorowanie ruchu, a zwłaszcza
obserwowanie nadjeżdżających pojazdów.
Kierowca powinien się upewniać, że w torze
jazdy nie ma żadnych przeszkód ani osób.
Obrazy z kamer wyświetlane na ekranie
dotykowym mogą być zniekształcone
przez rzeźbę terenu.
Obecność cienia, silne nasłonecznienie
lub niedostateczne oświetlenie może
spowodować zaciemnienie obrazu i spadek
kontrastu.
Manewr może zostać w każdej chwili przerwany
– albo przez kierowcę, albo automatycznie przez
układ.
Przerwanie manewru przez kierowcę:
–

przejęcie kontroli nad kierownicą,
–


włączenie kierunkowskazu po stronie
przeciwnej do kierunku manewru,
–


odpięcie pasa bezpieczeństwa kierowcy
,
–

wyłączenie zapłonu.
Przerwanie manewru przez układ:
–


przekroczenie prędkości maksymalnej
wynoszącej 7

km/h przy wjeżdżaniu na miejsce

142
Jazda

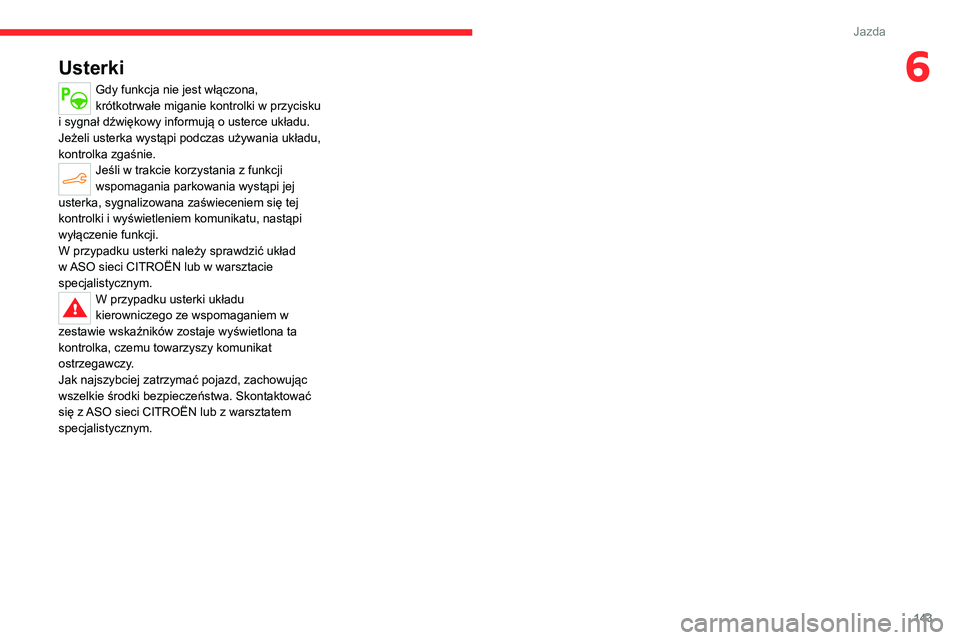

Usterki
Gdy funkcja nie jest włączona,
krótkotrwałe miganie kontrolki w przycisku
i sygnał dźwiękowy informują o usterce układu.
Jeżeli usterka wystąpi podczas używania układu,
kontrolka zgaśnie.
Jeśli w trakcie korzystania z funkcji
wspomagania parkowania wystąpi jej
usterka, sygnalizowana zaświeceniem się tej
kontrolki i wyświetleniem komunikatu, nastąpi
wyłączenie funkcji.
W przypadku usterki należy sprawdzić układ
w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
W przypadku usterki układu
kierowniczego ze wspomaganiem w
zestawie wskaźników zostaje wyświetlona ta
kontrolka, czemu towarzyszy komunikat
ostrzegawczy.
Jak najszybciej zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa. Skontaktować
się z ASO sieci CITROËN lub z warsztatem
specjalistycznym.

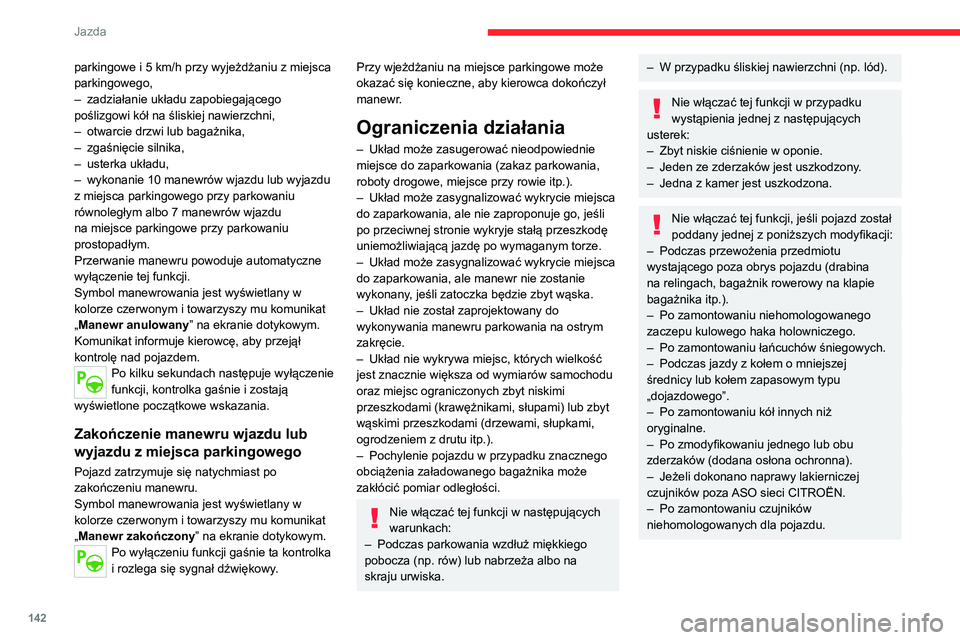

parkingowe i 5 km/h przy wyjeżdżaniu z miejsca
parkingowego,
–

zadziałanie układu zapobiegającego
poślizgowi kół na śliskiej nawierzchni,
–


otwarcie drzwi lub bagażnika,
–


zgaśnięcie silnika,
–


usterka układu,
–


wykonanie 10 manewrów wjazdu lub wyjazdu
z miejsca parkingowego przy parkowaniu
równoległym albo 7 manewrów wjazdu
na miejsce parkingowe przy parkowaniu
prostopadłym.
Przerwanie manewru powoduje automatyczne
wyłączenie tej funkcji.
Symbol manewrowania jest wyświetlany w
kolorze czerwonym i towarzyszy mu komunikat
„

Manewr anulowany ” na ekranie dotykowym.
Komunikat informuje kierowcę, aby przejął
kontrolę nad pojazdem.
Po kilku sekundach następuje wyłączenie
funkcji, kontrolka gaśnie i zostają
wyświetlone początkowe wskazania.
Zakończenie manewru wjazdu lub
wyjazdu z miejsca parkingowego
Pojazd zatrzymuje się natychmiast po
zakończeniu manewru.
Symbol manewrowania jest wyświetlany w
kolorze czerwonym i towarzyszy mu komunikat
„Manewr zakończony” na ekranie dotykowym.
Po wyłączeniu funkcji gaśnie ta kontrolka
i rozlega się sygnał dźwiękowy.
Przy wjeżdżaniu na miejsce parkingowe może
okazać się konieczne, aby kierowca dokończył
manewr.
Ograniczenia działania
– Układ może zasugerować nieodpowiednie
miejsce do zaparkowania (zakaz parkowania,
roboty drogowe, miejsce przy rowie itp.).
–

Układ może zasygnalizować wykrycie miejsca
do zaparkowania, ale nie zaproponuje go, jeśli
po przeciwnej stronie wykryje stałą przeszkodę
uniemożliwiającą jazdę po wymaganym torze.
–


Układ może zasygnalizować wykrycie miejsca
do zaparkowania, ale manewr nie zostanie
wykonany

, jeśli zatoczka będzie zbyt wąska.
–

Układ nie został zaprojektowany do
wykonywania manewru parkowania na ostrym
zakręcie.
–


Układ nie wykrywa miejsc, których wielkość
jest znacznie większa od wymiarów samochodu
oraz miejsc ograniczonych zbyt niskimi
przeszkodami (krawężnikami, słupami) lub zbyt
wąskimi przeszkodami (drzewami, słupkami,
ogrodzeniem z drutu itp.).
–


Pochylenie pojazdu w przypadku znacznego
obciążenia załadowanego bagażnika może
zakłócić pomiar odległości.
Nie włączać tej funkcji w następujących
warunkach:
–

Podczas parkowania wzdłuż miękkiego
pobocza (np. rów) lub nabrzeża albo na
skraju urwiska.
– W przypadku śliskiej nawierzchni (np. lód).
Nie włączać tej funkcji w przypadku
wystąpienia jednej z następujących
usterek:
–

Zbyt niskie ciśnienie w oponie.
–


Jeden ze zderzaków jest uszkodzony
.
–

Jedna z kamer jest uszkodzona.
Nie włączać tej funkcji, jeśli pojazd został
poddany jednej z poniższych modyfikacji:
–

Podczas przewożenia przedmiotu
wystającego poza obrys pojazdu (drabina
na relingach, bagażnik rowerowy na klapie
bagażnika itp.).
–


Po zamontowaniu niehomologowanego
zaczepu kulowego haka holowniczego.
–


Po zamontowaniu łańcuchów śniegowych.
–


Podczas jazdy z kołem o mniejszej
średnicy lub kołem zapasowym typu
„dojazdowego”.
–


Po zamontowaniu kół innych niż
oryginalne.
–


Po zmodyfikowaniu jednego lub obu
zderzaków (dodana osłona ochronna).
–


Jeżeli dokonano naprawy lakierniczej
czujników poza

ASO sieci CITROËN.
–

Po zamontowaniu czujników
niehomologowanych dla pojazdu.

143
Jazda
6Usterki
Gdy funkcja nie jest włączona,
krótkotrwałe miganie kontrolki w przycisku
i sygnał dźwiękowy informują o usterce układu.
Jeżeli usterka wystąpi podczas używania układu,
kontrolka zgaśnie.
Jeśli w trakcie korzystania z funkcji
wspomagania parkowania wystąpi jej
usterka, sygnalizowana zaświeceniem się tej
kontrolki i wyświetleniem komunikatu, nastąpi
wyłączenie funkcji.
W przypadku usterki należy sprawdzić układ
w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
W przypadku usterki układu
kierowniczego ze wspomaganiem w
zestawie wskaźników zostaje wyświetlona ta
kontrolka, czemu towarzyszy komunikat
ostrzegawczy.
Jak najszybciej zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa. Skontaktować
się z ASO sieci CITROËN lub z warsztatem
specjalistycznym.

poleca

Zgodne paliwa
Benzyna zgodna z normą PN-EN 228,
zawierająca do 5% lub 10% etanolu.

Oleje napędowe zgodne z normą PN-EN 590,
PN-EN 16734 i PN-EN 16709, zawierające
odpowiednio do 7%, 10%, 20% lub 30% estrów
metylowych kwasów tłuszczowych. W przypadku
korzystania z paliwa B20 lub B30, nawet
sporadycznie, jest konieczne przestrzeganie
specjalnych procedur serwisowych dotyczących
pojazdów użytkowanych w trudnych warunkach.

Olej napędowy parafinowy zgodny z normą
PN-EN 15940.
Stosowanie innych rodzajów biopaliw
(czystych lub rozcieńczonych olejów
roślinnych lub zwierzęcych, paliwa
grzewczego itd.) jest surowo zabronione
(niebezpieczeństwo uszkodzenia silnika i
układu paliwowego).
Dopuszcza się używanie wyłącznie
dodatków do paliw zgodnych z normą
B715001 (benzyna) lub B715000 (olej
napędowy).
DZIKI OLEJOM TOTAL QUARTZ
ZWIKSZ OSIGI
Od ponad 50 lat \037rmom T
p
kreatywno\036\033 oraz innowacje technologiczne.
W
olej\363w T
w samochodach CITRO\313N, aby sta\034y si\032 one
j
\036rodowiska.
T
i wydajno\036\033 swoich produkt\363w w sportach
motorowych w ekstremalnych warunkach.
Serwisujc swój samochód, postaw na oleje
TOTAL QUARTZ – to gwarancja optymalnej
trwaoci i wydajnoci pracy silnika.

145
Informacje praktyczne

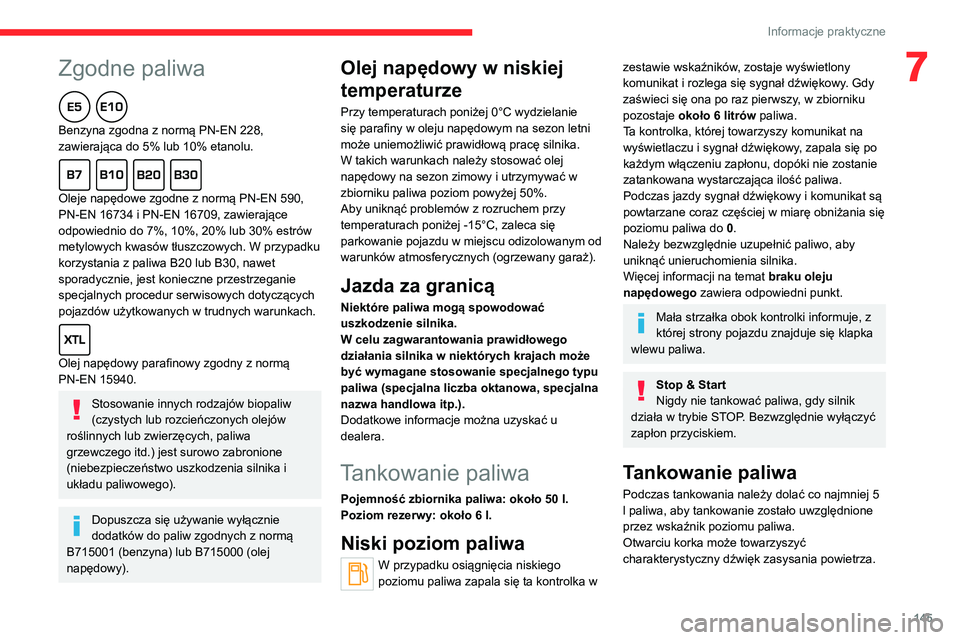

7Zgodne paliwa
Benzyna zgodna z normą PN-EN 228,
zawierająca do 5% lub 10% etanolu.

Oleje napędowe zgodne z normą PN-EN 590,
PN-EN 16734 i PN-EN 16709, zawierające
odpowiednio do 7%, 10%, 20% lub 30% estrów
metylowych kwasów tłuszczowych. W przypadku
korzystania z paliwa B20 lub B30, nawet
sporadycznie, jest konieczne przestrzeganie
specjalnych procedur serwisowych dotyczących
pojazdów użytkowanych w trudnych warunkach.

Olej napędowy parafinowy zgodny z normą
PN-EN 15940.
Stosowanie innych rodzajów biopaliw
(czystych lub rozcieńczonych olejów
roślinnych lub zwierzęcych, paliwa
grzewczego itd.) jest surowo zabronione
(niebezpieczeństwo uszkodzenia silnika i
układu paliwowego).
Dopuszcza się używanie wyłącznie
dodatków do paliw zgodnych z normą
B715001 (benzyna) lub B715000 (olej
napędowy).
Olej napędowy w niskiej
temperaturze
Przy temperaturach poniżej 0°C wydzielanie
się parafiny w oleju napędowym na sezon letni
może uniemożliwić prawidłową pracę silnika.
W takich warunkach należy stosować olej
napędowy na sezon zimowy i utrzymywać w
zbiorniku paliwa poziom powyżej 50%.
Aby uniknąć problemów z rozruchem przy
temperaturach poniżej -15°C, zaleca się
parkowanie pojazdu w miejscu odizolowanym od
warunków atmosferycznych (ogrzewany garaż).
Jazda za granicą
Niektóre paliwa mogą spowodować
uszkodzenie silnika.
W celu zagwarantowania prawidłowego
działania silnika w niektórych krajach może
być wymagane stosowanie specjalnego typu
paliwa (specjalna liczba oktanowa, specjalna
nazwa handlowa itp.).
Dodatkowe informacje można uzyskać u
dealera.
Tankowanie paliwa
Pojemność zbiornika paliwa: około 50 l.
Poziom rezerwy: około 6 l.
Niski poziom paliwa
W przypadku osiągnięcia niskiego
poziomu paliwa zapala się ta kontrolka w
zestawie wskaźników, zostaje wyświetlony
komunikat i rozlega się sygnał dźwiękowy. Gdy
zaświeci się ona po raz pierwszy, w zbiorniku
pozostaje około 6
litrów paliwa.
Ta kontrolka, której towarzyszy komunikat na
wyświetlaczu i sygnał dźwiękowy, zapala się po
każdym włączeniu zapłonu, dopóki nie zostanie
zatankowana wystarczająca ilość paliwa.
Podczas jazdy sygnał dźwiękowy i komunikat są
powtarzane coraz częściej w miarę obniżania się
poziomu paliwa do 0.
Należy bezwzględnie uzupełnić paliwo, aby
uniknąć unieruchomienia silnika.
Więcej informacji na temat braku oleju
napędowego zawiera odpowiedni punkt.
Mała strzałka obok kontrolki informuje, z
której strony pojazdu znajduje się klapka
wlewu paliwa.
Stop & Start
Nigdy nie tankować paliwa, gdy silnik
działa w trybie STOP. Bezwzględnie wyłączyć
zapłon przyciskiem.
Tankowanie paliwa
Podczas tankowania należy dolać co najmniej 5
l paliwa, aby tankowanie zostało uwzględnione
przez wskaźnik poziomu paliwa.
Otwarciu korka może towarzyszyć
charakterystyczny dźwięk zasysania powietrza.

146
Informacje praktyczne

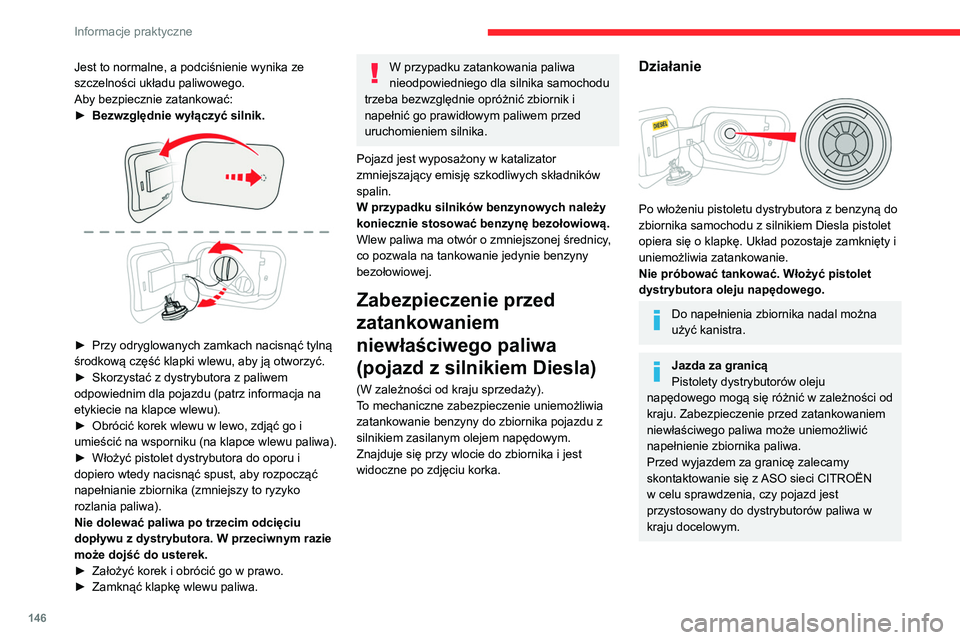

Jest to normalne, a podciśnienie wynika ze
szczelności układu paliwowego.
Aby bezpiecznie zatankować:
►
Bezwzględnie wyłączyć silnik.

► Przy odryglowanych zamkach nacisnąć tylną
środkową część klapki wlewu, aby ją otworzyć.
►

Skorzystać z dystrybutora z paliwem
odpowiednim dla pojazdu (patrz informacja na
etykiecie na klapce wlewu).
►


Obrócić korek wlewu w lewo, zdjąć go i
umieścić na wsporniku (na klapce wlewu paliwa).
►


Włożyć pistolet dystrybutora do oporu i
dopiero wtedy nacisnąć spust, aby rozpocząć
napełnianie zbiornika (zmniejszy to ryzyko
rozlania paliwa).
Nie dolewać paliwa po trzecim odcięciu
dopływu z dystrybutora. W przeciwnym razie
może dojść do usterek.
►


Założyć korek i obrócić go w prawo.
►


Zamknąć klapkę wlewu paliwa.
W przypadku zatankowania paliwa
nieodpowiedniego dla silnika samochodu
trzeba bezwzględnie opróżnić zbiornik i
napełnić go prawidłowym paliwem przed
uruchomieniem silnika.
Pojazd jest wyposażony w katalizator
zmniejszający emisję szkodliwych składników
spalin.
W przypadku silników benzynowych należy
koniecznie stosować benzynę bezołowiową.
Wlew paliwa ma otwór o zmniejszonej średnicy,
co pozwala na tankowanie jedynie benzyny
bezołowiowej.
Zabezpieczenie przed
zatankowaniem
niewłaściwego paliwa
(pojazd z silnikiem Diesla)
(W zależności od kraju sprzedaży).
To mechaniczne zabezpieczenie uniemożliwia
zatankowanie benzyny do zbiornika pojazdu z
silnikiem zasilanym olejem napędowym.
Znajduje się przy wlocie do zbiornika i jest
widoczne po zdjęciu korka.
Działanie

Po włożeniu pistoletu dystrybutora z benzyną do
zbiornika samochodu z silnikiem Diesla pistolet
opiera się o klapkę. Układ pozostaje zamknięty i
uniemożliwia zatankowanie.
Nie próbować tankować. Włożyć pistolet
dystrybutora oleju napędowego.
Do napełnienia zbiornika nadal można
użyć kanistra.
Jazda za granicą
Pistolety dystrybutorów oleju
napędowego mogą się różnić w zależności od
kraju. Zabezpieczenie przed zatankowaniem
niewłaściwego paliwa może uniemożliwić
napełnienie zbiornika paliwa.
Przed wyjazdem za granicę zalecamy
skontaktowanie się z ASO sieci CITROËN
w celu sprawdzenia, czy pojazd jest
przystosowany do dystrybutorów paliwa w
kraju docelowym.
Układ ładowania (pojazd
elektryczny)
Instalacja elektryczna 400 V
W trakcyjnej instalacji elektrycznej o napięciu
około 400 V są używane pomarańczowe
przewody, a poszczególne podzespoły są
opatrzone następującym symbolem:


Układ napędowy samochodu o napędzie
elektrycznym może się silnie nagrzać
podczas pracy, a jego temperatura może być
wysoka także po wyłączeniu zapłonu.
Stosować się do ostrzeżeń podanych na
etykietach, zwłaszcza po wewnętrznej stronie
klapki.
Wszelkie naprawy czy modyfikacje
układu elektrycznego samochodu (w
tym akumulatora trakcyjnego, złączy,
pomarańczowych przewodów i innych
elementów widocznych od wewnątrz i z
zewnątrz) są bezwzględnie zabronione ze
względu na groźbę poważnych oparzeń
albo porażenia prądem, grożącego nawet
śmiercią!

147
Informacje praktyczne
7Układ ładowania (pojazd
elektryczny)
Instalacja elektryczna 400 V
W trakcyjnej instalacji elektrycznej o napięciu
około 400 V są używane pomarańczowe
przewody, a poszczególne podzespoły są
opatrzone następującym symbolem:


Układ napędowy samochodu o napędzie
elektrycznym może się silnie nagrzać
podczas pracy, a jego temperatura może być
wysoka także po wyłączeniu zapłonu.
Stosować się do ostrzeżeń podanych na
etykietach, zwłaszcza po wewnętrznej stronie
klapki.
Wszelkie naprawy czy modyfikacje
układu elektrycznego samochodu (w
tym akumulatora trakcyjnego, złączy,
pomarańczowych przewodów i innych
elementów widocznych od wewnątrz i z
zewnątrz) są bezwzględnie zabronione ze
względu na groźbę poważnych oparzeń
albo porażenia prądem, grożącego nawet
śmiercią!
W przypadku problemu należy bezwzględnie
skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.


Ta naklejka jest przeznaczona wyłącznie dla służb ratowniczych i serwisantów na
potrzeby przeprowadzania jakichkolwiek
czynności na pojeździe.
Innym osobom nie wolno dotykać urządzenia
przedstawionego na naklejce.
W razie wypadku lub uderzenia w
podwozie pojazdu
W takich sytuacjach może dojść do
poważnego uszkodzenia obwodu
elektrycznego lub akumulatora trakcyjnego.
Jak najszybciej zatrzymać pojazd,
zachowując wszelkie środki bezpieczeństwa, i
wyłączyć zapłon.
Skontaktować się z ASO sieci CITROËN lub
warsztatem specjalistycznym.
W przypadku ryzyka pożaru
Natychmiast opuścić pojazd i
dopilnować, aby to samo zrobili wszyscy
pasażerowie. Pod żadnym pozorem nie
próbować gasić pożaru, ponieważ grozi to
porażeniem prądem!
Niezwłocznie zadzwonić na numer alarmowy i
poinformować dyspozytora, że samochód ma
napęd elektryczny.
Mycie samochodu
Przed umyciem samochodu należy
bezwzględnie sprawdzić, czy klapka gniazda
ładowania jest prawidłowo zamknięta.
Nie wolno myć samochodu w trakcie
ładowania akumulatora.
Mycie pod wysokim ciśnieniem
Aby uniknąć uszkodzenia elementów
instalacji elektrycznej, wyraźnie zabrania się
używania myjek ciśnieniowych w komorze
silnika lub na elementach podwozia.
Podczas mycia nadwozia nie stosować
ciśnienia powyżej 80
barów.
Uważać, aby do gniazda i wtyku
przewodu ładowania nie dostały się
woda ani pył, ponieważ grozi to porażeniem
prądem lub pożarem!
Nigdy nie podłączać ani nie odłączać wtyku
ani przewodu ładowania mokrymi rękami, aby
nie doszło do porażenia prądem!

148
Informacje praktyczne

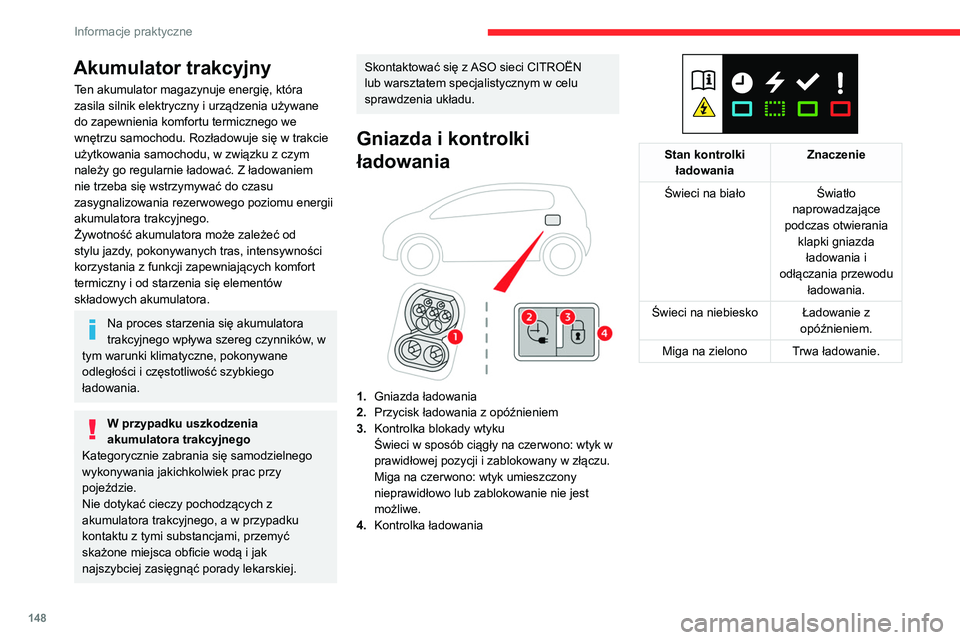

Akumulator trakcyjny
Ten akumulator magazynuje energię, która
zasila silnik elektryczny i urządzenia używane
do zapewnienia komfortu termicznego we
wnętrzu samochodu. Rozładowuje się w trakcie
użytkowania samochodu, w związku z czym
należy go regularnie ładować. Z ładowaniem
nie trzeba się wstrzymywać do czasu
zasygnalizowania rezerwowego poziomu energii
akumulatora trakcyjnego.
Żywotność akumulatora może zależeć od
stylu jazdy, pokonywanych tras, intensywności
korzystania z funkcji zapewniających komfort
termiczny i od starzenia się elementów
składowych akumulatora.
Na proces starzenia się akumulatora
trakcyjnego wpływa szereg czynników, w
tym warunki klimatyczne, pokonywane
odległości i częstotliwość szybkiego
ładowania.
W przypadku uszkodzenia
akumulatora trakcyjnego
Kategorycznie zabrania się samodzielnego
wykonywania jakichkolwiek prac przy
pojeździe.
Nie dotykać cieczy pochodzących z
akumulatora trakcyjnego, a w przypadku
kontaktu z tymi substancjami, przemyć
skażone miejsca obficie wodą i jak
najszybciej zasięgnąć porady lekarskiej.
Skontaktować się z ASO sieci CITROËN
lub warsztatem specjalistycznym w celu
sprawdzenia układu.
Gniazda i kontrolki
ładowania


1. Gniazda ładowania
2. Przycisk ładowania z opóźnieniem
3. Kontrolka blokady wtyku
Świeci w sposób ciągły na czerwono: wtyk w
prawidłowej pozycji i zablokowany w złączu.
Miga na czerwono: wtyk umieszczony
nieprawidłowo lub zablokowanie nie jest
możliwe.
4. Kontrolka ładowania


Stan kontrolki
ładowania Znaczenie
Świeci na biało Światło
naprowadzające
podczas otwierania klapki gniazda ładowania i
odłączania przewodu ładowania.
Świeci na niebiesko Ładowanie z opóźnieniem.
Miga na zielono Trwa ładowanie.
