CITROEN C4 AIRCROSS 2014 Ghiduri De Utilizare (in Romanian)
Manufacturer: CITROEN, Model Year: 2014, Model line: C4 AIRCROSS, Model: CITROEN C4 AIRCROSS 2014Pages: 368, PDF Size: 20.54 MB
Page 181 of 368
179
7
Informaţii practice
)

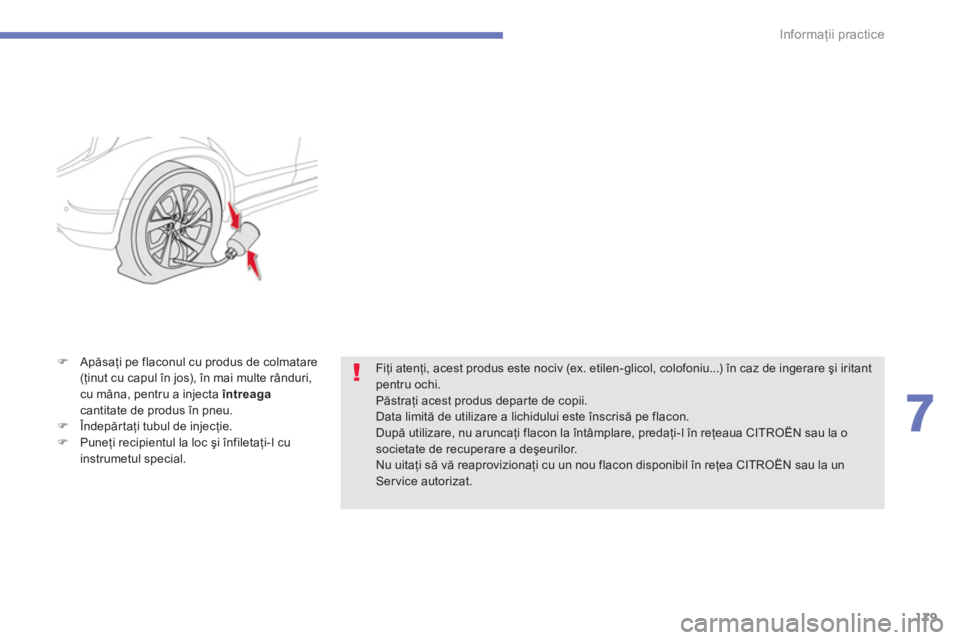

Apăsaţi pe flaconul cu produs de colmatare
(ţinut cu capul în jos), în mai multe rânduri,
cu mâna, pentru a injecta întreaga
cantitate de produs în pneu.
)
Îndepărtaţi tubul de injecţie.
)
Puneţi recipientul la loc şi înfiletaţi-l cu
instrumetul special.
Fiţi atenţi, acest produs este nociv (ex. etilen-glicol, colofoniu...) în caz de ingerare şi iritant
pentru ochi.
Păstraţi acest produs departe de copii.
Data limită de utilizare a lichidului este înscrisă pe flacon.
După utilizare, nu aruncaţi flacon la întâmplare, predaţi-l în reţeaua CITROËN sau la o
societate de recuperare a deÅŸeurilor.
Nu uitaţi să vă reaprovizionaţi cu un nou flacon disponibil în reţea CITROËN sau la un
Ser vice autorizat.
Page 182 of 368
180
Informaţii practice

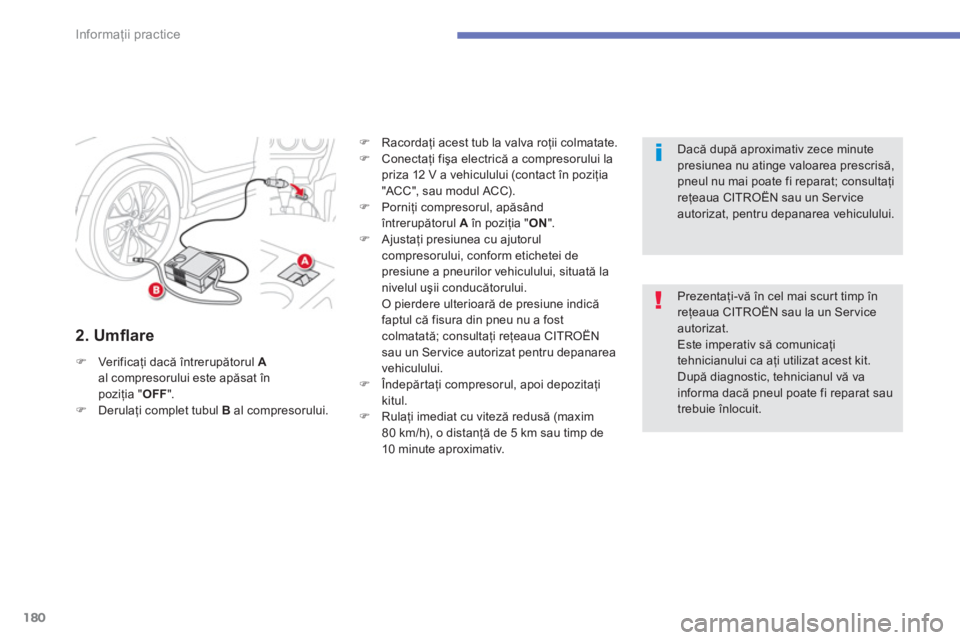

2. Umfl are
)
Ver if ic aţi dacă întrerupătorul A
al compresorului este apăsat în
poziţia " OFF
".
)
Derulaţi complet tubul B
al compresorului.
)
Racordaţi acest tub la valva roţii colmatate.
)
Conectaţi fişa electrică a compresorului la
priza 12 V a vehiculului (contact în poziţia
"ACC", sau modul ACC).
)
Porniţi compresorul, apăsând
întrerupătorul A
în poziţia " ON
".
)
Ajustaţi presiunea cu ajutorul
compresorului, conform etichetei de
presiune a pneurilor vehiculului, situată la
nivelul uşii conducătorului.
O pierdere ulterioară de presiune indică
faptul că fisura din pneu nu a fost
colmatată; consultaţi reţeaua CITROËN
sau un Service autorizat pentru depanarea
vehiculului.
)
Îndepărtaţi compresorul, apoi depozitaţi
kitul.
)
Rulaţi imediat cu viteză redusă (ma xim
80 km/h), o distanţă de 5 km sau timp de
10 minute aproximativ.
Prezentaţi-vă în cel mai scurt timp în
reţeaua CITROËN sau la un Ser vice
autorizat.
Este imperativ să comunicaţi
tehnicianului ca aţi utilizat acest kit.
După diagnostic, tehnicianul vă va
informa dacă pneul poate fi reparat sau
trebuie înlocuit.
Dacă după aproximativ zece minute
presiunea nu atinge valoarea prescrisă,
pneul nu mai poate fi reparat; consultaţi
reţeaua CITROËN sau un Ser vice
autorizat, pentru depanarea vehiculului.
Page 183 of 368
181
7
Informaţii practice

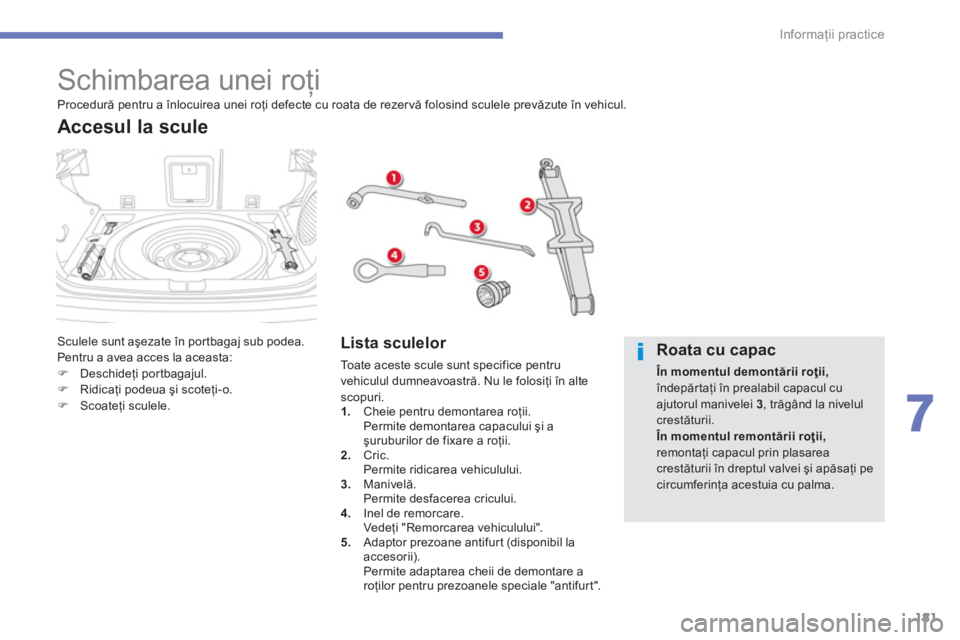

Schimbarea unei roţi
Sculele sunt aşezate în portbagaj sub podea.
Pentru a avea acces la aceasta:
)
Deschideţi portbagajul.
)
Ridicaţi podeua şi scoteţi-o.
)
Scoateţi sculele.
Accesul la scule
Lista sculelor
Toate aceste scule sunt specifice pentru
vehiculul dumneavoastră. Nu le folosiţi în alte
scopuri.
1.
Cheie pentru demontarea roţii.
Permite demontarea capacului ÅŸi a
şuruburilor de fixare a roţii.
2.
Cric.
Permite ridicarea vehiculului.
3.
Manivelă.
Permite desfacerea cricului.
4.
Inel de remorcare.
Vedeţi "Remorcarea vehiculului".
5.
Adaptor prezoane antifurt (disponibil la
accesorii).
Permite adaptarea cheii de demontare a
roţilor pentru prezoanele speciale "antifurt".
Procedură pentru a înlocuirea unei roţi defecte cu roata de rezer vă folosind sculele prevăzute în vehicul.
Roata cu capac
În momentul demontării roţii,
îndepărtaţi în prealabil capacul cu
ajutorul manivelei 3
, trăgând la nivelul
crestăturii.
În momentul remontării roţii,
remontaţi capacul prin plasarea
crestăturii în dreptul valvei şi apăsaţi pe
circumferinţa acestuia cu palma.
Page 184 of 368
182
Informaţii practice
Roata de rezer vă este situată în portbagaj sub
podea.
În funcţie de versiune, roata de rezer vă este de
acelasi tip cu cele montate, din tablă sau din
aluminiu; unele versiuni sunt echipate cu roata
de rezer va de tip "disc".
Pentru acces la roata de rezerva, citiţi "Acces
la unelte".

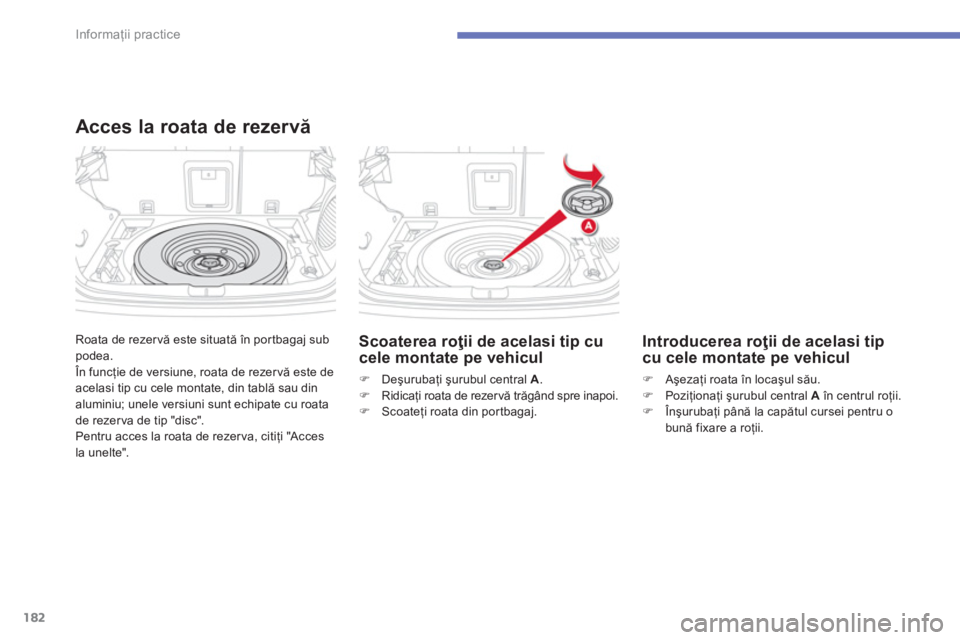

Acces la roata de rezervă
Scoaterea roţii de acelasi tip cu
cele montate pe vehicul
)
Deşurubaţi şurubul central A
.
)
Ridicaţi roata de rezer vă trăgând spre inapoi.
)
Scoateţi roata din portbagaj.
Introducerea roţii de acelasi tip
cu cele montate pe vehicul
)
Aşezaţi roata în locaşul său.
)
Poziţionaţi şurubul central A
în centrul roţii.
)
Înşurubaţi până la capătul cursei pentru o
bună fixare a roţii.
Page 185 of 368
183
7
Informaţii practice

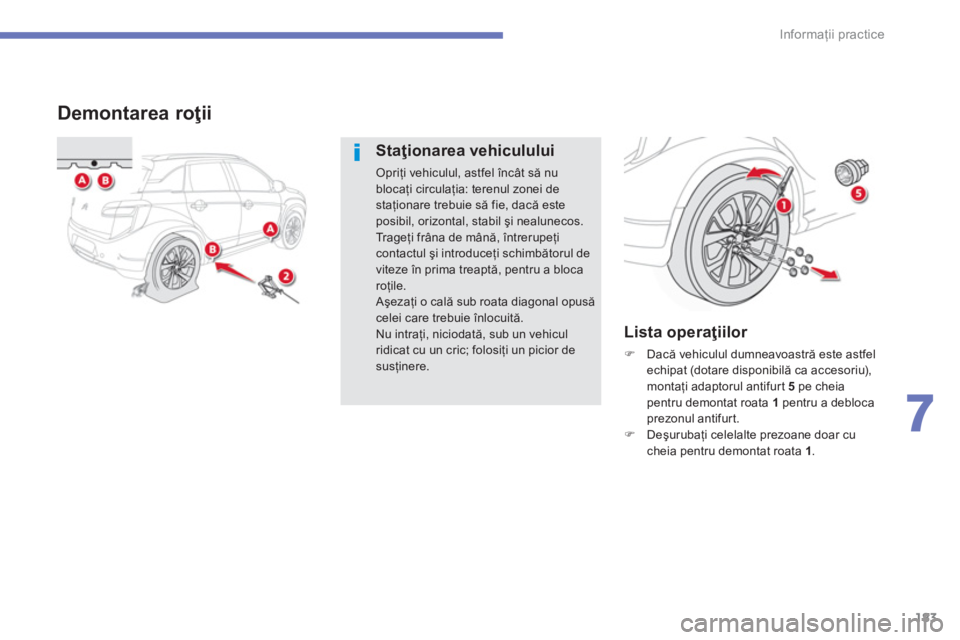

Demontarea roţii
Staţionarea vehiculului
Opriţi vehiculul, astfel încât să nu
blocaţi circulaţia: terenul zonei de
staţionare trebuie să fie, dacă este
posibil, orizontal, stabil ÅŸi nealunecos.
Tr a g eţi frâna de mână, întrerupeţi
contactul şi introduceţi schimbătorul de
viteze în prima treaptă, pentru a bloca
roţile.
Aşezaţi o cală sub roata diagonal opusă
celei care trebuie înlocuită.
Nu intraţi, niciodată, sub un vehicul
ridicat cu un cric; folosiţi un picior de
susţinere.
Lista operaţiilor
)
Dacă vehiculul dumneavoastră este astfel
echipat (dotare disponibilă ca accesoriu),
montaţi adaptorul antifurt 5
pe cheia
pentru demontat roata 1
pentru a debloca
prezonul antifurt.
)
Deşurubaţi celelalte prezoane doar cu
cheia pentru demontat roata 1
.
Page 186 of 368
184
Informaţii practice
)

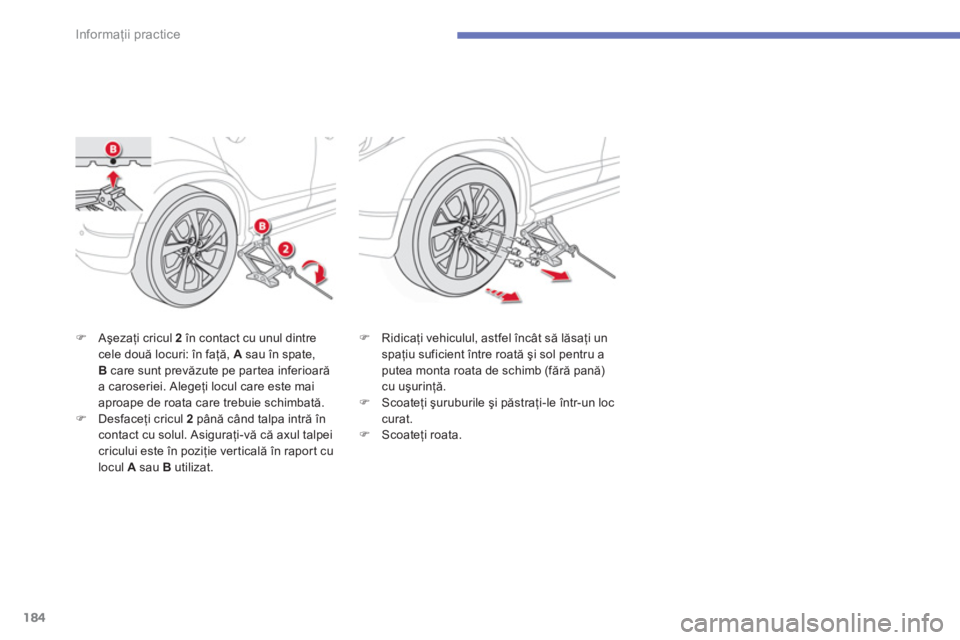

Aşezaţi cricul 2
în contact cu unul dintre
cele două locuri: în faţă, A
sau în spate,
B
care sunt prevăzute pe partea inferioară
a caroseriei. Alegeţi locul care este mai
aproape de roata care trebuie schimbată.
)
Desfaceţi cricul 2
până când talpa intră în
contact cu solul. Asiguraţi-vă că axul talpei
cricului este în poziţie verticală în raport cu
locul A
sau B
utilizat.
)
Ridicaţi vehiculul, astfel încât să lăsaţi un
spaţiu suficient între roată şi sol pentru a
putea monta roata de schimb (fără pană)
cu uşurinţă.
)
Scoateţi şuruburile şi păstraţi-le într-un loc
curat.
)
Scoateţi roata.
Page 187 of 368
185
7
Informaţii practice

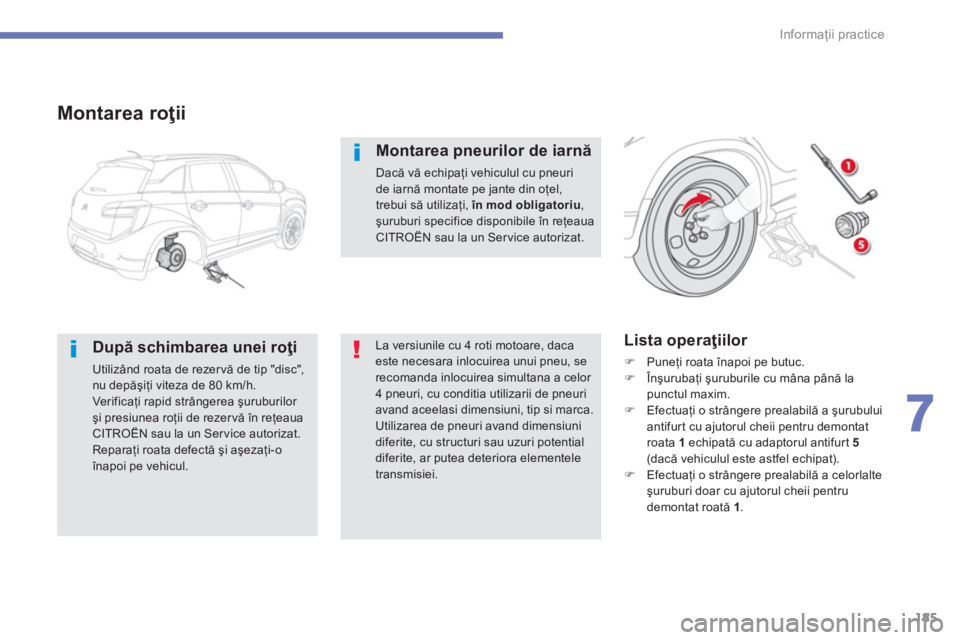

Montarea roţii
După schimbarea unei roţi
Utilizând roata de rezer vă de tip "disc",
nu depăşiţi viteza de 80 km/h.
Ver if ic aţi rapid strângerea şuruburilor
şi presiunea roţii de rezervă în reţeaua
CITROËN sau la un Ser vice autorizat.
Reparaţi roata defectă şi aşezaţi-o
înapoi pe vehicul.
Lista operaţiilor
)
Puneţi roata înapoi pe butuc.
)
Înşurubaţi şuruburile cu mâna până la
punctul maxim.
)
Efectuaţi o strângere prealabilă a şurubului
antifurt cu ajutorul cheii pentru demontat
roata 1
echipată cu adaptorul antifurt 5
(dacă vehiculul este astfel echipat).
)
Efectuaţi o strângere prealabilă a celorlalte
ÅŸuruburi doar cu ajutorul cheii pentru
demontat roată 1
.
Montarea pneurilor de iarnă
Dacă vă echipaţi vehiculul cu pneuri
de iarnă montate pe jante din oţel,
trebui să utilizaţi, în mod obligatoriu
,
şuruburi specifice disponibile în reţeaua
CITROËN sau la un Ser vice autorizat.
La versiunile cu 4 roti motoare, daca
este necesara inlocuirea unui pneu, se
recomanda inlocuirea simultana a celor
4 pneuri, cu conditia utilizarii de pneuri
avand aceelasi dimensiuni, tip si marca.
Utilizarea de pneuri avand dimensiuni
diferite, cu structuri sau uzuri potential
diferite, ar putea deteriora elementele
transmisiei.
Page 188 of 368
186
Informaţii practice
)
Coborâţi vehiculul complet.
)
Repliaţi cricul 2
şi scoateţi-l.
)
Strângeţi şurubul antifurt cu ajutorul cheii
pentru demontat roata 1
echipată cu
încuietoarea antifurt codată 5
(dacă vehiculul este astfel echipat).
)
Strângeţi celelalte şuruburi doar cu ajutorul
cheii pentru demontat roata 1
.
)
Depozitaţi utilajul (vezi paragraful "Acces la
utilaje").
Page 189 of 368
187
7
Informaţii practice
Pentru mai multe informatii privind
lanturile pentru zapada, consultati reteaua
CITROËN sau un Ser vice autorizat.
Lanţuri pentru zăpadă
În condiţii de iarnă, lanţurile pentru zăpadă ameliorează tracţiunea cât şi comportamentul
vehiculului la frânare.
Sfaturi de instalare
)
Dacă doriţi să montaţi lanţurile pe
parcursul unui drum, opriţi vehiculul pe o
suprafaţă plană, înafara carosabilului.
)
Tr a g eţi frâna de staţionare şi asiguraţi
roţile cu o cală pentru a evita o alunecare a
vehicului.
)
Montaţi lanţurile respectând instrucţiunile
furnizate de către producătorul acestora.
)
Porniţi lent şi rulaţi o perioadă de timp fără
a depăşi viteza de 50 km/h.
)
Opriţi vehiculul şi verificaţi dacă lanţurile
sunt corect poziţionate.
Lanţurile pentru zăpadă pot fi montate
doar pe roţile faţă. Acestea nu pot
fi montate pe roata de rezervă de
tip "disc".
Ţineţi cont de reglementările sprecifice
fiecărei ţări în ceea ce priveşte
utilizarea lanţurilor pentru zăpadă şi
viteza maximă autorizată.
Evitaţi rularea pe drumuri dezăpezite,
pentru a nu deteriora anvelopele
vehiculului cât şi carosabilul. Este
recomandată montarea lanţurilor
înainte de plecare pe un loc drept şi
uscat. Dacă vehiculul dumneavoastră
este echipat cu jante din aluminiu,
verificaţi ca nici o parte a lanţului sau a
fixărilor acestuia să nu intre în contact
cu janta.
Utilizati numai lanturi concepute pentru a fi
montate pe tipurile de roti care echipeaza
vehiculul dvs.:
Dimensiuni de pneuri
originale Dimensiunea
maxima a zalei
de lant
215/70 R16
12 mm
225/55 R18
Page 190 of 368
188
Informaţii practice
Inlocuirea unei lămpi
La becurile cu incandescenţă de
tipul H1, H7... respectaţi poziţionarea lor
corectă pentru a garanta cea mai bună
calitate a iluminării. Proiectoarele sunt dotate cu geamuri din
policarbonat, acoperite cu lac de protecţie:
)
nu trebuie curăţate cu materiale
textile uscate sau abrazive,
nici cu produse pe bază de
detergenţi sau solvenţi,
)
utilizaţi un burete şi soluţie de apă
cu săpun,
)
utilizând sistemul de spălare de
înaltă presiune pentru a curăţa petele
persistente, nu îndreptaţi mult timp
pistolul spre proiectoare, farurilor sau
contururilor acestora pentru a evita
deteriorarea lacului de protecţie şi a
garniturii de etanÅŸare.
)
Nu atingeţi direct lampa cu
degetele, utilizaţi un material textil
care nu lasă scame.
Înlocuirea unei lămpi trebuie efectuată
cu farul stins de câteva minute (risc de
arsură gravă).
Este absolut necesară utilizarea
exclusiv
ă a lămpilor anti-ultraviolet
(UV), pentru a nu deteriora proiectorul.
Înlocuiţi întotdeauna o lampă defectă
cu alta nouă având acelaşi reper şi
aceleaÅŸi caracteristici.
Risc de electrocutare
Înlocuirea unei lămpi cu xenon (D1S-35W)
trebuie efectuată doar în reţeaua CITROËN
sau într-un Service autorizat.
Lumini faţă
1.
Semnalizatoare de direcţie
( W Y21W-21W ).
2.
Fază lungă
(H1-55W).
3.
Fază scurtă (H11-55W)
sau
Lămpi cu xenon (D1S-35W
).
4.
Lumini de poziţie
(W5W-5W).
5.
Lumini de zi
(P13W-13W ).
6.
Lumini de zi / de poziţie (LED).
7.
Proiectoare de ceaţă faţă
(H11-55W).
