169
6
Siguranţă

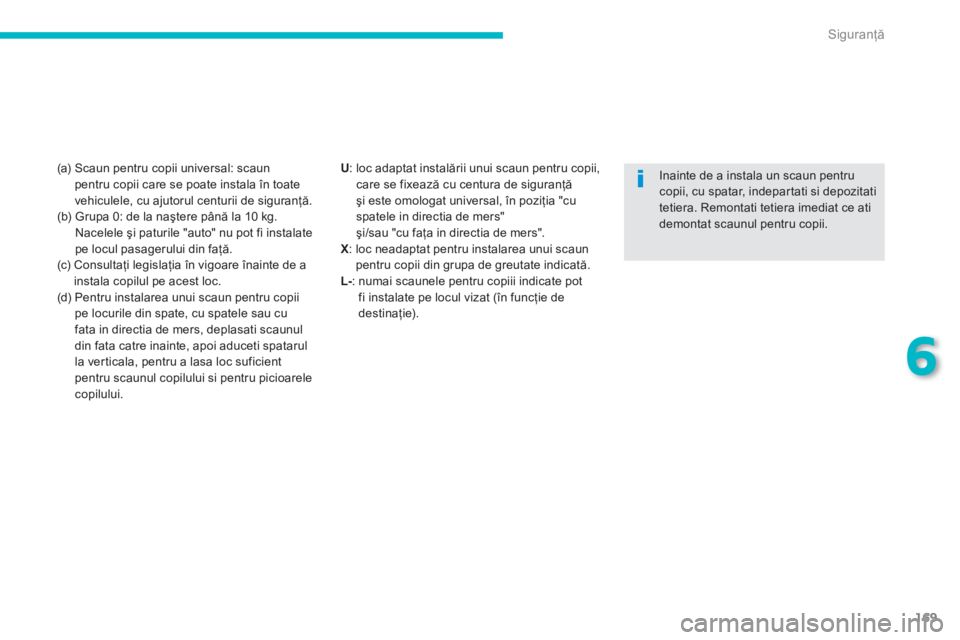

(a) Scaun pentru copii universal: scaun
pentru copii care se poate instala în toate
vehiculele, cu ajutorul centurii de siguranţă.
(b) Grupa 0: de la naştere până la 10 kg.
Nacelele şi paturile "auto" nu pot fi instalate
pe locul pasagerului din faţă.
(c) Consultaţi legislaţia în vigoare înainte de a
instala copilul pe acest loc.
(d) Pentru instalarea unui scaun pentru copii
pe locurile din spate, cu spatele sau cu
fata in directia de mers, deplasati scaunul
din fata catre inainte, apoi aduceti spatarul
la verticala, pentru a lasa loc suficient
pentru scaunul copilului si pentru picioarele
copilului.
Inainte de a instala un scaun pentru
copii, cu spatar, indepartati si depozitati
tetiera. Remontati tetiera imediat ce ati
demontat scaunul pentru copii.
U
: loc adaptat instalării unui scaun pentru copii,
care se fixează cu centura de siguranţă
şi este omologat universal, în poziţia "cu
spatele in directia de mers"
şi/sau "cu faţa in directia de mers".

X
: loc neadaptat pentru instalarea unui scaun
pentru copii din grupa de greutate indicată.

L-
: numai scaunele pentru copiii indicate pot
fi instalate pe locul vizat (în funcţie de
destinaţie).

170
Siguranţă

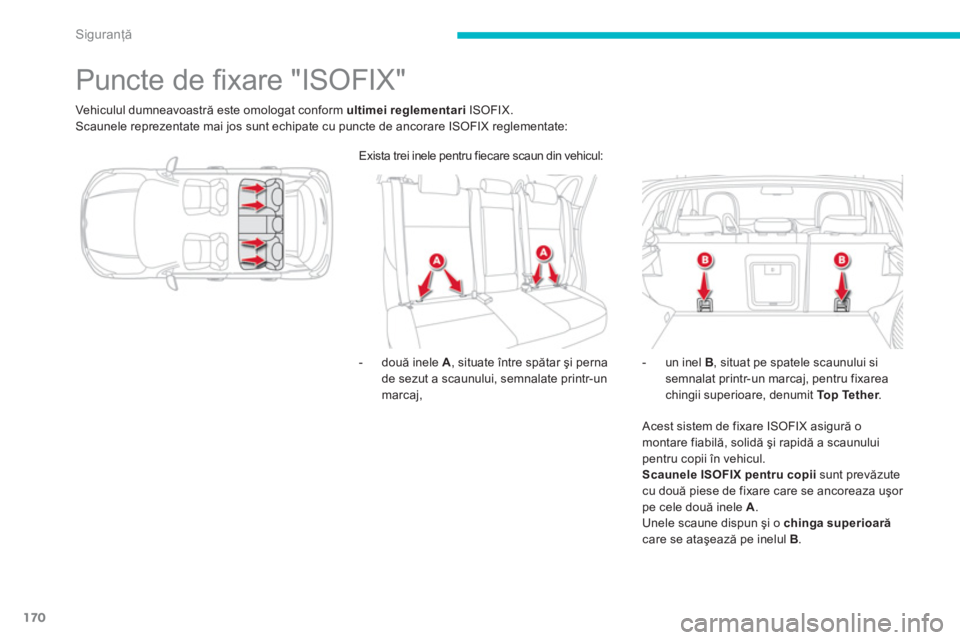

Puncte de fi xare "ISOFIX"

Vehiculul dumneavoastră este omologat conform ultimei reglementari
ISOFIX.
Scaunele reprezentate mai jos sunt echipate cu puncte de ancorare ISOFIX reglementate:


- două inele A
, situate între spătar şi perna
de sezut a scaunului, semnalate printr-un
marcaj,
- un inel B
, situat pe spatele scaunului si
semnalat printr-un marcaj, pentru fixarea
chingii superioare, denumit To p Te t h e r
.
Acest sistem de fixare ISOFIX asigură o
montare fiabilă, solidă şi rapidă a scaunului
pentru copii în vehicul.

Scaunele ISOFIX pentru copii
sunt prevăzute
cu două piese de fixare care se ancoreaza uşor
pe cele două inele A
.
Unele scaune dispun şi o chinga superioară

care se ataşează pe inelul B
. Exista trei inele pentru fiecare scaun din vehicul:

171
6
Siguranţă

O aşezare incorectă a scaunului pentru
copii în vehicul compromite protecţia
copilului în caz de accident.
Pentru a cunoaste posibilitatile de a
instala scaune ISOFIX in vehiculul
dumneavoastră, consultaţi tabelul
recapitulativ. Pentru a fixa scaunul pentru copii cu inelul TOP
TETHER
:


- indepartati si depozitati tetiera scaunului
din fata, inainte de a instala un scaun
pentru copii pe acest loc (remontati-o
imediat ce scaunul pentru copii a fost
indepartat),

- treceti chinga scaunului pentru copii in
spatele spatarului scaunului de pe vehicul,
intre orificiile tijelor tetierei,

- fixati piesa de pe chinga superioara pe
inelul B
,

- intindeti chinga superioara. La instalarea unui scaun ISOFIX pentru copii
pe locul stanga spate de pe bancheta, inainte
de a fixa scaunul pentru copii, departati
centura de siguranta a locului central spate
catre mijlocul vehiculului, pentru a nu deranja
functionarea centurii.
Respectati cu strictete indicatiile de montare
din instructiunile de instalare oferite de
producator impreuna cu scaunul pentru copii.

172
Siguranţă

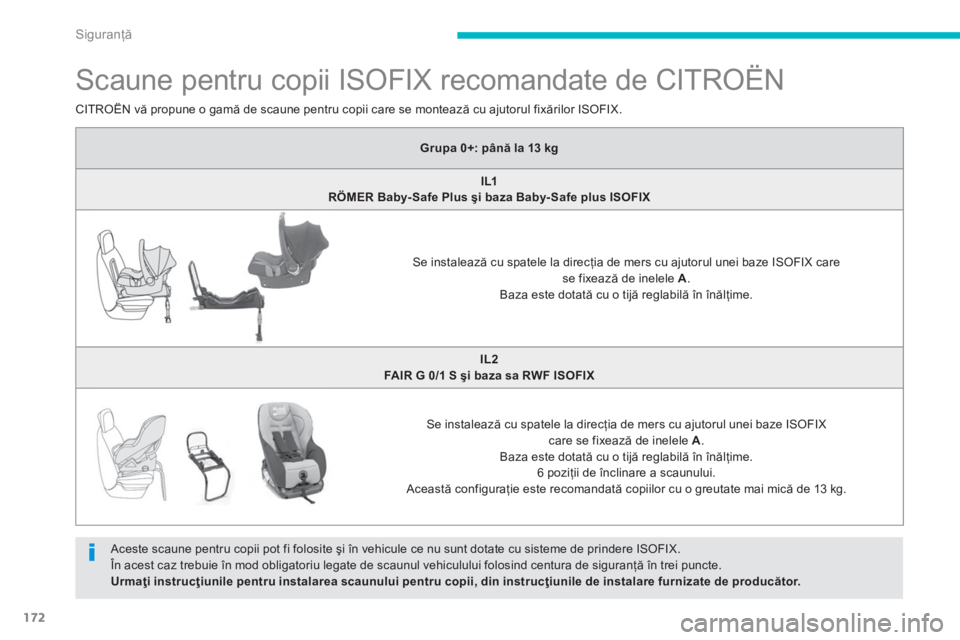

Scaune pentru copii ISOFIX recomandate de CITROËN

Aceste scaune pentru copii pot fi folosite şi în vehicule ce nu sunt dotate cu sisteme de prindere ISOFIX.
În acest caz trebuie în mod obligatoriu legate de scaunul vehiculului folosind centura de siguranţă în trei puncte.

Urmaţi instrucţiunile pentru instalarea scaunului pentru copii, din instrucţiunile de instalare furnizate de producător.

CITROËN vă propune o gamă de scaune pentru copii care se montează cu ajutorul fixărilor ISOFIX.


Grupa 0+: până la 13 kg




IL1

RÖMER Baby- Safe Plus şi baza Baby- Safe plus ISOFIX


Se instalează cu spatele la direcţia de mers cu ajutorul unei baze ISOFIX care
se fixează de inelele A
.
Baza este dotată cu o tijă reglabilă în înălţime.


IL2

FAIR G 0/1 S şi baza sa RWF ISOFIX




Se instalează cu spatele la direcţia de mers cu ajutorul unei baze ISOFIX
care se fixează de inelele A
.
Baza este dotată cu o tijă reglabilă în înălţ
ime.
6 poziţii de înclinare a scaunului.
Această configuraţie este recomandată copiilor cu o greutate mai mică de 13 kg.

173
6
Siguranţă

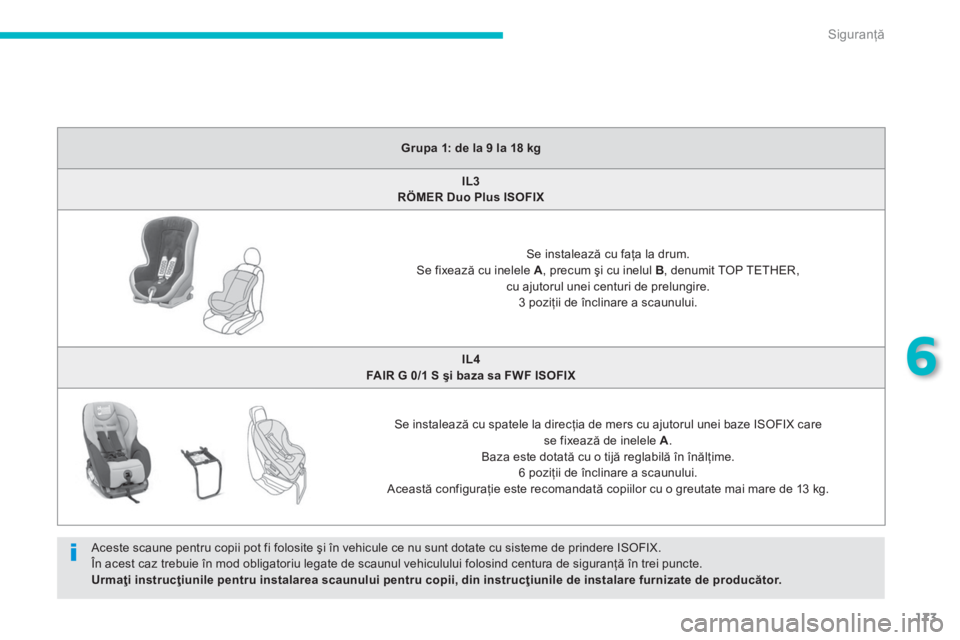

Grupa 1: de la 9
la 18
kg




IL3

RÖMER Duo Plus ISOFIX





Se instalează cu faţa la drum.
Se fixează cu inelele A
, precum şi cu inelul B
, denumit TOP TETHER,
cu ajutorul unei centuri de prelungire.
3 poziţii de înclinare a scaunului.


IL4

FAIR G 0/1 S şi baza sa FWF ISOFIX





Se instalează cu spatele la direcţia de mers cu ajutorul unei baze ISOFIX care
se fixează de inelele A
.
Baza este dotată cu o tijă reglabilă în înălţime.
6 poziţii de înclinare a scaunului.
Această configuraţie este recomandată copiilor cu o greutate mai mare de 13 kg.
Aceste scaune pentru copii pot fi folosite şi în vehicule ce nu sunt dotate cu sisteme de prindere ISOFIX.
În acest caz trebuie în mod obligatoriu legate de scaunul vehiculului folosind centura de siguranţă în trei puncte.

Urmaţi instrucţiunile pentru instalarea scaunului pentru copii, din instrucţiunile de instalare furnizate de producă
tor.

174
Siguranţă

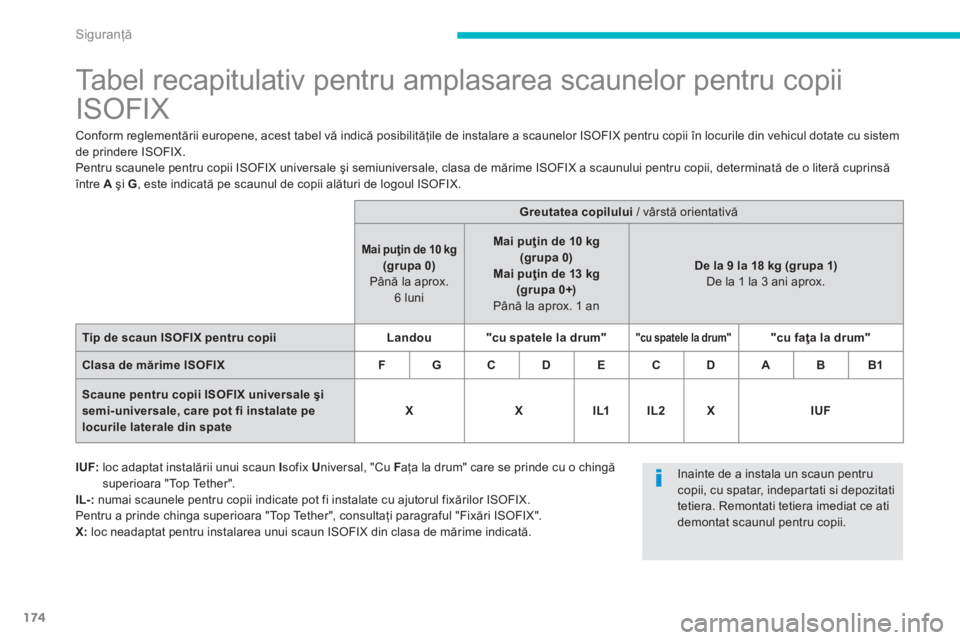

Tabel recapitulativ pentru amplasarea scaunelor pentru copii
ISOFIX
Conform reglementării europene, acest tabel vă indică posibilităţile de instalare a scaunelor ISOFIX pentru copii în locurile din vehicul dotate cu sistem
de prindere ISOFIX.
Pentru scaunele pentru copii ISOFIX universale şi semiuniversale, clasa de mărime ISOFIX a scaunului pentru copii, determinată de o literă cuprinsă
între A
şi G
, este indicată pe scaunul de copii alături de logoul ISOFIX.




Greutatea copilului
/ vârstă orientativă




Mai puţin de 10 kg (grupa 0)

Până
la aprox.
6 luni


Mai puţin de 10 kg
(grupa 0)
Mai puţin de 13 kg
(grupa 0+)

Până la apr ox. 1 an


De la 9 la 18 kg (grupa 1)

D e la 1 la 3 ani aprox .



Tip de scaun ISOFIX pentru copii



Landou



"cu spatele la drum"





"cu spatele la drum"




"cu faţa la drum"




Clasa de mărime ISOFIX



F



G



C



D



E



C



D



A



B



B1




Scaune pentru copii ISOFIX universale şi
semi-universale, care pot fi instalate pe
locurile laterale din spate



X



X



IL1



IL2



X



IUF



IUF:
loc adaptat instalării unui scaun I
sofix U
niversal, "Cu F
aţa la drum" care se prinde cu o chingă
superioara "Top Tether".

IL-:
numai scaunele pentru copii indicate pot fi instalate cu ajutorul fixărilor ISOFIX.
Pentru a prinde chinga superioara "Top Tether", consultaţi paragraful "Fixări ISOFIX".

X:
loc neadaptat pentru instalarea unui scaun ISOFIX din clasa de mărime indicată.
Inainte de a instala un scaun pentru
copii, cu spatar, indepartati si depozitati
tetiera. Remontati tetiera imediat ce ati
demontat scaunul pentru copii.

175
6
Siguranţă

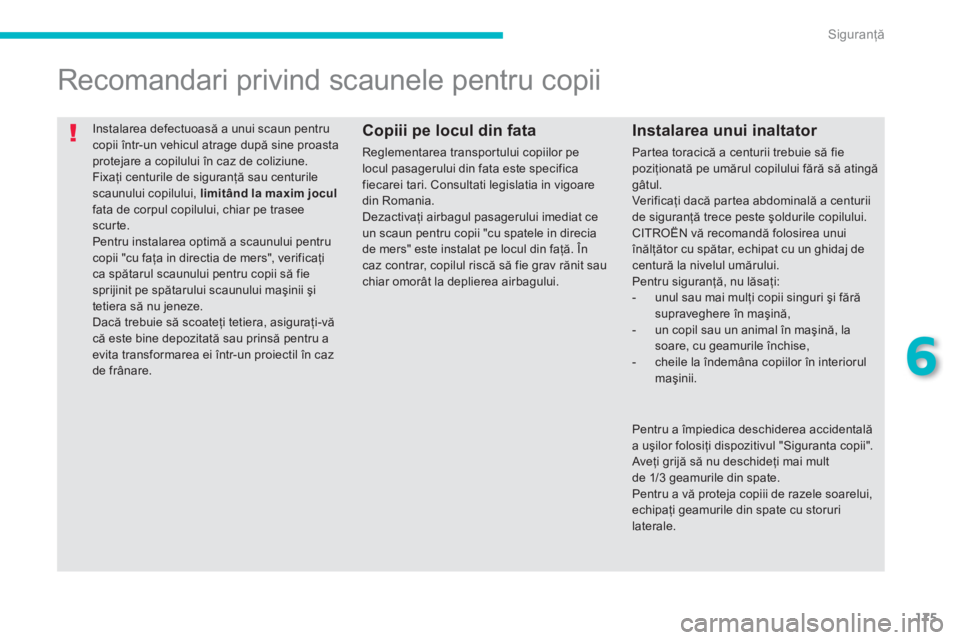

Instalarea defectuoasă a unui scaun pentru
copii într-un vehicul atrage după sine proasta
protejare a copilului în caz de coliziune.
Fixaţi centurile de siguranţă sau centurile
scaunului copilului, limitând la maxim jocul

fata de corpul copilului, chiar pe trasee
scurte.
Pentru instalarea optimă a scaunului pentru
copii "cu faţa in directia de mers", verificaţi
ca spătarul scaunului pentru copii să fie
sprijinit pe spătarului scaunului maşinii şi
tetiera să nu jeneze.
Dacă trebuie să scoateţi tetiera, asiguraţi-vă
că este bine depozitată sau prinsă pentru a
evita transformarea ei într-un proiectil în caz
de frânare.











Recomandari privind scaunele pentru copii


Instalarea unui inaltator

Partea toracică a centurii trebuie să fie
poziţionată pe umărul copilului fără să atingă
gâtul.
Ver if ic aţi dacă partea abdominală a centurii
de siguranţă trece peste şoldurile copilului.
CITROËN vă recomandă folosirea unui
înălţător cu spătar, echipat cu un ghidaj de
centură la nivelul umărului.
Pentru siguranţă, nu lăsaţi:


- unul sau mai mulţi copii singuri şi fără
supraveghere în maşină,

- un copil sau un animal în maşină, la
soare, cu geamurile închise,

- cheile la îndemâna copiilor în interiorul
maşinii.


Copiii pe locul din fata

Reglementarea transportului copiilor pe
locul pasagerului din fata este specifica
fiecarei tari. Consultati legislatia in vigoare
din Romania.
Dezactivaţi airbagul pasagerului imediat ce
un scaun pentru copii "cu spatele in direcia
de mers" este instalat pe locul din faţă. În
caz contrar, copilul riscă să fie grav rănit sau
chiar omorât la deplierea airbagului.
Pentru a împiedica deschiderea accidentală
a uşilor folosiţi dispozitivul "Siguranta copii".
Aveţi grijă să nu deschideţi mai mult
de 1/3 geamurile din spate.
Pentru a vă proteja copiii de razele soarelui,
echipaţi geamurile din spate cu storuri
laterale.

176
Siguranţă








Siguranţă copii

Dispozitiv mecanic care anulează deschiderea uşilor din spate din interiorul maşinii.
Comanda este situată pe cantul portierei spate.


Blocare



)
Mutaţi comanda A
către poziţia 1
.



Deblocare



)
Mutaţi comanda A
către poziţia 2
.

177
7
Informaţii practice

Acest kit este situat în portbagaj sub podea. Este un sistem complet ce conţine un
compresor şi un flacon cu produs de colmatare,
care vă permite o reparare temporară
a
pneului, pentru a ajunge la cel mai apropiat
atelier auto.
Este conceput pentru a reparara majoritatea
fisurilor ce pot afecta pneul, situate pe banda
de rulare sau pe talonul pneului.



















Kit de depanare provizorie a pneurilor


Acces la kit



1.
Compresor de 12 V, cu manometru
integrat, pentru măsurarea presiunii din
pneu.

Pentru acces:


)
Deschideţi portbagajul.

)
Ridicaţi podeua portbagajului şi scoteţi-o.

)
Scoateţi kitul.




Componenţa kitului

Autocolantul de limitare a vitezei trebuie
lipit pe volanul vehiculului pentru a vă
aduce aminte că roata este în utilizare
temporară.
Nu depăşiţi viteza de 80 km/h în timpul
rulării cu un pneul reparat folosing
acest tip de kit.
2.
Flacon cu produs de colmatare, pentru
repararea temporară a pneului.

3.
Tub de reîncărcare.

4.
Sculă de demontare/remontare a tubului.

5.
Conducta de injectare.

6.

Conducta de aspirare, pentru retragerea produsului
de colmatare, în cazul în care este necesar.

7.
Autocolant de limitare a vitezei.

Circuitul electric al vehiculului permite
bransarea compresorului pe durata
necesara repararii pneului deteriorat,
sau pentru umflarea unui element
pneumatic de volum redus.

178
Informaţii practice

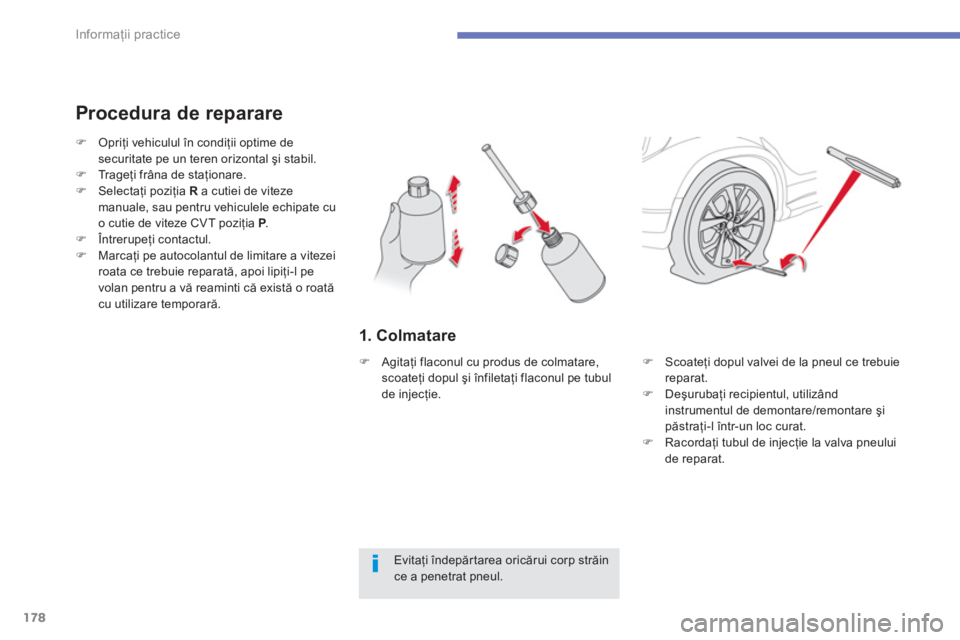

1. Colmatare


Procedura de reparare


Evitaţi îndepărtarea oricărui corp străin
ce a penetrat pneul.


)
Opriţi vehiculul în condiţii optime de
securitate pe un teren orizontal şi stabil.

)
Tr a g eţi frâna de staţionare.

)
Selectaţi poziţia R
a cutiei de viteze
manuale, sau pentru vehiculele echipate cu
o cutie de viteze CVT poziţia P
.

)
Întrerupeţi contactul.

)
Marcaţi pe autocolantul de limitare a vitezei
roata ce trebuie reparată, apoi lipiţi-l pe
volan pentru a vă reaminti că există o roată
cu utilizare temporară.


)
Scoateţi dopul valvei de la pneul ce trebuie
reparat.

)
Deşurubaţi recipientul, utilizând
instrumentul de demontare/remontare şi
păstraţi-l într-un loc curat.

)
Racordaţi tubul de injecţie la valva pneului
de reparat.

)
Agitaţi flaconul cu produs de colmatare,
scoateţi dopul şi înfiletaţi flaconul pe tubul
de injecţie.
