Page 201 of 368
199
7
Informaţii practice
Siguranţe de schimb
Siguranţele de schimb se află sub capacul
cutiei de siguranţe din compartimentul motor. Capacul nu conţine siguranţe de
schimb cu un amperaj de 7,5 A, 25 A
sau 30 A. Dacă una dintre siguranţele
având acest amperaj se defectează,
înlocuiţi-o cu următoarea siguranţă:
O siguranţă de 7,5 A
trebuie înlocuită
cu o siguranţă de schimb de 10 A
,
o siguranţă de 25 A
cu o siguranţă
de 20 A
şi o siguranţă de 30 A
cu o
siguranţă pentru sistemul audio
(Nr. 31)
.
Nr. siguranţă
Intensitate
33
10 A
34
15 A
35
20 A
Page 202 of 368
200
Informaţii practice
Baterie 12 V
Bateria este situată sub capota motorului.
Acces la baterie:
)
deschideţi capota folosind maneta din
interior, apoi pe cea din exterior,
)
fixaţi capota cu ajutorul tijei de susţinere,
Acces la baterie
Instrucţiuni de încărcare a bateriei descărcate sau pornirea motorului cu ajutorul altei baterii şi a cablurilor de ajutor.
)
scoateţi piesele de fixare A
,
)
scoateţi capacul de protecţie B
,
)
îndepărtaţi piesele de fixare C
,
)
scoateţi conducta de aer D
.
Page 203 of 368
201
7
Informaţii practice
Ver if ic aţi nivelul de lichid electrolit şi completaţi
dacă este necesar (vedeţi " Verificarea
nivelurilor").
Pentru pornire cu ajutorul
altei baterii
)
Conectaţi cablul roşu la borna (+) a bateriei
în pană A
, apoi la borna (+) a bateriei de
rezervă B
.
)
Conectaţi o extremitate a cablului verde sau
negru la borna (-) a bateriei de rezer vă B
.
)
Conectaţi cealaltă extremitate a cablului
verde sau negru la punctul de masă C
al
vehiculului dumneavoastră (suport motor).
)
Acţionaţi demarorul şi lăsaţi motorul să
funcţioneze.
)
Aşteptaţi revenirea la turaţia de ralanti şi
deconectaţi cablurile.
)
Scoateţi capacul de protecţie a bornei (+).
Page 204 of 368
202
Informaţii practice
Bateriile conţin substanţe nocive,
cum ar fi acidul sulfuric şi plumbul.
Ele trebuie eliminate conform
prescripţiilor legale şi nu trebuie în nici
un caz aruncate împreună cu resturile
menajere.
Reciclaţi bateriile folosite la un centru
de colectare.
Nu inversaţi polii şi utilizaţi numai un redresor de 12 V.
Nu deconectaţi bateria cu motorul pornit.
Nu reîncărcaţi bateria fără a deconecta bornele.
Nu încercaţi să porniţi maşina prin împingere dacă aveţi cutie de viteze CVT.
Este indicat, ca în cazul unei staţionări
îndelungate să debranşaţi bateria.
Înainte de debranşare
Înainte de debranşarea bateriei, aşteptaţi
2 minute dupa întreruperea contactului.
Închideţi geamurile şi uşile înainte de
deconectarea bateriei.
După rebranşare
După reconectarea bateriei puneţi
contactul şi aşteptaţi un minut înainte de a
porni, pentru a permite iniţializarea tuturor
sistemelor electronice. Dacă după această
operaţiune observaţi anumite disfuncţii,
consultaţi reţeaua CITROËN sau un
Ser vice autorizat.
)
Debranşaţi bateria de pe vehicul, dacă este
necesar.
)
Respectaţi instrucţiunile de utilizare date
de producatorul redresorului.
)
Reconectaţi începând cu borna (-).
)
Ver if ic aţi starea de curăţenie a bornelor
şi a conexiunilor. Dacă ele sunt sulfatate
(depozit albicios sau verzui), demontaţi-le
şi curăţaţi-le.
Încărcarea bateriei cu un
redresor
Unele functii nu sunt disponibile cat timp bateria nu a atins un nivel de incarcare suficient.
Page 205 of 368
203
7
Informaţii practice
Demontarea unei lame de
ştergător faţă sau spate
)
Ridicaţi braţul ştergătorului.
)
Scoateţi lama, glisând-o spre exterior.
Schimbarea unei
lame de ştergător
Montarea unei lame de
ştergător faţă sau spate
)
Ver if ic aţi lungimea lamei, cea mai scurtă
este de pe partea pasagerului
)
Montaţi lama nouă şi fixaţi-o.
)
Rabataţi braţul cu grijă.
Intrerupere automata a alimentarii
accesoriilor
După oprirea motorului, daca contactul este
in pozitia "ACC" (sau vehiculul este în
modul "ACC"),
puteţi utiliza în continuare,
timp de aproximativ treizeci de minute, anumite
funcţii cum ar fi sistemul audio, ştergătoarele
de geamuri, luminile de intalnire, plafonierele...
Intrerupere
După trecerea celor treizeci de minute,
alimentarea accesoriilor va fi întreruptă
automat.
Repunere in functiune
Alimentarea accesoriilor va fi efectiva din nou
la următoarea punere a contactului.
Page 206 of 368
204
Informaţii practice
Remorcarea vehiculului
Remorcarea vehiculului
dumneavoastră
Versiunile cu 2 roţi motrice -
2WD: remorcare plană
)
Puneţi selectorul de viteze în poziţie neutră
(poziţia N
pentru cutia de viteze CVT).
)
Deblocaţi direcţia punând contactul pe
poziţia " ON
" (sau în mod " ON
" pentru
vehiculele echipate cu sistem "Acces şi
Pornire Mâini Libere").
)
Deblocaţi frâna de mână.
)
Aprindeţi semnalul de avarie la cele două
vehicule.
)
Porniţi uşor şi circulaţi încet pe o distanţă
scurtă.
Indicatii generale
Respectaţi legislaţia în vigoare din ţara
dumneavoastră.
Ver if ic aţi ca greutatea vehiculului
tractor sa fie mai mare decât cea a
vehiculului tractat.
Conducatorul trebuie sa ramana la
volanul vehiculului remorcat si trebuie
să posede un permis de conducere
valid.
Dacă se efectuează tractarea cu cele
patru roţi pe sol, utilizaţi întotdeauna o
bară de remorcare omologată; corzile şi
chingile sunt interzise.
În cazul tractării cu motorul oprit, nu
mai sunt asistate frânarea şi direcţia.
În următoarele cazuri, este imperativ
să apelaţi la un profesionist pentru
remorcare:
- vehicul în pană pe autostradă sau
pe o cale de rulare rapida,
- vehicule cu tracţiune pe 4 roţi,
- imposibilitatea trecerii cutiei de
viteze la punctul mort, deblocării
direcţiei, sau eliberării frânei de
staţionare,
- tractare cu numai două roţi pe sol,
- lipsa unei bare de remorcare
omologate...
Remorcarea plană nu este posibilă
decât
pentru versiunile cu 2 roţi motrice - 2WD.
)
Fixaţi bara de remorcare în inelul de
remorcare integrat în şasiu, situat sub bara
paraşoc faţă.
Page 207 of 368
205
7
Informaţii practice
Vehiculele echipate cu sistem 4 roţi motrice
trebuie să fie tractate întotdeauna pe o
platformă.
Nu remorcaţi, niciodată, vehiculul
cu cele patru roţi pe sol; riscaţi să
deterioraţi transmisia.
Vehiculul nu trebuie remorcat cu roţile
faţă sau spate pe sol, chiar dacă se
află în modul de tracţiune "2WD"
(2 roţi motrice).
Versiunile cu 4 roţi motrice - 4WD: remorcare pe o platformă
Page 208 of 368
206
Informaţii practice
Remorcarea unui alt vehicul
)
Scoateţi capacul din bara paraşoc spate,
trăgând de partea inferioară a acesteia cu
ajutorul manivelei cricului 1
.
)
Înşurubaţi inelul de remorcare 2
până la
capăt, cu ajutorul cheii de demontare a
roţilor 3
.
)
Instalaţi bara de remorcare.
)
Aprindeţi luminile de avarie la ambele
vehicule.
)
Porniţi uşor şi circulaţi încet pe o distanţă
scurtă.
Acces la scule
Inelul de remorcare şi sculele se află sub
podeaua portbagajului.
Pentru a avea acces la acestea:
)
deschideţi portbagajul,
)
ridicaţi podeaua şi scoateţi-le,
)
scoateţi inelul de remorcare şi sculele
necesare.
Lista sculelor
1.
Manivelă cu cric.
2.
Inel de remorcare.
3.
Cheie demontare roţi.
Page 209 of 368
207
7
Informaţii practice

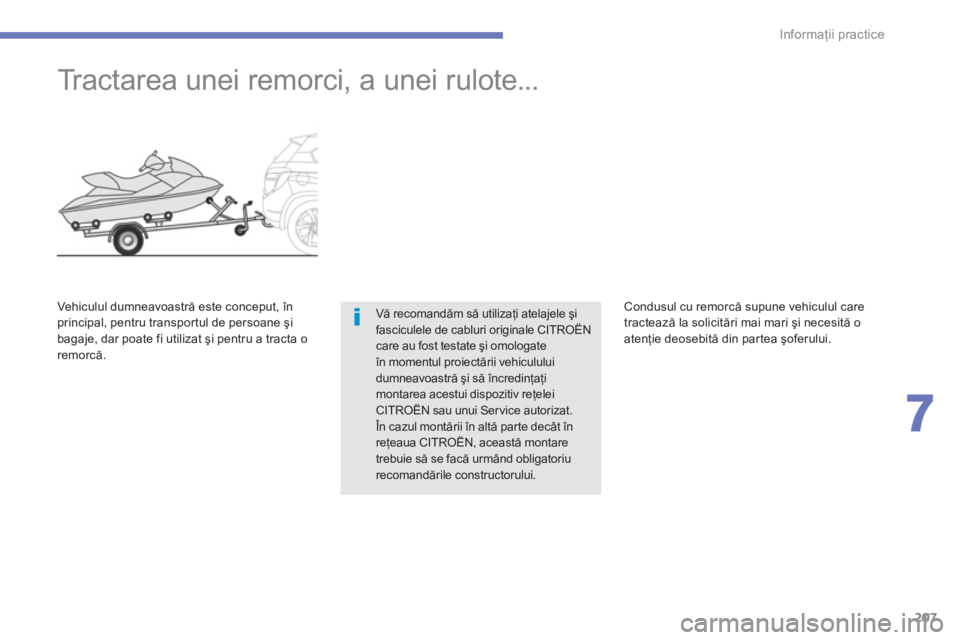

Tractarea unei remorci, a unei rulote...
Vă recomandăm să utilizaţi atelajele şi
fasciculele de cabluri originale CITROËN
care au fost testate şi omologate
în momentul proiectării vehiculului
dumneavoastră şi să încredinţaţi
montarea acestui dispozitiv reţelei
CITROËN sau unui Ser vice autorizat.
În cazul montării în altă parte decât în
reţeaua CITROËN, această montare
trebuie să se facă urmând obligatoriu
recomandările constructorului.
Vehiculul dumneavoastră este conceput, în
principal, pentru transportul de persoane şi
bagaje, dar poate fi utilizat şi pentru a tracta o
remorcă. Condusul cu remorcă supune vehiculul care
tractează la solicitări mai mari şi necesită o
atenţie deosebită din partea şoferului.
Page 210 of 368
208Informaţii practice
Sfaturi privind condusul
Repartizarea sarcinilor
)
Repartizaţi sarcina în remorcă, în aşa fel
încât obiectele mai grele să fie cât mai
aproape de ax, iar greutate pe cârlig să se
apropie de masa maximă autorizată, fără a
o depăşi însă.
Densitatea aerului scade odată cu altitudinea,
reducând astfel per formanţele motorului.
Trebuie redusă sarcina maximă remorcabilă cu
10% din MTR A la fiecare 1 000 m altitudine.
Consultaţi "Caracteristicile tehnice", pentru a
afla masele şi sarcinile remorcabile în funcţie
de vehiculul dumneavoastră.
Vânt lateral
)
Ţineţi cont de creşterea sensibilităţii la
vânt.
Răcirea
Tractarea unei remorci în pantă duce la
creşterea temperaturii lichidului de răcire.
Deoarece ventilatorul este acţionat electric,
capacitatea sa de răcire nu depinde de regimul
motorului.
)
Pentru a scădea regimul motorului,
reduceţi viteza.
Sarcina maximă remorcabilă în pantă
prelungită depinde de gradul de înclinare a
pantei şi de temperatura exterioară.
În orice caz, fiţi atenţi la temperatura lichidului
de răcire.
)
În cazul aprinderii acestui mesaj, opriţi
vehiculul dumneavoastră în cele mai
bune condiţii de siguranţă
.
Frâne
Tractarea unei remorci măreşte distanţa de
frânare.
Pneuri
)
Ver if ic aţi presiunea pneurilor vehiculului
care tractează şi a remorcii, respectând
presiunile recomandate.
Iluminarea
)
Ver if ic aţi semnalizarea electrică a remorcii.
Dacă mesajul clipeşte lent, aşteptaţi ca motorul
să se răcească pentru a completa nivelul, dacă
este necesar.
Dacă mesajul clipeşte rapid, consutaţi imediat
reţeaua CITROËN sau un Ser vice autorizat.
