CITROEN C4 AIRCROSS 2014 Ghiduri De Utilizare (in Romanian)
Manufacturer: CITROEN, Model Year: 2014, Model line: C4 AIRCROSS, Model: CITROEN C4 AIRCROSS 2014Pages: 368, PDF Size: 20.54 MB
Page 191 of 368
189
7
Informaţii practice
Este necesară efectuarea următoarelor
operaţiuni pentru a avea acces la capacele de
protecţie ale lămpilor:
)
Îndepărtaţi pinii de fixare A
.
)
Scoateţi capacul de protecţie B
.
Acces la becuri
Înlocuirea becurilor la
semnalizatoarele de direcţie (1)
)
Rotiţi soclul cu un sfert de tură spre stânga
şi scoateţi-l.
)
Scoateţi becul şi înlocuiţi-l. O aprindere intermitentă mai rapidă a
martorului de semnalizare de direcţie
(dreapta sau stânga) indică defectarea
unui bec de pe partea respectivă. Pentru remontare, efectuaţi aceleaşi
operaţii în sens invers.
Becurile de culoarea chihlimbarului,
cum sunt cele de la semnalizatoarele
de direcţie, trebuie înlocuite cu becuri
având caracteristicile şi culoarea
identică.
Page 192 of 368
190
Informaţii practice
Înlocuirea becurilor de
poziţie (4)
)
Scoateţi capacul de protecţie din plastic.
)
Rotiţi soclul becului spre stânga şi scoteţi-l.
)
Retrageţi soclul cu bec, apăsând pe
proeminenta situată în partea inferioară.
)
Înlocuiţi becul.
Pentru remontare, efectuaţi aceleaşi operaţii în
ordine inversă.
Schimbare lumini de
drum (2)
)
Rotiţi soclul becului un sfert de tur către
stânga şi scoateţi-l.
)
Scoateţi becul şi înlocuiţi-l.
Pentru montaj efectuaţi aceleaşi operaţiuni în
sens invers.
Înlocuirea luminilor de zi / lumini
de poziţie (LED) (6)
Pentru a înlocui acest tip lămpi cu diode,
consultaţi un reţeaua CITROËN sau un Ser vice
autorizat.
Schimbarea becurilor luminilor
de întâlnire (3)
Pentru înlocuirea acestor lămpi consultaţi
reţeaua CITROËN sau un Ser vice autorizat.
Pentru înlocuirea acestor lămpi, consultaţi
reţeaua CITROËN sau un Ser vice autorizat.
Schimbarea proiectoarelor de
ceaţă (7) / luminilor de zi (5)
Page 193 of 368
191
7
Informaţii practice
)
Împingeţi semnalizatorul către spate pentru a-l scoate.
)
Debranşaţi conectorul semnalizatorului.
)
Schimbaţi semnalizatorul.
Pentru remontare efectuaţi aceleaşi operaţii în sens invers.
Pentru a vă procura aceste repetitoare de schimb, contactaţi reţeaua CITROËN sau un Ser vice
autorizat.
Înlocuirea semnalizatoarelor de direcţie laterale
Spoturi retrovizoare exterioare
Pentru înlocuirea ledurilor, trebuie să consultaţi reţeaua CITROËN sau un ser vice autorizat.

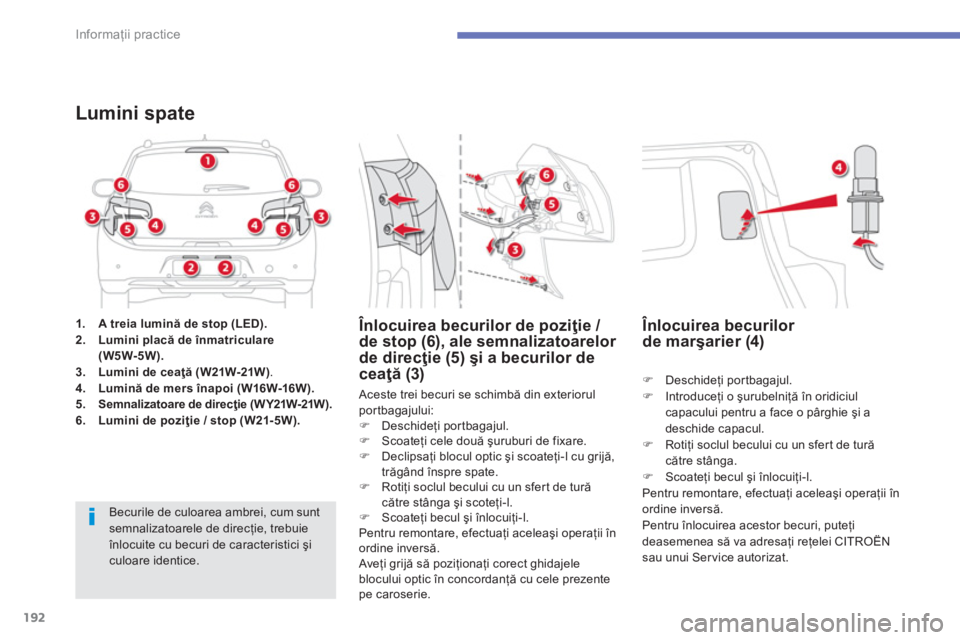

Page 194 of 368
192
Informaţii practice
1.
A treia lumină de stop (LED).
2.
Lumini placă de înmatriculare
(W5W-5W).
3.
Lumini de ceaţă (W21W-21W)
.
4.
Lumină de mers înapoi
( W16W-16W ).
5.
Semnalizatoare de direcţie ( W Y21W-21W ).
6.
Lumini de poziţie / stop (W21- 5W).
Lumini spate
Aceste trei becuri se schimbă din exteriorul
portbagajului:
)
Deschideţi portbagajul.
)
Scoateţi cele două şuruburi de fixare.
)
Declipsaţi blocul optic şi scoateţi-l cu grijă,
trăgând înspre spate.
)
Rotiţi soclul becului cu un sfert de tură
către stânga şi scoteţi-l.
)
Scoateţi becul şi înlocuiţi-l.
Pentru remontare, efectuaţi aceleaşi operaţii în
ordine inversă.
Aveţi grijă să poziţionaţi corect ghidajele
blocului optic în concordanţă cu cele prezente
pe caroserie.
Înlocuirea becurilor de poziţie /
de stop (6), ale semnalizatoarelor
de direcţie (5) şi a becurilor de
ceaţă (3)
)
Deschideţi portbagajul.
)
Introduceţi o şurubelniţă în oridiciul
capacului pentru a face o pârghie şi a
deschide capacul.
)
Rotiţi soclul becului cu un sfert de tură
către stânga.
)
Scoateţi becul şi înlocuiţi-l.
Pentru remontare, efectuaţi aceleaşi operaţii în
ordine inversă.
Pentru înlocuirea acestor becuri, puteţi
deasemenea să va adresaţi reţelei CITROËN
sau unui Ser vice autorizat.
Înlocuirea becurilor
de marşarier (4)
Becurile de culoarea ambrei, cum sunt
semnalizatoarele de direcţie, trebuie
înlocuite cu becuri de caracteristici şi
culoare identice.

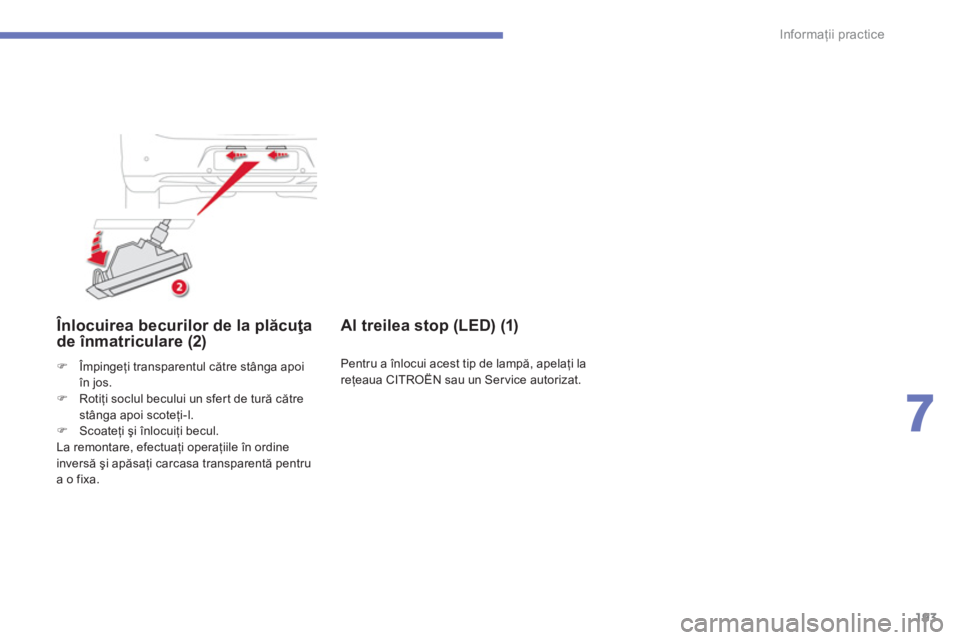

Page 195 of 368
193
7
Informaţii practice
Înlocuirea becurilor de la plăcuţa
de înmatriculare (2)
)
Împingeţi transparentul către stânga apoi
în jos.
)
Rotiţi soclul becului un sfert de tură către
stânga apoi scoteţi-l.
)
Scoateţi şi înlocuiţi becul.
La remontare, efectuaţi operaţiile în ordine
inversă şi apăsaţi carcasa transparentă pentru
a o fixa.
Al treilea stop (LED) (1)
Pentru a înlocui acest tip de lampă, apelaţi la
reţeaua CITROËN sau un Ser vice autorizat.
Page 196 of 368
194
Informaţii practice
Schimbarea unei siguranţe
Cleştele pentru scoaterea siguranţelor şi
siguranţele de schimb se află în cutia cu
siguranţe din compartimentul motor.
Pentru a ajunge la el:
)
Deschideţi capota (vezi " Verificări").
)
Declipsaţi capacul şi scoateţi-l.
)
Scoateţi cleştele.
)
Închideţi bine capacul pentru a asigura
etanşeitatea cutiei de siguranţe.
Acces la scule
Înainte de a înlocui o siguranţă, este nevoie
să se ştie cauza defectării ei şi remedierea
acesteia.
)
Ver if ic aţi contactul să fie pe poziţia " LOCK
"
şi ca modul vehiculului să fie " OFF
".
)
Identificaţi siguranţa defectă privind starea
filamentului său.
)
Folosiţi cleştele special pentru a scoate
siguranţa din locaşul său.
)
Înlocuiţi, întotdeauna, siguranţa defectă cu
o siguranţă având o intensitate echivalentă.
)
Ver if ic aţi corespondenţa dintre numărul
gravat pe cutie, intensitatea gravată în
partea de jos a siguranţei şi tabelele de
mai jos.
Înlocuirea unei siguranţe
Bună Defectă
CITROËN declină orice responsabilitate
pentru cheltuielile ocazionate de
repararea vehiculului dumneavoastră
sau pentru defecţiunile care rezultă
din instalarea accesoriilor auxiliare
nefurnizate, nerecomandate de
CITROËN şi neinstalate conform
indicaţiilor, mai ales când consumul
tuturor aparatelor suplimentare
racordate depăşeşte 10 miliamperi.
Circuitul electric al vehiculului dumneavoastră
este proiectat pentru a funcţiona cu
echipamente de serie sau opţionale.
Înainte de a instala alte echipamente
sau accesorii electrice pe vehiculul
dumneavoastră, consultaţi reţeaua
CITROËN sau un Ser vice autorizat.
Înlocuirea unei siguranţe nemenţionate
în tabel poate provoca disfuncţionalităţi
grave vehiculului dumneavoastră.
Consultaţi reţeua CITROËN sau un
Ser vice autorizat.

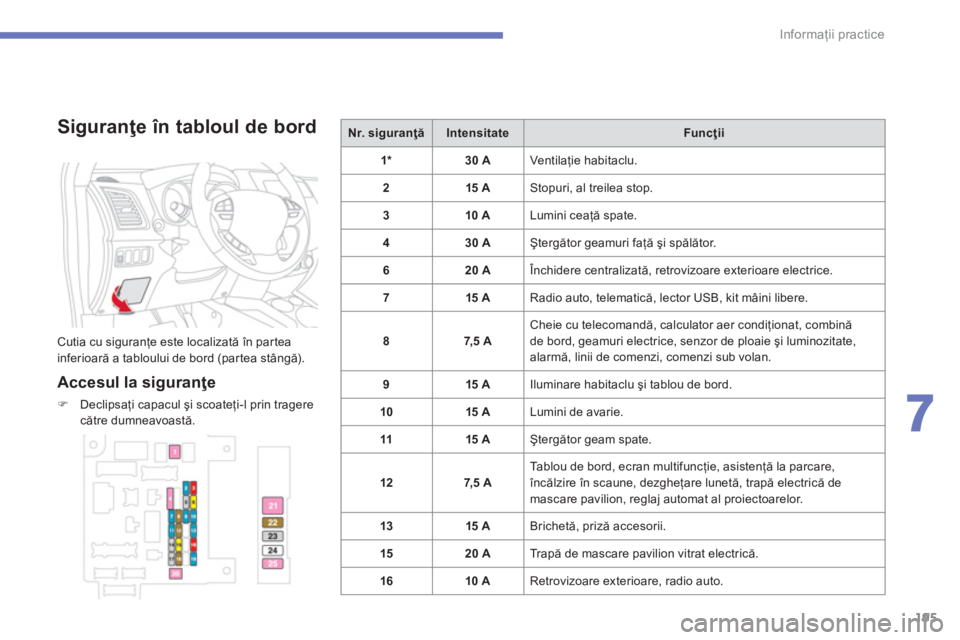

Page 197 of 368
195
7
Informaţii practice
Siguranţe în tabloul de bord
Cutia cu siguranţe este localizată în partea
inferioară a tabloului de bord (partea stângă).
Accesul la siguranţe
)
Declipsaţi capacul şi scoateţi-l prin tragere
către dumneavoastă.
Nr. siguranţă
Intensitate
Funcţii
1*
30 A
Ventilaţie habitaclu.
2
15 A
Stopuri, al treilea stop.
3
10 A
Lumini ceaţă spate.
4
30 A
Ştergător geamuri faţă şi spălător.
6
20 A
Închidere centralizată, retrovizoare exterioare electrice.
7
15 A
Radio auto, telematică, lector USB, kit mâini libere.
8
7,5 A
Cheie cu telecomandă, calculator aer condiţionat, combină
de bord, geamuri electrice, senzor de ploaie şi luminozitate,
alarmă, linii de comenzi, comenzi sub volan.
9
15 A
Iluminare habitaclu şi tablou de bord.
10
15 A
Lumini de avarie.
11
15 A
Ştergător geam spate.
12
7,5 A
Tablou de bord, ecran multifuncţie, asistenţă la parcare,
încălzire în scaune, dezgheţare lunetă, trapă electrică de
mascare pavilion, reglaj automat al proiectoarelor.
13
15 A
Brichetă, priză accesorii.
15
20 A
Tr a pă de mascare pavilion vitrat electrică.
16
10 A
Retrovizoare exterioare, radio auto.

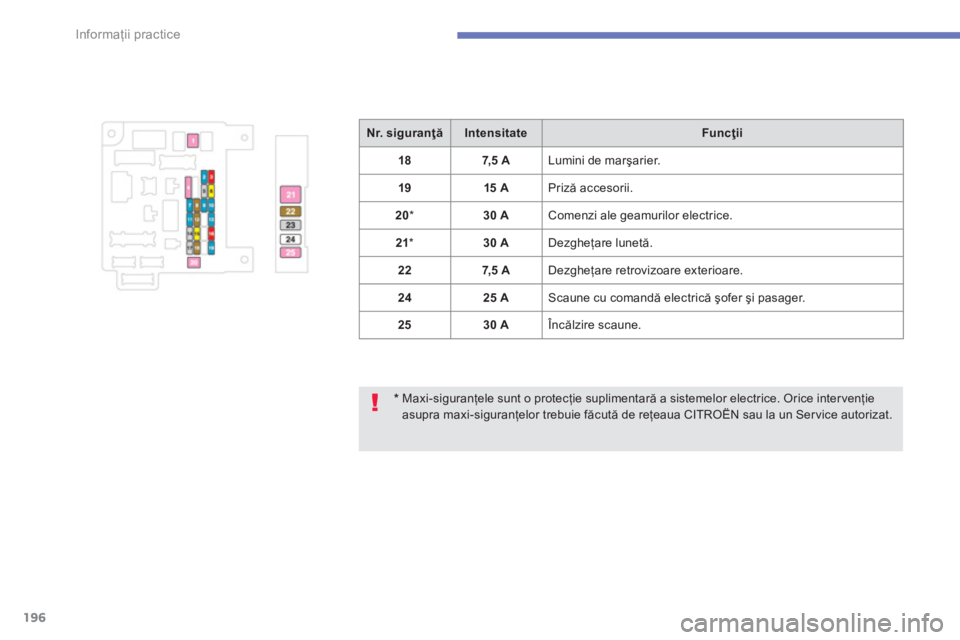

Page 198 of 368
196
Informaţii practice
*
Maxi-siguranţele sunt o protecţie suplimentară a sistemelor electrice. Orice inter venţie
asupra maxi-siguranţelor trebuie făcută de reţeaua CITROËN sau la un Ser vice autorizat.
Nr. siguranţă
Intensitate
Funcţii
18
7,5 A
Lumini de marşarier.
19
15 A
Priză accesorii.
20
*
30 A
Comenzi ale geamurilor electrice.
21
*
30 A
Dezgheţare lunetă.
22
7,5 A
Dezgheţare retrovizoare exterioare.
24
25 A
Scaune cu comandă electrică şofer şi pasager.
25
30 A
Încălzire scaune.

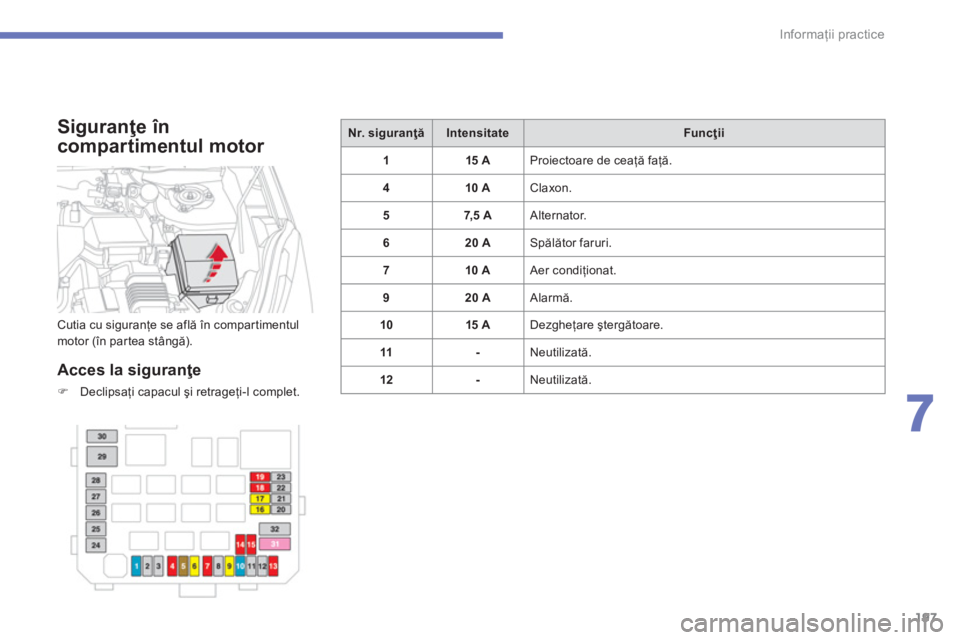

Page 199 of 368
197
7
Informaţii practice
Siguranţe în
compartimentul motor
Acces la siguranţe
)
Declipsaţi capacul şi retrageţi-l complet.
Nr. siguranţă
Intensitate
Funcţii
1
15 A
Proiectoare de ceaţă faţă.
4
10 A
Claxon.
5
7,5 A
Alternator.
6
20 A
Spălător faruri.
7
10 A
Aer condiţionat.
9
20 A
Alarmă.
10
15 A
Dezgheţare ştergătoare.
11
-
Neutilizată.
12
-
Neutilizată. Cutia cu siguranţe se află în compartimentul
motor (în partea stângă).

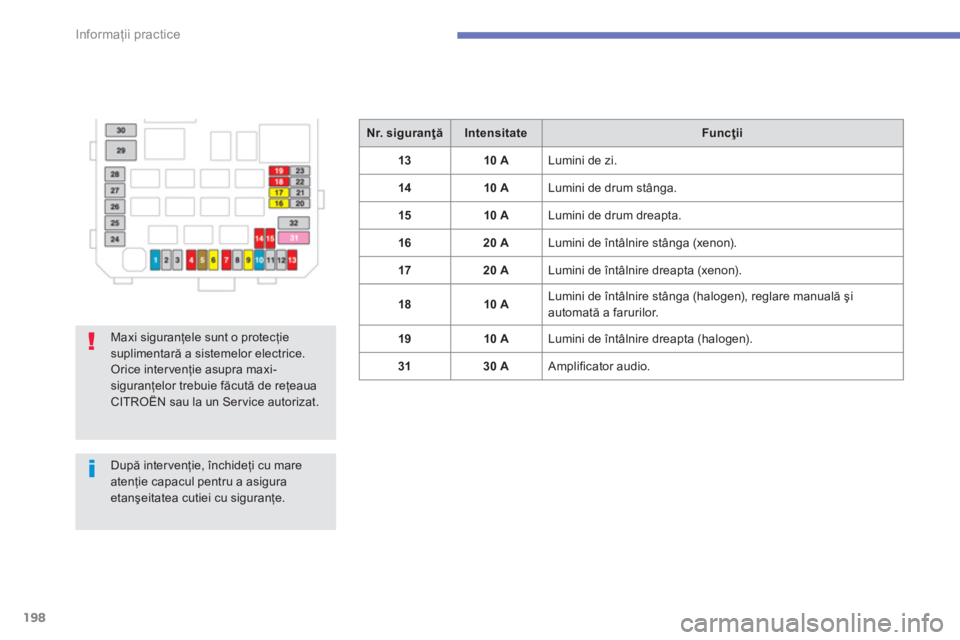

Page 200 of 368
198
Informaţii practice
Nr. siguranţă
Intensitate
Funcţii
13
10 A
Lumini de zi.
14
10 A
Lumini de drum stânga.
15
10 A
Lumini de drum dreapta.
16
20 A
Lumini de întâlnire stânga (xenon).
17
20 A
Lumini de întâlnire dreapta (xenon).
18
10 A
Lumini de întâlnire stânga (halogen), reglare manuală şi
automată a farurilor.
19
10 A
Lumini de întâlnire dreapta (halogen).
31
30 A
Amplificator audio.
Maxi siguranţele sunt o protecţie
suplimentară a sistemelor electrice.
Orice intervenţie asupra maxi-
siguranţelor trebuie făcută de reţeaua
CITROËN sau la un Ser vice autorizat.
După intervenţie, închideţi cu mare
atenţie capacul pentru a asigura
etanşeitatea cutiei cu siguranţe.
