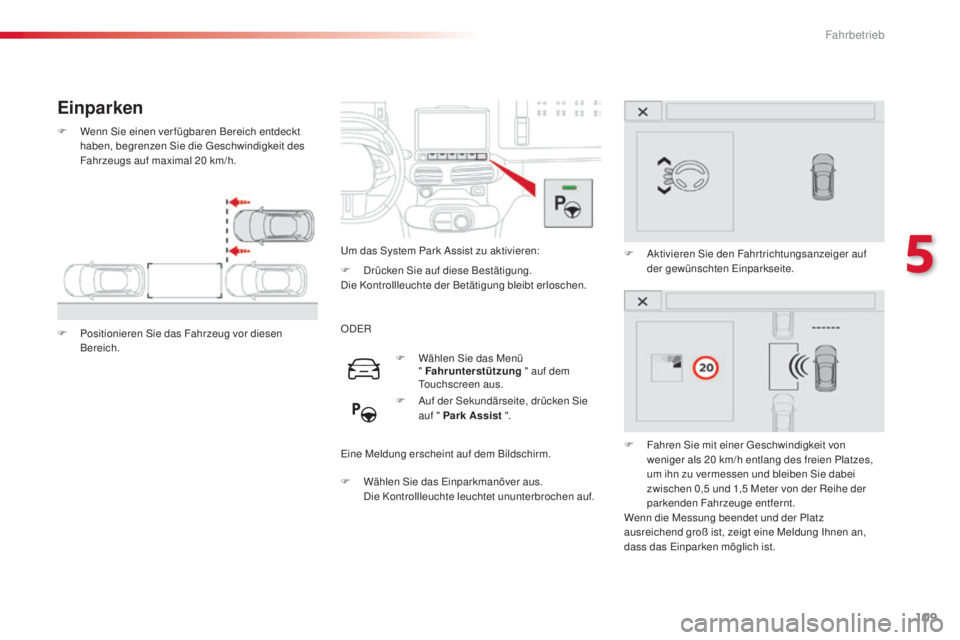

Einparken
F Wenn Sie einen verfügbaren Bereich entdeckt haben, begrenzen Sie die Geschwindigkeit des
Fahrzeugs auf maximal 20


km/h.
F

P
ositionieren Sie das Fahrzeug vor diesen
Bereich. Um das System Park Assist zu aktivieren:
ODER
Eine Meldung erscheint auf dem Bildschirm.
F

W
ählen Sie das Einparkmanöver aus.
D

ie Kontrollleuchte leuchtet ununterbrochen auf.F

A
ktivieren Sie den Fahrtrichtungsanzeiger auf
der gewünschten Einparkseite.
F

F
ahren Sie mit einer Geschwindigkeit von
weniger als 20
km/h entlang des freien Platzes,
um ihn zu vermessen und bleiben Sie dabei
zwischen 0,5
und 1,5 Meter von der Reihe der
parkenden Fahrzeuge entfernt.
Wenn die Messung beendet und der Platz
ausreichend groß ist, zeigt eine Meldung Ihnen an,
dass das Einparken möglich ist.
F

W
ählen Sie das Menü
" Fahrunterstützung " auf dem
Touchscreen aus.
F

A
uf der Sekundärseite, drücken Sie
auf " Park Assist ".
F

D
rücken Sie auf diese Bestätigung.
Die Kontrollleuchte der Betätigung bleibt erloschen.
5
Fahrbetrieb

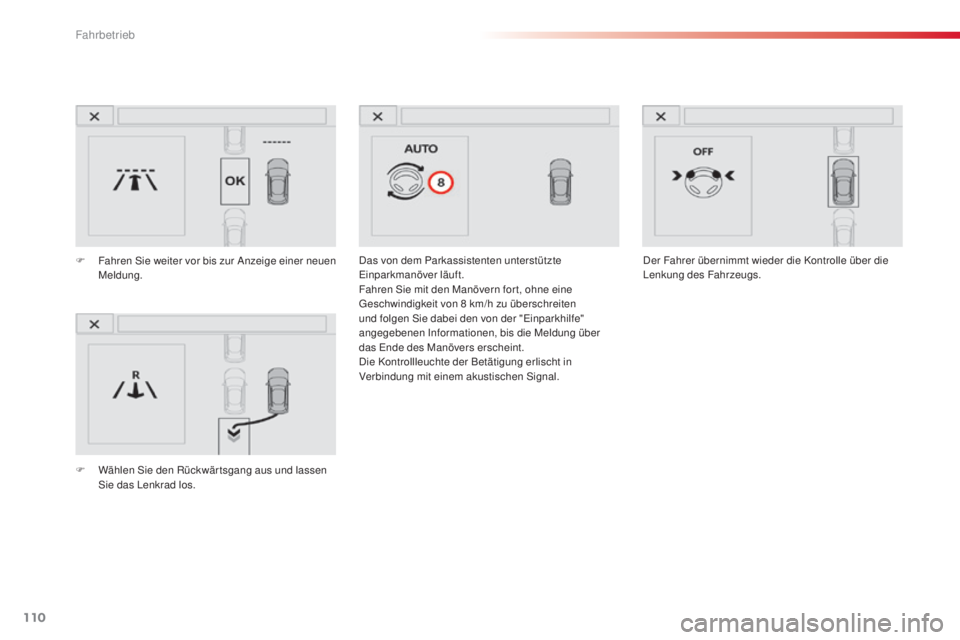

110
E3_de_Chap05_conduite_ed01-2014
Das von dem Parkassistenten unterstützte
Einparkmanöver läuft.
Fahren Sie mit den Manövern for t, ohne eine
Geschwindigkeit von 8 km/h zu überschreiten
und folgen Sie dabei den von der "Einparkhilfe"
angegebenen Informationen, bis die Meldung über
das Ende des Manövers erscheint.
Die Kontrollleuchte der Betätigung erlischt in
Verbindung mit einem akustischen Signal. Der Fahrer übernimmt wieder die Kontrolle über die
Lenkung des Fahrzeugs.
F
F
ahren Sie weiter vor bis zur Anzeige einer neuen
Meldung.
F

W

ählen Sie den Rückwär tsgang aus und lassen
Sie das Lenkrad los.
Fahrbetrieb

111
E3_de_Chap05_conduite_ed01-2014

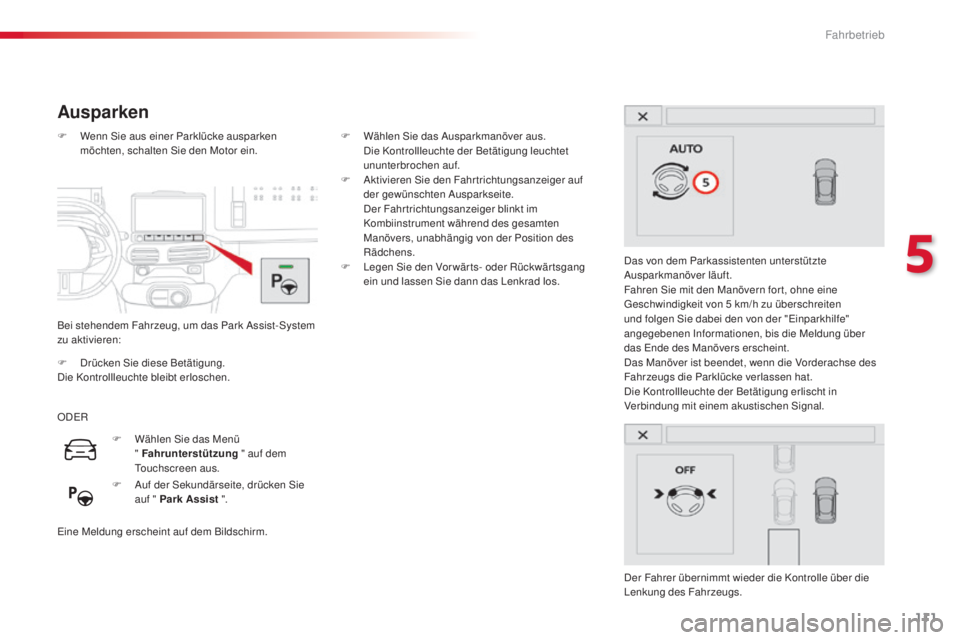

Ausparken
Bei stehendem Fahrzeug, um das Park Assist-System
zu aktivieren: F
W
enn Sie aus einer Parklücke ausparken
möchten, schalten Sie den Motor ein.
Das von dem Parkassistenten unterstützte
Ausparkmanöver läuft.
Fahren Sie mit den Manövern for t, ohne eine
Geschwindigkeit von 5 km/h zu überschreiten
und folgen Sie dabei den von der "Einparkhilfe"
angegebenen Informationen, bis die Meldung über
das Ende des Manövers erscheint.
Das Manöver ist beendet, wenn die Vorderachse des
Fahrzeugs die Parklücke verlassen hat.
Die Kontrollleuchte der Betätigung erlischt in
Verbindung mit einem akustischen Signal.
Der Fahrer übernimmt wieder die Kontrolle über die
Lenkung des Fahrzeugs.
ODER
Eine Meldung erscheint auf dem Bildschirm. F

W
ählen Sie das Ausparkmanöver aus.
D

ie Kontrollleuchte der Betätigung leuchtet
ununterbrochen auf.
F
A
ktivieren Sie den Fahrtrichtungsanzeiger auf
der gewünschten Ausparkseite.
D
er Fahrtrichtungsanzeiger blinkt im
Kombiinstrument während des gesamten
Manövers, unabhängig von der Position des
Rädchens.
F
L
egen Sie den Vor wär ts- oder Rückwär tsgang
ein und lassen Sie dann das Lenkrad los.
F
W
ählen Sie das Menü
" Fahrunterstützung " auf dem
Touchscreen aus.
F

A
uf der Sekundärseite, drücken Sie
auf " Park Assist ".
F

D
rücken Sie diese Betätigung.
Die Kontrollleuchte bleibt erloschen.
5
Fahrbetrieb

112
E3_de_Chap05_conduite_ed01-2014
Bei schlechtem Wetter oder im Winter
vergewissern Sie sich, dass die Sensoren
nicht mit Schmutz, Raureif oder Schnee
bedeckt sind.
Im Fall einer Funktionsstörung lassen Sie das
System von einem Ver treter des CITROËN-
Händernetzes oder von einer qualifizierten
Fachwerkstatt überprüfen.
Wenn das System während eines Manövers
deaktivier t wird, muss der Fahrer es manuell
reaktiveren, um die laufende Messung neu
zu starten. Wenn der seitliche Abstand zwischen Ihrem
Fahrzeug und dem Parkplatz zu groß ist,
kann es sein, dass das System den Platz
nicht messen kann.
Jeder Gegenstand, der größer als das
Fahrzeug ist, wird während einer Messung
durch Park Assist nicht berücksichtigt.

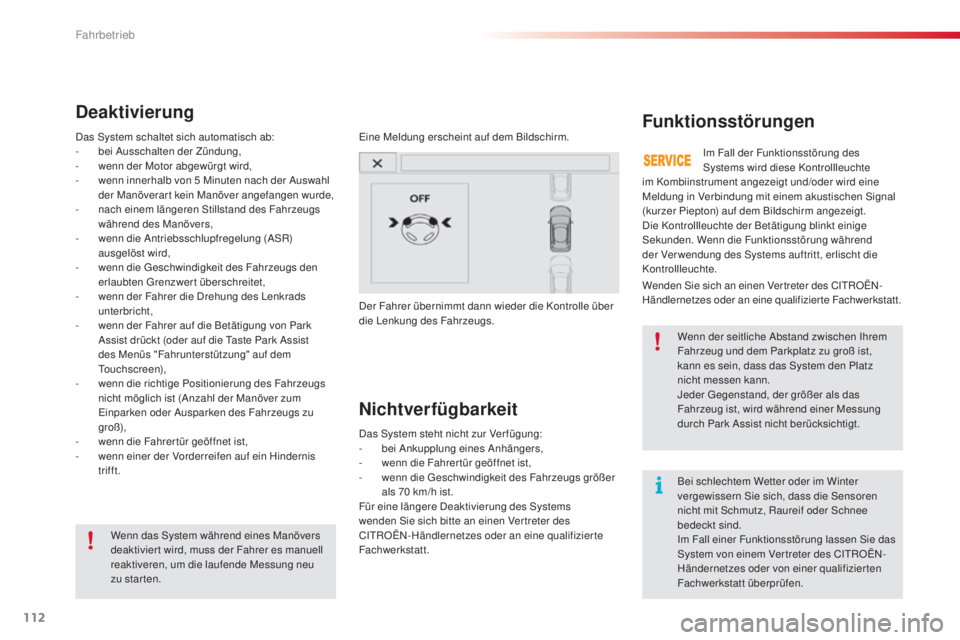

Deaktivierung
Eine Meldung erscheint auf dem Bildschirm.
Der Fahrer übernimmt dann wieder die Kontrolle über
die Lenkung des Fahrzeugs.
Das System schaltet sich automatisch ab:
- b
ei Ausschalten der Zündung,
-

w

enn der Motor abgewürgt wird,
-

w

enn innerhalb von 5

Minuten nach der Auswahl
der Manöverart kein Manöver angefangen wurde,
-
n

ach einem längeren Stillstand des Fahrzeugs
während des Manövers,
-
w

enn die Antriebsschlupfregelung (ASR)
ausgelöst wird,
-

w

enn die Geschwindigkeit des Fahrzeugs den
erlaubten Grenzwert überschreitet,
-

w

enn der Fahrer die Drehung des Lenkrads
unterbricht,
-

w

enn der Fahrer auf die Betätigung von Park
Assist drückt (oder auf die Taste Park Assist
des Menüs "Fahrunterstützung" auf dem
Touchscreen),
-

w

enn die richtige Positionierung des Fahrzeugs
nicht möglich ist (Anzahl der Manöver zum
Einparken oder Ausparken des Fahrzeugs zu
g r o ß),
-

w

enn die Fahrer tür geöffnet ist,
-
w

enn einer der Vorderreifen auf ein Hindernis
trifft.
Nichtverfügbarkeit
Das System steht nicht zur Ver fügung:
- b ei Ankupplung eines Anhängers,
-

w
enn die Fahrer tür geöffnet ist,
-

w
enn die Geschwindigkeit des Fahrzeugs größer
als 70
km/h ist.
Für eine längere Deaktivierung des Systems
wenden Sie sich bitte an einen Ver treter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Funktionsstörungen
Im Fall der Funktionsstörung des
Systems wird diese Kontrollleuchte
im Kombiinstrument angezeigt und/oder wird eine
Meldung in Verbindung mit einem akustischen Signal
(kurzer Piepton) auf dem Bildschirm angezeigt.
Die Kontrollleuchte der Betätigung blinkt einige
Sekunden. Wenn die Funktionsstörung während
der Ver wendung des Systems auftritt, erlischt die
Kontrollleuchte.
Wenden Sie sich an einen Ver treter des CITROËN-
Händlernetzes oder an eine qualifizierte Fachwerkstatt.
Fahrbetrieb

113
E3_de_Chap06_visibilite_ed01-2014

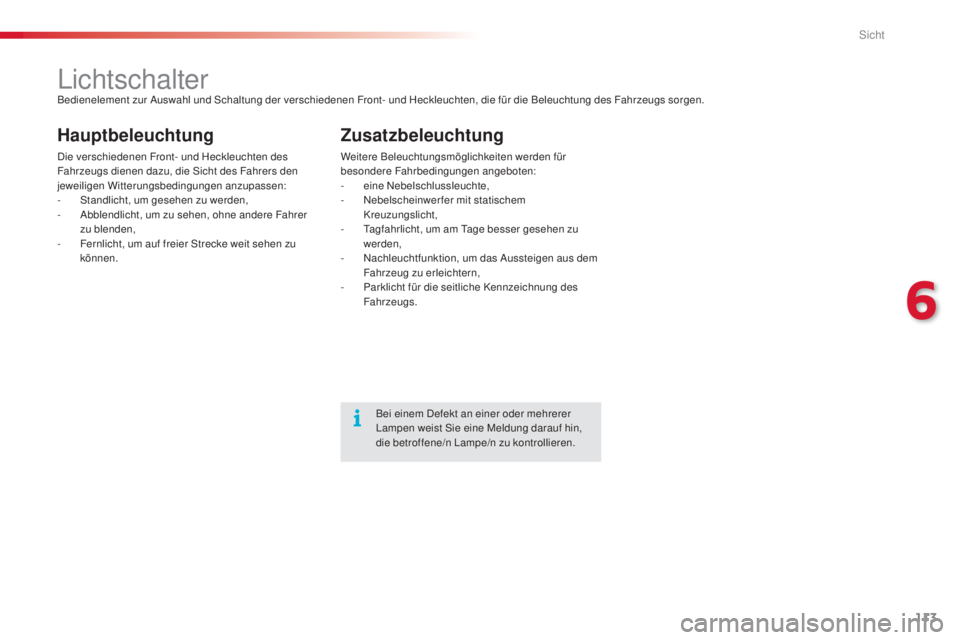

LichtschalterBedienelement zur Auswahl und Schaltung der verschiedenen Front- und Heckleuchten, die für die Beleuchtung des Fahrzeugs sorgen.
Hauptbeleuchtung
Die verschiedenen Front- und Heckleuchten des
Fahrzeugs dienen dazu, die Sicht des Fahrers den
jeweiligen Witterungsbedingungen anzupassen:
-
S
tandlicht, um gesehen zu werden,
-

A
bblendlicht, um zu sehen, ohne andere Fahrer
zu blenden,
-

F
ernlicht, um auf freier Strecke weit sehen zu
können.
Zusatzbeleuchtung
Weitere Beleuchtungsmöglichkeiten werden für
besondere Fahrbedingungen angeboten:
-
e

ine Nebelschlussleuchte,
-
N

ebelscheinwerfer mit statischem
Kreuzungslicht,
-

T
agfahrlicht, um am Tage besser gesehen zu
werden,
-

N
achleuchtfunktion, um das Aussteigen aus dem
Fahrzeug zu erleichtern,
-

P
arklicht für die seitliche Kennzeichnung des
Fahrzeugs.
Bei einem Defekt an einer oder mehrerer
Lampen weist Sie eine Meldung darauf hin,
die betroffene/n Lampe/n zu kontrollieren.
6
Sicht

114
E3_de_Chap06_visibilite_ed01-2014

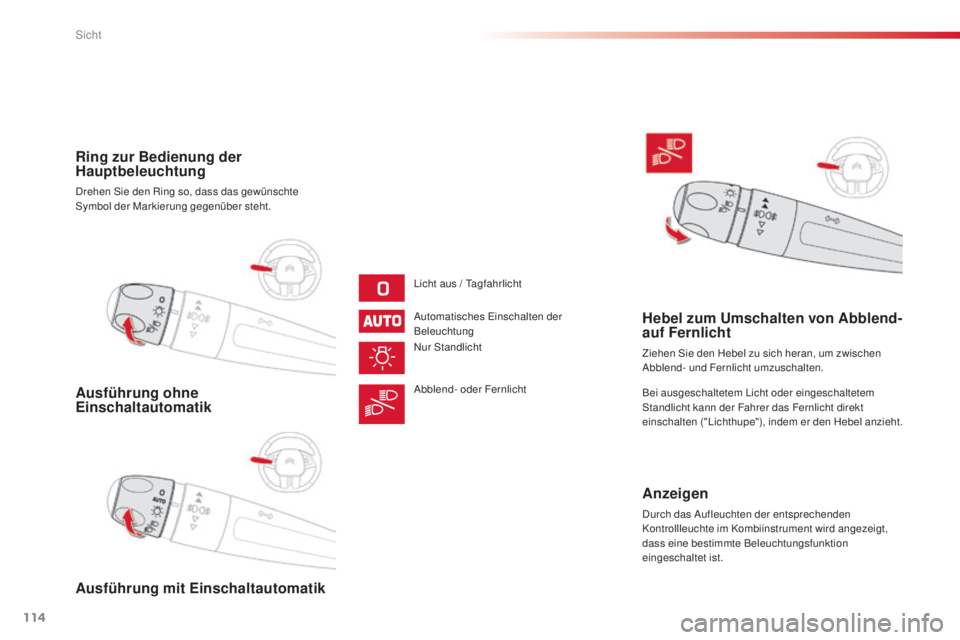

Ausführung ohne
Einschaltautomatik
Ausführung mit Einschaltautomatik Ring zur Bedienung der
Hauptbeleuchtung
Drehen Sie den Ring so, dass das gewünschte
Symbol der Markierung gegenüber steht.Licht aus / Tagfahrlicht
Automatisches Einschalten der
Beleuchtung
Nur Standlicht
Abblend- oder Fernlicht
Hebel zum Umschalten von Abblend-
auf Fernlicht
Ziehen Sie den Hebel zu sich heran, um zwischen
Abblend- und Fernlicht umzuschalten.
Bei ausgeschaltetem Licht oder eingeschaltetem
Standlicht kann der Fahrer das Fernlicht direkt
einschalten ("Lichthupe"), indem er den Hebel anzieht.
Anzeigen
Durch das Aufleuchten der entsprechenden
Kontrollleuchte im Kombiinstrument wird angezeigt,
dass eine bestimmte Beleuchtungsfunktion
eingeschaltet ist.
Sicht

115
E3_de_Chap06_visibilite_ed01-2014

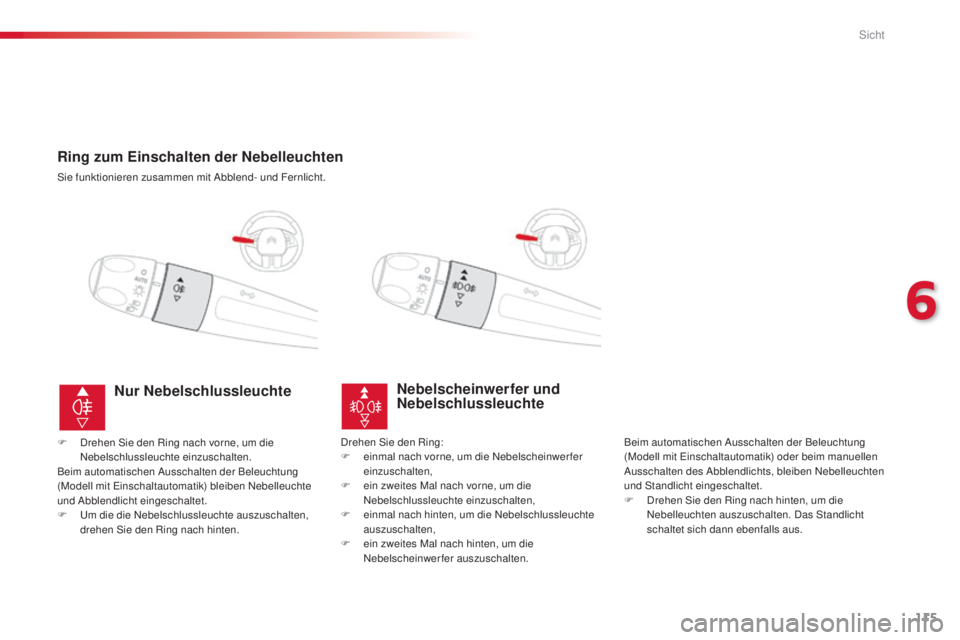

Ring zum Einschalten der Nebelleuchten
Sie funktionieren zusammen mit Abblend- und Fernlicht.
Nebelscheinwerfer und
Nebelschlussleuchte
Beim automatischen Ausschalten der Beleuchtung
(Modell mit Einschaltautomatik) oder beim manuellen
Ausschalten des Abblendlichts, bleiben Nebelleuchten
und Standlicht eingeschaltet.
F
D
rehen Sie den Ring nach hinten, um die
Nebelleuchten auszuschalten. Das Standlicht
schaltet sich dann ebenfalls aus.
Nur Nebelschlussleuchte
F Drehen Sie den Ring nach vorne, um die Nebelschlussleuchte einzuschalten.
Beim automatischen Ausschalten der Beleuchtung
(Modell mit Einschaltautomatik) bleiben Nebelleuchte
und Abblendlicht eingeschaltet.
F

U
m die die Nebelschlussleuchte auszuschalten,
drehen Sie den Ring nach hinten. Drehen Sie den Ring:
F
e inmal nach vorne, um die Nebelscheinwer fer
einzuschalten,
F

e
in zweites Mal nach vorne, um die
Nebelschlussleuchte einzuschalten,
F

e
inmal nach hinten, um die Nebelschlussleuchte
auszuschalten,
F

e
in zweites Mal nach hinten, um die
Nebelscheinwerfer auszuschalten.
6
Sicht

116
E3_de_Chap06_visibilite_ed01-2014

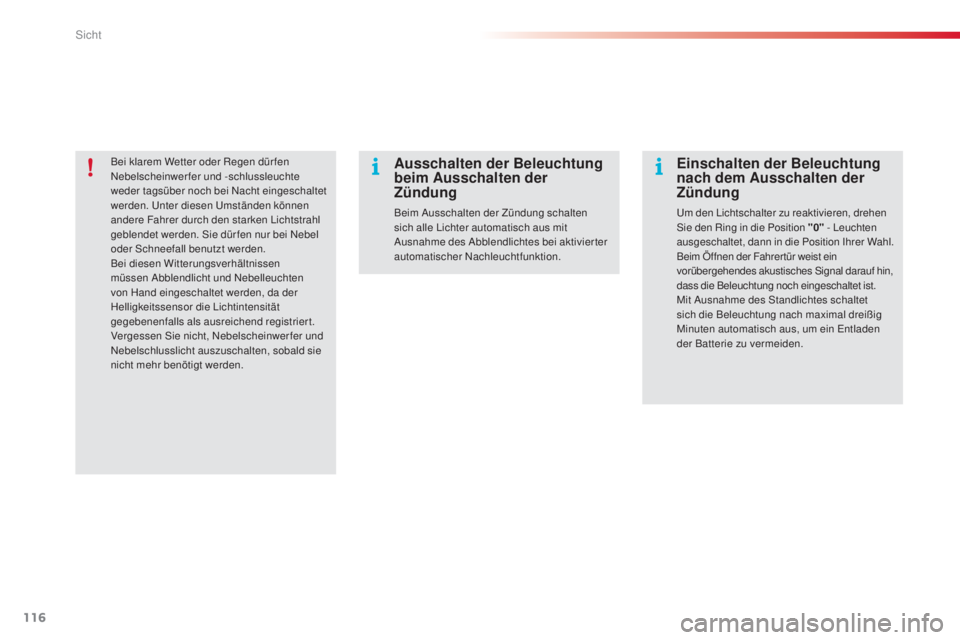

Bei klarem Wetter oder Regen dür fen
Nebelscheinwerfer und -schlussleuchte
weder tagsüber noch bei Nacht eingeschaltet
werden. Unter diesen Umständen können
andere Fahrer durch den starken Lichtstrahl
geblendet werden. Sie dür fen nur bei Nebel
oder Schneefall benutzt werden.
Bei diesen Witterungsverhältnissen
müssen Abblendlicht und Nebelleuchten
von Hand eingeschaltet werden, da der
Helligkeitssensor die Lichtintensität
gegebenenfalls als ausreichend registriert.
Vergessen Sie nicht, Nebelscheinwerfer und
Nebelschlusslicht auszuschalten, sobald sie
nicht mehr benötigt werden.Ausschalten der Beleuchtung
beim Ausschalten der
Zündung
Beim Ausschalten der Zündung schalten
sich alle Lichter automatisch aus mit
Ausnahme des Abblendlichtes bei aktivierter
automatischer Nachleuchtfunktion.
Einschalten der Beleuchtung
nach dem Ausschalten der
Zündung
Um den Lichtschalter zu reaktivieren, drehen
Sie den Ring in die Position "0" - Leuchten
ausgeschaltet, dann in die Position Ihrer Wahl.
Beim Öffnen der Fahrertür weist ein
vorübergehendes akustisches Signal darauf hin,
dass die Beleuchtung noch eingeschaltet ist.
Mit Ausnahme des Standlichtes schaltet
sich die Beleuchtung nach maximal dreißig
Minuten automatisch aus, um ein Entladen
der Batterie zu vermeiden.
Sicht

117
E3_de_Chap06_visibilite_ed01-2014

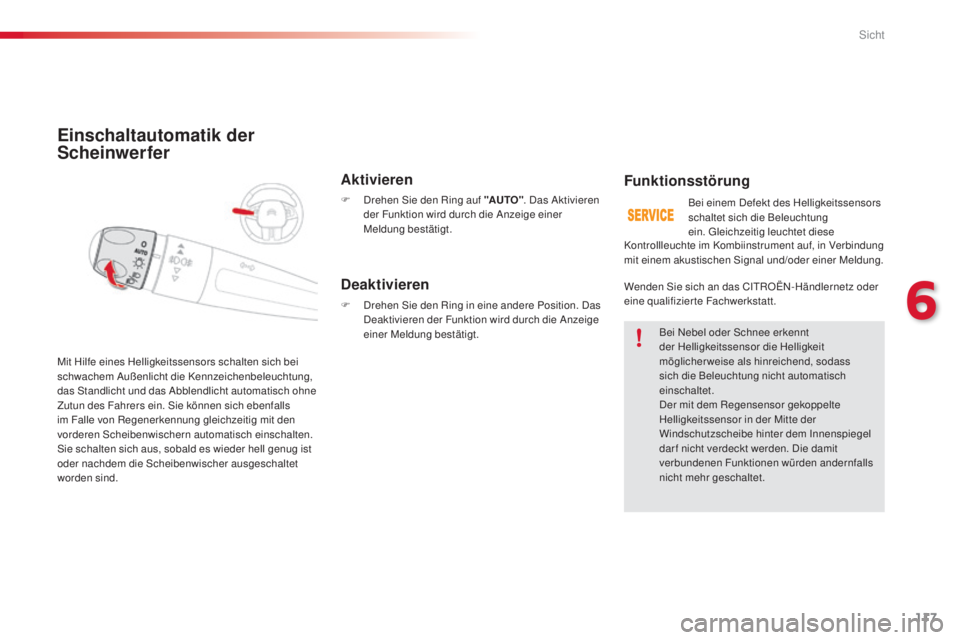

Einschaltautomatik der
Scheinwerfer
Aktivieren
F Drehen Sie den Ring auf "AUTO". Das Aktivieren
der Funktion wird durch die Anzeige einer
Meldung bestätigt.
Mit Hilfe eines Helligkeitssensors schalten sich bei
schwachem Außenlicht die Kennzeichenbeleuchtung,
das Standlicht und das Abblendlicht automatisch ohne
Zutun des Fahrers ein. Sie können sich ebenfalls
im Falle von Regenerkennung gleichzeitig mit den
vorderen Scheibenwischern automatisch einschalten.
Sie schalten sich aus, sobald es wieder hell genug ist
oder nachdem die Scheibenwischer ausgeschaltet
worden sind.
Deaktivieren
F Drehen Sie den Ring in eine andere Position. Das Deaktivieren der Funktion wird durch die Anzeige
einer Meldung bestätigt.
Funktionsstörung
Bei einem Defekt des Helligkeitssensors
schaltet sich die Beleuchtung
ein. Gleichzeitig leuchtet diese
Bei Nebel oder Schnee erkennt
der Helligkeitssensor die Helligkeit
möglicherweise als hinreichend, sodass
sich die Beleuchtung nicht automatisch
einschaltet.
Der mit dem Regensensor gekoppelte
Helligkeitssensor in der Mitte der
Windschutzscheibe hinter dem Innenspiegel
dar f nicht verdeckt werden. Die damit
verbundenen Funktionen würden andernfalls
nicht mehr geschaltet.
Wenden Sie sich an das CITROËN-Händlernetz oder
eine qualifizierte Fachwerkstatt. Kontrollleuchte im Kombiinstrument auf, in Verbindung
mit einem akustischen Signal und/oder einer Meldung.
6
Sicht

118
E3_de_Chap06_visibilite_ed01-2014

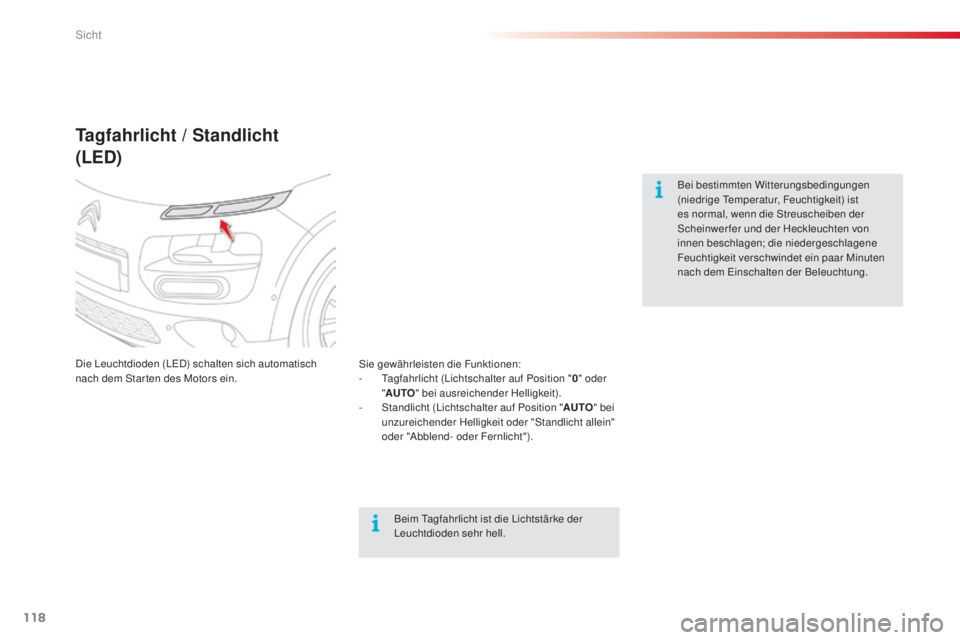

Tagfahrlicht / Standlicht
(LED)
Die Leuchtdioden (LED) schalten sich automatisch
nach dem Star ten des Motors ein.Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben der
Scheinwerfer und der Heckleuchten von
innen beschlagen; die niedergeschlagene
Feuchtigkeit verschwindet ein paar Minuten
nach dem Einschalten der Beleuchtung.
Sie gewährleisten die Funktionen:
- T agfahrlicht (Lichtschalter auf Position "0" oder
" AUTO " bei ausreichender Helligkeit).
-

S
tandlicht (Lichtschalter auf Position "AUTO" bei
unzureichender Helligkeit oder "Standlicht allein"
oder "Abblend- oder Fernlicht").
Beim Tagfahrlicht ist die Lichtstärke der
Leuchtdioden sehr hell.
Sicht
