CITROEN C4 CACTUS 2014 Manual do condutor (in Portuguese)

189
E3_pt_Chap09_info_pratiques_ed01-2014

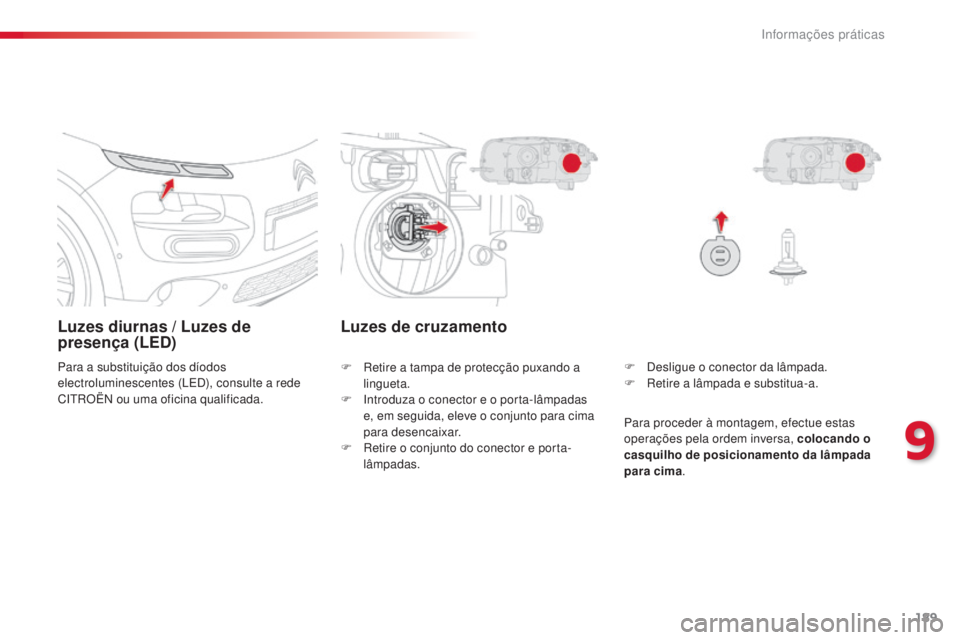

Luzes diurnas / Luzes de
presença (LED)
Para a substituição dos díodos
electroluminescentes (LED), consulte a rede
CITROËN ou uma oficina qualificada.F
D esligue o conector da lâmpada.
F

R
etire a lâmpada e substitua-a.
Luzes de cruzamento
F Retire a tampa de protecção puxando a lingueta.
F

I
ntroduza o conector e o porta-lâmpadas
e, em seguida, eleve o conjunto para cima
para desencaixar.
F

R
etire o conjunto do conector e porta-
lâmpadas. Para proceder à montagem, efectue estas
operações pela ordem inversa, colocando o
casquilho de posicionamento da lâmpada
para cima
.
9
Informações pr

190
E3_pt_Chap09_info_pratiques_ed01-2014

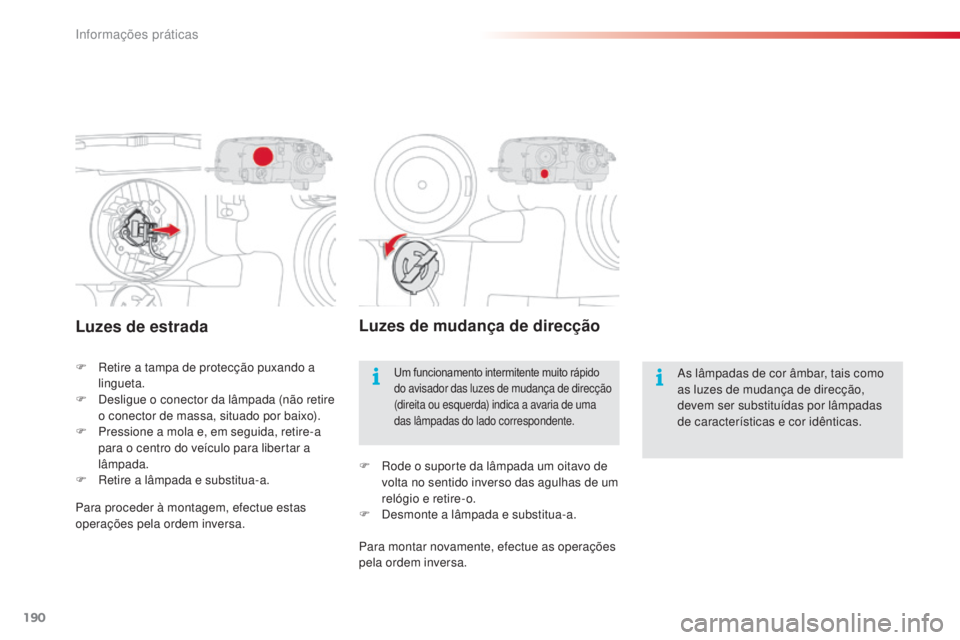

Luzes de estrada
F Retire a tampa de protecção puxando a lingueta.
F

D
esligue o conector da lâmpada (não retire
o conector de massa, situado por baixo).
F

P
ressione a mola e, em seguida, retire-a
para o centro do veículo para libertar a
lâmpada.
F

R
etire a lâmpada e substitua-a.
Luzes de mudança de direcção
As lâmpadas de cor âmbar, tais como
as luzes de mudança de direcção,
devem ser substituídas por lâmpadas
de características e cor idênticas.Um funcionamento intermitente muito rápido
do avisador das luzes de mudança de direcção
(direita ou esquerda) indica a avaria de uma
das lâmpadas do lado correspondente.
F Rode o suporte da lâmpada um oitavo de volta no sentido inverso das agulhas de um
relógio e retire-o.
F

D
esmonte a lâmpada e substitua-a.
Para proceder à montagem, efectue estas
operações pela ordem inversa.
Para montar novamente, efectue as operações
pela ordem inversa.
Informações pr

191
E3_pt_Chap09_info_pratiques_ed01-2014

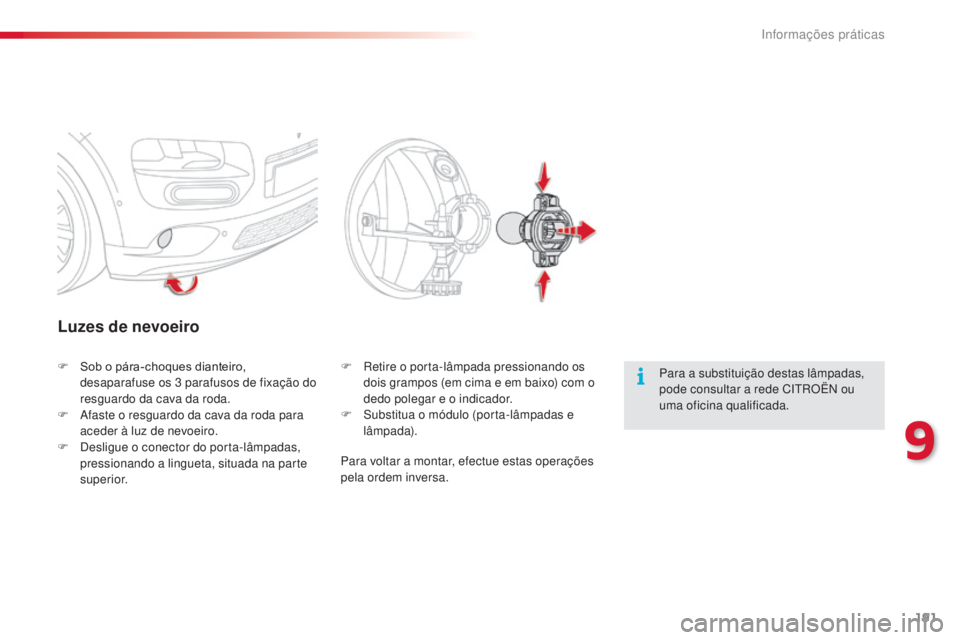

Luzes de nevoeiro
Para a substituição destas lâmpadas,
pode consultar a rede CITROËN ou
uma oficina qualificada.
F
S
ob o pára-choques dianteiro,
desaparafuse os 3
parafusos de fixação do
resguardo da cava da roda.
F

A

faste o resguardo da cava da roda para
aceder à luz de nevoeiro.
F

D

esligue o conector do porta-lâmpadas,
pressionando a lingueta, situada na parte
superior. F
R
etire o porta-lâmpada pressionando os
dois grampos (em cima e em baixo) com o
dedo polegar e o indicador.
F

S

ubstitua o módulo (porta-lâmpadas e
lâmpada).
Para voltar a montar, efectue estas operações
pela ordem inversa.
9
Informações pr

192
E3_pt_Chap09_info_pratiques_ed01-2014

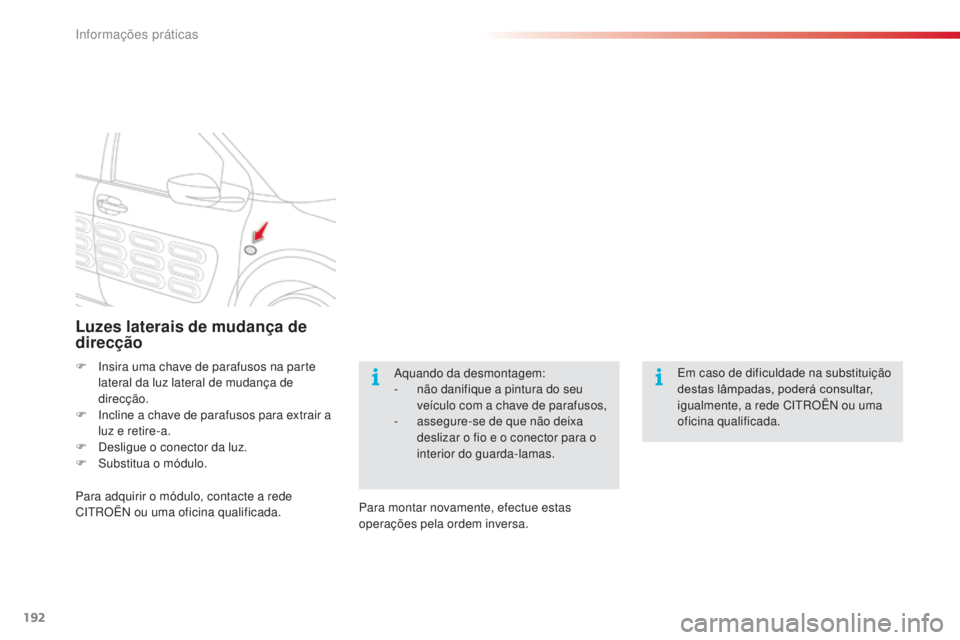

Luzes laterais de mudança de
direcção
F Insira uma chave de parafusos na parte lateral da luz lateral de mudança de
direcção.
F

I
ncline a chave de parafusos para extrair a
luz e retire-a.
F

D
esligue o conector da luz.
F

S
ubstitua o módulo.
Para adquirir o módulo, contacte a rede
CITROËN ou uma oficina qualificada. Para montar novamente, efectue estas
operações pela ordem inversa.Aquando da desmontagem:
-

n
ão danifique a pintura do seu
veículo com a chave de parafusos,
-

a
ssegure-se de que não deixa
deslizar o fio e o conector para o
interior do guarda-lamas. Em caso de dificuldade na substituição
destas lâmpadas, poderá consultar,
igualmente, a rede CITROËN ou uma
oficina qualificada.
Informações pr

193
E3_pt_Chap09_info_pratiques_ed01-2014

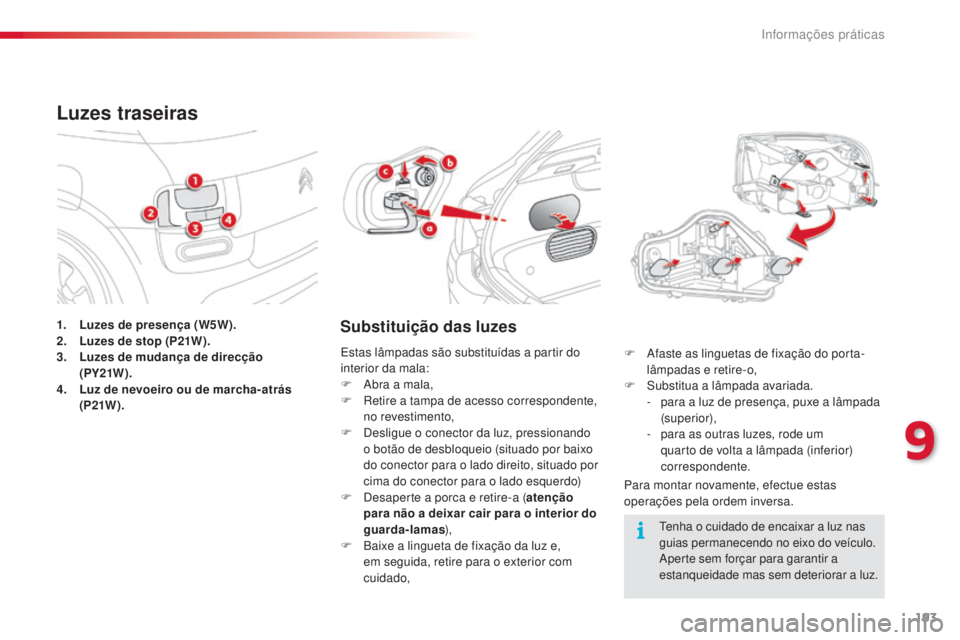

1. Luzes de presença (W5W).
2. Luzes de stop (P21W).
3.
L

uzes de mudança de direcção
(PY21W ).
4.
L

uz de nevoeiro ou de marcha-atrás
(P21W ).
Luzes traseiras
Substituição das luzes
Para montar novamente, efectue estas
operações pela ordem inversa. F
A
faste as linguetas de fixação do porta-
lâmpadas e retire-o,
F
S
ubstitua a lâmpada avariada.
-
p
ara a luz de presença, puxe a lâmpada
(superior),
-
p
ara as outras luzes, rode um
quarto de volta a lâmpada (inferior)
correspondente.
Estas lâmpadas são substituídas a partir do
interior da mala:
F

A

bra a mala,
F

R

etire a tampa de acesso correspondente,
no revestimento,
F

D

esligue o conector da luz, pressionando
o botão de desbloqueio (situado por baixo
do conector para o lado direito, situado por
cima do conector para o lado esquerdo)
F
D
esaperte a porca e retire-a ( atenção
para não a deixar cair para o interior do
guarda-lamas ),
F

B

aixe a lingueta de fixação da luz e,
em seguida, retire para o exterior com
cuidado, Tenha o cuidado de encaixar a luz nas
guias permanecendo no eixo do veículo.
Aperte sem forçar para garantir a
estanqueidade mas sem deteriorar a luz.
9
Informações pr

194
E3_pt_Chap09_info_pratiques_ed01-2014

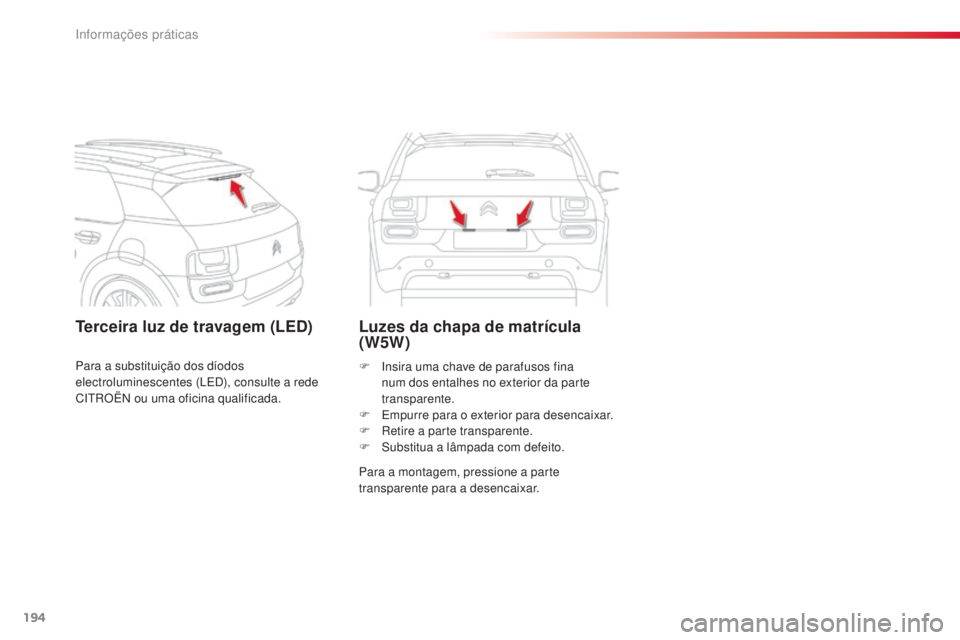

Terceira luz de travagem (LED) Luzes da chapa de matrícula (W5W)
Para a montagem, pressione a parte
transparente para a desencaixar. F
I
nsira uma chave de parafusos fina
num dos entalhes no exterior da parte
transparente.
F
E
mpurre para o exterior para desencaixar.
F
R
etire a parte transparente.
F
S
ubstitua a lâmpada com defeito.
Para a substituição dos díodos
electroluminescentes (LED), consulte a rede
CITROËN ou uma oficina qualificada.
Informações pr

195
E3_pt_Chap09_info_pratiques_ed01-2014

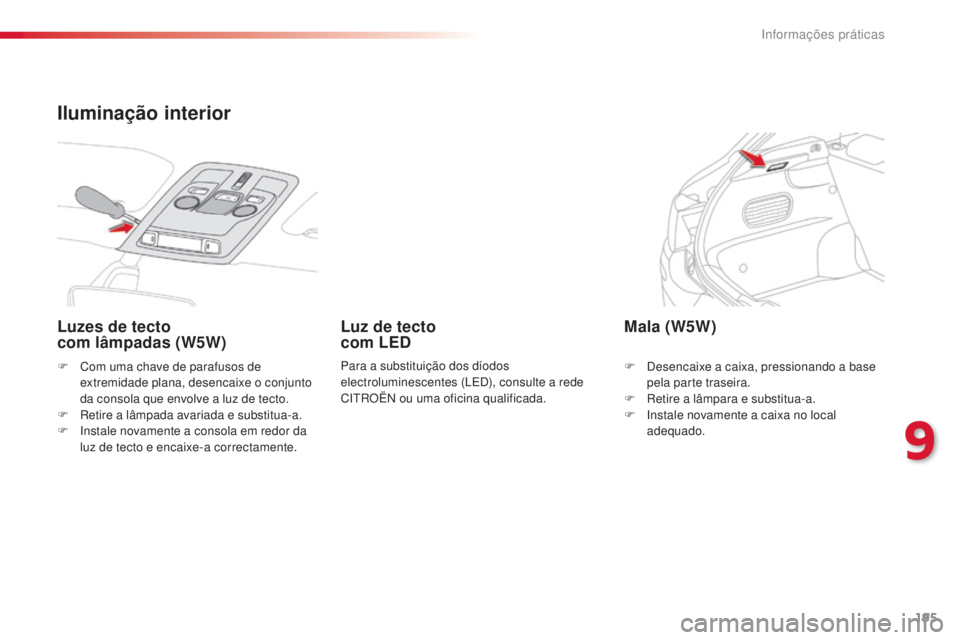

F Com uma chave de parafusos de extremidade plana, desencaixe o conjunto
da consola que envolve a luz de tecto.
F

R
etire a lâmpada avariada e substitua-a.
F

I
nstale novamente a consola em redor da
luz de tecto e encaixe-a correctamente.
Luzes de tecto
com lâmpadas (W5W) Luz de tecto
com LED
Para a substituição dos díodos
electroluminescentes (LED), consulte a rede
CITROËN ou uma oficina qualificada.
Mala (W5W)
F Desencaixe a caixa, pressionando a base
pela parte traseira.
F

R
etire a lâmpara e substitua-a.
F

I
nstale novamente a caixa no local
adequado.
Iluminação interior
9
Informações pr

196
E3_pt_Chap09_info_pratiques_ed01-2014

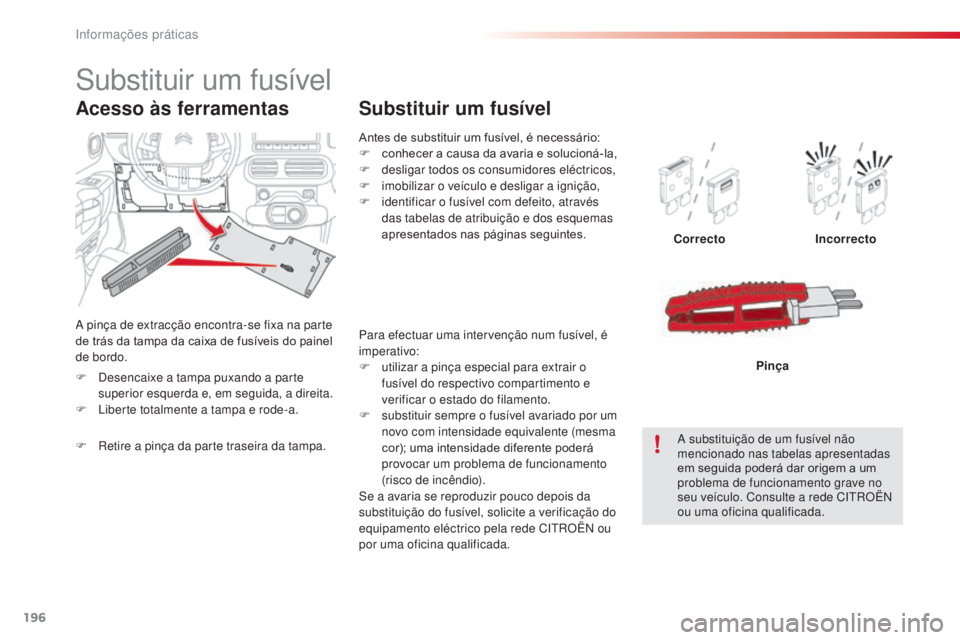

Antes de substituir um fusível, é necessário:
F c onhecer a causa da avaria e solucioná-la,
F

d
esligar todos os consumidores eléctricos,
F

i
mobilizar o veículo e desligar a ignição,
F

i
dentificar o fusível com defeito, através
das tabelas de atribuição e dos esquemas
apresentados nas páginas seguintes.
Substituir um fusível
Correcto Incorrecto
A substituição de um fusível não
mencionado nas tabelas apresentadas
em seguida poderá dar origem a um
problema de funcionamento grave no
seu veículo. Consulte a rede CITROËN
ou uma oficina qualificada. Pinça
Substituir um fusível
A pinça de extracção encontra-se fixa na parte
de trás da tampa da caixa de fusíveis do painel
de bordo.
Acesso às ferramentas
Para efectuar uma intervenção num fusível, é
imperativo:
F

u
tilizar a pinça especial para extrair o
fusível do respectivo compartimento e
verificar o estado do filamento.
F

s
ubstituir sempre o fusível avariado por um
novo com intensidade equivalente (mesma
cor); uma intensidade diferente poderá
provocar um problema de funcionamento
(risco de incêndio).
Se a avaria se reproduzir pouco depois da
substituição do fusível, solicite a verificação do
equipamento eléctrico pela rede CITROËN ou
por uma oficina qualificada.
F

D

esencaixe a tampa puxando a parte
superior esquerda e, em seguida, a direita.
F

L

iberte totalmente a tampa e rode-a.
F

R

etire a pinça da parte traseira da tampa.
Informações pr

197
E3_pt_Chap09_info_pratiques_ed01-2014

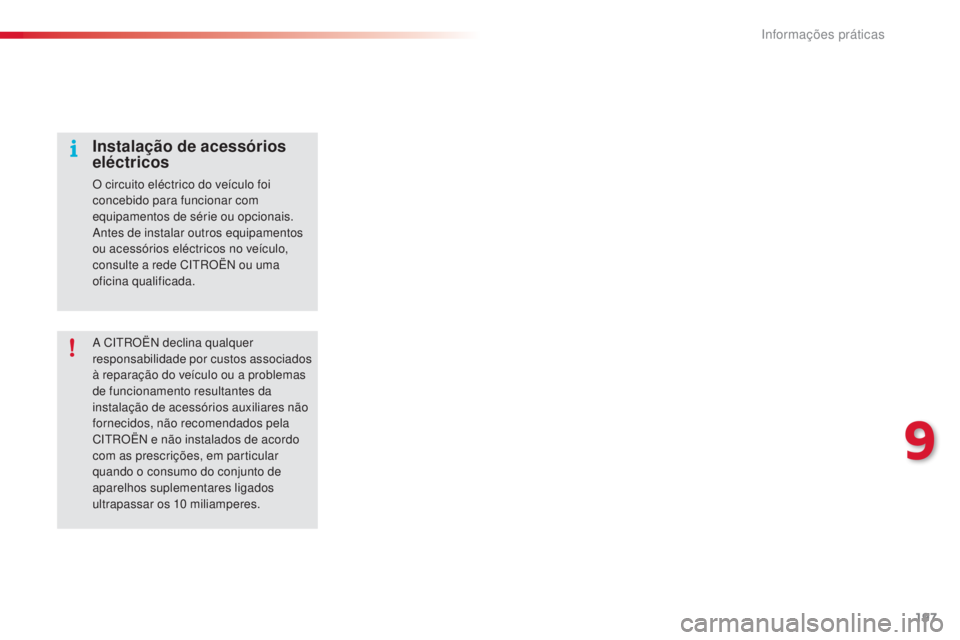

A CITROËN declina qualquer
responsabilidade por custos associados
à reparação do veículo ou a problemas
de funcionamento resultantes da
instalação de acessórios auxiliares não
fornecidos, não recomendados pela
CITROËN e não instalados de acordo
com as prescrições, em particular
quando o consumo do conjunto de
aparelhos suplementares ligados
ultrapassar os 10

miliamperes.
Instalação de acessórios
eléctricos
O circuito eléctrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consulte a rede CITROËN ou uma
oficina qualificada.
9
Informações pr

198
E3_pt_Chap09_info_pratiques_ed01-2014
Fusíveis no painel de bordo
As 2 caixas de fusíveis encontram-se na parte
i nferior do painel de bordo, sob o volante. Fusível

N° Intensidade

(A) Funções
F01 10Pedal de travão (contactor 2), Stop & start.
F02 5Regulação em altura das luzes, aquecimento adicional (Diesel),
ajuda ao estacionamento, tomada de diagnóstico, retrovisores
exteriores (regulação eléctrica).
F03 10Bomba de aditivo Diesel, direcção assistida eléctrica, pedal de
embraiagem (contactor).
F04 5Sensor de chuva e de luminosidade.
F06 10Pedal de travão (contactor 1), tomada de diagnóstico.
F08 5Parte superior da coluna com comandos no volante.
F10 10Chamada de emergência/chamada de assistência.
F12 5Stop & start, ABS, ESC.
F13 5Ajuda ao estacionamento, câmara de marcha-atrás.
F14 15Caixa manual pilotada, barra de comandos (sob a tablete
táctil), ar condicionado, ecrã táctil.
F16 15Tomada d 12
Volts.
F18 20Rádio.
Acesso aos fusíveis
F Desencaixe a tampa puxando a parte
superior esquerda e, em seguida, a direita.
Caixa de fusíveis esquerda
