CITROEN C4 CACTUS 2014 Manuales de Empleo (in Spanish)

179
E3_es_Chap09_info_pratiques_ed01-2014

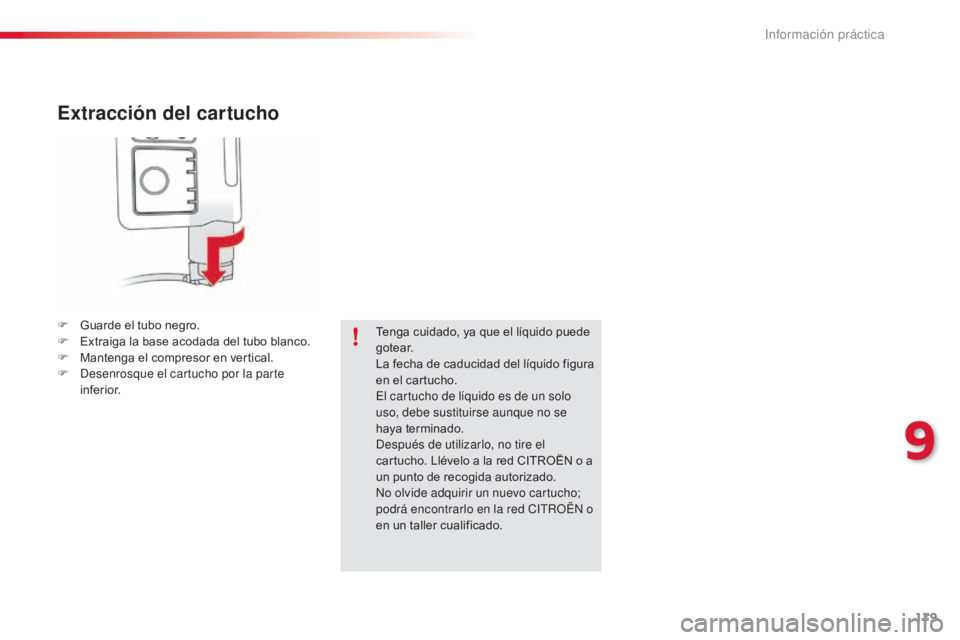

Extracción del cartucho
F Guarde el tubo negro.
F E xtraiga la base acodada del tubo blanco.
F

M
antenga el compresor en vertical.
F

D
esenrosque el cartucho por la parte
inferior. Tenga cuidado, ya que el líquido puede
gotear.
La fecha de caducidad del líquido figura
en el cartucho.
El cartucho de líquido es de un solo
uso, debe sustituirse aunque no se
haya terminado.
Después de utilizarlo, no tire el
cartucho. Llévelo a la red CITROËN o a
un punto de recogida autorizado.
No olvide adquirir un nuevo cartucho;
podrá encontrarlo en la red CITROËN o
en un taller cualificado.
9
Información práctica

180
E3_es_Chap09_info_pratiques_ed01-2014

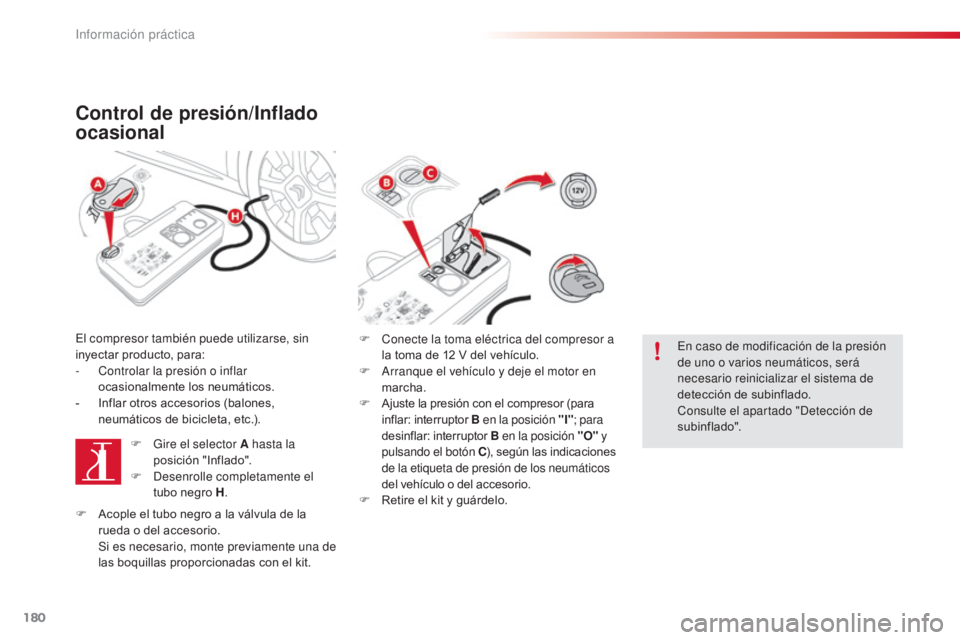

Control de presión/Inflado
ocasional
El compresor también puede utilizarse, sin
inyectar producto, para:
-
C
ontrolar la presión o inflar
ocasionalmente los neumáticos.
-

I
nflar otros accesorios (balones,
neumáticos de bicicleta, etc.).
F

G
ire el selector A hasta la
posición "Inflado".
F

D
esenrolle completamente el
tubo negro H . F
C onecte la toma eléctrica del compresor a
la toma de 12
V del vehículo.
F

A
rranque el vehículo y deje el motor en
marcha.
F
A

juste la presión con el compresor (para
inflar: interruptor B en la posición "I" ; para
desinflar: interruptor B en la posición "O" y
pulsando el botón C ), según las indicaciones
de la etiqueta de presión de los neumáticos
del vehículo o del accesorio.
F

R
etire el kit y guárdelo.En caso de modificación de la presión
de uno o varios neumáticos, será
necesario reinicializar el sistema de
detección de subinflado.
Consulte el apartado "Detección de
subinflado".
F

A
cople el tubo negro a la válvula de la
rueda o del accesorio.
S

i es necesario, monte previamente una de
las boquillas proporcionadas con el kit.
Información práctica

181
E3_es_Chap09_info_pratiques_ed01-2014

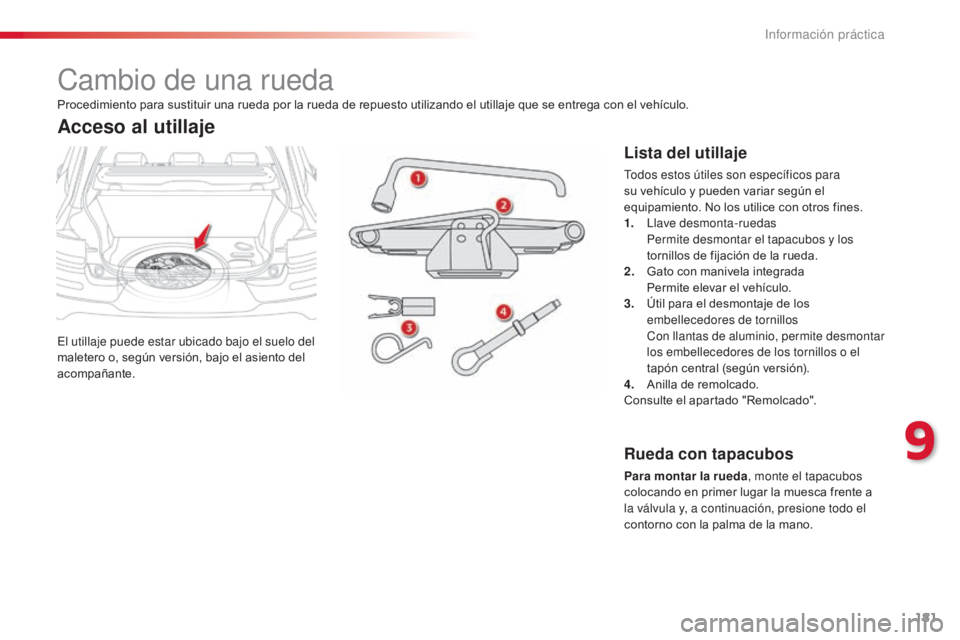

Cambio de una rueda
El utillaje puede estar ubicado bajo el suelo del
maletero o, según versión, bajo el asiento del
acompañante.
Acceso al utillaje
Lista del utillaje
Todos estos útiles son específicos para
su vehículo y pueden variar según el
equipamiento. No los utilice con otros fines.
1.
Lla
ve desmonta-ruedas
Pe

rmite desmontar el tapacubos y los
tornillos de fijación de la rueda.
2.
G

ato con manivela integrada
Pe

rmite elevar el vehículo.
3.
Ú

til para el desmontaje de los
embellecedores de tornillos
C

on llantas de aluminio, permite desmontar
los embellecedores de los tornillos o el
tapón central (según versión).
4.
A

nilla de remolcado.
Consulte el apartado "Remolcado".
Procedimiento para sustituir una rueda por la rueda de repuesto utilizando el utillaje que se entrega con el vehículo.
Rueda con tapacubos
Para montar la rueda
, monte el tapacubos
colocando en primer lugar la muesca frente a
la válvula y, a continuación, presione todo el
contorno con la palma de la mano.
9
Información práctica

182
E3_es_Chap09_info_pratiques_ed01-2014

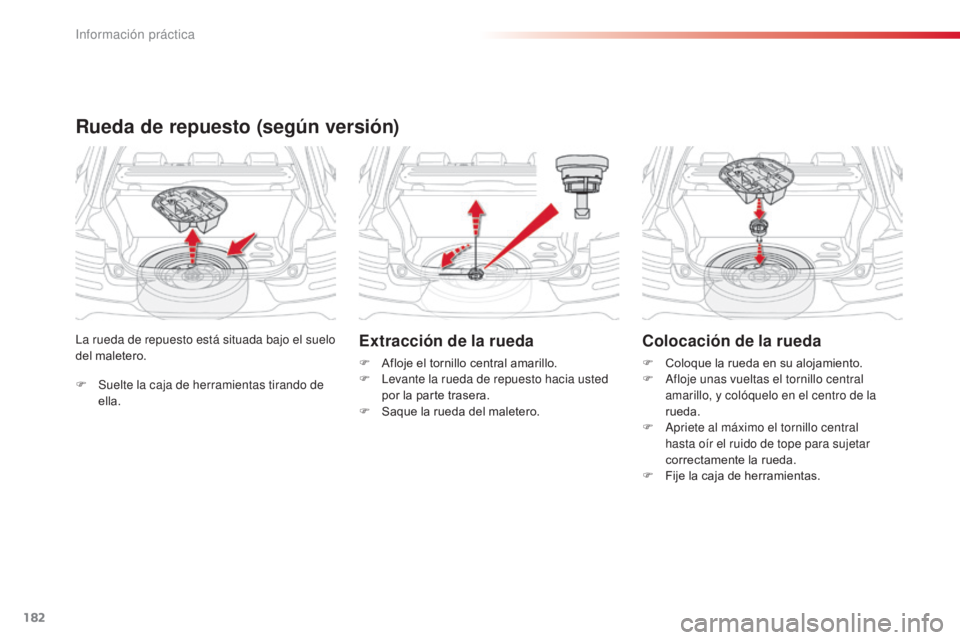

F Suelte la caja de herramientas tirando de ella.
La rueda de repuesto está situada bajo el suelo
del maletero.
Rueda de repuesto (según versión)
Extracción de la rueda
F Afloje el tornillo central amarillo.
F
L evante la rueda de repuesto hacia usted
por la parte trasera.
F

S
aque la rueda del maletero.
Colocación de la rueda
F Coloque la rueda en su alojamiento.
F A floje unas vueltas el tornillo central
amarillo, y colóquelo en el centro de la
rueda.
F

A
priete al máximo el tornillo central
hasta oír el ruido de tope para sujetar
correctamente la rueda.
F

F
ije la caja de herramientas.
Información práctica

183
E3_es_Chap09_info_pratiques_ed01-2014

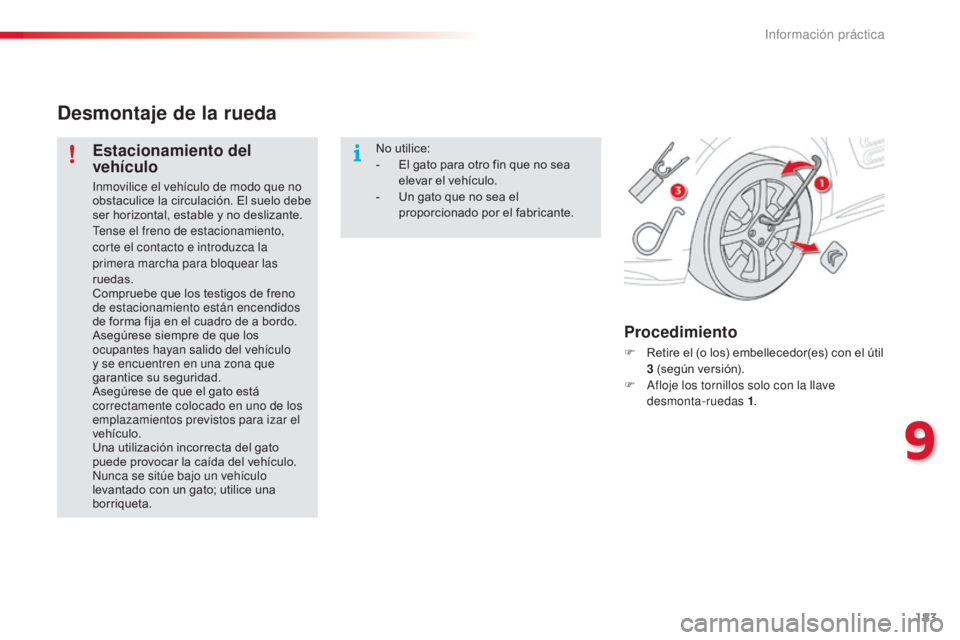

Desmontaje de la rueda
Estacionamiento del
vehículo
Inmovilice el vehículo de modo que no
obstaculice la circulación. El suelo debe
ser horizontal, estable y no deslizante.
Tense el freno de estacionamiento,
corte el contacto e introduzca la
primera marcha para bloquear las
ruedas.
Compruebe que los testigos de freno
de estacionamiento están encendidos
de forma fija en el cuadro de a bordo.
Asegúrese siempre de que los
ocupantes hayan salido del vehículo
y se encuentren en una zona que
garantice su seguridad.
Asegúrese de que el gato está
correctamente colocado en uno de los
emplazamientos previstos para izar el
vehículo.
Una utilización incorrecta del gato
puede provocar la caída del vehículo.
Nunca se sitúe bajo un vehículo
levantado con un gato; utilice una
borriqueta.
Procedimiento
F Retire el (o los) embellecedor(es) con el útil 3 (según versión).
F

A
floje los tornillos solo con la llave
desmonta-ruedas 1 .
No utilice:
-

E

l gato para otro fin que no sea
elevar el vehículo.
-

U

n gato que no sea el
proporcionado por el fabricante.
9
Información práctica

184
E3_es_Chap09_info_pratiques_ed01-2014

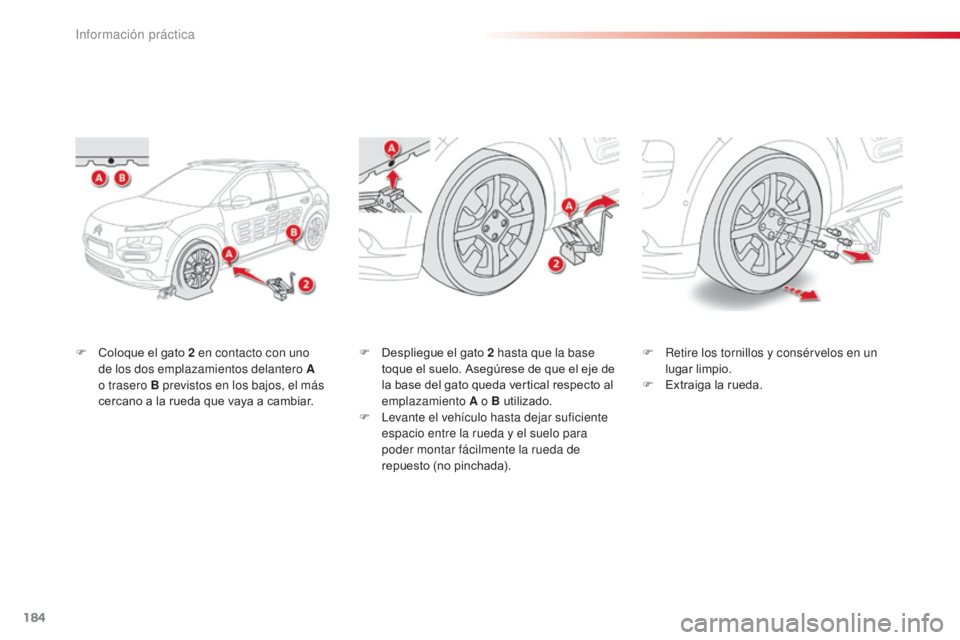

F Coloque el gato 2 en contacto con uno
de los dos emplazamientos delantero A
o trasero B previstos en los bajos, el más
cercano a la rueda que vaya a cambiar. F
D espliegue el gato 2 hasta que la base
toque el suelo. Asegúrese de que el eje de
la base del gato queda vertical respecto al
emplazamiento A o B utilizado.
F

L
evante el vehículo hasta dejar suficiente
espacio entre la rueda y el suelo para
poder montar fácilmente la rueda de
repuesto (no pinchada). F
R etire los tornillos y consérvelos en un
lugar limpio.
F

E
xtraiga la rueda.
Información práctica

185
E3_es_Chap09_info_pratiques_ed01-2014

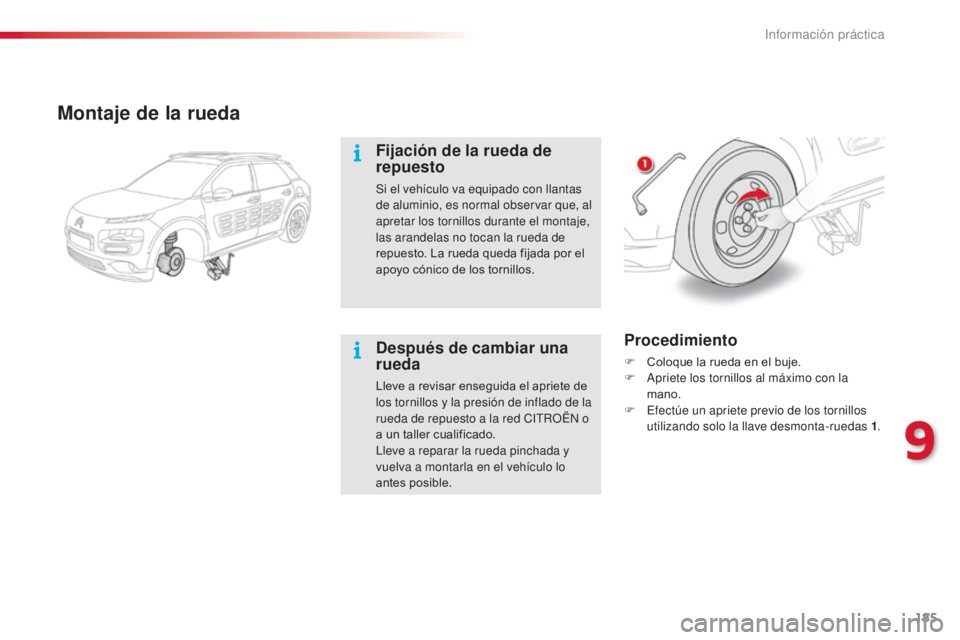

Montaje de la rueda
Fijación de la rueda de
repuesto
Si el vehículo va equipado con llantas
de aluminio, es normal observar que, al
apretar los tornillos durante el montaje,
las arandelas no tocan la rueda de
repuesto. La rueda queda fijada por el
apoyo cónico de los tornillos.
Procedimiento
F Coloque la rueda en el buje.
F A priete los tornillos al máximo con la
mano.
F

E
fectúe un apriete previo de los tornillos
utilizando solo la llave desmonta-ruedas 1 .Después de cambiar una
rueda
Lleve a revisar enseguida el apriete de
los tornillos y la presión de inflado de la
rueda de repuesto a la red CITROËN o
a un taller cualificado.
Lleve a reparar la rueda pinchada y
vuelva a montarla en el vehículo lo
antes posible.
9
Información práctica

186
E3_es_Chap09_info_pratiques_ed01-2014

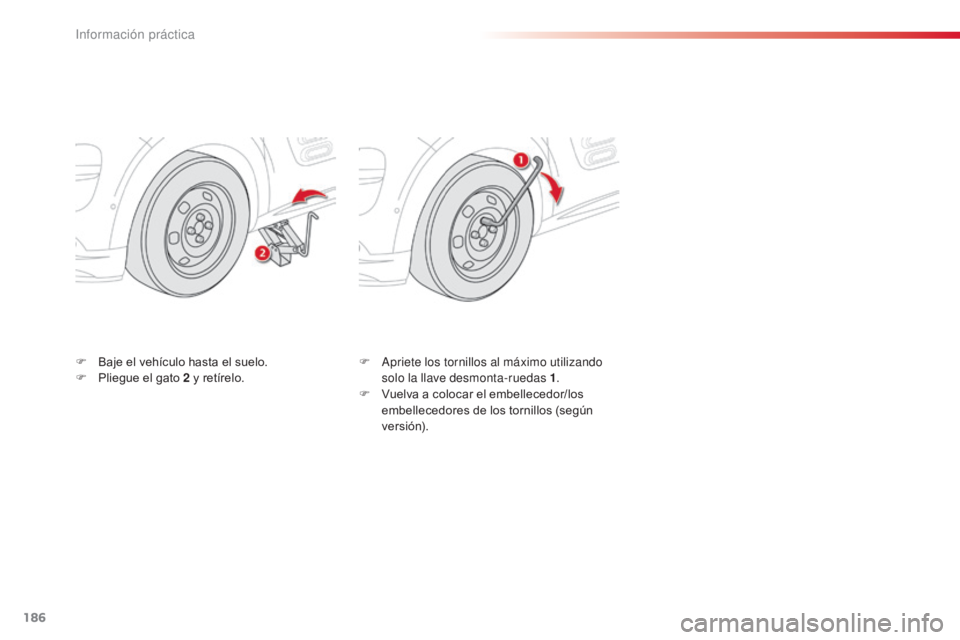

F Baje el vehículo hasta el suelo.
F P liegue el gato 2 y retírelo. F
A priete los tornillos al máximo utilizando
solo la llave desmonta-ruedas 1 .
F

V
uelva a colocar el embellecedor/los
embellecedores de los tornillos (según
ve r s i ó n).
Información práctica

187
E3_es_Chap09_info_pratiques_ed01-2014

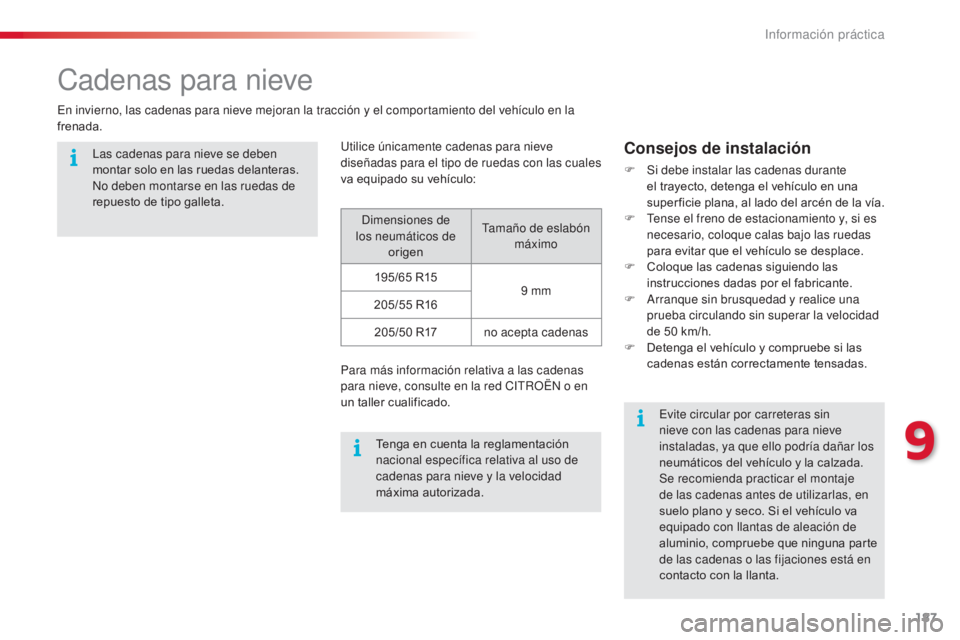

Cadenas para nieve
En invierno, las cadenas para nieve mejoran la tracción y el comportamiento del vehículo en la
frenada.Utilice únicamente cadenas para nieve
diseñadas para el tipo de ruedas con las cuales
va equipado su vehículo:
Dimensiones de
los neumáticos de origen Tamaño de eslabón
máximo
195/65
R159
mm
205/55
R16
205/50
R17no acepta cadenas
Para más información relativa a las cadenas
para nieve, consulte en la red CITROËN o en
un taller cualificado.
Consejos de instalación
F Si debe instalar las cadenas durante el trayecto, detenga el vehículo en una
super ficie plana, al lado del arcén de la vía.
F

T
ense el freno de estacionamiento y, si es
necesario, coloque calas bajo las ruedas
para evitar que el vehículo se desplace.
F

C
oloque las cadenas siguiendo las
instrucciones dadas por el fabricante.
F

A
rranque sin brusquedad y realice una
prueba circulando sin superar la velocidad
de 50
km/h.
F

D
etenga el vehículo y compruebe si las
cadenas están correctamente tensadas.
Tenga en cuenta la reglamentación
nacional específica relativa al uso de
cadenas para nieve y la velocidad
máxima autorizada.
Las cadenas para nieve se deben
montar solo en las ruedas delanteras.
No deben montarse en las ruedas de
repuesto de tipo galleta.
Evite circular por carreteras sin
nieve con las cadenas para nieve
instaladas, ya que ello podría dañar los
neumáticos del vehículo y la calzada.
Se recomienda practicar el montaje
de las cadenas antes de utilizarlas, en
suelo plano y seco. Si el vehículo va
equipado con llantas de aleación de
aluminio, compruebe que ninguna parte
de las cadenas o las fijaciones está en
contacto con la llanta.
9
Información práctica

188
E3_es_Chap09_info_pratiques_ed01-2014

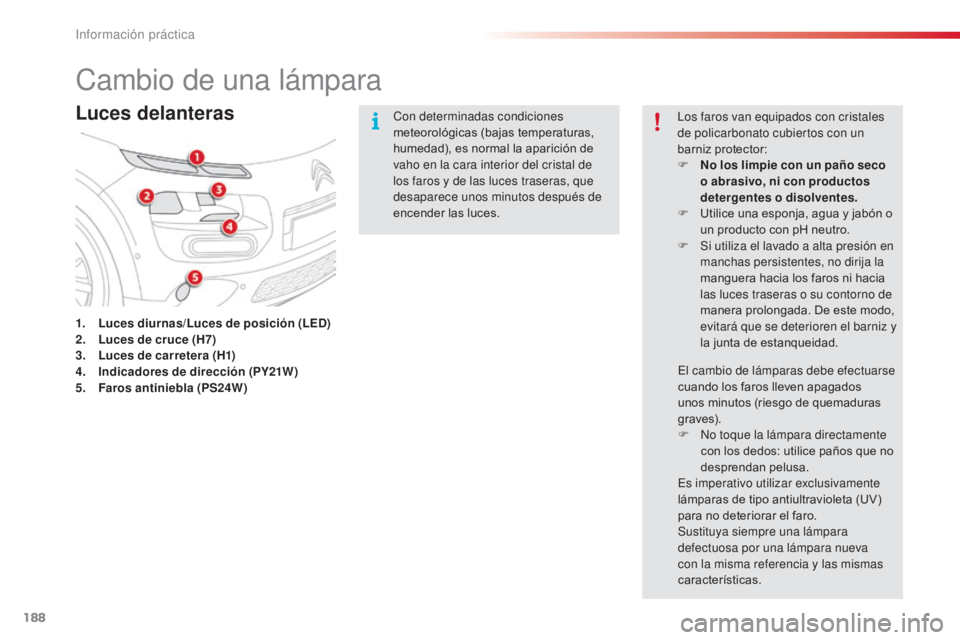

Cambio de una lámpara
Luces delanteras
1. Luces diurnas/Luces de posición (LED)
2. Luces de cruce (H7)
3.
L

uces de carretera (H1)
4.
I

ndicadores de dirección (PY21W)
5.
F

aros antiniebla (PS24W) Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de
vaho en la cara interior del cristal de
los faros y de las luces traseras, que
desaparece unos minutos después de
encender las luces.
Los faros van equipados con cristales
de policarbonato cubiertos con un
barniz protector:
F
N
o los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.
F
U
tilice una esponja, agua y jabón o
un producto con pH neutro.
F
S
i utiliza el lavado a alta presión en
manchas persistentes, no dirija la
manguera hacia los faros ni hacia
las luces traseras o su contorno de
manera prolongada. De este modo,
evitará que se deterioren el barniz y
la junta de estanqueidad.
El cambio de lámparas debe efectuarse
cuando los faros lleven apagados
unos minutos (riesgo de quemaduras
g r ave s).
F

N
o toque la lámpara directamente
con los dedos: utilice paños que no
desprendan pelusa.
Es imperativo utilizar exclusivamente
lámparas de tipo antiultravioleta (UV)
para no deteriorar el faro.
Sustituya siempre una lámpara
defectuosa por una lámpara nueva
con la misma referencia y las mismas
características.
Información práctica
