CITROEN C4 CACTUS 2014 Manuales de Empleo (in Spanish)

19
E3_es_Chap00b_prise-en-main_ed01-2014

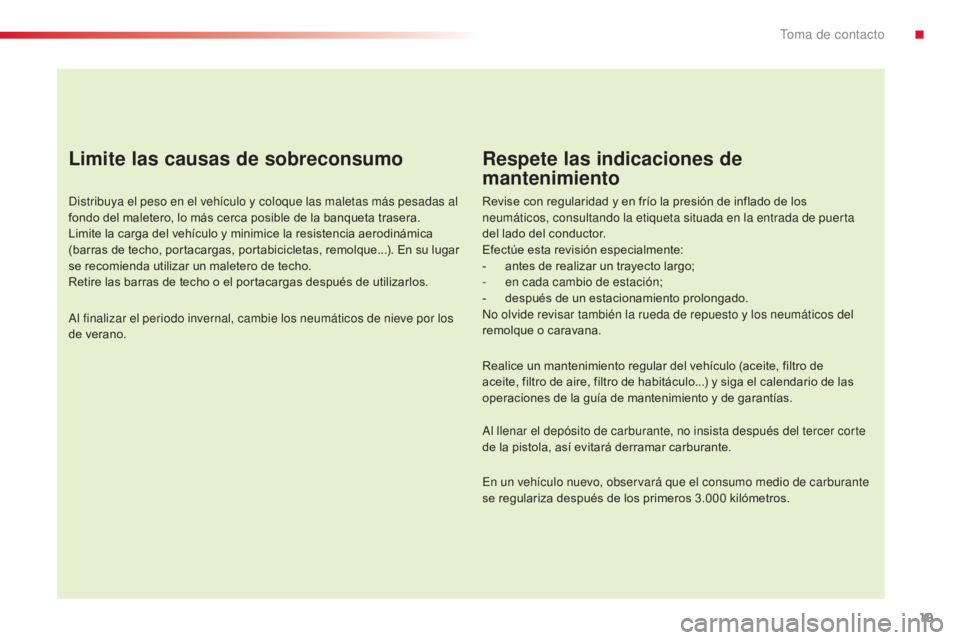

Limite las causas de sobreconsumo
Distribuya el peso en el vehículo y coloque las maletas más pesadas al
fondo del maletero, lo más cerca posible de la banqueta trasera.
Limite la carga del vehículo y minimice la resistencia aerodinámica
(barras de techo, portacargas, portabicicletas, remolque...). En su lugar
se recomienda utilizar un maletero de techo.
Retire las barras de techo o el portacargas después de utilizarlos.
Al finalizar el periodo invernal, cambie los neumáticos de nieve por los
de verano.
Respete las indicaciones de
mantenimiento
Revise con regularidad y en frío la presión de inflado de los
neumáticos, consultando la etiqueta situada en la entrada de puerta
del lado del conductor.
Efectúe esta revisión especialmente:
-
a
ntes de realizar un trayecto largo;
-

e
n cada cambio de estación;
-

d
espués de un estacionamiento prolongado.
No olvide revisar también la rueda de repuesto y los neumáticos del
remolque o caravana.
Realice un mantenimiento regular del vehículo (aceite, filtro de
aceite, filtro de aire, filtro de habitáculo...) y siga el calendario de las
operaciones de la guía de mantenimiento y de garantías.
Al llenar el depósito de carburante, no insista después del tercer corte
de la pistola, así evitará derramar carburante.
En un vehículo nuevo, observará que el consumo medio de carburante
se regulariza después de los primeros 3.000
kilómetros.
.
Toma de contacto

20

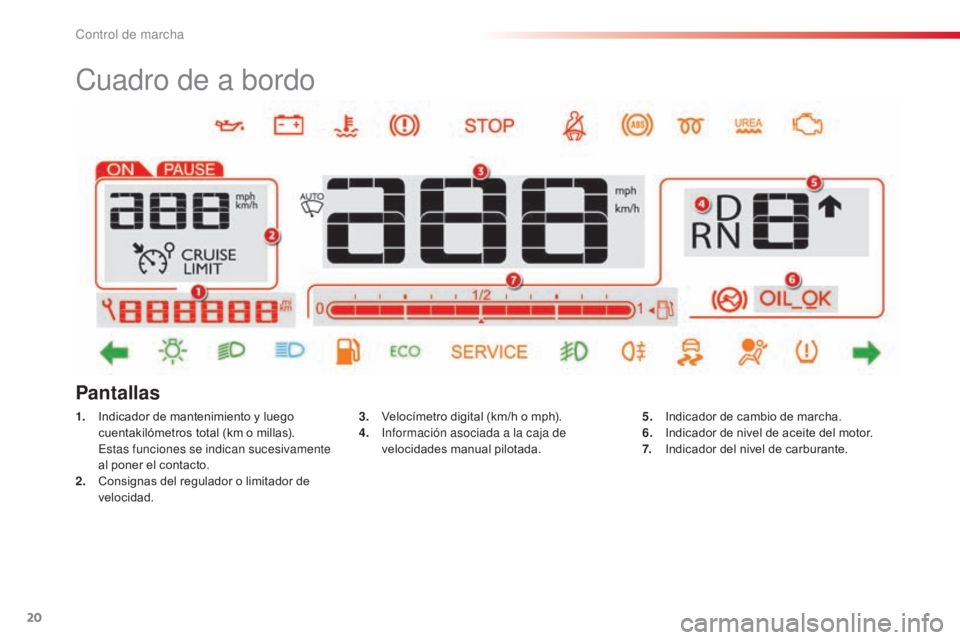

Cuadro de a bordo
1. Indicador de mantenimiento y luego cuentakilómetros total (km o millas).
E

stas funciones se indican sucesivamente
al poner el contacto.
2.
C

onsignas del regulador o limitador de
velocidad. 3. V
elocímetro digital (km/h o mph).
4. I nformación asociada a la caja de
velocidades manual pilotada.
Pantallas
5. Indicador de cambio de marcha.
6. I ndicador de nivel de aceite del motor.
7.
I

ndicador del nivel de carburante.
Control de marcha

21
E3_es_Chap01_controle-de-marche_ed01-2014

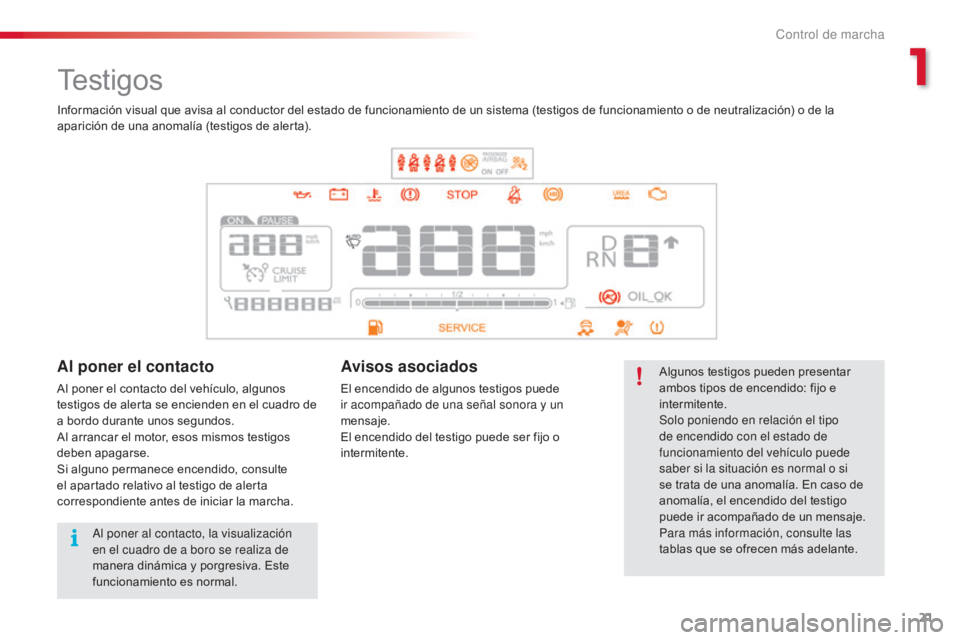

Testigos
Algunos testigos pueden presentar
ambos tipos de encendido: fijo e
intermitente.
Solo poniendo en relación el tipo
de encendido con el estado de
funcionamiento del vehículo puede
saber si la situación es normal o si
se trata de una anomalía. En caso de
anomalía, el encendido del testigo
puede ir acompañado de un mensaje.
Para más información, consulte las
tablas que se ofrecen más adelante.
Información visual que avisa al conductor del estado de funcionamiento de un sistema (testigos de funcionamiento o de neutralización) o de la
aparición de una anomalía (testigos de alerta).Al poner el contacto
Al poner el contacto del vehículo, algunos
testigos de alerta se encienden en el cuadro de
a bordo durante unos segundos.
Al arrancar el motor, esos mismos testigos
deben apagarse.
Si alguno permanece encendido, consulte
el apartado relativo al testigo de alerta
correspondiente antes de iniciar la marcha.
Avisos asociados
El encendido de algunos testigos puede
ir acompañado de una señal sonora y un
mensaje.
El encendido del testigo puede ser fijo o
intermitente.
Al poner al contacto, la visualización
en el cuadro de a boro se realiza de
manera dinámica y porgresiva. Este
funcionamiento es normal.
1
Control de marcha

22

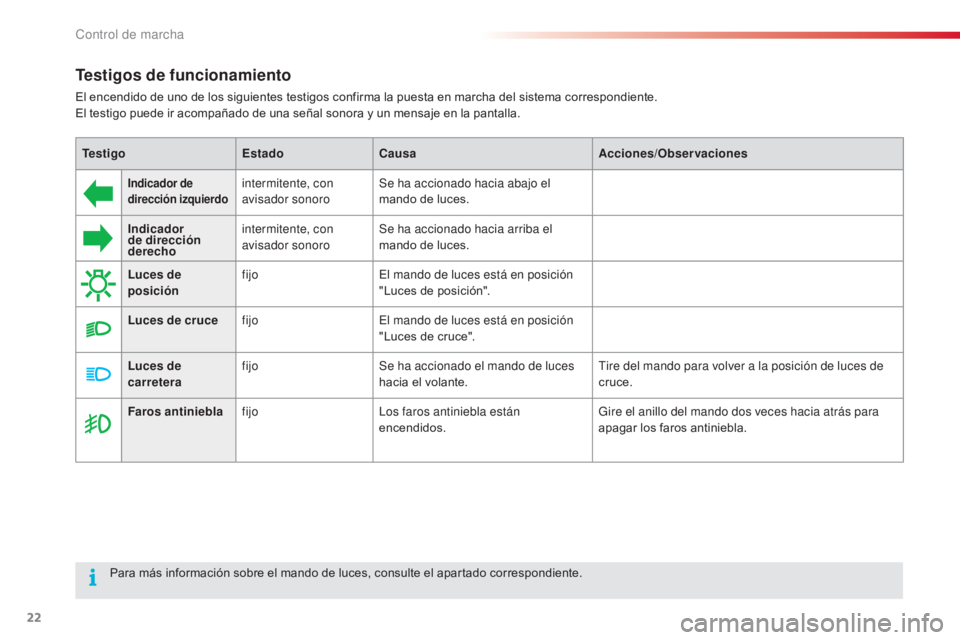

Testigos de funcionamiento
El encendido de uno de los siguientes testigos confirma la puesta en marcha del sistema correspondiente.
El testigo puede ir acompañado de una señal sonora y un mensaje en la pantalla.
Indicador de
dirección izquierdointermitente, con
avisador sonoroSe ha accionado hacia abajo el
mando de luces.
Indicador
de dirección
derecho intermitente, con
avisador sonoro
Se ha accionado hacia arriba el
mando de luces.
Luces de
posición fijo
El mando de luces está en posición
"Luces de posición".
Luces de cruce fijo El mando de luces está en posición
"Luces de cruce".
Luces de
carretera fijo
Se ha accionado el mando de luces
hacia el volante. Tire del mando para volver a la posición de luces de
cruce.
Faros antiniebla fijo Los faros antiniebla están
encendidos. Gire el anillo del mando dos veces hacia atrás para
apagar los faros antiniebla.
Para más información sobre el mando de luces, consulte el apartado correspondiente.
Testigo
EstadoCausa Acciones/Observaciones
Control de marcha

23
E3_es_Chap01_controle-de-marche_ed01-2014

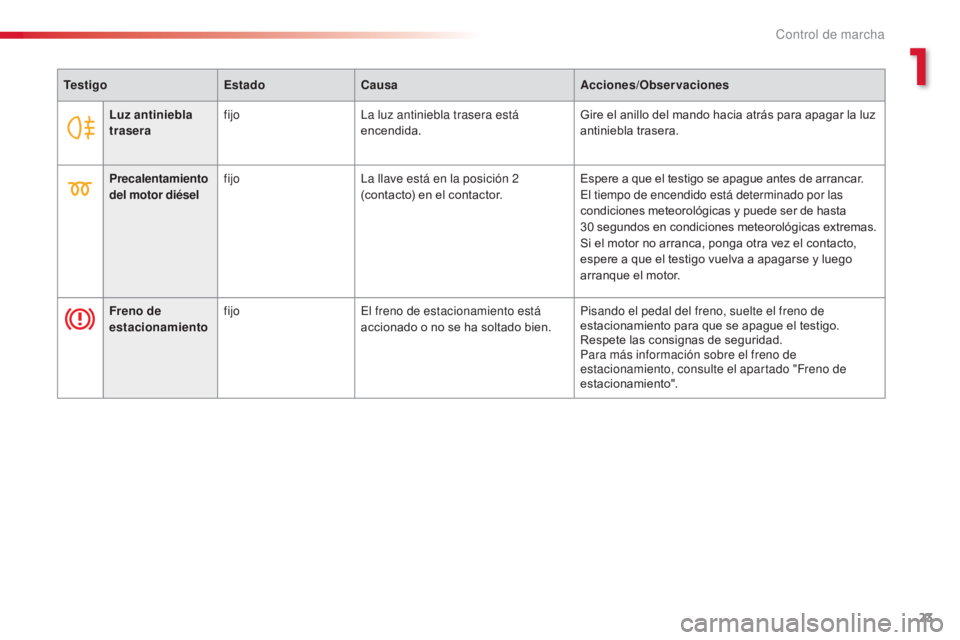

Luz antiniebla
traserafijo
La luz antiniebla trasera está
encendida. Gire el anillo del mando hacia atrás para apagar la luz
antiniebla trasera.
Precalentamiento
del motor di ésel fijo
La llave está en la posición 2

(contacto) en el contactor. Espere a que el testigo se apague antes de arrancar.
El tiempo de encendido está determinado por las
condiciones meteorológicas y puede ser de hasta
30
segundos en condiciones meteorológicas extremas.
Si el motor no arranca, ponga otra vez el contacto,
espere a que el testigo vuelva a apagarse y luego
arranque el motor.
Freno de
estacionamiento fijo
El freno de estacionamiento está
accionado o no se ha soltado bien. Pisando el pedal del freno, suelte el freno de
estacionamiento para que se apague el testigo.
Respete las consignas de seguridad.
Para más información sobre el freno de
estacionamiento, consulte el apartado "Freno de
estacionamiento".
Testigo
EstadoCausa Acciones/Observaciones
1
Control de marcha

24

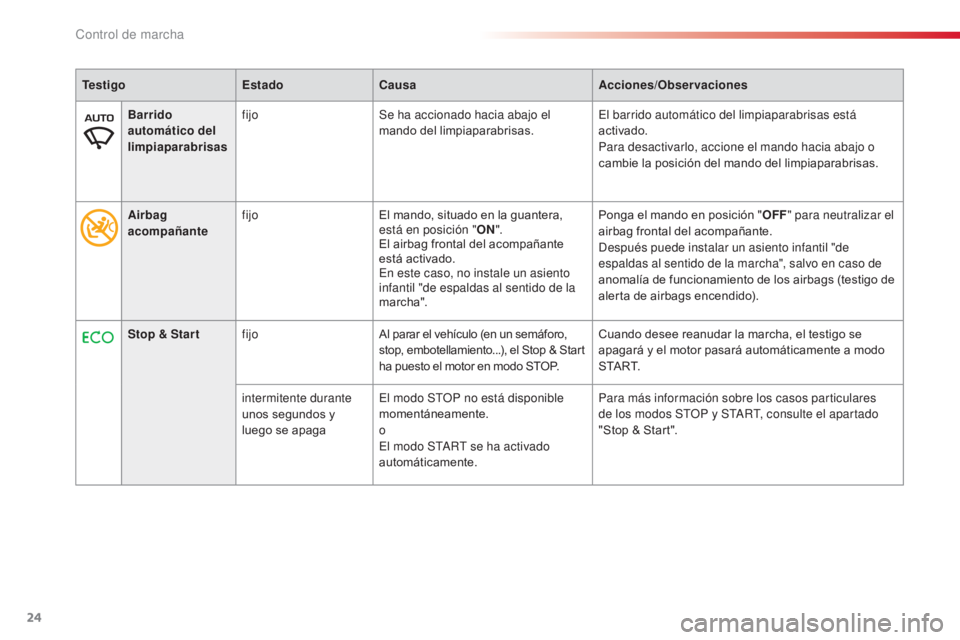

Barrido
automático del
limpiaparabrisasfijo
Se ha accionado hacia abajo el
mando del limpiaparabrisas. El barrido automático del limpiaparabrisas está
activado.
Para desactivarlo, accione el mando hacia abajo o
cambie la posición del mando del limpiaparabrisas.
Stop & Star t fijo Al parar el vehículo (en un semáforo,
stop, embotellamiento...), el Stop & Start
ha puesto el motor en modo STOP. Cuando desee reanudar la marcha, el testigo se
apagará y el motor pasará automáticamente a modo
S TA R T.
intermitente durante
unos segundos y
luego se apaga El modo STOP no está disponible
momentáneamente.
o
El modo START se ha activado
automáticamente. Para más información sobre los casos particulares
de los modos STOP y START, consulte el apartado
"Stop & Start".
Testigo
EstadoCausa Acciones/Observaciones
Airbag
acompañante fijo
El mando, situado en la guantera,
está en posición "ON".
El airbag frontal del acompañante
está activado.
En este caso, no instale un asiento
infantil "de espaldas al sentido de la
marcha". Ponga el mando en posición "
OFF" para neutralizar el
airbag frontal del acompañante.
Después puede instalar un asiento infantil "de
espaldas al sentido de la marcha", salvo en caso de
anomalía de funcionamiento de los airbags (testigo de
alerta de airbags encendido).
Control de marcha

25
E3_es_Chap01_controle-de-marche_ed01-2014
Airbag del
acompañantefijo
El mando, situado en la guantera,
está en posición "OFF".
El airbag frontal del acompañante
está neutralizado.
Puede instalar una silla infantil "de
espaldas al sentido de la marcha",
salvo en caso de anomalía de
funcionamiento de los airbags
(testigo de alerta airbags encendido). Ponga el mando en posición "
ON" para activar el
airbag frontal del acompañante. Después no instale
una silla infantil "de espaldas al sentido de la marcha".
En este caso, no instale ningún asiento para niños "de
espaldas al sentido de la marcha".
Control
dinámico de
estabilidad
(CDS/ASR) fijo
Se ha accionado la tecla y el piloto
está encendido.
El CDS/ASR está desactivado.
CSD: control dinámico de estabilidad.
ASR: antipatinado de las ruedas. Pulse la tecla para activar el CSD/ASR. El piloto se
apagará.
El sistema CDS/ASR se activa automáticamente al
arrancar el motor.
En caso de desactivarlo, el sistema se reactiva
automáticamente al superar una velocidad
aproximada de 50
km/h.
Para más información relativa al CDS/ASR, consulte
el apartado correspondiente.
Testigo
EstadoCausa Acciones/Observaciones

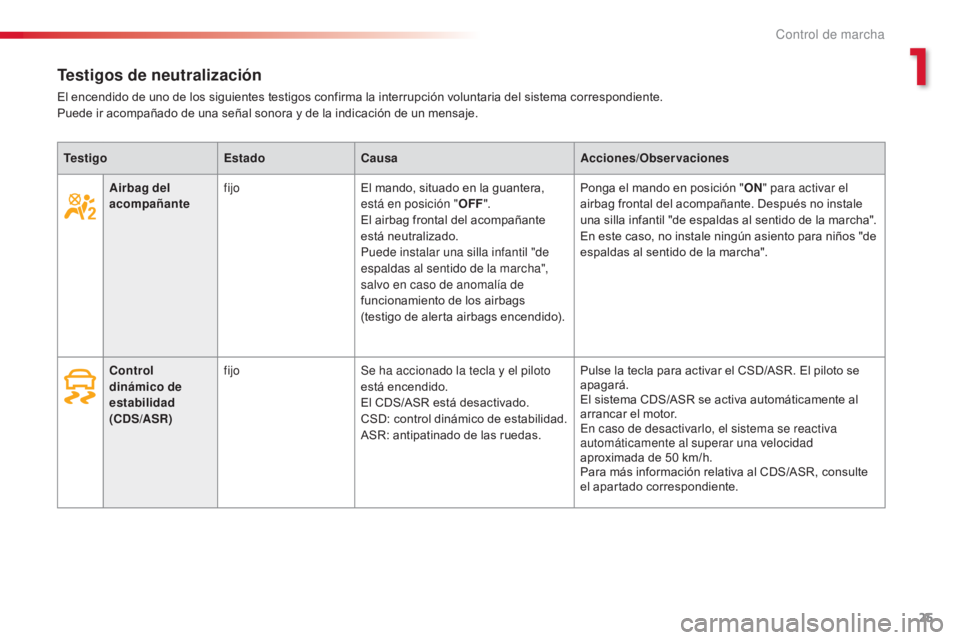

Testigos de neutralización
El encendido de uno de los siguientes testigos confirma la interrupción voluntaria del sistema correspondiente.
Puede ir acompañado de una señal sonora y de la indicación de un mensaje.
1
Control de marcha

26

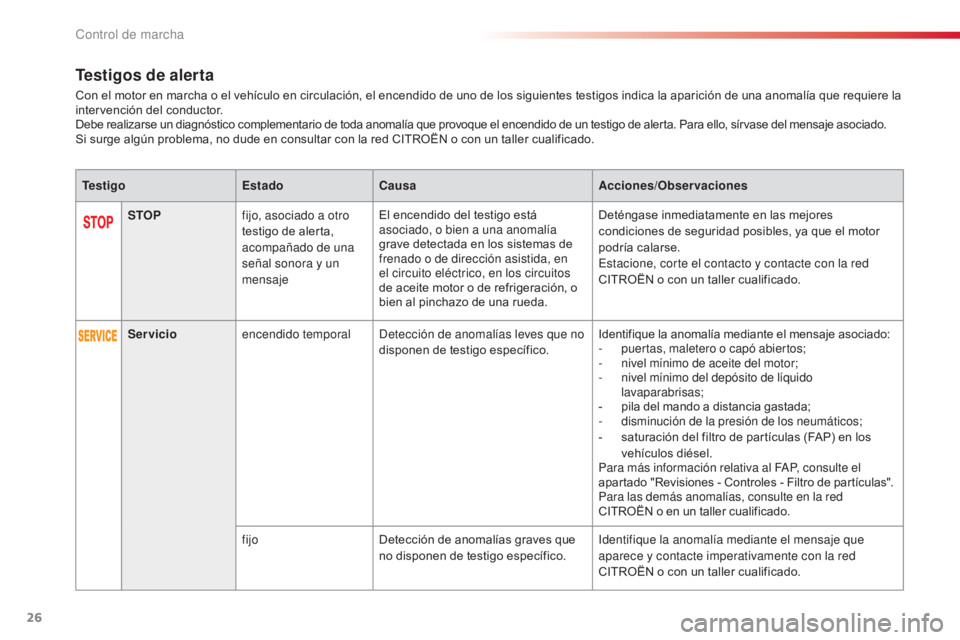

Testigos de alerta
Con el motor en marcha o el vehículo en circulación, el encendido de uno de los siguientes testigos indica la aparición de una anomalía que requiere la
intervención del conductor.
Debe realizarse un diagnóstico complementario de toda anomalía que provoque el encendido de un testigo de alerta. Para ello, sírvase del mensaje asociado.
Si surge algún problema, no dude en consultar con la red CITROËN o con un taller cualificado.STOP fijo, asociado a otro
testigo de alerta,
acompañado de una
señal sonora y un
mensaje El encendido del testigo está
asociado, o bien a una anomalía
grave detectada en los sistemas de
frenado o de dirección asistida, en
el circuito eléctrico, en los circuitos
de aceite motor o de refrigeración, o
bien al pinchazo de una rueda. Deténgase inmediatamente en las mejores
condiciones de seguridad posibles, ya que el motor
podría calarse.
Estacione, corte el contacto y contacte con la red
CITROËN o con un taller cualificado.
Testigo
EstadoCausa Acciones/Observaciones
Servicio encendido temporal Detección de anomalías leves que no
disponen de testigo específico. Identifique la anomalía mediante el mensaje asociado:
-

p
uertas, maletero o capó abiertos;
-

n
ivel mínimo de aceite del motor;
-

n
ivel mínimo del depósito de líquido
lavaparabrisas;
-

p
ila del mando a distancia gastada;
-

d
isminución de la presión de los neumáticos;
-

s
aturación del filtro de partículas (FAP) en los
vehículos diésel.
Para más información relativa al FAP, consulte el
apartado "Revisiones - Controles - Filtro de partículas".
Para las demás anomalías, consulte en la red
CITROËN o en un taller cualificado.
fijo Detección de anomalías graves que
no disponen de testigo específico. Identifique la anomalía mediante el mensaje que
aparece y contacte imperativamente con la red
CITROËN o con un taller cualificado.
Control de marcha

27
E3_es_Chap01_controle-de-marche_ed01-2014
TestigoEstadoCausa Acciones/Observaciones

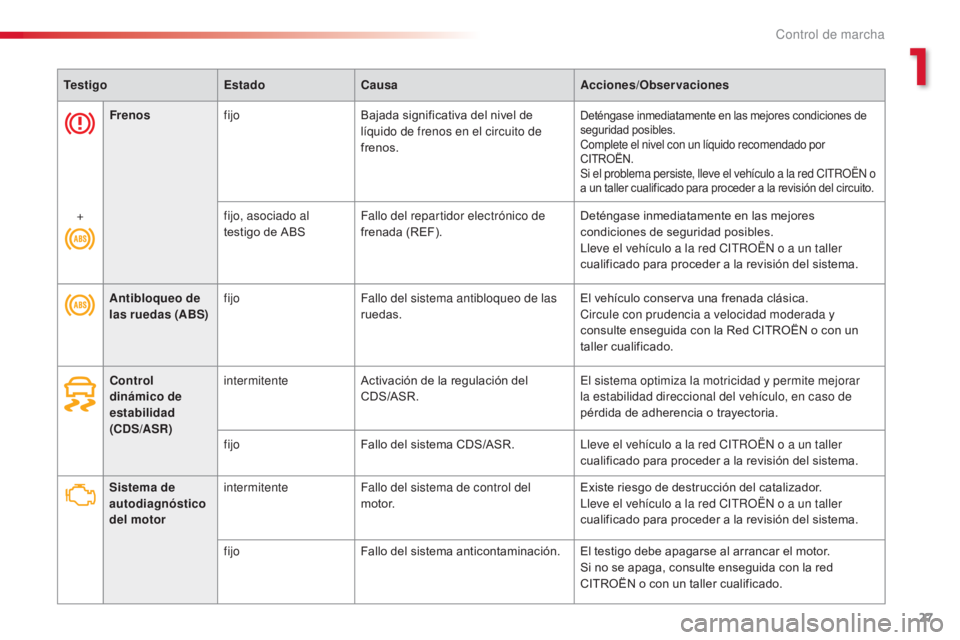

Sistema de
autodiagnóstico
del motor intermitente
Fallo del sistema de control del
motor. Existe riesgo de destrucción del catalizador.
Lleve el vehículo a la red CITROËN o a un taller
cualificado para proceder a la revisión del sistema.
fijo Fallo del sistema anticontaminación. El testigo debe apagarse al arrancar el motor.
Si no se apaga, consulte enseguida con la red
CITROËN o con un taller cualificado.
Antibloqueo de
las ruedas (ABS)
fijo
Fallo del sistema antibloqueo de las
ruedas. El vehículo conserva una frenada clásica.
Circule con prudencia a velocidad moderada y
consulte enseguida con la Red CITROËN o con un
taller cualificado.
Control
dinámico de
estabilidad
(CDS/ASR) intermitente
Activación de la regulación del
CDS/ASR. El sistema optimiza la motricidad y permite mejorar
la estabilidad direccional del vehículo, en caso de
pérdida de adherencia o trayectoria.
fijo Fallo del sistema CDS/ASR. Lleve el vehículo a la red CITROËN o a un taller
cualificado para proceder a la revisión del sistema.
Frenos
fijo Bajada significativa del nivel de
líquido de frenos en el circuito de
frenos.
Deténgase inmediatamente en las mejores condiciones de
seguridad posibles.
Complete el nivel con un líquido recomendado por
CITROËN.
Si el problema persiste, lleve el vehículo a la red CITROËN o
a un taller cualificado para proceder a la revisión del circuito.
+ fijo, asociado al
testigo de ABSFallo del repartidor electrónico de
frenada (REF). Deténgase inmediatamente en las mejores
condiciones de seguridad posibles.
Lleve el vehículo a la red CITROËN o a un taller
cualificado para proceder a la revisión del sistema.
1

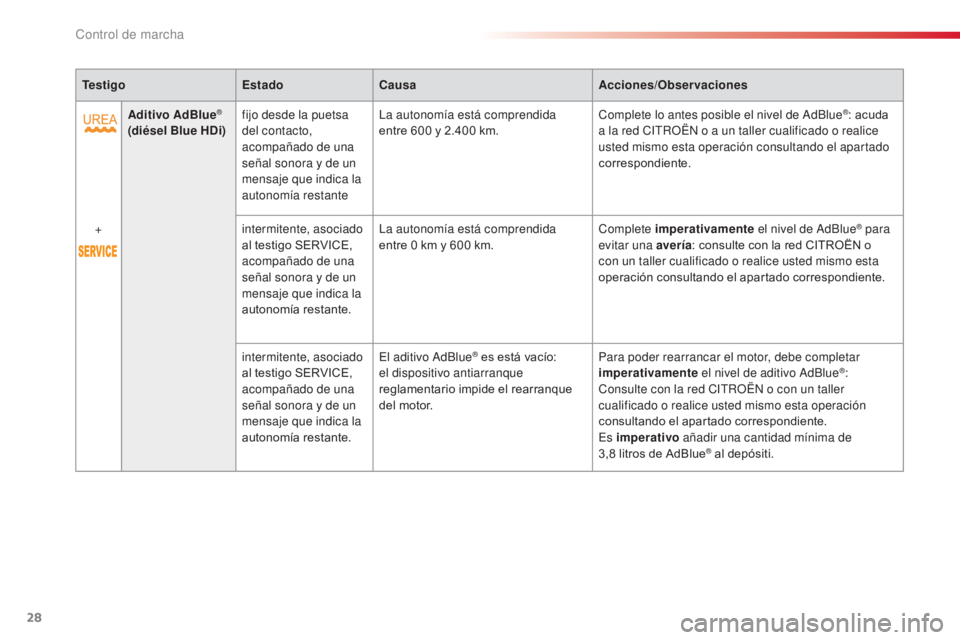

Control de marcha

28
TestigoEstadoCausa Acciones/Observaciones
Aditivo AdBlue
®
(diésel Blue HDi) fijo desde la puetsa
del contacto,
acompañado de una
señal sonora y de un
mensaje que indica la
autonomía restante La autonomía está comprendida
entre 600
y 2.400 km.Complete lo antes posible el nivel de AdBlue®: acuda
a la red CITROËN o a un taller cualificado o realice
usted mismo esta operación consultando el apartado
correspondiente.
+ intermitente, asociado
al testigo SERVICE,
acompañado de una
señal sonora y de un
mensaje que indica la
autonomía restante.La autonomía está comprendida
entre 0

km y 600

km. Complete imperativamente
el nivel de AdBlue
® para
evitar una avería : consulte con la red CITROËN o
con un taller cualificado o realice usted mismo esta
operación consultando el apartado correspondiente.
intermitente, asociado
al testigo SERVICE,
acompañado de una
señal sonora y de un
mensaje que indica la
autonomía restante. El aditivo AdBlue
® es está vacío:
el dispositivo antiarranque
reglamentario impide el rearranque
del motor. Para poder rearrancar el motor, debe completar
imperativamente
el nivel de aditivo AdBlue®:
Consulte con la red CITROËN o con un taller
cualificado o realice usted mismo esta operación
consultando el apartado correspondiente.
Es imperativo añadir una cantidad mínima de
3,8

litros de AdBlue
® al depósiti.
Control de marcha
